北航《机械设计》在线作业一15秋满分答案

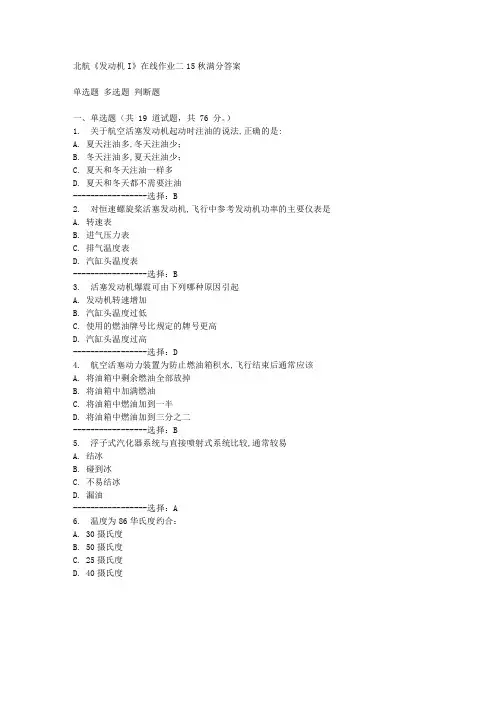

北航《发动机I》在线作业二15秋满分答案
北航《发动机I》在线作业二15秋满分答案
单选题多选题判断题
一、单选题（共 19 道试题，共 76 分。
）
1. 关于航空活塞发动机起动时注油的说法,正确的是:
A. 夏天注油多,冬天注油少；
B. 冬天注油多,夏天注油少；
C. 夏天和冬天注油一样多
D. 夏天和冬天都不需要注油
-----------------选择：B
2. 对恒速螺旋桨活塞发动机,飞行中参考发动机功率的主要仪表是
A. 转速表
B. 进气压力表
C. 排气温度表
D. 汽缸头温度表
-----------------选择：B
3. 活塞发动机爆震可由下列哪种原因引起
A. 发动机转速增加
B. 汽缸头温度过低
C. 使用的燃油牌号比规定的牌号更高
D. 汽缸头温度过高
-----------------选择：D
4. 航空活塞动力装置为防止燃油箱积水,飞行结束后通常应该
A. 将油箱中剩余燃油全部放掉
B. 将油箱中加满燃油
C. 将油箱中燃油加到一半
D. 将油箱中燃油加到三分之二
-----------------选择：B
5. 浮子式汽化器系统与直接喷射式系统比较,通常较易
A. 结冰
B. 碰到冰
C. 不易结冰
D. 漏油
-----------------选择：A
6. 温度为86华氏度约合：
A. 30摄氏度
B. 50摄氏度
C. 25摄氏度
D. 40摄氏度。

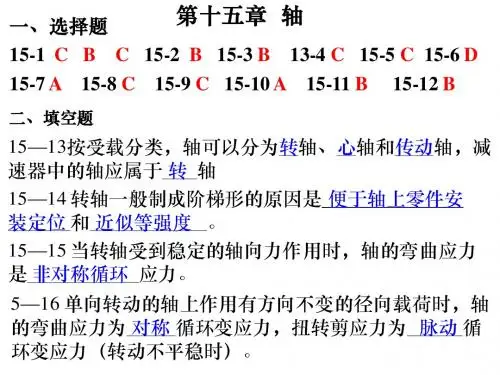

机械设计15章答案
二、填空题
第十五 轴
13-4 C 15-5 C 15-6 D 15-12 B
15-9 C 15-10 A 15-11 B
15—13按受载分类，轴可以分为转轴、心轴和传动轴，减 速器中的轴应属于 转 轴 15—14 转轴一般制成阶梯形的原因是 便于轴上零件安 装定位 和 近似等强度 。 15—15 当转轴受到稳定的轴向力作用时，轴的弯曲应力 是 非对称循环 应力。 5—16 单向转动的轴上作用有方向不变的径向载荷时，轴 的弯曲应力为 对称 循环变应力，扭转剪应力为 脉动 循 环变应力（转动不平稳时）。
15—22提高轴的刚度的措施有 改善轴的支承情况(减小跨距、 改悬臂为简支、采用支承刚度大的轴承等)、增大轴的尺寸、 采用空心轴、合理布置轴上零件的位置和改进轴上零件的 结构以减小轴的载荷等 。 15—23 何为转轴、心轴和传动轴？自行车的前轴、中轴、 后轴及踏板轴各是什么轴？ 答：工作中既承受弯矩又承受扭矩的轴称为转轴、只受弯 矩而不受扭矩的轴称为心轴、只受扭矩而不受弯矩的轴称 为传动轴。 自行车的前轴、后轴属于固定心轴，踏板轴属于转动 心轴； 自行车的中轴属于转轴。
15—17用套筒、螺母或轴端挡圈作轴向固定时，应使轴头 段的长度 小于 轮毂宽度。 15—18在齿轮减速器中，低速轴的直径要比高速轴的直径 粗得多，其原因是 低速轴受到的转矩大得多 。 15—19 一般情况下轴的工作能力决定于 轴的强度 和 轴 的刚度 。 15—20 零件在轴上常用的轴向固定方法有 轴肩、轴环、 套筒、圆螺母、轴挡档圈、挡圈等 ； 周向固定方法有 键、花键、过盈配合等 。 15—21提高轴的疲劳强度的措施有 合理布置轴上零件的 位置和改进轴上零件的结构以减小轴的载荷、改进轴的 结构以减小应力集中、改进轴的表面质量以提高轴的疲 劳强度 。

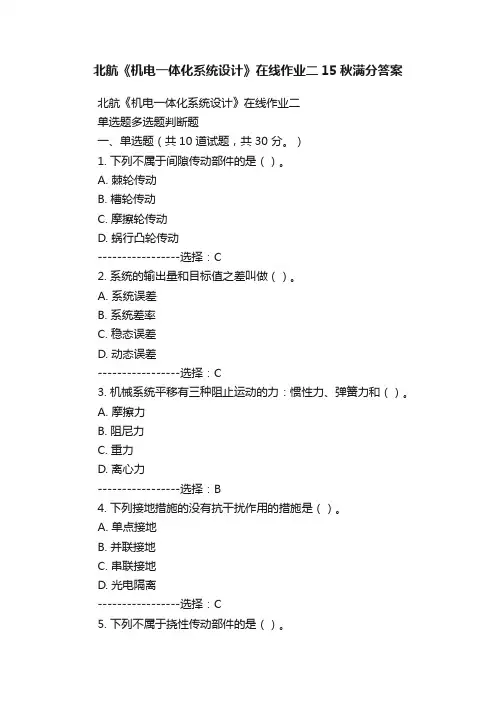

北航《机电一体化系统设计》在线作业二15秋满分答案
北航《机电一体化系统设计》在线作业二15秋满分答案
北航《机电一体化系统设计》在线作业二
单选题多选题判断题
一、单选题（共10 道试题，共30 分。
）
1. 下列不属于间隙传动部件的是（）。
A. 棘轮传动
B. 槽轮传动
C. 摩擦轮传动
D. 蜗行凸轮传动
-----------------选择：C
2. 系统的输出量和目标值之差叫做（）。
A. 系统误差
B. 系统差率
C. 稳态误差
D. 动态误差
-----------------选择：C
3. 机械系统平移有三种阻止运动的力：惯性力、弹簧力和（）。
A. 摩擦力
B. 阻尼力
C. 重力
D. 离心力
-----------------选择：B
4. 下列接地措施的没有抗干扰作用的措施是（）。
A. 单点接地
B. 并联接地
C. 串联接地
D. 光电隔离
-----------------选择：C
5. 下列不属于挠性传动部件的是（）。
A. 同步带传动
B. 钢带传动
C. 绳轮传动
D. 齿轮传动
-----------------选择：D
6. 下列不属于自动刀架优点的是（）。
A. 精度高
B. 刚性好
C. 寿命长
D. 装卡牢固
-----------------选择：D
7. 下列不属于调节器控制的基本形式有（）。
A. 比例作用。
北航《机械设计》在线作业一15秋满分答案
北航《机械设计》在线作业一单选题多选题判断题一、单选题（共15 道试题，共45 分。
）1. 既可以单独作成轴瓦，也可以作成轴承衬的材料是()。
A. 锡基轴承合金B. 铸锡青铜C. 铅基轴承合金D. 耐磨铸铁-----------------选择：B2. 滚动轴承的基本额定动载荷是指()。
A. 滚动轴承能承受的最大载荷B. 滚动轴承能承受的最小载荷C. 滚动轴承在基本额定寿命L10＝106转时所能承受的载荷D. 一批滚动轴承能承受的平均载荷-----------------选择：C3. 闭式硬齿面齿轮传动的主要失效形式是()。
A. 齿面胶合B. 轮齿疲劳折断C. 齿面磨粒磨损D. 轮齿过载折断-----------------选择：B4. 键的截面尺寸b×h主要是根据()来选择。
A. 传递扭矩的大小B. 传递功率的大小C. 轮毂的长度D. 轴的直径-----------------选择：D5. 在与基圆柱相切的截面内，()的齿廓一侧为直线，另一侧为曲线。
A. 阿基米德蜗杆B. 法向直廓蜗杆C. 渐开线蜗杆D. 锥蜗杆-----------------选择：C6. 在承受横向载荷的普通紧螺栓联接中，螺栓杆所受应力为()。
A. 扭切应力B. 拉应力C. 扭切应力和拉应力D. 扭切应力或拉应力-----------------选择：C7. 当凸轮机构的从动件推程按等加速等减速规律运动时, 推程开始和结束位置()。
A. 存在刚性冲击B. 存在柔性冲击C. 不存在冲击-----------------选择：B8. 渐开线齿轮的齿廓曲线形状取决于()。
A. 分度圆B. 齿顶圆C. 齿根圆D. 基圆-----------------选择：D9. 在通过轴线的截面内，()的齿廓为直边梯形；A. 阿基米德蜗杆B. 法向直廓蜗杆C. 渐开线蜗杆D. 锥蜗杆-----------------选择：A10. 铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构,其机架应取()。

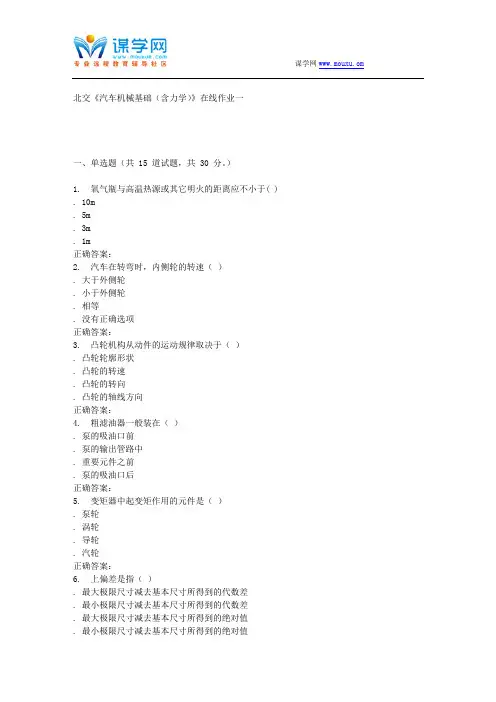

231574北交《汽车机械基础(含力学)》在线作业一15秋答案详解
北交《汽车机械基础（含力学）》在线作业一一、单选题（共 15 道试题，共 30 分。
）1. 氧气瓶与高温热源或其它明火的距离应不小于( ) . 10m. 5m. 3m. 1m正确答案：2. 汽车在转弯时，内侧轮的转速（）. 大于外侧轮. 小于外侧轮. 相等. 没有正确选项正确答案：3. 凸轮机构从动件的运动规律取决于（）. 凸轮轮廓形状. 凸轮的转速. 凸轮的转向. 凸轮的轴线方向正确答案：4. 粗滤油器一般装在（）. 泵的吸油口前. 泵的输出管路中. 重要元件之前. 泵的吸油口后正确答案：5. 变矩器中起变矩作用的元件是（）. 泵轮. 涡轮. 导轮. 汽轮正确答案：6. 上偏差是指（）. 最大极限尺寸减去基本尺寸所得到的代数差. 最小极限尺寸减去基本尺寸所得到的代数差. 最大极限尺寸减去基本尺寸所得到的绝对值. 最小极限尺寸减去基本尺寸所得到的绝对值正确答案：7. 活塞—连杆—曲柄机构中的连杆是（）. 二力杆. 三力杆. 多力杆. 无作用力杆正确答案：8. 内力因外力而产生，下列说法正确的是（）. 外力越大，内力越小. 外力越小，内力越大. 外力和内力没有必然联系. 外力越大，内力越大正确答案：9. 液压传动系统中辅助元件的作用是（）. 用来把输入的机械能转换成液压能的元件,常见的形式是各种容积式的泵. 用来把液压能转换成机械能并对外作功的元件. 系统中对油液压力、流量和流向起着控制调节作用的元件. 保证液压油工作循环和系统进行正常工作所必须的辅助装置正确答案：10. 汽车的车门传动机构是（）. 曲柄摇杆机构. 双摇杆机构. 双曲柄机构. 曲柄滑块机构正确答案：11. 检验活塞销外圆表面时常用（）。
. 游标卡尺. 外径千分尺. 内径百分表. 普通直尺正确答案：12. 液压系统中的执行元件是（）. 泵. 阀. 缸. 三者都不对正确答案：13. 连杆大头与曲轴是通过（）的滑动轴承进行联接的。
. 整体式. 剖分式. 自动调心式. 间隙可调式正确答案：14. 汽车差速器中的行星轮在转弯时（）. 有自转. 无自转. 固定不动. 直线移动正确答案：15. 下列标注的含义：6212、 M10×1-5g6g-s，说法正确的是( ). 深沟球轴承，轻窄系列，轴承内径为60mm；细牙，公称直径为10，螺距为1，右旋，公差带代号为5g6g，旋合长度为短形. 深沟球轴承，轻窄系列，轴承内径为60mm；粗牙，公称直径为10，螺距为1，右旋，公差带代号为5g6g，旋合长度为短形. 深沟球轴承，轻窄系列，轴承内径为60mm；细牙，公称直径为10，螺距为1，左旋，公差带代号为5g6g，旋合长度为长形. 深沟球轴承，轻窄系列，轴承内径为60mm；细牙，公称直径为10，螺距为1，左旋，公差带代号为5g6g，旋合长度为短形正确答案：北交《汽车机械基础（含力学）》在线作业一二、多选题（共 15 道试题，共 45 分。
15春北航《机械制图》在线作业一满分答案
奥鹏15春北航《机械制图》在线作业一
一、单选题（共10 道试题，共40 分。
）
1. 改变图形实际位置的命令是( )
A. ＺＯＯＭ
B. ＭＯＶＥ
C. ＰＡＮ
D. ＯＦＦＳＥＴ
正确答案：B
2. 下列选项哪个不是PLINE命令的选项( )
A. 放弃
B. 半宽
C. T圆弧
D. 线型
正确答案：D
3. 如果想把直线、弧和多线段的端点延长到指定的边界，则应该使用哪个命令( )
A. ＥＸＴＥＮＤ
B. ＰＥＤＩＴ
C. ＦＩＬＬＥＴ
D. ＡＲＲＡＹ
正确答案：A
4. 标注粗糙度时，文字书写方向不符合要求的角度是( )
A. 0度
B. 60度
C. 90度
D. 180度
正确答案：D
5. 图层特性管理器不可以( )
A. 改变当前层
B. 删除0层
C. 设定图层打开或关闭
D. 指定图层颜色
正确答案：B
6. 应用相切、相切、相切方式画圆时( )
A. 相切的对象必须是直线
B. 不需要指定圆的半径和圆心
C. 从下拉菜单激活画圆命令
D. 不需要指定圆心但要输人圆的半径。
2015春北京航空航天大学《机电一体化系统设计》在线作业一及满分答案
2015春北京航空航天大学《机电一体化系统设计》在线作业一及满分答案北航《机电一体化系统设计》在线作业一一、单选题（共10道试题，共30分。
）1.下列不属于调节器控制的基本形式有（）。
A.比例作用B.积分作用C.微分作用D.差分作用-------选择：D2.数控机床、生产自动化一般采用（）位微机系统。
A.4或8B.8或16C.16或32D.32或64-------选择：B3.国内生产的滚珠丝杠副的螺纹滚道有单面圆弧和（）。
A.三面圆弧B.半圆弧C.双面圆弧D.球面-------选择：C4.根据丝杠和螺母相对运动的组合情况，丝杠螺母机构的基本传动形式有（）种类型。
A.2B.3C.4D.5-------选择：C5.将连续时间信号变为脉冲或者数字信号的过程称为（）。
A.分析B.调频C.采样D.转换-------选择：C6.串接式接口电路中负载功率PL与直流电源短路功率PKE0成（）比。
A.正B.反C.平方D.立方-------选择：A7.机电一体化系统中各要素之间必须遵循接口耦合、物质流动、信息控制和（）四大原则。
A.能量转换B.信息控制C.运动传递D.环境统一-------选择：A8.由机械传动装置的的弹性形变而产生的振动称为（）。
A.自振B.共振C.谐振D.误差-------选择：C9.下列不属于自动刀架优点的是（）。
A.精度高B.刚性好C.寿命长D.装卡牢固-------选择：D10.积分调节器的特点是（）。
A.能消除误差，且响应快B.能消除误差，响应慢C.不能消除误差，响应快D.不能消除误差，响应慢-------选择：B二、多选题（共10道试题，共40分。
）1.步进电机的主要特性包括精度和（）。
A.矩角特性B.启动频率特性C.运行频率特性D.矩频特性-------选择：ABCD2.实验振动模态分析的方法有（）。
A.时域法B.频域法C.幅频法D.数字法-------选择：AB3.微机按组装形式可分为（）。
北航机械设计试题答案
四．分析计算题 (34 分)
1．（12 分）如图所示，轴系采用一对相同型号的角接触向心球轴承支承，其基 本额定动载C=13100N，在轴上作用有径向力R、轴向力FA, 已知R =1500N, FA=600N,
载荷系数
fd
= 1 ，内部轴向力公式：FS
= 0.68Fr
，轴承e=0.68
当:
Fa Fr
≤ e时, X
代号为31206的滚动轴承该轴承的类型为圆锥滚子轴承轴承的内径尺寸为30mm直径系列为413f13是考虑拧紧力矩引起的剪应力的影响轴向固定目的在于使轴上零件在轴上有一个确定的位置周向固定目的在于确定轴上零件与轴的相对位置以传递一定的运动和动力
机械设计 A4 试卷 B
参考答案和评分标准
注：所有题目按步给分，非标准合理答案适当给分，但不超过该步骤的二分之一，计算过程纯计 算错误不重复扣分，最终答案错误该部分分数扣除。
a2
=
m 2
(q
+
z2 )
=
2×
(
+
40)
= 100(mm)
iii. 如图所示
五、结构设计题（16 分）请指出图中的轴系结构的错误，并在下半部画出正确结构。齿轮采用油
润滑，轴承采用脂润滑。（注意，在数字标号的地方有错误，请按顺序指出）
6
错误如下： 1. 轴承盖处未考虑密封，增加密封元件。转动件和固定件直接接触，错误。 2. 有轴承套筒定位高度过高，套筒不能同时顶住轴承的内、外圈，应减少直径。 3. 套筒作用不确定，齿轮的轴向固定不可靠（过定位）。 4. 轴端零件没有轴向定位，应作出定位轴肩。 5. 轴端零件没有周向定位，需开键槽。 6. 左轴端的弹簧挡圈多余，应去掉。属于支点轴向固定问题。 7. 轴径右侧装拆路线过长，轴径右侧应相应区分加工面减少直径。 8. 轴端零件和轴的配合长度应合适。 9. 未区分箱体的外加工面和非加工面。 10. 左端轴承定位轴肩过高，不利于轴承的拆卸。 11. 齿轮处的键槽长度过长。 12. 无法调整轴承间隙，机座与端盖之间应增加调整垫片。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

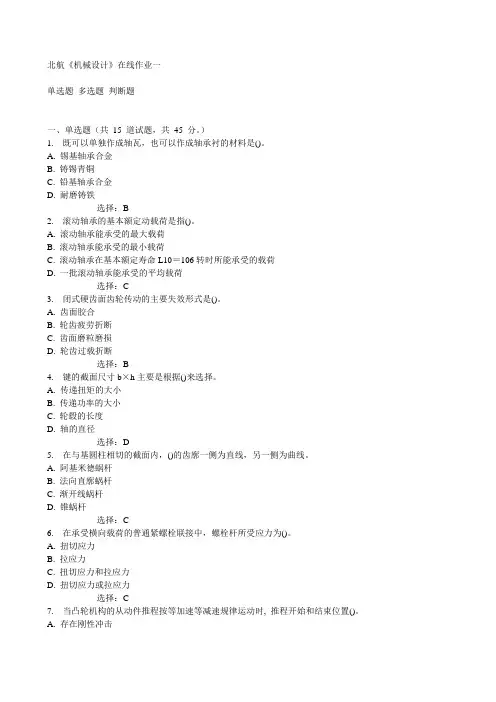

北航《机械设计》在线作业一
单选题多选题判断题
一、单选题（共15 道试题，共45 分。
）
1. 既可以单独作成轴瓦，也可以作成轴承衬的材料是()。
A. 锡基轴承合金
B. 铸锡青铜
C. 铅基轴承合金
D. 耐磨铸铁
-----------------选择：B
2. 滚动轴承的基本额定动载荷是指()。
A. 滚动轴承能承受的最大载荷
B. 滚动轴承能承受的最小载荷
C. 滚动轴承在基本额定寿命L10＝106转时所能承受的载荷
D. 一批滚动轴承能承受的平均载荷
-----------------选择：C
3. 闭式硬齿面齿轮传动的主要失效形式是()。
A. 齿面胶合
B. 轮齿疲劳折断
C. 齿面磨粒磨损
D. 轮齿过载折断
-----------------选择：B
4. 键的截面尺寸b×h主要是根据()来选择。
A. 传递扭矩的大小
B. 传递功率的大小
C. 轮毂的长度
D. 轴的直径
-----------------选择：D
5. 在与基圆柱相切的截面内，()的齿廓一侧为直线，另一侧为曲线。
A. 阿基米德蜗杆
B. 法向直廓蜗杆
C. 渐开线蜗杆
D. 锥蜗杆
-----------------选择：C
6. 在承受横向载荷的普通紧螺栓联接中，螺栓杆所受应力为()。
A. 扭切应力
B. 拉应力
C. 扭切应力和拉应力
D. 扭切应力或拉应力
-----------------选择：C
7. 当凸轮机构的从动件推程按等加速等减速规律运动时, 推程开始和结束位置()。
A. 存在刚性冲击。
