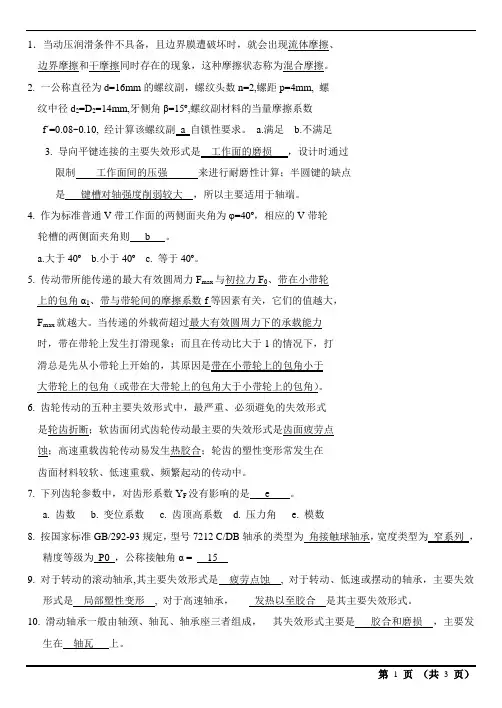

2012年机械设计试题及答案

2012年机械设计试题及答案

1.当动压润滑条件不具备,且边界膜遭破坏时,就会出现流体摩擦、边界摩擦和干摩擦同时存在的现象,这种摩擦状态称为混合摩擦。

2. 一公称直径为d=16mm的螺纹副,螺纹头数n=2,螺距p=4mm, 螺纹中径d2=D2=14mm,牙侧角β=15º,螺纹副材料的当量摩擦系数f´=0.08~0.10, 经计算该螺纹副a 自锁性要求。

a.满足 b.不满足3. 导向平键连接的主要失效形式是工作面的磨损,设计时通过限制工作面间的压强来进行耐磨性计算;半圆键的缺点是键槽对轴强度削弱较大,所以主要适用于轴端。

4. 作为标准普通V带工作面的两侧面夹角为φ=40º,相应的V带轮轮槽的两侧面夹角则 b 。

a.大于40ºb.小于40ºc. 等于40º。

5. 传动带所能传递的最大有效圆周力F max与初拉力F0、带在小带轮上的包角α1、带与带轮间的摩擦系数f等因素有关,它们的值越大,F max就越大。

当传递的外载荷超过最大有效圆周力下的承载能力时,带在带轮上发生打滑现象;而且在传动比大于1的情况下,打滑总是先从小带轮上开始的,其原因是带在小带轮上的包角小于大带轮上的包角(或带在大带轮上的包角大于小带轮上的包角)。

6. 齿轮传动的五种主要失效形式中,最严重、必须避免的失效形式是轮齿折断;软齿面闭式齿轮传动最主要的失效形式是齿面疲劳点蚀;高速重载齿轮传动易发生热胶合;轮齿的塑性变形常发生在齿面材料较软、低速重载、频繁起动的传动中。

7. 下列齿轮参数中,对齿形系数Y F没有影响的是 e 。

a. 齿数b. 变位系数c. 齿顶高系数d. 压力角e. 模数8. 按国家标准GB/292-93规定,型号7212 C/DB轴承的类型为角接触球轴承,宽度类型为窄系列,精度等级为P0 ,公称接触角α = 159. 对于转动的滚动轴承,其主要失效形式是疲劳点蚀, 对于转动、低速或摆动的轴承,主要失效形式是局部塑性变形, 对于高速轴承,发热以至胶合是其主要失效形式。

北航机械设计试题答案

北航机械设计试题答案

四.分析计算题 (34 分)
1.(12 分)如图所示,轴系采用一对相同型号的角接触向心球轴承支承,其基 本额定动载C=13100N,在轴上作用有径向力R、轴向力FA, 已知R =1500N, FA=600N,
载荷系数
fd
= 1 ,内部轴向力公式:FS
= 0.68Fr
,轴承e=0.68
当:
Fa Fr
≤ e时, X
代号为31206的滚动轴承该轴承的类型为圆锥滚子轴承轴承的内径尺寸为30mm直径系列为413f13是考虑拧紧力矩引起的剪应力的影响轴向固定目的在于使轴上零件在轴上有一个确定的位置周向固定目的在于确定轴上零件与轴的相对位置以传递一定的运动和动力
机械设计 A4 试卷 B
参考答案和评分标准
注:所有题目按步给分,非标准合理答案适当给分,但不超过该步骤的二分之一,计算过程纯计 算错误不重复扣分,最终答案错误该部分分数扣除。
a2
=
m 2
(q
+
z2 )
=

(
+
40)
= 100(mm)
iii. 如图所示
五、结构设计题(16 分)请指出图中的轴系结构的错误,并在下半部画出正确结构。齿轮采用油
润滑,轴承采用脂润滑。(注意,在数字标号的地方有错误,请按顺序指出)
6
错误如下: 1. 轴承盖处未考虑密封,增加密封元件。转动件和固定件直接接触,错误。 2. 有轴承套筒定位高度过高,套筒不能同时顶住轴承的内、外圈,应减少直径。 3. 套筒作用不确定,齿轮的轴向固定不可靠(过定位)。 4. 轴端零件没有轴向定位,应作出定位轴肩。 5. 轴端零件没有周向定位,需开键槽。 6. 左轴端的弹簧挡圈多余,应去掉。属于支点轴向固定问题。 7. 轴径右侧装拆路线过长,轴径右侧应相应区分加工面减少直径。 8. 轴端零件和轴的配合长度应合适。 9. 未区分箱体的外加工面和非加工面。 10. 左端轴承定位轴肩过高,不利于轴承的拆卸。 11. 齿轮处的键槽长度过长。 12. 无法调整轴承间隙,机座与端盖之间应增加调整垫片。

K624-机械原理历年试题-2012年期末试卷A

K624-机械原理历年试题-2012年期末试卷A

北京航空航天大学2011-2012 学年第二学期期末《机械原理(A3)》考试A 卷班级______________学号 _________姓名______________成绩 _________2012年6月18日班号学号姓名成绩《机械原理(A3)》期末考试卷(A卷)注意事项:1、请将解答写在试卷上;2、草稿纸上的解答不作为批改试卷的依据;3、用铅笔绘图,图解法解答请保留作图过程和作图辅助线。

题目:一、机构自由度计算…………………………………………………………( 分)二、机构运动分析……………………………………………………………( 分)三、连杆机构设计……………………………………………………………( 分)四、凸轮机构…………………………………………………………………( 分)五、齿轮机构…………………………………………………………………( 分)六、轮系………………………………………………………………………( 分)七、机械系统动力学…………………………………………………………( 分)一、计算图示运动链的自由度。

若有复合铰链、局部自由度或虚约束,必须指出。

(已知ABCD和CDEF是平行四边形)(本题14分)二、在下图所示的机构中,已知原动件1以等角速度 1沿逆时针方向转动,试确定:(1)机构的全部瞬心;(2)构件3的速度v3(写出表达式)。

(本题14分)三、试用图解法设计一曲柄摇杆机构ABCD(其中AB为曲柄)。

已知连杆BC的长度,当机构处于一个极限位置时,连杆处于B1C1(图中S1位置),请确定A、D铰链点的位置,并使机构满足以下条件:(1)当机构处于另一个极限位置时,连杆处于S2这条线上;(2)机构处于S2位置时,其压力角为零,如下图所示(保留作图线,并简要叙述作图步骤)。

(本题15分)B1四、试在图示偏置直动滚子从动件盘形凸轮机构中, (1)画出凸轮基圆;(2)标出从动件与凸轮从接触点C 到接触点D 时,该凸轮转过的转角ϕ;(3)标出从动件与凸轮在D 点接触的压力角α;(4)标出从动件从最低位置到在D 点接触时的位移s 。

机械设计基础期末考试试题+答案解析

机械设计基础期末考试试题+答案解析

机械设计试题[1]一、单项选择题1.在如图所示的齿轮—凸轮轴系中,轴4称为( )A.零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动,则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B.部分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数,其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低,且只承受较大的径向载荷时,宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴,其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中,若需要采用带传动时,应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中,若最短杆与最长杆长度之和小于其余两杆长度之和,则为了获得曲柄摇杆机构,其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时,宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时,其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中,轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( )A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β(注:下标t表示端面,a表示轴向,1表示蜗杆、2表示蜗轮)19.下列联轴器中,能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题,每小题1分,共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

北京航空航天大学2011-2012 学年第二学期期末
《机械原理》
A卷
评分标准
2012年6月5日
班级__________ 学号__________ 姓名__________ 成绩__________
《机械原理》期末考试卷
注意事项: 1、请将解答写在试卷上;
2、草稿纸上的解答不作为批改试卷的依据;
3、图解法解答请保留作图过程和作图辅助线。

题目:
一、机构自由度计算…………………………………………………………(14分)
二、机构运动分析……………………………………………………………(14分)
三、连杆机构设计……………………………………………………………(15分)
四、凸轮机构…………………………………………………………………(14分)
五、齿轮机构…………………………………………………………………(15分)
六、轮系………………………………………………………………………(14分)
七、机械系统动力学…………………………………………………………(14分)
一、计算图示运动链的自由度。

若有复合铰链、局部自由度或虚约束,必须指出。

(已知ABCD 和CDEF 是平行四边形。


共14分
F 处为复合铰链 (2分) I (或J )为虚约束 (1分) CD (或AB )为虚约束 (2分) 滚子K 处为局部自由度 (1分)
(5分)
(3分)
二、在下图所示的机构中,已知原动件1以等角速度ω1沿逆时针方向转动,试确定:
(1)机构的全部瞬心;
(2)构件3的速度v 3(写出表达式)。

共14分
(1)该机构有4个构件,所以共有6个瞬心。

通过直接判断,可以得到瞬心P 14、P 24
和P 34的位置,如习题2-21解图所示。

(3分)
依据三心定理,瞬心P 12应位于P 14和P 24的连线上;另外,构件1和2组成高副,所以瞬心P 12还应位于构件1和2廓线在接触点处的公法线nn 上,这样就得到了瞬心P 12的位置,如下图所示。

同理可得到瞬心P 23。

再应用三心定理,就可以求得瞬心P 13。

(6分)
(2)因为构件1的运动为已知,而要求的是构件3的速度,所以应用瞬心P 13来求得构件3的速度为
l P P P v v μω⋅==14131313,方向向上。

(5分)
三、试用图解法设计一曲柄摇杆机构ABCD(其中AB为曲柄)。

已知连杆BC的长度,当机构处于一个极限位置时,连杆处于B1C1(图中S1位置),请确定A、D铰链点的位置,并使机构满足以下条件:(1)当机构处于另一个极限位置时,连杆处于S2这条线上;(2)机构处于S2位置时,其压力角为零,如下图所示(保留作图线,并简要叙述作图步骤)
B1
共15分
作图步骤:
(1)延长S2与 S1相交于A点,A点即为曲柄的固定铰链点(3分)(2)以A为起点,在S2上截取AB2=AB1,得B2点(3分)(3)截取B2C2=B1C1,得C2点(3分)(4)作C1C2的垂直平分线nn,D铰链点应在nn线上(3分)(5)机构处于S2极限位置时,其压力角为0.故作DC2 B2C2交nn于D,D铰链点即为摇杆的固定铰链点。

(3分)
2
B1
四、试在图示偏置直动滚子从动件盘形凸轮机构中,
(1)画出凸轮基圆;
(2)标出从动件与凸轮从接触点C到接触点D时,该凸轮转过的转角ϕ;
(3)标出从动件与凸轮在D点接触的压力角α;
(4)标出从动件从最低位置到在D点接触时的位移s。

共14分
基圆如图(3分)
ϕ如图示(5分)
α如图示(3分)
s如图示(3分)作图结果如下图所示。

五、在题图所示的齿轮减速器中,已知两齿轮为用范成法加工的渐开线标准直齿圆
柱齿轮,标准安装,传动比i 12=2,模数m =5mm ,齿顶高系数*
a h =1.0,压力角
α=20°,箱体内壁的宽度W =270mm ,高度H =185mm 。

试设计这两个齿轮,求出: (1)齿轮的齿数z 1和z 2;
(2)按标准中心距安装,试画出两齿轮的啮合图,并在图中标出起始啮合点B 2,
终止啮合点B 1,实际啮合线B 1B 2; (3)求出两齿轮啮合的重合度ε α 的大小。

共15分
(1)减速器在宽度方向应满足:
W
m h z i z m m h z z m m h mz m h mz z z m r r a *
a *a *
a *a a a <++=++=+++++=
++2)(2)()21()21()(21112121212121 (4分)

12
112i h m W z *
a
+-<
333172
1125270
1.z =+⨯-< (1分) 考虑加工时齿轮不产生根切,则:
171≥z (1分)
所以得
171=z , 341721122=⨯==z i z (2分)
减速器在高度方向应满足:
H m h mz d *
a a <+=222 (1分)
18517212345222=<=⨯+⨯=+=H m h mz d *
a a
满足高度方向的要求。

(2)齿轮的基圆半径r b1和r b2(要求通过作图求解)
=+⨯⨯=+=
)3471(521
)(2121z z m a 127.5mm =⨯⨯==
71521
2111mz r 42.5mm =⨯⨯==
3452
1
2122mz r 83mm N 1
N 1
o 1
o 2
=1b r 39.94mm =2b r 79.87mm (4分)
(3)两齿轮啮合的重合度ε α 的大小。

mm
265512)3471(52)()21()21()(2121212121=⨯⨯++⨯=++=+++++=
++=m h z z m m h mz m h mz z z m r r a L *
a *
a *a a a max (2分)
六.在下图所示轮系中,已知各轮齿数为Z1=99,Z2=100,Z2'=101,Z3=100,Z3'=18,Z4=36,Z4'=14,Z5=28,A轴转速为n A=1000r/min,转向如下图,求B轴的转速n B,并指出其转向。

共14分
轮系总传动比:(2分)
,(5分)
(3分)
r/min(2分)n3和n A同向,用指向法确定n B方向,n B与n A转向相反。

(2分)
七、图(a )为某机器传动系统简图。

图中O 1为输入轴,滑块B 为执行构件。

其中,各轮的齿数为z 1=25,z 2=50,z 3=z 5=30,z 4=60,z 6=90。

齿轮2与齿轮3固连,齿轮4与齿轮5固连,曲柄与齿轮6固连。

取O 4轴为等效构件,一个运动周期内作用在O 4轴的等效阻力矩M er 如图(b )所示,O 4轴上的等效驱动力矩M ed 为常数。

轴O 4的平均转动角速度为ωm =2.5rad/s ,传动系统各构件在O 1轴的等效转动惯量为J e1=1.0kg ⋅m 2。

试求:
(1)轴O 4上的等效驱动力矩M ed ; (2)机械系统在轴O 4的等效转动惯量J e4; (3)最大盈亏功ΔW max ;
(4)要求速度不均匀系数δ ≤0.02,则加在轴O 1上的飞轮转动惯量J F 至少应为多
少?
共14分
(1)一个周期内等效驱动力矩所作的功与等效阻力矩所作的功相等,有 (1分)
1210020075N m 222
ed M ππ
π⋅=⋅+⋅⋅=⋅ (1分)
(2)由等效原理,有
2442112
121ωωe e J J = (1分) 2
4
1124
2
114
⎪⎪⎭
⎫ ⎝⎛==ωωωωe e e J J J
11 1230302590605053164241=⋅⋅⋅⋅=⋅⋅⋅⋅=Z Z Z Z Z Z ωω (1分) 224112144Kg m e e J J =⋅=⋅ (1分)
(3)计算各时刻动能如下:
04=ϕ时:00E E = (1分)
904=ϕ时:πππ5.3727520001+=+=+=E E M E E ed (1分) 1804=ϕ时:()ππ
π25200752275002-=-++=E E E
(1分) 234πϕ=时:ππ
ππ
5.12275257520023+=+-=⨯+=E E E E (1分) πϕ24=时:05E E = (1分) 由上可知,最大动能为 904=ϕ时,即π5.370max +=E E 由上可知,最小动能为 1804=ϕ时,即π250min -=E E 从而最大盈亏功为:J E E W 25.1962125min max max ==-=∆π
(1分) (4) 12max
e m F J W J -⋅∆=δ
ω
(1分) ()229.91125.202.02125
m Kg J F ⋅=-⨯⋅⋅=π
(1分)。
