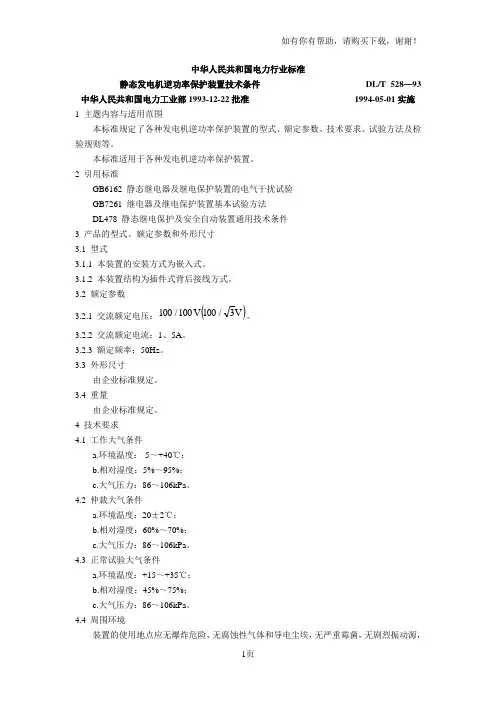

静态发电机逆功率保护装置技术条件
中华人民共和国电力行业标准静态发电机逆功率保护装置技术条件DL/T528—93中华人民共和国电力工业部1993-12-22批准1994-05-01实施1主题内容与适用范围本标准规定了各种发电机逆功率保护装置的型式、额定参数、技术要求、试验方法及检验规则等。
本标准适用于各种发电机逆功率保护装置。
2引用标准GB6162静态继电器及继电保护装置的电气干扰试验GB7261继电器及继电保护装置基本试验方法DL478静态继电保护及安全自动装置通用技术条件3产品的型式、额定参数和外形尺寸3.1型式3.1.1本装置的安装方式为嵌入式。
3.1.2本装置结构为插件式背后接线方式。
3.2额定参数3.2.1交流额定电压：()V3/100V100/100。
3.2.2交流额定电流：1、5A。
3.2.3额定频率：50Hz。
3.3外形尺寸由企业标准规定。
3.4重量由企业标准规定。
4技术要求4.1工作大气条件a.环境温度：-5～+40℃；b.相对湿度：5%～95%；c.大气压力：86～106kPa。
4.2仲裁大气条件a.环境温度：20±2℃；b.相对湿度：60%～70%；c.大气压力：86～106kPa。
4.3正常试验大气条件a.环境温度：+15～+35℃；b.相对湿度：45%～75%；c.大气压力：86～106kPa。
4.4周围环境装置的使用地点应无爆炸危险，无腐蚀性气体和导电尘埃，无严重霉菌，无剧烈振动源，有防雨、雪、风、沙、尘及防静电措施。
4.5直流电源4.5.1输入电压：a.额定电压：110、220V；b.允许偏差：-20%～+10%；c.纹波系数小于5%。
4.5.2逆变电源输出电压：a.额定电压：+5、±12(±15)、+24V；b.允许偏差及纹波系数由企业标准规定。
4.6直流电源功率消耗由企业标准规定。
4.7交流回路功率消耗a.交流电压回路在额定电压下每相小于1V A；b.交流电流回路在额定电流下每相小于1V A。
逆变器规范书
新疆兵团农六师芳草湖工业园光伏发电示范项目并网逆变器技术规范书新疆电力设计院2013年04月目录1总则 (1)2技术标准 (1)3设备使用环境条件 (3)4技术要求 (3)5设备规范 (10)6供货范围 (10)7质量保证及试验 (12)8技术资料和交付进度 (14)9技术服务和设计联络 (15)1总则1.1本技术规范书适用于新疆兵团农六师芳草湖工业园光伏发电示范项目的并网逆变器，它对逆变器本体及其附属设备的功能设计、结构、性能安装和试验等方面提出了技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本规范书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3投标人对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
1.4如果投标人没有以书面形式对本技术规范书的条文提出异议，则意味着投标人提供的设备完全符合本技术规范书的要求。
投标人如对本技术规范书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规范书的差异”为标题的专门章节中加以详细描述说明。
1.5投标人在设备设计和制造中应执行规范书所列的各项现行（国内、国际）标准。
规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。
有矛盾时，按较高标准执行。
在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。
1.6合同签订之后，按技术协议要求，投标人提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人。
1.7在签定合同之后，招标人和设计方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，具体可由三方共同协商，但投标人最终应予解决。
1.8联络方式：设计联络会、传真。
HPD300 逆功率保护继电器多功能保护装置 用户手册说明书
HPD300逆功率保护继电器多功能保护装置用户手册郑州众智科技股份有限公司SMARTGEN (ZHENGZHOU) TECHNOLOGY CO.,LTD.目次前言 (3)1 概述 (4)2 性能和特点 (4)3 规格 (4)4 面板端子描述 (5)5 功能说明 (6)6 编程参数范围及定义 (7)7 接线典型应用 (8)8 外形及开孔尺寸 (9)前言是众智的中文商标是众智的英文商标SmartG en ―Smart的意思是灵巧的、智能的、聪明的，Gen是generator(发电机组)的缩写，两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务。
不经过本公司的允许，本文档的任何部分不能被复制(包括图片及图标)。
本公司保留更改本文档内容的权利，而不通知用户。
公司地址：中国·河南省郑州高新技术开发区金梭路28号电话：+86-371-67988888/67981888/67992951+86-371-67981000（外贸）传真：+86-371-67992952网址：//邮箱：*****************表1 版本发展历史日期版本内容2014-08-07 1.0 开始发布2014-10-09 1.1 更改产品名称。
2015-03-24 1.2 产品名称增加多功能保护装置2021-09-29 1.3 TEST测试按键功能更改。
表2 本文档所用符号的说明符号说明注意该图标提示或提醒操作员正确操作。
小心该图标表示错误的操作有可能损坏设备。
1 概述HPD300逆功率保护继电器，广泛应用于船机和陆机。
发电机的功率方向是由发电机流向母线，但是当发电机失磁或其它某种原因，发电机有可能变为电动机运行，即从系统中吸取有功功率。
逆功率保护继电器就是为避免发电机运行于电动机状态，同时避免系统其它发电机出现过功率跳闸进行相应的报警保护。
2 性能和特点其主要特点如下：——适合于三相四线、三相三线、两相三线、单相二线电源 50Hz、60Hz、400Hz系统；——采集三相电压、三相电流、频率、功率参数；发电负载线电压Uab，Ubc，Uca 电流IA，IB，IC频率Hz 有功功率kW——采用可调电位器，对阈值，延时值进行设置；——具有2个继电器输出；——具有一个测试按键，测试逆功率和过流继电器及指示灯；——供电电源范围宽DC(8~35)V，能适应不同的起动电池电压环境；——继电器采用35mm导轨安装方式；——模块化结构设计，可插拔式接线端子，结构紧凑，安装方便。
发电机组逆功率保护的定义、用途、原理
发电机组逆功率保护的定义、用途、原理用户作为发电机组的拥有者和使用者应该对发电机组的各个方面有所了解,这样能掌握发电机组的操作使用方法.下面华全动力就给用户介绍一下发电机组弄功率保护是什么？一、什么是发电机逆功率保护？发电机逆功率保护又称功率方向保护.一般而言,发电机的功率方向应该为由发电机流向母线,但是当发电机失磁或其它某种原因,发电机有可能变为电动机运行,即从系统中吸取有功功率,这就是逆功率.当逆功率达到一定值时,发电机的保护动作,或动作于发信号或动作于跳闸.二、用途：并网运行的汽轮发电机,在汽轮机的主汽门关闭之后,便作为同步电动机运行：吸收有功功率而拖着汽轮机转动,可向系统发出无功功率.由于汽轮机主汽门已关闭,汽机尾部叶片与残留蒸汽产生摩擦而形成鼓风损耗,长期运行过热而损坏.燃气轮机和水轮机也主要是对原动机的损害.发电机逆功率保护主要保护汽轮机不受损害.三、原理：当发电机出现逆功率〔外部功率指向发电机,也就是发电机变成电动机工况〕,逆功率保护动作断路器跳闸.需要采集三相电压和二相电流信号.由于一次能源形态的不同,可以制成不同的发电机.利用水利资源和水轮机配合,可以制成水轮发电机；由于水库容量和水头落差高低不同,可以制成容量和转速各异的水轮发电机.利用煤、石油等资源,和锅炉,涡轮蒸汽机配合,可以制成汽轮发电机,这种发电机多为高速电机<3000rpm>. 华全动力介绍太阳能、风能、原子能、地热、潮汐、生物能等能量的各类发电机.此外,又分作直流发电机,异步发电机和同步发电机.在广泛使用的大型发电机都是同步发电机.四、逆功率和程序逆功率的区别保护含义是指汽机打闸后,系统功率到送.由于汽轮机不允许这种方式运行,特设此保护.逆功率和程序逆功率的区别：1、定值不同：程序逆功率定值一般比逆功率高.2、判别方式不同程序逆功率一般要加判断路器位置3 、动作结果相同都是作用于全停五、发电机组功率受哪些环境因素的影响1、湿度,高度以与温度等环境因素都会对柴油发电机组的运行产生影响,在实际运用时情况会要复杂得多,并且另外一些因素也会影响柴油发电机组的正常工作.华全动力介绍以下情况会对柴油发电机组产生不利影响：1、空气中含有其他气体为化学性质的腐蚀气体,如二氧化硫、二氧化碳等2、<在海边>有盐水<雾> ,容易使柴油发电机组表层氧化；华全动力发电机组生产车间3、灰尘或风沙；4、雨水六、发电机组适应气候条件华全动力提示须考虑各种复杂的气候对柴油发电机组的影响,保证发电机的正常工作.对于一般的柴油发电机组,推荐以下三种选项以适应不同的气候1、防冷凝加热器：用于空气中湿度较大且易发生冷凝的环境中,当发电机不运行时接通加热器,使发电机的机身温度高于环境温度约5°C,运行时切断加热器电源.2、IP23防护等级：标准IP22为防垂直下滴的雨水进入电机内部,IP23防护等级可以防止与垂直方向成60度的雨水进入电机内部.3、高质量的空气过滤器：用于风沙比较大或空气中灰尘较多的地方,以保障过滤效果和延长发动机的使用寿命.环境温度要求按照国际通用的技术要求,一般定义发电机的使用环境温度为40℃,所有的设计与功率都按照这一环境温度而言.事实上,对发电机而言,环境温度应该为发电机的进风温度.由于发电机是与柴油机一起工作,柴油机发热会使整个空间内温度超过40℃.实际运行时发电机的环境温度不应该超过40℃,这一点非常重要.若实际使用环境温度超过40℃,那么发电机应该降功率运行.对环境温度而言,若其低于40℃,则发电机的功率可以比额定功率大.当环境温度超过40℃时发电机的功率修正系数如下[1] ：环境温度<℃> 系数45 0.9750 0.9455 0.9160 0.88环境因素影响发电机组功率,很多用户在购买柴油发电机组时,并没有向厂商了解柴油发电机组在什么环境下才能够很好的被运用,并且不同系列的柴油发电机组使用环境也不相同,还有同一柴油发电机组在不同的环境下使用,输出功率也不相同.如果要使得柴油发电机组稳定,须要了解这些适用的环境.以上是华全动力介绍发电机组逆功率保护的相关知识,希望以上的介绍能给用户带来参考.。
逆功率保护的基本原理？作用？以及逆功率的危害？
逆功率保护的基本原理？作用？以及逆功率的危害？逆功率保护的基本原理？作用？以及逆功率的危害？发电机是向系统送出有功功率的，如果出现系统向发电机倒送功率，即发电机变成电动机运行，这就是逆功率的异常工况.作为汽轮发电机，当转入逆功率异常运行状态时，汽轮机主汽门已关闭，汽机尾部叶片由于与残留蒸汽产生摩擦而形成鼓风损耗，由过热而损坏。
燃气轮机的大压缩机负荷很大，逆功率数值可达发电机额定容量Pn的50%，逆功率工况可能损坏机组齿轮。
柴油发电机的汽缸熄火，逆功率值可达25%Pn。
灯泡式和斜流式等低水头水轮机在逆功率工况下，低水流量的微观水击作用会产生汽蚀现象，终致导水叶损伤。
这些发电机组均在逆功率运行状态下对原动机有害，宜装设逆功率保护。
机组逆功率运行，对发电机本身来说，没有什么危害。
但是有两点要注意：1、此时，发电机变为电动机运行，将会从系统吸收有功，以维持其同步运行，励磁系统没有变化；但系统频率可能会降低。
同时给电网无功,不会导致系统电压下降,只是变为调相机运行。
2、作为汽轮发电机，当转入逆功率异常运行状态时，汽轮机主汽门已关闭，汽机尾部叶片由于与残留蒸汽产生摩擦而形成鼓风损耗，叶片由过热而损坏。
对汽轮机造成危害。
上述两个原因，对汽轮机的危害是主要的。
因此，大机组都要装设逆功率保护。
该保护主要保护的是汽轮机。
因此，停车时（特别是紧急停车时）一定要先打闸后解列。
1. 根据《防止电力生产重大事故的二十五项重点要求》，正常停机时必须减负荷到到零，然后汽机打闸（不实现停机不停炉机组应同时MFT)，断开发电机出口开关；2. 事故停机（手动或保护动作）时，仍应确认汽机高中压主汽门、调门关闭严密，机组负荷到零，程序逆功率保护动作出口再断开发电机出口开关；3. 电气主保护动作，保护动作出口立即断开发电机出口开关，同时汽机跳闸。
同时检查确认汽门关闭严密，防止超速；4. 发电机故障（定子接地，转子一点接地等，励磁系统短路）等，同时汽机打闸后发现汽门关不严或卡涩，则应立即开启旁路及电磁释放阀尽快将压力降低，负荷到零后再断开发电机出口开关，并同时严密监视汽轮机转速变化，必要时紧急破坏真空；总之，必须确定有功负荷到零后才能断开发电机出口开关。
电气逆功率保护
运行方式：正常运行方式事故预想内容：机组MFT后，电气逆功率保护未动作的处理。
并分析：此时为什么不能直接拉220kV开关进行处理。
处理措施：一、锅炉MFT后，首先应检查“汽机跳闸”光字牌亮，汽机高、中压主汽门及调门均已关闭，发电机有功表指示为零或反向，此时逆功率保护应动作出口跳闸。
若逆功率保护拒动，汽轮发电机组仍将维持3000rpm左右的同步转速。
发电机进入调相运行状态，考虑到汽机叶片与空气摩擦造成过热，规程规定逆功率运行不得超过1分钟，此时应用BTG盘上的发电机紧急解列开关（或手拉41MK启动K486保护出口）将发电机解列。
发电机解列后应注意6kV厂用电应自投成功，否则按有关厂用电事故原则处理。
发电机解列后应联系维修查明保护拒动原因并消除故障后方可重新并网。
处理过程中应及时汇报省调及厂有关领导。
二、逆功率保护未动不能直接拉主变220kV开关的原因分析：发电机由正常运行转为逆功率运行时，由于发电机有功功率由向系统输出转为输入，而励磁电流不变，故发电机电压将自动升高，即发电机无功负荷自动增加，增加后的无功电流在发电机和变压器电抗作用下仍保持发电机电压与系统电压的平衡。
若此时拉开主变220kV开关，会造成以下后果：由于220开关拉开后并不启动发变组保护出口，6kV厂用电系统不能进行自动切换，这时发电机出口仍带厂用电，随着发电机转速下降，6kV厂用电的频率及电压与启备变低压侧相差较大，造成同期条件不满足，给切换厂用电带来困难，易失去厂用电而造成事故扩大。
另外拉开主变220kV开关瞬间，由于原来无功负荷较高，将造成6kV 厂用电电压瞬间过高，对6kV厂用设备产生的冲击可能使设备绝缘损坏。
380V保安段直流断电后,所有远操的油泵和空预器都通过中间继电器的失电发停运信号,所有备用油泵自起,空预器停同运行信号相与发跳闸信号,送引风机跳闸机组RB.实际上380V保安段的负荷由于交流自保持回路的存在并未跳闸.问题: 二期厂用电切换是由保护动作启动的,零功率切机不动?如果正确动作就会切厂用电,可是没动.空预器跳闸逻辑? 高速马达启动没用了.小机2800转后是否发停运信号低流量计算切换循泵补水改造?。
8号机逆功率保护试验方案
8号发电机逆功率保护试验方案报告编号： J13-037-2014
电气检修部继电班
2014 年12月 11 日
由于此次8号发电机变压器组微机保护改造,保护定值进行了重新整定，现需要对8号发电机逆功率保护定值及动作情况进行进一步验证。
具体步骤如下：
一、先决条件：
1、8号机已并网运行。
2、退出热工保护。
二、试验内容：
由运行人员关闭主汽门，继电班人员观察8号发变组微机保护装置中发电机逆功率保护采集的功率值。
如果达到发电机逆功率保护定值，保护装置应经15秒发发电机逆功率保护信号；经60秒发电机逆功率保护应动作跳闸，发电机应解列。
结论：
注：如主汽门关闭60秒后未达到动作值，逆功率保护未动作，需运行人员进行解列。
继电班
2014年12月11日。
逆功率
3.7 发电机逆功率与程跳逆功率保护 3.7.1逆功率保护3.7.1.1保护原理逆功率保护是作为汽轮机突然停机的保护。
当由于各种原因使汽轮发电机的主汽门突然关闭时，如果出口断路器没有跳闸，则发电机将逐渐过渡到电动机运行状态，此时，发电机由向系统送出有功变为从系统吸收有功。
逆功率运行对机组的主要危害是汽轮机尾部长叶片的过热。
长时间的逆功率运行，残留在汽机尾部的蒸汽与叶片摩擦，使叶片温度达到材料所不允许的温度，一般规定逆功率运行的时间不得超过3分钟。
对于燃气轮机、柴油发电机也有装设逆功率保护的需要，目的在于防止未燃尽物质有爆炸和着火的危险。
逆功率保护的电压取自发电机机端TV ，电流取自发电机中性点（或机端）TA 。
其它【许继：WFB-100微机型发变组成套保护装置技术说明书】逆功率保护作为汽轮发电机出现有功功率倒送，发电机变为电动机运行异常工况的保护。
同时，利用这一原理，逆功率保护也可用于程序跳闸的启动元件逆功率保护反应发电机从系统吸收有功功率的大小，电压取自发电机机端TV ；电流取自发电机机端（或中性点）TA 。
保护按00接线，介入U ac 和I a ，I c ，有功功率为：ϕcos **ca ca I U P =φ为电压ca U 超前电流ca I 的角度，动作判据为：set P P > set P 为逆功率保护当作整定值保护设有2段延时，短延时t 1（1~5s ）用于发信号，长延时t 2（10~600s ）可用于跳闸 保护动作特性见图5.29.1，保护逻辑见图5.29.2P图1. 保护动作特性信号跳闸图2.发电机逆功率保护逻辑图技术数据：a. 最大灵敏度φsen ：1800±50b. 动作区：1750±50c. 动作电流：在最大灵敏度下，施加U=Un ，最小动作电流可在一定范围那调整，最灵敏时动作电流不大于30mAd. 动作延时整定范围：1段为1~20s ，2段为10~600se. 潜动试验：f. 电流潜动：U ＝0，I ＝10In 不误动电压潜动：U ＝Un ，I ＝0不误动 定值整定 定值整定计算a. 动作功率Pset 的计算 )(21P P K P rel set +=式中：Krel －可靠系数，取0.5～0.8P 1－汽轮机在逆功率运行时的最小损耗，一般取额定功率的2％~4％ P 2－发电机在逆功率运行时的最小损耗，一般取P 2＝（1－η）P gn 其中：η－发电机效率P gn －发电机额定功率b. 动作时限经主汽门接点时，延时1.0~1.5s 。
TC3065逆功率监控装置使用说明书范文
TC3065逆功率监控装置使用说明书范文ＴＣ－３０６５逆功率监控装置技术使用说明书保定同创四方电力科技有限公司第一章概述清洁电源并网供电系统，与其公众电网配电系统（由一台１０ｋＶ／０．４ｋＶ配电变压器供电）一起并网供电。
鉴于对于负荷变化控制有特殊要求，一方面需要供电部门保证用户的供电质量和可靠性，同时使清洁电源能正常工作，充分发挥清洁能源经济效益和试验与示范作用。
另一方面，清洁电源的运行不应影响配电系统的安全，不允许清洁电源通过配电变压器向电力系统倒送电，同时最科学合理使用清洁电源供电，减少用户用电成本。
因此，需要对清洁电源进行安全控制。
本装置的任务是对配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制。
采用专门为其设计的微机装置和控制电路，这样可以保证保护动作快速性和控制的准确性。
１ＴＣ－３０６５逆功率监控装置的分类及适用范围根据不同的测控对象，ＴＣ－３０６５适用于控制４组逆变器模块并网的逆功率监控装置。
ＴＣ－３０００系列的装置型号分类及适用范围如下：设计序号０：变电站通讯管理单元１：线路保护装置２：变压器差动保护装置３：变压器后备（或厂用变等）保护装置４：电容器保护装置５：电动机保护装置６：逆功率、谐波装置７：备用电源自投装置８：公用测控装置９：ＰＴ并列监测装置综自系列产品代号同创四方系列产品TC-3065２ＴＣ－３０６５逆功率监控装置主要特点２．１ＴＣ－３０６５装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。
２．２装置采用了高性能处理器和高分辨率的Ａ／Ｄ转换器，每周波３２点采样，结合专用的测量ＣＴ，保证了遥测量的高精度。
２．３保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。
２．４装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。
逆相保护器
JL-420逆相保护器说明书逆相保护器概述JL-420逆相保护器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。
特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。
本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。
JL-420逆相保护器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D、XJ3-D ;而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。
逆相保护器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相(动态断相和静态断相)故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1 秒;8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。
逆相保护器规格选型JL-420逆相保护器按保护功能、不同电压等级的产品选型。
型号额定电压(VAC)过电压保护欠电压保护相序保护电压不平衡保护断相保护电压设定(%)动作时间(S)电压设定(%)动作时间(S)JL-420 380 5-20 0.1-10 5-20 0.1-10 •••JL-420/A 380 +15 1 -15 5 •••JL-420/B 380 +10 1 -10 5 •••JL-420/X 380 用户约定用户约定用户约定用户约定•用户约定•JL-420/T 380 O O O O•••JL-420/660 660 5-20 0.1-10 5-20 0.1-10 •••宁波市海曙巨龙电气厂•表示具有该功能O表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的逆相保护器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420逆相保护器。
逆功率保护
采用逆功率保护动作停机1 逆功率保护1.1 逆功率保护发电机逆功率保护主要用于保护汽轮机。
当汽轮机自动主汽门关闭，而发电机出口断路器未断开时，发电机将成为电动机运行，即从系统中吸取有功功率，拖动汽轮机旋转。
这种运行工况对发电机并无影响，但是对汽轮机而言，长时间无蒸汽运行将会导致排汽缸温度升高及尾部叶片过热。
由于汽缸中充满了不流动的蒸汽，它会与汽轮机叶片摩擦产生热，使汽轮机叶片过热和低压缸排汽温度升高，低压缸整体向上膨胀，转子中心上移，在轴承座位置不变的情况下引起机组振动。
信号逆功率保护的输入量为机端TV二次三相电压及发电机TA二次三相电流。
当发电机吸收有功功率时动作。
构成框图如图1所示。
图1 逆功率保护逻辑框图图中：P——发电机有功功率计算值；Pt、t1、t2——逆功率保护整定值。
由图1可以看出，当发电机吸收的有功功率大于整定值时，经延时t1发信号、延时t2作用于出口。
因此，逆功率保护能够确切地反应功率反方向的异常工况，及时发出信号，在允许的时间内自动停机。
1.2 程序跳闸逆功率保护发电机的逆功率保护，除了作为汽轮机的保护之外，还可作为发电机组的程控跳闸启动元件，即称之为程序跳闸逆功率保护。
保护的构成框图如图2所示。
图中：K——主汽门辅助接点，关闭后开放保护出口。
程序跳闸逆功率保护引入K接点，当主汽门关闭后且发电机吸收的有功功率大于整定值时，经延时去启动机组程序跳闸。
2 停机时出现汽轮机超速现象的原因分析：2.1 大部分机组正常停机时一般采用下列两种停机方式：2.1.1 待发电机有功降到零、无功接近于零时，拉开发电机出口开关、汽轮机打闸关自动主汽门；2.1.2 待发电机有功降到零、无功接近于零时，汽机打闸、由热工保护（借助自动主汽门终端开关闭合信号）动作联跳发电机出口开关；机组在正常情况下用上述方法停机不会出现问题，但如果汽轮机存在自动主汽门关不严、调节汽门或抽汽逆止门关不严等缺陷时，就有可能发生发电机出口开关断开后（用2.1.1方式停机），汽机打闸关自动主汽门时由于自动主汽门、调节汽门或抽汽逆止门关不严而继续向汽缸返汽，导致机组超速飞车；或关自动主汽门时由于卡涩实际没有关死而其终端误发信号解列发电机（用2.1.2方式停机），导致飞车。
防逆流装置招标技术规范书
176.85MV A 。
时风集团负荷在正常生产和休班时变化较大，正常生产时最大负荷约168MW（包括时风热电厂用电约9MW），休班时最大负荷约27MW （包括时风热电厂用电约9MW）。
3.1.2 工程概况时风集团分布式光伏电站规划总容量20MWp，本期一次建成，于2013年底投产。
本工程共有44 个发电单元，分为30个子系统（每个子系统利用一个厂房屋顶），各发电单元拟以380V 电压等级就近接入时风集团生产车间低压配电系统，经接入的低压配变升压至35kV 后，直接给低压侧负荷供电，或者经接入的低压配变升压至35kV（或10kV）接入时风集团电网35kV配电系统。
本工程主要分为以下3 个部分：1 、电动汽车产业园（汽车一厂）：该部分分为9 个子系统，共14个发电单元，总容量6.7865 MW。
其中，1#子系统接入汽车一厂南配电室5#变压器（35/0.4kV ）380V侧；2#、6#、7#子系统及4#子系统1#发电单元接入北配电室2#变压器（35/0.4kV ）380V 侧；3#子系统及4#子系统2#发电单元接入北配电室1#变压器（35/0.4kV ）380V 侧；9#子系统接入南配电室4#变压器（35/0.4kV ）380V侧；5#、8#子系统接入南配电室1#变压器（35/0.4kV ）380V侧。
该部分光伏电力拟以380V电压等级接入电动汽车产业园（汽车一厂）低压配电系统，经接入的低压配变升压至35kV后，接入时风集团电网35kV配电系统。
2 、现代农业装备产业园（汽车二厂）：该部分分为14 个子系统，共22个发电单元，总容量10.8829 MW。
其中，10#、11#子系统接入汽车二厂南配电室2#变压器380V侧；8#、12#、13#子系统接入南配电室3#变压器380V侧；6# 子系统3#、4#发电单元接入南配电室4#变压器380V 侧；14 #子系统接入南配电室6 #变压器380V侧；6# 子系统1#、2#发电单元及9#子系统接入南配电室5#变压器380V 侧；1#、2#、3#子系统接入北配电室1#变压器380V侧；4#、5#子系统接入北配电室2#变压器380V侧。
600MW核电机组的逆功率保护
600MW核电机组的逆功率保护【摘要】本文通过秦山二期核电厂发电机的逆功率保护的原理的分析说明了逆功率保护在核电厂的应用得必要性，并对逆功率保护运行维护注意事项做了简要说明。
【关键词】汽轮发电机；正向低功率；逆功率0 引言秦山二期核电厂汽轮机是哈尔滨汽轮机厂有限责任公司制造的600MWe级核电机组，它是一台单轴、四缸六排汽带中间汽水分离再热器的反动凝汽式汽轮机。
当汽机主汽门误关闭或反应堆保护动作关闭主汽门而发电机出口断路器未跳闸时，发电机变成电动机运行，从电力系统吸收有功功率。
这种工况对发电机并无危害，但由于残留在汽轮机内部的蒸汽与长叶片摩擦鼓风会使叶片过热，因而造成汽轮机事故。
因此大容量汽轮机不允许在这种状态下长期运行，一般只允许运行几分钟。
汽轮机能耐受这种工况的时间长短不仅与汽轮机型式有关，还会随蒸汽工况的变化而变化。
秦山二期核电厂为防止发电机处于电动机运行状态装设了发电机逆功率保护。
对于秦山二期核电厂而言，由于低压转子是整锻式的，末级叶栅高度长达979.8mm，允许逆功率运行的能力更差，除需要装设保护汽轮机叶片的逆功率保护外，还应针对核反应堆的特殊运行的要求增加正向低功率保护。
1 损坏机理汽轮机主汽门关闭后在汽轮机叶轮的两侧和外缘充满了具有一定粘性且不流动的蒸汽。
当叶轮旋转时，紧贴在叶轮两侧面和外缘表面上的蒸汽微团的圆周速度与叶轮表面上相应部分的圆周速度大致相等，而靠近汽缸表面和隔板表面的蒸汽微团的圆周速度则约等于零，这样就使叶轮与隔板或叶轮与汽缸壁之间的蒸汽具有不同的圆周速度。
由于蒸汽具有粘性，因此形成蒸汽微团之间的摩擦。
同时叶轮与隔板间隙中的蒸汽旋转速度也各不相同，产生的离心力也不相同，因此在叶轮两侧的子午面内形成涡流区，这种涡流运动使摩擦阻力增加，这些损失统称为摩擦损失。
摩擦损失将会导致排汽缸温度升高及尾部叶片过热。
由于汽缸中充满了不流动的蒸汽，它会与汽轮机叶片摩擦产生热，使汽轮机叶片过热和低压缸排汽温度升高，低压缸整体向上膨胀，转子中心上移，在轴承座位置不变的情况下引起机组振动，可能产生不必要的汽轮机事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州工业园区蓝天燃气热电有限公司
燃机厂#2、#4发电机逆功率保护技术规范书
二ΟΟ九年五月
1 总则
1.1 本规范书适用于苏州工业园区蓝天燃气热电（2X180MW）有限公司#2、#4发电机的逆功率保护、高低频保护、热工保护设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如未对本规范书提出偏差，将认为供方提供的设备符合规范书和标准的要求。
偏差（无论多少）都必须以书面形式清楚地表示并作为投标文件的附件。
1.4 供方须执行本规范书所列标准。
有矛盾时，按较高标准执行。
2.工程范围
本期工程改造#2、#4发电机组两套保护，由供方负责#2、#4发电机的逆功率保护、高低频保护、热工保护设备的设计、元器件材料、安装、调试。
3.技术条件
3.1 总的范围
3.1.1本技术规范书适用于苏州工业园区蓝天燃气热电（2X180MW）有限公司#2、#4发电机的逆功率保护、高低频保护、热工保护设备的技术要求、元器件的配置要求及相关的订货基本技术条件。
3.2标准规范
3.2.1 应执行“电安”在(1994)191号关于颁布《电力系统继电保护及安全自动装置反事故措施要点》的通知中的有关条款。
3.2.2 应执行中华人民共和国国家标准GB 14285-93《继电保护和安全自动装置技术规程》。
3.2.3 继电保护装置的抗电磁干扰的能力应符合国家标准GB6162-85《静态继电器及保护装置电气干扰试验》。
3.2.4 继电保护装置工频耐压试验符合国家标准GB/T15145-94《微机线路保护装置通用技术条件》的规定进行绝缘检查和工频耐压试验。
3.2.5 应满足DL/T671-1999《微机发电机-变压器组保护装置通用技术条件》的有关条款之规定。
3.2.6 若国标、行业标准等有最新版本应执行最新版本；当这些标准、法规及本协议发生明显矛盾时，供方应以书面形式向需方提出解决方法。
3.3 技术要求
3.3.1 继电保护装置采用具有自检功能的微机型保护。
装置具有独立性、完整性、成套性。
3.3.2 继电保护装置采用插入式结构,各插件应接触良好,可靠耐用,并且有防震脱松措施。
4技术要求
4.1增加发电机逆功率保护
4.1.1．保护原理：汽轮机在某种原因主汽门关闭时，此时发电机变成同步电动机带动汽轮机转子旋转，汽轮机转子叶片的高速旋转会引起风磨损耗，叶片和蒸汽之间的长久摩擦，特别是在尾端的叶片会引起过热，造成汽轮机转子叶片的损坏事故。
在这种情况下，电功率由发电机送出有功（P为正值）变为送入有功（P为负值），因此利用有功功率倒向即逆功率保护来保护汽轮发电机。
4.1.2.保护逻辑图：
图一发电机逆功率保护逻辑图
4.1.3.保护设计：
根据设计和保护配置，将发电机逆功率保护配置在保护B柜，电流取发电机机端后备保护CT三相电流，即通道5，6，7。
电压取机端三相电压，通道18，19，20。
保护配置为一段两延时，t1发信告警，t2动作于跳闸。
保护投退压板为第一路。
同时分别引出三副信号节点，节点为5X：1--5X：13，6X：1--6X：13，7X：3--7X：43。
由于逆功率运行时，定值一般只有发电机额定功率的1%～3% 因此逆功率保护
要考虑高灵敏的有功功率继电器，并且要求在无功功率大范围变化时都能精确地测量出微小的有功，这对逆功率继电器的测量精度提出了更高的要求，为此我公司增加一个高精度的逆功率专用测量回路，该专用回路取备用通道08，同时保护装置内部自适应电流大小的变化。
有功计算方法与无功无关。
并具有TV断线闭锁功能。
4.1.4.保护信息：
4.1.4.1输入TA/TV定义
保护动作时只发信，不出口跳闸。
4.1.4.5定值整定
开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。
（注：该保护投入时其运行指示灯是亮的。
）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。
4.1.4.7参数监视
点击进入发电机逆功率保护监视界面，可监视逆功率保护的整定值，功率计算值等信息。
4.2．增加频率保护：
4.2.1.保护原理：并网运行的发电机，当系统频率异常时，汽轮机叶片可能产生共振，从而使叶片发生疲劳，长久下去可能损坏汽轮机的叶片，因此为保护汽轮机安全，需配置发电机频率异常保护，即配置发电机低频和高频保护。
4.2.2.保护逻辑图：
号
出口
发电机低频逻辑图
号
出口
发电机高频逻辑图
K ——发电机断路器辅助接点，断路器合上时闭合； 1F 、2F ——频率保护1、2段的整定值； 1t 、2t ——频率保护1、2段的延时时间定值； 4.2.3.保护设计：
根据设计和保护配置，将发电机频率保护配置在保护B 柜。
发电机频率保护计算机端Uab 线电压的频率来判断频率是否正常，并受断路器辅助接点的闭锁，只有在断路器开关闭合时保护才投入，提高可靠性。
低频和高频保护分别配置为一段两延时，t1发信告警，t2动作于跳闸。
低频保护投退压板为第十三路，高频保护投退压板为第十四路。
同时分别引出三副信号节点，低频保护节点为5X ：1--5X ：33，6X ：1--6X ：33，7X ：23--7X ：63；高频保护节点为5X ：1--5X ：34，6X ：1--6X ：34，7X ：24--7X ：64。
4.2.4.保护信息： 4.2.4.1 输入TA/TV 定义
保护动作时只发信，不出口跳闸。
4.2.4.6定值整定
开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。
（注：该保护投入时其运行指示灯是亮的。
）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。
4.2.4.8参数监视
点击进入发电机低频和高频保护监视界面，可监视保护的整定值、以及频率计算值等信息。
4.3修改发电机热工保护：
4.3.1.该保护配置在B柜，只引入保护装置一付节点，为提高可靠性，将热工的三付节点同时引入保护装置，当三付节点至少两付闭合时保护才动作，具体逻辑图为：
4.3.2引入关量节点定义
5
5.1试验应按GB或更严格的标准执行。
现场试验过程中，供方派技术人员主持，需方配合。
5.2验收：现场做完全部试验合格。
5.3资料文件要求
供方应在本协议生效后二十天内向需方提供以下图纸(图纸用CAD绘制)：
a: 原理接线图
b: 端子排接线图
c: 屏柜内部接线图
验收合格后提供全部调试报告和相关资料。
6售后服务
6.1供方应对安装、调试及性能试验进行技术交底。
6.2供方应安排需方技术人员进行技术培训，具体时间和地点另行商定。
6.3设备运行一年内，由承包厂商免费保修（含配件）。
6.4设备运行三年内，由承包厂商免费保修（不含配件）。
6.5如现场运行中出现问题，承包厂商应于24小时内到达现场解决问题。
