八大半导体工艺顺序剖析
半导体八大工艺顺序
半导体八大工艺顺序半导体制造是一个复杂的过程，需要经过八个主要的工艺步骤才能完成。
这些工艺步骤包括晶圆清洗、沉积、光刻、蚀刻、清洗、离子注入、退火和测试。
下面将对这些工艺步骤进行详细介绍。
1. 晶圆清洗晶圆清洗是制造半导体的第一步，目的是去除晶圆表面的杂质和污染物，以确保后续工艺的顺利进行。
晶圆清洗通常使用化学物质和超声波来实现。
首先将晶圆浸泡在去离子水中，然后使用化学物质和超声波来去除表面污染物。
2. 沉积沉积是将材料沉积在晶圆表面的过程。
这个过程通常使用化学气相沉积（CVD）或物理气相沉积（PVD）来实现。
在CVD中，化学反应会产生气体，然后将其放置在晶圆上，在高温下发生反应并形成所需的材料层。
在PVD中，原子或分子会通过真空管道传输到晶圆表面，然后在晶圆表面生成所需的材料层。
3. 光刻光刻是将图案转移到晶圆表面的过程。
这个过程通常使用光刻胶和掩模来实现。
首先，在晶圆表面涂上一层光刻胶，然后将掩模放置在光刻胶上，并使用紫外线照射掩模。
这会使光刻胶在掩模的开口处固化，形成所需的图案。
4. 蚀刻蚀刻是将材料从晶圆表面移除的过程。
这个过程通常使用干法或湿法蚀刻来实现。
在干法蚀刻中，使用等离子体或化学反应来去除不需要的材料层。
在湿法蚀刻中，使用化学物质来溶解不需要的材料层。
5. 清洗清洗是去除蚀刻残留物和其他污染物的过程。
这个过程通常使用酸、碱和有机溶剂来实现。
首先将晶圆浸泡在酸、碱或有机溶剂中，然后用去离子水冲洗干净。
6. 离子注入离子注入是将离子注入晶圆表面的过程。
这个过程通常用于形成掺杂层和修饰材料的电学性质。
在离子注入过程中，使用加速器将离子加速到非常高的速度，然后将它们注入晶圆表面。
7. 退火退火是在高温下加热晶圆以改善其电学性质的过程。
在退火过程中，晶圆被放置在高温炉中，并暴露于高温下一段时间。
这会使掺杂层扩散并形成所需的电学性质。
8. 测试测试是检查芯片是否正常运行的过程。
这个过程通常使用测试设备来实现。
半导体制造工艺流程

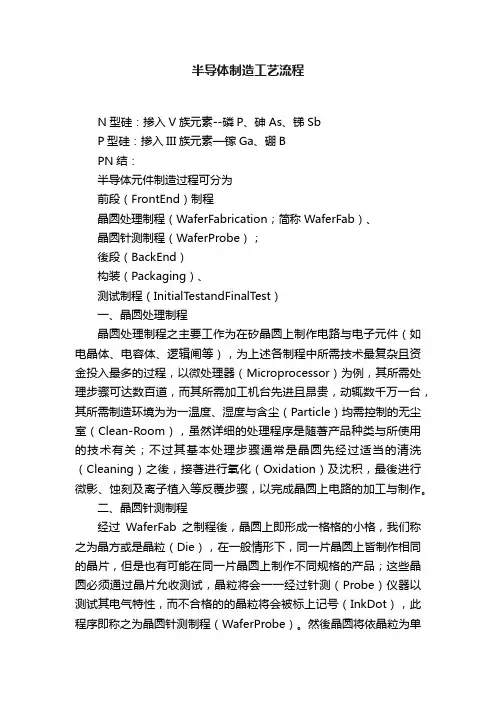

半导体制造工艺流程N型硅：掺入V族元素--磷P、砷As、锑SbP型硅：掺入III族元素—镓Ga、硼BPN结：半导体元件制造过程可分为前段（FrontEnd）制程晶圆处理制程（WaferFabrication；简称WaferFab）、晶圆针测制程（WaferProbe）；後段（BackEnd）构装（Packaging）、测试制程（InitialTestandFinalT est）一、晶圆处理制程晶圆处理制程之主要工作为在矽晶圆上制作电路与电子元件（如电晶体、电容体、逻辑闸等），为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，动辄数千万一台，其所需制造环境为为一温度、湿度与含尘（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随著产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之後，接著进行氧化（Oxidation）及沈积，最後进行微影、蚀刻及离子植入等反覆步骤，以完成晶圆上电路的加工与制作。
二、晶圆针测制程经过WaferFab之制程後，晶圆上即形成一格格的小格，我们称之为晶方或是晶粒（Die），在一般情形下，同一片晶圆上皆制作相同的晶片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过晶片允收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性，而不合格的的晶粒将会被标上记号（InkDot），此程序即称之为晶圆针测制程（WaferProbe）。
然後晶圆将依晶粒为单位分割成一粒粒独立的晶粒三、IC构装制程IC構裝製程（Packaging）：利用塑膠或陶瓷包裝晶粒與配線以成積體電路目的：是為了製造出所生產的電路的保護層，避免電路受到機械性刮傷或是高溫破壞。
半导体制造工艺分类半导体制造工艺分类一双极型IC的基本制造工艺：A在元器件间要做电隔离区（PN结隔离、全介质隔离及PN结介质混合隔离）ECL（不掺金）（非饱和型）、TTL/DTL（饱和型）、STTL（饱和型）B在元器件间自然隔离I2L（饱和型）半导体制造工艺分类二MOSIC的基本制造工艺：根据栅工艺分类A铝栅工艺B硅栅工艺其他分类1、（根据沟道）PMOS、NMOS、CMOS2、（根据负载元件）E/R、E/E、E/D半导体制造工艺分类三Bi-CMOS工艺：A以CMOS工艺为基础P阱N阱B以双极型工艺为基础双极型集成电路和MOS集成电路优缺点半导体制造环境要求主要污染源：微尘颗粒、中金属离子、有机物残留物和钠离子等轻金属例子。
半导体生产工艺流程
半导体生产工艺流程1.原材料准备：半导体生产的原材料主要包括硅、氮化镓、砷化镓、硒化镉等。
首先需要对原材料进行加工和准备，以确保其质量和纯度。
2.原料制备：原材料通过熔炼、混合等工艺制备成为用于生产半导体的原料。
3.单晶生长：利用单晶生长技术，在高温下将原料转化为单晶硅或其他单晶半导体材料。
这一步骤是半导体生产的核心步骤，决定了半导体器件的质量和性能。
4.切割：将生长的单晶材料切割成片，通常为几毫米到几十毫米的薄片。
这些切割片将用于制造半导体器件。
5.清洗：将切割后的半导体片进行清洗，以去除表面的杂质和污染物。
6.晶圆制备：将清洗后的半导体片进行研磨和打磨，使其表面光滑均匀，并进行化学处理，以增强半导体片的表面特性。
7.掺杂和扩散：将半导体片通过高温处理，将掺杂剂引入其表面，使其在特定区域具有特定的电子特性。
8.晶圆涂覆：在半导体片表面涂覆保护层，以防止金属和氧气等杂质的侵入。
9.制造半导体器件：在半导体片上通过光刻、蒸发等工艺制造半导体器件的结构和元件。
这些器件可能包括晶体管、二极管、集成电路等。
10.清洗和测试：对制造完成的半导体器件进行清洗和测试，以验证其质量和性能。
11.封装和封装测试：将半导体器件封装在塑料或陶瓷封装中，并进行封装测试，以确保器件的可靠性和稳定性。
12.探针测试：将封装好的器件进行探针测试，以验证其电性能和功耗等指标。
13.成品测试和筛选：对探针测试合格的器件进行成品测试和筛选，以确保其质量符合要求。
14.包装和成品测试：将成品封装好，并进行最终的成品测试和筛选，以确保其质量和性能。
15.成品存储和交付：将符合要求的成品进行分类、存储和交付，以供后续使用或销售。
以上是半导体生产工艺流程的主要步骤，其中涉及多种专业技术和设备的应用。
这些步骤的顺序和细节可能会因不同的半导体产品而有所不同，但总体流程是大致相似的。
半导体生产工艺的不断改进和创新，是推动半导体产业发展和技术进步的重要驱动力量。
半导体八大工艺顺序
半导体八大工艺顺序半导体八大工艺顺序，是指半导体制造过程中的八个主要工艺步骤。
这些工艺步骤包括晶圆清洗、光刻、沉积、刻蚀、扩散、离子注入、退火和包封。
下面将逐一介绍这些工艺步骤的顺序及其作用。
1. 晶圆清洗晶圆清洗是半导体制造过程中的第一步。
在这一步骤中，晶圆将被放入化学溶液中进行清洗，以去除表面的杂质和污染物。
这样可以确保后续工艺步骤的顺利进行，同时也可以提高器件的质量和性能。
2. 光刻光刻是半导体制造中的关键工艺步骤之一。
在这一步骤中，将使用光刻胶覆盖在晶圆表面上，并通过光刻机将图形投射到光刻胶上。
然后，利用化学溶液将未曝光的光刻胶去除，从而形成所需的图形。
3. 沉积沉积是指在晶圆表面上沉积一层薄膜的工艺步骤。
这一层薄膜可以用于改变晶圆表面的性质，增加其导电性或绝缘性。
常用的沉积方法包括化学气相沉积和物理气相沉积。
4. 刻蚀刻蚀是将多余的材料从晶圆表面去除的工艺步骤。
在这一步骤中，利用化学溶液或等离子刻蚀机将不需要的材料去除，从而形成所需的图形和结构。
5. 扩散扩散是将杂质或掺杂物diffused 到晶圆中的工艺步骤。
这一步骤可以改变晶圆的电学性质，并形成PN 结等器件结构。
常用的扩散方法包括固体扩散和液相扩散。
6. 离子注入离子注入是将离子注入到晶圆中的工艺步骤。
这可以改变晶圆的导电性和掺杂浓度，从而形成电子器件的结构。
离子注入通常在扩散之前进行。
7. 退火退火是将晶圆加热至一定温度并保持一段时间的工艺步骤。
这可以帮助晶圆中的杂质扩散和掺杂物活化，从而提高器件的性能和稳定性。
8. 包封包封是将晶圆封装在外部保护材料中的工艺步骤。
这可以保护晶圆不受外部环境的影响，同时也可以方便晶圆的安装和使用。
半导体制造过程中的八大工艺顺序是一个复杂而精密的过程。
每个工艺步骤都起着至关重要的作用，只有严格按照顺序进行，才能生产出高质量的半导体器件。
希望通过本文的介绍，读者对半导体制造过程有了更深入的了解。
半导体制造工艺流程_图文
SiO2 P+
AL
N+ N-epi
P-SUB
Al P+
主要制程介绍
矽晶圓材料（Wafer）
圓晶是制作矽半導體IC所用之矽晶片，狀似圓 形，故稱晶圓。材料是「矽」， IC（ Integrated Circuit）厂用的矽晶片即為 矽晶體，因為整片的矽晶片是單一完整的晶體 ，故又稱為單晶體。但在整體固態晶體內，眾 多小晶體的方向不相，則為复晶體（或多晶體 ）。生成單晶體或多晶體与晶體生長時的溫度 ，速率与雜質都有關系。
外延层电阻
SiO2
R
N+
R
P+
P
P+
N-epi
P-SUB
集成电路中电阻5
MOS中多晶硅电阻
多晶硅
SiO2氧化层Si源自其它：MOS管电阻集成电路中电容1
SiO2 P+
A-
N+E P+-I
N+-BL P-SUB
B+
A-
B+
N P+ Cjs
发射区扩散层—隔离层—隐埋层扩散层PN电容
集成电路中电容2
N+
後段backend构装packaging测试制程initialtestandfinaltest一晶圆处理制程晶圆处理制程之主要工作为在矽晶圆上制作电路与电子元件如电晶体电容体逻辑闸等为上述各制程中所需技术最复杂且资金投入最多的过程以微处理器microprocessor为例其所需处理步骤可达数百道而其所需加工机台先进且昂贵动辄数千万一台其所需制造环境为为一温度湿度与含尘particle均需控制的无尘室cleanroom虽然详细的处理程序是随著产品种类与所使用的技术有关
半导体八大工艺顺序
半导体八大工艺顺序半导体八大工艺顺序是指半导体器件制造过程中的八个主要工艺步骤。
这些工艺步骤的顺序严格按照一定的流程进行，确保半导体器件的质量和性能。
下面将逐一介绍这八大工艺顺序。
第一步是晶圆清洁工艺。
在半导体器件制造过程中，晶圆是最基本的材料。
晶圆清洁工艺旨在去除晶圆表面的杂质和污染物，确保后续工艺步骤的顺利进行。
第二步是光刻工艺。
光刻工艺是将图形模式转移到晶圆表面的关键步骤。
通过光刻工艺，可以在晶圆表面形成所需的图形结构，为后续工艺步骤提供准确的参考。
第三步是沉积工艺。
沉积工艺是将材料沉积到晶圆表面的过程，包括化学气相沉积、物理气相沉积和溅射等技术。
通过沉积工艺，可以在晶圆表面形成所需的材料结构。
第四步是刻蚀工艺。
刻蚀工艺是将多余的材料从晶圆表面去除的过程，以形成所需的图形结构。
刻蚀工艺通常使用化学刻蚀或物理刻蚀的方式进行。
第五步是离子注入工艺。
离子注入工艺是向晶圆表面注入掺杂物质的过程，以改变晶体的电学性质。
通过离子注入工艺，可以实现半导体器件的掺杂和调控。
第六步是热处理工艺。
热处理工艺是将晶圆置于高温环境中进行退火、烘烤或氧化等处理的过程。
通过热处理工艺，可以改善晶体的结晶质量和电学性能。
第七步是清洗工艺。
清洗工艺是在制造过程中对晶圆进行清洗和去除残留污染物的过程，以确保半导体器件的质量和可靠性。
第八步是封装测试工艺。
封装测试工艺是将完成的半导体器件封装成最终产品，并进行性能测试和质量检验的过程。
通过封装测试工艺，可以确保半导体器件符合规格要求，并具有稳定可靠的性能。
总的来说，半导体八大工艺顺序是半导体器件制造过程中的关键步骤，每个工艺步骤都至关重要，任何一环节的不慎都可能影响整个制造过程的质量和性能。
通过严格按照八大工艺顺序进行制造，可以确保半导体器件具有优良的性能和可靠性，从而满足现代电子产品对半导体器件的高要求。
半导体八大工艺名称
半导体八大工艺名称1. 硅晶圆制备工艺硅晶圆制备是半导体制造过程的第一步，也是最为关键的一步。
它是指将高纯度的硅材料通过一系列的工艺步骤转化为薄而平整的硅晶圆。
硅晶圆制备工艺主要包括以下几个步骤：(1) 单晶生长单晶生长是将高纯度的硅材料通过熔融和凝固的过程，使其在特定的条件下形成单晶结构。
常用的单晶生长方法包括Czochralski法和区熔法。
(2) 切割切割是将生长好的硅单晶材料切割成薄片的过程。
常用的切割方法是采用金刚石刀片进行切割。
(3) 研磨和抛光研磨和抛光是将切割好的硅片进行表面处理，使其变得平整光滑的过程。
研磨通常使用研磨机进行，而抛光则使用化学机械抛光（CMP）工艺。
(4) 清洗清洗是将研磨和抛光后的硅片进行清洁处理，去除表面的污染物和杂质。
清洗过程通常采用酸洗和溶剂清洗的方法。
2. 光刻工艺光刻工艺是半导体制造中的一项关键工艺，用于将设计好的电路图案转移到硅晶圆上。
光刻工艺主要包括以下几个步骤：(1) 涂覆光刻胶涂覆光刻胶是将光刻胶涂覆在硅晶圆表面的过程。
光刻胶是一种敏感于紫外光的物质，可以通过紫外光的照射来改变其化学性质。
(2) 曝光曝光是将硅晶圆上的光刻胶通过光刻机上的光源进行照射，使其在特定区域发生化学反应。
曝光过程需要使用掩模板来控制光刻胶的曝光区域。
(3) 显影显影是将曝光后的光刻胶进行处理，使其在曝光区域发生溶解或固化的过程。
显影过程通常使用显影液进行。
(4) 清洗清洗是将显影后的硅晶圆进行清洁处理，去除残留的光刻胶和显影液。
3. 离子注入工艺离子注入工艺是将特定的离子注入到硅晶圆中，以改变其电学性质的过程。
离子注入工艺主要包括以下几个步骤：(1) 选择离子种类和能量选择合适的离子种类和能量是离子注入工艺的第一步。
不同的离子种类和能量可以改变硅晶圆的导电性质。
(2) 离子注入离子注入是将选择好的离子通过离子注入机进行注入的过程。
离子注入机通过加速器将离子加速到一定的能量，并将其注入到硅晶圆中。
半导体制造流程及生产工艺流程
半导体制造流程及生产工艺流程1.原料准备：半导体制造的原料主要是硅（Si），通过提取和纯化的方式获得高纯度的硅单晶。
2. 晶圆制备：将高纯度的硅原料通过Czochralski或者Float Zone方法，使其形成大型硅单晶圆（晶圆直径一般为200mm或300mm）。
3.表面处理：进行化学机械抛光（CMP）和去杂质处理，以去除晶圆表面的污染物和粗糙度。
4.晶圆清洗：使用化学溶液进行清洗，以去除晶圆表面的有机和无机污染物。
5.硅片扩散：通过高温反应，将所需的杂质（如磷或硼）掺杂到硅片中，以改变其电子性质。
6.光刻：在硅片上涂覆光刻胶，并使用掩模板上的图案进行曝光。
然后将光刻胶显影，形成图案。
7.蚀刻：使用化学溶液进行蚀刻，以去除未被光刻胶所保护的区域，暴露出下面的硅片。
8.金属蒸镀：在硅片表面沉积金属层，用于连接电路的不同部分。
9.氧化和陶瓷：在硅片表面形成氧化层，用于隔离不同的电路元件。
10.电极制备：在硅片上形成金属电极，用于与其他电路元件连接。
11.测试和封装：将晶圆切割成单个芯片，然后对其进行测试和封装，以确保其性能符合要求。
以上是半导体制造的主要步骤，不同的半导体产品可能还涉及到其他特定的工艺流程。
此外，半导体制造过程还需要严格的质量控制和环境控制，以确保产品的可靠性和性能。
不同的半导体生产流程会有所不同，但大致上都包含以下几个关键的工艺流程：1. 前端制程（Front-end Process）：包括晶圆清洗、来料检测、扩散、光刻、蚀刻、沉积等步骤。
这些步骤主要用于在硅片上形成电子元件的结构。
2. 中端制程（Middle-end Process）：包括溅射、化学机械抛光、化学物理蚀刻、金属蒸镀等步骤。
这些步骤主要用于在晶圆上形成连接电子元件的金属线路。
3. 后端制程（Back-end Process）：包括划片、电极制备、测试、封装等步骤。
这些步骤主要用于将芯片进行切割、封装，以及测试芯片的性能。
很完整半导体制造工艺流程
半导体制造环境要求
主要污染源：微尘颗粒、中金属离子、有机物残留物和钠离子等轻金属例 子。
超净间：洁净等级主要由 微尘颗粒数/m3
I级 10 级 100级 1000级
0.1um 35 350 NA NA
HCl:H2O2:H2O
=1:1:5
溶液槽
除去表面颗粒
除去重金属粒 子
DI清洗
去离子水
溶液槽
除去清洗溶剂
光学显影
光学显影是在感光胶上经过曝光和显影的程序，把光罩上的图形转换到感光胶下 面的薄膜层或硅晶上。光学显影主要包含了感光胶涂布、烘烤、光罩对准、 曝光和显影等程序。
关键技术参数:最小可分辨图形尺寸Lmin(nm) 聚焦深度DOF
二、晶圆针测制程
经过Wafer Fab之制程後，晶圆上即形成一格格的小格 ，我们称之为晶方 或是晶粒（Die），在一般情形下，同一片晶圆上皆制作相同的晶片，但是 也有可能在同一片晶圆 上制作不同规格的产品；这些晶圆必须通过晶片允 收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性， 而不 合格的的晶粒将会被标上记号（Ink Dot），此程序即 称之为晶圆针测制 程（Wafer Probe）。然後晶圆将依晶粒 为单位分割成一粒粒独立的晶粒
半导体制造工艺流程
半导体相关知识
本征材料：纯硅 9-10个9 250000Ω.cm
N型硅： 掺入V族元素--磷P、砷As、锑Sb P型硅： 掺入 III族元素—镓Ga、硼B PN结：
P
--
--
+++++
揭秘半导体制造全流程(上篇)
为帮助大家了解和认识半导体及相关工艺，我们将以三期文章推送，为大家逐一介绍每个步骤。
当听到“半导体”这个词时，你会想到什么？它听起来复杂且遥远，但其实已经渗透到我们生活的各个方面：从智能手机、笔记本电脑、信用卡到地铁，我们日常生活所依赖的各种物品都用到了半导体。
每个半导体产品的制造都需要数百个工艺，泛林集团将整个制造过程分为八个步骤：晶圆加工-氧化-光刻-刻蚀-薄膜沉积-互连-测试-封装。
为帮助大家了解和认识半导体及相关工艺，我们将以三期微信推送，为大家逐一介绍上述每个步骤。
第一步晶圆加工所有半导体工艺都始于一粒沙子！因为沙子所含的硅是生产晶圆所需要的原材料。
晶圆是将硅(Si)或砷化镓(GaAs)制成的单晶柱体切割形成的圆薄片。
要提取高纯度的硅材料需要用到硅砂，一种二氧化硅含量高达95%的特殊材料，也是制作晶圆的主要原材料。
晶圆加工就是制作获取上述晶圆的过程。
①铸锭首先需将沙子加热，分离其中的一氧化碳和硅，并不断重复该过程直至获得超高纯度的电子级硅(EG-Si)。
高纯硅熔化成液体，进而再凝固成单晶固体形式，称为“锭”，这就是半导体制造的第一步。
硅锭（硅柱）的制作精度要求很高，达到纳米级，其广泛应用的制造方法是提拉法。
②锭切割前一个步骤完成后，需要用金刚石锯切掉铸锭的两端，再将其切割成一定厚度的薄片。
锭薄片直径决定了晶圆的尺寸，更大更薄的晶圆能被分割成更多的可用单元，有助于降低生产成本。
切割硅锭后需在薄片上加入“平坦区”或“凹痕”标记，方便在后续步骤中以其为标准设置加工方向。
③晶圆表面抛光通过上述切割过程获得的薄片被称为“裸片”，即未经加工的“原料晶圆”。
裸片的表面凹凸不平，无法直接在上面印制电路图形。
因此，需要先通过研磨和化学刻蚀工艺去除表面瑕疵，然后通过抛光形成光洁的表面，再通过清洗去除残留污染物，即可获得表面整洁的成品晶圆。
第二步氧化氧化过程的作用是在晶圆表面形成保护膜。
它可以保护晶圆不受化学杂质影响、避免漏电流进入电路、预防离子植入过程中的扩散以及防止晶圆在刻蚀时滑脱。
八个基本半导体工艺
八个基本半导体工艺半导体工艺是指将材料变成半导体器件的过程，其重要程度不言而喻。
在现代电子技术中，半导体器件已经成为核心，广泛应用于计算机、通讯、能源、医疗、交通等各个领域。
这里我们将介绍八个基本的半导体工艺。
1. 晶圆制备工艺晶圆是半导体器件制造的关键材料，其制备工艺又被称为晶圆制备工艺。
晶圆制备工艺包括：单晶生长、切片、去除表面缺陷等。
单晶生长是指将高纯度的半导体材料通过熔融法或气相沉积法制成单晶，在这个过程中需要控制晶体生长速度、温度、压力等因素，以保证晶体质量。
切片是指将单晶切成厚度为0.5 mm左右的晶片，这个过程中需要控制切割角度、切割速度等因素，以保证晶片质量。
去除表面缺陷是指通过化学机械抛光等方式去除晶片表面缺陷，以保证晶圆表面平整度。
2. 氧化工艺氧化工艺是指将半导体器件表面形成氧化物层的过程。
氧化工艺可以通过湿法氧化、干法氧化等方式实现。
湿法氧化是将半导体器件置于酸性或碱性液体中，通过化学反应形成氧化物层。
干法氧化是将半导体器件置于高温气氛中，通过氧化反应形成氧化物层。
氧化工艺可以提高半导体器件的绝缘性能、稳定性和可靠性。
3. 沉积工艺沉积工艺是指将材料沉积在半导体器件表面形成薄膜的过程。
沉积工艺包括物理气相沉积、化学气相沉积、物理溅射沉积等。
物理气相沉积是将材料蒸发或溅射到半导体器件表面，形成薄膜。
化学气相沉积是将材料化学反应后生成气体，再将气体沉积到半导体器件表面，形成薄膜。
物理溅射沉积是将材料通过溅射的方式，将材料沉积在半导体器件表面，形成薄膜。
沉积工艺可以改善半导体器件的电学、光学、机械性能等。
4. 电子束光刻工艺电子束光刻工艺是指通过电子束照射对光刻胶进行曝光，制作出微米级别的图形的过程。
电子束光刻工艺具有高分辨率、高精度和高速度等优点，是制造微电子元器件的必要工艺。
5. 金属化工艺金属化工艺是指将金属材料沉积在半导体器件表面形成导电层的过程。
金属化工艺包括：电镀、化学镀、物理气相沉积等。
半导体制造工艺流程
半导体制造工艺流程一、引言随着现代科技的飞速发展，半导体技术成为了各个领域中不可或缺的重要基础。
而半导体制造工艺流程则是半导体晶圆生产的关键环节之一、本文将详细介绍半导体制造工艺流程的基本步骤和各个环节所涉及的具体工艺。
二、半导体制造工艺流程1.半导体晶圆清洁：首先需要将半导体晶圆进行清洁处理，以去除表面的杂质和污染物。
这一步骤通常通过使用化学溶液进行清洗，如硝酸、氢氟酸等。
2.晶圆扩散：在晶圆表面进行扩散处理，将一些所需的杂质元素或金属离子引入到晶圆表面，以调整半导体材料的电学性能。
这一步骤通常使用扩散炉进行，通过加热晶圆并与所需气体反应，使其在晶圆表面沉积。
3.光罩制备：通过利用光刻技术，制备用于掩膜的光罩。
光罩是由光刻胶覆盖的晶片，通过在特定区域曝光和显影，形成所需的图案。
4.光刻：将光罩与晶圆进行对位，通过紫外线照射和显影，将光刻胶所曝光区域中的图案转移到晶圆表面。
这一步骤可以定义出晶圆上的电路结构。
5.蚀刻：通过使用化学腐蚀物溶液，将未被光刻胶保护的区域进行蚀刻，以便去除不需要的物质。
这一步骤通常使用干法或湿法蚀刻。
6.沉积：在晶圆表面沉积所需的物质层，如金属、氧化物等。
通过化学气相沉积或物理气相沉积的方法进行。
这一步骤用于制备导线、电容器等元件的电介质层或金属电极。
7.退火：通过加热晶圆并使用气体或纯净的其中一种环境，使其在特定温度和时间下进行退火处理。
这一步骤旨在消除应力，提高晶圆的导电性和结构完整性。
8.电镀：在晶圆表面涂覆金属层，通常使用电化学方法进行。
这一步骤主要用于形成连接器或其他需要导电层的电路结构。
9.封装测试：将晶圆进行切割和封装，形成单个芯片。
然后通过进行功能测试和可靠性测试，以确保芯片的质量和性能。
10.出厂测试：对封装好的芯片进行全面的测试和筛选，以确保只有符合规格要求的芯片进入市场。
三、结论以上是半导体制造工艺流程的基本步骤和环节。
每个步骤都是半导体制造中不可或缺的重要环节，一环扣一环，相互依赖。
半导体制造工艺流程
半导体制造工艺流程1. 引言半导体是现代电子技术的基石，广泛应用于计算机、通信、消费电子等领域。
半导体制造工艺流程是将纯度高的硅片转化为集成电路的过程，涵盖了多个步骤和层次，对产品质量的影响至关重要。
2. 半导体制造工艺流程概述半导体制造工艺流程主要包括晶圆制备、沉积、光刻、离子注入、薄膜沉积、清洗、封装等步骤。
每一步骤都有其特定的材料和工艺要求。
2.1 晶圆制备晶圆制备是半导体制造的第一步，它的纯度和平整度直接影响后续工艺的成功与否。
晶圆制备包括硅片选钢、切割、修整、清洗等步骤。
2.2 沉积沉积步骤是在晶圆上加工薄膜材料，常见的沉积方法包括化学气相沉积（CVD）、物理气相沉积（PVD）等。
薄膜材料可以是金属、氧化物或者多层膜结构。
2.3 光刻光刻是将模板上的图案转移到晶圆上的关键步骤。
首先，需要制备光刻胶，然后将光刻胶涂覆在晶圆上，接着使用光刻机进行曝光、显影等步骤，最终形成光刻图案。
2.4 离子注入离子注入是通过将掺杂物注入晶圆表面来改变半导体材料的电学性质。
它可以实现区域选择性掺杂，对半导体器件的电学特性进行精确控制。
2.5 薄膜沉积薄膜沉积是在特定的区域上制备一层薄膜，以实现特定的功能或保护底层材料。
薄膜沉积常用方法包括化学气相沉积和物理气相沉积。
2.6 清洗清洗步骤的主要目的是去除残留的杂质、污染物和光刻胶等。
清洗过程采用一系列的化学液体和超声波等技术。
2.7 封装封装是将晶圆上的器件与外部电路连接并封装起来的过程。
常见的封装方式包括芯片级封装和模块级封装。
3. 工艺控制与质量管理为保证半导体制造过程的稳定性和质量，需要进行严格的工艺控制和质量管理。
3.1 工艺控制工艺控制包括参数设定、过程监控、设备校准等。
需要通过统计分析、实时反馈等手段，控制关键工艺参数在合理范围内。
3.2 质量管理质量管理通过各个制程步骤的检测和评估，确保产品符合设计要求。
质量管理包括原材料检查、工艺检验、器件测试等环节。
半导体工艺流程
半导体工艺流程半导体工艺流程是指半导体器件制造过程中的各个步骤和技术。
半导体器件是一种用于集成电路、传感器、光电器件等领域的重要材料。
下面将介绍半导体工艺流程的主要步骤。
首先是晶圆的制备。
晶圆是半导体芯片制造的基础材料，通常由单晶硅材料制成。
其制备过程包括：清洗晶圆表面，去除杂质和氧化层；将晶圆放入高温炉中，在特定的温度和气氛下生长单晶硅层；然后再清洗并切割晶圆，使其成为适合加工的小片。
接下来是沉积层的制备。
沉积层是指在晶圆表面沉积一层薄膜，用于制造半导体器件的特定结构。
常用的沉积技术包括化学气相沉积（CVD）和物理气相沉积（PVD）等。
在这一步骤中，可以选择沉积多种材料，如硅氧化物、金属等。
然后是光刻。
光刻是指通过掩膜和光源将特定图案投射到硅片上，从而在沉积层上形成特定的结构。
光刻技术的核心是光刻胶，光刻胶可以在光照下发生化学反应，并形成可固化的模板，然后通过显影将未固化的光刻胶去除。
通过多次叠加光刻步骤，可以逐渐形成复杂的电路结构。
接下来是蚀刻。
蚀刻是指将不需要的材料从晶圆表面去除，只保留所需结构的过程。
蚀刻可以分为湿蚀刻和干蚀刻两种方式，其中湿蚀刻通常使用化学试剂进行腐蚀，而干蚀刻则利用高能粒子或化学气体对材料表面进行蚀刻。
然后是离子注入。
离子注入是将特定离子注入晶圆表面，改变晶圆的导电性能或其他特性。
离子注入通常是通过离子加速器将离子束引入晶圆，目标是将离子深入到晶体表面以下，形成特定的材料或者结构。
最后是封装和测试。
封装是指将制造好的芯片封装成具有引脚和外封装的半导体器件，以保护芯片并方便连接外部电路。
测试是对封装好的器件进行功能和性能测试，以确保其符合设计要求。
综上所述，半导体工艺流程是一个复杂的制造过程，涉及多个步骤和技术。
精确控制每个步骤的参数和质量，可确保制造出高质量的半导体器件。
随着半导体技术的不断进步，新的材料和工艺也在不断出现，推动着半导体工艺的发展。
半导体工艺讲解
半导体工艺讲解(1)--掩模和光刻（上）概述光刻工艺是半导体制造中最为重要的工艺步骤之一。
主要作用是将掩膜板上的图形复制到硅片上，为下一步进行刻蚀或者离子注入工序做好准备。
光刻的成本约为整个硅片制造工艺的1/3，耗费时间约占整个硅片工艺的40～60%。
光刻机是生产线上最贵的机台，5～15百万美元/台。
主要是贵在成像系统（由15～20个直径为200～300mm的透镜组成）和定位系统（定位精度小于10nm）。
其折旧速度非常快，大约3～9万人民币/天，所以也称之为印钞机。
光刻部分的主要机台包括两部分：轨道机（Tracker），用于涂胶显影；扫描曝光机（Scanning )光刻工艺的要求：光刻工具具有高的分辨率；光刻胶具有高的光学敏感性；准确地对准；大尺寸硅片的制造；低的缺陷密度。
光刻工艺过程一般的光刻工艺要经历硅片表面清洗烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、刻蚀、检测等工序。
1、硅片清洗烘干（Cleaning and Pre-Baking）方法：湿法清洗＋去离子水冲洗＋脱水烘焙（热板150～2500C,1～2分钟，氮气保护）目的：a、除去表面的污染物（颗粒、有机物、工艺残余、可动离子）；b、除去水蒸气，是基底表面由亲水性变为憎水性，增强表面的黏附性（对光刻胶或者是HMDS-〉六甲基二硅胺烷）。
2、涂底（Priming)方法：a、气相成底膜的热板涂底。
HMDS蒸气淀积，200～2500C,30秒钟；优点：涂底均匀、避免颗粒污染；b、旋转涂底。
缺点：颗粒污染、涂底不均匀、HMDS用量大。
目的：使表面具有疏水性，增强基底表面与光刻胶的黏附性。
3、旋转涂胶（Spin-on PR Coating）方法：a、静态涂胶（Static）。
硅片静止时，滴胶、加速旋转、甩胶、挥发溶剂（原光刻胶的溶剂约占65～85%,旋涂后约占10～20%）；b、动态（Dynamic）。
低速旋转（500rpm_rotation per minute）、滴胶、加速旋转（3000rpm）、甩胶、挥发溶剂。
半导体八大工艺顺序
半导体八大工艺顺序引言半导体技术是现代电子工业的核心基础，它在信息科技、通讯、能源、医疗等领域均有广泛应用。
而半导体制造则是半导体技术的关键环节之一。
本文将深入探讨半导体制造的八大工艺顺序，分别是：晶圆加工、描画、掺杂、扩散、薄膜沉积、光刻、蚀刻和封装。
晶圆加工晶圆加工是半导体制造的第一步，它将单晶硅材料切割成薄片，并对其进行清洁和平坦化处理。
晶圆通常具有标准尺寸，如6英寸、8英寸或12英寸，以便于后续工艺的继续进行。
•清洁：首先，晶圆需要通过化学溶液进行清洗，以去除表面的杂质和污染物。
常用的清洁方法包括浸泡法和喷淋法。
•平坦化：清洁后的晶圆表面可能存在微小凹凸不平，为了使其表面光滑均匀，通常会使用机械或化学机械打磨，将其平坦化。
描画描画是在晶圆上绘制电路图案的过程。
这些图案通常通过光刻工艺实现，将光敏胶涂覆到晶圆表面，然后通过光刻曝光和显影，形成所需的图案。
•光敏胶涂覆：将光敏胶涂覆在晶圆表面，形成一层均匀的胶膜，以保证光刻图案的精度。
•光刻曝光：将光刻层覆盖的晶圆暴露在紫外线下，使用光刻掩模板进行光刻曝光。
掩模板上的精细图案通过光的聚焦，将其转移到晶圆上。
•显影：通过化学显影将未暴露于光的胶液部分溶解掉，并固化受光照射的部分，从而形成所需的图案。
掺杂是为了改变半导体材料的导电性能而进行的加工步骤。
掺杂通常是将一些杂质原子引入半导体晶体中，改变电子浓度和类型。
•清洁：在掺杂过程中，晶圆需要进行再次清洗，以去除掺杂之前形成的氧化层和其他污染物。
•掺杂：掺杂时，晶圆会被加热到高温，然后通过热扩散或离子注入的方式将杂质原子引入晶圆中。
掺杂的杂质原子种类和浓度可以根据所需的电子性质进行调控。
•固化：掺杂完成后，晶圆需要再次进行固化处理，以保证杂质原子的稳定性和均匀性。
扩散扩散是指将掺杂材料中的杂质原子通过加热使其在半导体材料中扩散并分布均匀。
扩散工艺可以改变半导体的导电性能和结构特性。
•清洁：与其他工艺步骤一样，晶圆需要清洗以去除杂质和污染物。
半导体工艺流程简介
AL
P+ P-SUB
集成电路中电阻2
发射区扩散电阻
SiO2 P+ N+ N-epi N+-BL P-SUB R
R
P+
集成电路中电阻3
基区沟道电阻
SiO2 P+ P N+ R
R
N-epi
N+-BL P-SUB
P+
集成电路中电阻4
外延层电阻
SiO2 P+ N+ P N-epi P-SUB R
R
P+
第五次光刻—引线接触孔
•
SiO2 P N+
N+-BL
P+
P
N+-BL
N-epi P+ N-epi
P+
P-SUB
去SiO2—氧化--涂胶—烘烤---掩膜（曝光）---显影---坚膜 —蚀刻—清洗—去膜—清洗
第六次光刻—金属化内连线：反刻铝
•
AL
P P+ N+-BL
N-epiP+N-epi
P N+ P+ N+-BL
半导体制造工艺流程分析
B+
P-
N-Si
CMOS集成电路工艺 --以P阱硅栅CMOS为例
• 8。光Ⅴ---多晶硅光刻，形成多晶硅栅及 多晶硅电阻
多晶硅
P-
N-Si
CMOS集成电路工艺 --以P阱硅栅CMOS为例
• 9。光ⅤI---P+区光刻，P+区注入。形成 PMOS管的源、漏区及P+保护环。
第四次光刻—N+发射区扩散孔
• 集电极和N型电阻的接触孔,以及外延层的反偏孔。 • Al—N-Si 欧姆接触：ND≥1019cm-3，
P P+
N+-BL
N+
P+ NP-epi
P+
N+-BL
P-SUB
SiO2
去SiO2—氧化--涂胶—烘烤---掩膜（曝光）---显影---坚膜 —蚀刻—清洗—去膜—清洗—扩散
一般清洗技术
工艺
清洁源
剥离光刻胶 氧等离子体
容器
清洁效果
平板反应器 刻蚀胶
去聚合物
H2SO4:H2O=6:1
去自然氧化层 HF:H2O<1:50
旋转甩干
氮气
溶液槽 溶液槽 甩干机
除去有机物 产生无氧表面 无任何残留物
RCA1#(碱性) RCA2#(酸性)
NH4OH:H2O2:H2O= 溶液槽
1:1:1.5
• 後段（Back End） 构装（Packaging）、 测试制程（Initial Test and Final Test）
一、晶圆处理制程
• 晶圆处理制程之主要工作为在矽晶圆上制作电路与 电子元件（如电晶体、电容体、逻辑闸等），为上 述各制程中所需技术最复杂且资金投入最多的过程 ， 以微处理器（Microprocessor）为例，其所需处理 步骤可达数百道，而其所需加工机台先进且昂贵， 动辄数千万一台，其所需制造环境为为一温度、湿 度与 含尘（Particle）均需控制的无尘室（CleanRoom），虽然详细的处理程序是随著产品种类与所 使用的技术有关；不过其基本处理步骤通常是晶圆 先经过适 当的清洗（Cleaning）之後，接著进行氧 化（Oxidation）及沈积，最後进行微影、蚀刻及离 子植入等反覆步骤，以完成晶圆上电路的加工与制 作。
半导体工艺流程简介
二、晶圆针测制程
• 经过Wafer Fab之制程後，晶圆上即形成 一格格的小格 ，我们称之为晶方或是晶粒 （Die），在一般情形下，同一片晶圆上 皆制作相同的晶片，但是也有可能在同一 片晶圆 上制作不同规格的产品；这些晶圆 必须通过晶片允收测试，晶粒将会一一经 过针测（Probe）仪器以测试其电气特性， 而不合格的的晶粒将会被标上记号（Ink Dot），此程序即 称之为晶圆针测制程 （Wafer Probe）。然後晶圆将依晶粒 为单位分割成一粒粒独立的晶粒
半导体制造工艺流程
半导体相关知识
• 本征材料：纯硅 9-10个9 250000Ω.cm • N型硅： 掺入V族元素--磷P、砷As、锑 Sb • P型硅： 掺入 III族元素—镓Ga、硼B • PN结：
- - ++ P - - + N - - ++
半 导体元件制造过程可分为
• 前段（Front End）制程 晶圆处理制程（Wafer Fabrication；简称 Wafer Fab）、 晶圆针测制程（Wafer Probe）； • 後段（Back End） 构装（Packaging）、 测试制程（Initial Test and Final Test）
AL
P+ P-SUB
集成电路中电阻2
发射区扩散电阻
SiO2 P+ N+ N-epi N+-BL P-SUB R
R
P+
集成电路中电阻3
基区沟道电阻
SiO2 P+ P N+ R
R
N-epi
N+-BL P-SUB
P+
集成电路中电阻4
外延层电阻
SiO2 P+ N+ P N-epi P-SUB R
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八大半导体工艺顺序剖析
八大半导体工艺顺序剖析
在现代科技领域中，半导体材料和器件扮演着重要的角色。
作为电子设备的基础和核心组件，半导体工艺是半导体制造过程中不可或缺的环节。
有关八大半导体工艺顺序的剖析将会有助于我们深入了解半导体制造的工作流程。
本文将从简单到复杂，逐步介绍这八大工艺的相关内容。
1. 排版工艺（Photolithography）
排版工艺是半导体制造过程中的首要步骤。
它使用光刻技术，将设计好的电路图案转移到硅晶圆上。
排版工艺需要使用光刻胶、掩膜和曝光设备等工具，通过逐层叠加和显影的过程，将电路图案转移到硅晶圆上。
2. 清洗工艺（Cleaning）
清洗工艺在排版工艺之后进行，用于去除光刻胶和其他污染物。
清洗工艺可以采用化学溶液或高纯度的溶剂，保证硅晶圆表面的干净和纯净。
3. 高分辨率电子束刻蚀（High-Resolution Electron Beam
Lithography）
高分辨率电子束刻蚀是一种先进的制造技术。
它使用电子束在硅晶圆表面进行刻蚀，以高精度和高分辨率地制作微小的电路图案。
4. 电子束曝光系统（Electron Beam Exposure Systems）
电子束曝光系统是用于制造高分辨率电子束刻蚀的设备。
它具有高能量电子束发射器和复杂的控制系统，能够精确控制电子束的位置和强度，实现微米级别的精细曝光。
5. 高能量离子注入（High-Energy Ion Implantation）
高能量离子注入是半导体器件制造中的一项重要工艺。
通过将高能量离子注入到硅晶圆表面，可以改变硅晶圆的电学性质，实现电路中的控制和测量。
6. 薄膜制备与沉积（Film Deposition）
薄膜制备与沉积是制造半导体器件的关键工艺之一。
这个工艺将薄膜材料沉积在硅晶圆表面，包括化学气相沉积、物理气相沉积和溅射等方法。
这些薄膜能够提供电介质、导电材料或阻挡层等功能。
7. 设备和工艺完善（Equipment and Process Optimization）
设备和工艺完善的步骤是优化半导体制造工艺的关键。
在这个阶段，工程师需要对设备和工艺进行调整和改进，以提高制造效率和器件性能。
这个步骤包括工厂布局、设备校准和工艺参数优化等。
8. 检测和测试（Testing and Characterization）
检测和测试是半导体工艺流程的最后一步。
在这个阶段，半导体器件
将会进行各种测试，以验证其性能和可靠性。
这些测试包括电特性测试、热特性测试和可靠性测试等，旨在保证器件符合设计和制造要求。
通过对八大半导体工艺顺序的剖析，我们可以更好地理解半导体制造
的复杂过程。
这些工艺需要高度精确的设备和技术支持，以确保半导
体器件的质量和可靠性。
随着科技的不断进步，对这些工艺的深入研
究和创新将会推动半导体制造的发展，为我们带来更强大和高效的电
子设备。
我对这个主题的观点和理解是，半导体工艺顺序的每个步骤都至关重要。
每个步骤的精确控制和优化都能够对半导体器件的性能产生显著
的影响。
这些工艺中的技术和设备也在不断发展，以适应新的工艺要
求和挑战。
八大半导体工艺顺序剖析提供了深入了解半导体制造过程的机会。
这
些工艺是半导体芯片制造的核心步骤，对电子设备的性能和可靠性起
着决定性的作用。
通过不断改进和创新，我们可以推动半导体制造技
术的发展，为电子产品的进步和创新做出贡献。
八大半导体工艺顺序
剖析，现代半导体制造的核心步骤
1. 引言
半导体器件在现代电子产品中起着至关重要的作用。
为了确保半导体
器件的性能和可靠性，必须对其进行一系列测试。
这些测试包括电特
性测试、热特性测试和可靠性测试等，旨在验证器件是否符合设计和
制造要求。
通过对八大半导体工艺顺序的剖析，我们可以更好地理解
半导体制造的复杂过程，为半导体制造技术的发展做出贡献。
2. 八大半导体工艺顺序概述
八大半导体工艺顺序包括晶圆制备、刻蚀、沉积、光刻、扩散、离子
注入、退火和封装。
这些工艺步骤需要高度精确的设备和技术支持，
以确保半导体器件的质量和可靠性。
3. 晶圆制备
晶圆制备是半导体制造的第一步，也是最基础的工艺步骤。
在这个步
骤中，硅单晶材料被切割成圆片，并进行表面的清洗和处理。
这些步
骤的精确控制对后续工艺的进行至关重要。
4. 刻蚀
刻蚀是一种通过化学或物理方法去除晶圆上不需要的材料的工艺步骤。
刻蚀可以用于清除晶圆表面的氧化层，或者形成器件结构中的空穴或
沟槽。
刻蚀的精确度和均匀性对保证器件的性能至关重要。
5. 沉积
沉积是一种将材料沉积到晶圆表面的工艺步骤。
沉积可以用于形成绝
缘层、金属层或半导体层等。
不同的沉积方法包括化学气相沉积、物
理气相沉积和溅射沉积等。
沉积的均匀性和密度对半导体器件的质量
和性能至关重要。
6. 光刻
光刻是一种通过光敏材料和光照来定义器件结构的工艺步骤。
在光刻
过程中，光敏材料被暴露在紫外线下，然后经过显影和固化等步骤。
光刻的精确度和分辨率对于制造精细结构的器件至关重要。
7. 扩散
扩散是一种通过高温处理将杂质元素引入晶圆中的工艺步骤。
扩散可
以用于调制材料的导电性能，形成PN结构或制造晶体管等。
扩散的
深度和浓度控制对于调制器件的性能至关重要。
8. 离子注入
离子注入是一种通过加速和注入离子束来改变材料性质的工艺步骤。
离子注入可以用于形成与电子激发有关的材料特性，例如形成PN结
或改变导电性能。
离子注入的能量和剂量控制对于调制器件的性能至
关重要。
9. 退火
退火是一种通过高温处理来调整材料内部晶体结构和缺陷的工艺步骤。
退火可以用于去除晶体缺陷、提高晶体质量或修复器件结构。
退火的
温度和时间以及气氛的控制对于器件的质量和性能至关重要。
10. 封装
封装是将器件封装到外部包装中以保护和连接器件的工艺步骤。
封装
可以提供器件的机械强度和电气连接，并保护器件免受外部环境的影响。
封装材料和封装工艺对于器件的可靠性和使用寿命至关重要。
11. 结论
八大半导体工艺顺序的剖析使我们对半导体制造过程有了更深入的了解。
这些工艺步骤对于半导体器件的性能和可靠性起着决定性的作用。
随着科技的不断进步，对这些工艺的深入研究和创新将会推动半导体
制造的发展，为我们带来更强大和高效的电子设备。
通过不断改进和
创新，我们可以推动半导体制造技术的发展，为电子产品的进步和创
新做出贡献。
