第一章编程基础 1.1 西门子 802D 系统简介 西门子 802D 系统是西门子公司在2002 年针对中国大陆市场发行 的一款全简体中文的数控系统,它以其友好的操作界面,强大的数 控加工功能,在国内数控机床中占有了非常大的比重.西门子 802D 系统是西门子 840D 系统的简化版,拥有大部分 840D 的数控功能, 窗口式操作界面,极大的方便操作人员的使用,并拥有非常强大的 维护、诊断功能。 1.2 编程基础知识
G0 G90 Z-50
（绝对值编程格式，点 B 至点 W 距离为 50mm）
Z=IC （-70）
(编程格式仍为绝对值方式，但由于使用了 IC 指定移动 数据 ，所以点 B 到点 C 的移动在编程中是增量格式)
Z-420
Hale Waihona Puke （绝对值编程格式，点 D 到点 W 为 420mm）
或
G0 G91 Z-50
（增量值编程格式，点 B 至点 A 距离为 50mm）
中的程序应改为：
G0 G91 Z-50 Z-70
Z-300 或
G0 G90 Z-50
Z-120
Z-420 在同一个加工程序段中，不允许重复使用 G90/G91 指令，如果需要绝对、增量 数据同时存在与一个程序段中，程编人员可以使用 AC/IC 指令混合编程。
如图，仍然假设刀具在点 A 上，刀具依次从点 A 移动至点 D
圆心坐标是指圆弧中心相对与圆弧起点的坐标值，I 代表 X 方向圆心坐标相对于
西门子 802D 系统操作编程说明书 目录部分： 第一篇 编程说明 第一章编程基础 1.1 西门子 802D 系统简介 1.2 编程基础知识 1.3 程序的构成 第二章G 功能指令详解 2.1 概述 2.1.1 数控车床中轴的定义 2.1.2 各坐标系含义 2.1.3 零点偏置 2.1.4 绝对及增量式编程 2.2 G 代码介绍 2.2.1 快速定位 G00 2.2.2 直线插补 G01 2.2.3 圆弧插补 G02、G03 2.2.4 刀尖圆弧半径补偿 2.2.5 暂停 G04 2.2.6 工件坐标系及零点偏置 2.2.7 螺纹切削 G33 2.2.8 每分钟、每转进给 G94、G95
SIEMENS802D加工中心操作
点击操作面板中的按钮.魏一进入“手动”方式；
适当点击操作面板上的’火心 +丫 "十可一工按钮，将机床 移动到X方向一侧大致位置，在手动状态下，点击操作面板上的或 按 钮，使主轴转动。未与工件接触时，寻边器上下两部分处于偏心状态。
移动到大致位置后，可采用手轮方式移动机床，寻边器偏心幅度逐渐减小，直至 上下半截几乎处于同一条轴心线上，若此时再进行增量或手动方式的小幅度进给 时，寻边器下半部突然大幅度偏移。即认为此时寻边器与工件恰好吻合。
通过点击.兰三，一工.工，t叵按钮，将机床移动到X方向一侧大
致位置。
移动到大致位置后，可以采用手轮调节方式移动机床， 基准工具和零件之间 被插入塞尺。
将工件坐标系原点到X方向基准边的距离记为X2；将塞尺厚度记为X3（此 处为1mm;将基准工具直径记为X4（可在选择基准工具时读出，刚性基准工 具的直径为14mr）i，将X2+X3+X4/2记为DX
Z轴回参考点：点击按钮］也，Z轴将回到参考点，回到参考点之后，Z轴 的回零灯将从冋变为
X轴回参考点：点击按钮，X轴将回到参考点，回到参考点之后，X轴 的回零灯将从冋变为①
丫轴回参考点：点击按钮］也，丫轴将回到参考点，回到参考点之后，丫轴 的回零灯将从变为
回参考点前的界面如图9-2-2-1所示:
回参考点后的界面如图9-2-2-2所示:
（2）寻边器
寻边器有固定端和测量端两部分组成。固定端由刀具夹头夹持在机床主轴 上，中心线与主轴轴线重合。在测量时，主轴以400-600r旋转。通过手动方式， 使寻边器向工件基准面移动靠近，让测量端接触基准面。在测量端未接触工件时， 固定端与测量端的中心线不重合，两者呈偏心状态。当测量端与工件接触后，偏 心距减小，这时使用点动方式或手轮方式微调进给， 寻边器继续向工件移动，偏 心距逐渐减小。当测量端和固定端的中心线重合的瞬间，测量端会明显的偏出， 出现明显的偏心状态。这是主轴中心位置距离工件基准面的距离等于测量端的半 径。
西门子数控系统802D_操作手册资料
目录西门子802D数控铣床1第一章数控系统面板1 1.1数控系统面板1 1.2机床控制面板3 1.3屏幕显示区4第二章手动操作5 2.1返回参考点5 2.2JOG运行方式6 2.3MDA运行方式8第三章程序编辑 10 3.1进入程序管理方式 10 3.2软键 10 3.3输入新程序 11 3.4编辑当前程序 12第四章数据设置 13 4.1进入参数设定窗口 13 4.2设置刀具参数及刀补参数 1314.3设置零点偏置值 17第五章自动运行操作 185.1进入自动运行方式 18 5.2软键 18 5.3选择和启动零件程序 19 5.4停止、中断零件程序 20西门子802D数控车床 21第一章数控系统面板 21 1.1屏幕显示区 24 1.2数控系统面板 24 1.2机床控制面板 25第二章开机和回参考点 27 2.1开机 27 2.2回参考点 27第三章手动操作 28 3.1JOG运行方式 28 3.2进给速度选择 28 3.3点动快速移动 28 3.4增量进给 28 3.5屏幕显示操作及说明 29 3.6MDA运行方式 29第四章程序编辑 3124.1程序窗口 31 4.2输入新程序 32 4.3编辑零件程序 33第五章数据设置 355.1输入刀具参数及刀具补偿参数 35 5.2输入零点偏置值 37第六章自动运行操作 396.1自动方式窗口 39 6.2选择和启动零件程序 39 6.3程序段搜索 40 6.4停止和中断零件程序 40 6.5中断后的再定位 41 6.6执行外部程序 41 6.7程序控制 42西门子802D三轴立式加工中心 44第一章数控系统面板 44 1.1数控系统面板 44 1.2机床控制面板 46 1.3屏幕显示区 47第二章手动操作 48 2.1返回参考点 48 2.2JOG运行方式 4932.3MDA运行方式 51第三章程序编辑 533.1进入程序管理方式 53 3.2软键 53 3.3输入新程序 54 3.4编辑当前程序 55第四章数据设置 564.1进入参数设定窗口 56 4.2设置刀具参数及刀补参数 56 4.3设置零点偏置值 60第五章自动运行操作 615.1进入自动运行方式 61 5.2软键 61 5.3选择和启动零件程序 62 5.4停止、中断零件程序 63西门子802S数控铣床 64第一章数控系统面板 64 1.1系统操作面板 64 1.2机床控制面板 66 1.3屏幕显示区 67第二章开机和回参考点 68 2.1开机 6842.2回参考点 68第三章手动操作 703.1JOG运行方式 70 3.2MDA运行方式 70第四章程序编辑 724.1程序窗口 72 4.2自动运行操作 72第五章参数设定 745.1输入刀具参数及刀具补偿参数 74 5.2输入零点偏置值 77西门子802S数控车床 78第一章数控系统面板 78 1.1系统操作面板 78 1.2机床控制面板 80 1.3屏幕显示区 81第二章开机和回参考点 82 2.1开机 82 2.2回参考点 82第三章手动操作 84 3.1JOG运行方式 84 3.2MDA运行方式 84第四章程序编辑 8654.1程序窗口 86 4.2自动运行操作 86第五章参数设定 885.1输入刀具参数及刀具补偿参数 88 5.2输入零点偏置值 9161西门子802D 数控铣床第一章 数控系统面板1.1数控系统面板按键功能 按键功能 报警应答键 通道转换键信息键 未使用翻页键光标键 选择/转换键加工操作区域键程序操作区域键2参数操作区域键程序管理操作区域键 报警/系统操作区域键字母键 上档键转换对应字符数字键上档键转换对应字符 上档建 控制键 替换键 空格键 退格删除键 删除键 插入键制表键回车/输入键31.2机床控制面板按键功能 按键功能 增量选择键 点动 参考点 自动方式 单段 手动数据输入 主轴正转主轴翻转主轴停 Z 轴点动X 轴点动 Y 轴点动 快进键 复位键 数控停止数控启动4急停键主轴速度修调进给速度修调1.3屏幕显示区显示屏右侧和下方的灰色方块为菜单软键，按下软键，可以进入软键左侧或上方对应的菜单。
802D 操作编程手册(铣床)_部分1
1.4 1.5 2 3
开机和回参考点 ........................................................................................................................2-1 参数设定 ...................................................................................................................................3-1 3.1 输入刀具参数及刀具补偿参数 ....................................................................................... 3-1 3.1.1 建立新刀具 ..................................................................................................... 3-3 3.1.2 确定刀具补偿值.............................................................................................. 3-4 3.1.3 使用探头确定刀具补偿值 ............................................................................... 3-6 3.1.4 探头设定 ........................................................................................................ 3-7 刀具监控 ....................................................................................................................... 3-9 输入/修改零点偏置值 .................................................................................................. 3-10 3.3.1 计算零点偏置值............................................................................................ 3-11 编程设定数据—“参数”操作区 ................................................................................. 3-13 R参数—“偏置/参数”操作区 ..................................................................................... 3-16 JOG运行方式—“加工”操作区 ................................................................................... 4-2 4.1.1 手轮的选通 ..................................................................................................... 4-5 MDA运行方式（手动输入） ......................................................................................... 4-6 4.2.1 端面铣削 ........................................................................................................ 4-9 选择和启动零件程序 ..................................................................................................... 5-5 程序段搜索—“加工”操作区 ....................................................................................... 5-6 “停止”、“中断”零件程序 ....................................................................................... 5-7 中断后重新返回 ............................................................................................................ 5-7 中断后重新定位 ............................................................................................................ 5-8 执行外部程序（由RS232接口输入） ............................................................................ 5-8 输入新程序—“程序”操作区 ....................................................................................... 6-3 零件程序的编辑—“程序”运行方式 ............................................................................ 6-4 I
西门子 D系统操作编程说明书
西门子802D系统操作编程说明书目录部分：第一篇编程说明第一章编程基础1.1西门子802D系统简介1.2编程基础知识1.3程序的构成第二章G功能指令详解2.1概述2.1.1数控车床中轴的定义2.1.2各坐标系含义2.1.3零点偏置2.1.4绝对及增量式编程2.2G代码介绍2.2.1快速定位G002.2.2直线插补G012.2.3圆弧插补G02、G032.2.4刀尖圆弧半径补偿2.2.5暂停G042.2.6工件坐标系及零点偏置2.2.7螺纹切削G332.2.8每分钟、每转进给G94、G952.2.0恒线速切削控制G96第三章高级编程及循环功能3.1子程序功能3.2计算参数R及各计算功能3.3车削循环功能3.3.1CYCLE95毛坯切削3.3.2CYCLE97螺纹切削循环3.3.3第二篇操作说明第一章基础介绍第二章安全操作第三章手动操作3.1回零的操作3.2手动轴的操作3.2.1手动轴的移动3.2.2手轮的操作3.3主轴的操作3.3.1正、反点的操作3.3.2正、反转的操作3.3.2.1主轴换档的操作第四章编辑操作4.1程序的建立4.2程序编辑4.3程序的检查4.4程序的运行4.5自动加工功能的使用4.5.1DRY空运行4.5.2M01有条件程序停止和M00无条件程序停止4.5.3SKP跳过程序段4.5.4PRT程序测试4.5.5第五章参数设置操作5.1刀具参数5.2手动参数5.3设定参数5.4R参数5.5第六章通讯操作6.1程序的读入及读出6.2存储卡的使用6.3在线加工的使用6.4第七章第一篇编程说明第一章编程基础1.1西门子802D系统简介西门子802D系统是西门子公司在2002年针对中国大陆市场发行的一款全简体中文的数控系统,它以其友好的操作界面,强大的数控加工功能,在国内数控机床中占有了非常大的比重.西门子802D 系统是西门子840D系统的简化版,拥有大部分840D的数控功能,窗口式操作界面,极大的方便操作人员的使用,并拥有非常强大的维护、诊断功能。
SIEMENS802D数控车床操作
SIEMENS 802D标准车床面板操作1.1面板简介SIEMENS 802D面板介绍按钮名称功能简介紧急停止按下急停按钮，使机床移动立即停止，并且所有的输出如主轴的转动等都会关闭点动距离选择在单步或手轮方式下,用于选择移动距离按钮手动方式手动方式，连续移动回零方式机床回零；机床必须首先执行回零操作，然后才可以运行自动方式进入自动加工模式。
单段当此按钮被按下时，运行程序时每次执行一条数控指令。
单程序段执行模式手动数据输入（MDA）主轴正转按下此按钮，主轴开始正转主轴停止按下此按钮，主轴停止转动主轴反转按下此按钮，主轴开始反转快速按钮在手动方式下，按下此按钮后，再按下移动按钮则可以快速移动机床移动按钮复位按下此键，复位CNC系统，包括取消报警、主轴故障复位、中途退出自动操作循环和输入、输出过程等。
循环保持程序运行暂停，在程序运行过程中，按下此按钮运行暂停。
按恢复运行运行开始程序运行开始主轴倍率修调将光标移至此旋钮上后,通过点击鼠标的左键或右键来调节主轴倍率。
进给倍率修调调节数控程序自动运行时的进给速度倍率，调节范围为0~120%。
置光标于旋钮上，点击鼠标左键，旋钮逆时针转动，点击鼠标右键，旋钮顺时针转动。
报警应答键通道转换键信息键上档键对键上的两种功能进行转换。
用了上档键，当按下字符键时，该键上行的字符（除了光标键）就被输出。
空格键删除键（退格自右向左删除字符键）删除键自左向右删除字符取消键制表键回车/输入键（1）接受一个编辑值。
（2）打开、关闭一个文件目录。
（3）打开文件翻页键按此键，进入机床操作区域加工操作区域键程序操作区域键参数操作区域按此键，进入参数操作区域键按此键，进入程序管理操作区域程序管理操作区域键报警/系统操作区域键选择转换键一般用于单选、多选框1.2机床准备1.2.1激活机床检查急停按钮是否松开，若未松开，将急停按钮松开1.2.2机床回参考点1）进入回参考点模式系统启动之后，机床将自动处于“回参考点”模式在其他模式下，依次点击按钮和进入“回参考点”模式2）回参考点操作步骤X轴回参考点点击按钮，X轴将回到参考点，回到参考点之后，X轴的回零灯将从变为；Z轴回参考点点击按钮，Z轴将回到参考点，回到参考点之后，Z轴的回零灯将从变为；回参考点前的界面如图8-2-2-1所示：回参考点后的界面如图8-2-2-2所示：图8-2-2-1回参考点前CRT界面图图8-2-2-2 机床回参考点后CRT界面图1.3对刀数控程序一般按工件坐标系编程，对刀过程就是建立工件坐标系与机床坐标系之间对应关系的过程。
XD-40配置SIEMENS802D数控系统操作说明书
XD-40配置SIEMENS802D数控系统操作说明书XD-40数控铣床电⽓使⽤说明书（SINUMERIK 802D系统）中华⼈民共和国⼤连机床集团有限责任公司序⾸先感谢您使⽤本公司的产品，我们深信您所购买的产品具有坚实与⾼精度的品质，配合适当的维护，在未来的时间⾥，将带给您更优越的加⼯产品品质。
由于本公司持续不断地提⾼产品性能，同时您也可能有特殊要求，因此您可能会发现送达贵公司的机床与本⽂件有些差异，此仅表⽰新的改善⽅案已运⽤到您的机床上。
如有任何问题，请随时与本公司联系。
说明书中的所有附图与画⾯，均只是⽤于图解说明，有助于⽤户了解。
说明书中并不提供所有构件的实际尺⼨或公差值。
本公司有对本产品、机床规格及各种机床⽂件进⾏修改或完善的权利，没有告知先前使⽤者这些修正或改善的义务。
本机床所有随机⽂件在未得到本公司书⾯同意前，不得以任何形式或⽅法来重新制作、翻印或影印。
本公司保留上述有关权利。
⽬录1、电⽓安全2、机床电⽓概述3、机床操作概述4、机床编程概述5、机床电⽓维修概述6、部分参数的设定1.1 安全预防本机床安装有许多安全设置，以避免遭受伤害或破坏，操作者不能仅依赖于本机床的这些保护装置，⽽应该了解以下各章节说明后，⽅可进⾏操作和维修。
切不可随意操作、维修机床。
否则将⼤⼤增加个⼈伤害、机床损伤的可能性。
经过对本⼿册的阅读以及结合您对机床操作的常识及经验，将会降低⾮加⼯时间、提升⽣产效率及提⾼操作机床的安全性。
因在特殊运⽤的场合⽽附加的安全因素必须加以考虑，请参考相关的安全作业规章制度。
重要守则★未经培训的⼈员禁⽌维护或操作本机床；★禁⽌操作⼯尝试维修本机床；★请谨慎⼯作并随时注意安全。
如您⾝体已受药物或酒精的影响，请勿操作或维修本机床；★请勿使⽤压缩空⽓直接对着控制⾯板、电⽓箱喷吹；★必须知道“紧急停⽌按钮”所在位置；★如发⽣停电，应⽴即关闭总电源；★请勿改变参数、数量及其它设定值。
如有必要更改，请修正前先记录相关改动；★请勿让机床在⽆⼈看护下运转；★每⽇⼯作结束后，请将主电源关闭；1.2 电⽓安全装置及作⽤在特别留意上述章节之安全建议外，请了解以下安全装置及其作⽤，以保证机床的正常运转和⼈⾝安全。
SIEMENS802D加工中心操作 (2)
SIEMENS802D铣、加工中心机床面板操作SIEMENS802D系统面板1.1面板简介按钮运行暂停。
按在其他模式下，依次点击按钮和进入“回参考点”模式Z点击按钮，；X；Y点击按钮，；原点。
本使用手册就采用将工件上表面中心点（铣床及加工中心），工件端面中心点（车床）设为工件坐标原点的方法介绍。
将工件上其它点设为工件坐标系原点的对刀方法类似。
下面分别具体说明铣床、卧式加工中心、车床和立式加工中心的对刀方法。
1.3.1X，Y轴对刀铣床及加工中心在X，Y方向对刀时一般使用的是基准工具。
基准工具包括“刚性靠棒”和“寻边器”两种。
（1）刚性靠棒刚性靠棒采用检查塞尺松紧的方式对刀，具体过程如下：X 轴方向对刀 点击操作面板中的按钮进入“手动”方式；通过点击，，按钮，将机床移动到X 方向一侧大致位置。
移动到大致位置后，可以采用手轮调节方式移动机床，基准工具和零件之间被插入塞尺。
将工件坐标系原点到X 方向基准边的距离记为2X ；将塞尺厚度记为3X （此处为1mm ）；将基准工具直径记为4X （可在选择基准工具时读出，刚性基准工具的直径为14mm ），将2X +3X +2/4X 记为DX使光标停留在“存储在”栏中如下图所示：点击按钮将光标移动到“方向”栏中，并通过点击按钮，选择方向（此处应该选择“-”） 点击DX 的值,并按下键需置于“方向对刀后，需将塞尺和基准工具收回。
步骤如下：点击操作面板中按钮，切换到手动状态，点击按钮，抬高寻边器有固定端和测量端两部分组成。
固定端由刀具夹头夹持在机床主轴上，中心线与主轴轴线重合。
在测量时，主轴以400-600r 旋转。
通过手动方式，使寻边器向工件基准面移动靠近，让测量端接触基准面。
在测量端未接触工件时，固定端与测量端的中心线不重合，两者呈偏心状态。
当测量端与工件接触后，偏心距减小，这时使用点动方式或手轮方式微调进给，寻边器继续向工件移动，偏心距逐渐减小。
当测量端和固定端的中心线重合的瞬间，测量端会明显的偏出，出现明显的偏心状态。
SIEMENS802D系统的编程与操作
精选版ppt
1
SIEMENS（802D）系统 的编程与操作
精选版ppt
2
SIEMENS（802D）系统的编程与操作
掌握SIEMENS系统的钻、扩、铰、镗等孔 类、平面铣削（含直线插补、圆弧插补二维轮廓 等）加工程序的编制。能在SIEMENS系统的数 控铣与加工中心上加工平面、型腔、曲面、孔系、 槽类等零件；熟练掌握程序输入与编辑、对刀、 程序调试与运行、刀具管理等操作功能。
（2）通过中间点进行圆弧插补
1）CIP功能
精选版ppt
22
第一节 基本指令介绍
I1=用于X轴， J1=用于Y轴， K1=用于Z轴 CIP：一直有效直到被同组的G功能（G00，G01，G02…） 取代为止。CIP 指令可以用绝对值G90、增量值G91进行编程，指 令对终点和中间点都有效。
2）编程举例：如图5-14所示。
精选版ppt
3
SIEMENS（802D）系统的编程与操作
目录
第一节 基本指令介绍 一、SIEMENS数控系统简介 二、编程的结构及格式 三、SIEMENS 802D系统的基本指令介绍 四、基本准备功能介绍 五、其他功能介绍 第二节 固定循环指令介绍 一、固定循环中各个平面的定义及选择原则 二、固定循环指令中涉及的参数意义 三、孔加工固定循环指令 第三节 子程序与螺旋线加工类指令介绍
精选版ppt
5
SIEMENS（802D）系统的编程与操作
目录
二、型腔的加工344 三、孔系的加工347 四、轮廓的加工357 五、综合实例367 复习思考题
精选版ppt
6
第一节 基本指令介绍
一、SIEMENS数控系统简介
1. SIEMENS 802S／C
论SIEMENS-802D数控系统面板操作实训
§2.2SIEMENS-802D数控系统面板操作实训一、实训目的1.了解SIEMENS-802D数控系统面板各按键功能。
2.熟练掌握SIEMENS-802D数控系统的基本操作。
二、实训项目（一）认识SIEMENS-802D数控系统面板各按键及功能SIEMENS-802D数控系统面板主要由三部分组成，即CRT显示屏、编辑面板及操作面板。
1.SIEMENS-802D数控系统CRT显示屏及按键SIEMENS-802D数控系统CNC屏幕可划分为以下状态区、应用区和软键区3个区域，如图2－15所示。
图2-15：FANUC 0i Mate-MC数控系统CRT显示屏（1）状态区如图2-16所示，每一区域的功用有所不同。
了解各区域的功用，非常有利于操作机床，可以实现更好的人-机交流。
各区显示含义见表2－4。
图2－16 SIEMENS-802D数控系统CNC屏幕状态区表2－4 状态区显示元素的含义显示区显示及含义1.操作激活区域，激活模式手动（JOG）;手动1INC(1INC)手动10INC(1INC)手动100INC(1INC), 手动1000INC(1000INC),VAR INC自动（AUTOMATIC）偏置（Offset）程序（Program）程序管理（Program Manager）系统（System）报警（Alarm）2.报警和信息行带有报警文本的报警号信息文本3.程序状态复位（RESET）指程序被放弃/基本状态程序运行（RUN）指程序正在运行程序停止（STOP）指程序被停止4.程序控制状态SKP,DRY,ROV,M01,PRT,STB指在自动模式下的各程序控制5.存储存储6．NC信息显示加工信息7．选择零件程序程序名区显示所选择的程序的程序名（2）应用区状态区显示当前刀具坐标、当前的运行程序、当前刀具号和刀补号、当前转速和当前进给等信息，如图2－14所示。
（3）软键区不同的工作页面有不同的软件功能.2.SIEMENS-802D数控系统编辑面板的按键SIEMENS-802D数控系统编辑面板如图2-17所示，其各按键名称及用途见表2-5所示。
802D部分操作说明
使用说明书
电气部分
中华人民共和国
新乡日升数控装备股份有限公司
目录
一.利用备份数据回复系统
二.运行程序
三.参考点回零
四．梯形图上传
一利用备份数据回复系统
1.1.把备份的数据拷贝到U盘插入主机后的-X10 USB口，如下图所示
图1 U盘插入示意图
1.2.操作面板的ALT和N同时按下；
1.3.进入如下画面，按设置口令。
1.4.输入口令，SUNRISE，按接收，进入专家模式
1.5．按调试文件USB驱动，找到考入U盘的文件按“复制”。
1.6.按802D数据，光标移动到开机调试文档文件夹上，按粘贴系统会自动回复备份前的状态。
二．调用要执行的加工程序
执行前根据需要启动液压，工件，砂轮，冷却等装置，把机械手，挡料等调整到原位状态。
4.2按调试文件USB驱动，找到考入U盘的2630.PTE文件按“复制”。
注意：上图中没有0.PTE
4.3按802D数据，红色光标移动到PLC项目（*.PTE）文件夹上，按粘贴系统会自动更新PLC程序。
3.3按搜索，输入34210确认，输入1按INPUT。
3.4激活机床参数：按机床控制面板上的复位键Reset，可激活以上设定的参数
3.5按 ，进如监控换面，选择回参考点模式
3.6按照返回参考点的方向按方向键，无坐标移动，但系统自动设定了参数：34210=2.
四．梯形图上传。
4.1按1.1-1.4进入专家模式，如已进入专家模式可不进行此项操作
2.1.按 ，进入程序选择换面。
2.2.移动光标位置，选择要执行的程序，按 ，进入执行状态。
2.3.按CYCLE START键开始磨削。
SIEMENS802D加工中心操作

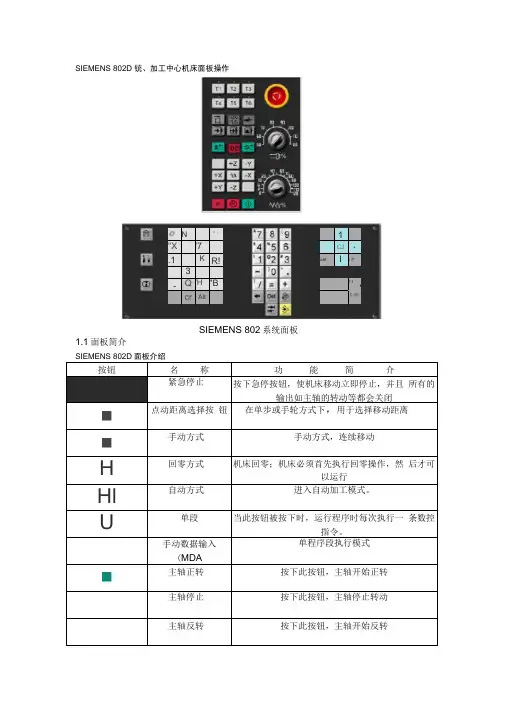

S I E M E N S802D铣、加工中心机床面板操作SIEMENS802D系统面板1.1面板简介恢复运行检查急停按钮是否松开，若未松开，将急停按钮松开。
