WCDMAMR测量报告数据格式说明书
WCDMA射频测试指导书 (1)
WCDMA射频测试指导书目录前言 (3)1 范围 (1)2 应用标准及参考资料 (1)3 符号和缩略语 (4)4 测试条件和设备 (3)5 测试内容 (7)前言本指南为手机硬件测试系列指南中的WCDMA 射频测试部分。
因为3G（WCDMA）手机硬件的测试在涉及基带相关的测试与2G(GSM)差别不大，所以此文档中主要描述的主要是3G （WCDMA）射频相关的测试。
本指南由深圳市朵唯致远科技有限公司硬件测试小组起草制定。
手机硬件测试指南 3G射频测试1 范围本规范明确了WCDMA手机硬件的项目、测试方法和测试设备。
由于手机平台的不同，导致手机功能的多样性，难免保证该测试规范能适合所有的机型，故在实际测试中应根据实际情况予以取舍。
本规范适用于深圳市朵唯致远科技有限公司硬件测试人员对3G手机硬件的测试。
2 引用标准及参考资料[1] 3GPP TS 34.121 Terminal conformance Specification; Radio transmissionand reception (FDD)(Release 6)[2] 3GPP TS 34.123 UE Conformance Specification, Part 1,2,3[3] 3GPP TS 34.124 Electromagnetic compatibility (EMC) requirements forMobile terminals and ancillary equipment3 符号和缩略语BER Bit Error Ratio 误比特率BLER Block Error Ratio 误块率BTS Base Transmitter Station 基站DL Down Link (forward link) 下行链路（前向链路）FDD Frequency Division Duplex 频分复用UL Up Link (reverse link) 上行链路（反向链路）BCH Broadcast Channel 广播信道CCPCH Common Control Physical Channel 公共控制物理信道CCTrCH Coded Composite Transport Channel 码组合传输信道CPICH Common Pilot Channel 公共导频信道DCH Dedicated Channel 专用信道DPCCH Dedicated Physical Control Channel 专用物理控制信道DPCH Dedicated Physical Channel 专用物理信道DPDCH Dedicated Physical Data Channel 专用物理数据信道DSCH Downlink Shared Channel 下行共享信道DTX Discontinuous Transmission 不连续发射FACH Forward Access Channel 前向接入信道PCH Paging Channel 寻呼信道主公共控制物理信道P-CCPCH Primary Common Control PhysicalChannelPDSCH Physical Downlink Shared Channel 物理下行共享信道PICH Page Indicator Channel 寻呼指示信道PRACH Physical Random Access Channel 物理随机接入信道PSC Primary Synchronisation Code 主同步码RACH Random Access Channel 随机接入信道从公共控制物理信道S-CCPCH Secondary Common Control PhysicalChannelSCH Synchronisation Channel 同步信道SF Spreading Factor 扩频因子TSTD Time Switched Transmit Diversity 时间切换发射分集传输格式组合指示TFCI Transport Format CombinationIndicatorTPC Transmit Power Control 发射功率控制ACLR Adjacent Channel Leakage power Ratio 邻道泄漏功率比BER Bit Error Ratio 误码率BLER Block Error Ratio 误块率DPCH Dedicated Physical Channel 专用物理信道DPCH_E c Average energy per PN chip for DPCH. DPCH每个伪随机码的平均能量EIRP Effective Isotropic Radiated Power 有效全向辐射功率EVM Error Vector Magnitude 误差矢量幅度FDD Frequency Division Duplexing 频分双工FER Frame Erasure Rate, Frame Error Rate 误帧率F uw Frequency of unwanted signal. 非有用信号的频率GSM Global System for Mobile全球移动通信系统communicationsTDD Time Division Duplexing 时分双工TFC Transport Format Combination 传输格式组合UE User Equipment 用户设备宽带码分多址WCDMA Wideband Code Division MultipleAccess4 测试条件及设备4.1 环境温度4.1.1 正常温湿条件正温度: 15ºC～60ºC，相对湿度：20%-75%。
3G测量报告(MR：MeasurementReport)包含的内容
MR是网络优化分析的重要参考信息，对MR的系统了解有助于分析其承载的有用信息。
一、测量信息的构成测量标识测量命令（Setup,Modify,Release）测量类型（同频测量/异频测量/异系统测量/业务量测量/质量测量/UE内部测量/UE位置测量) 测量对象(小区或主导频)测量数目（即测量的指标，如Ec/No,RSCP,ISCP）报告数目(即指标的测量结果)测量报告标准（测量报告触发标准，如周期性触发、事件触发）测量的有效性（定义UE在何种状态下测量是有效的）测量报告模式（指定测量报告是以AM RLC 还是UM RLC上传测量报告）附加测量标识（报告一些参考的指标信息）二、同频测量1．FDD(WCDMA)1A(某个主导频进入测量范围)1B(某个主导频离开测量范围)1C(非激活集中的某个主导频信号比激活集中的某个主导频信号强)1D(最好小区改变)1E(某个主导频信号强度高于绝对门限值)1F(某个主导频信号强度低于绝对门限值)1J(位于激活的DCH上且信道为非激活的E-DCH的某个主导频强场比激活的E-DCH某个主导频场强好)2．TDD（TD-SCDMA）1G(最好小区改变)1H(时隙上的ISCP低于绝对门限)1I (时隙上的ISCP高于绝对门限)3．测量指标Downlink Ec/No Downlink Path Loss[unit:dB]扩频后的Downlink RSCP基本时隙上的ISCP二、异频测量1、事件2A（最好频点改变）2B（当前使用频点估算质量低于绝对门限且未使用频点估算质量高于绝对门限）2C（未使用频点估算质量高于绝对门限）2D（当前使用频点估算质量低于绝对门限）2E（未使用频点估算质量低于绝对门限）2F（当前使用频点估算质量高于绝对门限）2、测量指标Downlink Ec/No(FDD)扩频后Downlink RSCP Downlink Path Loss三、异系统测量1、事件3A（当前使用的3G网频点估算质量低于绝对门限而其他网络频点估算质量高于绝对门限）3B（其他网络频点估算质量低于绝对门限）3C（其他网络频点估算质量高于绝对门限3D（其他网络系统最好小区发生改变）2、测量指标Downlink Ec/No扩频后的Downlink RSCP Carrier RSSI（GSM）E-UTRA RSRP E-UTRA RSRQ四、业务量测量1、事件4A（传输信道业务量高于绝对门限值）4B（传输信道业务量低于绝对门限值）2、测量指标缓存占用量缓存平均占用量缓存占用变化量五、质量测量1、事件5A（超出预定义的CRC坏块数量）2、测量指标Downlink传输信道BLER时隙SIR (TDD)六、UE内部测量1、事件6A（UE Tx power值高于某一绝对门限）6B（UE Tx power值低于某一绝对门限）6C（UE Tx power 等于设定的最小值）6D（UE Tx power等于设定的最大值）6E（UE RSSI值达到UE的动态接收范围）6F（FDD：位于激活集的UE对于RL的收发数据时间差值高于某个绝对门限）6F（TDD：通过TA值区别指示的时间高于某个绝对门限）6G（FDD：位于激活集的UE对于RL的收发数据时间差值低于某个绝对门限）2、测量指标UE发射功率TX Power UE RSSI UE RX-TX时间差值〔FDD〕TA值〔TDD〕七、UE位置测量1、事件7A（UE位置改变超过某个绝对门限值）7B（SFN-SFN目标小区系统帧号与源小区系统帧号差值测量改变超过某一绝对门限）7C（GPS时间与SFN时间超出部分远远大于某一绝对门限）7D（GANSS时间与SFN时间超出部分远远大于某一绝对门限）注：GANSS－global assisted navigation satellite system2、测量指标SFN-SFN观察时间差值类型2〔可选值〕RX-TX Time差值类型2〔可选值〕GPS timing of cell fames〔可选值〕。
WCDMA-MR评估体系
质量类：SIR评估/SIR差小区比例
指标名称：MR-SIR 指标定义：SIR>（门限）的MR数/MR总数 指标说明：评估网络下行覆盖 分析维度：小区/RNC横向比较 指标局限：需要R12版本 可关联指标：其它下行覆盖类指标 指标名称：MR-SIR差小区 指标定义：SIR>（门限1）的MR数/MR总数>（门限2）的小区 指标说明：评估网络下行覆盖
覆盖类：接入过覆盖比例/接入过覆盖小区
指标名称：MR-过覆盖 指标定义：RSCP大于（门限1）且Propagation Delay大于（门限2） 的采样点数/采样点总数（delay大于门限2） 指标说明：接入阶段的MR会上报接入码片数，每78.12米一个码片， 协议中规定该上报粒度为3chips 分析维度：小区/RNC横向比较为主、纵向比较为辅 指标局限：仅有接入阶段可以实施，不能反映网络整体情况 可关联指标： 指标名称：MR-过覆盖小区 指标定义：RSCP大于（门限1）且Propagation Delay大于（门限2） 的采样点数/小区采样点总数大于（门限3）的小区 指标说明：满足条件小区定义为过覆盖小区
覆盖类：2D事件比例
指标名称：MR-2D事件 指标定义：2D事件次数/总MR次数（或话务量） 指标说明：可以评价网络下行覆盖差或信号质量差 分析维度：小区/RNC横向比较为主 指标局限：需要重新确定指标标准 可关联指标：MR-RSCP、MR-Ec/Io 异系统/异频切换相关指标对应
质量类：BLER评估/BLER差小区比例
指标名称：MR-BLER 指标定义： DL BLER>（门限）的MR数/MR总数 指标说明：评估网络下行覆盖 分析维度：小区/RNC横向比较 指标局限：需要R12版本 可关联指标：其它下行覆盖类指标 指标名称：MR-BLER差小区 指标定义：DL BLER>（门限1）的MR数/MR总数>（门限2）的小区 指标说明：评估网络下行覆盖
WCDMA MR测量报告测试指导书
中国联通移动通信网升级改造项目WCDMA MR测量报告测试指导书华为技术有限公司2009年6月目录1打开MR测量报告记录开关命令 (3)1.1ＲＮＣ级别的开关： (3)1.2小区级别开关： (3)2测试执行指导 (4)2.1预置条件： (4)2.2测试观察............................................................................. 错误！未定义书签。
3MR采集服务器采集软件环境搭建 (5)3.1数据收集工具安装............................................................... 错误！未定义书签。
3.2数据收集工具设置 (5)4附录................................................................................. 错误！未定义书签。
4.1MR解析工具软件包 ............................................................ 错误！未定义书签。
4.2MR采集工具软件包 ............................................................ 错误！未定义书签。
1 打开MR测量报告记录开关命令1.1 ＲＮＣ级别的开关：//打开MR功能：SET RRMCDLCFG: InnerSwitch1=RESERVED_SWITCH_BIT_15-1;//跟踪业务类型设置为全部开启：SET RRMCDLCFG: InnerSwitch1=RESERVED_SWITCH_BIT_16-1&RESERVED_SWITCH_BIT_17-1&RESERVED_SWITCH_BIT_18-1&RESERVED_SWITCH_BIT_19-1;//业务类型设置为只有AMR业务：SET RRMCDLCFG: InnerSwitch1=RESERVED_SWITCH_BIT_16-1;备注：RESERVED_SWITCH_BIT_16: 对应AMR业务，RESERVED_SWITCH_BIT_17：对应VP业务，RESERVED_SWITCH_BIT_18：对应BE业务，RESERVED_SWITCH_BIT_19：对应其他业务，1.2 小区级别开关：//开启小区MR业务(此为小区0)：ADD/ MOD CELLAMRCWB: CellId=0, DlMeasRprtPeriod=486;//关闭小区MR业务：ADD /MOD CELLAMRCWB: CellId=0, DlMeasRprtPeriod=480;备注:CellId根据实际环境小区ID填写;可以通过批量执行MML命令，设置多个小区MR功能开关。

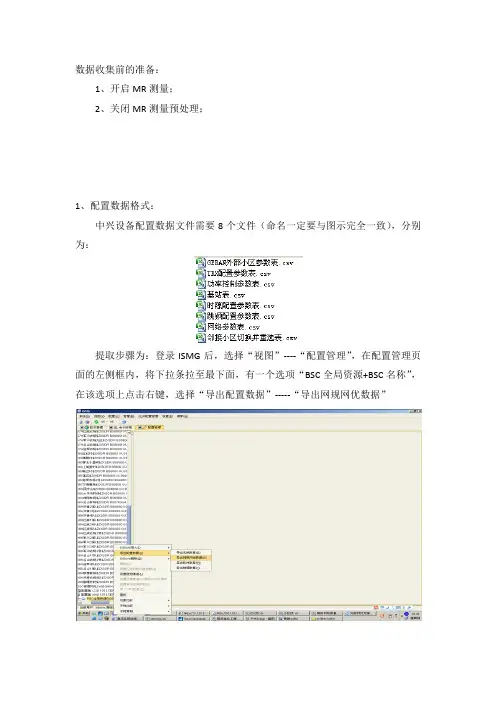

G网中兴设备MR数据采集手册
数据收集前的准备：
1、开启MR测量；
2、关闭MR测量预处理；
1、配置数据格式：
中兴设备配置数据文件需要8个文件（命名一定要与图示完全一致），分别为：
提取步骤为：登录ISMG后，选择“视图”----“配置管理”，在配置管理页面的左侧框内，将下拉条拉至最下面，有一个选项“BSC全局资源+BSC名称”，在该选项上点击右键，选择“导出配置数据”-----“导出网规网优数据”
在弹出的方框内，首先把右侧的数据全部移除（《）,
然后选择我们需要的数据。
注意每次只选择一个，并命名为oops要求的名称（和中兴配置数据原名称一致），然后依据提示操作将EXCEL格式的数据导出即可（如果一次将8个表格全部选中的话，所有的数据出现在一个文件里，还需要手工去分）。
另外，软件识别的数据格式为CSV格式，Oops软件（“工具”选项栏）可以直接将我们提取的EXCEL数据转存为CSV。
2、脚本执行步骤：
Oops软件可以自动生成中兴设备测量脚本，生成的测量脚本直接通过定制定时策略进行执行。
执行步骤如下：
选择“视图”---“策略管理”，在弹出的页面右侧，右击“定时策略”---“新建策略”：
注意：动作模板一定要选择“执行MML批处理文件”。
注意：此处选择“只执行一次”，策略执行时间为我方的时间安排。
点击“选择”导入相应的测量脚本，然后点击完成即可。
执行完上述步骤，在我方设置的时间，相应脚本就会自动执行，第一天就可以定制所有的定时策略，以后每天只需要取相应的MR数据即可。
MR数据的提取路径各地不同，需要和局方进行核实。
另外，中兴的MR数据较大，每天每个BSC的6忙时的数据可能就有4-5G，最好备一份移动硬盘。

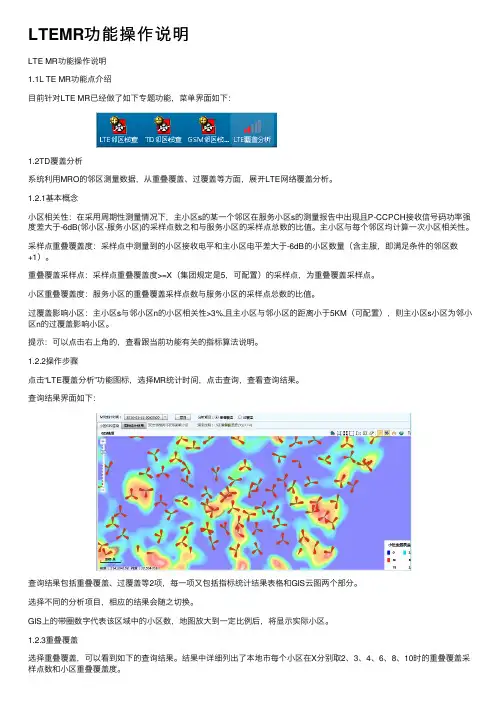

LTEMR功能操作说明
LTEMR功能操作说明LTE MR功能操作说明1.1L TE MR功能点介绍⽬前针对LTE MR已经做了如下专题功能，菜单界⾯如下：1.2TD覆盖分析系统利⽤MRO的邻区测量数据，从重叠覆盖、过覆盖等⽅⾯，展开LTE⽹络覆盖分析。
1.2.1基本概念⼩区相关性：在采⽤周期性测量情况下，主⼩区s的某⼀个邻区在服务⼩区s的测量报告中出现且P-CCPCH接收信号码功率强度差⼤于-6dB(邻⼩区-服务⼩区)的采样点数之和与服务⼩区的采样点总数的⽐值。
主⼩区与每个邻区均计算⼀次⼩区相关性。
采样点重叠覆盖度：采样点中测量到的⼩区接收电平和主⼩区电平差⼤于-6dB的⼩区数量（含主服，即满⾜条件的邻区数+1）。
重叠覆盖采样点：采样点重叠覆盖度>=X（集团规定是5，可配置）的采样点，为重叠覆盖采样点。
⼩区重叠覆盖度：服务⼩区的重叠覆盖采样点数与服务⼩区的采样点总数的⽐值。
过覆盖影响⼩区：主⼩区s与邻⼩区n的⼩区相关性>3%,且主⼩区与邻⼩区的距离⼩于5KM（可配置），则主⼩区s⼩区为邻⼩区n的过覆盖影响⼩区。
提⽰：可以点击右上⾓的，查看跟当前功能有关的指标算法说明。
1.2.2操作步骤点击“LTE覆盖分析”功能图标，选择MR统计时间，点击查询，查看查询结果。
查询结果界⾯如下：查询结果包括重叠覆盖、过覆盖等2项，每⼀项⼜包括指标统计结果表格和GIS云图两个部分。
选择不同的分析项⽬，相应的结果会随之切换。
GIS上的带圈数字代表该区域中的⼩区数，地图放⼤到⼀定⽐例后，将显⽰实际⼩区。
1.2.3重叠覆盖选择重叠覆盖，可以看到如下的查询结果。
结果中详细列出了本地市每个⼩区在X分别取2、3、4、6、8、10时的重叠覆盖采样点数和⼩区重叠覆盖度。
查询结果⽀持排序、过滤和导出到excel。
点击“⼩区GIS渲染”，系统以X=5的⼩区重叠覆盖度，进⾏云图渲染。
颜⾊越深的地⽅，说明重叠覆盖越严重。
双击指标结果统计表格，可以查看所在列⼩区的重叠覆盖⼩区明细，了解不同邻区对其重叠覆盖贡献度。
3G测量报告（MR：MeasurementReport）包含的内容
3G测量报告（MR：MeasurementReport）包含的内容MR是网络优化分析的重要参考信息，对MR的系统了解有助于分析其承载的有用信息。
一、测量信息的构成测量标识测量命令（Setup,Modify,Release）测量类型（同频测量/异频测量/异系统测量/业务量测量/质量测量/UE内部测量/UE位置测量) 测量对象(小区或主导频)测量数目（即测量的指标，如Ec/No,RSCP,ISCP）报告数目(即指标的测量结果)测量报告标准（测量报告触发标准，如周期性触发、事件触发）测量的有效性（定义UE在何种状态下测量是有效的）测量报告模式（指定测量报告是以AM RLC 还是UM RLC上传测量报告）附加测量标识（报告一些参考的指标信息）二、同频测量 1．FDD(WCDMA)1A(某个主导频进入测量范围)1B(某个主导频离开测量范围)1C(非激活集中的某个主导频信号比激活集中的某个主导频信号强) 1D(最好小区改变)1E(某个主导频信号强度高于绝对门限值)1F(某个主导频信号强度低于绝对门限值)1J(位于激活的DCH上且信道为非激活的E-DCH的某个主导频强场比激活的E-DCH某个主导频场强好)2．TDD（TD-SCDMA）1G(最好小区改变)1H(时隙上的ISCP低于绝对门限)1I (时隙上的ISCP高于绝对门限)3．测量指标 Downlink Ec/No Downlink Path Loss[unit:dB]扩频后的Downlink RSCP基本时隙上的ISCP二、异频测量1、事件2A（最好频点改变）2B（当前使用频点估算质量低于绝对门限且未使用频点估算质量高于绝对门限） 2C（未使用频点估算质量高于绝对门限）2D（当前使用频点估算质量低于绝对门限）2E（未使用频点估算质量低于绝对门限）2F（当前使用频点估算质量高于绝对门限）2、测量指标 Downlink Ec/No(FDD)扩频后Downlink RSCP Downlink Path Loss三、异系统测量1、事件3A（当前使用的3G网频点估算质量低于绝对门限而其他网络频点估算质量高于绝对门限）3B（其他网络频点估算质量低于绝对门限）3C（其他网络频点估算质量高于绝对门限3D（其他网络系统最好小区发生改变）2、测量指标 Downlink Ec/No扩频后的Downlink RSCP Carrier RSSI（GSM） E-UTRA RSRP E-UTRA RSRQ四、业务量测量1、事件4A（传输信道业务量高于绝对门限值）4B（传输信道业务量低于绝对门限值）2、测量指标缓存占用量缓存平均占用量缓存占用变化量五、质量测量1、事件5A（超出预定义的CRC坏块数量）2、测量指标 Downlink传输信道 BLER时隙 SIR (TDD)六、UE内部测量1、事件6A（UE Tx power值高于某一绝对门限）6B（UE Tx power值低于某一绝对门限）6C（UE Tx power 等于设定的最小值）6D（UE Tx power等于设定的最大值）6E（UE RSSI值达到UE的动态接收范围）6F（FDD：位于激活集的UE对于RL的收发数据时间差值高于某个绝对门限）6F（TDD：通过TA值区别指示的时间高于某个绝对门限）6G（FDD：位于激活集的UE对于RL的收发数据时间差值低于某个绝对门限）2、测量指标 UE发射功率TX Power UE RSSI UE RX-TX时间差值〔FDD〕TA值〔TDD〕七、UE位置测量1、事件7A（UE位置改变超过某个绝对门限值）7B（SFN-SFN目标小区系统帧号与源小区系统帧号差值测量改变超过某一绝对门限）7C（GPS时间与SFN时间超出部分远远大于某一绝对门限）7D（GANSS时间与SFN时间超出部分远远大于某一绝对门限）注：GANSS－global assisted navigation satellite system2、测量指标SFN-SFN观察时间差值类型2〔可选值〕RX-TX Time差值类型2〔可选值〕GPS timing of cell fames〔可选值〕第二篇：MR(测量报告) 700字MR（测量报告）基本原理MR：Measurement Report，测量报告。
WCDMA-MR评估体系
覆盖类：上行覆盖评估/上行覆盖差小区比例
指标名称：MR-TX 指标定义： UE TX POWER>（门限）的MR数/MR总数 指标说明：评估网络上行覆盖 分析维度：小区/RNC横向比较 指标局限：需要重新确定指标标准，需要R12版本 可关联指标：其它上行覆盖类指标 指标名称：MR-TX差小区 指标定义： UE TX POWER>（门限1）的MR数/MR总数>（门限2）的 小区 指标说明：评估网络上行覆盖 确认一下TX POWER BLER在R12的具体实现情况 已经确认，这两项指标仅在周期上报的MR中上报。
覆盖类：异系统邻区和理性
指标名称：MR-异系统邻区和理性 指标定义：上报异系统邻区的RSSI>（门限）/上报异频系统邻区的总 数 指标说明：可以反映邻区配置合理性 分析维度：小区横向比较 指标局限：可能存在一个小区不同区域合理邻区不一致的情况 可关联指标：异系统切换统计指标
指标名称：MR-最优小区占用比例 指标定义：占用小区=最优小区个数/总占用次数 指标说明：采用Ec/Io为最优小区判断标准，将激活集、监视集、检 测集。主要用来评估切换不及时或者邻区漏配，大量占用非最优小区可 以触发优化分析（需要进一步研究1d事件是否包含） 分析维度：小区和RNC两个层面横向分析 指标局限：需要经过较长时间的实际采集和积累，才能制定比较准确 的规则 可关联指标：MR-软切换比例
覆盖类：Ec/Io评估
指标名称：MR-Ec/Io 指标定义：小区上报MR中，Ec/Io小于（门限）的比例 指标说明：评价网络整体信号质量水平，推荐采取激活集最优小区 分析维度：网络内横向比较为主、本小区纵向比较为辅 指标局限：该指标与路测指标有差距，需要根据一定时间的测试积累 确定（门限） 可关联指标：路测Ec/Io，导频污染比例，CQI等
WCDMA室分测试报告模版
重庆联通丰都国土局WCDMA室内分布专项优化报告重庆联通丰都国土局WCDMA室内分布专项优化报告2011年10月24日1初测信息2站点概况2.1楼宇概况该站点为住宅小区，B1,B2F为车库，1-35F为住宅；周边无线环境示意图2.2 覆盖方式与小区信息3 测试指标情况及统计结果3.1 测试指标情况3.1.1 未通过初测指标情况3.1.2整体初测指标情况3.2测试结果统计3.2.1 覆盖测试统计结果RSCP覆盖率：3.2.2 业务质量测试统计结果3.2.3 切换测试统计结果3.2.4 外泄测试统计结果3.2.5 HSDPA 测试统计结果3.2.6 HSUPA测试统计结果4 测试图表4.1 覆盖测试,详细情况如下：丰都国土局覆W盖测试图表.docx结论：从丰都国土局测试数据可以看出:丰都国土局平层达标。
4.2 业务质量测试4.2.1 掉话率以及接通率测试，详细情况如下：结论：从丰都国土局的测试数据可以看出: 无未接通情况，无掉话情况。
5 切换测试，详细情况如下：丰都国土局W切换测试图表.docx结论：从丰都国土局切换测试数据可以看出：丰都国土局切换达标。
6 外泄测试丰都国土局W泄露测试图表.docx结论：丰都国土局离建筑10米处测试数据可以看出，室内分布信号覆盖到建筑物外10米处低于-85dBm，达标。
7 数据业务测试，详细情况如下：丰都国土局数据测试图表.docx结论：从丰都国土局的测试数据可以看出：丰都国土局的HSUPA和HSDPA均达标。
总结1、覆盖测试：从丰都国土局的测试数据可以看出:丰都国土局平层达标。
2、业务质量测试：从丰都国土局的测试数据可以看出: 无未接通情况，无掉话情况。
3、切换测试：从丰都国土局的切换测试数据可以看出：丰都国土局切换达标。
4、外泄测试：从丰都国土局离建筑10米处测试数据可以看出，室内分布信号覆盖到建筑物外10米处低于-85dBm，达标。
5、数据测试：从丰都国土局的测试数据可以看出：丰都国土局的HSUPA 和HSDPA均达标。
WCDMA射频测试手册
WCDMA射频测试⼿册WCDMA 射频测试⼿册前⾔为规范WCDMA射频测试，统⼀测试⽅法，在公司内部仪器可以操作的范围内，操作3GPP TS34.121标准，起草了这份WCDMA 射频测试⼿册。
说明在使⽤此测试⼿册之前,请务必了解以下⼏点:1，本测试⽂档中所涉及到仪器操作、指令、参数等仅适⽤于Agilent E5515C TA 版本，软件版本为Fast Switch 08.14.2，本⽂内所涉及到的发射机功率等级在未作特殊说明的情况下，测试中对应测试项开环，发射机开关时间模板等测试项⽬都按照发射机功率类型3所对应的参数。
3，本⽂内所涉及测试频段，均按照频段I（Band I）举例说明。
4，在本⽂介绍中，所使⽤的测试⽩卡鉴权码为：00010203 04050607 08090A0B 0C0D0E0F;因为,实际线损有差别,设置线损部分也不在本⽂中详细描述。
1⽬录WCDMA 射频测试⼿册 (1)前⾔ (1)说明 (1)WCDMA部分 (3)⼀、测试最⼤发射功率（Maximum Output Power） (3)⼆、测试频率误差（Frequency Error） (7)三、上⾏链路开环功率控制（Open Loop Power Control in the Uplink） (10)四、上⾏链路内环功率控制（Inner Loop Power Control in the Uplink） (14)五、最⼩发射功率（Minimum Output Power） (16)六、发射机开关时间模板（Transmit ON/OFF Time Mask） (19)七、占⽤带宽（Occupied Bandwidth） (22)⼋、频谱辐射模板（Spectrum Emission Mask） (23)九、临信道泄漏⽐（Adjacent Channel Leakage Power Ratio） (26)⼗、差⽮量幅度（Error Vector Magnitude） (28)⼗⼀、峰值码域误差（Peak Code Domain Error） (31)⼗⼆、相位不连续性（UE Phase Discontinuity） (33)HSDPA部分 (36)2⼀、⾼速专⽤物理控制信道最⼤发射功率(Maximum Output Power withHS-DPCCH) (36)⼆、⾼速专⽤物理控制信道上频谱辐射模板（Spectrum Emission Mask WithHS-DPCCH） (44)三、⾼速专⽤物理控制信道临信道泄漏⽐（djacent Channel Leakage Power Ratio (ACLR) With HS-DPCCH） (49)四、⾼速专⽤物理控制信道差⽮量幅度（Error Vector Magnitude (EVM) With HS-DPCCH） (53)WCDMA部分⼀、测试最⼤发射功率（Maximum Output Power）操作步骤：1、在8960控制⾯板选择“Shift”键,然后按“Preset”键，对仪器进⾏初始化；并对仪器和射频测试线造成的实际线损进⾏补偿；2、在左菜单栏第⼀页⾯，将“Operating Mode”转换成“Cell Off”；33、在右菜单栏第⼀页⾯，选择“Channel Type”并更改为“12.2k”；4、选择右菜单栏第⼀页⾯中“Channel Parms”，更改其中“DL Channel”参数为更改测试信道；“10563”，如图1-15、在右菜单栏第⼆页⾯中，将“RLC Reestabilsh”改为“Off”；6、在右菜单栏第三页⾯中，选择“UE Target Power”为24dBm，并将同⼀页⾯下“ULCL Power Ctrl Parameters”中“UL CL Power Ctrl Mode ”设置为“ALL Up Bits”，保持“UL CL Power Ctrl Algorithm”为“TWO”；如图1-2 功率控制设置4图1-2功率控制设置7、左菜单栏第四页⾯，在“Security Info”，选择“Security Parameters”设置鉴权参数，如测试⽩卡的鉴权码“000102030405060708090A0B0C0D0E0F”，仪器对应设置为：---- “Authentication Key，Upper(Hex)”设置为“00010203”；---- “Authentication Key，Upper Middle(Hex)” 设置为“04050607”；---- “Authentication Key，Lower Middle(Hex)”设置为“08090A0B”；---- “Authentication Key，Lower(Hex)” 设置为“0C0D0E0F”；58、返回初始页⾯，左菜单栏第⼀页⾯,将“Operating Mode”设置为“Active Cell”；9、连接待测物与仪器，待测物上电，等待待测物注册并完全附着⽹络；10、在左菜单栏第⼀页⾯中选择“Original Call”，在仪器显⽰⾯板底部“Active Cell”状态栏显⽰为“Connected”之后；11、选择“Measurement Selection”中“Thermal Power”测试项，使⽤仪器操作⾯板中“Start Single”键进⾏单次测量，观察并记录测试数据。
中国联通WCDMA无线网持续性网络优化MR 数据分析 技术规范0526
技术规范中国联通WCDMA无线网MR数据分析技术规范中国联通移动网络公司运行维护部2010-5技术规范目录概述 (3)1、工作要求 (3)1.1 MR数据采集要求： (3)1.2 MR数据存储要求 (4)1.3 MR分析人员要求 (4)2、MR的功能 (5)2.1网络覆盖分析 (5)2.2导频污染分析与优化 (7)2.3网络干扰水平分析 (8)2.4覆盖弱小区比例分析 (9)2.5过覆盖小区比例分析 (10)2.6上下行链路不平衡小区比例分析 (11)3、专项优化MR分析技术要求 (13)3.1LAC区边界 MR分析 (13)3.2 重点区域MR分析 (13)3.3 高速铁路MR分析 (14)3.4高速公路MR分析 (14)3.5室内分布和直放站MR分析 (15)4、网络评估 (15)4.1 无线环境评估 (15)4.2 覆盖评估 (16)4.3 通信质量评估 (16)4.4 话务分布分析 (17)技术规范概述MR数据是指在专用模式下，手机向系统发送对无线环境进行测量的报告和系统对上行链路进行测量的报告。
MR数据包含上、下行无线链路测量数据，包括：手机的接收质量，手机的接收电平，手机的发射功率，基站的接收质量、基站的接收电平，上下行链路损耗等无线环境信息。
作为网络优化的重要分析评估手段之一，相对于话务统计数据分析、DT/CQT 分析而言，通过MR进行网络评估和优化具有真实、详尽、方便、直观等多种优势。
总部网络优化中心为了统一MR数据分析方法，特制定《中国联通WCDMA无线网持续性网络优化MR数据分析技术规范》。
本规范对MR数据采集、存储和分析方评估进行了详细规定，各省必须严格遵照执行。
日常性MR数据分析应按照总部制定的相关作业计划大纲及测试技术规范要求实施。
周期性MR数据分析和网络评估原则上应至少1年进行2次，数据采集和分析范围应在不小于各地市核心主城区的基础上由分公司根据实际情况自行确定。
如主城区进行工程建设和网络扩容等影响网络质量的重大调整工作，且规模达到或超过原网络规模的25%，原则上必须实施MR数据分析和网络评估工作。
MR数据采集和分析规范
（4）各本地网在分析MR数据时，需要统计各小区的2D切换门限的分布区间，具体格式如下：
序号
RSCP的2D CS
(含并发业务)切换区间
小区
数量
小区
占比
RSCP的PS 2D
切换区间
小区
数量
小区
占比
1
≥-95dBm
≥-95dBm
（1）WCDMA网络MR数据采集和分析要求
MR数据作为移动网络问题查找和问题分析的一种有效手段，为了保证数据的准确完整，对MR数据的提取和分析做如下要求：
（1）在网络规划时，按照近期的7×24周期性的MR数据进行采集；
（2）MR数据分析应以小区级的所有载波的全业务MR数据，作为发展规划无线网络分析的依据；
2
-95dt;RSCP≥-100dBm
3
-100dBm>RSCP≥-105dBm
-100dBm>RSCP≥-105dBm
4
-105dBm>RSCP≥-110dBm
-105dBm>RSCP≥-110dBm
6
RSCP<-110dBm
RSCP<-110dBm
WCDMA 各项指标及说明
WCDMA 各项指标及说明（1）RSCP接收信号码功率，测量得到的是码字功率，一般是针对CPICH信道而言。
如果PCPICH采用发射分集，手机对每个小区的发射天线分别进行接收码功率测量，并加权和为总的接收码功率值。
RSCP(dBm)=RSSI＋Ec/No(每码片能量与噪声功率密度之比)RSCP，Ec意义相同（2）TxPoweruierpoe手机的发射功率，反映了手机当前的上行链路损耗水平和干扰情况。
上行链路损耗大或者存在严重干扰，手机的发射功率就会大，反之手机发射功率就会小。
起呼和通话时才有值（3）RxPower手机接收功率，指在所有前向信道接收到的功率（包括周围各基站/扇区，外加噪声）,反映了手机当前的信号接收水平，RxPower大的地方，即信号覆盖好的区域, RxPower只是简单的反映了路测区域的信号覆盖水平，而不是信号覆盖质量的情况。
RSSI，RxPower，Io（4）Ec/Io每码片能量与干扰功率谱密度之比,即解调后的可用信号功率/总功率Ec/Io反映了手机在当前接收到的导频信号的水平，值越大，说明有用信号的比例越大，反之亦然。
（5）PSC 主扰码，用来在小区搜索过程中解码主公共控制物理信道（PCCPCH），从而解调出系统下发的广播消息，得到小区信息。
主扰码有512个，分为64组，每组８个。
（6）SIRSIR 信干比: SIR＝（RSCP/ISCP)×SF ，ISCP算法各手机不同，SIR为手机直接吐出。
用于内环功率控制，设置Target SIR，与接收到的SIR相比，决定升/降功率。
（7）BLER 用来评估传输信道的块错误率，它基于传输块的CRC校验得到，计算值为接收到的CRC 校验错误的传输块的数目与接收到的传输块总数的比值。
也用于外环功率控制，根据接收到的业务的BLER，动态调整Target SIR，决定升/降功率。
（8）TPC 发射功率调整指示，用于指示功率控制情况，表明让手机/NodeB增加/降低其发射功率。
WCDMA-信令分析之测量报告内容分析总结
信令分析之测量报告内容分析总结信令分析这块对于我们网优工程师来说是一个非常重要的部分，也是我们需要掌握的，对于信令在无线侧按照接口分主要有：IUR,IUB,IU_CS,IU_PS,IU_BC,UU等接口上的信令，按照功能又可以分为多种，如呼叫、切换、迁移等，在此我只挑取其中一个简单的测量报告消息来阅读和分析，希望起到抛砖引玉的效果，吸引大家的兴趣，让大家也都能加强对所有信令流程及其携带信息的分析和掌握。
测量报告（Measurement Report）是在DCCH上传递的上行消息，由UE发送至RNC侧，这个报告是非常重要的，它提供了RNC在做出各种控制时的数据基础。
下面是我选取的佛山联通WCDMA工程在测试平洲邮政基站时候的log文件，让我们来对其测了报告进行分析，通过华为assistant打开log后，再打开层3信令如下图所示：在选中测量报告以后，有两种阅读方法，一种是双击该条消息打开，另外一种可以直接在中间的窗口阅读，通过上图我们可以知道这是条RRC上的一条消息，通过DCCH上行传递，长度为37，之后为消息内容的一些值，我们重点来看下消息里面的一些重要的值。
看下这条消息是同频测量主服务小区的测量值如下图：由上图可知服务小区主扰码为：18F，换算成10进制则为399，可以直接进行换算，小区的ECNO为0X24,换成成十进制为36，而36需要通过运算才能得到真正的值，具体公式如下：EC-NO=(36-1)/2-24,根据上图的值可得：-6.5Db.其中24为门限值。
小区的RSCP为0X2A，换算成6进制为42，而42也需要通过运算才能得到真正的接收电平值，公式如下：RSCP=42-115，根据上图的值可得：-73，其中115也为门限值，都在RNC中设置。
消息再往下走则是其他目标小区的测量值，如下图：另外还有400，401的测量值，再往下是事件报告：通过事件报告可知为1A小区添加报告，同频测量中，一个主导频信道质量进入加入激活集的报告范围，在通过对后续信令分析，随后进行了如下的信令，发生了软切换：在切换过后则，小区的激活集发生了变化，如下图：切换之前402仍在监视集当中：在发生了activeset update complete之后激活集发生了变化：切换完成。
4-中国移动TD-SCDMA_OMC-R测量报告技术要求规范-V2.0
累加计数 必选
累加计数 必选
信噪比目标值，表示RNC在进行外环功率控制过程中计 算而得的SIR目标值。无线系统测量SIR和SIRT，用来 该测量数据可用于实现功 考察系统功率控制的性能和效果。本测量数据表示 率控制效果分析，进行外 OMC-R统计周期内满足取值范围按照分区间统计信噪比 环功控效果评估。 目标值的样本个数。
累加计数 必选
该测量数据可反映业务的质量目标。一般的质量要求 是BLER <1%，有些数据业务的BLER要求<1‰ 。对于终 端和基站而言他们的测量是不同的。BLER估计需要基 于每个传输块的CRC评估进行计算。本测量数据表示 OMC-R统计周期内满足取值范围按照分区间统计误块率 的样本个数。
该测量数据可用于判断业 务质量、小区覆盖分析， 传输信道质量评估，RNC外 累加计数 必选 环功率控制效果评估。与 系统掉话及话音质量直接 相关。
累加计数 必选
时间偏差的计算公式为TRXdev = TTS–TRXpath（单 位：码片），其中TRXpath表示Node B在检测过程中要 该测量数据可用于计算 使用的第一个检测到的上行路径(时间上)的接收时 Tadv和位置服务区，设备 间；TTS表示依照Node B内部时间的各个时隙的开始时 隐性故障分析。 间。本测量数据表示OMC-R统计周期内满足取值范围按 照分区间统计RX时间偏差的样本个数。
功率、小区覆盖分析、盲 区分析，进行网络覆盖质 特定时隙内的一个载波上的总的UE发射功率。本测量 量分析。考量系统上、下 数据表示OMC-R统计周期内满足取值范围按照分区间统 行功率控制和功率预算切 计UE发射功率的样本个数。 换的执行情况，以及基站 或UE之间的互干扰情况。 在不考虑强制减小覆盖的 前提下，发射功率越小越
WCDMA MR数据库设计V1.10
以下指标除特殊说明外均采用周 期性同频测量 基于ecio_rscp二维汇总表 基于一维汇总表 暂配置N=3 基于ecio_rscp二维汇总表 基于一维汇总表 基于原始mr_intrainterfreq表 基于一维汇总表 基于一维汇总表 基于一维汇总表 基于txpower_rscp二维汇总表 基于txpower_rscp二维汇总表 基于prop_rscp二维汇总表 基于prop_rscp二维汇总表
取值说明 yyyy-mm-dd hh24:mi:ss，精确到小时，分钟和秒数填0 0-23
备注
有效采样点数，目前为周期性同频采样点总数 满足RSCP>-90dBm且EcIo>-10dB则为下行良好覆盖点数 良好覆盖点数/有效采样点数*100% 满足EcIo≥-14dB的采样点 小区下行质量点数/有效采样点数 *100% 前N天同时间点的小区下行质量均值，N值可变 小区下行质量-小区下行质量前期均值 满足RSCP>-100dBm且EcIo<-16dB则为下行干扰点 小区干扰点数/有效采样点数*100% 满足EcIo>-16dB的采样点 信号质量良好点数/有效采样点数 *100% 原始表中num_strong_psc>3且diff_rscp<5的采样点 小区导频污染点数/有效采样点数 *100% RSCP>-100dBm的MR的采样点 满足覆盖条件的采样点/有效采样点数 *100% Txpower<15dBm的采样点数 周期上报的质量测量采样点数 上行电平良好覆盖点数/上行电平有效采样点数 *100% RSCP≥-100dBm且TxPower≤15dBm的采样点 RSCP≥-100dBm且TxPower不为空的采样点数 小区上下行平衡点数/小区上下行平衡有效采样点数 *100% RSCP>－100dBm且prop_delay>4的采样点 小区过覆盖点数/有效采样点数 *100% RSCP<-100dBm且prop_delay<2的采样点 小区弱覆盖点数/有效采样点数 *100% 预留字段1 … 预留字段n
WCDMA 3G MR数据接口
1 3G MR数据接口
MR数据接口总体要求如下：
1.MR数据内容应包括同频测量、异频测量、异系统测量、质量测量、内部测量、RACH
测量、小区负载测量、小区专用测量；
2.MR原始信令部分的数据格式应遵循3GPP规范；
3.对于周期性上报的MR测量，应支持在同一周期内上报各相关单条MR数据之间的
相互关联；
4.测量上报的触发事件列表参见附录B。
1.1 同频测量
同频测量应支持1A、1B、1C、1D、1E、1F事件上报，其中1A事件应既支持周期性又支持事件性上报。
1.2 异频测量
异频测量应支持2A、2B、2C、2D、2E、2F事件。
1.3 异系统测量
异系统测量应支持3A、3B、3C、3D事件。
1.4 质量测量
质量测量应支持5A事件。
1.5 内部测量
内部测量应支持6A、6B、6C、6D、6E、6F、6G事件。
1.6 RACH测量
1.6.1 服务小区测量
1.6.2 邻小区测量
1.7 小区负载测量
1.8 小区专用测量
1.8.1 SIR测量
1.8.2 基站NodeB RTT测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WCDMA MR测量报告数据格式说明书2008年12月目录1简介 (3)2WCDMA MR数据格式说明 (3)2.1MR文件格式 (3)2.2MR文件内容概述 (3)2.3MR文件结构解析 (8)2.3.1MR文件头解析 (8)2.3.2同频测量报告解析 (9)2.3.3异频测量报告解析 (12)2.3.4异系统测量报告解析 (14)3缩略语清单 (15)4参考资料清单 (16)1 简介本文详细描述了WCDMA MR数据文件格式。
