基底处理
岩层基底
碎石类或 砂类土层 黏性土层
泉眼
堵排处理， 不泡基础。
未风化岩面清除 干净；风化岩面 按基础尺寸凿除。
承重面修理平整； 砌筑前铺一层水
泥砂浆。
天然状态铲平；
或向基底夯入
10cm碎石。
.
24
基底的检验和处理
软弱地. 基的处理
25
基础砌筑
基础砌筑可采用排水砌筑或水下混凝土灌注
基础允许偏差
二、工程地质勘察三阶段 可行性研究勘察（选址勘察） 初步勘察 详细勘察
.
5
三、勘察与测绘的仪器
.
6
陆地基坑的开挖
开挖原则
开槽支撑 先撑后挖 分层开挖 严禁超挖
.
7
基坑开挖方式：
基坑可采用人工开挖和机械开挖。使用机械开挖时，在 离基底设计标高20～40cm的最后一层土要用人工来挖除， 以保证地基土结构不受破坏。
喷射井点 电渗井点 管井井点 深井井点
0.1~50 0.1~50
0.1~1 <0.1 20~200 10~250
3~6 6~12(由井点层数而
定)
8~20 根据选井点确定
3~5 >15
.
22
基底的检验和处理
⑴ 基底检验
主要内容
基底平面位置、尺寸 大小 、基底标高；
地质情况；
基底处理及排水情况
.
23
地下连续墙是区别于传统施工方法的一种较为先进的地 下工程结构形式和施工工艺。它是在地面用特殊的挖槽设备 ，沿着深开挖工程的周边，在泥浆护壁的情况下，开挖一条 狭长的深槽，在槽内放置钢筋笼并浇灌水下混凝土，筑成一 段钢筋混凝土墙段。然后将若干墙段连接成整体，形成一条 连续的地下墙体。地下连续墙可供截水防渗和挡土承重之用 。
2017第3讲浅基础-地基承载力-基础工程001
2.4 浅基础的地基承载力
地基变形按其特征可分为四种：
沉降量——独立基础中心点的沉降值或整幢建筑物基础的平均沉降值； 沉降差——相邻两个柱基的沉降量之差；
2.4 浅基础的地基承载力
倾 斜——基础倾斜方向两端点的沉降差与其距离的比值；
局部倾斜——砌体承重结构沿纵向6～10m内基础两点的沉降差与其距离的比 值
f ak 和 f a 的区别
f a ——地基承载力特征值：
由理论公式法、岩石地基的现场和室内试验法直接取得。
f ak ——未经深宽修正的地基承载力特征值：
由土质地基的现场载荷试验和静力触探、动力触探、标准贯入试验 fa 等原位测试法取得，经深宽修正后方得到 。
（25页）某场地地表土层为中砂，厚度2m，γ =18.7kN/m3，标准贯入锤击 数N=13；中砂层之下为粉质粘土，γ =18.2kN/m3，γ sat=19.1kN/m3，抗剪 强度指标标准值φ k=21，ck=10kPa，地下水位在地表下2.1m处。若修建的基 础底面尺寸为2×2.8m，试确定基础埋深分别为1m和2.1m处时持力层的承载 力特征值。
f a ——修正后的地基承载力特征值（kPa） ；
f ak ——地基承载力特征值（kPa） ；
（7.9）
b——基础底面宽度（m）；b取值范围3~6 m d——基础埋置深度（m）；
修正原因 : 考虑增加基础宽度和埋置深度时，地基承载力也将随之提高，应将地基承 载力对不同的基础宽度和埋置深度进行修正，才能供设计使用。
Fk 6M G d w hw 2k bl bl 6e p k 1 l pk max
单向偏心荷载作用下的基础
②e>l/6
pk max
浅基础施工方案培训资料(共 41张PPT)
（5）应做好施工组织设计，以避免在最高气温时浇筑混凝土。在高温 干燥季节，晚间浇筑混凝土受风和温度的影响相对较小，且可在接近日出时 终凝，而此时的相对温度最高，因而早期干燥和开裂的可能性最小。
2混凝土浇筑和修整及温控措施 在炎热气候条件下浇筑砼时，应尽量避免当日的最高温度时间浇筑； 要求项目上配备足够的人力、设备和机具，以便及时应付预料不到的不利 情况，并随时控制好砼表面与外界的温差及砼内部与表面的温差的影响。 控制开裂主要因素是约束温差及收缩砼的极限拉伸，在水平结构（梁、板、 墙）等中，尽量采用中低档砼强度等级（25—35）利用后期强度控制。
3、材料准备
按工程进度要求分批、分段准备，要做好材 料的质量检验，保证工程的连续施工，在基 础施工前对桩基础还应提前用水浇筑，以保 证工程质量。
4、技术准备
（1）熟悉设计文件对施工图纸进行现场核对 （2）正确选择施工方案，制定技术措施，合理 安排施工顺序和施工进度计划。 （3）召开技术交底会议 （4）编制施工组织设计 （5）编制施工预算
5.垫层检验 垫层厚度、位置检验、检查厚度。
6.模板检查 长度、高度、位置是否满足规范要求。
7.混凝土浇筑检查 混凝土强度、刚度、厚度检验。
8.拆模后弹线 检查标高、长、宽、高、混凝土表面质量
六：模板安装
1.模板选择 选用组合钢模板，长：1500 宽：250 肋高：55（mm） 原因：混凝土基型质量好，轻便灵活，拆装方便，可以人为拆，板 块小，质量轻，存放修理运输极其方便，可以重复使用。 2.模板配板 模板设计 参照数据：荷载标准，公路Ⅱ级，要求地基承载≥300Kpa《组合钢 模板技术规范》
（1）加强施工中的温度观测，必须重视温度管理，施工中若能控制实际温度差 小于容许值，就可避免产生温度裂缝。温度管理的基础是及时准确地进行各种温 度观测。目前，测量砼内部温度的方法较多，常用的是电阻式、热电偶式和棒式、 酒精、温度计等。 （2）采取适当的温度控制措施，在砼浇筑过程中，应使实际测量的温差小 于允许温差，采取的措施主要是：降低浇筑温度，在具体的施工中应注意骨料防 晒，加冰屑或冰水搅拌砼，运输中的容器加盖，防止日晒；降低水化热温升，主 要是通过选择合理的原材料，采用良好的配合比，来降低水泥用量；为防止表面 裂缝，可采取提高砼表面温度的措施，如在砼结构的外露面覆盖保温，搭设保温 棚和覆盖塑料薄膜。
《基础工程》培训讲义浅基础施工64
– 基坑开挖过程中要注意排水，基坑尺寸要比基底尺寸每边大0.5m～ 1.0m，以方便设置排水沟及立模板和砌筑工作。
• 围护：
– 基坑开挖时根据土质及开挖深度对坑壁予以围护或不围护，围护的方 式有多种多样。
– 、基坑排水 三、水中刚性扩大基础修筑时的围堰工程
一字形
槽形
Z字形
支撑方式：无支撑式、支撑式和锚撑式 。
支撑式板桩墙按设置支撑的层数可分为单支撑板桩 墙和多支撑板桩墙。
无支撑
单支撑
多支撑
锚撑
钢板桩
施打钢板桩
基坑支撑
基坑远景
钢板桩
基坑支撑
基坑支撑
基坑支撑
基坑支撑
（二）有围护基坑 1、板桩墙支护 2、喷射砼护壁 3、砼围圈护壁 4、其他方法
一次喷射是否能达到规定的厚度，主要取决 于混凝土与土之间的粘结力和渗水量大小。如一 次喷射达不到规定的厚度，则应在混凝土终凝后 再补喷，直至达到规定厚度为止。
喷锚支护
喷混支护
挂网喷混支护
挂网喷混支护
挂网喷混支护
喷混支护
（二）有围护基坑 1、板桩墙支护 2、喷射砼护壁 3、砼围圈护壁 4、其他方法

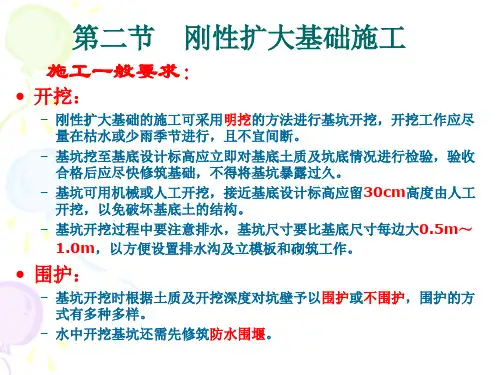

第二节 刚性扩大基础施工
施工一般要求：
• 开挖：
– 刚性扩大基础的施工可采用明挖的方法进行基坑开挖，开挖工作应尽 量在枯水或少雨季节进行，且不宜间断。
– 基坑挖至基底设计标高应立即对基底土质及坑底情况进行检验，验收 合格后应尽快修筑基础，不得将基坑暴露过久。
– 基坑可用机械或人工开挖，接近基底设计标高应留30cm高度由人工 开挖，以免破坏基底土的结构。
3、砼围圈护壁
概念：混凝土围圈护壁是用混凝土环形结构承受 土压力，但其混凝土壁是现场浇筑的普通混凝土，壁 厚较喷射混凝土大，一般为15cm～30cm，也可按 土压力作用下环形结构计算。
• 围护：
– 基坑开挖时根据土质及开挖深度对坑壁予以围护或不围护，围护的方 式有多种多样。
– 、基坑排水 三、水中刚性扩大基础修筑时的围堰工程
一字形
槽形
Z字形
支撑方式：无支撑式、支撑式和锚撑式 。
支撑式板桩墙按设置支撑的层数可分为单支撑板桩 墙和多支撑板桩墙。
无支撑
单支撑
多支撑
锚撑
钢板桩
施打钢板桩
基坑支撑
基坑远景
钢板桩
基坑支撑
基坑支撑
基坑支撑
基坑支撑
（二）有围护基坑 1、板桩墙支护 2、喷射砼护壁 3、砼围圈护壁 4、其他方法
一次喷射是否能达到规定的厚度，主要取决 于混凝土与土之间的粘结力和渗水量大小。如一 次喷射达不到规定的厚度，则应在混凝土终凝后 再补喷，直至达到规定厚度为止。
喷锚支护
喷混支护
挂网喷混支护
挂网喷混支护
挂网喷混支护
喷混支护
（二）有围护基坑 1、板桩墙支护 2、喷射砼护壁 3、砼围圈护壁 4、其他方法
第二节 刚性扩大基础施工
施工一般要求：
• 开挖：
– 刚性扩大基础的施工可采用明挖的方法进行基坑开挖，开挖工作应尽 量在枯水或少雨季节进行，且不宜间断。
– 基坑挖至基底设计标高应立即对基底土质及坑底情况进行检验，验收 合格后应尽快修筑基础，不得将基坑暴露过久。
– 基坑可用机械或人工开挖，接近基底设计标高应留30cm高度由人工 开挖，以免破坏基底土的结构。
3、砼围圈护壁
概念：混凝土围圈护壁是用混凝土环形结构承受 土压力，但其混凝土壁是现场浇筑的普通混凝土，壁 厚较喷射混凝土大，一般为15cm～30cm，也可按 土压力作用下环形结构计算。
浅基础施工
学习单元1：浅基础认知
二 浅பைடு நூலகம்础的构造
钢筋混凝土扩展基础
钢筋混凝土基础抗拉、压、弯强度都很好，可扩 大基础底面积而不必增加埋深，适用于“宽基浅埋”的 情况。
独立基础
条形基础
现浇独立基础 预制独立基础
条形基础
墙下条形基础 柱下条形基础
学习单元1：浅基础认知
二 浅基础的构造
学习单元1：浅基础认知
一 浅基础的类型
砖基础 灰土基础 三合土基础 构造 毛石基础 形式 混凝土基础 毛石混凝土基础 钢筋混凝土基础 无筋扩展基础 受力
（砖基础、毛石基础、灰土三合土基础、混凝土基础）
材料
独立基础 条形基础 筏板基础 箱型基础
钢筋混凝土扩展基础
学习单元1：浅基础认知
二 浅基础的构造

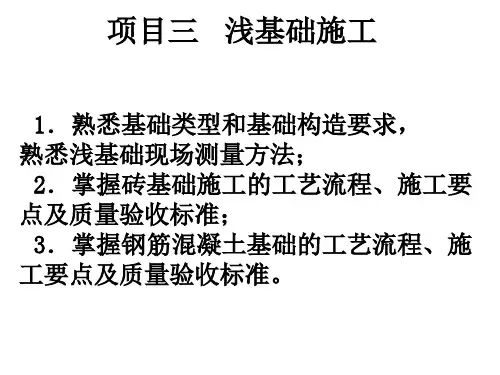

项目三 浅基础施工
1．熟悉基础类型和基础构造要求， 熟悉浅基础现场测量方法； 2．掌握砖基础施工的工艺流程、施工要 点及质量验收标准； 3．掌握钢筋混凝土基础的工艺流程、施 工要点及质量验收标准。
项目三 浅基础施工
学习单元1：浅基础认知
一 浅基础的类型
上部结构
基础 地 基
学习单元1：浅基础认知
砖基础
学习单元1：浅基础认知
二 浅基础的构造
砖基础
学习单元1：浅基础认知
二 浅基础的构造
砖基础下面一般 设置垫层，垫层材 料用3；7或2；8灰 土，或者1：2：4或 1:3:6的碎砖三合土， 目前常用混凝土垫 层，垫层每边扩出 基础地面边缘不小 于50mm。
砖基础
学习单元1：浅基础认知
二 浅基础的构造
一 浅基础的类型
基础
1、地基：
地基
建筑物的全部荷载均由其下的地层来承担，承担 建筑物荷载的地层称为地基 。 2、基础： 建筑物向地基传递荷载的下部结构称为基础。
浅基础施工(五)资料
❖ 做好排水降水工作，在基坑（槽）四周或两侧做 好临时排水沟和集水井。
❖ 坑边堆土要及时清除，防止坍塌，堆土高度不超 过1.5m。
❖ 注意相邻建筑基础的保护，如不能满足应在坡脚 设置挡墙或支撑进行加固处理。
四、基坑的围护
（一）无围护基坑
当基坑较浅，地下水位较低或渗水量较少，不 影响坑壁稳定时，坑壁可不加围护，此时可将坑 壁挖成竖直或斜坡形。竖直坑壁只有在岩石地基 或基坑较浅又无地下水的硬粘土中采用。
一、施工前的准备
1、现场、资料准备：
(1)熟悉施工图，了解施工 现场情况，做好施工组织 设计。
(2)做好施工现场的三通一 平工作（临时供水、供电、 道路要通、施工场地要平 整），按图纸放线、验线、 开槽等。
2、机具准备
3、材料准备
（1）按工程进度要 求分批、分段准备， 要做好材料的质量检 验，保证工程的连续 施工。
碎卵石类土
1∶0.75
1∶1
1∶1.25
亚砂土 亚粘土、粘土
极软岩 软质岩 硬质岩
1∶0.67 1∶0.33 1∶0.25
1∶0 1∶0
1∶0.75 1∶0.5 1∶0.3325
1∶0
无围护坑
（二）有围护基坑
1、板桩墙支护 概念：在基坑开挖前先垂直打入土中至坑底以
（2）在基础施工前 对砖基础还应提前用 水浇砖，以保证工程 质量。
二、基础定位放线
★ 定位
在建筑场地上，标定出建筑的位置。将 建筑的轴线、基础边线和基坑边线在建筑场 地上标定出来。
★ 放线 放线是根据定位确定的轴线位置，用石灰
划出基坑（槽）开挖的边线。
三、基坑的开挖
① 可用人工开挖和机械开挖
要求：在一般土质条件下开挖基坑时，应采用 放坡开挖的方法，基坑深度在5m以内，施工期较 短，地下水在基底以下，且土的湿度接近最佳含 水量，土质构造又较均匀时，基坑坡度可参考下 表选用。
❖ 坑边堆土要及时清除，防止坍塌，堆土高度不超 过1.5m。
❖ 注意相邻建筑基础的保护，如不能满足应在坡脚 设置挡墙或支撑进行加固处理。
四、基坑的围护
（一）无围护基坑
当基坑较浅，地下水位较低或渗水量较少，不 影响坑壁稳定时，坑壁可不加围护，此时可将坑 壁挖成竖直或斜坡形。竖直坑壁只有在岩石地基 或基坑较浅又无地下水的硬粘土中采用。
一、施工前的准备
1、现场、资料准备：
(1)熟悉施工图，了解施工 现场情况，做好施工组织 设计。
(2)做好施工现场的三通一 平工作（临时供水、供电、 道路要通、施工场地要平 整），按图纸放线、验线、 开槽等。
2、机具准备
3、材料准备
（1）按工程进度要 求分批、分段准备， 要做好材料的质量检 验，保证工程的连续 施工。
碎卵石类土
1∶0.75
1∶1
1∶1.25
亚砂土 亚粘土、粘土
极软岩 软质岩 硬质岩
1∶0.67 1∶0.33 1∶0.25
1∶0 1∶0
1∶0.75 1∶0.5 1∶0.3325
1∶0
无围护坑
（二）有围护基坑
1、板桩墙支护 概念：在基坑开挖前先垂直打入土中至坑底以
（2）在基础施工前 对砖基础还应提前用 水浇砖，以保证工程 质量。
二、基础定位放线
★ 定位
在建筑场地上，标定出建筑的位置。将 建筑的轴线、基础边线和基坑边线在建筑场 地上标定出来。
★ 放线 放线是根据定位确定的轴线位置，用石灰
划出基坑（槽）开挖的边线。
三、基坑的开挖
① 可用人工开挖和机械开挖
要求：在一般土质条件下开挖基坑时，应采用 放坡开挖的方法，基坑深度在5m以内，施工期较 短，地下水在基底以下，且土的湿度接近最佳含 水量，土质构造又较均匀时，基坑坡度可参考下 表选用。
建筑浅基础工程施工培训课件
1.
（一） 2. （二） 3. （三） 4. （四） 5. （五） 6. （六） 7.
8.
地质勘察，掌握地质资料 选择基础类型、建筑材料和平面布置方案 选择持力层和基础埋置深度 确定地基承载力 按地基承载力确定基础底面尺寸 地基稳定性和变形验算 进行基础结构设计 绘制基础施工图
建筑物的型式与功能 场地勘察与室内试验资料 上部结构荷载资料
• 毛石混凝土基础;
基础，都只适合于建造无
• 灰土基础;
筋扩展基础。钢筋混凝土
• 三合土基础; • 钢筋混凝土基础。
基础适合扩展基础等更多 的型式。
★按基础外形和结构型式分类
单独基础（独立基础）——柱下单独基础（柱基础 的最经济型式：有无筋和配筋两种）
墙下条形基础（墙基础的最经济型式：
条形基础
有无筋和配筋两种，设于砖墙或剪力墙下）
重要的工业与民用建筑物 30 层以上的高层建筑 体型复杂,层数相差超过 10 层的高低层连成一体建筑物 大面积的多层地下建筑物(如地下车库,商场.运动场等) 甲级 对地基变形有特殊要求的建筑物
复杂地质条件下的坡上建筑物(包括高边坡) 对原有工程影响较大的新建建筑物
场地和地基条件复杂的一般建筑物
位于复杂地质条件及软土地区的二层及二层以上地下室的基坑工程
2.1.3 地基基础设计原则
1.地基基础设计等级
• 设计等级分为甲、乙、丙三个等级； • 设计等级划分原则：
1）地基复杂程度 2）建筑物规模和功能特征 3）由于地基问题可能造成建筑物破坏或影响建筑物正常 使用的程度。
地基基础设计等级
《建筑地基基础设计规范》GB50007-2011
设计 等级
建筑和地基类型
3.荷载取值的规定
浅基础施工精品PPT课件
桩基础：桩＋承台
三。浅基础的分类
（一）按基础刚度分
刚性（无筋扩展）基础 扩展基础 （二）按基础的结构型式分： 独立基础、条形基础、箱型基础、 筏型基础、壳型基础····
（一）按基础刚度分
刚性基础
•砖、石、灰土，素混凝土
• 材料抗拉强度很低
•有基础台阶宽高比（刚性角）要求
F
h0
b0 bt
tg bt
锚定地笼
土层锚杆
(3)Failure of piling in bending
2 土层锚杆(内锚)
可在内部提供足够的锚固力 不影响施工(空间) 造价高,有干扰尤其是相邻建筑物
>15o 0~25o
土锚接头 外经贸委
土锚接头 外经贸委
土锚 外经贸委
广州天兴大厦基坑
护坡桩加土锚
3 内支撑
1:1.0~1:1.25
1:0.75~1:1.0 1:1.0~1:1.25
1:0.5~1:0.75 1:0.75~1:1.0 1:1.0~1:1.25
1:1.25~1:1.5
1:1.0~1:1.25 1:1.25~1:1.5
2.3 挡土结构
1. 水泥护坡 插筋,挂网,抹面 2. 挡板与桩板支护 3. 板桩 4. 土锚与土钉墙边坡 5. 护坡桩 6. 沉井与沉箱 7. 地下连续墙 8. 逆作拱墙
板桩
4 土钉墙
• 步骤 • 优点:造价低(省30%~50%),
工期缩短50%~70% 边坡可以垂直,可以倾斜 • 缺点:变形大, 软粘土及地下水位以下不适用 一般护坡高度<12m
土钉--挂网喷混凝土(广东)
土钉
土钉
土钉支护的基坑
土钉
土锚和土钉
土锚和土钉
三。浅基础的分类
（一）按基础刚度分
刚性（无筋扩展）基础 扩展基础 （二）按基础的结构型式分： 独立基础、条形基础、箱型基础、 筏型基础、壳型基础····
（一）按基础刚度分
刚性基础
•砖、石、灰土，素混凝土
• 材料抗拉强度很低
•有基础台阶宽高比（刚性角）要求
F
h0
b0 bt
tg bt
锚定地笼
土层锚杆
(3)Failure of piling in bending
2 土层锚杆(内锚)
可在内部提供足够的锚固力 不影响施工(空间) 造价高,有干扰尤其是相邻建筑物
>15o 0~25o
土锚接头 外经贸委
土锚接头 外经贸委
土锚 外经贸委
广州天兴大厦基坑
护坡桩加土锚
3 内支撑
1:1.0~1:1.25
1:0.75~1:1.0 1:1.0~1:1.25
1:0.5~1:0.75 1:0.75~1:1.0 1:1.0~1:1.25
1:1.25~1:1.5
1:1.0~1:1.25 1:1.25~1:1.5
2.3 挡土结构
1. 水泥护坡 插筋,挂网,抹面 2. 挡板与桩板支护 3. 板桩 4. 土锚与土钉墙边坡 5. 护坡桩 6. 沉井与沉箱 7. 地下连续墙 8. 逆作拱墙
板桩
4 土钉墙
• 步骤 • 优点:造价低(省30%~50%),
工期缩短50%~70% 边坡可以垂直,可以倾斜 • 缺点:变形大, 软粘土及地下水位以下不适用 一般护坡高度<12m
土钉--挂网喷混凝土(广东)
土钉
土钉
土钉支护的基坑
土钉
土锚和土钉
土锚和土钉
钢筋混凝土浅基础施工[详细]
![钢筋混凝土浅基础施工[详细]](https://img.taocdn.com/s3/m/aa800899ed630b1c58eeb51a.png)
情境三 独立基础钢筋加工
(2)柱钢筋计算
③＝220十1100—40十500—2.931×18 ＝ 1727mm ④＝220十1100—40十1160—2.931×16＝2393mm ⑤＝220十1100—40十560—2.931×16＝1793mm
情境三 独立基础钢筋加工
(3)箍筋的计算 在基础内箍筋⑥号钢筋只配置两处，即两 个大箍筋和4个小箍筋，箍筋的下料长度与 上部的相同。
情境二 条形基础模板安装
条形基础模板两边侧模，一般可横向配置， 模板下端外侧用通长横楞连固，并与预先 埋设的锚固件楔紧。竖楞用¢48×3.5钢管， 用U形钩与模板固连。
情境二 条形基础模板安装
模板采用小钢模或木模，利用架子管或木 方加固。锥形基础坡度＞30°时，采用斜 模板支护，利用螺栓与底板钢筋拉紧，防 止上浮，模板上部设透气及振捣孔，坡度 ≤30°时，利用钢丝网(间距30cm)，防止混 凝土下坠，上口设井字木控制钢筋位置。 不得用重物冲击模板，不准在吊帮的模板 上搭设脚手架，保证模板的牢固和严密。
情境四 条形基础混凝土的浇筑
混凝土应分层连续进行，间歇时间不超过 砼初凝时间，一般不超过2小时，为保证钢 筋位置正确，先浇一层5~10cm厚砼固定钢 筋。
情境四 条形基础混凝土的浇筑
台阶型基础每一台阶高度整体浇捣，每浇 完一台阶停顿0.5小时待其下沉，再浇上一 层。分层下料，每层厚度为振动棒的有效 振动长度。防止由于下料过厚，振捣不实 或漏振，吊帮的根部砂浆涌出等原因造成 蜂窝、麻面或孔洞。
本节介绍了独立基础的施工图 识读、模板的安装、钢筋的加工和 混凝土的浇筑等施工要领。
返回
思考与训练
1．怎样识读独立基础施工图？ 2．怎样进行钢筋下料长度的计算。 3．编制一个独立基础的施工方案。
基础工程浅基础施工
基础工程浅基础施工一、浅基础的类型浅基础，根据使用材料性能不同，可分为无筋扩展基础（刚性基础）和扩展基础（柔性基础）。
1.无筋扩展基础无筋扩展基础又称刚性基础，一般由砖、石、素混凝土、灰土和三合土等材料建造的墙下条型基础，或柱下独立基础。
其特点是抗压强度高，而抗拉、抗弯、抗剪性能差，适用于6 层和6 层以下的民用建筑和轻型工业厂房。
无筋扩展基础的截面尺寸有矩形、阶梯形和锥形等，墙下及柱下基础截面形式如图3.1所示。
为保证无筋扩展基础内的拉应力及剪应力不超过基础的允许抗拉、抗剪强度，一般基础的刚性角及台阶宽高比应满足设计及施工规范要求。
图3.1 无筋扩展基础截面形式b—基础底面宽度；b0—基础顶面的墙体宽度或柱脚宽度；H—基础高度；b2—基础台阶2.扩展基础扩展基础一般均为钢筋混凝土基础，按构造形式不同又可分为条形基础（包括墙下条形基础与柱下独立基础）、杯口基础、筏式基础、箱形基础等。
在石料丰富的地区，可因地制宜利用本地资源优势，做成砌石基础。
基础采用的石料分毛石和料石两种，一般建筑采用毛石较多，价格低廉，施工简单。
毛石分为乱毛石和平毛石。
用水泥砂浆采用铺浆法砌筑。
灰缝厚度为20～30 mm。
毛石应分匹卧砌，上下错缝内外搭接，砌第一层石块时，基底要坐浆。
石块大面向下，基础最上一层石块，宜选用较大平面较好的石块砌筑，如图3.2所示。
图3.2 砌石基础1）杯口基础杯口基础常用于装配式钢筋混凝土柱的基础，形式有一般杯口基础、双杯口基础、高杯口基础等。
（1）杯口模板：杯口模板可用木模板或钢模板，可做成整体式，也可做成两半形式，中间各加楔形板一块，拆模时，先取出楔形板，然后分别将两半杯口模板取出。
为便于拆模，杯口模板外可包钉薄铁皮一层。
支模时杯口模板要固定牢固。
在杯口模板底部留设排气孔，避免出现空鼓，如图3.3所示。
图3.3 杯口内模板排气孔示意图1—空鼓；2—杯口模板；3—底板留排气孔（2）混凝土浇筑：混凝土要先浇筑至杯底标高，方可安装杯口内模板，以保证杯底标高准确，一般在杯底均留有50 mm 厚的细石混凝土找平层，在浇筑基础混凝土时，要仔细控制标高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特点：施工成本低，沉桩易，噪声低，振动小， 是最常见的一种简单经济的支护方法。
缺点：不能止水，易导致周边地基产生下沉（凹）。
H型钢木挡板： 1、可充分发挥H型钢的抗弯 能力强的特点，减少土壁稳定 所需支撑或拉锚道数 2、施工方便，速度快，工期 短
2、板桩墙支护
定义：
板桩墙是用于抵抗侧向土压力的直立板条状构件形成的挡土结构物。
序号 井点法类型
1
轻型井点法
2
喷射井点法
3
射流泵井点法
4
电渗井点法
5Hale Waihona Puke 管井井点法6渗井井点法
土层渗透系数 （m/d） 0.1~80 0.1~50 0.1~50 0.1~0.002 20~200 10~80
降低水位深度 （m） ≤6~9 8~20 ≤10 5~6 3~5 ≥15
五、基坑的检验与处理
挖好基坑，在基础浇筑前应进行验坑，检查是否符 合设计要求，其内容包括：
类型：
可分为钢板桩和预制钢筋混凝土板桩两种类型。
特点:
桩墙支护结构包括灌注桩、预制桩、板桩等类型桩构成的支护结构。 这种支护具有 结构刚度大，抗弯强度高、变形相对较小，安全度好， 设备简单，施工方便，需要工作场 地不大，施工噪声低、振动小等 优点，但一次性投资较大，再采用灌注桩，预制桩作支 护，还不能 回收利用。本工艺标准适用于多层及高层建筑深5m以上基础、地下 室基坑的支护工程。
4、技术准备
（1）熟悉设计文件对施工图纸进行现场核对 （2）正确选择施工方案，制定技术措施，合理 安排施工顺序和施工进度计划。 （3）召开技术交底会议 （4）编制施工组织设计 （5）编制施工预算
5、施工场地布置
二、基础定位放样
基础定位放样，是将设计图纸上的墩台位置和尺寸标定到实际工地上去。定 位工作可分为垂直定位和水平定位两方面。垂直定位是定出墩台基础各部分 的高程，可借助施工现场的水准基点进行；水平定位是定出基础在平面上的 位置。
根据土的性质、基坑暴露时间长短、地下水位高 低以及施工场地的大小等因素可开挖不设围护的 基坑或坑壁有围护的基坑两种。
(1）不设围护的基坑：适用 于基坑较浅地下水位或渗水 量较少的情况。
（2）、坑壁有围护基坑
1、挡板支撑 2、板桩墙支护 3、喷射混凝土护壁 4、混凝土围圈护壁
1、挡板支撑
支护方法：沿挡土位置预先打入钢轨、工字钢或H型 钢，间距为1.0~1.5m，然后边挖方，边将3~6cm厚的 挡土板塞入型钢桩之间挡土，在横向挡板与型钢之 间打入楔子，使横板与土体紧密接触。
目前常用的基坑排 水的方法有集水井 降水和井点降水两 种方法。
（1）、集水井降水法
集水井降水法是在地基开挖 过程中，在基坑底设置集水井， 并在基坑底四周或中央开挖排水 沟，使水流入集水井内，然后用 水泵抽出的方法。
集水井的直径或宽度，一般为0.7~0.8m。其深度随着挖土的 加深而加深，要始终低于挖土面0.8~1.0m。井壁可用竹、木等简 易加固。
3 直径1OOmm芯样经加工后，其抗压强度试 验值可用作混凝土强度等级评定；直径为50mm， 芯样经加工后，其抗压强度试验结果的统计值， 可供混凝土强度等级评定参考。
注：喷射混凝土护壁适用于坑壁自稳时间较短、渗水量较 少的各类岩土和坑度不超过10M的基坑
四、基坑排水
基坑如在地下水位以下，随 着基坑的下挖，渗水将不断 涌集基坑，因此施工过程中 必须不断地排水，以保持基 坑的干燥，便于基坑挖土和 基础的砌筑与养护。
定位
在建筑工地上，标定出建筑的位置。将建 筑的轴线、基础边线和基坑边线在建筑场 地上标定出来。
放样
放样是根据定位确定轴线位置，用石灰划出 基坑（槽）开挖的边线。
三、基坑的开挖
基坑的开挖可用人工开挖和机械开挖
注意：使用机械开挖时，在离基底设计标高20-40cm 的最后一层土要用人工来挖除，以保证地基结构不被 破坏。
一、施工准备
1、现场、资料准备
熟悉施工图纸，了解施工现场情况，做好 施工组织设计。
做好施工现场的四通一平工作（临时供 水供电、道路及通讯要通、施工场地要平整）， 按图纸放线、验线、开槽等）
2、人员及机具准备
一般是指技术人员和运输工具、搅拌设备、其 他小型工具等。
3、材料准备
按工程进度要求分批、分段准备，要做好材 料的质量检验，保证工程的连续施工，在基 础施工前对桩基础还应提前用水浇筑，以保 证工程质量。
当基坑挖至设计标高后，井底应低于坑底1~2m，并铺设0.3m 碎石滤水层，以免在抽水时将泥砂抽出，并防止井底的土被搅动。
从基坑中直接抽出地下水的方法比较简单，应用 也较广，但若土质为细砂或粉砂，地下水渗出时会产 生流砂现象，使边坡塌方，坑底冒砂，工作条件恶化， 并有引起附近建筑物下沉的危险，此时常用井点降水 的方法进行施工。
（2）、井点降水
在基坑开挖前，在基坑四周埋设一定数量的滤水管（井），利 用抽水设备抽水使所挖的土始终保持干燥状态的方法。 所采用的 井点类型有：轻型井点、喷射井点、电渗井点、管井井点、深井井 点等。
适用范围：井点法排水适用于粉、细砂或地下水位较高、 挖基较深、坑壁不易稳定和普通排水方法难以解决的基坑，应 根据土层的渗透系数、要求降低地下水位的深度及工程特点， 选择适宜的井点类型和所需设备，其适用范围见下表。
注：适用于地下水位较低、深度不是很大的一 般黏性或砂土层中使用。
3、喷射混凝土护壁
1 面板护壁厚度检测可用凿孔法或钻孔法， 孔数量为每100m2抽检一组。芯样直径为1OOmm时， 每组不应少于3个点；芯样直径为50mm时，每组 不应少于6个点；
2 厚度平均值应大于设计厚度，最小值应不 小于设计厚度的90％；
1：基坑底面标高和平面位置及平面尺寸是否与 原设计相符。
2：检查基底土质与设计资料是否相符，如有出 入应取样做土质分析试验，同时由施工单位及时会 同有关部门共同研究处理。
浅基础施工方案
组别： 组员：
职务 项目总工（PPT制作） 项目经理（基坑开挖） 施工准备 测量 模板 混凝土 质检和安全
姓名
施工工艺流程图
平整场地
确定工作面
基坑围护
基础定位放样
基坑排水
基坑开挖
不
合
基坑处理
格
基坑检验
铺筑垫层 安装模板 基础浇砌 基坑回填
目录
一、施工前的准备 二、基础定位放样 三、基坑的开挖 四、基坑排水 五、基坑的检验与处理 六、模板安装 七、基础的浇筑及基坑的回填
缺点：不能止水，易导致周边地基产生下沉（凹）。
H型钢木挡板： 1、可充分发挥H型钢的抗弯 能力强的特点，减少土壁稳定 所需支撑或拉锚道数 2、施工方便，速度快，工期 短
2、板桩墙支护
定义：
板桩墙是用于抵抗侧向土压力的直立板条状构件形成的挡土结构物。
序号 井点法类型
1
轻型井点法
2
喷射井点法
3
射流泵井点法
4
电渗井点法
5Hale Waihona Puke 管井井点法6渗井井点法
土层渗透系数 （m/d） 0.1~80 0.1~50 0.1~50 0.1~0.002 20~200 10~80
降低水位深度 （m） ≤6~9 8~20 ≤10 5~6 3~5 ≥15
五、基坑的检验与处理
挖好基坑，在基础浇筑前应进行验坑，检查是否符 合设计要求，其内容包括：
类型：
可分为钢板桩和预制钢筋混凝土板桩两种类型。
特点:
桩墙支护结构包括灌注桩、预制桩、板桩等类型桩构成的支护结构。 这种支护具有 结构刚度大，抗弯强度高、变形相对较小，安全度好， 设备简单，施工方便，需要工作场 地不大，施工噪声低、振动小等 优点，但一次性投资较大，再采用灌注桩，预制桩作支 护，还不能 回收利用。本工艺标准适用于多层及高层建筑深5m以上基础、地下 室基坑的支护工程。
4、技术准备
（1）熟悉设计文件对施工图纸进行现场核对 （2）正确选择施工方案，制定技术措施，合理 安排施工顺序和施工进度计划。 （3）召开技术交底会议 （4）编制施工组织设计 （5）编制施工预算
5、施工场地布置
二、基础定位放样
基础定位放样，是将设计图纸上的墩台位置和尺寸标定到实际工地上去。定 位工作可分为垂直定位和水平定位两方面。垂直定位是定出墩台基础各部分 的高程，可借助施工现场的水准基点进行；水平定位是定出基础在平面上的 位置。
根据土的性质、基坑暴露时间长短、地下水位高 低以及施工场地的大小等因素可开挖不设围护的 基坑或坑壁有围护的基坑两种。
(1）不设围护的基坑：适用 于基坑较浅地下水位或渗水 量较少的情况。
（2）、坑壁有围护基坑
1、挡板支撑 2、板桩墙支护 3、喷射混凝土护壁 4、混凝土围圈护壁
1、挡板支撑
支护方法：沿挡土位置预先打入钢轨、工字钢或H型 钢，间距为1.0~1.5m，然后边挖方，边将3~6cm厚的 挡土板塞入型钢桩之间挡土，在横向挡板与型钢之 间打入楔子，使横板与土体紧密接触。
目前常用的基坑排 水的方法有集水井 降水和井点降水两 种方法。
（1）、集水井降水法
集水井降水法是在地基开挖 过程中，在基坑底设置集水井， 并在基坑底四周或中央开挖排水 沟，使水流入集水井内，然后用 水泵抽出的方法。
集水井的直径或宽度，一般为0.7~0.8m。其深度随着挖土的 加深而加深，要始终低于挖土面0.8~1.0m。井壁可用竹、木等简 易加固。
3 直径1OOmm芯样经加工后，其抗压强度试 验值可用作混凝土强度等级评定；直径为50mm， 芯样经加工后，其抗压强度试验结果的统计值， 可供混凝土强度等级评定参考。
注：喷射混凝土护壁适用于坑壁自稳时间较短、渗水量较 少的各类岩土和坑度不超过10M的基坑
四、基坑排水
基坑如在地下水位以下，随 着基坑的下挖，渗水将不断 涌集基坑，因此施工过程中 必须不断地排水，以保持基 坑的干燥，便于基坑挖土和 基础的砌筑与养护。
定位
在建筑工地上，标定出建筑的位置。将建 筑的轴线、基础边线和基坑边线在建筑场 地上标定出来。
放样
放样是根据定位确定轴线位置，用石灰划出 基坑（槽）开挖的边线。
三、基坑的开挖
基坑的开挖可用人工开挖和机械开挖
注意：使用机械开挖时，在离基底设计标高20-40cm 的最后一层土要用人工来挖除，以保证地基结构不被 破坏。
一、施工准备
1、现场、资料准备
熟悉施工图纸，了解施工现场情况，做好 施工组织设计。
做好施工现场的四通一平工作（临时供 水供电、道路及通讯要通、施工场地要平整）， 按图纸放线、验线、开槽等）
2、人员及机具准备
一般是指技术人员和运输工具、搅拌设备、其 他小型工具等。
3、材料准备
按工程进度要求分批、分段准备，要做好材 料的质量检验，保证工程的连续施工，在基 础施工前对桩基础还应提前用水浇筑，以保 证工程质量。
当基坑挖至设计标高后，井底应低于坑底1~2m，并铺设0.3m 碎石滤水层，以免在抽水时将泥砂抽出，并防止井底的土被搅动。
从基坑中直接抽出地下水的方法比较简单，应用 也较广，但若土质为细砂或粉砂，地下水渗出时会产 生流砂现象，使边坡塌方，坑底冒砂，工作条件恶化， 并有引起附近建筑物下沉的危险，此时常用井点降水 的方法进行施工。
（2）、井点降水
在基坑开挖前，在基坑四周埋设一定数量的滤水管（井），利 用抽水设备抽水使所挖的土始终保持干燥状态的方法。 所采用的 井点类型有：轻型井点、喷射井点、电渗井点、管井井点、深井井 点等。
适用范围：井点法排水适用于粉、细砂或地下水位较高、 挖基较深、坑壁不易稳定和普通排水方法难以解决的基坑，应 根据土层的渗透系数、要求降低地下水位的深度及工程特点， 选择适宜的井点类型和所需设备，其适用范围见下表。
注：适用于地下水位较低、深度不是很大的一 般黏性或砂土层中使用。
3、喷射混凝土护壁
1 面板护壁厚度检测可用凿孔法或钻孔法， 孔数量为每100m2抽检一组。芯样直径为1OOmm时， 每组不应少于3个点；芯样直径为50mm时，每组 不应少于6个点；
2 厚度平均值应大于设计厚度，最小值应不 小于设计厚度的90％；
1：基坑底面标高和平面位置及平面尺寸是否与 原设计相符。
2：检查基底土质与设计资料是否相符，如有出 入应取样做土质分析试验，同时由施工单位及时会 同有关部门共同研究处理。
浅基础施工方案
组别： 组员：
职务 项目总工（PPT制作） 项目经理（基坑开挖） 施工准备 测量 模板 混凝土 质检和安全
姓名
施工工艺流程图
平整场地
确定工作面
基坑围护
基础定位放样
基坑排水
基坑开挖
不
合
基坑处理
格
基坑检验
铺筑垫层 安装模板 基础浇砌 基坑回填
目录
一、施工前的准备 二、基础定位放样 三、基坑的开挖 四、基坑排水 五、基坑的检验与处理 六、模板安装 七、基础的浇筑及基坑的回填
