浙教版九年级科学《电功电功率》提高练习题

合集下载

《电功、电功率》经典练习题 答案

《电功、电功率》经典练习题 答案

《电功、电功率》经典练习题一、基础题(直接应用公式)1.有一种用于220V 电路中的节能灯,额定功率仅为1W ,则通过它的电流为____A 0.0045A2.1度电可供两盏100W 电灯正常工作_______h. 5h3.一个“220V 800W ”的电炉,正常工作时电阻丝的电阻是______Ω。

60.5Ω4.一个灯泡上印着“PZ 220 25”,它正常工作时的电阻是______Ω,如果把它接入一个110V 电压的电路中,它实际消耗的电功率是________,与接在220V 电路上相比,这时他发光的亮度___________ (1936Ω,6.25W, 暗些。

)5.某次雷电的电流约2⨯410A ,电压约8110⨯V ,放电时间约0.001s 。

这次雷电的电功率约________千瓦,释放_________J 的能量。

(2×109KW, 2×109J )6.某工厂共有电灯1000盏,都用60W 的普通照明灯泡,平均每天用电12h 。

如果都改用40W 的日光灯,不但可以省电,而且比原来更亮了。

该厂一年(365天)可节约多少千瓦时的电?(87600KW ·h)7. 某导体的电阻是2Ω,通过2 A 的电流时,1min 产生多少焦耳的热量?480J8. 一只额定功率是450W 的电饭锅,在220V 的额定电压下使用,每分钟产生________J 的热量.27000J9. 一只电烙铁的额定电压是220V ,在额定电压下工作时的电阻是1210Ω,它的额定功率是________W ,在额定电压下通电10min 产生___________J 的热量。

40W,24000J10. 某校师生自制了一台电烘箱。

电烘箱的电阻丝通过5A 的电流时,每分钟可产生46.610⨯J 的热量。

求这台电烘箱的电功率和电阻丝工作时的电阻。

1.1×103W,44Ω18. 某型号电冰箱主要技术参数如表所示,此电冰箱连续使用一个月(按30天计)消耗的电能为 。

浙教版九上科学3.6电能(第二课时电功率)基础习题

浙教版九上科学3.6电能(第二课时电功率)基础习题

《电功率》练习题一、基础题1. 在物理学中,用表示电流做功的快慢。

电功率用表示,国际单位是,简称,符号是。

比它大的单位是,符号是,比它小的单位是,符号是。

2. 1kW= W= mW.3. 电功率的定义式是。

推导式是。

4. 由公式P=W/t 可以得到W= ,如果P的单位是千瓦,t的单位是小时,则W的单位就是。

记作。

5. 用电器工作时电压叫电压,用电器在电压下工作时的电功率叫功率。

6. 在使用各种用电器时,都要让他们在额定电压下工作,如果实际电压过高,则可能,如果实际电压过低,则用电器可能正常工作。

二、基础提高题1、下列关于电功率的说法中,正确的是()A、电功率是表示电流做功多少的物理量;B、电功率是表示电流做功快慢的物理量;C、电功率大的用电器消耗电能一定多;D、电功率大的用电器工作时间一定短;2、如图所示的电路中,电源电压保持不变,开关S闭合后,滑片P向右滑动时()A.电流表示数变大,电压表示数变小,灯泡变暗B.电流表示数变小,电压表示数变大,灯泡变亮C.灯泡的实际功率减小,灯泡变暗D.灯泡的实际功率增大,灯泡变亮3、甲、乙两只普通照明灯泡的铭牌如图所示,下列说法中正确的是()A.甲灯的实际功率一定是40WB.两灯均正常发光时,甲灯发光较暗C.两灯均正常发光时,甲灯消耗的电能较少D.将乙灯接入110V电路中,它的额定功率仍为60W4、1 度电可以供 40 W 的灯泡工作多少h?5、一只电热水壶的铭牌上标着“220 V 1 000 W”的字样,它正常工作时的电流是多少?6、某次雷电的电流约2×104 A,电压约108 V,放电时间约0.001 s。

这次雷电的电功率约多少千瓦?释放多少电能?三、提高题1、一个标有“220 V 800 W”的电炉,正常工作时电阻丝的电阻有多大?假如电路中的电压降低到200 V,电阻丝的电阻不变,这时电炉实际的电功率是多大?2、将一只标有“6 V 3 W”的灯泡L与电阻R串联,接入电压为9 V的电路中,灯泡恰好正常发光,求:(1)灯泡L的阻值;(2)电阻R消耗的电功率。

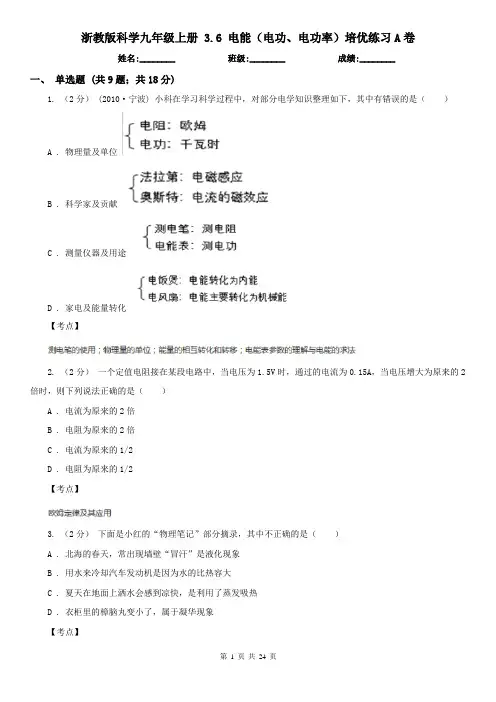

浙教版科学九年级上册 3.6 电能(电功、电功率)培优练习A卷

浙教版科学九年级上册 3.6 电能(电功、电功率)培优练习A卷

浙教版科学九年级上册 3.6 电能(电功、电功率)培优练习A卷姓名:________ 班级:________ 成绩:________一、单选题 (共9题;共18分)1. (2分)(2010·宁波) 小科在学习科学过程中,对部分电学知识整理如下,其中有错误的是()A . 物理量及单位B . 科学家及贡献C . 测量仪器及用途D . 家电及能量转化【考点】2. (2分)一个定值电阻接在某段电路中,当电压为1.5V时,通过的电流为0.15A,当电压增大为原来的2倍时,则下列说法正确的是()A . 电流为原来的2倍B . 电阻为原来的2倍C . 电流为原来的1/2D . 电阻为原来的1/2【考点】3. (2分)下面是小红的“物理笔记”部分摘录,其中不正确的是()A . 北海的春天,常出现墙壁“冒汗”是液化现象B . 用水来冷却汽车发动机是因为水的比热容大C . 夏天在地面上洒水会感到凉快,是利用了蒸发吸热D . 衣柜里的樟脑丸变小了,属于凝华现象【考点】4. (2分)如图甲所示,R1的阻值是20Ω,滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示,则R2消耗的最大功率是()A . 0.45WB . 0.50WC . 0.80WD . 0.90W【考点】5. (2分) (2020九上·玉环期末) 下列关于电功率的说法正确的是()A . 用电器的电功率越大,消耗的电能越多B . 用电器的电功率越大,消耗电能越快C . 用电器工作时间越长,电功率越大D . 用电器消耗的电能只与通电时间有关【考点】6. (2分) (2018九上·金华期中) 如图,电源电压18v保持不变。

电流表量程0~0.6A,电压表量程0~15v,小灯泡上标有“6V,3W”字样,要求开关闭合后两个电表的示数均不超过所选量程,且灯泡两端电压不允许超过额定电压(灯丝电阻不变),则下列说法正确的是()。

A . 滑动变阻器的滑片向左移动时,电流表和电压表示数变大B . 当电流表示数为0.4A时,电压表示数为12VC . 该电路的最大功率为10.8WD . 滑动变阻器允许调节的范围是24~60Ω【考点】7. (2分)如图所示,A是悬挂在弹簧测力计下的条形磁铁,B是螺线管.闭合开关,待弹簧测力计示数稳定后,将滑动变阻器的滑片缓慢向右移动的过程中,下列说法正确的是()A . 电压表示数变大,电流表示数也变大B . 电压表示数变小,电流表示数也变小C . 螺线管上端是N极,弹簧测力计示数变小D . 螺线管上端是S极,弹簧测力计示数变大【考点】8. (2分)如图所示电路,电源电压保持不变.闭合开关S,当滑动变阻器的滑片P从a端滑到b端的过程中,R1、R2的U﹣I关系图象如图所示.则下列判断正确的是()①图线甲是电阻R1的“U﹣I”关系图象②电源电压为12V③电阻R1的最小电功率为2.7W④滑动变阻器R2的最大阻值为30ΩA . 只有①③正确B . 只有①④正确C . 只有②④正确D . 只有②③正确【考点】9. (2分)(2018·浙江模拟) 如图所示电路,干路电流I始终恒定,R1为滑动变阻器(R1最大阻值>R2),R2为定值电阻,当滑动变阻器的滑片P从最右端移动至最左端的过程中,下列说法中确的是()A . R2通过的电流增大B . R1两端的电压不变C . R1的电功率先增大后减小D . 电路的总电功率增大【考点】二、填空题 (共4题;共8分)10. (2分)一个8.5W的LED灯泡,它与60W的白炽灯亮度相当,则使用该LED灯泡比白炽灯可节约________ %的电能.一个8.5W的LED灯泡价格为20元,寿命为50000h,假设电灯以每年正常工作2000小时计算,电价是0.5元/千瓦时.则使用该种LED灯泡照明一年的总费用为________ 元.【考点】11. (2分)定值电阻甲和乙中的电流与其两端电压的关系如图所示,由图象可得:(1)甲的电阻为________ Ω;(2)当通过乙的电流为0.5A时,其消耗的电功率为________ W;(3)若将甲和乙并联后接在电压为2V的电源两端,则干路中的电流为________ A.【考点】12. (2分)(2017·浙江) 用12V的电源为微型电动机供电的电路如图(甲)所示。

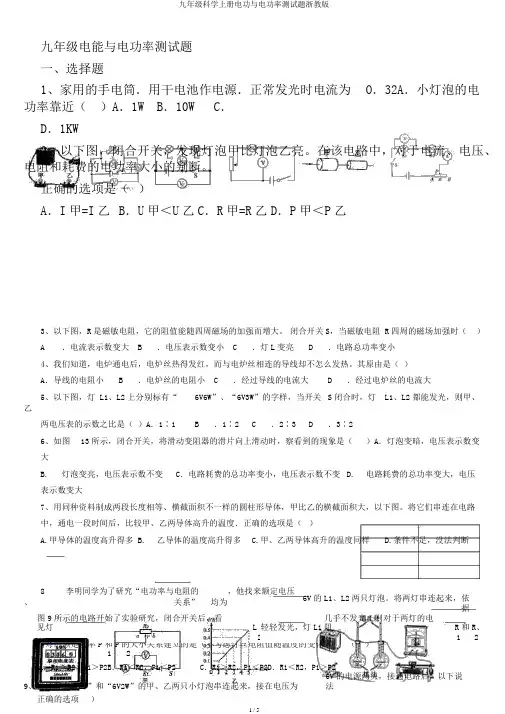

九年级科学上册电功与电功率测试题浙教版

九年级科学上册电功与电功率测试题浙教版

九年级电能与电功率测试题一、选择题1、家用的手电筒.用干电池作电源.正常发光时电流为O.32A.小灯泡的电功率靠近()A.1W B.10W C.D.1KW2、以下图,闭合开关,发现灯泡甲比灯泡乙亮。

在该电路中,对于电流、电压、电阻和耗费的电功率大小的判断。

正确的选项是()A.I甲=I乙B.U甲<U乙C.R甲=R乙D.P甲<P乙3、以下图,R是磁敏电阻,它的阻值能随四周磁场的加强而增大。

闭合开关S,当磁敏电阻 R四周的磁场加强时()A .电流表示数变大B .电压表示数变小C .灯L变亮D .电路总功率变小4、我们知道,电炉通电后,电炉丝热得发红,而与电炉丝相连的导线却不怎么发热。

其原由是()A.导线的电阻小 B .电炉丝的电阻小 C .经过导线的电流大 D .经过电炉丝的电流大5、以下图,灯 L1、L2上分别标有“6V6W”、“6V3W”的字样,当开关S闭合时,灯L1、L2都能发光,则甲、乙两电压表的示数之比是()A.1∶1 B .1∶2 C .2∶3 D .3∶26、如图13所示,闭合开关,将滑动变阻器的滑片向上滑动时,察看到的现象是()A.灯泡变暗,电压表示数变大B. 灯泡变亮,电压表示数不变C.电路耗费的总功率变小,电压表示数不变 D. 电路耗费的总功率变大,电压表示数变大7、用同种资料制成两段长度相等、横截面积不一样的圆柱形导体,甲比乙的横截面积大,以下图。

将它们串连在电路中,通电一段时间后,比较甲、乙两导体高升的温度.正确的选项是()A.甲导体的温度高升得多B. 乙导体的温度高升得多C.甲、乙两导体高升的温度同样D.条件不足,没法判断8、李明同学为了研究“电功率与电阻的关系”,他找来额定电压均为6V的L1、L2两只灯泡。

将两灯串连起来,依据图9所示的电路开始了实验研究,闭合开关后,看见灯L轻轻发光,灯L1几乎不发光,则对于两灯的电阻R和R、212两灯的额定功率P和P的大小关系建立的是(不考虑灯丝电阻值随温度的变化)()12A.R1>R2,P1>P2B.R1<R2,P1<P2C.R1>R2,P1<P2D.R1<R2,P1>P29、将标有“6V3W”和“6V2W”的甲、乙两只小灯泡串连起来,接在电压为6V的电源两头,接通电路后,以下说法正确的选项)是(A.两只小灯泡都不可以正常工作,甲灯比乙灯亮B. 两只小灯泡都能正常发光C.经过乙灯的电流较大 ,因此乙灯较亮D.两只小灯泡的总功率小于2W10、标有“220V100W”字样的家用电器正常工作时的电功率()A .大于100瓦B .小于100瓦C .等于100瓦D .等于100瓦二、填空题型号 HB —3182 11、额定电压为 6V 的灯泡,正常发光时经过灯丝的电流是2A ,则该灯泡的额定功率容量1kg是_W 。

浙教版科学九年级上册 3.6 电能(电功、电功率)培优练习A卷(练习)

浙教版科学九年级上册 3.6 电能(电功、电功率)培优练习A卷(练习)

浙教版科学九年级上册 3.6 电能(电功、电功率)培优练习A卷(练习)姓名:________ 班级:________ 成绩:________一、单选题 (共9题;共18分)1. (2分) (2020九上·西湖月考) 小明同学家的电能表照片如图,他仔细观察电能表后,发现在3分钟内电能表转盘转动100转,经仔细分析得到下列结论,其中正确的是()A . 在3分钟内电流做功0.04焦耳B . 在3分钟时间内用电器消耗的总功率为800WC . 电能表是用来测量电功率的仪器D . 小明家可以安装功率为2500W的空调【考点】2. (2分)有两个阻值不同的定值电阻R1、R2 ,它们的电流随电压变化的I-U图线如图所示。

如果R1、R2串联后的总电阻为R串,并联后的总电阻为R并,则关于R串、R并的I-U图线所在的区域,下列说法中正确的是()A . R串在Ⅱ区域,R并在Ⅲ区域B . R串在Ⅲ区域,R并在Ⅰ区域C . R串在Ⅰ区域,R并在Ⅱ区域D . R串在Ⅰ区域,R并在Ⅲ区域【考点】3. (2分) (2019八下·余杭月考) 洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接,如图所示。

细心观察可以发现,三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。

这样的设计主要考虑下列哪一因素()A . 使插头的造型更美观B . 插入插座时,可确保用电器外壳先接地C . 有利于识别火线和零线插脚D . 插入插座中可更稳固【考点】4. (2分)小军和姐姐一起去买电饭煲,当他们选择某一品牌的电饭煲时,发现有800W和1200W两种功率可选,如图是他们针对买哪一款更省电的问题出现的不同意见.请你在相同质量的水升高相同的温度的前提下,下列说法正确的是()A . 不考虑热损失,消耗电能一样多;考虑热损失,800W的消耗电能少B . 不考虑热损失,消耗电能一样多;考虑热损失,1200W的消耗电能少C . 不考虑热损失,800W的消耗电能少;考虑热损失,1200W的消耗电能少D . 不考虑热损失,1200W的消耗电能少;考虑热损失,800W的消耗电能少【考点】5. (2分)如图所示,电源电压U恒定,R1>R2 ,通过R1、R2的电流分别为I1、I2 , R1、R2两端的电压分别为U1、U2 ,则下列关系式中,正确的是()A . I1R1=I2R2B . I1R2=I2R1C .D .【考点】6. (2分) (2020九上·余姚月考) 如图所示,小灯泡L标有“6V 3W”字样(不计温度对灯丝电阻的影响),当S闭合,滑动变阻器滑片P在最左端时,小灯泡L正常发光;当S闭合,S1断开,滑动变阻器滑片P在中点时,电流表的示数为0.2A,下列说法正确的是()A . 电源电压为9VB . 滑动变阻器的最大阻值为18ΩC . 调节电路元件,可使电压表达到的最大值为4.5VD . 电路的最小功率与最大功率之比为3∶16【考点】7. (2分)如图所示的电路中,闭合开关S,滑动变阻器的滑片P向右滑动时,则A . R1的电功率一定减小B . R2的电功率一定增大C . 电流表的示数增大D . 电压表的示数减小【考点】8. (2分) (2020九上·诸暨期末) 如图所示,电源电压不变,L1、L2两只灯泡的规格相同。

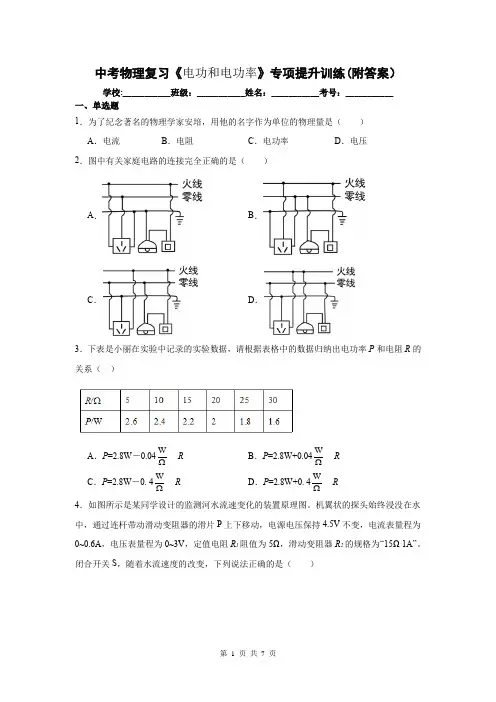

中考物理复习《电功和电功率》专项提升训练(附答案)

中考物理复习《电功和电功率》专项提升训练(附答案)

中考物理复习《电功和电功率》专项提升训练(附答案)学校:___________班级:___________姓名:___________考号:___________一、单选题1.为了纪念著名的物理学家安培,用他的名字作为单位的物理量是()A.电流B.电阻C.电功率D.电压2.图中有关家庭电路的连接完全正确的是()A.B.C.D.3.下表是小丽在实验中记录的实验数据,请根据表格中的数据归纳出电功率P和电阻R的关系()A.P=2.8W-0.04WΩR B.P=2.8W+0.04WΩRC.P=2.8W-0. 4WΩR D.P=2.8W+0. 4WΩR4.如图所示是某同学设计的监测河水流速变化的装置原理图。

机翼状的探头始终浸没在水中,通过连杆带动滑动变阻器的滑片P上下移动,电源电压保持4.5V不变,电流表量程为0~0.6A,电压表量程为0~3V,定值电阻R1阻值为5Ω,滑动变阻器R2的规格为“15Ω 1A”。

闭合开关S,随着水流速度的改变,下列说法正确的是()A.当水流速度增大时,电压表的示数变大B.当水流速度减小时,电压表与电流表的示数之比变小C.滑动变阻器允许接入电路的取值范围为2.5Ω~10ΩD.电路消耗总电功率的变化范围为1.35W~4.05W5.“注意安全,珍惜生命”是大家的共同心愿,如下图中一些做法符合用电安全的是()A.空旷地带在电线上晾晒衣服B.用电器的金属外壳要接地C.用湿毛巾擦正在工作的台灯D.有人触电要先直接用手拉开6.在下列现象中:(1)插座中的两个线头相碰;(2)开关中的两个线头相碰;(3)电路中增加了大功率的用电器;(4)户外输电线绝缘皮损坏,其中可能引起家中保险丝熔断的是()A.(1)(2)B.(2)(3)C.(2)(4)D.(1)(3)7.如图甲所示的电路中电源电压恒定,小灯泡L的灯丝电阻不变,R1是定值电阻。

闭合开关S ,将滑动变阻器的滑片P 由A 端移到B 端,两电压表示数随电流表示数变化的关系如图乙所示。

浙教版九年级科学上册 3.6电能-电功率练习题

浙教版九年级科学上册 3.6电能-电功率练习题

《电功率》练习题一、填空题1、电功率是表示电流做功_______________的物理量,用字母_______表示,单位是__________,用字母_______表示,还有一个比它大的单位是__________,用字母_______表示。

它们的换算关系是:1kW=__________W。

2、根据所学的物理知识W=Pt可知:世界自然基金会倡导的“地球一小时”活动就是通过关灯的方式减少通电__________来减少电能消耗的;生活中还能通过减小用电器的___________来减少电能消耗。

3、当家庭电路中的用电器总功率增大时,电路中的总电流会_________。

(选填:“增大”或“减小”)4、将一段电阻丝接在12V的电源上,通过这段电阻丝的电流是1.5A,这段电阻丝消耗的功率是__________W。

5、某日光灯接在家庭电路中正常工作时,其电流是0.13A,若通电10min,有______J 的电能转化成了热能和_________能。

6、一个灯泡上印着“PZ220—40”字样,其中“220”表示灯泡的__________为220V;1度电(1kW·h)可使该灯泡正常工作的时间为______h;若它两端的实际电压为200V时,实际功率_______40W(选填:“大于”、“小于”或“等于”)。

7、标有“220V 100W”的灯泡,正常发光1min消耗______________J的电能,1度电可供它正常工作__________h。

8、一个教室有6盏标有“220V 60W”的日光灯,这些灯是采用_____联方式连接的,若这些灯每天均正常工作3小时,则每天共消耗电能________kW·h。

9、如图所示为某路口的红绿灯设施。

已知三只灯泡均标有“220V40W”字样,该设施正常工作一天(24h)将消耗_____ kW·h的电能。

10、有些家庭的电视机在不观看时没有切断电源,仍然处于待机状态。

中考物理总复习《电功和电功率》专项提升练习题(附含答案)

中考物理总复习《电功和电功率》专项提升练习题(附含答案)

中考物理总复习《电功和电功率》专项提升练习题(附含答案)学学:___________班级:___________姓名:___________考号:___________知识点1 电功和电热1.(2023临沂,18,2分)将一只“6 V 3 W”的小灯泡与一个阻值为12 Ω的电阻串联后接到12 V的电源上,闭合开关后,小灯泡的实际功率()A.大于3 WB.等于3 WC.小于3 WD.无法确定2.(2022青岛,3,2分)下列电流做功的过程中,电能主要转化为机械能的是()A.电风扇吹风B.电灯发光C.电饭锅煮饭D.电解水制氧3.(2021威海,8,2分)甲、乙、丙三个导体串联在电路中,它们材料相同、均为圆柱体,规格如表所示。

通电1 min,电流通过甲、乙、丙做的功分别为W甲、W乙、W丙,则()导体长度/cm 横截面积/cm2甲 5 1乙10 1丙 5 2A.W乙>W甲>W丙B.W甲=W乙=W丙C.W甲>W乙>W丙D.W丙>W甲>W乙4.(2022聊城,10,3分)如图所示是“探究电流通过导体时产生热的多少跟什么因素有关”的实验装置,两个透明容器中密封着等量的空气,通电一段时间后,左侧U形管中液面高度差比右侧的大。

下列说法错误的是()A.U形管中液面高度的变化反映了电阻产生热量的多少B.通过左、右两边容器中电阻丝的电流相同C.右边容器中的电阻R2比左边容器中的电阻R1小D.通电时间相同,两个容器中空气吸收的热量相同5.(2023滨州,17,2分)如图所示,电源电压恒定不变,定值电阻R1的阻值为10 Ω。

闭合开关,电流表A的示数为0.5 A,A1的示数为0.3 A,则电源电压为V,定值电阻R2在1 min内消耗的电能为J。

6.(2021临沂,25,2分)仅将一把电热水壶接入图示电能表所在的电路,正常工作6 min,电能表的转盘转过了360 r,则电热水壶消耗的电能为kW·h,电功率为kW。

浙教版中考科学集训:电功与电功率(含答案)

浙教版中考科学集训:电功与电功率(含答案)

电功与电功率1. 如图甲所示,电源电压保持不变,R0为定值电阻,R为滑动变阻器,闭合开关S,滑动变阻器的滑片从一端移动到另一端的过程中,电压表和电流表的示数与R的关系分别如图乙、丙所示。

下列说法不正确的是(D )A.电源电压为6VB.滑动变阻器R的最大阻值是20ΩC.R0的最小电功率为0.4WD.当滑片P置于中点时,R的电功率为0.8W2. (18-山东滨州)如图甲电路中,电源电压保持不变,R1是定值电阻。

当开关S闭合,滑动变阻器R2的滑片P由a端移动到b端,两电表示数变化关系如图乙所示,则下列说法中正确的是(BCD )A. 电源电压为14VB. R2的最大阻值是30ΩC. 滑片P由a向b恰好移动三分之一长度时R1的电功率为1.25WD. 滑片P在a端时,2分钟内R2消耗的电能是144J3. 某家用电能表的有关参数如图所示,可知(BD )A.该电能表上用电器的总功率不能超过2.2 kWB.该电能表上用电器的总功率不能超过8.8 kWC.该电能表的转盘每小时最多转3000rD.该电能表的转盘每小时最多转26400r4. (18-天津)多选-如图甲所示电路,闭合开关S后,将滑动变阻器的滑片P从一端滑到另一端,R1、R2的U~I关系图象如图乙所示:在上述过程中,滑片P从任意一点滑动到另外一点时,电流表A的示数变化量为△I,电压表V1、V2的示数变化量分别为△U1、△U2,R1、R2的功率变化量分别为△P1、△P2,则(BC )A. R1的阻值为70ΩB. 电源电压是18VC. ||=||总成立D. ||=||总成立5. 如图所示电路,电源电压不变,闭合开关S,当滑片P置于变阻器的B端时,电压表的示数为6V,在10s内定值电阻R1产生的热量为36J;当滑片P置于变阻器的中点时,电压表的示数变化了2V.下列结果正确的是(B)A. R1先后两次消耗的电功率之比为3:4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω6. 如图所示是调光台灯的简化电路图,L标有“220V40W”。

中考物理复习《电功和电功率的计算》专项提升练习题(附答案)

中考物理复习《电功和电功率的计算》专项提升练习题(附答案)

中考物理复习《电功和电功率的计算》专项提升练习题(附答案)学校:___________班级:___________姓名:___________考号:___________1.在图所示的电路中,电源电压不变,灯L上标有“6V 3W”字样.当电键K闭合时,灯L正常发光,电流表的示数为0.6安.求:(1)通过灯L的电流.(2)电阻R2的阻值.(3)在10秒内,电流通过电阻R2所做的电功.2.为实现自动控制,小明同学利用电磁继电器(电磁铁线圈电阻不计)制作了具有延时加热、保温、消毒等功能的恒温调奶器,其电路图如图甲所示。

控制电路中,电压U1=3V,定值电阻R0=50Ω,热敏电阻R阻值随温度变化的图像如图乙所示;工作电路中,电压U2=220V,R1=836Ω,R2=44Ω。

已知恒温调奶器容量为2kg,水温达到80℃时衔铁会跳起。

[水的比热容为4.2×103J/(kg•℃)](1)求衔铁刚跳起时,通过电磁铁线圈的电流;(2)求工作电路在保温状态下的电功率;(3)当调奶器加满温度为25℃的水,加热元件工作500s后衔铁跳起,求此过程中水吸收的热量及恒温调奶器的加热效率。

3.火锅是人们比较喜欢的一种饮食,如图所示,这是小明家使用的一款电火锅工作电路的简化原理图,它有高、中、低三个加热挡位,R1、R2均为加热电阻(温度对电阻的影响忽略不计)。

已知R1=60.5Ω,电火锅处于低温挡时的功率为160W,电源电压为220V。

[水的比热容为4.2×103J/(kg∙℃)]求:(1)电阻R 2的阻值。

(2)电火锅处于高温挡时的电功率。

(3)若加热电阻所产生热量的84%被水吸收,用该电火锅的高温档把2kg 、20℃的水加热到100℃,需加热的时间。

4.如图是某家用电热水器的简化电路图,温控开关S 可根据水温自动切换到加热和保温两种状态,R 1、R 2是发热电阻,热水器主要参数如表。

热水器正常加热35min ,可使满箱水的温度从25℃升高到55℃,水的比热容为34.210J /(kg C)︒⨯,求:(1)开关S 跳至哪个触点位置时,热水器会进入保温状态,请说明理由;(2)R 1的阻值;(3)在上述加热任务中,水吸收的热量是多少?热水器的加热效率是多少?5.如图所示,电源电压为18V 且保持不变,电阻R 1为定值电阻,灯泡标有“6V 3W”字样,滑动变阻器R 2上标有“30Ω 1A”字样,电流表量程为“0~0.6A”和“0~3A“,电压表量程为“0~3V”和“0~15V”.(1)只闭合开关S 和S 1,调节滑动变阻器的滑片,使灯泡正常发光,求此时电路消耗的总功率.(2)只闭合开关S 和S 2,调节滑动变阻器的滑片,当电压表示数为12V 时,电流表的示数为0.4A ,求电阻R 1的阻值.(3)只闭合S 和S 2,调节滑动变阻器的滑片,发现电流表和电压表偏转角度相同(可能重新选择了电表量程),且整个电路能够安全工作,讨论并计算此时电流表示数的可能值.6.在如图甲的电路中,电源电压为15V 且保持不变,滑动变阻器上标有“30Ω 2A”字样,小灯泡额定电压是6V ,灯泡电流随电压变化关系如图乙所示。

最新-九年级科学上册 电功率的计算强化训练 浙教版 精

最新-九年级科学上册 电功率的计算强化训练 浙教版 精

电功率计算强化训练1.在图1所示的电路中,电源电压为220V ;R1、R2、R3为定值电阻,但是它们的具体电阻数值都没有标注,知道它们电阻的可能值是44Ω、88Ω、175Ω或220Ω。

闭合开关S ,在断开S1、S2与闭合S1、S2两种状态下,电流表的示数之比为1:10。

电路消耗电功率有四种可能的情况,其中消耗电轴功率的最大值是1100W 。

求:(1)R2的电阻值(2)在开关S 闭合,S1、S2断开的状态下,电压表示数可能各是多少?3.如图3所示电路中小灯泡L 上标有“6V3W ”字样,滑动变阻器的最大阻值是40Ω.当S1、S2都断开时, 滑动变阻器连入电路的电阻为36Ω时,小灯泡正常发光;当S1、S2都闭合时滑片P 移到a 端,A1A2的示数比为5:2.求:(1)当S1、S2都断开小灯泡正常发光时电压表的示数. (2)当S1、S2都闭合时电路消耗的最小功率.4.如图4所示电源电压不变,灯泡L 标有“6V ,3W ”字样,当S1、S2都断开时,滑片P 从b 端滑到某一位置c 时,滑动变阻器R 的电阻减小6Ω,电流表示数变化了0.1 A ,灯泡恰好正常发光,保持滑片位置不变,闭合S1、S2,电流表示数又变化了1.5A 。

求:(1)灯泡的电阻和正常工作时的电流 (2)电源电压(3)当S1、S2都闭合时,调节滑片P ,电路消耗的总功率的最小值。

5.如图5所示,电源电压保持不变,灯L1和L2上分别标有“6V ,3W ”和“6V ,6W ”字样,灯L3上标有“12V ”,其他字迹模糊不清。

当断开S1,闭合S 、S2时,其中一盏灯能长时间保持正常发光;当断开S2,闭合S 、S1时,电流表的示数为0.3A 。

求:电源电压和灯L3的额定功率。

6. 如图6所示为多功能电饭锅的原理图,其中S 为温控器(控制电饭锅不超过某一个温度,对电饭锅起保护作用),三个灯泡为发热电阻R1、R2、R3相应的工作指示灯,其功率忽略不计。

浙教版九年级科学《电功电功率》提高练习题

浙教版九年级科学《电功电功率》提高练习题

电功、电功率姓名:________一、选择题1.两定值电阻甲、乙中的电流与电压关系如图7所示,现将甲和乙并联后接在电压为6V的电源两端,下列分析正确的是( )A.乙消耗的电功率为3.6 W B.甲消耗的电功率为3.6WC.甲中的电流小于乙中的电流 D.甲的电阻值小于乙的电阻值2.某同学利用如图所示电路,测量额定电压为2.5V小灯泡的额定功率,下列说法错误..的是( )A.闭合开关前,滑片P应滑到B端B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了C.当电压表示数为2.5V时,测出通过小灯泡的电流,可算出小灯泡的额定功率D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮3.如图所示(甲)是某同学探究电流与电压关系的电路图,开关S闭合后,将滑动变阻器的滑片P从a端移至b 端,电流表和电压表的示数变化关系如图(乙),则图象可知()A.电阻R0两端电压与通过R0的电流成正比B.R0的电阻值是10ΩC.该电路最小功率0.05WD.滑动变阻器R的电功率变化范围0﹣0.45W4.如图所示的电路,电源电压为3V且保持不变,滑动变阻器R1标有“1A 10Ω”的字样。

当滑动变阻错的滑片P 在最右端时闭合开关S,通过灯泡L的电流为0.5A,移动滑动变阻器的滑片P,在电路安全工作的情况下,下列说法正确的是( )A.向左移动滑动变阻器的滑片P时灯泡变亮 B.滑片P在最右端时通过干路中的电流是0.9AC.R1消耗的电功率范围是1.5W-3W D.电路消耗的总功率范围是2.4w~4.5w5.标有“6V 6W”、“3V 3W”的灯L1和L2(假设灯丝电阻不变),若将它们并联接在某电源上,两灯都发光,下列说法正确的是()A.灯L1比灯L2亮B.灯L1、L2的实际功率之比为2﹕1C.电源电压为3V时,灯L2正常发光D.电源电压为9V时,灯L1、L2都正常发光6在探究“导体中的电流与电压关系”的实验中,得到了甲、乙两个元件电流与电压的数据,通过整理绘制出了如图A.灯丝的电阻随电压增大而减小 B.小灯泡的额定功率为0.8WC.小灯泡的额定功率为四次功率的平均值 D.通过小灯泡的电流与它两端的电压成正比8.如图6所示,是研究电流热效应的部分实验电路,甲电阻丝的阻值小于乙电阻丝的阻值。

中考科学专题训练电功和电功率浙教版

中考科学专题训练电功和电功率浙教版

12013浙教版科学中考专题训练及答案-电功和电功率、选择题(每题 2分,共40分。

)3.某家用电能表的表盘上标有“ 600r/kW?h”的字样, 在电路中只接入一个用电器且正常工作时,电能表转盘在 1min 内转了 10转,则该用电器的额定功率是()A . 3600WB . 1000WC . 500WD . 100W5 .同学们用如图所示电路探究“电功率与电流的关系”.以下观点不正确的是()A .实验要选取规格不同的灯泡LB .实验中将两灯并联控制了灯两端电压相同 r ®_®~]C .将滑动变阻器串联在于路中可以完成实验 r-Ug )—D .将题中并联电路改为串联电路也可以完成实验6 .小明观察到傍晚时候家里的白炽灯比较暗,而在早晨时较亮, 他进一步观察发现:傍晚电能表转动比早晨还快一些,这是什么原因呢?(A .傍晚时家里的同盏白炽灯的额定功率比早晨时的小B .傍晚时家里的同盏白炽灯电阻比早晨的大,实际功率减小C .傍晚时家里的同盏白炽灯实际电压比早晨的小D .傍晚时家里用电器的总功率比早晨的小7 .如图所示是 A 、B 两定值电阻的U-I 图象,由图象中信息可知( )A .若将A 、B 两电阻串联在某电源两端,则 B 两端的电压大 B .若将A 、B 两电阻串联在某电源两端,则 B 的实际功率大C .若将A 、B 两电阻并联在某电源两端,则通过A 的电流大D .若将A 、B 两电阻并联在某电源两端,则 A 的实际功率小8 .标有“6V 6W , “3V 3W 的次T L 1和L 2 (假设灯丝电阻不变),若将 它们并连接在某电源上,两灯都发光,下列说法正确的是()A .灯L 1比灯L 2亮B .灯L 1、L 2的实际功率之比为C .电源电压为 3V 时,灯L 2正常发光D .电源电压为 9V 时,灯L 1、L 2都正常发光9 .额定电压相同的甲、乙两只白炽灯,串联后接人某电路,甲灯比乙灯亮.则下列说法中 正确的是()1000W 的是().笔记本电脑1.用下述哪个物理量表示用电器耗电的多少?()A .电能B .电阻C .电压D .电流 A.电视机 .电动自行车BC .抽油烟机D .电烤箱 2.A .电风扇 B电饭煲12: 1A .甲灯的额定功率和实际功率都比乙灯大B .甲灯的额定功率大,实际功率小2C .甲灯的额定功率和实际功率都比乙灯小D .甲灯的额定功率小,实际功率大10 .小悦将额定电压相同的两支小灯泡L i 、L 2串连接在电源上,如图所示.闭合并关后发现 L i 发出明亮的光,却看不到 L 2发光, 造成此现象的原因可能是()A . L 2开路B . L i 的电阻相对太小C . L 2的额定功率相对太大D . L i 的实际电压相对太小11 .小琳同学在“探究影响电灯亮度的因素”时,用甲、乙两个小灯泡连成如图所示的电路.闭合开关S 后,甲、乙两灯均正常发光,但甲灯亮度比乙灯亮度大.下列说法正确的是()A .两灯均正常发光时,甲灯的电阻小于乙灯的电阻B .两灯均正常发光时,甲灯的功率等于乙灯的功率C .若将两灯位置对换,则乙灯的亮度比甲灯亮度大D .如果将两灯串联在该电源上,甲灯的亮度仍然会大于乙灯的亮度 12 .某洗衣机说明书所列数据如下表所示, 下列说法正确的是()A.洗衣机正常工作 2h,需耗电0.88kwhB.洗衣机正常工作时,通过的电流为 0.5AC.这台洗衣机所受重力为29.4ND.洗衣机接在110V 的电路中,实际消耗功率为220w13.在今年的实验技能考试中,实验桌上准备的器材有:学 生电源、电压表、电流表、滑动变阻器、开关、待测小 灯泡及导线若干,在做测量小灯泡的电功率实验时,小明在连接电路的过程中, 由于疏忽,把两表的位置给颠倒了, 其他连接正确无误, 当开 关闭合后,所产生的现象是()A .电流表将被烧坏 B.电压表将被烧坏C .电压表有读数、电流表的读数几乎为 0 D.电流表有读数、电压表的读数几乎为14.在测定小灯泡功率的实验中,已知小灯泡的额定电压为2.5V,秀秀同学通过正确实验B.小灯泡的额定功率为 0.8WC.小灯泡的额定功率为四次功率的平均值D.通过小灯泡的电流与它两端的电压成正比15 .在“测定小灯泡额定功率”的实验中,当手移动变阻器滑片时,眼睛应观察()A.灯泡的发光情况 B .变阻器滑片的位置 C.电压表的示数D.电流表的示数16 .如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是()额定电压 220V 额定频率50Hz 额定洗衣服、脱水功率440W 额定洗衣服、脱水容量 3kg 整机质里30kg4D .开关没有串连接入电路中17.在“测定小灯泡的功率”的实验中,小明应用的是如图所示的电路,当开关S闭合时,18.19.20 .21 .电流表示数电压表示数小灯泡发光情况A 无有发光B 无有不发光C 有无发光D 有无不发光可能出现的现象如下表所示,下列判断正确的是(A a表明电流表断路;B、表明小灯泡断路;C c表明电压表短路;D表明小灯泡断路.一支标有“ 220V 100W的电烙铁,为使电烙铁正常工作时电功率为100W而在不工作时,电烙铁的功率为25VV 使之不会完全冷却.为此,某同学设计了如图所示的电路,其中,S为单刀双掷开关,L为一只额定电压为220V的灯泡.下列说法中不正确的是(A.选用的灯泡规格应为“ 220V 100WB.当S拨向C.当S拨向D在1s内,50J的电能Pl电培嶷22Q\o-1时,电烙铁处于工作状态2时,电烙铁处于工作状态电烙铁在不工作状态下整个电路消耗的电能与正常工作状态相比,如图是某家用电热器内部电路结构示意图,其中可节约R、R为加热电阻丝(R>R2).电阻丝有四种连接方式可使电热器提供不同的发热功率,其中发热功率最大的连接方式是3 3D220 VQ --A卜列电路图中电源电压U> U,定值电阻的阻U保持不变,小灯泡的额定电压为U0,且值为R在不改变电路连接的情况下,能测出小灯泡额定功率的是(||A B D简答题(每空2分,C共30分。

浙教版科学九年级上册 3.6 电能(电功、电功率)培优练习D卷

浙教版科学九年级上册 3.6 电能(电功、电功率)培优练习D卷

浙教版科学九年级上册 3.6 电能(电功、电功率)培优练习D卷姓名:________ 班级:________ 成绩:________一、单选题 (共9题;共18分)1. (2分) (2020九上·吴兴月考) 为测量某电热杯的电功率,小明把家中其余用电器均从电源上断开,只将该电热杯接入电路,观察电能表,发现在1min 内电能表转盘转动15 圈。

电能表的部分技术参数如表,该电热杯的电功率是()电压220V电流规格10(20)A电流频率50Hz每千瓦时的转数3000revs/(kW•h)A . 300WB . 30WC . 150WD . 200W【考点】2. (2分)如图所示,电源电压U=10V,定值电阻R=20Ω,闭合开关S,电压表的示数是6V,通过小灯泡的电流是()A . 0.8AB . 0.5AC . 0.3AD . 0.2A【考点】3. (2分)下列数据中与实际情况不相符的是()A . 正常情况下,人的体温约为35℃B . 成年人的步长大约为50cmC . 功率为100W白炽灯正常工作1小时大约消耗0.1度电D . 一个鸡蛋的质量大约为50g【考点】4. (2分)(2020·杭州模拟) 某同学在做“调节灯泡亮度”的电学实验时,电路如图所示,电源电压恒为4.5V,电压表量程“0~3V”,滑动变阻器规格“20Ω1A”,灯泡L标有“2.5V1.25W”字样(忽略灯丝电阻变化),在不损坏电路元件的情况下,下列判断正确的是()A . 电路中电流变化的范围是0.18~0.5AB . 滑动变阻器阻值变化的范围是2.5~10ΩC . 灯泡的最小功率是0.162WD . 该电路的最大功率是2.25W【考点】5. (2分)如图所示,电源电压U=10伏,定值电阻R=20欧,闭合开关S,电压表的示数是6伏,通过小灯泡的电流是()A . 0.8安B . 0.5安C . 0.3安D . 0.2安【考点】6. (2分) (2018九上·义乌期中) 如图所示,电源电压恒为4.5V,灯泡L标有“4.5V 2.25W”字样(不计温度对灯丝电阻的影响),滑动变阻器R最大阻值为50Ω,电压表量程为“0-3V”,电流表量程为“0-0.6A”,。

浙教版九年级科学《电功电功率》提高练习题科学试卷

浙教版九年级科学《电功电功率》提高练习题科学试卷

浙教版九年级科学《电功电功率》提高练习题科学试卷姓名:________ 班级:________ 成绩:________一、选择题1 . “充电宝”是指可以直接给移动设备充电且自身具有储电单元的装置,是近年为比较流行的数码设备。

如图为某品牌充电宝的铭牌,根据铭牌上的信息,下列分析正确的是A.对充电宝充电时充电宝相当于电路中的电源B.该品牌的充电宝在家庭电路中不能正常工作C.该品牌的充电宝最大可以储存2900 mAh 的电能D.用充电宝给手机充电过程中充电宝中能的总量会不断减少2 . 如图所示为一个玩具汽车上的控制电路,小明对其进行测量和研究发现:电动机的线圈电阻为1Ω,保护电阻R为4Ω,当闭合开关S后,两电压表的示数分别为6V和2V。

则下列说法正确的是()A.电路中的电流为4A,电源电压为6VB.1分钟在电阻R上产生热量60J,电动机消耗电能120JC.电动机的功率为16W,它两端的电压为4VD.电动机工作时将机械能转化为电能,若将电阻R换成滑动变阻器,可调节电动机的转速3 . 如图所示的甲乙丙丁四个装置,可以用来演示相应的科学现象,则下列表达正确的是()A.图甲可用来演示电磁感应现象B.图乙可用来演示磁场对电流的作用C.图丙可用来演示电流的磁效应D.图丁可用来演示电磁铁的磁性强弱与电流大小的关系4 . 如图,D为电子元件,能起稳压作用,即在一定条件下可保持其两端的电压UD不变,R为定值电阻,E为电压可调的电源,当D起稳压作用时,下列描述电路中的电流I、R消耗的电功率P随电源电压U总变化关系的图线中,可能正确的是()A.A B.B C.C D.D5 . 用伏安法测电阻时,电源电压为3V,被测电阻20Ω,则电流表,电压表的量程应选()A.0~3A,0~3VB.0~3A,0~15VC.0~0.6A,0~3VD.0~0.6A,0~15V6 . 如图所示,电源电压保持6 V不变,电流表的量程为0~0.6 A,电压表的量程为0~3 V,定值电阻的规格为“10 Ω0.5 A”,滑动变阻器的规格为“20 Ω 1 A”。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电功、电功率姓名:________一、选择题1.两定值电阻甲、乙中的电流与电压关系如图7所示,现将甲和乙并联后接在电压为6V 的电源两端,下列分析正确的是( )A.乙消耗的电功率为3.6 W B.甲消耗的电功率为C.甲中的电流小于乙中的电流 D.甲的电阻值小于乙的电阻值2.某同学利用如图所示电路,测量额定电压为小灯泡的额定功率,下列说法错误..的是( )A.闭合开关前,滑片P应滑到B端B.闭合开关后,小灯泡不发光,一定是小灯泡灯丝断了C.当电压表示数为时,测出通过小灯泡的电流,可算出小灯泡的额定功率D.实验还可得知,小灯泡的实际功率越大,小灯泡越亮3.如图所示(甲)是某同学探究电流与电压关系的电路图,开关S闭合后,将滑动变阻器的滑片P从a端移至b端,电流表和电压表的示数变化关系如图(乙),则图象可知()A.电阻R0两端电压与通过R0的电流成正比B.R0的电阻值是10ΩC.该电路最小功率D.滑动变阻器R的电功率变化范围0﹣4.如图所示的电路,电源电压为3V且保持不变,滑动变阻器R1标有“1A 10Ω”的字样。

当滑动变阻错的滑片P在最右端时闭合开关S,通过灯泡L的电流为0.5A,移动滑动变阻器的滑片P,在电路安全工作的情况下,下列说法正确的是( )A.向左移动滑动变阻器的滑片P时灯泡变亮 B.滑片P在最右端时通过干路中的电流是0.9AC.R1消耗的电功率范围是 D.电路消耗的总功率范围是~5.标有“6V 6W”、“3V 3W”的灯L1和L2(假设灯丝电阻不变),若将它们并联接在某电源上,两灯都发光,下列说法正确的是()A.灯L1比灯L2亮B.灯L1、L2的实际功率之比为2﹕1C.电源电压为3V时,灯L2正常发光D.电源电压为9V时,灯L1、L2都正常发光6在探究“导体中的电流与电压关系”的实验中,得到了甲、乙两个元件电流与电压的数据,通过整理绘制出了如图所示的图象,据图象分析,下列判断正确的是()A.甲、乙两元件中的电流与电压都成正比B.乙元件是一个定值电阻且阻值大小为10ΩC.若将甲、乙两元件串联起来接到电路中,当通过甲元件的电流为时,甲、乙两元件消耗的功率之比为2:1A.灯丝的电阻随电压增大而减小 B.小灯泡的额定功率为C.小灯泡的额定功率为四次功率的平均值 D.通过小灯泡的电流与它两端的电压成正比8.如图6所示,是研究电流热效应的部分实验电路,甲电阻丝的阻值小于乙电阻丝的阻值。

比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小,下面关系中正确的是:( )A.U甲=U乙,Q甲=Q乙 B.U甲<U乙,Q甲>Q乙C.U甲<U乙,Q甲<Q乙 D.U甲>U乙,Q甲<Q乙9.如图所示的电路中,电源电压保持不变,R1=10Ω。

当开关S1闭合,S2、S3断开时,电压表的示数为消耗的功率为P2;当开关S1、S2、S3都闭合时,电压表的示数为U1′,R2消耗的功率为P2′,且电流表甲乙图6A1的示数为0.9A。

已知U1∶U1′=1∶6,P2∶P2′=1∶9,下列结论错误..的是y-comA.开关S1闭合,S2、S3断开时,电流表A2的示数为0.1AB.开关S1闭合,S2、S3断开时,电路消耗的总功率为C.开关S1、S2、S3都闭合时,电流表A2的示数为1.1AD.开关S1、S2、S3都闭合时,R1和R2消耗的总功率为10.如图甲是呼气式酒精测试仪的电路原理图,R1为气敏电阻,它的阻值随酒精气体浓度的变化曲线如图乙,R2为定值电阻,电源电压保持不变.检测时,驾驶员呼出的酒精气体浓度越大,则()-2-1-cnjy-comA.测试仪中电压表的示数越大B.测试仪中电流表的示数越小C.电路消耗的总功率越小D.电压表与电流表示数的比值越大二、填空题11.小王家中的电能表如图7所示,从表盘信息可知,他家接入的用电器总功率不能超过 w。

当家里只有电磁炉工作时,电能表在1min内转90转,则电磁炉在lmin内消耗的电能为 J。

12.铭牌上标有“220V 11W”的节能灯,正常工作时的电流为 A,若它每天正常工作2小时,那么一个月消耗 kW·h的电能(一个月按30天计算)。

13.某元件(阻值不变)标有“6V 6W”字样,它正常工作的电流是 A,它的电阻R是。

将该元件与灯L接入电路中,如图10所示。

通过灯L的电流随电压变化的图像如图11所示,电流表量程为“0-0.6A”,电压表量程为“0-3V”,闭合开关,在保证电路各元件都安全的情况下,灯L消耗的最大电功率可达到____W。

14.用如图甲所示电路进行实验探究,小灯泡L标有“6V 3W”字样,小灯泡的I﹣U关系如图乙所示,R为10Ω的定值电阻,当小灯泡电功率为时,定值电阻R消耗的功率是W,电流表的示数为 A.15.电热饮水机有加热和保温两种工作状态(由机内温控开关S0自动控制〕,从说明书上收集到如下数据及如图所示的电路原理图当温控开关况断开时,饮水机处于工作状态;电热饮水机在加热状态下的工作电流____A。

16.如图13所示,电源电压保持不变,小灯泡的额定电压为12V。

闭合开关S后,当滑片P从最右端滑到最左端的过程中,小灯泡的I—U关系图像如图14所示。

则小灯泡的额定功率为 W,电源电压为 V,滑动变阻器的最大阻值为Ω。

三、实验探究题17.在测定“小灯泡电功率”的实验中,小明所在的实验小组用的电源电压为,小灯泡额定电压为、电阻约为10Ω。

他们所设计的实验电路如图15所示。

(1)在连接电路时,开关应处于状态,电流表的量程应选0~ A。

(2)(3)闭合开关前,图16中滑动变阻器的滑片P应位于(选填“A”或“B”)端。

(4) 小刚同学闭合开关,移动滑片P到某一点时,电压表示数(如图17所示)为V,若他想测量小灯泡的额定功率,应将图16中滑片P向(选填“A”或“B”)端移动,使电压表的示数为。

(5)小丽同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图18所示的I-U图像,根据图像信息,可计算出小灯泡的额定功率是 W。

18.如图是小明设计的“测量小灯泡额定功率”的电路图。

已知定值电阻R0=15Ω,滑动变阻器R(20Ω 1A),电源图17图16S图18电压为18V,小灯泡的额定电压为6V.(1) 请用笔画线代替导线将实物电路图补充完整。

(2) 闭合开关S前,滑动变阻器的滑片P应滑到最_______。

(选填“左端”或“右端”)(3) 小明正确连接电路后,闭合开关,发现无论怎样调节滑动变阻器灯泡都不亮,小明分析后确定是灯泡的故障。

若电流表没有示数,电压表有示数且接近电源电压,可以判断灯泡;若电流表有示数,电压表几乎没有示数,可以判断灯泡。

(4)小明排除电路故障后,进行实验。

小灯泡正常发光时,电流表的指针如图c所示,则小灯泡的额定功率为_______W。

四、计算题19.小刚观察了市场上的“测重仪”后,画出了如图所示的原理图:A为托盘,P为金属滑片且固定在托盘下的轻质弹簧上,并能随轻质弹簧一起上下滑动,当托盘中不放物体时,P位于R的最上端。

已知R0=5Ω,R的最大阻值为25Ω,电源电压恒为3V。

问:(1)图中的质量表应该用什么电表改装?(2)当开关S闭合,不称量物体时,通电5min电阻R消耗的电能是多少?(3)当称量物体质量达到最大值时,R0消耗的功率是多少?20.如图为某品牌的即热式电热水器,具有热能损耗率低、加热均匀、耐压性能好、寿命长、发热噪音小等特点.表一为该电热水器的部分技术参数.额定功率 660额定电压 22额定频率 50额定压超温保护 60℃(1)该热水器在额定电压下正常工作时的电阻?(2)该热水器在额定电压下使用20分钟,热水器消耗的电能为多少?(3)铜芯线长期负载电流与导线横截面积的关系见表二,通过计算说明安装电热水器时,至少应选择哪种型号的铜芯导线?21.小明同学家里的电热饮水机有加热和保温两种功能,可由机内温控开关S0进行自动控制。

小明从说明书上收集到如下表中的部分数据和如图所示的电路原理图。

请解答如下问题:(计算结果若不能整除,保留一位小数)(1)这个电热饮水机正常工作时,在加热状态下的总电流大约是多大?(2)若电阻R2的阻值为1210Ω,则电阻R1的阻值为多少?(3)在傍晚用电高峰期,供电电压可能会下降。

当实际电压只有198V时,这个电热饮水机加热的实际功率是多大?导线横截面积S/mm2铜芯线允许长期负载电流I/A1 6~88~1616~254 25~326 32~40额定电压 220V频率 50Hz额定加热功率 920W22.某小区装修需要照明,施工人员用两根长均为200m的铝导线将一盏“220V 500W”的电灯接在照明电路上.晚上八点施工时,施工人员发现该灯光较暗,于是他用仪表测得该灯泡两端的实际电压为200V,已知铝导线每米长的电阻约为Ω.(计算时不考虑温度对电阻的影响,计算结果取整数),问:(1)灯泡的实际功率是多少?(2)连接灯泡的铝导线上损失的电功率是多少?(3)施工人员发现灯光晚上十点比八点亮一些,是由于灯泡两端的实际电压___,这时连接该灯泡的铝导线损失的电功率_____.参考答案一、选择题1. A2. B3. B4. D5. C6. B7. B8. C 10. A二、填空题,9×104 12. 13. 1 6 115.保温,2 16. 24 12 9三、实验探究题17.(1)断开(2)实物连接如图3所示(3)B(4)2 A(5)18.(1)如右图(2)右端(3)断路、短路(4)四、计算题19.(1)图中的质量表应用电流表改装。

(2)当开关S闭合,不称量物体时,R0与R串联,此时电路中的电流I为:I=U/(R+ R0)=3V/(25Ω+5Ω)=0.1A则R消耗的电能W为:W=I2Rt =(0.1A)2×25Ω×300S=75J(3)当称量物体质量达到最大时,只有R0接入电路,则R0消耗的电功率P为:P=U2/R0=(3V)2/5Ω=20.(1)热水器的电阻为: R==≈Ω;(2)热水器消耗的电能: W=Pt=×h=?h;(3)电热水器正常工作电流: I===30A.查表可知,至少应选择导线横截面积4mm2的铜芯线(或选择允许长期负载电流为25~32A的铜芯线).21.⑴由P=UI可得正常加热状态下的电流:I= P/U = 920W/220V ≈ 4.2A⑵当开关S闭合、S0断开时,电热饮水机只有R2工作,处于保温状态。

由P=UI I=U/R可得电阻R2消耗的功率:P2=U2/R2=(220V)2/1210Ω=40W当开关S、S0闭合时,电热饮水机处于加热状态。

此时R1消耗的电功率为:P1=P总- P2=920 W- 40W=880 W则有:R1=U2/P1=(220V)2/880 W=55Ω⑶方法一:电热饮水机处于加热状态时的总电阻为:R总=U2/P总=(220V)2/920W=1210/23Ω≈Ω实际加热功率:P实=U实2/R总=(198V)2/(1210/23)Ω=[或P实=U实2/R总=(198V)2/Ω≈ W ]方法二:电路电阻不变,可得: R总=U2/P总=U实2/P实实际加热功率:P实=P额×U实2/U2=920 ×(198/220)2= W方法三:实际加热功率:P实=P1实+P2实=U实2/R1+U实2/R2=(198V)2/55Ω+(198V)2/1210Ω= W22.(1)电灯的电阻为:R= W500V)220(22?PU= 97Ω当电压为200V时的实际功率为:P实=??97V)200(22RU实= 412W(2)输电线的电阻为:R线=400m×Ω/m = 8Ω线路中的实际电流为:I=??97V200RU实= 2A所以:P损=I2R线=(2A)2×8Ω = 32W (3)变大变大。
