CPU供电电路原理及检修流程.
cpu供电电路原理及故障浅析
cpu供电电路原理及故障浅析CPU(CentralProcessingUnit)是一种集中处理系统的核心部件，也被称为中央处理器。
CPU的供电电路是其功能的关键模块，依赖其可靠的稳定供电能力，为电脑的运行提供强劲的动力支持。
因此，对CPU供电电路的原理及故障现象的浅析显得愈发重要。
CPU供电电路原理就是向CPU提供功率，实现CPU功能的执行和运行。
总体来说，CPU供电电路有两个部分组成，即供电电路和保护电路。
其中，供电电路的作用是调节电源电压，给CPU提供安全稳定的电源；保护电路的作用则是保护CPU免受不正常电压的损坏，当电压超过正常范围时，保护电路会立即切断电源，避免CPU发生损坏。
CPU供电电路故障一般由两个部分组成，一部分是由于电源不稳定而引发的故障，另一部分是由于保护电路故障而引发的故障。
常见的电源故障现象有：CPU发热过热，电源过载，周期运行超时等。
而保护电路故障可用常见的有：电源电压过低，过压保护引起的电源切断等。
可以看到，稳定的CPU供电电路对电脑的运行有着十分重要的作用，因此我们应该采取适当的方法和技术来保护各种电路，确保电脑的稳定工作。
首先，应检查电源的稳定性和负载能力，确保它具有足够的输出能力，以及充分的热量分配和散热系统，这样可以有效地减少CPU的发热量，降低CPU的过热可能性。
其次，我们应检查供电路中的安全保护电路。
比如，它应检查主板上电源连接的正负电压变化，当电压超出正常范围时才会关闭电源，以防止电路短路。
此外，还可以采用一些新的保护措施来防止CPU供电电路故障，如使用自动化热传感器，增加热传感器的数量，采用智能风扇系统等，以确保CPU的正常工作，确保电路的稳定和安全。
总而言之，稳定的CPU供电电路对电脑的性能有着十分重要的作用，因此我们应该采取必要的措施来确保CPU供电电路的可靠性，以保护电脑的正常运行。
cpu供电电路原理及故障浅析
cpu供电电路原理及故障浅析CPU是计算机中常见的重要元件，电路设计者需要对它有一定的了解才能设计出合理可靠的电路。
其中供电电路是CPU的关键，它负责CPU的供电、保护与控制。
本文将对CPU的供电电路原理、组成、结构和故障浅析进行介绍。
一、CPU供电电路原理CPU的供电电路原理是将较低的电压转换成CPU所需的电压，并保证稳定的输出电压。
它的基本结构包括电源，变压器，电容器，稳压器，电感，热保护器等元件，其工作原理是将较低的电压转换成 CPU 需的电压，并通过稳压器对输出电压进行稳定。
二、CPU供电电路组成CPU供电电路的组成元件主要有电源、变压器、电容器、稳压器、电感、热保护器等。
1、电源：CPU供电电路的起点是电源，电源的主要作用是将市电转换成可以供给CPU使用的电压。
电源可分为交流电源和直流电源，它的输出电压根据不同的类型有所不同。
2、变压器：变压器是一种输出电压与输入电压之间可以变换的电路元件。
变压器是通过交叉绕组，利用交流电磁感应原理，使输出电压与输入电压的比值产生改变，从而达到输出电压满足CPU的要求。
3、电容器：电容器的作用是稳定CPU的电压。
当输入的电压大于稳定电压时，电容器可以吸收有效的电量，当输入的电压小于稳定电压时，电容器可以释放存储的电量，从而保证CPU的电压稳定的工作。
4、稳压器：稳压器是一种电路元件，主要作用是通过改变负载来保持输出电压不变。
稳压器可以抑制输入电压的变化，从而保证CPU输出电压的稳定性。
5、电感：电感是一种电路元件，它可以抑制CPU供电线路中的电流变化，从而有效抑制CPU供电电路输出中的噪音。
6、热保护器：热保护器的作用是当CPU的温度升高时，热保护器可以关断电路，避免CPU过热而发生损坏。
三、CPU供电电路故障浅析CPU供电电路故障的表现主要有电压过高或过低、功率过大或过小等现象。
造成故障的原因有多种，主要有下文列出的。
1、电容器失效：电容器的失效可能是由于过载，过载会使电容器效率大大降低，从而影响CPU供电电路的正常工作。
cpu主供电电路的工作原理及分析解析
cpu主供电电路的工作原理及分析解析CPU（中央处理器）是计算机的核心部件，负责执行各种指令和处理数据。
为了保证CPU正常运行，主供电电路起着至关重要的作用。
本文将详细介绍CPU主供电电路的工作原理及分析解析。
一、主供电电路的基本组成CPU主供电电路主要由以下几个部分组成：1. 电源：供应电流和电压给CPU的电源单元。
2. 电源单元：负责将电源提供的直流电转换为CPU需要的稳定电压。
3. 电压调节器：根据CPU的工作状态和需求，调节电压的大小，保证CPU供电的稳定性。
4. 电容器：用于储存电能，平衡电压波动，提供稳定的电流给CPU。
5. 稳压模块：用于控制电压的稳定性，防止电压过高或过低对CPU造成损害。
二、主供电电路的工作原理主供电电路的工作原理如下：1. 电源提供直流电：电源将交流电转换为直流电，并提供给电源单元。
2. 电源单元转换电压：电源单元将直流电转换为CPU需要的稳定电压。
通常情况下，CPU需要的电压为1.2V、1.8V或3.3V。
3. 电压调节器调节电压：根据CPU的工作状态和需求，电压调节器调节电压的大小。
当CPU处于高负载状态时，电压调节器会提供更高的电压以满足CPU的需求；当CPU处于低负载状态时，电压调节器会降低电压以节省能量。
4. 电容器平衡电压波动：电容器储存电能，当电压波动时，电容器会释放或吸收电能，以平衡电压的波动，保持供电的稳定性。
5. 稳压模块控制电压稳定性：稳压模块监测电压的稳定性，并根据需要进行调整。
如果电压过高或过低，稳压模块会采取相应的措施，如调节电压调节器的输出电压或关闭电源，以保护CPU的安全运行。
三、主供电电路的分析解析在分析主供电电路时，需要考虑以下几个关键因素：1. 电源的质量：电源的质量直接影响CPU的供电稳定性。
优质的电源能够提供稳定的电流和电压，减少电压波动，保护CPU的正常工作。
2. 电压调节器的性能：电压调节器的性能决定了其对电压的调节能力。
cpu主供电电路的工作原理及分析
cpu主供电电路的工作原理及分析一、引言在现代计算机系统中，CPU（中央处理器）是整个系统的核心，它负责执行计算机指令、控制数据流动和处理各种计算任务。
而CPU的正常运行离不开稳定可靠的电源供应。
本文将介绍CPU主供电电路的工作原理及分析，探讨其在计算机系统中的重要性和影响因素。
二、CPU主供电电路的组成CPU主供电电路主要由电源模块、电源管理芯片和电源滤波器等组成。
电源模块负责将输入电源转换为CPU需要的电压和电流，并提供给CPU进行工作。
电源管理芯片则负责对电源供应进行监控和管理，以确保供电的稳定性和安全性。
而电源滤波器则用于滤除输入电源中的噪声和干扰，保证供电的纯净性。
三、CPU主供电电路的工作原理CPU主供电电路的工作原理可以简单概括为以下几个步骤：1. 电源模块将输入电源转换为CPU需要的电压和电流。
电源模块通常由开关电源和稳压电源组成。
开关电源通过开关管的开关动作，将输入电源的直流电压转换为高频交流电压，然后通过变压器和整流电路将其转换为所需的直流电压。
稳压电源则通过稳压电路对输出电压进行稳定调节，以满足CPU的工作需求。
2. 电源管理芯片对电源供应进行监控和管理。
电源管理芯片通常包括电源监测、供电控制和电源保护等功能。
电源监测功能可以实时检测电源的电压、电流和功率等参数，以确保供电的稳定性。
供电控制功能可以根据CPU的工作状态和需求，对电源进行动态调节和管理，以提高能效和延长电池寿命。
电源保护功能则可以在供电异常或者故障时，及时切断电源，以保护CPU和其他系统组件的安全。
3. 电源滤波器用于滤除输入电源中的噪声和干扰。
输入电源中往往存在各种噪声和干扰，如交流电源的纹波、开关电源的开关干扰等。
这些噪声和干扰会对CPU的工作稳定性和性能产生负面影响。
电源滤波器通过滤波电路和滤波元件，将这些噪声和干扰滤除，以保证供电的纯净性。
四、CPU主供电电路的分析CPU主供电电路的稳定性和可靠性对计算机系统的性能和稳定性有着重要影响。
cpu主供电电路的工作原理及分析解析
cpu主供电电路的工作原理及分析解析一、引言CPU（Central Processing Unit，中央处理器）作为计算机的核心部件，其正常运行离不开稳定的电源供应。
而CPU主供电电路作为CPU电源的核心部份，起着将电源输入转换为CPU工作所需的电压和电流的重要作用。
本文将详细介绍CPU主供电电路的工作原理以及进行分析解析。
二、CPU主供电电路的组成1. 电源输入：CPU主供电电路通常由电源输入、滤波电路、稳压电路和保护电路等组成。
电源输入是CPU主供电电路的起点，它接收来自计算机电源的直流电，并通过滤波电路进行初步滤波。
2. 滤波电路：滤波电路主要由电容和电感组成，其作用是过滤掉输入电源中的噪声和干扰信号，确保供给CPU的电源电压干净、稳定。
3. 稳压电路：稳压电路是CPU主供电电路的核心部份，其作用是将经过滤波的电源电压进行进一步调整，使其稳定在CPU所需的工作电压范围内。
稳压电路通常采用稳压二极管、稳压三极管、稳压芯片等元件来实现。
4. 保护电路：保护电路是为了保护CPU主供电电路和CPU本身不受电源异常、过压、过流等因素的影响。
保护电路通常包括过压保护、过流保护、过温保护等功能。
三、CPU主供电电路的工作原理1. 电源输入：CPU主供电电路通过电源输入接收来自计算机电源的直流电。
计算机电源通常将交流电转换为直流电，并通过电源线输出给CPU主供电电路。
2. 滤波电路：滤波电路通过电容和电感对输入电源进行滤波处理。
电容可以对高频噪声进行滤波，而电感则可以对低频噪声进行滤波。
通过滤波电路，CPU主供电电路可以获得一个相对稳定、干净的电源电压。
3. 稳压电路：稳压电路是CPU主供电电路的核心部份。
稳压电路通过稳压二极管、稳压三极管、稳压芯片等元件，对滤波后的电源电压进行进一步调整，使其稳定在CPU所需的工作电压范围内。
稳压电路可以根据CPU的工作状态和负载变化，自动调整输出电压和电流。
4. 保护电路：保护电路起到保护CPU主供电电路和CPU本身的作用。
主板维修教程之CPU供电电路原理及检修
主板维修教程之CPU供电电路原理及检修.txt两人之间的感情就像织毛衣，建立的时候一针一线，小心而漫长，拆除的时候只要轻轻一拉。
主板维修教程之CPU供电电路原理及检修显示器在不亮，检修重点在CPU主供电电路，CPU主供电电路是在维修中最易损坏的一个区域，它损坏后测试卡显示FF00。
主板可以加电，但CPU不工作，因为CPU需要一个稳定供电电流，才能工作。
CPU主供电损坏的特征，如一些网吧的，个人用户，单位用户可以很明显的看到周围电容鼓包漏液，电容防爆槽爆开，接到这样的主板，首先将鼓包漏液的电容进行更换，更换的耐压值可以大一点，容量可以误差不超过20%。
场效应管击穿，用万用表打在蜂鸣档上就可以判断出是哪个场效应管击穿。
通过测ATX 电源的接口对地数值也可以判断出来是5V不是12V击穿根据电容的特征去修。
一般CPU主供电电路所有与之相关电路都设置在CPU插座附近。
不会在主板上的任何地方设置它的主供电电路。
电压识别管脚VID0—VID4，也就是说CPU需要量多大的电压，需要多大的电流。
如P3的CPU需要的电压稍高，P4CPU需要的电压比较低，针对不同频率的CPU需要的电压也是一样的，所以这个主板CPU需要多大的电压必需要将自己的信息告诉电源管理芯片，电源管理芯片经过内部编程之后，输出CPU所需要正确电压。
相知道CPU供电电压是多少，自己去下载CPU底视图，里面有教你如何测CPU供电。
整个工作流程：主电的产生，电路由电源控制芯片（CPU的供电芯片U1）、声效应管（其中场效应管Q1是起电压调整作用，Q2为续流稳压作用），滤波电容（C1~CN）、电感（L1、L2）、稳压二极管（D）和一些帖片电阻电容元件等构成。
其中电源控制器的供电为12V，由ATX电源的黄线直接提供。
场效应管的供电为5V，由ATX电源红线提供（P4以上的主板由附加电源共色线提供12V）。
主板空载：主板空载，就是主板在未装CPU的情况下，按PS—ON键，U1由于得到一个12V供电电压，控制场效应管通过电感、电容会产生一个功率很低的主电压或者U1不工作，这时电压输出为零，其主要原因是CPU没有提供一个电压识别信号，来控制电源管理器产生CPU所需要的电压。
主板主供电电路原理与CPU内外核供电流程
主板主供电电路原理与CPU内外核供电流程主板是计算机中较为复杂的元件，其繁杂的电路让维修人员很是吃力。
如果对主板的供电电路有一定的了解，维修起来就驾轻熟路了，下面笔者着重给维修技术人员介绍了主板主供电电路的检修以及CPU内外核供电的流程。
一、开机电路的构成及工作原理CPU主供电路的构成：大多数电路由电源IC、场效应管、电感线圈、电容等构成，少数主板加入二极管、三极管组成CPU主供电工作原理：红色5V通过C1、L1第一次滤波后送到由电源IC、场效应管组成的脉宽调制电路中，由电源IC控制场管导通、截止，Q1导通时红5V通过D极流向S极给CPU供电，Q1截止时Q2导通，电路中电流下降，电感线圈向外释放能量，继续给CPU供电。
图中Q1、Q2为场效应管，VFB为电压反馈二、电源IC工作异常检修流程图2 电源IC1.查电源IC的12V或5V供电2.查电源IC的VID0-4是否受到控制，CPU座VID0-4和电源IC的VID0-4大多是直接相连，有时会通过电阻或门电路后再相连3.更换电源IC4.查电源IC的外围元件，贴片电容、电阻、三极管5.列换带有监控功能的芯片，主要监控温度，故障率极低，有些集成在I/O或南桥三、CPU主供电的检修流程测量Q1的D极供电，如果不正常检查相关的供电线路；正常继续测量Q1的G极的控制电压，如果正常更换Q1或检查其输出极所连元器件；不正常查电源IC与Q1的G极之间所连的元件，如果不正常更换相关的损坏的元件；正常说明电源IC工作异常，按照电源IC工作异常的检修流程进行检修。
1、判断主板是否需要外核供电的方法大多数支持图拉丁CPU（赛扬三代）的主板没有外核供电，如810、815EPT等；测量外核测试点，对地打阻值，如果为无穷大说明主板不需要外核供电。
内核供电电压：1.4V-1.8V之间正常；外核电压：2.4V-2.8V之间正常2、主板1.5V或2.5V电压供电方式。
简述cpu三项供电电路原理,结构及故障检测维修流程方法
简述cpu三项供电电路原理,结构及故障检测维修流程方法 CPU的三项供电电路包括核心供电电路、缓存供电电路和输入输出供电电路。
这三个电路分别为CPU的核心部分、缓存部分和输入输出部分提供稳定的电源供应，以确保CPU正常运行。
核心供电电路是CPU最重要的供电电路，它为CPU的核心部分提供电源。
核心供电电路通常由多个电压稳压器组成，这些电压稳压器负责将输入的高压电源转换为CPU核心部分所需的低压电源，并保持电压的稳定性。
核心供电电路中还包括滤波电路，它能够滤除输入电源中的噪音和干扰，确保CPU核心部分得到稳定而干净的电源供应。
缓存供电电路为CPU的缓存部分提供电源。
缓存是CPU内部的一种高速存储器，它用于临时存储CPU的指令和数据，以提高CPU的运行效率。
缓存供电电路通常也由电压稳压器和滤波电路组成，它们的设计和工作原理与核心供电电路类似。
输入输出供电电路为CPU的输入输出部分提供电源。
输入输出部分是CPU与外部设备进行通信和数据交换的接口，包括各种输入输出端口和控制电路。
输入输出供电电路通常也由电压稳压器和滤波电路组成，以确保输入输出部分正常工作。
在进行CPU故障检测维修时，一般遵循以下流程方法：1. 检查电源供应：首先检查CPU的电源供应情况，确保电源线正常连接，电源开关打开，以及电源电压和电流是否符合CPU的要求。
如果有问题，需要修复或更换电源。
2. 检查供电电路：检查核心供电电路、缓存供电电路和输入输出供电电路的稳压器和滤波电路是否正常工作。
如果发现故障，需要修复或更换这些电路的元件。
3. 检查故障指示灯：一些CPU可能配有故障指示灯，可以根据指示灯的状态来判断故障原因。
检查故障指示灯的亮灭情况，并参考CPU的说明书来判断故障原因。
4. 检查其他部件：如果以上步骤没有找到故障原因，需要进一步检查CPU的其他部件，如散热器、风扇等是否正常工作。
如果发现故障，需要修复或更换这些部件。
5. 检查软件配置：最后，还需要检查CPU的软件配置是否正确。
电脑主板cpu供电
Cpu供电原理与维修
Cpu供电作用？
给cpu提供电压的电路-------高压供电 具体是把12v 降
压 1.xv
不同cpu电压是不同的，478接口一般为1.7v、1.5v 775接口一般为1.3v
Cpu功耗接近100w P=U*I I=P/U=100W/1V=100A 1000W/220V=5A
电脑的耗电量不固定。 不同cpu电压是不同的，478接口一般为1.
不同cpu电压是不同的，478接口一般为1.
1000W/220V=5A
电脑功率（耗电量）主要取决于cpu、硬盘 典放电。 775接口一般为1. 1）mos管损坏--------测量储能电感对地短路，拆下下管不短路则为mos管坏。 Cpu功耗接近100w P=U*I I=P/U=100W/1V=100A Mos管-------任意两脚不直通（显示<10）则好
12v经过小电感、电容（耐压16v）滤波送到上管D极，芯片根据cpu类型控制上管导通的时间，12v电压经上管D极到s极经过储能电感 给cpu滤波电容充电。 2）北桥坏--------测量储能电感对地短路，拆下下管还短路则为北桥损坏
1000W/220V=5A
电脑耗电量？ 测量：上管D极接四脚电源插座，下管S极接地。
1000W/220V=5A 看数量：上管一个，下管两个 最易损坏------电容（电容鼓包、漏液） 测量：上管D极接四脚电源插座，下管S极接地。 当电流经过储能电感时，电能 磁能，储存在磁芯里。
拔下cpu辅助供电线，开机风扇一直转。 场效应管、储能电感、电容、控制芯片
cpu供电组成（识别）：
场效应管、储能电感、电容、控制芯片
1）mos管损坏--------测量储能电感对地短路，拆下下管 不短路则为mos管坏。
电脑主板CPU供电电路工作原理分析
电脑主板CPU供电电路工作原理分析CPU的供电主要是由电源控制芯片控制场效应管，以得到符合要求的电压和电流供CPU使用，它的原理如图4-1所示。
开机时，电源控制芯片通过CPU的VID0～VID4五个引脚，识别CPU所需要的核心电压。
然后电源控制芯片输出控制脉冲，控制场效应管的导通和截止，这其实就是一个开关电路。
场效应管将这个脉冲放大，经过电感和电容的滤波后，得到平稳的电压、电流供CPU使用。
在场效应管输出处有电流反馈，在CPU核心电压输入处有电压反馈，均反馈至电源控制芯片。
电源管理芯片通过反馈回来的电流和电压调整控制脉冲的占空比，控制场效应管的导通顺序和频率，最终得到符合要求的电压和电流。
还有一个问题是：电源控制芯片是如何通过CPU的VID0～VID4五个引脚识别CPU所需电压的呢？这就涉及VRM（电压调整组件）的定义。
为了减少人工干预的复杂性，简化稳压电路的电压控制设计，Intel专门为自家CPU制定了电压标准。
根据VRM标准制定的电源电路能够满足不同CPU的要求，CPU管脚定义也属于VRM标准的范围。
VRM电源规范基本上是随着Intel处理器的发展而发展的。
早期的PII、PLL l 遵循VRM8.1-8.4电源规范，Tualatin核心的PIII及赛扬则开始遵循VRM8.5标准，Intel在推出willamette、NorthWood核心的P4 CPU时引入了VRM9.O标准，而到了Prescott处理器则需要VRM10标准来支持。
现在，英特尔又为最新的Conroe系列处理器制定了VR M11规范。
VRM各个版本所支持的CPU及其电压调节范围如表4-1所示。
表4-1 VRM各个版本所支持的CPU及其电压调节范围CPU 要求的电压调节最小电压版本为例来说明。
表4-2所示为VRM9.0的电压识别码，VIDO～VID4是CPU的5个电压识别引脚，“1”表示该引脚接高电平（通常为3.3V），“0”表示该引脚接低电平（通常接地）。
CPU单相供电电路详解及检查维修流程
源IC，如果不正常就更换OCSET相关电容。 经验提示： 一般内核1.5V和外核2.5V不正常大多为输出此电压的场效 应管或稳压管损坏。
转载请注明出处，谢谢。
电脑技术/dc/ 陫庀觅
本文一共三个部分：CPU主供电电路构成、CPU单相供电 电路的工作原理（以HIP6021电源IC为例）、CPU单相供 电电路维修流程详解。感谢深圳红警电脑维修培训学校 提供技术资料对本
文的支持。 供电电路大致构成 CPU主供电是CPU 工作的一个重要条件，大多由电源IC、场效应管、电感线 圈、电容等组成，有时会再加入稳压二极管、三极管组 成CPU主供电路。 电脑主板主
板通电后，电源IC（又叫PWM Control）开始工作，发出 脉冲信号，使得两个场效应管轮流导通，当负载两端的 电压VCORE（如CPU需要的电压）要降低时，通过MosfET 场效应管
的开关作用，外部电源对L2电感进行充电并达到所需的 额定电压。 当负载两端的电压升高时，通过 MosfET场效应管的开关作用，外部电源供电断开，电感 L2释放出刚才充入的能量，这时的L
正常就需要更换Q1和Q2，如果不正常就继续第三个维修 步骤： 查电源IC的12V供电：如果不正常 就更换12V供电保险电阻或查ATX12V到IC之间的线路，如 果正常就继续第四个维修
步骤： 检查VID0-VID4电路，如果不正常就 需要更换5V上拉排阻或与之相关的监控芯片、I/O、缓冲 器。如果正常就继续第五个维修步骤： 查IC周围电路：如果正常就更换掉电
2电感就变成了电源继续对负载供电。随着L2电感上存储 能量的消耗，负载两端的电压开始逐渐降低，外部电源 通过MosfET场效应管的开关作用又要充电。依此类推在 不断地充电和放电的过程中就
行成了一种稳定的电压，永远使负载两端的电压不会升 高也不会降低。供电图如下： 注：此电路为 Pentium Ⅲ以前主板常采用，一般输出CPU核心供电2.0V， 外核供电2.5V，内核供
cpu供电电路原理及故障浅析
cpu供电电路原理及故障浅析
1CPU供电电路简介
CPU供电电路是现代计算机存储系统中重要的部件之一，它负责定义和管理系统中各个电路的工作状态，保证每个部件能够顺利操作。
CPU供电电路由电源和供电单元组成，由电源为系统提供电力，供电单元根据系统需要，为各个组件提供必要的电压。
2CPU供电电路原理
CPU供电电路有两个主要组件，即电源和供电件。
电源件向整个电路提供能量，常用的电源件包括变压器、稳压电源、正压电源以及可变电源等。
而供电件负责把电源件的电压调整到不同的等级以供各个部件使用，电路中比较常见的供电件有直流-交流转换器、电容、电感等元器件。
3CPU供电电路故障浅析
CPU供电电路往往受到外界温度变化、雷击、开关操作等因素影响，容易出现故障现象。
常见的故障类型有：电源欠压、电路噪声增加、电源电压抖动、供电单元输出电压不稳定、端口过载、电路走火等。
对于上述故障，最好的办法就是检测故障原因，进行处理，去除外界的干扰，防止此类故障的进一步发生。
总之，CPU供电电路是计算机系统中重要的部件，它负责不同电路单元之间的电压调整及电源提供，但容易受外界因素影响而出现故
障，因此，系统维护者应持续关注CPU供电电路状态，及时保养、检测，减少故障的发生。
从CPU多相供电到CPU供电电路的维修
从CPU多相供电到CPU供电电路的维修昨天看了基地发过来的关于CPU供电电路的视频(主板学员用的),现结合自己的经验,谈几点自己的看法,希望与大家多多交流.本文文字主要来自网络,个人作了一些修改.一、PWM电路——实现CPU稳定供电的关键ATX电源输出的电压包括5V、12V、3.3V、-5V、-12V、5VSB等等，需要通过DC→DC （直流→直流）转换将这些电压降压后才能提供给CPU等部件使用，其中提供给CPU使用的是5V或12V 电压。
随着晶体管加工工艺的进步，CPU的工作电压在不断的降低，而CPU的功耗随着频率的提升却是有增无减，因此CPU的供电电流越来越大，现在主流CPU的工作电压在1.5V-1.6V左右，最大工作电流已达到了50A或更高，这种低电压大电流的情况使得主板需要使用多相供电来满足CPU工作的需求。
常见的DC→DC转换方式有两种：1．线性调节负载与电阻进行串接,通过分压电阻分担多余的电压，保证负载上获得较低的工作电压，而实际电路上我们可以用三极管来代替分压电路，通过控制三极管的导通来调整分担电压的多少，如果加入取样和调整电路，还可以根据负载两端电压的变化自动调整三极管的导通程度，这样无论外界电压如何的变化，三极管都会自动调整自己所分担的电压，让负载上的电压保持恒定不变，这样的电路就具备了稳压的功能。
线性调节电路结构简单，但分压电阻串连在电路中就要通过与负载相同的电流，因此会消耗大量的能量并导致温度上升，电压转换效率较低，尤其在CPU供电这种需要大电流的供电电路中，线性电源根本就无法胜任，必须使用特殊的DC→DC（直流→直流）转换电路。
2．PWM（脉冲宽度调制）先跟大家谈谈开关电源的原理。
主板上CPU供电电路部分采用的是开关电源的方式，利用电感、电容等的充放电特性进行降压、稳压的，其原理示意图如下：图2中K1开关闭合而K2开关断开时，外部电源对电感进行充电，负载两端并联的电容起稳定负载两端的电压并让电感充电的作用，当负载两端电压逐渐上升并达到额定电压后K2闭合而K1断开，电感接地并释放出刚才充入的能量，这时电感就变成电源继续对负载供电。
cpu供电电路原理及故障浅析
cpu供电电路原理及故障浅析
在计算机的结构中，CPU的供电系统是比较重要的一部分，它主要负责提供CPU需要的电量和电压。
CPU供电电路主要包括电源管理电路和电压保护电路，它们的安全性和可靠性直接影响着CPU的工作状态。
CPU供电电路的原理是，经过电源部件（如变压器和滤波器）调节后，电源能量被转化为适合CPU内部组件使用的电能，并控制电压以保证其波动较小，以免影响CPU内部组件的正常工作。
电源管理电路的作用是控制CPU的输入电流和电压，确保合乎规定的电压、电流比例，确保CPU的正常工作。
它由许多小型元件组成，如电压稳压、电流稳压、电压变换器、限流电阻等。
电压保护电路的作用是检测CPU输入电压是否超出规定的上下限，以及电流是否超出规定限值。
它由双稳压器、电压检测器、热控报警器和可编程电压控制器等元件组成，当电压或电流超过预设值时，电路会自动关闭电源，以确保CPU的正常工作。
CPU供电电路的不良现象主要表现为电源不稳定、电源跳闸、电压调节失灵等。
其中，常见的故障有电源管理电路及元件损坏，以及电压保护电路及元件损坏。
电源部件的损坏可以引起电源偏置，从而影响CPU的正常工作。
要进行CPU供电电路的故障检测和修复，应先检查电源系统的输出电压和电流，以及电源部件的工作情况，能量情况是否正常。
此外，也需要检查电压保护电路的电压调节模式和元件工作情况。
如果检测
到任何不正常情况，应第一时间进行维修和更换，以确保CPU的正常工作状态。
综上所述，CPU供电电路是确保CPU正常工作的重要环节，因此在使用中一定要注意保持其安全性和可靠性。
如果出现故障，及时进行检查和维修，确保CPU正常工作。
电脑维修-cpu 供电原理与维修(详)
CPU供电电路原理及检修一、CPU供电电路原理CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU的电压需要，向MOS管发出脉冲控制信号，控制MOS管的导通和截止，再通过电感储能、电容滤波，向CPU输出稳定的核心工作电压。
当电脑开机后，ATX电源会输出各路电压供给主板，同时也输出+5V（或+12V）电压给电源管理芯片。
接着ATX电源检测到各路电压都正常的情况下（指各路负载正常，没有短路等），第八脚会输出PG信号（为高电平，比其它电压大约延时0.5秒左右），此信号经过主板处理后会送到电源管理芯片的PGGOOD引脚。
电源管理芯片在接收到PG信号后，内部开始工作，然后根据CPU提供VID信号，向MOS管输出相应的PWM脉冲控制信号（脉冲信号的宽度决定MOS管输出电压的高低），控制MOS管轮流导通和截止，输出CPU所需要的电压。
但此时的电压是脉动的矩形波，所以后面需要串接电感和并接电容，目的是为了把脉动直流滤波成平滑稳定的直流，以供给CPU工作。
二、CPU供电电路组成1) 电源管理芯片电源管理芯片负责识别CPU电源幅值，推动后级电路进行功率输出，常用电源管理芯片的型号有：HIP6301、ISL6537、RT9237、ADP3168、KA7500、TL494等。
HIP630X系列芯片是比较典型的电源管理芯片。
由著名芯片设计公司Intersil设计。
它支持两/三/四相供电，支持VRM 9.0规范，电压输出范围是1.1V ~ 1.85V，能以0.025V的间隔调整输出，开关频率高达80kHz,具有电流大、纹波小、内阻小等特点，能精密调整CPU供电电压。
2) 电感线圈电感线圈是由导线在铁氧体磁芯环或磁棒上绕制而成的。
有线圈式、直立式、和固态式等几种。
CPU 供电电路中电感线圈主要包括两种：滤波电感：对电流进行滤波。
储能电感：它和MOS管、电容配合为CPU供电。
另外根据线圈蓄能的特点，实际电路中常利用电感和电容组成低通滤波系统，过虑供电电路中的高频杂波，以便向CPU干净的供电电流。
CPU供电原理与维修(详)
CPU供电电路原理及检修一、CPU供电电路原理CPU供电电路通常采用PWM开关电源方式供电，即由电源管理芯片根据CPU的电压需要，向MOS管发出脉冲控制信号，控制MOS管的导通和截止，再通过电感储能、电容滤波，向CPU输出稳定的核心工作电压。
当电脑开机后，ATX电源会输出各路电压供给主板，同时也输出+5V（或+12V）电压给电源管理芯片。
接着ATX电源检测到各路电压都正常的情况下（指各路负载正常，没有短路等），第八脚会输出PG信号（为高电平，比其它电压大约延时0.5秒左右），此信号经过主板处理后会送到电源管理芯片的PGGOOD引脚。
电源管理芯片在接收到PG信号后，内部开始工作，然后根据CPU提供VID信号，向MOS管输出相应的PWM脉冲控制信号（脉冲信号的宽度决定MOS管输出电压的高低），控制MOS管轮流导通和截止，输出CPU所需要的电压。
但此时的电压是脉动的矩形波，所以后面需要串接电感和并接电容，目的是为了把脉动直流滤波成平滑稳定的直流，以供给CPU工作。
二、CPU供电电路组成1) 电源管理芯片电源管理芯片负责识别CPU电源幅值，推动后级电路进行功率输出，常用电源管理芯片的型号有：HIP6301、ISL6537、RT9237、ADP3168、KA7500、TL494等。
HIP630X系列芯片是比较典型的电源管理芯片。
由著名芯片设计公司Intersil设计。
它支持两/三/四相供电，支持VRM 9.0规范，电压输出范围是1.1V ~ 1.85V，能以0.025V的间隔调整输出，开关频率高达80kHz,具有电流大、纹波小、内阻小等特点，能精密调整CPU供电电压。
2) 电感线圈电感线圈是由导线在铁氧体磁芯环或磁棒上绕制而成的。
有线圈式、直立式、和固态式等几种。
CPU 供电电路中电感线圈主要包括两种：滤波电感：对电流进行滤波。
储能电感：它和MOS管、电容配合为CPU供电。
另外根据线圈蓄能的特点，实际电路中常利用电感和电容组成低通滤波系统，过虑供电电路中的高频杂波，以便向CPU干净的供电电流。

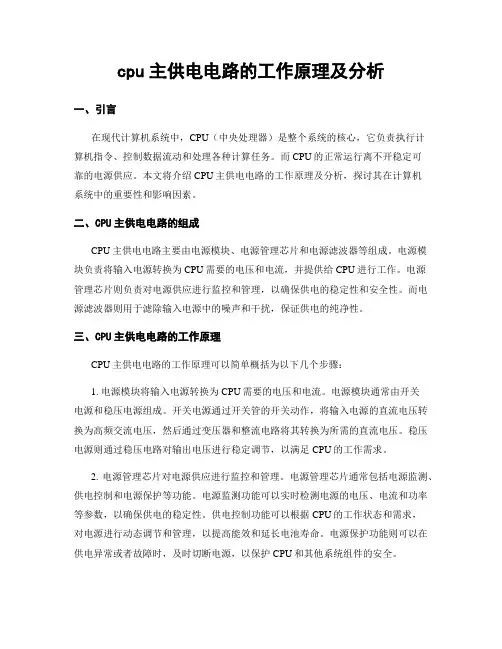

cpu主供电电路的工作原理及分析
cpu主供电电路的工作原理及分析一、工作原理：CPU主供电电路是计算机中非常重要的一个部分，它负责为CPU提供稳定的电源供应。
CPU主供电电路的工作原理可以简单分为以下几个步骤：1. 交流电转直流电：首先，交流电从电源输入端进入电源转换器，经过整流和滤波等处理，将交流电转换为稳定的直流电。
2. 电源转换器：直流电进入电源转换器，根据CPU的工作状态和需求，通过调节电压和电流等参数，将电源输出调整到适合CPU工作的范围。
3. 电源滤波：为了保证供电的稳定性和纯净性，电源输出端会连接一些滤波电路，用于滤除电源中的噪声和干扰信号，确保供电的稳定性。
4. 电源保护：为了保护CPU和电源本身的安全，电源会设置一些保护机制，如过流保护、过压保护、过热保护等，一旦出现异常情况，电源会自动切断供电，以避免损坏CPU等硬件。
5. 供电稳定性：CPU对供电的要求非常高，稳定的电源可以确保CPU正常工作，提高计算机的性能和稳定性。
因此，CPU主供电电路还会通过稳压电路等手段，保持供电的稳定性，避免电压波动对CPU的影响。
二、分析：1. 电源转换效率：CPU主供电电路的转换效率对计算机的能耗和发热量有着直接的影响。
高效的电源转换器可以将输入的电能转换为CPU需要的电能，减少能量的损耗，提高电源的效率。
2. 电源稳定性：CPU对电源的稳定性要求非常高，电压波动或电流不稳定会导致CPU工作异常甚至损坏。
因此，电源滤波和稳压电路等设计非常重要，能够有效地去除电源中的噪声和干扰，保持供电的稳定性。
3. 电源保护机制：电源保护机制对CPU的安全起着重要作用。
过流、过压、过热等异常情况可能会对CPU造成损坏，因此，电源需要设置相应的保护机制，在出现异常情况时及时切断供电，保护CPU和电源本身的安全。
4. 散热设计：CPU主供电电路在工作过程中会产生一定的热量，如果散热不良，会导致CPU温度过高，影响计算机的性能和寿命。
因此，电源的散热设计也是需要考虑的因素之一，保证电源的稳定供电的同时，也要保证散热效果良好。
电脑主板CPU供电电路的维修
电脑主板CPU供电电路的维修CPU供电电路是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，满足正常工作的需要。
CPU供电电路通常采用PWM(PtilseWidthMedulation脉冲带宽调制)开关电源，该部分电路主要是由PWM电源管理芯片、场效应管(MOSFET管)、储能线圈和滤波电容'等元器件完成。
CPU供电电路的电路框图如下图所示。
一、CPU供电电路的工作原理不同的CPU需要的工作电流和工作电压是不同的，P3CPU有内核和外核两种供电电压，内核供电电压Vcore为1.2V-2V，外核供电电压为固定的2.5V(外核供电电压一般由三端稳压器得到)：P4CPU的供电电压有内核供电电压Vcore(通常为1.O5V-1.5V)和AGTL总线终端电压VTT(针对不同型号的CPU有1.8V、1.5V、1.l25V，这个供电电压一般由北桥供电电路提供，电路比较简单)。
CPU的核心电压供电电路是最容易损坏的电路，因此在维修工作中所指的CPU供电电路一般都是指核心供电电路(Vcore电路)。
主板上所用的PWM电源管理芯片都有几个电压识别控制踹(通常为VIDO-VID4)，这些引脚通常与CPU相连(如不接CPU，则这几个控制端默认为高电平)，通过控制这些引脚的电平，就可以控制输出的直流电压值，即CPU的供电电压。
不同型号的CPU在出厂时已通过对相应的VIDO-VID引脚悬空和短按的方法设定了CPU的供电电压值，如不接CPU则VIDO-VID4引脚为默认高电平，电源PWM电源管理芯片停止工作。
接上CPU后，电源电路中的PWM电源管理芯片就会先判断CPU需要多高的供电电压，然后就会通过改变驱动脉冲输出端脉冲信号的占空比(即单位时间内场效应管的导通时间和总时间之比)来控制场效应管的导通，从而控制输出电压，如下右图所示。
由于单个MOSFET管的输出电流通常为20A左右，而对于一些耗电量大的CPU(如Pentium4、AthlonXP系列CPU)其需要电流通常高于45A，这时就需要将多个供电电路并联起来为CPU供电，有几路供电电路并联就称为“几相”供电。
第六讲：CPU供电电路
CPU主供电是CPU工作的一个重要条件（其它还有CMOS电路、时钟电路），由电源管理芯片、场效应管、电感线圈、电容、稳压二极管、三极管等组成。
CPU供电电路的原理：主板通电后（这取决于我们第五讲：主板开机触发电路的正常工作),ATX电源5V/12V经一级电感L1加到场效应管Q1的d极上，而电源管理芯片（PWM控制器）则得到12V或5V供电，开始工作，经过内部的振荡电路产生矩形波信号，分别输出控制Q1和Q 2的G极。
当Q1收到控制信号后，一路给CPU供电，一路给电感充电。
当L充电达到2.0V左右（不同CPU所需电压不同）时，Q1截止，Q2导通，电感放电，输出电压向CPU核心供电。
当电感放电低于2V时，Q2截止，Q1导通。
如此循环导通，控制电感输出一个恒定电压给CPU。
Q2在这个位置主要起到一个储留和保护的作用。
往往它这个特定的作用决定它不是一个容易受损坏的一个元件，这就是它的一个整体的工作流程。
当我们在主板上插上CPU后，cpu通过一个特定的线路将自己需要的电压信息传给电源管理芯片的vid0-vid4等引脚，电源管理芯片识别后控制Q1、Q2的占空比，从而调整输出适合CPU正常工作的电压。
像现在的CPU供电电路，一般是三对场效应管，这属于多项工作原理，三组供电，在现在一般的CPU工作功率达到了80瓦，所需要的电流是非常大的。
这时为CPU能在高频大电流下稳定的运行，稳定的工作，必需采用多项供电。
PG为“电源好”信号，当CPU供电正常时，此信号发出CPU工作。
怎么样检修CPU供电不正常，当测试卡显示FF00的时候，测它的供电是否正常，测Q1、Q2的地极一测不正常。
Q1的输入的供电是否正常，Q 1控制一无电压而输入极没有电压，场效应管就没有电压往后极输出。
那CPU供电电路也没有供电，所以必需是先检Q1的地极供电输入是否正常，如果地极输入电压不正常，它的供电脚一般都是5V或12V，5V 或12V与Q1地极相连的线路看是否有损坏的无器件，一般都有是连接一些电容鼓包，引起来的没有供电，也就是说直接将电压对地了。
