压缩机工作原理及结构压缩机是一种能将气体压缩成高压气体的机械设备。

它在许多领域中被广泛应用,如空调、制冷、压缩空气系统等。

本文将详细介绍压缩机的工作原理和结构。

一、工作原理压缩机的工作原理基于物理学中的压缩过程。

它利用机械能将气体份子挨近并压缩到较小的体积中,从而增加气体的压力和温度。

压缩机通过不断降低气体体积来实现这个过程。

压缩机的工作原理可以分为吸气、压缩和排气三个阶段。

首先,气体通过吸气阀进入压缩机的气缸中。

然后,气缸内的活塞开始向下运动,将气体压缩到较小的体积。

在这个过程中,气体的压力和温度逐渐增加。

最后,压缩的气体通过排气阀排出压缩机。

二、结构压缩机的结构可以分为以下几个关键部份:1. 活塞温和缸:活塞是压缩机的核心部件,它通过上下运动来改变气缸内的体积。

气缸是一个密封的容器,用于容纳活塞温和体。

2. 曲轴和连杆:曲轴与活塞相连,将活塞的上下运动转化为旋转运动。

连杆连接活塞和曲轴,使活塞的运动能够传递给曲轴。

3. 吸气阀和排气阀:吸气阀和排气阀是压缩机的进气和出气口。

它们通过打开和关闭来控制气体的流动方向。

4. 冷却系统:由于气体在压缩过程中会产生热量,因此压缩机通常配备了冷却系统,用于降低气体的温度。

冷却系统可以采用空气冷却或者水冷却的方式。

5. 机电和驱动装置:压缩机通常需要机电来提供动力。

机电通过驱动装置将旋转动力传递给曲轴,从而驱动压缩机的运转。

6. 控制系统:压缩机的控制系统用于监测和控制压缩机的运行状态。

它可以根据需要自动调节压缩机的运行参数,以确保其正常运行。

三、应用领域压缩机在许多领域中都有广泛的应用。

以下是一些常见的应用领域:1. 空调和制冷:压缩机是空调和制冷系统中的核心组件。

它通过压缩和冷却制冷剂来实现空气的冷却和调节。

2. 压缩空气系统:压缩机被用于创造业中的压缩空气系统。

这些系统用于提供压缩空气,用于动力工具、气动设备和生产线等。

3. 汽车发动机:汽车发动机中的压缩机通常被称为发动机压缩机,用于将空气压缩到汽缸中,提高燃烧效率。

压缩机工作原理及结构

压缩机工作原理及结构

压缩机工作原理及结构压缩机是一种用于将气体或者蒸汽压缩成高压的装置,广泛应用于工业、制冷和空调等领域。

本文将详细介绍压缩机的工作原理和结构。

一、工作原理压缩机的工作原理基于热力学和流体力学的基本原理。

其主要任务是将气体或者蒸汽从低压状态压缩到高压状态,以提供所需的功率或者压缩空气。

1. 吸气过程:在吸气过程中,压缩机的气缸内部压力低于外部环境压力,使气体通过吸气阀进入气缸中。

2. 压缩过程:在压缩过程中,气缸内的活塞向上挪移,使气体被压缩,压力和温度逐渐升高。

3. 排气过程:在排气过程中,压缩机的气缸内部压力高于外部环境压力,使气体通过排气阀排出。

二、结构压缩机的结构可以分为以下几个主要部份:1. 气缸和活塞:气缸是压缩机的主要工作部件之一,它用于容纳气体和活塞。

活塞在气缸内上下运动,通过活塞环温和缸壁之间的密封,确保气体的压缩。

2. 曲轴和连杆机构:曲轴和连杆机构将活塞的往复运动转化为旋转运动。

曲轴通过连杆与活塞相连,当活塞上下运动时,曲轴转动,从而驱动压缩机的工作。

3. 吸气阀和排气阀:吸气阀和排气阀用于控制气体的进出。

吸气阀在吸气过程中打开,允许气体进入气缸,而排气阀在排气过程中打开,将压缩的气体排出。

4. 冷却系统:由于压缩过程中会产生大量热量,因此压缩机通常配备有冷却系统,用于降低温度并保持压缩机的正常运行。

5. 控制系统:压缩机通常配备有控制系统,用于监测和控制压缩机的运行。

控制系统可以根据需要自动调节压力、温度和流量等参数,以确保压缩机的高效运行。

三、应用领域压缩机广泛应用于各个领域,包括:1. 工业领域:压缩机在工业生产中用于提供动力和压缩空气,广泛应用于创造业、化工、石油和天然气等行业。

2. 制冷和空调领域:压缩机在制冷和空调系统中用于压缩制冷剂,实现制冷循环。

这些系统被广泛应用于家庭、商业和工业场所。

3. 汽车工业:汽车中的压缩机用于压缩制冷剂,提供车内的制冷效果。

同时,压缩机也用于汽车发动机的增压系统,提供更大的动力输出。

空调压缩机工作原理及如何添加润滑油(冷冻油)。

空调压缩机工作原理及如何添加润滑油(冷冻油)。

空调压缩机工作原理及如何添加润滑油(冷冻油)。

空调压缩机是在空调制冷剂回路中起压缩驱动制冷剂的作用。

空调压缩机的工作回路中分蒸发区(低压区)和冷凝区。

空调的室内机和室外机分别属于低压或高压区(要看工作状态而定)。

空调压缩机一般装在室外机中。

空调压缩机把制冷剂从低压区抽取来经压缩后送到高压区冷却凝结,通过散热片散发出热量到空气中,制冷剂也从气态变成液态,压力升高。

制冷剂再从高压区流向低压区,通过毛细管喷射到蒸发器中,压力骤降,液态制冷剂立即变成气态,通过散热片吸收空气中大量的热量。

空调压缩机添加润滑油的方法一般有三种,从吸气截止阀旁边通孔吸入,从加油孔中加入,从曲轴箱下部加入,具体操作步骤如下:1、关闭吸气截止阀,启动压缩机几分钟,将曲轴箱中制冷剂排入冷凝器,使曲轴箱成真空。

停机并立即关闭排气截止阀,慢慢旋下排气截止阀的旁通孔螺塞,将高压腔内剩气放掉。

旋下吸气截止阀旁通孔螺塞,装上锥牙接头和铜管。

2、准备好润滑油。

3、用手指揿住吸油管口,起动压缩机将曲轴箱内空气抽出。

如果发现液击现象,则让压缩机继续运转2~3分钟,使曲轴箱内呈真空状态,当揿住管口的手指感到有一股较强的吸力时即停。

4、把手指揿住的管口浸入油中,浸入后即放手,油便从油管吸入曲轴管。

5、观察油面指示器,所指油面是否达到油面线为止。

6、拆下铜管和接头,旋上螺塞扳紧,启动压缩机让曲轴箱内吸进的空气抽出,当听不到排气声时即扳紧排气截止阀螺塞。

7、打开吸、排气截止阀,加油工作完成。

压缩机基本知识。

压缩机常见故障分析与排除方法。

商用中央空调更换压缩机详细步骤与方法。

压缩机工作原理及结构

压缩机工作原理及结构

压缩机工作原理及结构压缩机是一种用于将气体压缩为高压气体的装置。

它在许多行业中被广泛应用,例如空调、冷冻、制冷、石油化工等。

本文将详细介绍压缩机的工作原理和结构。

一、工作原理压缩机的工作原理主要涉及两个过程:吸气过程和压缩过程。

1. 吸气过程:压缩机通过活塞或者转子等运动部件,使气体从低压区域(吸气口)进入压缩腔体。

在吸气过程中,压缩机会降低腔体内的压力,使气体进入腔体并充满。

2. 压缩过程:随着运动部件的运动,腔体内的气体被逐渐压缩。

在此过程中,气体的体积减小,压力增加。

当气体被压缩到一定压力时,它将被排出压缩腔体。

二、结构压缩机的结构可以根据其工作原理和应用领域的不同而有所差异。

以下是一种常见的压缩机结构示例:1. 活塞压缩机:活塞压缩机是一种通过活塞运动来压缩气体的压缩机。

它由气缸、活塞、曲轴、连杆等部件组成。

活塞在气缸内上下运动,通过连杆与曲轴相连,从而实现气体的压缩。

2. 螺杆压缩机:螺杆压缩机是一种通过螺杆运动来压缩气体的压缩机。

它由主螺杆和副螺杆组成,两个螺杆之间的间隙逐渐变小,从而将气体压缩。

3. 离心压缩机:离心压缩机是一种通过离心力将气体压缩的压缩机。

它由离心轮、进气口、出气口等部件组成。

气体通过进气口进入离心轮,由离心力将气体压缩并排出。

4. 轴流压缩机:轴流压缩机是一种通过气体在转子叶片上产生的轴向动量变化来压缩气体的压缩机。

它由转子、叶片、进气口、出气口等部件组成。

气体通过进气口进入转子,由叶片产生的轴向动量变化将气体压缩并排出。

以上仅是压缩机的一些常见结构示例,实际应用中还有其他类型的压缩机。

每种压缩机的结构都有其特点和适合领域。

总结:压缩机是一种将气体压缩为高压气体的装置,其工作原理涉及吸气过程和压缩过程。

常见的压缩机结构包括活塞压缩机、螺杆压缩机、离心压缩机和轴流压缩机等。

了解压缩机的工作原理和结构有助于我们更好地理解其应用和维护。

关于油分流器的原理和构造

关于油分流器的原理和构造

关于油分流器的原理和构造有这样的情况,为了降成本,取代大容量的压缩机,用配管把两台小容量的压缩机联接起来使用。

此时,把两台压缩机用粗配管连起来使内压基本为零,通过均压管来确保油面(图—1)、用特殊的配管总是使油回到内压高的压缩机,从此处通过均油管使油移动到其他的压缩机来确保油位。

(图—2)在使用大连三洋压缩机的涡旋式压缩机的情况下,是使用油分离器总使分离下的油总是回到内压稍高的压缩机,从此压缩机通过均油管使油移动到其他的压缩机来保证油位(图—3)、并且像图—4那样接上油分离器和油位感知器,在油位变低的时候,通过油位感知器感知打开电磁阀,从油分离器取油来保证油位。

这种方式设置多台压缩机,压缩机的安装不在同一面时也可以保证油位。

这次探讨的使用油分离器的方式,是从气液分离器流到压缩机的含有油的冷媒气体接到图—5的A(A上,B下来安装),把总是要提高内压、回油的压缩机接到B,把要降低内压、减少回油的压缩机接到C来使用。

其原理是应用了惯性的法则。

因为从A处进入的混着油的冷媒气体沿着重力方向直线向B 处流去,在含着很多油回流的同时总是使压缩机的内压增高,其它的压缩机把流向改变90度或180度,在分离油的同时增大压力损失使之比其他的压缩机内压变低。

通过均油管把内压高的压缩机中的油流到其它的压缩机。

这种由分流器最好是A在上、B在下垂直安装,但当以上行不通的时候,使C在上那样水平安装也可以。

既可以像图—7那样接上一个油分流器使两台压缩机同时ON-OFF,也可以像图—8那样接上两个油分流器、三台压缩机同时进行ON-OFF。

而且因为可以用油分流器和油分离器用于两台或三台压缩机个别运转,因此作为简易的并联使用。

图—5的A接到气液分离器的出口图—5的B接到想提高内压回油的压缩机図―5的C接到想降低内压的压缩机1.现行的均油方式图—1使用均压管图—2使用特殊配管C公司D公司图—3使用油分离器图—4使用油分离器和油位感知器三洋三洋2. 油分流器的构造图—5图—62.油分流器の使用例(三洋压缩机)图—7连接两台压缩机同时运转同时停止图—8连接三台压缩机同时运转同时停止。

压缩机工作原理及结构

压缩机工作原理及结构

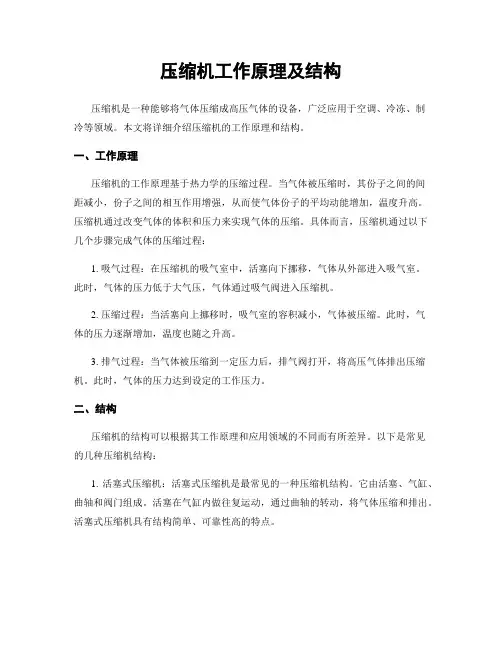

压缩机工作原理及结构压缩机是一种能够将气体压缩成高压气体的设备,广泛应用于空调、冷冻、制冷等领域。

本文将详细介绍压缩机的工作原理和结构。

一、工作原理压缩机的工作原理基于热力学的压缩过程。

当气体被压缩时,其份子之间的间距减小,份子之间的相互作用增强,从而使气体份子的平均动能增加,温度升高。

压缩机通过改变气体的体积和压力来实现气体的压缩。

具体而言,压缩机通过以下几个步骤完成气体的压缩过程:1. 吸气过程:在压缩机的吸气室中,活塞向下挪移,气体从外部进入吸气室。

此时,气体的压力低于大气压,气体通过吸气阀进入压缩机。

2. 压缩过程:当活塞向上挪移时,吸气室的容积减小,气体被压缩。

此时,气体的压力逐渐增加,温度也随之升高。

3. 排气过程:当气体被压缩到一定压力后,排气阀打开,将高压气体排出压缩机。

此时,气体的压力达到设定的工作压力。

二、结构压缩机的结构可以根据其工作原理和应用领域的不同而有所差异。

以下是常见的几种压缩机结构:1. 活塞式压缩机:活塞式压缩机是最常见的一种压缩机结构。

它由活塞、气缸、曲轴和阀门组成。

活塞在气缸内做往复运动,通过曲轴的转动,将气体压缩和排出。

活塞式压缩机具有结构简单、可靠性高的特点。

2. 螺杆式压缩机:螺杆式压缩机由两个螺杆(主螺杆和从螺杆)组成。

主螺杆和从螺杆之间的啮合形成气体的压缩腔,通过螺杆的旋转将气体压缩和排出。

螺杆式压缩机具有结构紧凑、振动小的特点。

3. 离心式压缩机:离心式压缩机利用离心力将气体压缩。

它由离心轮、进气口和出气口组成。

气体通过进气口进入离心轮,受到离心力的作用,气体被压缩并从出气口排出。

离心式压缩机具有体积小、运行平稳的特点。

4. 涡旋式压缩机:涡旋式压缩机由一个旋转的涡旋器和一个固定的涡旋器组成。

气体在涡旋器的作用下被压缩,然后从出口排出。

涡旋式压缩机具有体积小、振动小的特点。

以上是常见的几种压缩机结构,不同结构的压缩机适合于不同的应用领域和工况要求。

压缩机工作原理及结构

压缩机工作原理及结构

压缩机工作原理及结构压缩机是一种将气体或蒸汽压缩成高压的设备,广泛应用于空调、冷冻、制冷、压缩空气等领域。

本文将详细介绍压缩机的工作原理及结构。

一、压缩机的工作原理压缩机的工作原理基于热力学的压缩过程,通过改变气体的体积来增加气体的压力。

压缩机主要分为正压式压缩机和离心式压缩机两种类型。

1. 正压式压缩机工作原理正压式压缩机是通过活塞运动来实现气体的压缩。

其工作原理如下:(1)吸入过程:活塞向下运动,气缸内的气体通过进气阀门进入气缸。

(2)压缩过程:活塞向上运动,气缸内的气体被压缩,体积减小,压力增加。

(3)放气过程:当气体压缩到一定压力后,排气阀门打开,将压缩气体排出。

2. 离心式压缩机工作原理离心式压缩机利用离心力将气体压缩。

其工作原理如下:(1)进气过程:气体通过进气口进入离心式压缩机。

(2)旋转过程:离心式压缩机内部有一个旋转的离心轮,当离心轮高速旋转时,气体被离心力压缩。

(3)放气过程:当气体被压缩到一定压力后,排气口打开,将压缩气体排出。

二、压缩机的结构压缩机的结构主要包括以下几个部分:压缩机壳体、气缸、活塞、曲轴、进气阀门、排气阀门等。

1. 压缩机壳体压缩机壳体是压缩机的外部包装,主要用于保护内部零部件,同时起到固定和支撑的作用。

壳体通常由铸铁或钢板制成,具有良好的刚性和耐腐蚀性。

2. 气缸气缸是压缩机的核心部件,用于容纳气体并实现气体的压缩。

气缸通常由铸铁或钢制成,内壁经过精密加工以确保密封性。

3. 活塞活塞是压缩机中的运动部件,通过上下运动实现气体的吸入和排出。

活塞通常由铸铁或铝制成,具有良好的密封性和耐磨性。

4. 曲轴曲轴是压缩机的动力传输部件,将电机或发动机的旋转运动转化为活塞的上下运动。

曲轴通常由高强度的合金钢制成,具有良好的强度和刚性。

5. 进气阀门和排气阀门进气阀门和排气阀门是控制气体流动的关键部件。

进气阀门用于允许气体进入气缸,排气阀门用于排出压缩气体。

这些阀门通常由金属或弹簧材料制成,具有良好的密封性和耐腐蚀性。

压缩机工作原理及结构

压缩机工作原理及结构

压缩机工作原理及结构压缩机是一种常见的机械设备,广泛应用于空调、冷冻设备、制冷设备等领域。

它的主要作用是将低压气体压缩成高压气体,使其具备更高的温度和压力,从而实现热交换和制冷效果。

本文将详细介绍压缩机的工作原理及结构。

一、工作原理压缩机的工作原理基于热力学的压缩过程。

当气体被压缩时,其分子间的距离减小,分子运动速度增加,从而使气体的温度和压力升高。

压缩机通过改变气体的体积来实现压缩过程。

压缩机的工作过程可以分为吸气、压缩、排气和冷却四个阶段。

首先,在吸气阶段,压缩机的活塞或螺杆运动,使气体进入压缩腔室。

然后,在压缩阶段,活塞或螺杆将气体压缩,使其温度和压力升高。

接下来,在排气阶段,压缩机将高压气体排出。

最后,在冷却阶段,压缩机通过冷却系统将压缩过程中产生的热量散发出去。

二、结构组成压缩机的结构主要由以下几个部分组成:1. 压缩腔室:压缩腔室是压缩机最核心的部分,用于容纳气体并进行压缩。

常见的压缩腔室有活塞式和螺杆式两种。

- 活塞式压缩机:活塞式压缩机通过活塞的上下运动来实现气体的压缩。

它由气缸、活塞、连杆等部件组成。

活塞在气缸内上下运动,通过连杆与曲轴相连,从而将气体压缩。

- 螺杆式压缩机:螺杆式压缩机通过两个螺杆的相互啮合来实现气体的压缩。

它由主螺杆和从螺杆组成,两个螺杆在旋转过程中将气体逐渐压缩。

2. 电动机:电动机是压缩机的动力源,用于驱动压缩机的运转。

电动机通常采用交流电动机或直流电动机,根据压缩机的功率和使用环境来选择。

3. 冷却系统:冷却系统用于散发压缩过程中产生的热量,以保证压缩机的正常运行。

冷却系统通常由冷却风扇、散热片和冷却剂组成。

4. 控制系统:控制系统用于监测和控制压缩机的运行状态。

它通常包括压力传感器、温度传感器、控制面板等部件。

通过控制系统,可以实时监测压缩机的参数,并进行相应的调节和保护。

5. 进气口和排气口:进气口用于将外部气体引入压缩机,而排气口则用于将压缩后的气体排出。

压缩机注油器工作原理

压缩机注油器工作原理

压缩机注油器工作原理压缩机注油器,听起来就像个高科技的玩意儿,其实就是个让压缩机保持“活力”的小帮手。

咱们先来想象一下,如果压缩机是一位运动员,那注油器就是它的教练,时不时地给点“营养”,确保它在比赛中不至于体力不支。

别小看这小家伙,它的工作原理其实相当简单,却又相当重要。

就像一个好的厨师,调味料用得恰到好处,才能让菜肴更加美味。

说到注油器,它的主要任务就是给压缩机提供润滑油,保持运动部件的顺畅。

这就像给一辆车加油,没油可不行。

油不仅能减少摩擦,还能防止机器过热,保证它在高强度的工作环境中也能稳如老狗。

你想想,如果没有油,压缩机就像个缺水的鱼,迟早得翻船。

这时,注油器就像个及时雨,给压缩机注入“生命之源”。

工作的时候,注油器会根据压缩机的需要,自动喷油。

就像给植物浇水,得看天气和土壤的状况。

这种自动化的设计,不仅省心,还能大大提高工作效率。

想象一下,你再也不用担心忘记给压缩机加油,简直像是有个“智能管家”在帮你服务。

你只需要专心搞其他的事情,它就能默默地在一旁保驾护航。

很多人可能会觉得,油嘛,油就油,没啥特别的。

其实不然,润滑油的种类可多着呢。

就像人喝水,矿泉水、果汁、茶,各有各的好。

压缩机的注油器也是根据需要来选择不同类型的润滑油。

不同的油在不同的温度、压力下表现得也不一样,选择不当可就像喝了过期的牛奶,麻烦可大了。

搞不好,压缩机就会发脾气,罢工不干活,真是让人哭笑不得。

再说了,注油器的工作原理可不是一成不变的。

在不同的环境下,它的表现也是不同的。

在高温的夏天,可能需要更多的油来降温;在寒冷的冬天,又得考虑油的粘度,以免“冻住”。

就像人穿衣服,冬天得多加一件,夏天就轻松点。

灵活应对环境变化,是注油器必须掌握的本事,才能让压缩机持续“发光发热”。

如果把压缩机比作一部复杂的机械时钟,那注油器就是里面的润滑剂,保持各个齿轮运转得当。

少了它,时钟会卡住,完全无法运转。

听起来有点可怕吧?所以,定期检查注油器的工作状态也是非常重要的。

压缩机工作原理及结构

压缩机工作原理及结构

压缩机工作原理及结构压缩机是一种能够将气体压缩成高压气体的设备,广泛应用于空调、制冷、压缩空气等领域。

了解压缩机的工作原理和结构对于维护和修理压缩机以及提高其效率非常重要。

本文将详细介绍压缩机的工作原理和结构。

一、压缩机的工作原理压缩机的工作原理基于蒸发冷却循环,主要包括蒸发、压缩、冷凝和膨胀四个过程。

具体如下:1. 蒸发过程:在蒸发器中,低温低压的制冷剂吸收外界热量并蒸发成气体。

这个过程使得制冷剂的温度和压力升高。

2. 压缩过程:蒸发后的气体进入压缩机,通过压缩机的工作,气体的温度和压力进一步升高。

压缩机通常采用活塞式或螺杆式结构,通过活塞或螺杆的运动将气体压缩。

3. 冷凝过程:压缩后的高温高压气体进入冷凝器,通过冷却介质(通常是水或空气)的冷却作用,气体被冷却成高压液体。

在这个过程中,气体释放出的热量被冷却介质带走。

4. 膨胀过程:高压液体进入膨胀阀,经过膨胀阀的节流作用,液体压力降低,温度也随之降低,液体变成低温低压的液体-气体混合物,进入蒸发器,重新开始循环。

二、压缩机的结构压缩机的结构根据其工作原理和应用领域的不同,可以分为往复式压缩机、螺杆式压缩机和离心式压缩机等多种类型。

1. 往复式压缩机:往复式压缩机是一种最常见的压缩机类型,它采用活塞和气缸的结构。

活塞在气缸内作往复运动,通过连杆和曲轴的传动,将机械能转化为气体的压缩能。

往复式压缩机具有结构简单、可靠性高的优点,广泛应用于制冷、空调等领域。

2. 螺杆式压缩机:螺杆式压缩机采用两个或多个螺杆的结构,通过螺杆的旋转运动将气体压缩。

螺杆式压缩机具有体积小、振动小、噪音低的特点,适用于大型制冷系统和工业领域。

3. 离心式压缩机:离心式压缩机利用离心力将气体压缩。

气体进入离心式压缩机后,被高速旋转的离心轮推向离心室壁,气体的动能转化为压缩能。

离心式压缩机适用于大流量、中高压的制冷系统。

除了上述常见的压缩机类型,还有其他类型的压缩机,如滚子压缩机、涡旋压缩机等,它们在不同的应用领域有着各自的优势和特点。

压缩机怎样做工作的原理

压缩机怎样做工作的原理

压缩机怎样做工作的原理压缩机是一种将气体或气体混合物压缩为高压气体的机械装置。

它的工作原理主要依赖于物理学的基本原理,包括压缩、扩散、冷却和压缩比。

首先,为了更好地理解压缩机的工作原理,我们需要了解一些基本概念。

压缩机通常由一个电动机和一个压缩机装置组成。

电动机提供动力,并驱动压缩机装置运转。

压缩机装置一般由一个活塞、气缸、进气阀和出口阀组成。

活塞在气缸内来回运动,通过进气阀将气体吸入气缸并压缩,然后通过出口阀将压缩后的气体排出。

当电动机启动时,活塞开始运动。

活塞的运动分为吸气冲程和压缩冲程两个阶段。

在吸气冲程中,活塞向后移动,气缸内的体积增大,从而产生一个负压区域。

进气阀打开,允许外部气体进入气缸内。

接下来,在压缩冲程中,活塞向前移动,气缸内的体积减小,从而使气体被压缩。

在压缩过程中,气体的温度也会增加。

这是由于气体分子受到活塞的压缩而增加的动能,从而增加了其热能。

为了避免气体过热,压缩机通常会采取一些冷却措施。

常见的冷却方式包括通过传导、对流和辐射以及使用冷却剂等。

接下来,让我们更详细地了解压缩机的工作原理。

1. 吸气冲程:在吸气冲程开始时,活塞向后移动,气缸内的体积增加。

这使得气缸内部的压力低于外部大气压,并使进气阀打开。

当阀门打开时,外部气体通过阀门进入气缸内。

在吸气冲程结束时,进气阀关闭,防止气体逆流。

2. 压缩冲程:在压缩冲程开始时,活塞向前移动,气缸内的体积减小。

这使得气缸内的压力增加,并在一定压力下使出口阀打开。

随着活塞继续向前移动,气体被逐渐压缩。

在达到最高压力之后,出口阀关闭,防止气体逆流。

需要注意的是,压缩机的性能通常由压缩比来衡量。

压缩比定义为压缩后的气体最高压力与吸入气体时的压力之比。

较高的压缩比意味着压缩机可以将气体压缩到较高的压力,因此在许多应用中具有更高的效率。

总的来说,压缩机的工作原理就是通过活塞的往复运动将气体压缩。

通过不断循环吸气和压缩冲程,气压逐渐增加。

最终,压缩机将气体压缩到所需的高压并将其释放出来,以满足各种工业和家用应用的需求。

压缩机油分离器工作原理

压缩机油分离器工作原理

压缩机油分离器工作原理
压缩机油分离器的工作原理是利用其内部的滤芯和分离器装置,将压缩机中的油和气体分离出来。

具体工作原理如下:
1. 油气混合物进入分离器内部,经过初级滤芯的过滤,大部分较大颗粒的油和杂质被滤除。

2. 油气混合物继续流动,进入分离器的主体部分。

在主动部分,压缩机油通过离心力的作用,被分离出来,沉积在分离器的底部,油气混合物则继续上升。

3. 油气混合物进入到分离器的二次滤芯部分,通过滤芯的过滤,进一步清除细小颗粒的油和杂质。

4. 清除了细小颗粒的油和杂质之后,油气分离效果更好:纯净的油从分离器的底部排出,净化后的气体从分离器的顶部排出。

综上所述,压缩机油分离器通过滤芯和分离器装置分离压缩机中的油和气体,从而实现油气分离的功能。

分配器工作原理

分配器工作原理

分配器的每一对出油口对应有一个定量活塞及一个控制活塞。

对于主管路I 或主管路II ,当一根主管路内充压时,另一主管路处于卸压状态,只有与充压的主管路相关联的出油口才出油(参见下面的供油过程图)。

因此,每一工作循环包含2个工作过程。

图 1 图(1) 图(2)
工作过程1(见图1)
在润滑停止状态时,两根活塞(定量活塞、控制活塞)位于底端终止处。

当主管路I 充压时,此时主管路II 处于卸荷状态,控制活塞将首先向上移动,接着定量活塞向上移动。

这样,定量活塞排出的润滑剂将通过控制活塞内的通油沟槽从上部出油口排出。

而控制活塞移动时排出的润滑剂将进入处于卸荷状态的主管路II 。

工作过程2(见图2)
在工作过程2,主管路II 充压而主管路I 卸荷。

因此,首先控制活塞移动,接着定量活塞移动。

定量活塞移动时排出的润滑剂将通过下部出油口排出。

从出油口输往润滑点的压力等于泵输出压力减去通过主管路的压力损失及通过分配器的压力损失。

在两主管路间的压力差不应低于50bar,这样控制活塞才能获得足够的推动力。

上部出油口 主管路II 定量活塞 主管路I 控制活塞
主管路 II 主 管路 I 下部 出油口 通油沟槽。

油路分配器的工作原理

油路分配器的工作原理

油路分配器的工作原理
油路分配器的工作原理
油路分配器是一种常见的机械装置,它能够将一份流体能量源分配到多个设备中,以满足不同的应用要求。

油路分配器的工作原理很简单,它的内部包括一组匹配的容器和一组阀门。

当一份流体能量源从容器中流出时,阀门会分配流体能量,从而将它按比例分配到多个设备中。

油路分配器的工作原理是基于物理现象,即流体的压力可以用来生成动力,这就是压力型油路分配器的工作原理。

当油路分配器的阀门打开时,流体能量就会从容器中流出,经过阀门的控制,流体的压力会按照预先设定的比例分配到各个设备上,从而使它们能够正常工作。

油路分配器的优势不仅仅是能够分配流体能量,它还可以用于控制流体流量、减少能量损失,避免管路溢流,以及防止管路堵塞等功能。

油路分配器的优势还包括其结构紧凑、易于安装、易于维护、体积小、重量轻,因此它可以用于各种各样的应用场合,如汽车、船舶、机械设备、石油和天然气等。

压缩机润滑油系统

压缩机润滑油系统

压缩机润滑油系统压缩机是一种常见的机械设备,广泛应用于许多领域,如制冷、空调、工业生产等。

而润滑油系统是保障压缩机正常运行的重要部分。

本文将介绍压缩机润滑油系统的工作原理和常见问题及解决方法。

工作原理压缩机润滑油系统的工作原理基于润滑油的重要作用。

润滑油能够在机械设备的摩擦表面形成一层润滑膜,减少摩擦、防止磨损和腐蚀,提高设备的工作效率和寿命。

润滑油系统由供油系统和润滑系统两部分组成。

供油系统主要负责将润滑油供给润滑系统使用,其中包括润滑油箱、油泵和油管等组件。

润滑系统则将润滑油送到需要润滑的部位,如轴承、齿轮和摩擦面等,以满足其润滑要求。

常见问题及解决方法1. 润滑油污染由于工作环境的脏污、油尘和颗粒物的存在,润滑油很容易受到污染。

当润滑油污染时,会降低其润滑性能,甚至引起设备故障。

解决方法:定期检查润滑油的状态,确保其清洁无杂质。

可以通过安装油位和油质监测装置,及时监测和更换污染的润滑油。

2. 润滑油泄漏润滑油泄漏是润滑油系统常见的问题之一。

泄漏不仅会导致润滑油的浪费,还可能造成设备部件的损坏。

解决方法:检查润滑油系统的密封性能,确保密封件的完好,并及时更换老化的密封件。

在润滑油泄漏的情况下,需要及时修复漏油处,并更换泄漏的润滑油。

3. 润滑油失效随着使用时间的增加,润滑油的性能会逐渐下降,失去润滑效果。

这会导致设备的摩擦增大,加速设备磨损和损坏的发生。

解决方法:定期更换润滑油,并根据设备的使用情况和要求选择合适的润滑油。

同时,注意定期检查润滑油的质量和性能,确保其符合要求。

4. 润滑油温度过高润滑油的温度如果过高,会导致其粘度下降,润滑性能变差,甚至引发油品氧化变质。

解决方法:保持润滑油箱周围的通风良好,避免过热情况的发生。

可以安装冷却系统或使用冷却设备,有效控制润滑油的温度。

结论压缩机润滑油系统对于设备的正常运行至关重要。

正确使用和维护润滑油系统能够提高设备的工作效率和寿命,减少故障发生的可能。

润滑分配器原理

润滑分配器原理

润滑分配器原理
润滑分配器原理是指润滑系统中的一种设备,用于将润滑油或润滑脂均匀地分配到需要润滑的部位,以保证设备正常运转并延长设备寿命。

润滑分配器的原理是通过一系列的管道、阀门、泵等组成的系统将润滑油或润滑脂从储存罐中输送到分配器中心,再通过分配器的分支管道将润滑油或润滑脂分配到设备的各个润滑点,保证设备各处润滑油或润滑脂的供应量均衡。

润滑分配器的优点是可靠性高、使用寿命长、安装方便、维护简单等,广泛应用于工业生产领域。

- 1 -。

离心压缩机油系统原理

离心压缩机油系统原理

离心压缩机油系统原理
离心压缩机油系统的主要作用是为离心式压缩机的各摩擦副提供润滑,并密封工作容积。

其润滑系统主要由润滑油箱、主油泵、辅助油泵、油冷却器、油过滤器、高位油箱、阀门以及管路等组成。

正常工作时,油箱里的润滑油通过泵吸入过滤器,由润滑油泵加压,再经油冷却器、油过滤器、调节阀,提供清洁的润滑油供系统使用,满足压缩机组中各摩擦副润滑及工作容积密封的需要。

离心压缩机油系统能够有效地保护机器,提高运行效率,延长使用寿命,对于离心式压缩机的正常运行至关重要。

润滑分配器原理

润滑分配器原理

润滑分配器原理
润滑分配器原理指的是润滑系统中用于向润滑点提供润滑油脂
的装置。

其主要作用是将润滑介质分配到不同的润滑点或润滑部位,以保证设备的正常运转和延长设备寿命。

润滑分配器的原理是通过一个或多个润滑喉管将润滑油脂输送到不同的分支管道中,然后再通过分支管道将润滑油脂分配到不同的润滑点。

润滑分配器一般采用机械、电动或液压控制方式,通过控制装置的开关或阀门来控制润滑油脂的输送和分配。

润滑分配器具有结构简单、使用方便、润滑准确、节能环保等优点,在工业生产和机械设备中得到了广泛的应用。

- 1 -。

制冷系统中油分离器结构及工作原理

制冷系统中油分离器结构及工作原理

制冷系统中油分离器结构及工作原理一、油分离器与集油器(一)油分离器的作用在蒸汽压缩式制冷系统中,经压缩后的氨蒸汽(或氟利昂蒸汽),是处于高压高温的过热状态。

由于它排出时的流速快、温度高。

汽缸壁上的部份润滑油,由于受高温的作用难免成油蒸汽及油滴微粒与制冷剂蒸汽一同排出。

且排汽温度越高、流速越快,则排出的润滑油越多。

对于氨制冷系统来说,由于氨与油不相互溶,所以当润滑油随制冷剂一起进入冷凝器和蒸发器时会在传热壁面上凝成一层油膜,使热阻增大,从而会使冷凝器和蒸发器的传热效果降低,降低制冷效果。

据有关资料介绍在蒸发表面上附有0.1mm油膜时,将使蒸发温度降低2.5℃,多耗电11~12%。

所以必须在压缩机与冷凝器之间设置油分离器,以便将混合在制冷剂蒸汽中的润滑油分离出来。

总结起来,油分离器的主要作用有:1.确保润滑油返回到压缩机储油槽中,防止压缩机由于润滑油的缺乏而引起故障,延长压缩机适用寿命。

2.流动速度减小和流动方向变化的互相作用引起润滑油的聚集,这样在高温下分离出来的润滑油被集中收集,并自动返回到曲轴箱中,提高效率。

3.防止压缩机产生液击。

4.更好的发挥冷凝器和蒸发器的效率。

5.减小系统高压端的震动和噪音。

6.同时这些特点还可以会使得系统的电费用降低。

(二)油分离器的工作原理大家都知道,汽流所能带动的液体微粒的尺寸是与汽流的速度有关。

若把汽流垂直向上运动产生的升力与微粒的重量相平衡时的汽流速度称为平衡速度,并用符号ω表示。

则显然当汽流速度等于平衡速度时,则微粒在汽流中保持不动;如果汽流速度大于平衡速度时则将微粒带走;而当汽流速度小于平衡速度,微粒就会跌落下来,从而使油滴微粒制冷剂汽流中分离出来。

油分离器的基本工作原理主要就是利用润滑油和制冷剂蒸气的密度不同;以及通道截面突然扩大,气流速度骤降(油分离器的筒径比高压排气管的管径大3~15倍,使进入油分离器后蒸气的流速从原先的10~25m/s下降至0.8~1m/s);同时改变流向,使密度较大的润滑油分离出来沉积在油分离器的底部。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
1st Stage Cylinder
O-Ring
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
Section No. 3
End Section
1st Stage Cylinder
O-Ring
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
1st Stage Cylinder
O-Ring
Inlet Section
O-Ring
Inlet Section
2nd Stage Packing
Section No. 1
Section No. 2
Section No. 3
End Section
O-Ring
Inlet Section
2nd Stage Packing
Section No. 1
Section No. 2
O-Ring
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
1st Stage Packing
O-Ring
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
Section No. 3
End Section
O-Ring
2nd Stage Cylinder
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
O-Ring
2nd Stage Cylinder
Inlet Section
Section No. 3
End Section
1st Stage Cylinder
O-Ring
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
1st Stage Cylinder
O-Ring
Inlet Section
1st Stage Cylinder
O-Ring
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
1st Stage Cylinder
O-Ring
Inlet Section
Section No. 1
Section No. 2
2nd Stage Cylinder
Section No. 2
Section No. 3
End Section
O-Ring
Inlet Section
Section No. 1
2nd Stage Cylinder
Section No. 2
Section No. 3
End Section
O-Ring
Inlet Section
Section No. 2
Section No. 3
End Section
O-Ring
Inlet Section
Section No. 1
2nd Stage Cylinder
Section No. 2
Section No. 3
End Section
O-Ring
Inlet Section
Section No. 1
Section No. 1
Section No. 2
Section No. 3
End Section
1st Stage Cylinder
O-Ring
Inlet Section
2nd Stage Packing
Section No. 1
Section No. 2
Section No. 3
End Section
Section No. 1
Section No. 2
Section No. 3
1st Stage Packing
O-Ring
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
1st Stage Packing
O-Ring
Inlet Section
Section No. 1
Section No. 2
O-Ring
2nd Stage Cylinder
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
O-Ring
2nd Stage Cylinder
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
O-Ring
Inlet Section
2nd Stage Packing
Section No. 1
Section No. 2
Section No. 3
End Section
O-Ring
Inlet Section
2nd Stage Packing
Section No. 1
Section No. 1
Section No. 2
Section No. 3
End Section
1st Stage Packing
O-Ring
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
1st Stage Packing
Section No. 1
Section No. 2
Section No. 3
End Section
O-Ring
2nd Stage Cylinder
Inlet Section
Section No. 1
Section No. 2
Section No. 3
End Section
O-Ring
Inlet Section
Section No. 1
2nd Stage Cylinder
Section No. 2
Section No. 3
End Section
Hale Waihona Puke O-RingInlet Section
Section No. 1
2nd Stage Cylinder
Section No. 2
Section No. 3
End Section
相关文档
最新文档
