柴油机燃油系统产品主要零部件的制造工艺

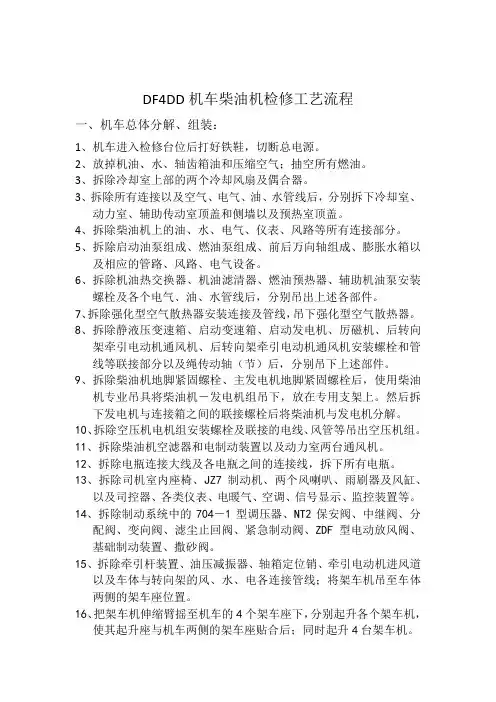

DF4DD柴油机工艺流程
DF4DD机车柴油机检修工艺流程一、机车总体分解、组装：1、机车进入检修台位后打好铁鞋，切断总电源。
2、放掉机油、水、轴齿箱油和压缩空气；抽空所有燃油。
3、拆除冷却室上部的两个冷却风扇及偶合器。
3、拆除所有连接以及空气、电气、油、水管线后，分别拆下冷却室、动力室、辅助传动室顶盖和侧墙以及预热室顶盖。
4、拆除柴油机上的油、水、电气、仪表、风路等所有连接部分。
5、拆除启动油泵组成、燃油泵组成、前后万向轴组成、膨胀水箱以及相应的管路、风路、电气设备。
6、拆除机油热交换器、机油滤清器、燃油预热器、辅助机油泵安装螺栓及各个电气、油、水管线后，分别吊出上述各部件。
7、拆除强化型空气散热器安装连接及管线，吊下强化型空气散热器。
8、拆除静液压变速箱、启动变速箱、启动发电机、厉磁机、后转向架牵引电动机通风机、后转向架牵引电动机通风机安装螺栓和管线等联接部分以及绳传动轴（节）后，分别吊下上述部件。
9、拆除柴油机地脚紧固螺栓、主发电机地脚紧固螺栓后，使用柴油机专业吊具将柴油机－发电机组吊下，放在专用支架上。
然后拆下发电机与连接箱之间的联接螺栓后将柴油机与发电机分解。
10、拆除空压机电机组安装螺栓及联接的电线、风管等吊出空压机组。
11、拆除柴油机空滤器和电制动装置以及动力室两台通风机。
12、拆除电瓶连接大线及各电瓶之间的连接线，拆下所有电瓶。
13、拆除司机室内座椅、JZ7制动机、两个风喇叭、雨刷器及风缸、以及司控器、各类仪表、电暖气、空调、信号显示、监控装置等。
14、拆除制动系统中的704－1型调压器、NT2保安阀、中继阀、分配阀、变向阀、滤尘止回阀、紧急制动阀、ZDF型电动放风阀、基础制动装置、撒砂阀。
15、拆除牵引杆装置、油压减振器、轴箱定位销、牵引电动机进风道以及车体与转向架的风、水、电各连接管线；将架车机吊至车体两侧的架车座位置。
16、把架车机伸缩臂摇至机车的4个架车座下，分别起升各个架车机，使其起升座与机车两侧的架车座贴合后；同时起升4台架车机。
第二章柴油机的结构和主要零部件1
第二章柴油机的结构和主要零部件1第二章柴油机的结构和主要零部件1柴油机是一种利用柴油燃料进行内燃机燃烧的发动机，具有高效率、高可靠性和长寿命等特点，广泛应用于各种车辆、船舶和发电等领域。
了解柴油机的结构和主要零部件对于掌握其工作原理和维护保养十分重要。
本文将详细介绍柴油机的结构和主要零部件。
一、柴油机的结构柴油机主要由缸体、缸盖、曲轴箱、气门机构、燃油系统和润滑系统等组成。
1.缸体和缸盖：缸体是柴油机的主体部分，用于承受气缸内部的高压力和高温。
缸盖则位于缸体的顶部，用于固定气缸盖垫片和气缸盖螺栓，并密封气缸。
2.曲轴箱：曲轴箱是柴油机的底部部分，用于安装和支撑曲轴、连杆和活塞等零件。
曲轴箱内还包括曲轴箱盖、曲轴、连杆轴承和主轴承等重要部件。
3.气门机构：气门机构用于控制进气门和排气门的开闭，调节柴油机的进排气过程。
气门机构包括进气门、排气门、气门座、气门杆和气门弹簧等零部件。
4.燃油系统：燃油系统用于将燃油喷入气缸进行燃烧，包括燃油箱、供油泵、喷油器、燃油滤清器和燃油管路等。
燃油系统的正常工作对于柴油机的性能和经济性具有重要影响。
5.润滑系统：润滑系统用于给柴油机各个零部件提供润滑油，减少摩擦和磨损，延长使用寿命。
润滑系统包括油箱、油泵、滤清器、油冷器和润滑管路等。
二、柴油机的主要零部件1.活塞和活塞环：活塞是柴油机中作用于气体的关键部件，通过活塞杆与连杆相连接，与曲轴形成往复运动。
活塞环用于密封活塞与气缸之间的空隙，减少燃气泄漏和机油进入气缸。
2.缸套：缸套是套在气缸内部的圆筒形零件，用于保护气缸内壁和提供活塞运动的密封和导向。
3.曲轴：曲轴是柴油机的动力输出轴，将活塞的往复运动转化为旋转运动。
曲轴通常由多个连杆连接片组成。
4.连杆：连杆将活塞与曲轴相连，将活塞的往复运动转化为曲轴的旋转运动。
5.气门：柴油机的气门用于控制进气和排气过程，包括进气门和排气门。
气门的开闭由于凸轮轴的驱动。
6.活塞销和连杆轴承：活塞销连接活塞和连杆，通过销孔固定。
柴油机燃油系统综述
柴油机燃料供给与调节综述摘要：柴油机因其独有的优越性，在我国国民经济各领域应用广泛。
燃油喷射系统作为柴油机的核心部件，直接影响和决定了柴油机技术水平和换代升级，被誉为柴油机的心脏。
本文重点介绍柴油机燃料供给与调节系统的主要结构及工作原理，还介绍了柴油机燃料供给与调节系统的电子控制。
关键词：柴油机、燃料供给与调节、电控1 柴油机燃料供给与调节系统概述柴油机相比于蒸汽机热效率高，经济性好，机动性好，因而对传播有很大的适应性，自问世以后就很快被作为船舶的推进动力。
起初，柴油机用空气喷射燃料，燃料的雾化质量无法的得到保证，并且附属装置庞大笨重，只能用于固定作业。
上世纪初，开始用于船舶。
1905年，制成第一台二冲程船用柴油机。
1922年，德国工程师Robert Bosh 发明了许波泵，使柴油机的用途扩大到汽车、拖拉机等移动机械，许波泵的成功对提高和改善柴油机的性能及各项指标起到了决定性的作用。
20世纪中期增压及增压中冷技术的研发成功，使柴油机性能获得新的飞跃。
20世纪70年代开始，电子技术引入柴油机控制系统，又是柴油机的一次重大技术革命，把柴油机的性能指标提高到一个新的水平。
柴油机是在气缸内部形成混合气，即在活塞接近上止点时，燃料供给与调节系统将燃料以高压、在极短的时间内喷入气缸，实现燃油与空气的混合和燃烧。
因此，对燃料供给与调节系统，无论是在制造与调整精度，还是在与整机的参数匹配方面均有十分严格的要求，为了保证压燃式内燃机在动力性、经济性、排放与噪声等方面达到优良的性能，对其燃料供给与调节系统提出的要求有：（1）能产生足够高的喷油压力，确保雾化、混合气形成和燃烧；（2）对每一个内燃机运转工况，精确控制每循环喷入气缸的燃油量，且喷油量能随工况变化而自动变化。
在工况不变时，各循环之间的喷油且应当一致。
对多缸内燃机而言，各缸的喷油量应当相等；（3）在内燃机所运转的工况范围内，尽可能保持最佳的喷油时刻、喷油持续时间与喷油规律，以保证良好的燃烧并取得优良的综合性能；（4）保证柴油机安全可靠的工作，防止飞车现象发生。
燃油系统原理图
燃油系统原理图燃油系统是指汽车引擎内部用于混合空气和燃油的系统，它的作用是将汽油或柴油喷射到发动机内燃烧，从而产生动力。
燃油系统包括燃油箱、燃油泵、燃油滤清器、喷油嘴、进气歧管和节气门等部件。
下面将从整体结构、工作原理和常见故障三个方面来介绍燃油系统的原理图。
整体结构。
燃油系统的整体结构主要由燃油箱、燃油泵、燃油滤清器、喷油嘴、进气歧管和节气门等部件组成。
燃油箱是存放汽油或柴油的容器，通常位于车辆后部。
燃油泵负责将燃油从燃油箱中抽送到发动机内部。
燃油滤清器用于过滤燃油中的杂质，确保进入发动机的燃油清洁无污染。
喷油嘴则负责将燃油喷射到发动机内，进气歧管和节气门则用于控制空气进入发动机的量。
工作原理。
燃油系统的工作原理是将燃油和空气混合后喷入发动机内部，然后在汽缸内点火燃烧，产生动力驱动汽车前进。
首先，燃油泵将燃油从燃油箱中抽送到发动机内部，经过燃油滤清器过滤后，进入喷油嘴。
同时，空气通过进气歧管进入汽缸内，由节气门控制空气的进入量。
喷油嘴根据发动机工作状态和负荷情况，通过电脑控制喷油时间和喷油量，将燃油喷射到汽缸内，与空气混合后点火燃烧，产生动力推动汽车前进。
常见故障。
燃油系统常见的故障包括燃油泵故障、燃油滤清器堵塞、喷油嘴堵塞或损坏等。
燃油泵故障会导致燃油无法正常抽送到发动机内部，造成发动机无法正常启动或加速不畅。
燃油滤清器堵塞会导致燃油无法正常过滤，进入发动机的燃油含有杂质，影响发动机工作。
喷油嘴堵塞或损坏会导致燃油无法正常喷射到汽缸内，影响燃烧效果，造成发动机动力不足或怠速不稳定。
总结。
燃油系统是汽车发动机工作的重要组成部分，它的工作原理是将燃油和空气混合后喷入发动机内部，产生动力推动汽车前进。
了解燃油系统的结构和工作原理，有助于我们更好地理解汽车发动机的工作原理，及时发现并排除燃油系统的故障，保障汽车的正常运行。
发电机和柴油机的组装过程
