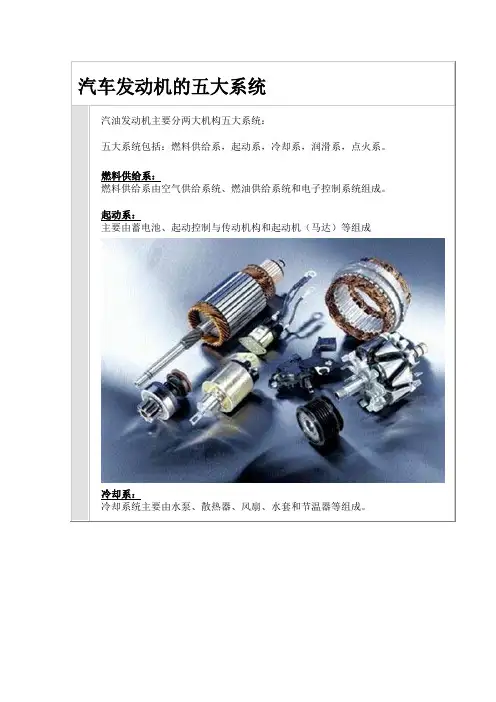

发动机的五大系统

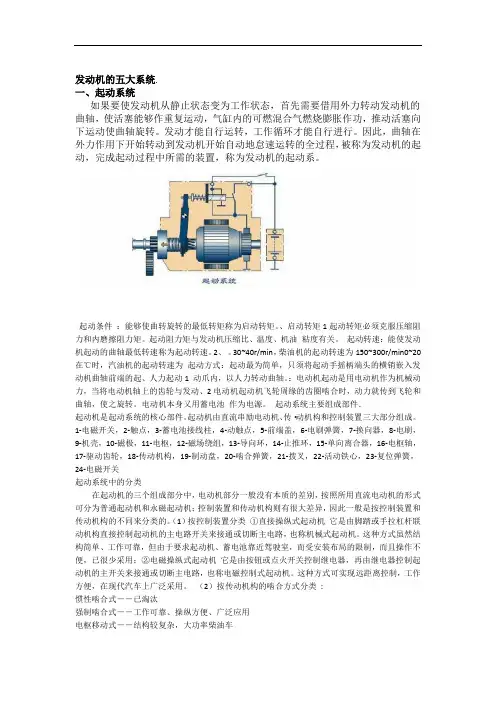

发动机的五大系统.一、起动系统如果要使发动机从静止状态变为工作状态，首先需要借用外力转动发动机的曲轴，使活塞能够作重复运动，气缸内的可燃混合气燃烧膨胀作功，推动活塞向下运动使曲轴旋转。

发动才能自行运转，工作循环才能自行进行。

因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，被称为发动机的起动，完成起动过程中所需的装置，称为发动机的起动系。

起动条件：能够使曲转旋转的最低转矩称为启动转矩。

、启动转矩1起动转矩必须克服压缩阻力和内磨擦阻力矩。

起动阻力矩与发动机压缩比、温度、机油粘度有关。

起动转速：能使发动机起动的曲轴最低转速称为起动转速。

2、。

30~40r/min，柴油机的起动转速为150~300r/min0~20在℃时，汽油机的起动转速为起动方式：起动最为简单，只须将起动手摇柄端头的横销嵌入发动机曲轴前端的起、人力起动1 动爪内，以人力转动曲轴。

：电动机起动是用电动机作为机械动力，当将电动机轴上的齿轮与发动、2电动机起动机飞轮周缘的齿圈啮合时，动力就传到飞轮和曲轴，使之旋转。

电动机本身又用蓄电池作为电源。

起动系统主要组成部件．起动机是起动系统的核心部件。

起动机由直流串励电动机、传·动机构和控制装置三大部分组成。

1-电磁开关，2-触点，3-蓄电池接线柱，4-动触点，5-前端盖，6-电刷弹簧，7-换向器，8-电刷，9-机壳，10-磁极，11-电枢，12-磁场绕组，13-导向环，14-止推环，15-单向离合器，16-电枢轴，17-驱动齿轮，18-传动机构，19-制动盘，20-啮合弹簧，21-拨叉，22-活动铁心，23-复位弹簧，24-电磁开关起动系统中的分类在起动机的三个组成部分中，电动机部分一般没有本质的差别，按照所用直流电动机的形式可分为普通起动机和永磁起动机；控制装置和传动机构则有很大差异，因此一般是按控制装置和传动机构的不同来分类的。

（1）按控制装置分类①直接操纵式起动机它是由脚踏或手拉杠杆联动机构直接控制起动机的主电路开关来接通或切断主电路，也称机械式起动机。

汽车发动机分类详解

汽车发动机分类详解汽车发动机是汽车的心脏，是驱动汽车运行的重要部件。

根据不同的工作原理和结构特点，汽车发动机可以分为多种不同类型。

本文将详细介绍几种常见的汽车发动机分类，帮助读者更好地了解汽车发动机的工作原理和特点。

一、按燃料形式分类1.1 汽油发动机汽油发动机是目前应用最广泛的汽车发动机之一。

它以汽油为燃料，通过点火系统将混合气点燃，产生爆炸推动活塞运动，驱动汽车前进。

汽油发动机具有功率大、噪音小、振动小等优点，适用于大多数家用轿车和商用车辆。

1.2 柴油发动机柴油发动机以柴油为燃料，通过高压喷射系统将柴油喷入燃烧室，利用高压高温的条件使柴油自燃，推动活塞做功。

柴油发动机具有扭矩大、燃油经济性好等优点，适用于大型货车、客车等需要长途运输的车辆。

1.3 混合动力发动机混合动力发动机结合了汽油发动机和电动机的优点，既可以利用传统燃油驱动，也可以通过电池驱动。

混合动力发动机在节能环保方面具有明显优势，逐渐受到消费者的青睐。

二、按工作循环分类四冲程发动机是目前主流的汽车发动机类型之一。

它包括进气、压缩、爆燃和排气四个工作过程，每个活塞往复运动完成一个循环。

四冲程发动机结构简单，运行稳定，燃烧效率高，是大多数汽车所采用的发动机类型。

2.2 两冲程发动机两冲程发动机相较于四冲程发动机，每个活塞往复运动完成两个工作循环，即一个循环包括进气、压缩和爆燃排气三个过程。

两冲程发动机结构简单，功率密度高，但燃烧效率较低，逐渐被淘汰。

三、按气缸排列方式分类3.1 直列发动机直列发动机的气缸排列方式为直线型，气缸依次排列在一条直线上。

直列发动机结构紧凑，功率输出平稳，适用于小型汽车和摩托车等。

3.2 V型发动机V型发动机的气缸排列方式呈V形，通常有V6、V8等不同气缸数的设计。

V型发动机功率输出大，扭矩充沛，适用于中大型轿车和SUV等。

3.3 W型发动机W型发动机是在V型发动机的基础上增加了一组气缸，形成"W"字形排列。

发动机的组成及工作原理

发动机的组成及工作原理引言概述：发动机是现代交通工具中不可或者缺的关键部件，它负责将燃料转化为动力，驱动车辆运行。

本文将对发动机的组成及工作原理进行详细阐述，匡助读者更好地理解发动机的运行机制。

正文内容：1. 发动机的组成1.1 缸体和缸盖：发动机的基本结构，用于容纳活塞、气门和其他关键部件。

1.2 活塞和连杆：活塞在缸体内上下运动，通过连杆将运动转化为旋转运动。

1.3 曲轴和凸轮轴：曲轴将连杆的旋转运动转化为输出轴的旋转运动，凸轮轴控制气门的开闭。

1.4 气门温和门机构：气门控制进出气体的流动，气门机构负责使气门按照规定的时序工作。

1.5 燃油系统和点火系统：燃油系统负责将燃料输送到燃烧室，点火系统提供火花点燃混合气。

2. 发动机的工作原理2.1 进气冲程：活塞下行，气门开启，汽缸内产生负压，进气门打开，混合气进入燃烧室。

2.2 压缩冲程：活塞上行，气门关闭，混合气被压缩，增加燃烧效率。

2.3 燃烧冲程：活塞上行至顶点时，点火系统点燃混合气，产生爆炸，推动活塞下行。

2.4 排气冲程：活塞下行，气门开启，废气从排气门排出，为下一个工作循环做准备。

2.5 循环重复：上述四个冲程循环进行，驱动曲轴旋转，输出动力。

总结：从组成和工作原理来看，发动机是一个复杂的系统，由多个部件协同工作实现动力输出。

发动机的组成包括缸体、活塞、曲轴等关键部件，而工作原理则涉及进气、压缩、燃烧和排气四个冲程。

通过深入理解发动机的组成和工作原理，我们可以更好地理解其运行机制，为日常维护和故障排除提供指导。

同时，对于汽车创造商和工程师而言，深入研究发动机的组成和工作原理也是提升发动机性能和燃油效率的关键。

发动机五大系统

不过是柴油机还是汽油都是四冲程：进气冲程，压缩冲程，燃烧冲程（作功冲程），排气冲程。
1.发动机—燃料供给系详解
燃料供给系由空气供给系统、燃油供给系统和电子控制系统组成。
空气供给系统的组成：
空气滤清器、空气流量传感器（进气温度传感器）、怠速转速控制阀（怠速控制电动机）、进气歧管、动力腔、节气门体
功用：向发动机提供必要的空气，并测量出进入气缸的空气量。
电子控制系统
控制原理：采集发动机况信号，根据采集的信号计算确定最佳喷油量、最佳喷油时刻以及最佳点火时刻等，从而提高发动机的动力性、燃油经济性和排放性能。
ECU根据传感器信号确定喷油时间长短，从而控制喷油量。每次喷油持续时间为2ms～12ms。
车型实例
1－汽油箱；2－电动汽油泵；3－空气滤清器；4－汽油滤清器；5－油压调节器；6－喷油器；
要因八、冷却系统状况不良
人们对汽车发动机的养护，尤为重视的是润滑系统，很少重视冷却系统。殊不知汽车发动机最常见的故障，如活塞拉缸、爆震、缸体冲床内漏、产生的严重噪声、加速动力下降等等，都是由于汽车发动机的工作温度异常，压力过大，冷却系统状况不良而造成。冷却系统状况不良将直接导致发动机不能在正常的温度下工作，随之而来就会产生上述严重的故障现象。
1、点火开关2、点火线圈3、绝缘盖4、初级线圈5、次级线圈
6、分电器7、蓄电池8、点火控制器9、传动齿轮10、真空提前装置
11、分电器主轴12、分火头13、分电器盖14、离心提前装置
柴油机是没有点火系，柴油机是工作原理：空气进入气缸后，压缩成高温体同时再由高压的柴油泵通过喷油嘴直接喷到气缸后自燃后产生动能。
采用大规模集成电路——结构简单、体积小、控制精度高、响应速度快、控制功能强；
ECU同时控制点火提前角和燃油喷射——实现最佳匹配控制。

汽车发动机总成基本结构

汽车发动机总成基本结构汽车发动机总成是指由多个部件组装而成的发动机系统，它是汽车动力系统的核心部分。

本文将详细介绍汽车发动机总成的基本结构。

1. 发动机总成的组成部分汽车发动机总成由多个组件和部件组成，主要包括以下几个部分：1.1 缸体和缸盖缸体是发动机的主体结构，用于容纳气缸、活塞等零部件。

它通常采用铸造工艺制造，具有足够的强度和刚性。

缸盖则位于缸体顶部，用于密封气缸，并安装气门、火花塞等。

1.2 活塞与连杆活塞是发动机内部运动零件之一，它与气缸配合工作。

活塞上安装有活塞环，用于密封气缸并保持压力。

活塞通过连杆与曲轴相连，将往复直线运动转化为旋转运动。

1.3 曲轴与凸轮轴曲轴是发动机内部的旋转零件，它通过连杆与活塞相连，将活塞的往复运动转化为旋转运动。

凸轮轴是控制气门开闭的关键部件，它通过齿轮传动与曲轴相连。

1.4 气缸和气门气缸是发动机内部的工作腔体，活塞在其中运动。

气缸上安装有进气门和排气门，它们通过凸轮轴和气门机构控制开闭，实现进、排气过程。

1.5 燃烧室和喷油系统燃烧室是发动机内部燃烧混合气体的空间，其中包括活塞顶部、缸内壁和气门等。

喷油系统用于将燃油喷入燃烧室，在与空气混合后进行燃烧。

1.6 冷却系统冷却系统用于降低发动机温度，防止过热损坏。

它包括水泵、散热器、风扇等组件，通过循环冷却剂来吸收发动机产生的热量。

1.7 润滑系统润滑系统用于减少摩擦损失，保护发动机零部件。

它包括油泵、滤清器、油底壳等组件，通过循环润滑油来降低零部件的磨损。

1.8 点火系统点火系统用于引燃燃料混合物，产生爆发力推动活塞运动。

它包括点火线圈、火花塞等部件，通过点火信号来产生高压电弧引燃混合气体。

2. 发动机总成的工作原理汽车发动机总成的工作原理主要包括四个过程：进气、压缩、燃烧和排气。

2.1 进气过程进气过程是指活塞向下运动，气缸内形成负压，进气门打开，将空气和燃料混合物进入燃烧室的过程。

此时，曲轴带动凸轮轴使进气门打开，活塞向下运动形成吸气冲程。

发动机结构及特点介绍06版

2006年11月
Nanchang Jiangling Motor Group Engine CO.,LTD
25
JMGE
柴油机的工作过程（2）
进气行程：
活塞在曲轴的带动下向下运动，此时，进气门打开，排气门关闭，新鲜空气被吸入气缸内。进气行程结束时，气缸内的气压通常为 0.85～0.95bar；温度约30～70℃。（非增压）进气行程排气行程做功行程压缩行程
JMGE
汽车发动机的分类（5）
两行（冲）程：
摩托车、某些赛车
按行（冲）程四行（冲）程
2006年11月
Nanchang Jiangling Motor Group Engine CO.,LTD
9
JMGE
汽车发动机的分类（6）
2006年11月
Nanchang Jiangling Motor Group Engine CO.,LTD
VM发动机
40
JMGE
四、发动机的总体结构：
机体曲柄连杆机构
润滑系统
冷却系统配气机构燃料供给系统进气系统电控系统
2006年11月
Nanchang Jiangling Motor Group Engine CO.,LTD
41
JMGE
发动机总体结构（2）
气缸盖罩
机体组
缸盖
缸体
6
JMGE
汽车发动机的分类（3）
旋转活塞式按活塞运动方式
往复活塞式
往复活塞式
2006年11月 Nanchang Jiangling Motor Group Engine CO.,LTD
旋转活塞式
7
JMGE
汽车发动机的分类（4）

发动机基础知识-5大系统

机油滤清方式
机油滤清器
14
四点火系统
1 点火系统概述
功用：点火系统的基本功用是在发动机各种工况下，在气缸内适时、准确、可靠地产生电火花，以点燃可燃混合气，使发动机工作。
要求：能产生足以击穿火花塞两电极间隙的电压使火花塞两电极之间的间隙击穿并产生电火花所需要的电压，称为火花塞击穿电压。火花塞击穿电压的大小与电极之间的距离(火花塞间隙)、气缸内的压力和温度、电极的温度、发动机的工作状况等因素有关。发动机正常运行时，火花塞的击穿电压为7～8kV，发动机冷起动时达19kV。为了使发动机在各种不同的工况下均能可靠地点火，要求火花塞击穿电压应在15～20kV。电火花应具有足够的点火能量为了使混合气可靠点燃，火花塞产生的火花应具备一定的能量。发动机工作时，由于混合气压缩时的温度接近自燃温度，因此所需的火花能量较小(1～5mJ)，但在起动、怠速以及突然加速时需要较高的点火能量。为保证可靠点火，一般应保证50～80mJ的点火能量，起动时应能产生大于100mJ的点火能量。
减慢，并非成线性关系。
当发动机转速一定时，随着负荷增加，节气门开度增大，单位时间内吸入气缸内的可燃混合气数量增加，压缩行程终了时燃烧室内的温度和压力增高。同时残余废气在气缸内混合气中所占的比例减少，混合气燃烧速度加快，点火提前角应适当减小。反之，发动机负荷减小时，点火提前角应当加大。
18
四点火系统
北京现代
发动机基础知识—5大系统
内部使用
目录
一冷却系统二燃料供给系统
三润滑系统
四点火系统五启动系统
2
一冷却系统
1 冷却系统概述
功能：冷却系统的功用是将受热零件吸收的部分热量及时散发出去，保证发动机在最适宜的温度状态下工作。即利用水泵提高冷却液的压力，强制冷却液在发动机中循环流动。组成：冷却系统包括水泵、散热器、冷却风扇、节温器、补偿水桶、发动机机体和气缸盖中的水套以及其他附加装置等。

详解汽车四大构造——汽车构造

一）发动机发动机是为汽车行使提供动力的装置。

其作用是使燃料燃烧产生动力，然后通过底盘的传动系驱动车轮使汽车行驶。

发动机主要有汽油机和柴油机两种。

现代汽车广泛采用往复活塞式内燃发动机。

它是通过可燃气体在汽缸内燃烧膨胀产生压力，推动活塞运动并通过连杆使曲轴旋转来对外输出功率的。

主要包括两大机构和五大系统，它们是曲柄连杆机构、配气机构、燃料供给系统、点火系统（汽油发动机）、起动系统、冷却系统和润滑系统组成。

柴油发动机的点火方式为压燃式，所以无点火系。

1、曲柄连杆机构主要由缸体、活塞环、连杆、曲轴和飞轮等组成。

缸体上部为汽缸、下部为曲轴箱。

活塞位于汽缸内。

活塞环用来填充汽缸与活塞之间的间隙，防止汽缸内的气体泄漏到曲轴箱内。

曲轴安装于曲轴箱内。

飞轮固定于曲轴后端，伸出到发动机缸体之外，负责对外输出动力。

连杆用来连接活塞与曲轴，负责传递两者之间的动力与运动。

汽车发动机是多缸发动机，活塞与连杆的数目与缸数相同，但曲轴只有一根。

2、配气机构该机构主要由凸轮轴、气门及气门传动件组成。

每一个汽缸都有一个进气门和排气门，分别位于进、排气道口，负责封闭和开放进、排气道。

凸轮轴通过正时齿轮或者齿型皮带由曲轴驱动而转动，通过气门传动组件定时将气门打开，将新鲜液体充入汽缸或者将燃烧后的废气排除汽缸。

3、汽油机燃料供给系统主要由空气滤清器、化油器（或者燃油喷射装置）、进气管、排气管、消声器、汽油泵和汽油箱组成。

主要功用是将汽油雾化、蒸发后，与空气混合成不同浓度的可燃混合气充入汽缸，供燃烧使用。

同时，将燃烧后的废气排除汽缸。

进入汽缸内的混合气量由驾驶员通过加速踏板控制，以满足发动机不同负荷的需要。

4、柴油机燃料供给系统主要由空气滤清器、进气管、排气管、消声器、柴油箱、输油泵、喷油器等组成。

通过空气滤清器和进气管进入汽缸内部的是空气。

柴油箱内的柴油被油泵抽出并进入喷油泵，经喷油泵加压后，通过喷油器直接以雾状喷入汽缸燃烧室内。

柴油在燃烧室内完成蒸发、混合后自燃。

发动机的五大系统

发动才能自行运转，工作循环才能自行进行。

因此，曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，被称为发动机的起动，完成起动过程中所需的装置，称为发动机的起动系。

起动条件：能够使曲转旋转的最低转矩称为启动转矩。

、启动转矩1起动转矩必须克服压缩阻力和内磨擦阻力矩。

起动阻力矩与发动机压缩比、温度、机油粘度有关。

起动转速：能使发动机起动的曲轴最低转速称为起动转速。

2、。

：电动机起动是用电动机作为机械动力，当将电动机轴上的齿轮与发动、2电动机起动机飞轮周缘的齿圈啮合时，动力就传到飞轮和曲轴，使之旋转。

电动机本身又用蓄电池作为电源。

起动系统主要组成部件．起动机是起动系统的核心部件。

起动机由直流串励电动机、传·动机构和控制装置三大部分组成。

（1）按控制装置分类①直接操纵式起动机它是由脚踏或手拉杠杆联动机构直接控制起动机的主电路开关来接通或切断主电路，也称机械式起动机。

发动机的分类、基本结构与基本术语

课程名称
专业理论
授课教师
孙鹏
授课班级
05级8班
授课时数
6
授课时间
9月5日
制定时间
9月3日
课程题目
发动机的分类、基本结构与基本术语
教学目的和要求
了解发动机的分类方法
掌握发动机的型号表示方法
熟悉发动机的基本结构
熟悉发动机的基本术语
教学重点
发动机的基本结构
教学难点
发动机的基本术语
教具与
教学方法
多媒体
审批签字
（3）YC6105QC——表示由广西玉林柴油机机器股份有限公司生产、六缸、直列、四冲程、缸径105mm、水冷、车用柴油机、第二次改进型产品。
现代汽车发动机以四冲程水冷汽油机和四冲程水冷柴油机应用最为广泛。
一、汽油机的总体构造：
汽油机一般由两大机构和五大系统组成。
1、曲柄连杆机构
曲柄连杆机构是发动机实现热功能转换的核心机构。主要由机体组（气缸体、气缸盖、汽缸垫、油底壳）、活塞连杆组（活塞、活塞环、活塞销、连杆体、连杆盖、连杆螺栓）、曲轴飞轮组（曲轴、飞轮）组成。
11、工作循环：在发动机内进行的每一次将燃料燃烧的热能转化为机械能的一系列连续过程。
发动机的作用是将燃料燃烧的热能转换为机械能，从而输出动力。其能量的转换是通过不断的依次反复进行“进气→压缩→作功→排气”四个连续的过程来实现的，每进行一次这样的连续过程叫一个工作循环。
讲授
在教学过程中以介绍为主，重点介绍四冲程发动机与二冲程发动机的区别
4、点火系
汽油机靠点火系统产生的高压电火花适时点燃气缸内的可燃混合气。主要由蓄电池、发电机、分电器、点火线圈、火花塞和点火开关等组成。
5、冷却系
冷却系的作用是把机件多余的热量散发出去，以保持发动机正常的工作温度。其一般由水泵、节温器、散热器、风扇、循环水套、分水管等组成。

汽车概论第三章汽车发动机构造

这样，曲拐便会忽而比飞轮转得快，忽而又比飞轮转得慢、形成相对于飞轮的扭转摆动，也就是曲轴
第二节发动机机体组与曲柄连杆机构
（3）飞轮
飞轮主要功用是将在作功行程中传输给曲轴的功的一部分贮存起来，用以在其它行程中克服阻力，带动曲柄连杆机构越过上、下止点，保证曲轴的旋转角速度和输出转矩尽可能均匀，并使发动机有可能克服短时间的超载荷。
第二节发动机机体组与曲柄连杆机构
第二节发动机机体组与曲柄连杆机构
汽油机常用燃烧室形状有以下几种：
①半球形燃烧室半球形燃烧室（如图3-4a所示）的结构较前两种紧
凑，但因进、排气门分别置于缸盖两侧，故使配气机构比较复杂。由于其散热面积小，有利于促进燃料的完全燃烧和减少棑气中的有害气体，现代发动机上用得较多。
在发动机的作功行程时，活塞顶部承受着燃气的带冲击性的高压力。对于汽油机活塞瞬时的压力最大值可达3-5Mpa；对于柴油机活塞，其最大值
第二节发动机机体组与曲柄连杆机构
（2）活塞环
活塞环包括气环和油环两种。
气环的作用是保证活塞与气缸壁间的密封，防止气缸中的高温、高压燃气大量漏入曲轴箱，同时还将活塞顶部的大部分热量传导到气缸壁，再由冷却水或空气带走。
第二节发动机机体组与曲柄连杆机构
二、曲柄连杆机构
曲柄连杆机构是发动机的主要运动机构，其功用是将活塞的往复运动转变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出的转矩，以驱动汽车车轮转动。曲柄连杆机构由活塞连杆组和曲轴飞轮组等零部件组成。
1.活塞连杆组
活塞连杆组由活塞、活塞环、活塞销、连杆等机件组成，其组成示意图如图3-6所示。
第三节配气机构
第三节配气机构

汽车发动机主要结构

汽车发动机主要结构简述如下：（一）机体组汽车发动机机体组包括气缸盖、气缸体和机油盘。

气缸体的上部为气缸盖，下部为曲轴箱，气缸体一般简称为缸体。

发动机机体的作用是作为发动机各机构、各系统的安装和配合的基体，而且本身的许多部分又分别是曲柄连杆机构、配气机构、汽油喷射系、冷却系、润滑系的组成部分。

因此，严格的区别发动机各系统所归属零部件是困难的。

气缸盖和缸体内壁与活塞顶部组成一个单坡屋脊性燃烧室，燃烧室中央有一个电火花塞，用来点燃混合气体，所以，机体组是承受高温高压的机件。

（二）曲柄连杆机构曲柄连杆机构包括活塞、连杆、带飞轮的曲轴。

这是发动机借以产生动力，并将活塞的往复直线运动转变为曲轴的旋转运动而输出动力的机构。

在结构分析时，常把机体组和曲柄连杆机构合并一起。

（三）配气机构配气机构包括进气门、排气门、挺杆、进气凸轮轴、排气凸轮轴以及凸轮轴正时皮带（由曲轴正时齿轮驱动）。

配气机构的作用是将可燃气体及时充入气缸和及时地将燃烧作过功的废气从气缸中排走。

（四）电子控制汽油喷射系统电子控制汽油喷射系统包括下列三个子系统：燃油供应系统、进气系统和电子控制系统。

燃油供应系统由汽油箱、输油泵、汽油滤清器、压力调节器、脉动衰减器、喷油器以及输油管、回油管等组成。

进气系统包括空气滤清器、节气门、空气流量计、进气室、怠速控制阀以及进气控制阀组成。

燃油供应系统和进气系统的作用是根据节气门位置（发动机负荷）和发动机转速，由ECM/ECU确定的喷油量和进气量混合成可燃混合气，进入气缸以供燃烧作功。

电子控制系统由若干只检测发动机各种状况的传感器、一只按传感器信号确定喷油量的ECU，以及按ECU指令工作的喷油器组成。

它的主要作用是根据发动机不同工况，决定最佳的喷油正时和喷油持续期。

（五）汽车发动机点火系统点火系统包括点火器、点火线圈、分电器、火花塞和点火电子控制器。

点火电子控制器由曲轴位置传感器、凸轮轴位置传感器和ECU组成。

点火系的作用是ECU根据发动机的各种状况，计算点火正时并将点火正时信号送至点火器。

汽车发动机基本构造

c.缓和不平路面对车身造成的冲击，衰减汽车行驶中的振动，保持行驶的平顺性。

d.与转向系配合，保证汽车操纵稳定性。

3．转向系：汽车上用来改变或恢复其行驶方向的专设机构称为汽车转向系统。

转向系统的基本组成a.转向操纵机构，主要由转向盘、转向轴和转向管柱等组成。

b.转向器，将转向盘的转动变为转向摇臂的摆动或齿条轴的直线往复运动，并对转向操纵力进行放大的机构。

转向器一般固定在汽车车架或车身上，转向操纵力通过转向器后一般还会改变传动方向。

c.转向传动机构将转向器输出的力和运动传给车轮(转向节)，并使左右车轮按一定关系进行偏转的机构。

4．制动系：汽车上用以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力，从而对其进行一定程度的强制制动的一系列专门装置统称为制动系统。

其作用是：使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车；使下坡行驶的汽车速度保持稳定。

制动系分类：a. 按制动系统的作用制动系统可分为行车制动系统、驻车制动系统、应急制动系统及辅助制动系统等。

用以使行驶中的汽车降低速度甚至停车的制动系统称为行车制动系统；用以使已停驶的汽车驻留原地不动的制动系统则称为驻车制动系统；在行车制动系统失效的情况下，保证汽车仍能实现减速或停车的制动系统称为应急制动系统；在行车过程中，辅助行车制动系统降低车速或保持车速稳定，但不能将车辆紧急制停的制动系统称为辅助制动系统。

上述各制动系统中，行车制动系统和驻车制动系统是每一辆汽车都必须具备的。

b.按制动操纵能源制动系统可分为人力制动系统、动力制动系统和伺服制动系统等。

以驾驶员的肌体作为唯一制动能源的制动系统称为人力制动系统；完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的系统称为动力制动系统；兼用人力和发动机动力进行制动的制动系统称为伺服制动系统或助力制动系统。

c.按制动能量的传输方式制动系统可分为机械式、液压式、气压式和电磁式等。

汽车发动机全部结构

汽车发动机全部结构1.曲轴箱及曲轴：是发动机的主要部件之一，曲轴通过连杆连接到活塞，将活塞的线性运动转化为旋转运动，并传送给传动系统。

曲轴箱则包含了曲轴、连杆轴承、主轴承等组件。

2.活塞及活塞环：活塞是发动机的运动部件，它通过连杆与曲轴相连接。

活塞环则被安装在活塞上，主要作用是防止燃气泄漏，同时还能够调节油耗和磨损。

3.气缸与气缸盖：气缸是发动机中进行燃烧的空间，它通过气缸盖与曲轴箱相连。

气缸盖上有气门和气门椿杆，气缸盖还起到密封气缸的作用。

4.气门与气门椿杆：气门负责控制燃料和空气的进出，它通过气门椿杆与凸轮轴相连，凸轮轴的旋转会带动气门的开闭。

5.凸轮轴：凸轮轴是控制气门运动的重要部件，它通过一定的凸轮形状和相对位置，使气门按照一定的规律开关。

6.缸套：缸套是位于气缸内部的一种保护层，它可以减小活塞与气缸之间的间隙，提高密封性能，并且起到降低摩擦和磨损的作用。

7.燃烧室：燃烧室是发动机中进行燃烧的地方，它位于气缸的顶部，其中有喷油嘴和火花塞。

燃烧室的设计直接影响了燃烧的效率和功率输出。

8.进气系统：进气系统负责将空气送入燃烧室，它包括进气道、进气滤清器、节气门等组件。

进气系统的设计和性能会影响发动机的燃料经济性和动力性能。

9.排气系统：排气系统负责将燃烧产生的废气排出，它包括排气管、催化器和消音器等组件。

排气系统的设计和性能会影响发动机的排放水平和噪音。

10.燃料系统：燃料系统负责将燃料输送到燃烧室中，它包括燃油泵、燃油滤清器、喷油器等组件。

燃料系统的设计和性能会影响燃料的供给、喷射和燃烧效率。

11.点火系统：点火系统负责在燃烧室中产生火花点燃混合气。

它包括点火线圈、火花塞和点火控制单元等组件。

点火系统的性能直接影响发动机的启动性能和燃烧效率。

除上述组成部件外，发动机还包括一些辅助部件，如润滑系统、冷却系统、启动系统等。

润滑系统负责为发动机的运动部件提供充足的润滑油，以减小摩擦和磨损。

冷却系统则通过循环冷却剂来降低发动机的工作温度。

试说明发动机的分类及各类发动机的特点

试说明发动机的分类及各类发动机的特点发动机是现代工业化生产的核心部件之一，它的作用是将燃料能转化为机械能，驱动车辆或机器运转。

根据不同的工作原理和应用领域，发动机可以分为多种类型。

下面将从分类、特点等方面详细介绍各类发动机。

一、按工作原理分类1. 内燃发动机内燃发动机是指将混合气体（空气和燃料）在缸内压缩并点火爆炸后，利用爆炸产生的高温高压气体推动活塞运动，驱动曲轴旋转以达到输出功率的目的。

内燃发动机又可分为汽油发动机和柴油发动机。

2. 外燃发动机外燃发动机是指在外部加热介质（如蒸汽或气体）使其膨胀并推动活塞运行，从而输出功率。

外燃发动机常见的有蒸汽机和柴油电力站。

二、按应用领域分类1. 汽车用发动机汽车用发动机是指专门为汽车设计制造的内燃发动机。

根据不同的工作原理和燃料种类，汽车用发动机又可分为汽油发动机、柴油发动机、混合动力发动机和电动汽车等。

2. 船用发动机船用发动机是指专门为船舶设计制造的内燃发动机。

由于航行环境的特殊性，船用发动机要求具有高功率、低噪音、低振动等特点。

根据不同的应用场景和功率需求，船用发动机又可分为主推进器和辅助推进器。

3. 飞行器用发动机飞行器用发动机是指专门为飞行器设计制造的内燃或外燃发动机。

由于飞行器需要在高空高速运行，因此要求飞行器用发动机具有高功率、轻量化、耐高温等特点。

根据不同的应用场景和功率需求，飞行器用发动机又可分为活塞式内燃发动机、涡轮喷气式发动机和涡扇式发动机等。

三、按结构形式分类1. 活塞式内燃发动机活塞式内燃发动机是指利用活塞上下运转来完成吸气、压缩、燃烧和排气等过程的内燃发动机。

活塞式内燃发动机又可分为单缸和多缸两种，多缸发动机通常采用V型、直列或对置等结构形式。

2. 涡轮喷气式发动机涡轮喷气式发动机是指利用高速旋转的涡轮推进空气产生推力的外燃发动机。

涡轮喷气式发动机具有高功率、高效率和可靠性好等特点，是现代飞行器上最常用的发动机之一。

3. 涡扇式发动机涡扇式发动机是指在涡轮喷气式基础上增加了风扇，将大量空气通过风扇推进产生更大的推力。

图解发动机分类和各大系统结构

图解发动机分类和各大系统结构一.分类内燃机的分类方法很多，按照不同的分类方法可以把内燃机分成不同的类型，下面让我们来看看内燃机是怎样分类的。

（1) 按照所用燃料分类内燃机按照所使用燃料的不同可以分为汽油机和柴油机(图1-1)。

使用汽油为燃料的内燃机称为汽油机；使用柴油机为燃料的内燃机称为柴油机。

汽油机与柴油机比较各有特点；汽油机转速高，质量小，噪音小，起动容易，制造成本低；柴油机压缩比大，热效率高，经济性能和排放性能都比汽油机好。

（2) 按照行程分类内燃机按照完成一个工作循环所需的行程数可分为四行程内燃机和二行程内燃机(图1-2 )。

把曲轴转两圈(720°)，活塞在气缸内上下往复运动四个行程，完成一个工作循环的内燃机称为四行程内燃机；而把曲轴转一圈(360°)，活塞在气缸内上下往复运动两个行程，完成一个工作循环的内燃机称为二行程内燃机。

汽车发动机广泛使用四行程内燃机。

（3) 按照冷却方式分类内燃机按照冷却方式不同可以分为水冷发动机和风冷发动机(图1-3)。

水冷发动机是利用在气缸体和气缸盖冷却水套中进行循环的冷却液作为冷却介质进行冷却的；而风冷发动机是利用流动于气缸体与气缸盖外表面散热片之间的空气作为冷却介质进行冷却的。

水冷发动机冷却均匀，工作可靠，冷却效果好，被广泛地应用于现代车用发动机。

（4) 按照气缸数目分类内燃机按照气缸数目不同可以分为单缸发动机和多缸发动机(图1-4)。

仅有一个气缸的发动机称为单缸发动机；有两个以上气缸的发动机称为多缸发动机。

如双缸、三缸、四缸、五缸、六缸、八缸、十二缸等都是多缸发动机。

现代车用发动机多采用四缸、六缸、八缸发动机。

（5) 按照气缸排列方式分类内燃机按照气缸排列方式不同可以分为单列式和双列式(图1-5)。

单列式发动机的各个气缸排成一列，一般是垂直布置的，但为了降低高度，有时也把气缸布置成倾斜的甚至水平的；双列式发动机把气缸排成两列，两列之间的夹角<180°(一般为90°)称为V型发动机，若两列之间的夹角=180°称为对置式发动机。
