飞轮储能
飞轮储能
所谓飞轮储能，是利用高速旋转的飞轮将能量以动能的形式储存起来。
需要能量时，飞轮减速运行，将存储的能量释放出来。
我们小时候玩过的回力玩具汽车就是飞轮储能的简单应用。
不过，现在对飞轮储能的要求是将其应用于更大规模的储能。
据戴兴建介绍，飞轮储能的技术优势是技术成熟度高、高功率密度、长寿命、环境特性友好。
目前，国外产品经过不断地更新和提高性能，寿命已经达到15年、10万次以上。
而化学电池一般只有几千次充放电的寿命，往往几年就需要更换。
戴兴建算了笔账：电池的运行需要空调作保证，因此需要额外的电费;两三年更换电池，又是一笔费用;同样容量的储能，飞轮储能的占地面积只有电池的1/3。
综合起来，两者在寿命期内的竞争成本差不多。
不过，飞轮储能的劣势也很明显：能量密度不够高、自放电率高，如停止充电，能量在几到几十个小时内就会自行耗尽。
Active Power公司的飞轮储能系统单位模块输出250千瓦，待机损耗为2.5千瓦，因此有些数据称其效率为99%。
“但这是有条件的。
”戴兴建说，“只有在迅速用掉的情况下才有这么高的效率。
如果自放电的话，效率大大降低。
”例如，几万转高速飞轮系统损耗在100瓦左右，1千瓦时的系统只能维持10小时的自放电。
因此，戴兴建指出，飞轮储能最适合高功率、短时间放电或频繁充放电的储能需求。
他认为，没有一种万能的储能技术能够满足所有的储能需求，飞轮储能根据其特点具体定位三块细分市场。
第一，高品质不间断电源。
有统计数据显示，美国95%以上的停电都由分秒级的电能质量差导致。
电压突变在电网中很常见，但在一些高精密度产品的生产车间，电压突变会造成精密仪器的损坏。
目前，国际市场上已经在用的基于飞轮储能的UPS有3000~4000套系统，以平均10万美元/台计算，现有市场已经达到3亿~4亿美元。
这还不包括巨大的潜在市场。
第二，港口、地铁等特殊场合的电制动能量再生。
熟悉F1的人对动能回收系统(KERS)应该不会陌生。
飞轮储能(整理)
飞轮储能一.飞轮储能原理飞轮储能是通过电动/发电互逆式双向电机，电能与高速运转飞轮的机械动能之间的相互转换与储存，并通过调频、整流、恒压与不同类型的负载接口。
典型的飞轮储能系统由飞轮本体、轴承、电动/发电机、电力转换器和真空室5个主要组件构成。
在实际应用中，飞轮储能系统的结构有很多种。
图1是一种飞轮与电机合为一个整体的飞轮储能系统。
充电时，电动/发电机通过转换器接外电源作电动机运行,把飞轮转子快速加速到非常高的转速,于是电能转化为动能储存起来。
放电时,电动/发电机作发电机运行,通过电子转换器向负载输出电能,转子转速下降,动能转化为电能。
二.飞轮储能的关键技术飞轮电池的原理简单，主要结构和运行方法已经基本明确，但要实现起来却并不容易,要突破的关键技术有：(1)飞轮转子的设计：转子动力学，强度和密度的优化；(2)磁轴承和真空设计：低功耗，动力设计，高转速，长寿命；(3)功率电子电路：高效率，高可靠性，低功耗电动\发电机；(4)安全及保护特性：不可预期动量传递，防止转子爆炸可能性，安全轻型保护壳设计；(5)机械备份轴承：磁轴承失效时支撑转子。
飞轮储能方法一直未能得到广泛的应用，其原因主要有三个：1.飞轮本身的能耗主要来自轴承摩擦和空气阻力。
人们曾通过改变轴承结构，如变滑动轴承为滚动轴承、液体动压轴承、气体动压轴承等来减小轴承摩擦力，通过抽真空的办法来减小空气阻力，轴承摩擦系数已小到0.001。
即使如此飞轮所储的能量在一天之内仍有25％被损失，仍不能满足高效储能的要求。
2. 常规的飞轮是由钢（或铸铁）制成的，储能有限。
例如，欲使一个发电力为100万千瓦的电厂均衡发电，储能轮需用钢材150万吨！3. 要完成电能机械能的转换，还需要一套复杂的电力电子装置。
三.飞轮储能技术的进展近年来，飞轮储能技术取得突破性进展是基于下述三项技术的飞速发展：一是高能永磁及高温超导技术的出现；二是高强纤维复合材料的问世；三是电力电子技术的飞速发展。

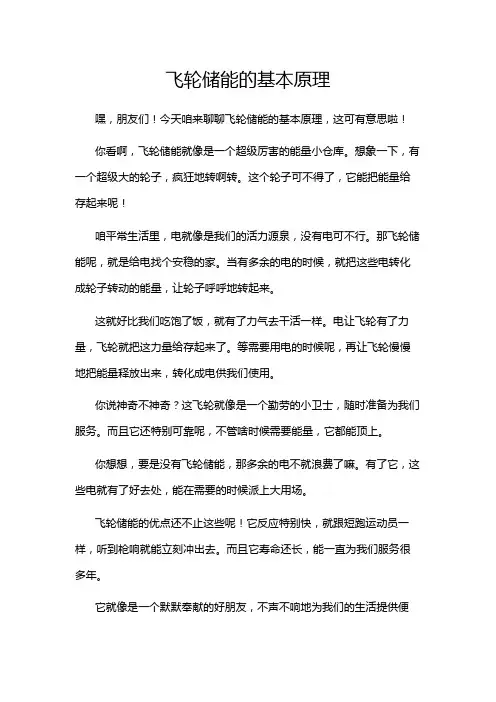

飞轮储能的基本原理
飞轮储能的基本原理嘿，朋友们！今天咱来聊聊飞轮储能的基本原理，这可有意思啦！你看啊，飞轮储能就像是一个超级厉害的能量小仓库。
想象一下，有一个超级大的轮子，疯狂地转啊转。
这个轮子可不得了，它能把能量给存起来呢！咱平常生活里，电就像是我们的活力源泉，没有电可不行。
那飞轮储能呢，就是给电找个安稳的家。
当有多余的电的时候，就把这些电转化成轮子转动的能量，让轮子呼呼地转起来。
这就好比我们吃饱了饭，就有了力气去干活一样。
电让飞轮有了力量，飞轮就把这力量给存起来了。
等需要用电的时候呢，再让飞轮慢慢地把能量释放出来，转化成电供我们使用。
你说神奇不神奇？这飞轮就像是一个勤劳的小卫士，随时准备为我们服务。
而且它还特别可靠呢，不管啥时候需要能量，它都能顶上。
你想想，要是没有飞轮储能，那多余的电不就浪费了嘛。
有了它，这些电就有了好去处，能在需要的时候派上大用场。
飞轮储能的优点还不止这些呢！它反应特别快，就跟短跑运动员一样，听到枪响就能立刻冲出去。
而且它寿命还长，能一直为我们服务很多年。
它就像是一个默默奉献的好朋友，不声不响地为我们的生活提供便利。
我们在享受电带来的方便的时候，可不能忘了飞轮储能这个大功臣呀！飞轮储能在很多地方都能大显身手呢。
比如在一些需要稳定供电的地方，像医院啊、数据中心啊，飞轮储能就能保证电不会突然断掉，让那些重要的设备能一直正常运行。
它还能和其他的储能方式一起合作，就像一群小伙伴一起努力，让我们的能源利用更加高效。
总之啊，飞轮储能虽然听起来有点复杂，但其实道理很简单，就是把能量存起来再用出去。
它就像是我们生活中的一个小惊喜，默默地为我们服务，让我们的生活更加美好。
咱可得好好感谢这个神奇的飞轮储能技术呀！这就是我对飞轮储能基本原理的理解，你们觉得怎么样呢？是不是很有趣呀！。

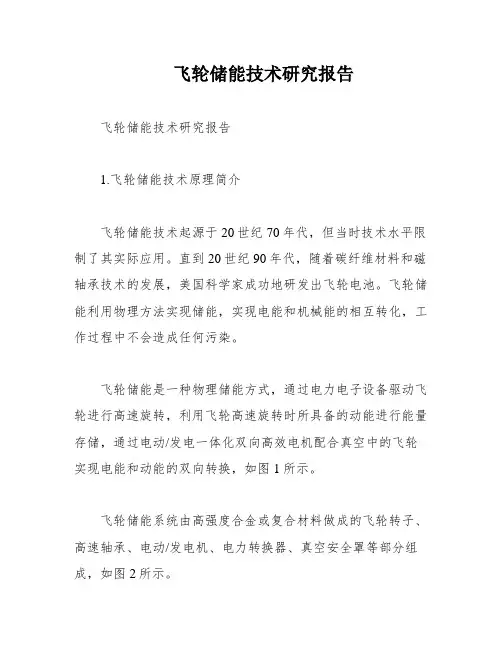

飞轮储能技术研究报告
飞轮储能技术研究报告飞轮储能技术研究报告1.飞轮储能技术原理简介飞轮储能技术起源于20世纪70年代，但当时技术水平限制了其实际应用。
直到20世纪90年代，随着碳纤维材料和磁轴承技术的发展，美国科学家成功地研发出飞轮电池。
飞轮储能利用物理方法实现储能，实现电能和机械能的相互转化，工作过程中不会造成任何污染。
飞轮储能是一种物理储能方式，通过电力电子设备驱动飞轮进行高速旋转，利用飞轮高速旋转时所具备的动能进行能量存储，通过电动/发电一体化双向高效电机配合真空中的飞轮实现电能和动能的双向转换，如图1所示。
飞轮储能系统由高强度合金或复合材料做成的飞轮转子、高速轴承、电动/发电机、电力转换器、真空安全罩等部分组成，如图2所示。
飞轮储能设施充放电的实现方式为：（1）当飞轮存储能量时，电动/发电一体化双向高效电机实现电动机运行状态，将电能转换为飞轮转子的动能，飞轮转速升高实现能量的存储；（2）当飞轮释放能量时，电动/发电一体化双向高效电机实现发电机运行状态，将高速旋转的飞轮转子动能转换为电能，飞轮转速下降实现能量的释放。
飞轮所存储的能量计算公式为：E=Jω2，其中J为飞轮的转动惯量，ω为飞轮旋转的角速度。
从公式中可以看到，飞轮存储的能量值与飞轮转速的平方以及飞轮的转动惯量成正比。
提高飞轮的转速可以更显著地提高飞轮存储的能量值。
飞轮储能系统的控制策略原理如图3所示。
飞轮储能系统共有三种工作状态，分别为充电、维持和放电，可根据系统电压的高低自动响应充放电动作。
当系统电压抬高，电压值U>U2+a时，飞轮储能系统处于充电状态，吸收外部电能进行存储，充电的功率随系统电压的升高而增大；当系统电压降低，电压值U<U2-a时，飞轮储能系统处于放电状态，向外部释放电能，放电的功率随系统电压的降低而增大；当系统电压值在空载电压附近波动时，为飞轮的旋转维持区域[U2-a。
U2+a]，飞轮执行维持转速指令，处于不充电、不放电的空转状态。
飞轮储能技术及其在石油工程上的应用_概述说明以及解释
飞轮储能技术及其在石油工程上的应用概述说明以及解释1. 引言1.1 概述飞轮储能技术是一种利用高速旋转飞轮来存储和释放能量的先进技术。
随着石油工程领域对能源存储和利用效率的要求不断提高，飞轮储能技术逐渐引起了人们的关注。
本文旨在介绍和探讨飞轮储能技术在石油工程上的应用潜力以及相关的优势和局限性。
1.2 文章结构本文分为五个主要部分：引言、飞轮储能技术概述、石油工程中的能量储存需求和挑战、飞轮储能技术在石油工程中的优势和局限性分析以及结论。
每个部分将详细说明相关内容，并通过案例和数据进行支撑，以全面阐述该领域的发展现状和未来前景。
1.3 目的本文旨在通过对飞轮储能技术及其在石油工程中应用的详细概述，帮助读者深入了解该技术背后原理与机制，并准确评估其在解决石油钻井过程中能量浪费问题上的潜力。
同时，我们将分析飞轮储能技术在应用过程中所面临的挑战和局限性，并提供相应的解决措施和发展方向，以期为相关研究者和从业人员提供相关参考和借鉴。
以上是“1. 引言”部分的内容介绍。
2. 飞轮储能技术概述2.1 飞轮储能技术原理飞轮储能技术是一种通过将机械能转化为旋转动能，并将其存储在旋转的金属轴上的方法。
它基于动力学原理，利用高速旋转的金属轴来存储和释放机械能。
当外部力使飞轮旋转时，它会获得机械能；而当需要释放能量时，它会逆向作用，将存储的机械能转化为有用的功。
2.2 飞轮储能系统组成与工作原理飞轮储能系统通常由以下几个组件构成：主要是由一个强大的电机驱动的大质量金属或复合材料制成的飞轮、驱动系统、控制系统和发电机组成。
该系统通过直接连接到驱动系统，经过电动机提供动力以加速飞轮达到目标运行速度，并将多余的功率通过发电机回馈到电网中。
在工作过程中，电动机向飞轮传递驱动力使其开始加速旋转。
一旦达到设计速度，控制系统便可以确保飞轮保持恒定的旋转速度。
当有能量需求时，系统可以通过切断电动机的供电来释放能量。
这时飞轮便会逆向作用，通过自身惯性继续提供功率。
飞轮储能

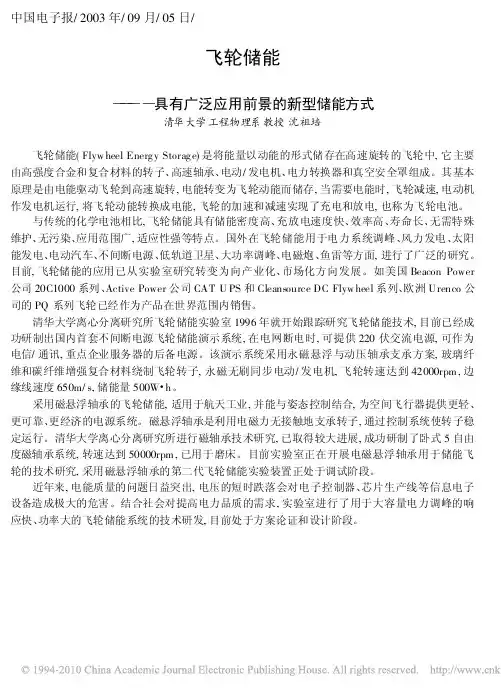

中国电子报/2003年/09月/05日/飞轮储能具有广泛应用前景的新型储能方式清华大学工程物理系教授沈祖培飞轮储能(Flyw heel Energ y Storag e)是将能量以动能的形式储存在高速旋转的飞轮中,它主要由高强度合金和复合材料的转子、高速轴承、电动/发电机、电力转换器和真空安全罩组成。
其基本原理是由电能驱动飞轮到高速旋转,电能转变为飞轮动能而储存,当需要电能时,飞轮减速,电动机作发电机运行,将飞轮动能转换成电能,飞轮的加速和减速实现了充电和放电,也称为飞轮电池。
与传统的化学电池相比,飞轮储能具有储能密度高、充放电速度快、效率高、寿命长、无需特殊维护、无污染、应用范围广,适应性强等特点。
国外在飞轮储能用于电力系统调峰、风力发电、太阳能发电、电动汽车、不间断电源、低轨道卫星、大功率调峰、电磁炮、鱼雷等方面,进行了广泛的研究。
目前,飞轮储能的应用已从实验室研究转变为向产业化、市场化方向发展。
如美国Beacon Power 公司20C1000系列、Active Power公司CAT U PS和Cleansource DC Flyw heel系列、欧洲Urenco公司的PQ系列飞轮已经作为产品在世界范围内销售。
清华大学离心分离研究所飞轮储能实验室1996年就开始跟踪研究飞轮储能技术,目前已经成功研制出国内首套不间断电源飞轮储能演示系统,在电网断电时,可提供220伏交流电源,可作为电信/通讯,重点企业服务器的后备电源。
该演示系统采用永磁悬浮与动压轴承支承方案,玻璃纤维和碳纤维增强复合材料绕制飞轮转子,永磁无刷同步电动/发电机,飞轮转速达到42000rpm,边缘线速度650m/s,储能量500W h。
采用磁悬浮轴承的飞轮储能,适用于航天工业,并能与姿态控制结合,为空间飞行器提供更轻、更可靠、更经济的电源系统。
磁悬浮轴承是利用电磁力无接触地支承转子,通过控制系统使转子稳定运行。
清华大学离心分离研究所进行磁轴承技术研究,已取得较大进展,成功研制了卧式5自由度磁轴承系统,转速达到50000rpm,已用于磨床。
飞轮储能的原理应用
飞轮储能的原理应用1. 什么是飞轮储能技术飞轮储能技术是一种利用旋转惯性将机械能储存起来的能量储存技术。
其原理是通过将一定质量的飞轮加速旋转，使其具有很大的角动量，然后将其储存下来。
当需要释放能量时，可以通过将飞轮减速旋转来转化储存的机械能为电能，并输出给外部系统。
2. 飞轮储能的工作原理飞轮储能系统由飞轮、轴承和驱动装置组成。
其工作原理可以概括为以下几个步骤：•加速储能：驱动装置通过供给一定能量将飞轮加速旋转，使其具有足够的动能。
•惯性旋转：一旦飞轮达到所需的转速，轴承将开始支撑飞轮的重量，并将其置于惯性旋转状态。
•能量储存：飞轮的旋转惯性将机械能储存起来，以确保在需要时能够释放能量。
•能量释放：当需要释放储存的能量时，驱动装置将减速飞轮旋转，并转化储存的机械能为电能输出给外部系统。
3. 飞轮储能的应用领域飞轮储能技术具有以下几个显著的应用领域：3.1 电力系统备用电源飞轮储能技术在电力系统中可以作为备用电源使用。
由于其高能量密度和快速响应的特点，飞轮储能系统可以在电力系统发生故障或突发负荷需求增加时，迅速提供电能。
这样可以保证电力系统的可靠性和稳定性。
3.2 电动汽车动力系统飞轮储能技术在电动汽车的动力系统中也有广泛的应用。
通过储存动能和回收制动能量，飞轮储能系统可以提供额外的动力，并延长电动汽车的续航里程。
此外，飞轮储能系统响应速度快，可以提高电动汽车的加速性能。
3.3 能量回收系统飞轮储能技术还可以作为能量回收系统的一种选择。
在一些需要频繁启停的过程中，如地铁、电梯等，飞轮储能系统可以将机械能转化为电能并存储起来，从而实现能量的回收和利用，提高能源利用效率。
3.4 能量峰值平衡在某些能源系统中，能量的需求和供应具有不平衡性，导致能量峰值出现。
飞轮储能技术可以通过储存峰值时段的过剩电能，并在需求高峰时释放能量，从而实现能量需求和供应的平衡，提高能源利用效率。
4. 飞轮储能技术的优势和挑战4.1 优势•高能量密度：飞轮储能系统具有很高的能量密度，可以在相对较小的体积内存储大量的能量。
飞轮储能工作原理 -回复
飞轮储能工作原理-回复飞轮储能工作原理是一种利用旋转的机械能存储和释放能量的技术。
飞轮储能系统由一个或多个高速旋转的飞轮、轴承、电机以及控制系统组成。
在储能过程中，飞轮通过电机转动并将电能转化为机械能，存储起来。
在释放能量时，机械能再次转化为电能并供给电网或特定设备使用。
本文将一步一步回答有关飞轮储能工作原理的问题，让我们一起来了解。
第一步：飞轮的选择和设计飞轮是储能系统中最关键的部件之一。
选择合适的飞轮材料和尺寸是确保储能系统稳定运行的重要因素。
常见的飞轮材料包括高强度钢、碳纤维复合材料等。
飞轮的直径和质量决定了其能够存储的能量量，同时也受到轴承和驱动电机的承受能力的限制。
飞轮的转速一般会很高，通常在几千转/分钟到几万转/分钟之间。
第二步：飞轮的旋转和控制为了实现高速旋转，飞轮通常由电机带动。
控制系统通过电机的转速控制来保证飞轮旋转的稳定性和安全性。
传统的控制方法包括PID控制和自适应控制等。
当飞轮达到预定转速后，控制系统会根据外部需求控制转速的增加或减少。
第三步：储能过程在储能过程中，控制系统将电能转化为机械能，驱动飞轮高速旋转。
通过电机的功率输入，飞轮的转速逐渐增加，并储存一定的机械能。
这种机械能的储存方式类似于自行车的运动过程，可以将电能转化为动能，存储在旋转的飞轮中。
第四步：储能过程中的能量损耗在飞轮旋转的过程中，会受到摩擦力、空气阻力、轴承摩擦等因素的影响，引起能量损耗。
为了减少能量损耗，储能系统通常采用高精度轴承和润滑装置来降低损耗。
此外，还可以通过减小空气阻力和合理设计轴承系统来降低能量损耗。
第五步：释放能量过程在需要释放储存的能量时，控制系统将机械能转化为电能。
这一过程与储能过程相反。
通过控制飞轮的转速，控制系统可以将旋转的机械能转化为电能，并将其供给电网或特定设备使用。
根据实际需要，控制系统可以灵活地调整飞轮的转速和功率输出。
总结：飞轮储能系统通过高速旋转的飞轮将电能转化为机械能进行储存，实现能量的高效存储和释放。
飞轮储能图文说明
飞轮储能图文说明飞轮蓄能是机械蓄能的一种形式，以惯性能(动能)的方式，将能量储存在高速旋转的飞轮中。
当车辆制动时，飞轮蓄能系统托动飞轮加速，将车身的惯性动能转化为飞轮的旋转动能。
当车辆需起动或加速时，飞轮减速，释放其旋转动能给车身。
飞轮储能作为一种纯机电的储能系统，具有比能量大、比功率高、无二次污染、寿命长等优点，在短时间内得到了很快发展。
目前，飞轮储能技术己经在UPS、电力系统、混合动力机车等领域获得了成功应用。
飞轮储能技术涉及多种学科与技术，主要包括机械科学、电气科学、磁学、控制科学和材料科学等多学科，以及复合材料的成型与制造技术、高矫顽力稀土永磁材料技术、磁悬浮技术、传感技术、用于变压变频的电力电子技术、高速双向电动机/ 发电机技术等关键技术。
飞轮储能装置的结构如图3-7 所示，主要包括5 个基本组成部分：(1)采用高强度玻璃纤维(或碳纤维)复合材料的飞轮转子；(2)悬浮飞轮的电磁轴承及机械保护轴承；(3)电动/ 发电互逆式电机；（4）电机控制与电力转换器；(5) 高真空及安全保护罩。
轴承真空容器电机飞轮轴承图3-7 飞轮储能原理现代飞轮储能系统的飞轮转子在运动时由磁力轴承实现转子无接触支承，而机械保护轴承主要负责转子静止或存在较大的外部扰动时的辅助支承，以避免飞轮转子与定子直接相撞而导致灾难性破坏。
高真空及安全保护罩用来保持壳体内始终处于真空状态，减少转子运转的风耗，同时避免一旦转子产生爆烈或定子与转子相碰时发生意外。
此外还有一些辅助系统，例如用来负责电机和磁悬浮轴承的冷却系统，显示仪表则用来显示剩余电量和工作状态。
飞轮储能系统是一种机电能量转换与储存装置，它存在两个工作模式：一种为“充电”模式，这时电机作为电动机运行，由工频电网提供的电能经功率电子变换器驱动电机加速，电机拖动飞轮加速储能，能量以动能形式储存在高速旋转的飞轮体中；另一种为“放电”模式，当飞轮达到设定的最大转速以后，系统处于能量保持状态，直到接收到一个释放能量的控制信号，系统释放能量，高速旋转的飞轮利用其惯性作用拖动电机减速发电，经功率变换器输出适用于负载要求的电能，从而完成动能到电能的转换。
飞轮储能的原理图解和应用
飞轮储能的原理图解和应用1. 飞轮储能的原理飞轮储能是一种将能量以旋转的方式储存起来的技术。
它利用机械能的转换和储存特性，通过将能量输入到旋转的飞轮中，使其进行旋转并储存能量。
当需要释放储存的能量时，通过控制飞轮的减速或逆转，从而将储存的能量转变为电能或机械能。
飞轮储能系统通常由以下几个主要部分组成：•飞轮：飞轮是整个飞轮储能系统的核心组件，由轻质、高强度的材料制成，可以承受高速旋转时所产生的离心力。
飞轮的轴心通常被安装在磁悬浮轴承上，以减少摩擦和能量损失。
•电机/发电机：用于向飞轮输入能量或从飞轮提取能量的电机和发电机。
当需要储存能量时，电机将电能转换为机械能以加速飞轮的旋转；当需要释放能量时，发电机将飞轮的旋转机械能转换为电能输出。
•能量转换系统：飞轮储能系统还包括能量转换系统，用于控制能量的输入和输出。
这可能包括电子控制系统、电子设备和电池等。
•控制系统：用于监测和控制飞轮储能系统的运行状态、能量转换和能量存储。
2. 飞轮储能的应用飞轮储能技术具有许多应用领域，以下是其中的几个重要应用：2.1 电力系统飞轮储能技术在电力系统中有着广泛的应用。
它可以用于平衡电网中的瞬时功率波动，提供储能以备用电力和稳定频率。
当电力需求大于供应时，飞轮储能系统可以通过释放储存的能量来满足短期需求，从而提高电力系统的可靠性和稳定性。
2.2 交通运输飞轮储能技术可以应用于交通运输领域，如电动汽车和高速列车。
在电动汽车中，飞轮储能系统可以充当辅助能源储存装置，帮助提供额外的动力以增加汽车的续航里程。
在高速列车中，飞轮储能系统可以通过回收制动能量并将其储存起来，从而提高列车的能效和运行效率。
2.3 航天航空在航天航空领域，飞轮储能技术可以用于航天器的姿态控制和机动性能提升。
飞轮储能系统可以储存并释放旋转机械能，通过改变飞行器的重心和角动量，从而实现航天器的精确控制和机动性能提升。
2.4 工业应用在工业应用中，飞轮储能技术可以用于提供临时能量储备和挤压负荷均衡。
飞轮储能的原理图解和应用实例
飞轮储能的原理图解和应用实例原理图解飞轮储能是一种机械储能系统，利用高速旋转的飞轮将机械能转化为储能。
下面是飞轮储能的原理图解：1.主要组成部分–飞轮：主要由轴承支撑和外壳组成，高速旋转的飞轮是储能的关键组件。
–马达或发动机：通过转动飞轮来为其注入能量，使飞轮高速旋转。
–驱动系统：用于将马达或发动机的动力传递给飞轮，使其高速旋转。
–电能转换系统：用于将飞轮的机械能转化为电能进行储存和利用。
2.原理与工作过程–工作过程：1.马达或发动机向飞轮注入能量，使飞轮高速旋转。
2.飞轮旋转过程中，会积累大量的机械能。
3.当需要释放储能时，飞轮通过电能转换系统将机械能转化为电能，并将其储存起来。
4.被储存的电能可以在需要时，再次转化为机械能供给外部设备使用。
3.优点–高效能储能：飞轮储能系统的能量转换效率较高，能够高效地储存和释放能量。
–高功率输出：由于飞轮的高速旋转，储能系统能够以较高的功率输出能量。
–长寿命：飞轮由高强度材料制成，具有较长的使用寿命。
–快速响应：由于飞轮的高速旋转，系统能够快速响应并释放储存的能量。
4.应用领域–能源储备：飞轮储能系统可用于储存可再生能源（如风能、太阳能等）产生的多余电能，以供不时之需。
–交通运输：飞轮储能系统可用于汽车、公交车等交通工具中，提供额外的动力支持，提高能源利用效率。
–电网稳定：飞轮储能系统可用于电网中，作为储能装置，平衡电网负荷波动，提高电网稳定性。
–航空航天：飞轮储能系统可用于航天器中，提供瞬时高功率以满足航天器的特定需求。
–重要设备备用电源：飞轮储能系统可用作备用电源，提供电能以确保关键设备的正常运行。
应用实例飞轮储能的应用实例多种多样，以下是几个典型的实例：1.风能储备系统–在风能发电系统中，飞轮储能系统可用于储存风能发电机组产生的多余电能。
–当风能发电量较大时，飞轮通过马达将多余电能转化为机械能，并存储在飞轮中。
–当风能发电量不足时，飞轮通过电能转换系统将储存的机械能转化为电能进行供电。
飞轮储能重量转速计算公式
飞轮储能重量转速计算公式飞轮储能是一种利用机械能进行能量存储的技术，它通过将能量转化为旋转动能，然后将其存储在旋转的飞轮中。
这种技术可以用于各种应用，包括车辆动力系统、电网稳定系统和工业机械等。
在设计飞轮储能系统时，重要的一步是确定飞轮的重量和转速。
本文将介绍飞轮储能重量转速计算公式，帮助读者了解如何计算飞轮的重量和转速。
飞轮储能系统的基本原理是将外部能量通过电动机转化为机械能，然后将机械能存储在旋转的飞轮中。
当需要释放能量时，飞轮会转动，将存储的能量转化为机械能，然后通过发电机将其转化为电能。
因此，飞轮的重量和转速对系统的性能至关重要。
飞轮的重量和转速会影响系统的能量存储能力、释放能量速度以及系统的稳定性。
飞轮储能重量转速计算公式可以帮助工程师确定飞轮的设计参数，以满足系统的性能要求。
下面将介绍飞轮储能重量转速计算公式的推导过程。
首先，我们需要确定飞轮的能量存储需求。
假设系统需要存储的能量为E，单位为焦耳（J）。
根据动能定理，飞轮的旋转动能可以表示为：K = 1/2 I ω^2。
其中，K为旋转动能，单位为焦耳（J）；I为飞轮的转动惯量，单位为千克·米^2（kg·m^2）；ω为飞轮的角速度，单位为弧度/秒（rad/s）。
转动惯量I可以表示为：I = m r^2。
其中，m为飞轮的质量，单位为千克（kg）；r为飞轮的半径，单位为米（m）。
将转动惯量I代入旋转动能的公式中，得到：K = 1/2 m r^2 ω^2。
根据能量存储需求E，我们可以得到飞轮的转速ω与质量m的关系：ω = √(2E / m r^2)。
这就是飞轮储能重量转速计算公式。
通过这个公式，我们可以根据系统的能量存储需求来确定飞轮的质量和转速。
需要注意的是，飞轮的转速不能无限制地增加，因为过高的转速会导致飞轮的应力过大，从而影响系统的稳定性和安全性。
因此，在确定飞轮的转速时，需要考虑飞轮材料的强度和耐久性。
另外，飞轮的转速还会受到系统动态平衡和振动控制的影响。
飞轮储能
22
飞轮储能技术试验方法与装置
➢ 强度试验
静压 旋转
➢ 振动试验
动力学 机电耦合
➢ 充放电试验
系统功能 功率 效率
23
旋转飞轮变形测量
➢ 高速驱动
涡轮 电主轴
➢ 位移传感器
电涡流 电感
➢ 光学测量
频闪法 光电法
24
光学方法
25
旋转飞轮振动测量分析
NASA Flywheel
➢ 1961 ➢ 1973-1983 ➢ 1994-2004
20
UPS
21
国内飞轮储能技术研究
➢ 华北电力大学(电能质量) ➢ 北京航空航天大学(IPACS)
美国研究了40年 北航10年-国家发明一等奖
➢ 武汉理工大学(电动车) ➢ 海军工程大学(电磁弹射) ➢ 东南大学 ➢ 浙江大学
➢ 薄圆盘
0.5Mr2
➢ 厚圆环
0.5M(r12+r22)
7
能量/功率密度
➢ Wh/kg;Wh/L ➢ 1Wh=?J ➢ 1度=?J ➢ W/kg: W/L
8
充放电
➢ 电动
MmWt=E2-E1+dEm
➢ 发电
E2-E1-dEg=MgWt
➢ 效率=(E2-E1-dEg)/(E2-E1+dEm)
26
振动测量传感器
27
信号采集与分析
28
动态信号分析
➢ 幅频特性 ➢ 相频特性
➢ 同频振动 ➢ 倍频振动 ➢ 高频振动 ➢ 低频振动
29
充放电测试
•
充电功率 c
Ed Ei
Ed 118020J(nt2nb2)
•
飞轮储能的工作原理
飞轮储能的工作原理
嘿，朋友们！今天咱来聊聊超级酷的飞轮储能的工作原理啊！你知道吗，飞轮储能就像是一个超级大力士，时刻准备着爆发能量！
想象一下啊，飞轮就如同一个飞速旋转的大圆盘，像个不知疲倦的小旋
风一样。
比如说，就像游乐场里的摩天轮，一直在转呀转的。
当有电能输入的时候，这个“大力士”就开始发力啦！它使劲地转呀转，把电能转化成了动能，让自己转得飞快。
这就好比你吃饱了饭，浑身都是劲儿！然后呢，它就把这股能量储存起来，就像小松鼠把坚果藏起来一样。
等到需要能量的时候呢，这个飞速旋转的飞轮可就派上用场了。
它开始
慢慢地把动能再转化回电能，哇塞，源源不断的能量就出来啦！就如同在你口渴的时候，突然找到了一大瓶清凉的水，那叫一个爽呀！
你说这飞轮储能是不是特别神奇？而且呀，它还有很多优点呢！它可以
快速响应，就像短跑运动员听到起跑枪声一样迅速；它的效率还特别高，几乎不浪费能量，简直太厉害啦！再说了，它还很环保呢，没有污染，对环境可好啦，这多棒呀！
我觉得飞轮储能绝对是未来能源领域的一颗耀眼明星啊！它能为我们的生活带来巨大的改变，让我们的世界变得更加美好和便利。
怎么样，是不是对飞轮储能的工作原理有了更清楚的认识啦？快去和身边的朋友们也讲讲吧！。
飞轮储能电机参数
飞轮储能电机参数
飞轮储能电机的参数包括以下几个方面：
1. 飞轮质量（M）：飞轮的质量是影响其储能能力和工作性能
的重要参数。
2. 飞轮直径（D）：飞轮的直径决定了其转动惯量和储能能力。
3. 额定转速（N）：飞轮的额定转速是指其设计工作状态下的
最高转速。
4. 转动惯量（I）：飞轮的转动惯量是飞轮质量和几何尺寸的
综合参数，决定了飞轮的转动稳定性和储能能力。
5. 储能能量（E）：飞轮的储能能量是指在其额定转速下能够
储存的能量，与飞轮的质量和转动惯量有关。
6. 额定功率（P）：飞轮的额定功率是指其设计工作状态下能
够输出的最大功率。
7. 转子材料：飞轮的转子一般采用高强度材料，如碳纤维复合材料或金属材料，以保证其能够承受高速旋转和储能过程中的应力。
8. 磁轴承系统参数：飞轮储能电机通常采用磁轴承系统来支撑转子，磁轴承的参数包括轴向和径向刚度、阻尼特性等，影响着飞轮的转动稳定性和寿命。
以上参数是飞轮储能电机的一些常见参数，具体的参数值会根据实际应用需求和设计要求进行确定。
飞轮储能的原理图解和应用视频
飞轮储能的原理图解和应用视频1. 飞轮储能的原理图解飞轮储能是一种将机械能储存起来，并在需要时释放的储能设备。
其原理基于物体具有动能和惯性的特性。
1.1 飞轮储能的组成部分飞轮储能系统主要由以下几个组成部分组成：•飞轮：由高强度材料制成的圆盘状构件，用于存储机械能。
•主轴：用于支撑和旋转飞轮的轴。
•轴承：用于支持主轴旋转。
•传动系统：将外部能量输入到飞轮上。
•制动器：用于控制飞轮的转速和停止。
1.2 飞轮储能原理飞轮储能的原理可以简化为以下几个步骤：1.外部能量输入：通过传动系统将外部能量输入到飞轮上，增加其转动速度。
2.能量储存：飞轮将输入的能量转化为机械能，存储在其旋转运动中。
3.能量释放：当需要释放储存的能量时，制动器将飞轮的转速降低，将储存的机械能转化为其他形式的能量输出。
飞轮储能借助于飞轮的高速旋转来储存和释放能量。
其优点包括高能量密度、快速响应和长寿命等。
2. 飞轮储能的应用视频[在这里插入飞轮储能的应用视频]3. 飞轮储能的应用案例飞轮储能可以应用于多个领域，以下是其中几个应用案例：3.1 交通工具飞轮储能可以应用于电动汽车、混合动力汽车等交通工具，通过将动能转化为机械能储存起来，以提供更长的续航里程和更高的性能表现。
3.2 储能系统飞轮储能被广泛应用于储能系统中，用于电网储能、再生能源储能等领域。
其高能量密度和快速响应能力使其成为一种有效的储能解决方案。
3.3 航天航空领域飞轮储能也被应用于航天航空领域，用于提供长时间的电力供应，增加航天器的生命和功能。
3.4 工业设备飞轮储能可以应用于工业设备中，对电力需求较大的设备提供持续稳定的电力供应。
4. 总结飞轮储能是一种高效、快速响应和长寿命的储能技术。
通过将动能转化为机械能并储存起来，飞轮储能可以在需要时快速释放能量。
它在交通工具、储能系统、航天航空领域和工业设备中都有广泛的应用。
通过飞轮储能技术的发展和应用，我们能够在节能环保的同时提高能源利用效率。
飞轮储能(多方整理、倾力推荐)
飞轮储能一.飞轮储能原理飞轮储能器中没有任何化学活性物质，也没有任何化学反应发生。
旋转时的飞轮是纯粹的机械运动，飞轮在转动时的动能为：E=1/2Jω2式中：J为飞轮的转动惯量；ω为飞轮旋转的角速度。
飞轮转动时动能与飞轮的转动惯量成正比。
而飞轮的转动惯量又正比于飞轮的直径和飞轮的质量，过于庞大、沉重的飞轮在高速旋转时，会受到极大的离心力作用，往往超过飞轮材料的极限强度，很不安全。
因此，用增大飞轮转动惯量的方法来增加飞轮的动能是有限的。
飞轮储能装置中有一个内置电机，它既是电动机也是发电机。
在充电时，它作为电动机给飞轮加速；当放电时，它又作为发电机给外设供电，此时飞轮的转速不断下降；而当飞轮空闲运转时，整个装置则以最小损耗运行。
飞轮储能是通过电动/发电互逆式双向电机，电能与高速运转飞轮的机械动能之间的相互转换与储存，并通过调频、整流、恒压与不同类型的负载接口。
典型的飞轮储能系统由飞轮本体、轴承、电动/发电机、电力转换器和真空室5个主要组件构成。
在实际应用中，飞轮储能系统的结构有很多种。
图1是一种飞轮与电机合为一个整体的飞轮储能系统。
充电时，电动/发电机通过转换器接外电源作电动机运行,把飞轮转子快速加速到非常高的转速,于是电能转化为动能储存起来。
放电时,电动/发电机作发电机运行,通过电子转换器向负载输出电能,转子转速下降,动能转化为电能。
二.飞轮储能的关键技术飞轮电池的原理简单，主要结构和运行方法已经基本明确，但要实现起来却并不容易,要突破的关键技术有：(1)飞轮转子的设计：转子动力学，强度和密度的优化；(2)磁轴承和真空设计：低功耗，动力设计，高转速，长寿命；(3)功率电子电路：高效率，高可靠性，低功耗电动\发电机；(4)安全及保护特性：不可预期动量传递，防止转子爆炸可能性，安全轻型保护壳设计；(5)机械备份轴承：磁轴承失效时支撑转子。
飞轮储能方法一直未能得到广泛的应用，其原因主要有三个：1.飞轮本身的能耗主要来自轴承摩擦和空气阻力。
飞轮储能
飞轮的储能问题机械09-6孙云峰0907100615飞轮储能飞轮是安装在机器回转轴上的具有较大转动惯量的轮状蓄能器。
当机器转转速增高时，飞轮的动能增加，把能量贮蓄起来；当机器转速降低时，飞轮动能减少，把能量释放出来。
飞轮可以用来减少机械运转过程的速度波动。
飞轮储能思想早在一百年前就有人提出，但是由于当时技术条件的制约，在很长时间内都没有突破。
直到20世纪60~70年代，才由美国宇航局(NASA)Glenn研究中心开始把飞轮作为蓄能电池应用在卫星上。
1.飞轮储能的工作原理。
飞轮储能系统是一种机电能量转换的储能装置，突破了化学电池的局限，用物理方法实现储能。
通过电动／发电互逆式双向电机，电能与高速运转飞轮的机械动能之间的相互转换与储存，并通过调频、整流、恒压与不同类型的负载接口。
在储能时，电能通过电力转换器变换后驱动电机运行，电机带动飞轮加速转动，飞轮以动能的形式把能量储存起来，完成电能到机械能转换的储存能量过程，能量储存在高速旋转的飞轮体中；之后，电机维持一个恒定的转速，直到接收到一个能量释放的控制信号；释能时，高速旋转的飞轮拖动电机发电，经电力转换器输出适用于负载的电流与电压，完成机械能到电能转换的释放能量过程。
整个飞轮储能系统实现了电能的输入、储存和输出过程。
2. 飞轮储能系统的基本结构。
典型的飞轮储能系统由飞轮本体、轴承、电动/发电机、电力转换器和真空室5个主要组件构成。
在实际应用中，飞轮储能系统的结构有很多种。
图1是一种飞轮与电机合为一个整体的飞轮储能系统。
飞轮贮能系统是由高速飞轮转子磁轴承系统、电动／发电机、电力变换系统和真空罩等部分组成。
3.飞轮本体是飞轮储能系统中的核心部件，作用是力求提高转子的极限角速度，减轻转子重量，最大限度地增加飞轮储能系统的储能量，目前多采用碳素纤维材料制作。
轴承系统的性能直接影响飞轮储能系统的可靠性、效率和寿命。
目前应用的飞轮储能系统多采用磁悬浮系统，减少电机转子旋转时的摩擦，降低机械损耗，提高储能效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒋书运研究领域：1、高速加工机床（高速精密电主轴；机床结构动、热态特性分析等）2、电能存储新技术（飞轮储能系统）项目1、飞轮储能系统机电耦合与解耦设计的理论与方法；国家自然科学基金；2002-2004；应用基础研究。
2、新型高效飞轮储能关键技术研究；国家863计划项目；2007-2009年；高技术研究。
3、带电涡流阻尼器与大承载永磁悬浮轴承的储能飞轮转子动力学研究；国家自然科学基金；2012-2015；应用基础研究。
4、中国博士后科学研究基金：飞轮储能系统机电耦合非线性振动与飞轮本体结构优化设计文章1、鞠立华, 蒋书运. 飞轮储能系统机电耦合非线性动力学分析[J]. 中国科学:技术科学, 2006, 36(1):68-83.2、Jiang S, Lihua J U. Study on electromechanical coupling nonlinear vibration of flywheel energy storage system[J]. 中国科学:技术科学, 2006, 49(1):61-77.飞轮储能系统机电耦合非线性振动研究3、Wang H, Jiang S, Shen Z. The Dynamic Analysis of an Energy Storage Flywheel System With Hybrid Bearing Support[J]. Journal of Vibration & Acoustics, 2009, 131(5):051006.具有混合轴承支撑的储能飞轮系统的动态分析4、Jiang S, Wang H, Wen S. Flywheel energy storage system with a permanent magnet bearing and a pair of hybrid ceramic ball bearings[J]. Journal of Mechanical Science and Technology, 2014, 28(12):5043-5053.具有永磁轴承和一对混合陶瓷球轴承的飞轮储能系统一、什么是飞轮储能飞轮储能是指利用电动机带动飞轮高速旋转，在需要的时候再用飞轮带动发电机发电的储能方式。
飞轮储能系统主要包括转子系统、轴承系统和转换能量系统三个部分构成。
另外还有一些支持系统，如真空、深冷、外壳和控制系统。
基本结构如图所示。
转子系统飞轮转动时动能与飞轮的转动惯量成正比。
而飞轮的转动惯量又正比于飞轮直径的2次方和飞轮的质量（J=(0.5~1)*M*R^2,飞轮质量分布均匀时取0.5，质量完全集中在边缘时取1）。
当过于庞大、沉重的飞轮在高速旋转时，会受到极大的离心力作用，往往超过飞轮材料的极限强度，很不安全。
因此，用增大飞轮转动惯量的方法来增加飞轮的动能是有限的。
轴承系统支撑转子的轴承，支撑转子运动，降低摩擦阻力，使整个装置则以最小损耗运行。
转换能量系统飞轮储能装置中有一个内置电机，它既是电动机也是发电机。
在充电时，它作为电动机给飞轮加速；当放电时，它又作为发电机给外设供电，此时飞轮的转速不断下降；而当飞轮空闲运转时，整个装置则以最小损耗运行。
飞轮储能器中没有任何化学活性物质，也没有任何化学反应发生。
旋转时的飞轮是纯粹的机械运动，飞轮在转动时的动能为：E =1/2Jω^2式中：J为飞轮的转动惯量ω为飞轮旋转的角速度.飞轮储能的技术优势是技术成熟度高、充放电次数无限以及无污染等特性。
飞轮储能的能量密度不够高、自放电率高，如停止充电，能量在几到几十个小时内就会自行耗尽。
适用于电网调频和电能质量保障。
二、飞轮储能的应用飞轮储能技术在新能源中的应用储能技术在很大程度上解决了新能源发电的随机性、波动性问题,可以实现新能源发电的平滑输出,能有效调节新能源发电引起的电网电压、频率及相位的变化,使大规模风电及太阳能发电方便可靠地并入传统电网。
高速飞轮储能系统可以在瞬间释放出巨大电力以稳定电网波动。
可实现对电网的调峰功能,从而替代水力、燃气发电厂,为电网运营商创造更可靠的供电系统。
由此可见,飞轮储能技术能够提高电网对可再生能源的接纳能力。
飞轮储能技术在电动汽车中的应用飞轮储能电源系统非常适合应用于混合电动汽车中。
车辆在正常行使或刹车制动时,给飞轮储能电源系统充电;在车辆加速或爬坡时,飞轮储能电源系统放电,给车辆提供动力,保证车辆运行在一种平稳、最优状态下的转速,可减少燃料消耗,并可以减少发动机的维护,延长发动机的寿命。
众所周知,在城区运行的各种车辆需要频繁的刹车制动、再启动。
而刹车制动的能量,却以机械磨擦的形式转化为热能消耗掉。
研究证明,此能量约占车辆使用能量的30%。
如果能再利用这部分能量,则会产生巨大的经济效益。
飞轮储能技术在UPS供电系统中的应用电力能源成本已经成为困扰数据中心运营者的头号难题。
其中,UPS、空调等周边设备的耗电量大大高于主机电量。
另外,酸铅蓄电池并非绿色环保的产品。
因此,配备一套智能绿色UPS供电系统成为数据中心节能环保的重中之重。
传统电源系统中的蓄电池需要空调制冷,而且24小时连续运转,耗能巨大。
磁悬浮式飞轮储能UPS系统则无需空调,大大节省了运营成本;而且,其占用的空间也大幅减小;维护成本低,无需更换电池;寿命长达20年。
国内外飞轮技术的发展三、国外飞轮储能技术发展现状美国、德国、日本等发达国家对飞轮储能技术的开发和应用比较多。
日本已经制造出在世界上容量最大的变频调速飞轮蓄能发电系统(容量26.5MVA ,电压1100V ,转速510690r/min ,转动惯量710t·m2) 。
美国马里兰大学也已研究出用于电力调峰的24kwh的电磁悬浮飞轮系统。
飞轮重172.8kg, 工作转速范围11, 610—46, 345rpm, 破坏转速为48, 784rpm, 系统输出恒压110-240V , 全程效率为81%。
经济分析表明, 运行3 年时间可收回全部成本。
飞轮储能技术在美国发展得很成熟,他们制造出一种装置,在空转时的能量损耗达到0. 1 %每小时。
欧洲的法国国家科研中心、德国的物理高技术研究所、意大利的SISE均正开展高温超导磁悬浮轴承的飞轮储能系统研究。
1、美国宇航局（NASA）Glenn 研究中心及其合作单位NASA飞轮主要应用于航空航天，以及军用装甲车辆上，用途主要是：能量储存；动力和姿态控制；峰值功率调节等。
设计储能量：300-700W3S；储能密度44wh/kg；转速：60000rpm；线速度：不小于880m/s。
目标建立和测试大型飞轮储能系统，目标：储能密度大于100wh/kg；线速度不小于1260m/s。
工作高低转速比：3：1；放电深度：90%；运行转速内无临界模态，后期研究控制模态可能性。
2、Bescon Power 公司Bescon Power 公司生产的飞轮电池产品用以满足迅速增长的可靠的、分布式电源需求。
建立为通讯应用提供后备电源的商业基础，估计每年拥有10000套飞轮系统需求。
为电信/ 电缆设备提供备用电力供应的20C1000飞轮储能系统为主。
飞轮采用采用高强度复合材料轮缘，高速、长寿命、无需维护、低损耗永磁偏置主动/被动磁轴承，直流永磁无刷高效率、低损耗电动/发电机，正弦波脉宽调制实现驱动电压、电流一体化控制的双向换流器，真空密封，埋入地下，运行状况可以通过互联网进行监视。
指标：工作转速：30000-100000rpm，最高线速度:700m/s，放电深度:90%，电机效率:96%,输出可用储量2000wh；输出电压为直流36V、48V 或96V，额定输出功率1kw；输入电压120/240 DC，50/60HZ，最大输入功率kw；转子重量：68kg,飞轮模块重量:383kg，电子模块重量90kg；设计寿命：20年，平均故障间隔时间：10万小时。
3、Active Power 公司公司主要生产作为不间断电源(UPS) 的飞轮电池系统,以取代传统的铅- 酸电池,解决当今对于电力品质的高要求。
公司产品的应用对象主要是广大工业用户,比如:先进的数据中心、工业设备和广播站等。
目前,公司拥有29 项发明专利,主要产品有Cat UPS 系列和Cleansource DC 系列。
ActivePower 的飞轮材料为4340 锻铁,其飞轮转子与电动/ 发电机、磁轴承整合在一起。
用磁铁卸去80 %的重量以延长飞轮轴承的寿命和减小损耗。
飞轮的工作转速在7000～7700rpm。
工作维持时间为几十秒到几分钟。
目前公司飞轮已经产品化出售，并在北京设有办事处。
4、德国Forschungszentrum karlsruhe Gmbh 公司德国Forschungszentrum karlsruhe Gmbh 公司1997年着手设计5MWh/100MW超导飞轮储能电站的概念设计。
电站由10个飞轮模块组成，每个模块储能0.5MWh，功率10MW，重30t，直径3.5m、高6.5m，用同步电动/发电机进行电能输入输出。
每个模块包括一个电动/发电机子模块、4个碳纤维复合材料制成的转子模块和6个SMB子模块。
每个飞轮转子储能125kwh，重3t，能量密度42wh/kg,运行转速为2250-4500rpm，最大外缘线速度600m/s，最大拉应力810Mpa。
SMB由YBCO 块材料和稀土铁棚型高强度永磁材料构成，耗用10t的YBCO块材和5t的永磁材料。
系统效率96%。
5、日本日本已投资3500 万美元进行高温超导磁悬浮轴承飞轮储能研究, 由三菱、日立、精工等公司和多个研究所、高校组成3 个研究组合作承担。
已研制出3 种试验模型机, 并进行了储能8MW.h 容量1000kW 的飞轮储能机组的概念设计。
日本原子能研究所一座大型核融合实验炉采用了飞轮储能发电装置，其主要参数为：功率235MVA、电压18kv、电流6898A、飞轮转速420-600rpm、可释放能量为020MJ，转子为碳素钢锻造的实心圆盘，重1000t。
四、国内飞轮储能技术的发展现状目前国内从事与飞轮研究相关的单位有:清华大学工程物理系飞轮储能实验室、华北电力大学、北京飞轮储能柔性研究所(由中科院电工所、天津核工业理化工程研究院等组成) 、北京航空航天大学、南京航空航天大学、中国科大、中科院力学所、东南大学、合肥工业大学等,主要集中在小容量系列，其中，北航针对航天领域研制的“姿控/储能两用磁悬浮飞轮”已获得2007年国家技术发明一等奖。
华北电力大学和中国科学院电工研究所、河北省电力局合作, 已经开始就电力系统调峰用飞轮储能系统的课题进行研究, 预计能够取得可喜的成果。
