国家大剧院工程施工组织设计-结构施工

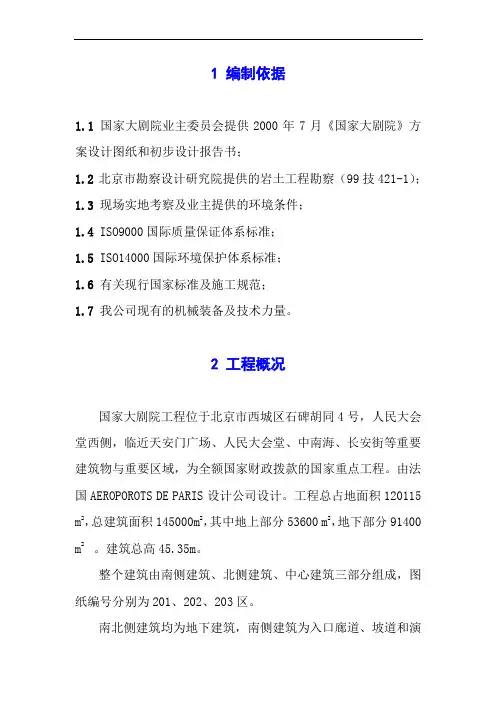

3.3.2熟悉和审查施工图纸：
接到施工任务后，立即组织工程技术人员认真熟悉和审查图纸，这是施工的重要依据，主要从以下几个方面开展。
（1）、施工图纸是否完整和齐全，是否符合国家有关工程设计和施工的方针及政策。
（2）、施工图纸与其总说明在内容上是否一致，施工图纸及其各部分间有无矛盾和错误。
（3）、建筑图与其相关的结构图，在尺寸、坐标、标高和说明方面是否一致，技术要求是否明确。
详见附图4—结构施工流水段划分图
三、大型设备选择
因工程结构体型复杂，施工任务
重、难度大、工期紧，为确保按时高质的完成建设任务，对于大型机械设备的选取，严格按照工程总体施工组织安排以及参施队伍的施工能力进行确定。
主要机械设备见下表
序号
机械名称
数量
备注
1
塔吊
12
2
地泵
13
3
卷扬机
10
4
钢筋切断机
10
5
钢筋弯曲机
见附图2
3、职责
（略）
第四章施工目标
1、质量目标
分项工程质量合格率100%，优良率90%。
分部工程质量合格率100%，优良率85%。
结构工程质量目标：结构长城杯。
单位工程质量目标：国优——鲁班奖。
2、工期目标
本工程开工日期为2000年4月1日；到2002年8月要达到壳体封顶、外立面亮相、室外水池蓄水、全部绿化工程完工、室内外主要通道畅通、相关设施的调试，音乐厅基本具备使用条件；2003年3月全部工程基本竣工并交付试运行。
3.4 材料及料场准备：
3.4.1 根据施工图纸和进度计划的要求，编制各种物资需要量计划表，并依此落实各项物资的加工定货工作。
3.4.2 料场的准备：

【2019年整理】国家大剧院壳体钢结构工程

竖向预变形示意图
通过梁架上段的屋面支座作适当调整，解决径向变形和局部竖向变形示意图
为验证预变形方案可能导致的结构初始偏差对壳体整
体稳定性的影响，进行反复分析验算。验算结果证明其整体稳定性与法国设计方的方案相当（验算结果如下表一、二）。
表一：整体稳定系数对照表
Buckling Mode 预变形方案（法方）预变形方案（中方）
15m
E37
15中m段梁架堆场
下段梁架堆场
10.5m
36m
下段梁架立拼(2只)
35m
11.63t
R=122m,Q=17t
音乐厅
7m
5m
8m
8m 6.5m
厕所
人大用房
洗车池 2#-239.4KVA
6.32t
下段梁架立拼(2只) 中段梁架平拼(1只)
35m
场场
架架堆堆
段段梁梁
下段梁架预拼场地
下段梁架散件堆场中中
10m
6.53t
戏剧院
35m
5#-239.4KVA 下段梁架立拼(2只)
16m 5m
11.63t
12m中段梁架平拼(235m只)
7.4m 10m
800KVA箱变 8#-239.4KVA
梯道
W37
9m 7m
4.5m
7#-239.4KVA
35m
中段梁架平拼(1只)
试验办公
15m
中段梁架堆场
15m
中段梁架堆场
其变形分析如下：壳体由中心环梁和148榀梁架组成。其中长轴梁架102榀，按短
轴对称分布在东、西两侧；短轴梁架46榀，相对于长轴，北边分布 32榀，南边分布16榀。由于短轴梁架及屋面覆盖自重均较长轴梁架及覆盖层自重大。因而壳体结构按短轴对称分布，按长轴不对称分布。按变形计算结果，结构自重引起的变形量比较大，并通过结构安装过程逐步累积，是壳体变形的主要因素。结构自重引起的变形见下面对照：

《国家大剧院结构设》课件

国家大剧院的视听设备和舞台技术设备
国家大剧院拥有先进的视听设备，包括高清投影仪和立体声音响系统，以提供震撼人心的视听效果。舞台技术设备包括可移动的舞台、灯光和音效设备，用于创造不同的舞台效果。
Байду номын сангаас
国家大剧院的室内空间布局和设计细节
国家大剧院的室内空间布局精心设计，以提供舒适的观剧体验。设计细节包括舞台和座位的布局、灯光和装饰的选择，以及各种设施的安排。
国家大剧院的设计理念和建筑特点
国家大剧院的设计理念融合了传统与现代，引领着建筑设计的创新。其建筑特点包括流线型外观、巨大的玻璃幕墙和室内外空间的融合。
国家大剧院的主要结构和功能
国家大剧院由三个主要结构组成：音乐厅、戏剧厅和歌剧院。每个结构都提供了优质的音响效果和视觉体验，用于演出音乐会、戏剧和歌剧表演等不同类型的艺术节目。
国家大剧院的环保和节能设施
国家大剧院致力于环保和节能，采用了多项绿色技术和设备，如太阳能发电、雨水回收和节能灯具，以减少对环境的影响。
国家大剧院结构设的未来发展和影响力
国家大剧院作为中国最重要的文化设施之一，将继续发展和扩大其影响力，为更多人提供世界级的艺术体验，以及促进国际文化交流。
国家大剧院结构设
本课件将介绍国家大剧院的背景和意义，设计理念和建筑特点，主要结构和功能，视听设备和舞台技术设备，室内空间布局和设计细节，环保和节能设施，以及未来发展和影响力。
国家大剧院的背景和意义
国家大剧院是中国的国家级文化设施，旨在提供高质量的艺术表演和文化交流平台。它代表着中国对艺术的重视和文化的繁荣。

大剧院钢结构施工方案

大剧院钢结构施工方案一、方案背景在大剧院的建设过程中，钢结构的施工是一个重要的环节。

钢结构具有重量轻、施工快、可重复使用等优点，因此被广泛应用于大型建筑项目中。

本文将介绍大剧院钢结构的施工方案。

二、施工准备工作1.物料准备为了保证施工过程的顺利进行，需要准备以下钢结构材料：钢梁、钢柱、钢板等。

在采购过程中，需要确保材料的质量符合相关标准，并且准备充足的数量，以满足施工的需要。

2.施工组织在施工前，需要成立一个专门的施工组织小组。

该小组负责统筹协调各个施工环节，安排施工人员，并制定施工进度计划和安全措施。

三、施工方案1.基础施工首先，需要进行基础的施工工作。

这包括地基的开挖、混凝土浇筑等。

在浇筑混凝土前，需要对地基进行检测和处理，以确保地基的承载力满足钢结构的要求。

2.组装钢构件在基础施工完成后，可以开始钢构件的组装工作。

首先，将钢梁、钢柱等构件按照设计要求进行分类和编号，并进行检查，确保质量符合要求。

然后，使用吊装设备将构件吊装到指定位置，并进行临时固定。

3.焊接和连接在钢构件组装完成后，需要进行焊接和连接工作。

这个过程需要经过专业的焊接工艺，以确保焊缝的质量。

同时，还要对连接件进行检查，确保连接的牢固性和稳定性。

4.质量检查和修复在进行下一步施工之前，需要对已经完成的钢结构进行质量检查。

这包括检查焊缝的质量、连接件的稳定性等。

如果有问题，需要及时进行修复，保证施工的质量。

5.防腐和防火处理为了保护钢结构的使用寿命和安全性，需要进行防腐和防火处理。

防腐处理可以采用喷涂或刷涂方式，防火处理可以采用阻燃涂料等。

这样可以提高钢结构的抗腐蚀能力和防火能力。

四、施工安全措施在整个施工过程中，施工方必须重视施工安全。

以下是一些常见的施工安全措施：1.施工人员必须穿戴好安全装备，包括安全帽、安全鞋等。

2.施工区域必须设置明显的标志和隔离措施，以避免人员误入。

3.施工现场必须保持整洁，杂物必须及时清理。

4.施工人员必须熟悉使用吊装设备的操作规程，并遵守操作规程进行操作。

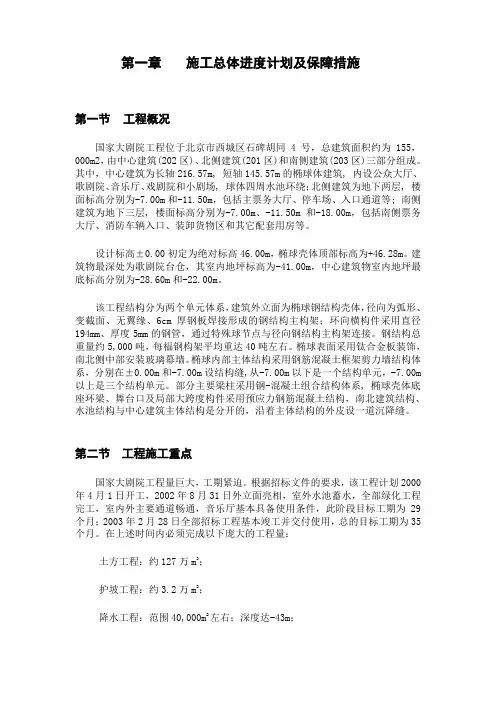

国家大剧院施工组织设计方案
