锅炉排污疏水系统 系统的功能

锅炉排污疏水系统 系统的功能

锅炉排污疏水系统
锅炉疏水排污扩容器除接受锅炉下集箱的排 污水外,还接有来自锅炉疏水母管的排水、 连排扩容器的排污水、汽包事故放水、除氧 器放水等排水。
锅炉排污疏水系统
省煤器再循环管道 锅炉启动初期,为防止给水门关闭或给水量 较小的情况下省煤器发生沸腾,设置从锅炉 汽包下降管经电动隔断阀至省煤器进口集箱 的省煤器再循环管道。从汽包→下降管→再 循环管道→省煤器→汽包,组成一个循环回 路
锅炉排污疏水系统
连排扩容器二次蒸汽控制 当连排扩容器二次蒸汽的二氧化硅含量超标 时,连排扩容器二次蒸汽管道上电动闸阀关 闭,二次蒸汽管道上对空排汽电动闸阀开启。
锅炉排污疏水系统
正常运行 在锅炉正常运行期间,自动投入汽包连续排 污,其它排气与疏水阀关闭;也可由运行人 员根据炉水质量情况,调节锅炉连续排污量。 连排扩容器的二次蒸汽回收到除氧器。
锅炉排污疏水系统
当贮水容器(如锅炉汽包)由于某种原因出现 高水位,危及设备安全运行时,能协助排除 高水位,保证设备安全运行。
锅炉排污疏水系统
系统组成:锅炉各部位的疏放水和放气,如 省煤器、汽包、锅炉下联箱的疏水、放气, 以及锅炉启动疏水、停炉放水均放至锅炉疏 水扩容器。
锅炉排污疏水系统
锅炉排污疏水系统
锅炉启动疏水 锅炉启动初期,为提高燃烧率,加快过热器 出口蒸汽温升过程,以缩短机组启动时间, 在锅炉尾部竖井前墙下集箱处设五路启动疏 水管,每路经二只串联的隔断阀后汇合到疏 水母管后排至锅炉疏水排污扩容器。
锅炉排污疏水系统
排污系统 锅炉排污系统是指汽包的连续排污管道和连 续排污扩容器,锅炉下联箱的疏水排污管道 和锅炉疏水排污扩容器,以及排污水及其热 量回收系统。
锅炉排污疏水系统

锅炉疏水及排污系统

锅炉疏水及排污系统
出气管 进入分离器的油气混合物进 行计量时天然气的外出通道
出气管 分离器伞
一、基本结构:
量油玻璃管
通过闸门及管线,其上端与
分离器顶部相通下部与小水
包连通,玻璃管与分离筒构
成一个连通器供量油用。 支架
量油玻璃管
用来支撑分离器。
支架
一、基本结构:
排油管 是分离器中的油排出通道, 其焊在分离器隔板中心处,并 与分离器隔板以上相通。
最小压力阀


电机
压缩机

温 控 阀
油滤
疏水阀
1、冷却油系统
冷却油在压力的作用下,由分离器油池流到 油冷却器的进口以及油节温器的旁通口。节温器 控制提供适当的喷油温度所需要的冷却油量。当 空压机冷启动时,部分冷却润滑油旁通冷却器直 接回到压缩机。当系统温度上升到 节温器(80℃ / 90℃)设定的开启温度时,冷却油将进入冷却器进 行冷却。当机组在高环境温度下运行时,全部的 润滑油将流经冷却器;空压机的最低运行温度是 受控的,以排除水蒸气在分离筒里凝结的可能性, 通过保持足够搞得温度机组排出的油气混合物的 温度便保持在露点以上。恒温的润滑油在恒定的 压力作用 下经油滤器进入主机。
后烟井包复管下联箱的疏水管
道上装有两个电动截止阀,通过四 趟管道连接至一根¢194*24的母管 上,在¢194*24的母管上装有排大 气管道,通过两个常闭截止阀可排 入大气。¢194*24的母管一头接至 锅炉疏水母管,在这根管道上接有 至锅炉房无压放水母管的管道,通 过两个常闭截止阀与锅炉房无压放 水母管相连。
油气分离器结构及工作原理
一、基本结构:
主体容器 分离部分 液面控制机构 压力控制机构 附件
一、基本结构:
进油管: 油气混合物的进口 分离筒: 储存油气混合物并

锅炉汽水系统构成及作用

锅炉汽水系统构成及作用

汽水系统1、汽水系统图:汽炉汽水系统、水炉水系统、主蒸汽母管系统、疏水系统、定排放水系统2、汽水系统包括省煤器、汽包、下降管、水冷壁等组成的蒸发设备,以及过热器、给水、蒸汽管路等组成的汽水系统。

汽水系统的任务是使水吸收热量蒸发,最后变成具有一定参数的过热蒸汽。

3、省煤器(非沸腾式)省煤器由蛇形管组成布置在锅炉尾部的垂直烟道中,省煤器管内走的是给水,管外走的是烟气,给水沿蛇形管自下而上由低温至高温与烟气逆向流动。

给水在省煤器内吸收烟气余热部分产生蒸汽,汽水混合物进入汽包。

省煤器的作用:是利用烟气余热加热锅炉给水,提高给水温度,同时降低排烟温度,减少排烟热损失,从而提高锅炉效率,节省燃料。

给水经省煤器加热后再送入汽包,可以减少汽包壁与给水之间的温差,减少汽包壁因温差而产生的热应力,改善汽包的工作条件。

锅炉再循环门的作用:在锅炉生火或停炉时,为防止给水暂时中断使省煤器管得不到冷却而烧坏,在汽包与省煤器进口联箱之间装设再循环管,其上装有再循环门,当停止进水时打开再循环门,由于再循环管装在烟道外不受热,而省煤器管中的水受烟气加热,水温与再循环管中的水温形成温差,因而在汽包、再循环管、省煤器、汽包之间形成水的自然循环流动,使省煤器管得到冷却,保护省煤器。

当锅炉进水时关闭再循环门,给水就经过省煤器加热后进入汽包,避免低温给水直接由再循环管进入汽包,降低汽包热应力的产生汽包的作用:汽包是锅炉蒸发设备中的主要部件,是加热、蒸发、过热三个过程的分界点,它汇集炉水和饱和蒸汽,通过汽水分离装置减少蒸汽的带水量,通过排污管和加药管,减少蒸汽中的含盐量,保证蒸汽品质。

汽包上还装有各种表计如压力表、水位计等,用以控制汽包压力,监视汽包水位。

汽包具有一定的水容积,它与水冷壁、下降管相连,组成自然水循环系统。

汽包设有汽水分离器(旋风分离器)、连续排污管、加药管、下降管、安全门、压力表、温度计、水位计、事故放水管、再循环管、进水管(与水冷壁、省煤器相连)、蒸汽引出管(与吊挂管过热器进口联箱相连)。

干熄焦锅炉及附属设备工艺流程、原理与作用

干熄焦锅炉及附属设备工艺流程、原理与作用

干熄焦锅炉及附属设备工艺流程、原理与作用1、干熄焦锅炉的工作原理:是利用吸收了红焦热量的高温循环气体与除盐除氧纯水进行热交换,产生额定参数(温度和压力)和品质的蒸汽,并输送给热用户的一种受压、受热的设备。

干熄焦锅炉是余热锅炉。

2、干熄焦锅炉的工艺流程:⑴、干熄焦锅炉是干熄焦系统的重要组成部分。

惰性循环气体在干熄炉中冷却红焦后,吸收了红焦热量的高温循环气体经一次除尘器除去粗颗粒焦粉后进入锅炉,锅炉吸热产生蒸汽,被冷却的惰性循环气体经二次除尘器除去细颗粒的焦粉,再由循环风机鼓入干熄炉继续循环冷却红焦。

⑵、锅炉本体烟气系统流程:吸收了红焦热量的循环烟气从干熄焦冷却室出来,经一次除尘器去除粗颗粒焦粉后从锅炉入口进入,垂直往下先后经过二次过热器、一次过热器、光管蒸发器、鳍片管蒸发器、省煤器,然后从干熄炉底部引出。

⑶、锅炉本体汽水系统流程:锅炉给水由多级离心泵升压后向锅炉供水,除盐除氧纯水经省煤器预热后进入锅炉汽包。

⑷、干熄焦锅炉的工艺流程:锅炉汽包炉水可分为强制循环部分和自然循环部分。

⑸、自然循环部分:汽包炉水经汽包下降管进入膜式水冷壁,炉水吸热汽化成汽水混合物经膜式水冷壁上升管返回汽包。

⑹、干熄焦锅炉的烟气流程图:⑺、干熄焦锅炉的汽水流程图:⑻、强制循环部分:汽包炉水由汽包下降管径强制循环泵送入鳍片管蒸发器与光管蒸发器,炉水吸热汽化成汽水混合物经蒸发器上升管返回汽包。

这两部分产生的汽水混合物在汽包中进行汽水分离,饱和蒸汽由汽包上部导出,经一次过热器升温后,进入减温器喷水减温,然后进入二次过热器继续升温,从二次过热器引出的蒸汽即为外供主蒸汽。

3、锅炉减温水系统:锅炉主给水一部分送入干熄焦锅炉喷淋减温器,根据二次过热器出口主蒸汽温度,通过自动调节阀调节进减温器的减温水量,从而保证干熄焦锅炉供出的过热蒸汽的温度达设定要求。

4、锅炉排污及紧急放水系统:⑴、锅炉运行时,通过锅炉给水进入锅炉内的杂质,有很少部分会被饱和蒸汽带走,大部分留在锅炉水中。

锅炉疏水及排污系

锅炉疏水及排污系

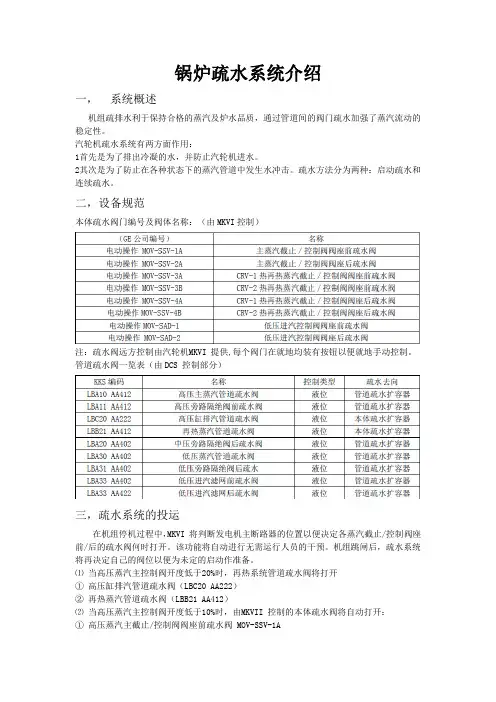

锅炉疏水系统介绍一,系统概述机组疏排水利于保持合格的蒸汽及炉水品质,通过管道间的阀门疏水加强了蒸汽流动的稳定性。

汽轮机疏水系统有两方面作用:1首先是为了排出冷凝的水,并防止汽轮机进水。

2其次是为了防止在各种状态下的蒸汽管道中发生水冲击。

疏水方法分为两种:启动疏水和连续疏水。

二,设备规范本体疏水阀门编号及阀体名称:(由MKVI控制)注:疏水阀远方控制由汽轮机MKVI 提供,每个阀门在就地均装有按钮以便就地手动控制。

管道疏水阀一览表(由DCS 控制部分)三,疏水系统的投运在机组停机过程中,MKVI 将判断发电机主断路器的位置以便决定各蒸汽截止/控制阀座前/后的疏水阀何时打开。

该功能将自动进行无需运行人员的干预。

机组跳闸后,疏水系统将再决定自己的阀位以便为未定的启动作准备。

⑴当高压蒸汽主控制阀开度低于20%时,再热系统管道疏水阀将打开①高压缸排汽管道疏水阀(LBC20 AA222)②再热蒸汽管道疏水阀(LBB21 AA412)⑵当高压蒸汽主控制阀开度低于10%时,由MKVII 控制的本体疏水阀将自动打开:①高压蒸汽主截止/控制阀阀座前疏水阀 MOV-SSV-1A②高压蒸汽主截止/控制阀阀座后疏水阀 MOV-SSV-2A③右侧再热截止/控制阀阀座前疏水阀 MOV-SSV-3A④右侧再热截止/控制阀阀座后疏水阀 MOV-SSV-4A⑤左侧再热截止/控制阀阀座前疏水阀 MOV-SSV-3B⑥左侧再热截止/控制阀阀座后疏水阀 MOV-SSV-4B⑶当汽轮机低压控制阀达到一个最小的开度时,汽轮机低压控制阀进口疏水阀将打开。

①低压进汽控制阀阀座前疏水阀 MOV-SAD-1②低压进汽控制阀阀座后疏水阀 MOV-SAD-2相关的主要热工参数及整定值四,疏水系统的停运⑴当高压蒸汽主控制阀(CV)开度大于10%时,本体疏水阀由MKVI 控制,将从全开位置(100%)转到全关(0%)位置:①高压蒸汽主截止/控制阀阀座前疏水阀 MOV-SSV-1A②高压蒸汽主截止/控制阀阀座后疏水阀 MOV-SSV-2A③右侧再热截止/控制阀阀座前疏水阀 MOV-SSV-3A④右侧再热截止/控制阀阀座后疏水阀 MOV-SSV-4A⑤左侧再热截止/控制阀阀座前疏水阀 MOV-SSV-3B⑥左侧再热截止/控制阀阀座后疏水阀 MOV-SSV-4B⑵当高压蒸汽主控制阀开度大于20%时,管道疏水阀由DCS 控制按程序依次间隔30 秒关闭。
