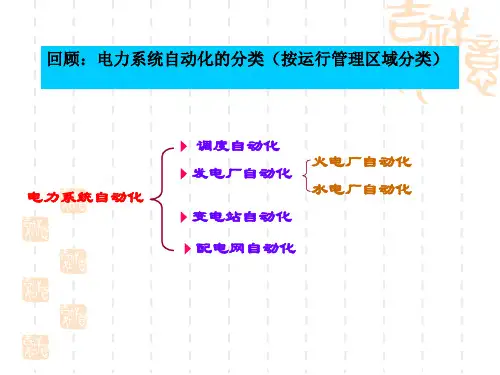

变电站综合自动 化配置变电站自动化系统的配置原则
综合自动化系统配置的指导思想（二）
⑤ ⑥
⑦
⑧
⑨
IED采用面向电气间隔配置，且应提升IED集成度 以简化接线。 同一站采用同一系列的产品以降低系统的调试维 护工作量。（减少多方协调） 暂不实施 IEC61850 标准时，站内设备推荐使用 IEC103协议。 单主机系统采用 Windows 或 Linux 操作系统（简 单），多机系统采用UNIX操作系统（可靠），历 史数据库应采用商用数据库（开放）。 监控系统的监控软件除能实现常规 SCADA 功能外， 还应能实现站内保护设备故障信息显示和分析。 （功能集成，很强的实用性）
2.4
变电站自动化系统的典型配置
2.4
变电站自动化系统的典型配置
典型变电站配置举例： 某 110KV 降压变电站，设置两台 110/10KV 变压器，110KV侧采用内桥接线，10KV侧采用 单母线分段，每段母线配一组双 Y 接线电容器 和一组消弧变。 基本思想： 采用分层分布的综合自动化系统，将110KV 间隔相关二次设备、主变相关二次设备、公用 二次设备、网络设备及通信管理机集中组屏， 布置在中控室内，其余设备则就地安装在高压 柜中。
2.4
变电站自动化系统的典型配置
一、主控室布置： 后台计算机系统 配置 PC 机或工控机、打印机、音响各一套，安装 监控系统软件，完成变电站当地监控、自动控制、 故障分析、设备维护等功能。 第一面屏：110KV线路屏 配置两台测控装置（含110KV线路操作箱）、一台 备自投装置（含桥开关操作箱），两测控装置各 完成一条进线的测控，备自投装置完成进线互投、 桥开关自投以及桥开关自身的保护测控。
2.4
变电站自动化系统的典型配置
二、10KV高压室布置 10KV出线间隔（16套） 16 套馈线保护测控一体化装置，就地安装在开关 柜上，完成相关的保护、测控、录波、远传等功 能 10KV电容器间隔（2套） 2套电容器保护测控一体化装置，就地安装在开关 柜上，除完成常规的保护、测控、录波、远传等 功能外，每套还需实现完成两路零序过压保护。 10KV消弧接地间隔（2套） 2套接地变保护测控一体化装置，就地安装在接地 柜上，除完成常规的保护、测控、录波、远传等 功能外，还需提供消弧消谐功能。
2.4
变电站自动化系统的典型配置
10KV PT间隔（2套） 2套PT测控装置，就地安装在PT柜上，除完成常规 测控和电压谐波、母线绝缘监视、PT自动并列等 功能。 10KV分段间隔（1套） 1套备用电源自投及分段保护测控一体化装置，就 地安装在母联柜上，实现分段自投、分段开关的 保护测控等功能。 间隔层网络交换机 16口两套，布置在引线柜，完成10KV两段母线各 间隔的通讯集成。
2.4
变电站自动化系统的配置原则
变电站自动化系统间隔层设备配置原则
根据电力系统微机继电保护技术导则，对使用 3-35kV微机保护装置宜采用保护、测量、控制、通 讯为一体的四合一单元；高压变电所的自动化系统， 因保护配置复杂及安全性的要求，保护与监控必须 分离。据此，宜采取如下配置：



电压等级为35kV/10kV/6kV的间隔层，宜选用保护测控 综合装置，并安装于开关柜上。 电压等级为110kV线路、主变压器保护监控宜组屏安装 于中控室或保护室内。 电压等级220kV及以上的电力设备，保护监控应独立配 置；并组屏安装于中控室或保护室内。
2.4
变电站自动化系统的典型配置
第二、三面屏：变压器保护测控屏 每台主变配置一套主变测控装置，另外独立配置变压器主 保护、后备保护和非电量保护。主变测控装置同时完成档 位和温度采集，以及档位调节和接地刀的遥控） 第四面屏：公共信息屏 配置一台通信管理机、一台公共测控装置、一台 GPS装置、 一台逆变电源，一台网络交换机。通讯管理机完成于远方 系统的信息交互，公共测控装置完成直流屏、交流屏、火 灾、保安等设备的信号采集。GPS以IRIG-B码完成全站IED 设备的对时，以网络或串行通信完成监控主机的对时。网 络交换机，完成站控层设备的通讯。
