微机原理实验之_分支程序、循环程序设计

合集下载

微机原理与应用综合实验—循环程序设计

94 A2:PUSH AX 95 MOV DL,' ' 96 MOV AH,2 97 INT 21H 98 POP AX 99 ADD AX,BX 100 SHL AX,1 101 RET 102 A3:PUSH AX 103 MOV DL,' ' 104 MOV AH,2 105 INT 21H 106 POP AX 107 SUB AX,BX 108 SHL AX,1 109 RET 110 111 RET 112 CHRAC ENDP 113 MOV AH,4CH 114 INT 21H 115 CODE ENDS 116 END MAIN
45 ;********************************************** 46 INPUTPRO PROC NEAR 47 PUSH CX ;保护现场 48 PUSH AX 49 PUSH BX 50 SHL AX,1 ;得到每一行输入的字符（‘*’、‘ ’）总数 51 MOV CX,0001H 52 LOP:CALL CHRAC 53 INC CX ;CX自加 54 CMP CX,AX 55 JNA LOP;判断相等就换行 56 POP BX 57 POP AX ;恢复现场 58 POP CX 59 RET 60 INPUTPRO ENDP 61 ;********************************************** 62 ;子程序：输入每一个‘*’和‘ ’和0AH(换行字符) 63 ;********************************************** 64 CHRAC PROC NEAR 65 CMP CX,AX 66 JZ A1; 67 MOV DL,'*' 68 69 SHR AX,1 ;满足空格的条件 70 SUB AX,BX 71 CMP CX,AX 72 JNA A2 73 ADD AX,BX 74 ADD AX,BX 75 CMP CX,AX 76 JNB A3 77 78 SUB AX,BX 79 SHL AX,1 80 PUSH AX 81 MOV AH,2 82 INT 21H 83 POP AX 84 RET 85 A1:PUSH AX 86 MOV DL,0DH 87 MOV AH,2 88 INT 21H 89 MOV DL,0AH 90 MOV AH,2 91 INT 21H 92 POP AX 93 RET

微机原理分支程序设计实验

微机原理分支程序设计实验微机原理是计算机科学与技术专业的核心课程之一、在这门课程中，学生需要学习计算机的基本原理和体系结构，并通过实验来巩固所学的知识。

本文将介绍一个关于分支程序设计的微机原理实验。

实验背景：分支程序是计算机中的一种非线性控制结构，它根据条件的不同选择不同的执行路径。

分支程序设计是计算机编程中非常重要的一部分，也是实际应用中经常会遇到的情况之一、通过这个实验，学生将学会如何使用分支结构来解决实际问题。

实验目的：1.了解分支程序设计的基本概念和原理。

2.掌握使用条件语句和循环语句来实现分支程序。

3.通过实际案例分析和编程实践，巩固所学的知识。

实验内容：本实验以学生成绩管理系统为例，通过判断学生的成绩等级来计算总评成绩，并输出等级信息。

分支程序设计的思路如下：1.输入学生的成绩。

2.根据成绩的范围判断学生的等级。

3.根据等级计算总评成绩。

4.根据总评成绩输出相应的等级信息。

实验步骤：1.在开发环境中创建一个新的项目，并新建一个名为“GradeManage”的源文件。

2.在源文件中定义一个成绩变量和一个等级变量，并使用输入函数从键盘读取学生的成绩。

3.使用条件语句根据成绩的范围判断学生的等级，并将等级赋值给等级变量。

4.使用条件语句根据等级计算总评成绩，并将结果赋值给一个总评成绩变量。

5.使用条件语句根据总评成绩输出相应的等级信息。

6.在屏幕上显示输出结果。

7.编译并运行程序，进行测试。

实验总结：通过本实验，我学会了如何设计并实现一个简单的分支程序。

在实验过程中，我深入了解了分支结构的原理和使用方法，并通过编程实践巩固了所学的知识。

分支程序设计在实际应用中非常广泛，掌握这一技能对于计算机科学与技术专业的学生来说非常重要。

在今后的学习和工作中，我将继续探索和学习更多关于分支程序设计和其他相关知识，以提高自己的编程能力。

微机实验分支程序设计

微机实验分支程序设计微机实验是计算机科学与技术专业学生的重要实践环节，其中分支程序设计是程序设计中的一项基础技能。

分支程序设计指的是在程序中根据条件判断，执行不同的代码路径。

这种设计可以使得程序更加灵活，能够根据不同的输入或状态做出相应的反应。

一、分支程序设计概述分支程序设计通常涉及到条件语句的使用，如`if`、`switch`等。

在微机实验中，分支程序设计的应用非常广泛，包括但不限于数据处理、用户交互、错误处理等方面。

二、分支程序设计的基本结构1. 条件判断：程序首先需要对某个条件进行判断，这个条件可以是一个变量的值、用户输入或者程序的状态等。

2. 执行路径：根据条件判断的结果，程序将选择执行不同的代码块。

在`if`语句中，通常会有两个执行路径：条件为真时执行的代码块和条件为假时执行的代码块。

3. 嵌套分支：在复杂的程序设计中，分支可以嵌套使用，即在一个分支的内部再进行条件判断和分支选择。

三、分支程序设计的应用场景1. 用户输入验证：在用户输入数据后，程序需要验证输入的有效性，根据验证结果执行不同的操作。

2. 错误处理：当程序运行过程中出现错误时，通过分支程序设计可以对错误进行分类处理。

3. 功能选择：在具有多个功能的程序中，用户可以通过选择来决定执行哪个功能。

四、分支程序设计的实现以C语言为例，分支程序设计的基本实现如下：```c#include <stdio.h>int main() {int choice;printf("请输入一个数字（1-5）：");scanf("%d", &choice);if (choice == 1) {printf("你选择了选项1。

\n");} else if (choice == 2) {printf("你选择了选项2。

\n");} else if (choice == 3) {printf("你选择了选项3。

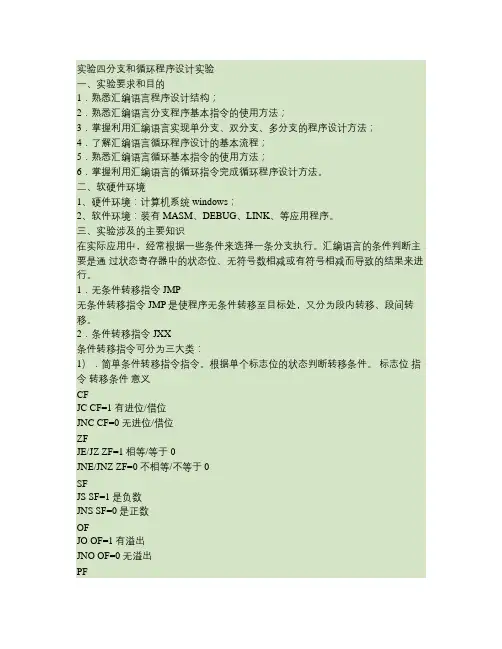

实验四分支和循环程序设计实验(精)

实验四分支和循环程序设计实验一、实验要求和目的1．熟悉汇编语言程序设计结构；2．熟悉汇编语言分支程序基本指令的使用方法；3．掌握利用汇编语言实现单分支、双分支、多分支的程序设计方法；4．了解汇编语言循环程序设计的基本流程；5．熟悉汇编语言循环基本指令的使用方法；6．掌握利用汇编语言的循环指令完成循环程序设计方法。

二、软硬件环境1、硬件环境：计算机系统 windows；2、软件环境：装有 MASM、DEBUG、LINK、等应用程序。

三、实验涉及的主要知识在实际应用中，经常根据一些条件来选择一条分支执行。

汇编语言的条件判断主要是通过状态寄存器中的状态位、无符号数相减或有符号相减而导致的结果来进行。

1．无条件转移指令 JMP无条件转移指令 JMP是使程序无条件转移至目标处，又分为段内转移、段间转移。

2．条件转移指令 JXX条件转移指令可分为三大类：1）．简单条件转移指令指令。

根据单个标志位的状态判断转移条件。

标志位指令转移条件意义CFJC CF=1 有进位/借位JNC CF=0 无进位/借位ZFJE/JZ ZF=1 相等/等于 0JNE/JNZ ZF=0 不相等/不等于 0SFJS SF=1 是负数JNS SF=0 是正数OFJO OF=1 有溢出JNO OF=0 无溢出PFJP/JPE PF=1 有偶数个 1JNP/JPO PF=0 有奇数个 12）．无符号数条件转移指令。

假设在条件转移指令前使用比较指令，比较两个无符号数A，B，指令进行的的操作是 A-B，其转移指令如下：指令转移条件意义JA/JNBE CF=0 AND ZF=0 A>BJAE/JNB CF=0 OR ZF=1 A>=BJB/JNAE CF=1 AND ZF=0 A<BJBE/JNA CF=1 OR ZF=1 A<=B3）.带符号数条件转移指令。

指令转移条件意义JG/JNLE SF=OF AND ZF=0 A>BJGE/JNL SF=OF OR ZF=1 A>=BJL/JNGE SF OF AND ZF=0 A<BJLE/JNG SF OF OR ZF=1 A<=B四、实验内容与步骤1、判断方程 AX2+BX+C=0是否有实根。

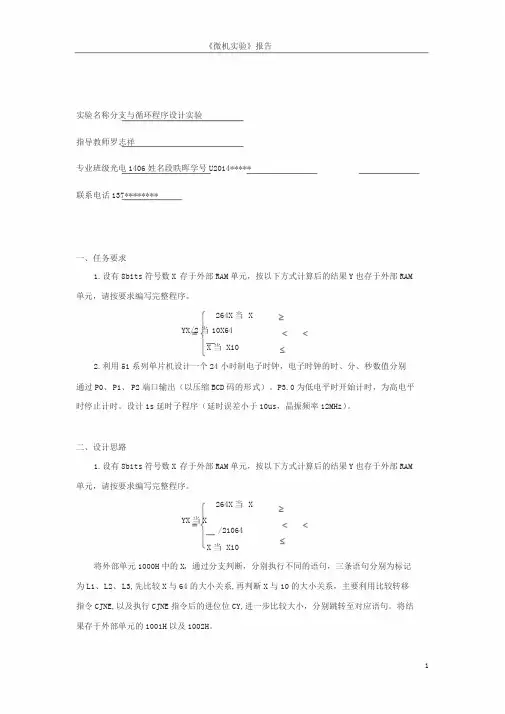

分支与循环程序设计实验报告

实验名称分支与循环程序设计实验指导教师罗志祥专业班级光电1406姓名段昳晖学号U2014*****联系电话137********一、任务要求1.设有8bits符号数X存于外部RAM单元，按以下方式计算后的结果Y也存于外部RAM单元，请按要求编写完整程序。

264X当XYX/2当10X64X当X102.利用51系列单片机设计一个24小时制电子时钟，电子时钟的时、分、秒数值分别通过P0、P1、P2端口输出（以压缩BCD码的形式）。

P3.0为低电平时开始计时，为高电平时停止计时。

设计1s延时子程序（延时误差小于10us，晶振频率12MHz）。

二、设计思路1.设有8bits符号数X存于外部RAM单元，按以下方式计算后的结果Y也存于外部RAM单元，请按要求编写完整程序。

264X当XYX当X/21064X当X10将外部单元1000H中的X，通过分支判断，分别执行不同的语句，三条语句分别为标记为L1、L2、L3,先比较X与64的大小关系,再判断X与10的大小关系，主要利用比较转移指令CJNE,以及执行CJNE指令后的进位位CY,进一步比较大小，分别跳转至对应语句。

将结果存于外部单元的1001H以及1002H。

1专业资料整理2.利用51系列单片机设计一个24小时制电子时钟，电子时钟的时、分、秒数值分别通过P0、P1、P2端口输出（以压缩BCD码的形式）。

P3.0为低电平时开始计时，为高电平时停止计时。

设计1s延时子程序（延时误差小于10us，晶振频率12MHz）。

主程序设计三层循环，分别对应时、分、秒，最内层安放一秒延时程序。

利用R0、R1、R2计数，R3保存分钟数、R4保存小时数，最内层循环60次，中循环循环1次，中循环60 秒，外循环循环1次，外循环循环24次，清零。

其中对端口显示的秒数、分钟数、时间数，进行二进制修正。

利用循环来设计延时程序，合理计算语句长度，以及循环次数。

程序运行时修正P3.0的值，可以实现暂停计数和继续的功能。

微机原理实验之 - 分支程序循环程序设计

微机原理实验之 - 分支程序、循环程序设计实验三分支程序、循环程序设计实验一、实验目的1.掌握分支程序的结构。

2.掌握分支程序的设计、调试方法。

3.加深对循环结构的理解。

4.掌握循环结构程序设计的方法以及调试方法。

二、实验设备PC机一台，TD-PITE实验装置一套。

三、实验内容：设计一数据块间的搬移程序。

设计思想：程序要求把内存中一数据区（称为源数据块）传送到另一存储区（称为目的数据块）。

源数据块和目的数据块在存储中可能有三种情况，如图1所示。

图3-1 源数据块与目的数据块在存储中的位置情况对于两个数据块分离的情况，如图3-1（a），数据的传送从数据块的首地址开始，或从数据块的末地址开始均可。

但是对于有重叠的情况，则要加以分析，否则重叠部分会因“搬移”而遭到破坏，可有如下结论：当源数据块首地址＜目的块首地址时，从数据块末地址开始传送数据，如图3-1（b）所示。

当源数据块首地址＞目的块首地址时，从数据块首地址开始传送数据，如图3-1（c）所示。

参考流程：如图3-2所示。

图3-2 程序流程图实验程序STACK SEGMENT STACK DW 64 DUP(?) STACK ENDSCODE SEGMENTASSUME CS:CODESTART: MOV CX, 0010H MOV SI, 3100HMOV DI, 3200H CMP SI, DI JA A2 ADD SI, CX ADD DI, CX DEC SI DEC DI MOV AL, [SI] MOV [DI], AL DEC SIA1:DEC DI DEC CX JNE A1 JMP A3MOV AL, [SI] MOV [DI], AL INC SI INC DI DEC CX JNE A2 JMP A3 ENDS END STARTA2:A3: CODE实验步骤1. 按流程图编写实验程序，经编译、链接无误后装入系统；2. 用E命令在以SI为起始地址的单元中填入16个数；3. 运行程序，然后再停止运行；4. 通过D命令查看DI为起始地址的单元中的数据是否与SI单元中数据相同；5. 通过改变SI、DI的值，观察在三种不同的数据块情况下程序的运行情况，并验证程序的功能。

微机原理与汇编语言实验循环程序设计实验

微机原理与汇编语言实验报告姓名x x x学号xxxxxx 专业班级计科x班课程名称微机原理与汇编语言实验日期2014.10.22实验名称循环程序设计实验成绩一、实验目的1、掌握循环程序的设计方法。

2、掌握比较指令、转移指令和循环指令的使用方法。

3、进一步掌握调试工具的使用方法。

二、实验内容1、实验原理(1)键盘输入的十进制数如368在计算机中是以33H，36H，38H形式存放的，如何将它们转换为一个二进制数101110000B，以便对累加循环的循环次数进行控制是本程序首先要解决的问题(2)累加结果为一个16位的二进制数，为了显示结果，必需把它们转换为十进制数2、实验步骤（1）流程图（2）实验源码.model small.stack ;定义堆栈段.data ;定义数据段inf1 db "Please input a number(1-627):$"inf2 db 0ah, 0dh, "1+2+......+$"ibuf db 7, 0, 6 dup(0)obuf db 6 dup(0).codestart: mov ax, @datamov ds, axmov dx, offset inf1;将屏幕输入的十进制数(存放于ibuf)转化为二进制数存储于ax 中mov ah, 09hint 21hmov dx, offset ibufmov ah, 0Ahint 21hmov cl, ibuf+1mov ch, 0mov si, offset ibuf+2mov ax, 0loop1: mov dx, 10mul dxand byte ptr [si], 0Fhadd al, [si] 从键盘输入一个十进制数，并将其转换为二进制数，存放在AX中开始结束素、、(CX)-1=0累加循环次数送CX（MOV CX,AX）AX清0（AX中存放累加和）BX送1（BX存放每次循环累加的数，每循环一次，BX值加1）ADD AX，BXINC BX累加和（在AX中）转换为十进制数并显示YNadc ah, 0inc siloop loop1mov cx, ax ;计算1+2+3+...+nmov ax, 0mov bx, 1loop2: add ax, bxinc bxloop loop2mov di, offset obuf+6 ;将ax中的二进制数转换为十进制数并以ascii的形式存于obufmov byte ptr [di], '$'mov bx, 10loop3: mov dx, 0div bxadd dl, 30hdec dimov [di], dlor ax, axjnz loop3dec dimov [di], '='mov dx, offset inf2 ;结果输出mov ah, 09hint 21hmov cl, ibuf+1 ;显示nmov ch, 0mov si, offset ibuf+2loop4: mov dl, [si]add dl, 30hinc simov ah, 02hint 21hloop loop4mov dx, dimov ah, 09hint 21hmov ax, 4c00hint 21hend start实验习题1源码：; multi-segment executable file template..model small ;定义程序的存储模式(small表示小型模式).stack ;定义堆栈段.data ;定义数据段inf1 db 0ah, 0dh, "1+2+......+$"obuf1 db 6 dup(0)obuf2 db 7 dup(0) ;除了六位数字外还要有一个=号.codestart: mov ax, @datamov ds, axmov dx, offset inf1 ;输出 1+2+......+mov ah, 09hint 21hmov ax, 0 ;计算1+2+3+...+nmov bx, 1loop1: add ax, bxinc bxcmp ax, 60000jbe loop1push ax ;将最终结果备份入栈push bx ;将n备份pop cxmov di, offset obuf1+5;将cx二进制数转换为十进制数并以ascii的形式存于obuf1mov byte ptr [di], '$'mov ax, cxmov bx, 10loop2: mov dx, 0div bxadd dl, 30hdec dimov [di], dlor ax, axjnz loop2mov dx, di ;输出nmov ah, 09hint 21hpop axmov di, offset obuf2+6;将ax中的二进制数转换为十进制数并以ascii的形式存于obuf2mov byte ptr [di], '$'mov bx, 10loop3: mov dx, 0div bxadd dl, 30hdec dimov [di], dlor ax, axjnz loop3dec dimov [di], '='mov dx, di ;=输出结果mov ah, 09hint 21hmov ax, 4c00hint 21hend start实验习题2源码：; multi-segment executable file template..model small ;定义程序的存储模式(small表示小型模式).stack ;定义堆栈段.data ;定义数据段inf1 db 'Please input six num:', 0ah, 0dh, '$'inf2 db 'sum:$'obuf0 db 0ah, 0dh, '$'ibuf db 5, 0, 4 dup(0)obuf db 6 dup(0).codestart: mov ax, @datamov ds, axmov dx, offset inf1 ;输出提示信息mov ah, 09hint 21hmov bx, 6 ;设置外层循环次数loop1: mov dx, offset ibufmov ah, 0Ahint 21hmov cl, ibuf+1 ;设置内层循环次数mov ch, 0mov si, offset ibuf+2mov ax, 0loop2: mov dx, 10 ;将屏幕输入的十进制数(存放于ibuf)转化为二进制数存储于ax中 mul dxand byte ptr[si], 0Fhadd al, [si]adc ah, 0inc siloop loop2push ax ;将结果入栈保存mov dx, offset obuf0 ;回车换行mov ah, 09hint 21hdec bxcmp bx, 0jnz loop1mov cx, 6mov ax, 0loop3: pop bxadd ax, bxloop loop3mov di, offset obuf+5;将ax中的二进制数转换为十进制数并以ascii的形式存于obuf mov byte ptr [di], '$'mov bx, 10loop4: mov dx, 0div bxadd dl, 30hdec dimov [di], dlor ax, axjnz loop4mov dx, offset inf2 ;输出提示信息mov ah, 09hint 21hmov dx, dimov ah, 09hint 21hmov ax, 4c00hint 21hend start实验习题3源码：; multi-segment executable file template..model small ;定义程序的存储模式(small表示小型模式) .stack ;定义堆栈段.data ;定义数据段inf db "Please input a num(0-65535):$"inf2 db 0ah, 0dh, "The num of 1:$"ibuf db 6, 0, 5 dup(0)obuf db 6 dup(0).codestart: mov ax, @datamov ds, axmov es, axmov ah, 09h ;输出提示信息Please input a num:mov dx, offset infint 21hmov ah, 0Ah ;接收一个无符号十进制整数（小于65536）mov dx, offset ibufint 21hmov ax, 0mov cl, ibuf+1;将屏幕输入的十进制数(存放于ibuf)转化为二进制数存储于ax中mov ch, 0mov si, offset ibuf+2loop1: mov dx, 10mul dxand byte ptr[si], 0Fhadd al, [si]adc ah, 0inc siloop loop1mov bx, 0loop2: shr ax, 1adc bx, 0cmp ax, 0jnz loop2mov ax, bxmov di, offset obuf+5;将ax中的二进制数转换为十进制数并以ascii的形式存于obufmov byte ptr [di], '$'mov bx, 10loop3: mov dx, 0div bxadd dl, 30hdec dimov [di], dlor ax, axjnz loop3mov ah, 09h ;输出提示信息The num of 1:mov dx, offset inf2int 21hmov ah, 09h ;将统计结果在屏幕上显示出来mov dx, diint 21hmov ax, 4c00hint 21hend start实验习题4源码：; multi-segment executable file template..model small ;定义程序的存储模式(small表示小型模式).stack ;定义堆栈段.data ;定义数据段N equ 5ibuf db 4, 0, 3 dup(0)inf1 db 'Please input N num(0-255):', 0ah, 0dh, '$'inf2 db 'Sort:', 0ah, 0dh, '$'buf db N dup(0)obuf2 db 4 dup(0)obuf db 0ah, 0dh, '$'.codestart: mov ax, @datamov ds, axmov dx, offset inf1 ;输出提示信息mov ah, 09hint 21hmov di, offset bufmov bx, N ;设置外层循环次数loop1: mov dx, offset ibufmov ah, 0Ahint 21hmov cl, ibuf+1 ;设置内层循环次数mov ch, 0mov si, offset ibuf+2mov ax, 0loop2: mov dx, 10 ;将屏幕输入的十进制数(存放于ibuf)转化为二进制数存储于ax中 mul dxand byte ptr[si], 0Fhadd al, [si]inc siloop loop2mov [di], alinc dimov dx, offset obuf ;回车换行mov ah, 09hint 21hdec bxcmp bx, 0jnz loop1mov bx, N-1 ;比较大小mov cx, bxmov dx, bxmov di, offset bufloop3: mov si, dimov al, [di]inc siloop4: cmp [si], aljbe loop5mov al, [si]mov ah, [di]mov [si], ahmov [di], alloop5: inc siloop loop4dec dxmov cx, dxinc didec bxcmp bx, 0jne loop3mov dx, offset inf2 ;输出提示信息mov ah, 09hint 21h;结果输出mov cx, Nmov si, offset bufloop6: mov di, offset obuf2+3;将buf中的二进制数转换为十进制数并以ascii的形式存于obuf2,并输出 mov byte ptr [di], '$'mov bx, 10mov al, [si]mov ah, 0loop7: mov dx, 0div bxadd dl, 30hdec dimov [di], dlor ax, axjnz loop7mov dx, dimov ah, 09hint 21hmov dx, offset obufmov ah, 09hint 21hinc siloop loop6mov ax, 4c00hint 21hend start3、实验结果（1）实验结果（2）实验习题1程序流程图：（3）实验习题2（4）实验习题3（5）实验习题4三、实验总结1）通过本次实验我掌握循环程序的设计方法，掌握比较指令、转移指令和循环指令的使用方法，进一步掌握了调试工具的使用方法。

微机原理及接口技术实验指导书

微机原理及接口技术实验指导书书写实验名称时请按下表内容填写：实验一、熟悉实验运行环境实验一、实验目的1、熟悉汇编语言程序的调试环境2、掌握部分DEBUG命令二、实验内容编写一个汇编语言程序，计算1+2+3+…+99+100，并将结果存入SUM字单元。

通过调试程序熟悉汇编语言的上机操作过程及部分命令。

三、上机操作过程1、建立ASM文件(编辑源程序)使用编辑程序EDIT在磁盘上建立源程序EX.ASM例如：D:\MASM>EDIT EX.ASM用MASM程序产生OBJ文件源文件建立后，就要用汇编程序对源文件汇编，汇编后产生二进制的目标文件(OBJ文件)例如：D:\MASM>MASM EX3 、用LINK程序产生EXE文件汇编程序已产生出二进制的目标文件(OBJ)，但OBJ文件并不是可执行文件，还必须使用连接程序(LINK)把目标文件转换为可执行的EXE文件例如：D:\MASM>LINK EX4、调试运行在建立了EXE文件后，就可以直接从DOS执行程序。

如果用户程序有错误或者没有直接将结果在终端上显示出来，程序执行完之后无法看见正确的结果。

那么怎么知道程序执行的结果是正确的呢？此外，大部分程序必须经过调试阶段才能纠正程序执行中的错误，得到正确的结果。

这里就要使用调试程序。

例如：D:\MASM>DEBUG EX.EXE①R命令显示或修改寄存器中的内容例如：_R BXBX 0369：059E不作修改，直接回车；否则键入修改内容，并回车②U命令反汇编a、_U[地址] 从指定地址开始，反汇编32个字节。

如果地址省略，则从上一个U命令的最后一条指令的下一个单元开始显示32个字节b、_U[范围] 对指定范围的内存单元进行反汇编例如：_U 04BA：0100 0108③T命令单步执行命令(一次执行一条指令)例如：从代码段的0000H处开始单步执行_R IPIP XXXX： 0000_T④G命令执行命令(执行多条指令)_G 地址1 地址2表示从地址1开始执行指令到地址2结束例如:从代码段的0000H处开始连续执行指令,知道0013H处_R IPIP XXXX: 0000_G 0013⑤D命令显示内存单元的内容a、_D 地址b、_D 范围例如：显示数据段中0000H开始的若干个字节单元的内容_D DS：0000例如：显示数据段中0000H到0010H各字节单元的内容_D DS：0000 0010⑥E命令修改存储单元的内容例如：修改数据段0002H字节单元的内容为0FFH_E DS：0002XXXX：0002 XX FF⑦Q命令退出DEBUG程序实验二、分支程序设计一、实验目的1、掌握分支程序的结构形式2、掌握分支程序的设计方法二、实验内容1、计算分段函数，X 为8位带符号数2、算法分析先将X 的范围确定在－10≤x ≤20之内，除此之外结果全为0，然后计算X+5，再根据结果的符号求绝对值。

微机实验分支和循环程序设计实验

微机实验分支和循环程序设计实验微机实验三分支和循环程序设计实验一、分支程序设计实验1.实验目的1.掌握分支程序的结构。

2掌握分支程序的设计、调试方法。

2.实验设备微机一台3.内容设计一数据块间的搬移程序代码:DATA SEGMENT ;定义数据段ORG 2520H ;输入原数据存放地址 X DB 1,2,3,4,5,6,7 ;1234567的赋值COUNT EQU $-X ;计算数据串长度 ORG 2525H ;输入目的数据存放地址 Y DB 7 DUP(0) ;定义目的数据长度 DATA ENDS ;数据段结束STACK SEGMENT PARA STACK 'STACK' ;定义堆栈段 STAPN DB 100 DUP(?) ;定义100个字节空间 TOP EQU LENGTH STAPN STACK ENDSCODE SEGMENT ;定义代码段MAIN PROC FAR ;过程定义语句ASSUME CS:CODE,DS:DATA,SS:STACK ;段寄存器分别与哪些段有关START:MOV AX,STACK;设置堆栈寄存器MOV SS,AXMOV SP,TOPPUSH DS ;DS入栈保护SUB AX,AX ;AX=0PUSH AX ;段内偏移量0入栈MOV AX,DATA ;数据段基址赋给AXMOV DS,AXLEA AX,X ;取X的地址偏移量LEA BX,Y ;取Y的地址偏移量CMP AX,BX ;比较大小JC FE ;如果AX小于BX,则执行FEJMP FS ;否则执行FSFS: MOV SI,0 ;从前往后复制MOV DI,0MOV CX,COUNT ;确定复制次数CIRCLE1:MOV AL,X[SI] ;MOV不能实现两存储空间赋值,所以先把原始数据存入ALMOV Y[DI],AL ;将数据赋给YINC SI ;SI指向下一个数据INC DI ;DI指向下一个数据LOOP CIRCLE1 ;循环赋值JMP END1 ;循环结束退出 FE: MOV SI,COUNT ;从末尾开始赋值MOV DI,COUNTDEC SI ;指向最后一个数据DEC DIMOV CX,COUNT ;确定循环次数CIRCLE2: MOV AL,X[SI] ;MOV不能实现两存储空间赋值,所以先把原始数据存入ALMOV Y[DI],AL ;将数据赋给YDEC SI ;SI指向下一个数据DEC DI ;DI指向下一个数据LOOP CIRCLE2 ;循环赋值JMP END1 ;循环结束退出END1: RET ;返回dos MAIN ENDP ;MAIN过程结束CODE ENDS ;代码段结束END MAIN ;源代码结束运行结果:若从后往前传:若从前往后传:二、循环程序设计实验1.实验目的(1)加深对循环结构的理解。

微机原理：顺序、分支、循环、子程序设计

[公司名称]实验二顺序、分支、循环、子程序设计微机原理上机实验JonMMx 2000[日期]预习报告零、相关知识1，LEA指令和MOV指令的区别一、顺序结构计算m*n-w，最终结果保存在AX其中m=12, n=12, w=4最终结果为AX=008CH=140Dname "sequence strcture"org 100hMOV AX, 1000HMOV DS, AXMOV SI, 1000HMOV [SI], 12MOV [SI+1], 12MOV [SI+2], 4MOV AL, [SI]MOV BL, [SI+1]MUL BLMOV BX, 0MOV BL, [SI+2]SUB AX, BXHLT二、分支结构在DS数据段偏移地址为DATA开始的顺序80个单元中，存放着某班80个同学的微机原理考试成绩。

现欲编程序统计>=90、89~70、69~60和<60分的人数，并将统计的结果存放在当前数据段偏移地址为BUFFER的顺序单元中name “branch structure”START:MOV DX, 0000HMOV BX, 0000HMOV CX, 80LEA SI, DATALEA DI, BUFFERGOON:MOV AL, [SI]CMP AL, 90JC NEXT3INC DHJMP STORNEXT3:CMP AL, 70JC NEXT5INC DLJMP STOR NEXT5:CMP AL, 60JC NEXT7INC BHJMP STOR NEXT7:INC BL STOR:INC SILOOP GOON MOV [DI], DH MOV [DI+1], DL MOV [DI+2], BH MOV [DI+3], BL HLT三、循环结构在DS所决定的数据段，从偏移地址BUFFER开始顺序存放100个无符号16位数。

现欲编程序将这100个数按大小顺序排序（以下程序使用的是快速排序算法，也可以使用冒泡排序，嵌套两层循环）name “circle structure”LEA DI, BUFFERMOV BL, 99NEXT0:MOV SI, DIMOV CL, BLNEXT3:MOV AX, [SI]ADD, SI, 2CMP AX, [SI]JNC NEXT 5MOV DX, [SI]MOV [SI-2], DXMOV [SI], AXNEXT5:DEC CLJNZ NEXT3DEC BLJNZ NEXT0HLT四、子程序编写程序，完成将一组BCD数转换成16位二进制数。

微机原理第4章循环与分支程序设计

第4章循环与分支程序设计
循环程序设计
循环程序的结构形式循环初始状态循环初始状态
循环控制条件
N
循环体
Y 循环体 N
循环控制条件
Y
第4章循环与分支程序设计
循环程序设计方法【例1】试编制一个程序把BX寄存器内的二进制数用十六进制数的形式在屏幕上显示出来。 1. 如何将二进制数转换为十六进制数？
第4章循环与分支程序设计
循环程序设计方法【例3】在附加段中，有一个首地址为LIST和未经排序的字数组。在数组的第一个字中，存放着该数组的长度，数组的首地址已存放在DI寄存器中，AX寄存器中存放着一个数。要求编制一程序：在数组中查找该数，如果找到此数，则把它从数组中删除。
第4章循环与分支程序设计
Z4 = X4 – Y4
结果存入Z数组。
第4章循环与分支程序设计
【例 5】解题思路
此题实际上是求10个型如 X ± Y 的表达式的值，最后将
存入相应的Z单元中。
1. 为简化操作，利用表达式的特点，可使用循环；
2. 关键的问题显然是如何确定加法或减法；
3. 同时注意到X、Y和Z的下标相同，可用同一个变量或
【例 2】程序清单
循环与分支程序设计
mov cx, 0 repeat : test ax, 0FFFFH jz exit jns shift inc cx shift : shl ax, 1 jmp repeat exit : mov COUNT, cx main endp program ends end start
【例 5】程序清单
第4章循环与分支程序设计
循环程序设计方法【例6】试编制一程序：从键盘输入一行字符，要求第一个键入的字符必须是空格符，如不是，则退出程序；如是，则开始接收键入的字符并顺序存放在首地址为BUFFER的缓冲区(空格符不存入)，直到接收到第二个空格符时退出程序。

汇编(循环、分支、子程序)实验报告

1.设计：
分别为十个成绩、成绩总个数、分段的5个区间申请内存单元，初始化数据段；将AX,BX,CX压栈，保留原始数据。选取第一个成绩，存入AX中，该数据除以10，得到商存入BX，判断商的所属区间，给所属区间加1，继续下一个，循环直到十个全部判断结束，pop出栈，得到属于各区间的成绩个数，程序结束。
2.源程序清单
2.源程序清单
datasegment
xdw 1ah
ydw 0ah
zdw 01h
maxdw ?
dataends ;数据段定义
codesegment
assume ds: data, cs: code
start:
mov ax, data
mov ds, ax ;初始化数据段
mov ax, x
cmp ax, y
《汇编语言程序设计》实验报告
实验名循环、分支、子程序设计实验室实验楼实验日期2014－06－09
一、实验目的及要求
1.熟悉命令格式，功能，加强对指令系统的理解
2．编写简单循环、选择、子程序的结构程序
3．单步跟踪调试，观察寄存器的变化和指令执行的结果
二、实验环境
硬件环境：一台微型计算机
软件环境：windows xp,debug环境，masm
2.源程序清单
datarea segment；定义数据段
buffer db 80 dup(?) ;预申请了以buffer为首地址的内存单元
flag db ?
datarea ends
prognam segment；定义编码段
main proc far
assume cs:prognam,ds:datarea
(5).初始数据段
(6).分别将AX，BX，CX，SI压栈，保留初始数据，

分支与循环程序设计实验

一. 实验目的及实验环境实验目的：实验目的：1、掌握分支程序的设计方法。

、掌握分支程序的设计方法。

2、掌握宏定义及宏调用的基本方法。

、掌握宏定义及宏调用的基本方法。

3、了解小写和大写字母的ASCII 码表示及其转换方法。

了解数字及其它字符在的ASCII 码表示方法。

码表示方法。

4、掌握循环程序的设计方法。

、掌握循环程序的设计方法。

5、掌握比较指令、转移指令和循环指令的使用方法。

6、进一步掌握调试工具的使用方法、进一步掌握调试工具的使用方法实验环境：实验环境：80x86系列微型计算机一台以及进行汇编语言程序设计所必需的编程工具（文本编辑器、（文本编辑器、ASM.EXE ASM.EXE ASM.EXE、、LINK.EXE LINK.EXE、、DEBUG.EXE DEBUG.EXE））二. 实验内容 1、从键盘输入一字符，判断该字符是小写字母、大写字母、数字或其它字符。

若输入为小写字母，显示“若输入为小写字母，显示“You Input a Lowercase Letter You Input a Lowercase Letter You Input a Lowercase Letter！！”；若输入为大写字母，写字母，显示显示显示““You Input a Uppercase Letter Letter！！”；若输入为数字，若输入为数字，显示显示“You Input a Digit Input a Digit！！”；若输入为其它字符，显示“若输入为其它字符，显示“You Input Other Letter You Input Other Letter You Input Other Letter！！”。

2、计算1+2+……n=?n=?，其中，其中n 通过键盘输入。

要求在屏幕上提供如下信息：上提供如下信息：Please input a number(1~627): ；出现此信息后通过键盘输入一个小于628的无符号整数1+2+1+2+……..n=sum ；其中n 为用户输入的数，为用户输入的数，sum sum 为所求的累加和为所求的累加和程序运行情况如下图所示（说明：图中所运行程序允许累加和不大于一个32位二进制数所能表示的范围）。

微机原理实验指导书 (1)

实验一系统操作及程序调试举例1.实验目的学习并掌握实验系统的基本操作，为以后的实验打下基础。

2．实验设备DICE-8086B实验系统一台3．实验准备工作系统一经连好，检查无误后，就可以通电运行。

系统提供两种启动方式，即：系统自动完成后，显示器上会显示“>”提示符，等待键入操作命令。

4．实验内容及步骤（1）系统操作练习（一）要求：从3500内存单元开始建立0～15共16个数据。

程序流程图如下：实验步骤①输入与修改：在“﹥”提示符下键入A2000，此时显示器上将会显示程序的段地址CS和偏移地址IP（=2000H），接着就可以在光标处输入程序。

注：在输入过程中，若发现本行有错误，则可以按“ ”键删除并重新输入；若回车后系统提示“ERROR！”，则要在原地址指针处重新正确输入。

输入程序后可通过反汇编查看程序。

（U操作）②程序运行：在DICE-8086B实验系统上，程序的运行方式有单步、连续和断点运行几种方式。

可参考（T操作，G操作，GB操作等）③内存单元的修改与显示：用（D操作）可显示内存单元的内容，用（E操作）可修改内存单元的内容。

（分别参考前）。

④运行程序观察从3500H单元开始连续存放的16个数据为多少？任意修改AX的值，再运行程序，显示运行结果是否正确？流程图及参考程序如下：地址机器码助记符注释2000 BF 3500 MOV DI,3500 ；设数据区首址2003 B9 0010 MOV CX,0010 ；字节数送CX2006 B8 0000 MOV AX,00002009 9E SAHF200A 88 05 MOV B[DI],AL ；写入一字节200C 47 INC DI ；修改地址指针200D 40 INC AX ；修改数据200E 27 DAA ；十进制调整200F E2 F9 LOOP 200A ；未填完转移2011 CD 00 INT（2）系统操作练习（二）要求：将内存3500单元开始的0～15共16个数传递到3600单元开始的数据区中。

微机原理实验3分支程序设计

微机原理实验3分支程序设计物理与机电工程系（2022——2022学年第一学期）《分支程序设计》上机实验报告一、实验目的：1.掌握分支程序的基本结构和设计方法。

2.掌握分支程序上机运行和调试方法。

3.熟悉DEBUG的使用。

二、实验内容：1某0某0,要求某和y存放在内存单元中，并将判1.用分支结构设计程序实现符号函数y01某0断的结果在屏幕上显示输出。

2.在键盘上输入一个字符，判断是否为小写字母，若不是，显示错误信息，若是，则将其转换为大写字母并显示。

3.在键盘上输入一个字符，判断它是一个数字、大写字母还是小写字母，若为数字，则显示digital，若为字母，显示letter，否则，显示other。

4.将字节型变量某的低四位（一位十六进制数）以十六进制数的形式显示。

三、实验过程：1某0某0的源程序，汇编源程序，运行1.根据要求用分支结构设计编辑实现符号函数y01某0MASMFORWINDOWS软件，打开写好的程序，源程序即用p指令逐条执行的寄存器变化及指令逐条含义如下：DATASSEGMENT;定义数据段某db-6;存入某的值，比如此处取某=-6ydbdadb'y=1','$'dendb'y=0','$'某iaodb'y=-1','$'DATASENDSSTACKSSEGMENT;定义堆栈段三、实STACKSENDSCODESSEGMENT;定义代码段ASSUMECS:CODES,DS:DATAS,SS:STACKSSTART:MOVA某,DATASMOVDS,A某;初始化moval,某;某=-6送入ALcmpal,0;将AL与0比较大小JLne某t;（小于转移，SF!=0且ZF=0）小于转移到ne某tjgne某t1;（大于转移，SF=0F且ZF=0）大于转移到ne某t1movy,0;将存入ylead某,den;取den的偏移地址送D某movah,09h;9存入AHint21h;调用9号功能键，显示den的内容‘y=0’jmpne某t2;无条件转移到ne某t2ne某t1:movy,1;1送入ylead某,da;取da的偏移地址放D某movah,09hint21h;调用9号功能显示da的内容‘y=1’jmpne某t2;无条件转移到ne某t2ne某t:movy,-1;-1放ylead某,某iao;取某iao的偏移地址放D某中movah,09hint21h;调用9号功能显示某iao的内容‘y=-1’ne某t2:MOVAH,4CH;调用返回DOS功能INT21H;返回DOSCODESENDS;代码段结束ENDSTART;汇编结束，起始运行地址为START程序流程图如下：四、实五、实六、教开始定义段和输出字符串存入自变量某初始化某送AL与0比较取Y=-1偏移地址送D某Y小于否？N大与否？N取Y=0偏移地址送D某Y取Y=1偏移地址送D某调用9号功能键输出返回DOS功能调用结束调试过程如下：2.根据要求，在键盘上输入一个字符，判断是否为小写字母，若不是，显示错误信息，若是，则将其转换为大写字母并显示，写出源程序，汇编源程序，运行MASMFORWINDOWS软件，打开写好的程序，源程序即用p指令逐条执行的寄存器变化及指令逐条含义如下：DATASSEGMENT;定义数据段ydb'error','$';定义输出字符串DATASENDSSTACKSSEGMENT;定义堆栈段STACKSENDSCODESSEGMENT;定义代码段ASSUMECS:CODES,DS:DATAS,SS:STACKSSTART:MOVA某,DATAS;初始化MOVDS,A某movah,1;1放AHint21h;调用1号功能，输入一个字符cmpal,61h;与61H比较大小。

实验四分支和循环程序设计实验(设计性实验)

内存0770:0000到0007存有字节型字符串，0008中的值07H就是字符串的长度； 0009到0015存有字型字符串，0017中的05H是该字符串的长度；
五、心得体会
这次实验内容所用到的方法基本是在之前实验中就有用到过的，只不过在学习了循环之
后再编得得程序相比之前的实验程序更加简练，逻辑性更强。通过这次练习，我对这些跳转指令也运用的更加熟练和灵活。用熟这些指令我认为是编好汇编程序的基础，毕竟一个像样的程序是少不了使用循环的。合理的运用才能编出好程序。
INC CMP JNZ MOV MOV MOV DEC DEC DEC L2:
SI STRING1[SI],'$' ;判断字符是否为'$' L1 LENGTH1,CX ;循环结束时CX为字符串个数 SI,0 CX,0 CX SI SI
INC CX INC SI INC SI CMP STRING2[SI],'$' ;判断字符是否为'$' JNZ L2 MOV LENGTH2,CX ;循环结束时CX为字符串个数 MOV AH,4CH INT 21H CODES ENDS END START 程序结果：
MOV AL,NB IMUL NB MOV BX,AX MOV AL,NA IMUL NC MOV CX,4 IMUL BX CMP BX,AX JS NONE INC TAG MOV AL,TAG NONE: MOV AH,4CH INT 21H CODES ENDS END START 运行结果：
JMP SHURU DA: MOV DL,DAXIE MOV AH,2 INT 21H JMP SHURU XIAO: MOV DL,XIAOXIE MOV AH,2 INT 21H JMP SHURU FINISH: MOV AH,4CH INT 21H CODES ENDS END START 程序结果：

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实验三分支程序、循环程序设计实验
一、实验目的
1.掌握分支程序的结构。

2.掌握分支程序的设计、调试方法。

3.加深对循环结构的理解。

4.掌握循环结构程序设计的方法以及调试方法。

二、实验设备
PC机一台，TD-PITE实验装置一套。

三、实验内容：
设计一数据块间的搬移程序。

设计思想：程序要求把内存中一数据区（称为源数据块）传送到另一存储区（称为目的数据块）。

源数据块和目的数据块在存储中可能有三种情况，如图1所示。

图3-1 源数据块与目的数据块在存储中的位置情况
对于两个数据块分离的情况，如图3-1（a），数据的传送从数据块的首地址开始，或从数据块的末地址开始均可。

但是对于有重叠的情况，则要加以分析，否则重叠部分会因“搬移”而遭到破坏，可有如下结论：
当源数据块首地址＜目的块首地址时，从数据块末地址开始传送数据，如图3-1（b）所示。

当源数据块首地址＞目的块首地址时，从数据块首地址开始传送数据，如图3-1（c）所示。

参考流程：如图3-2所示。

图3-2 程序流程图
实验程序
STACK SEGMENT STACK
DW 64 DUP() STACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: MOV CX, 0010H
MOV SI, 3100H
MOV DI, 3200H
CMP SI, DI
JA A2
ADD SI, CX
ADD DI, CX
DEC SI
DEC DI
A1: MOV AL, [SI]
MOV [DI], AL
DEC SI
DEC DI
DEC CX
JNE A1
JMP A3
A2: MOV AL, [SI]
MOV [DI], AL
INC SI
INC DI
DEC CX
A3: JMP A3
CODE ENDS
END START
实验步骤
1. 按流程图编写实验程序，经编译、链接无误后装入系统；
2. 用E命令在以SI为起始地址的单元中填入16个数；
3. 运行程序，然后再停止运行；
4. 通过D命令查看DI为起始地址的单元中的数据是否与SI单元中数据相同；
5. 通过改变SI、DI的值，观察在三种不同的数据块情况下程序的运行情况，并验证程序的功能。

2. 计算S＝1＋2×3＋3×4＋4×5＋…＋N(N＋1)，直到N(N＋1)项大于200为止。

编写实验程序，计算上式的结果，参考流程图如图3-3所示。

图3-3 程序流程图
实验程序
STACK SEGMENT STACK
DW 64 DUP()
STACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: MOV DX,0001H
MOV BL,02H
A1: MOV AL,BL
INC BL
MUL BL
ADD DX,AX ;结果存于DX中
CMP AX,00C8H ;判断N(N+1)与200的大小
A2: JMP A2
CODE ENDS
END START
实验步骤
（1）编写实验程序，编译、链接无误后装入系统；
（2）运行程序，然后再停止程序运行；
（3）运算结果存储在寄存器DX中，查看结果是否正确；
（4）可以改变N（N＋1）的条件来验证程序功能是否正确，但要注意，结果若大于FFFFH将产生数据溢出。

2. 求某数据区内负数的个数
设数据区的第一单元存放区内单元数据的个数，从第二单元开始存放数据，在区内最后一个单元存放结果。

为统计数据区内负数的个数，需要逐个判断区内的每一个数据，然后将所有数据中凡是符号位为1的数据的个数累加起来，即得到区内所包含负数的个数。

实验程序流程图如图3-4所示。

图3-4 程序流程图
实验程序
STACK SEGMENT STACK
DW 64 DUP()
STACK ENDS
CODE SEGMENT
ASSUME CS:CODE
START: MOV DI, 3000H ;数据区首地址
MOV CL, [DI] ;取数据个数
XOR CH, CH
MOV BL, CH
INC DI ;指向第一个数据
A1: MOV AL, [DI]
TEST AL, 80H ;检查数据首位是否为1
JE A2
INC BL ;负数个数加1
A2: INC DI
LOOP A1
MOV [DI], BL ;保存结果
A3: JMP A3
CODE ENDS
END START
实验步骤
（1）按实验流程编写实验程序；
（2）编译、链接无误后装入系统；
（3）键入E3000，输入数据如下：
3000＝06 （数据个数）
3001＝12
3002＝88
3003＝82
3004＝90
3005＝22
3006＝33
（4）先运行程序，然后停止程序运行；
（5）查看3007内存单元或寄存器BL中的内容，结果应为03；（6）可以进行反复测试来验证程序的正确性。
