反应器停留时间分布测定实验一.实验目的1.熟悉多釜串联反应装置的结构、特点和工作原理;2.掌握一种测定停留时间分布的实验技术。

二.实验原理停留时间分布函数E(t)的定义是:在某一瞬间加入系统一定量示踪物料,该物料中各流体粒子将经过不同的停留时间后依次流出,而停留时间在[t ,t+dt]间的物料占全部示踪物料的分率为E(t)dt 。

根据定义E(t)可以用其它量表示为E(t)=q vi C(t)/M 0如果直接用电导率κ表示,则有 E(t)=q vi C(t)/M 0 =0)(κκ-t t 对第二釜和第三釜来说,则有E(t)=()()∑⎰∆=∞tt t dt t t κκκκ)()(0 其中:q vi —主流体体积流量M 0—示踪物量C(t)—t 时刻流出的示踪物浓度κ(t )—t 时刻d 电导率。

可用电导率数据计算,数学期望也就是平均停留时间 ∑∑∑∑∑∑==∆∆=-)()()()()()(t t t t c t tc t t c t t tc t κκ 以及 方差 --=∑∑222)()(t t t t t κκσ或 222-=t t σσθ多釜串联模型中的串联釜数N 与实验数据处理得到的2t σ的关系为2t σ=N t -2三.实验装置及流程1-水箱;2-水泵;3-转子流量计;4-电磁阀;5-KCL 罐;6,7,8,9,10,.11-截止阀;12-搅拌电机;13-电导电极;14-溢流口;15-管式反应器;16-釜式反应器四.实验方法及步骤准备工作(1)将饱和KCL 液体注入标有KCL 的储瓶内。

(2)连接好入水管线,打开自来水阀门,使管路充满水。

(3)检查电极导线连接是否正确。

操作步骤(1)打开进水阀,慢慢打开进水转子流量计的阀门(注意!初次通水必须排净管路中的所有气泡,特别是死角处)。

调节水流量维持在20-30升/时之间某值,直至各釜充满水,并能正常地从最后一级流出。

(2)分别开启釜1、釜2、釜3、搅拌马达开关,搅拌程度在200转。

实验二连续流动反应器停留时间分布测定

实验二连续流动反应器停留时间分布测定

实验二连续流动反应器停留时间分布测定一、实验目的1.学会用示踪应答技术测定连续流动反应器内物料的停留时间分布。

2.学会用停留时间分布实验数据求F(t),E(t),t和值或0和的值。

3.学会用F(t),E(t),t和等数据判断实际反应器内流体的流刑,并分析改善实际反应器性能措施。

二、实验原理判断物料在反应器内的流动情况属于那一种类型,主要依靠物料在反应器里的停留时间分布函数。

同时停留时间分布函数也是对于物料在反应器内流动情况进行数学描述的方式。

根据停留时间分布函数的定义,在连续定常态流动体系中曾在体系停留了t-dt时间的流体,在出口流中所占的分率为E(t)dt,,而E(t)称为停留时间分布密度函数,其量纲随机变量(t)的函数。

按此定义:E(t)dt=()失踪器=()液体本实验采用脉冲一示踪法。

在均相连续流动的反应器内连续定常态通入流量为u(升/分)清水,当体系稳定后,瞬间加入一定量的示踪剂M0克(饱和的氯化钾溶液),同时每隔一定时间其电导率,并换成相应的出口物浓度C(g/t),即测在出口物料中示踪剂浓度c(t)随时间的变化用脉冲法由出口示踪剂浓度-时间曲线,可以找到该流动体系的停留时间分布函数E(t).示踪剂注入后,经过t→t+dt时间间隔从出口所流出的示踪占示踪总量(M0)的分率为:()示踪器==因示踪剂与物料在同一流动体系里所以()示踪器=()物料= E(t)dtE(t)= 或E(t)=式中:c(t1)—出口物浓度F0—物料的体积流量M0---示踪剂量计算平均停留时间:=方差:=- 2计算单槽的空间时间te=VR/F0式中:VR-反应的体积F0-物料的体积流量三、实验装置图1-1均相反应器实验装置流程图1、2、储液瓶;3、泵;4、到顺闸;5、电磁阀;6、转子流量剂;7、搅拌电机;8、反应槽;9、管式反应器;10、电机;11、测样机;12、电导仪;13、记录仪四、操作步骤1、测单槽的E(t)曲线:(1)往单槽中装水到流出口位置,将反应槽不装满水,达到连续定常态流动后,将转子流量计调节其度数10L/h,开动搅拌器。

实验名称:连续均相反应器材停留时间分布的测定

实验名称:连续均相反应器材停留时间分布的测定

式中:C(t)—示踪剂的出口浓度。

C o—示踪剂的入口浓度。

U—流体的流量Qλ—示踪剂的注入量。

由此可见,若采用阶跃示踪法,则测定出口示踪物浓度变化,即可得到F(t)函数;而采用脉冲示踪法,则测定出口示踪物浓度变化,就可得到E(t)函数。

三、实验装置和流程本实验采用脉冲示踪法分别测定三釜串联反应器的停留时间分布,测定是在不存在化学反应的情况下进行的。

实验流程见图1。

四、实验步骤测定三釜串联反应器的停留时间分布,按以下步骤操作:4.1打开高位槽(1)的上水阀,当高位槽出现溢流后打开各分阀及流量计(2)上的阀门,将流量调为20L/H,并使流量稳定;4.2打开搅拌器电源,慢速启动电机,将转速调至所需稳定值;4.3接通三台DDS—11A型电导率仪电源,并检查电极是否正常。

4.4检查数模转换器联线,接通电源。

若转换器显示值偏离零点较大,调节电导率仪的调零旋钮。

4.5启动计算机,在WindowsX桌面上双击图标启动本采集软件。

系统在采集前,先进行“系统整定”,正常后单击“测定操作”进入“实验记录”子窗体。

4.6用针筒在反应器的入口快速注入3mL1.7N的氯化钾溶液,同时单击“实验记录”子窗体上的“启动”按钮或按下功能键“F5”,此时由计算机实时采集数据/4.7待反应器浓度不再变化后,单击“停止”按钮或按下功能键“F9”以结束采集。

此时可由“视图”菜单选择显示分布函数和密度函数曲线。

按“保存”图标实验报告;单击“报告”按钮可浏览实验结果。

五、实验数据处理在一定的温度下,氯化钾水溶液的电导率×(微姆/厘米)或(毫姆/厘米)取决于它的浓度C,由实验可以确定电导率(或与之对应的数模转换器的毫伏数)—浓度的对应关系,因而测定溶液的电导率(或对应的毫伏数)就可求得浓度。

从我们实测的氯化钾水溶液(以自来水作为溶剂)的电导率(或对应的毫伏数)—浓度数据可以看出:当浓度很低时,在一定的温度下,它的电导率(扣除自来水电导率后的净值)较好地与浓度成正比,故在计算F(t)和E(t)时同样可用电导率(或对应的毫伏数)代替浓度进行计算。

测定停留时间分布实验报告

测定停留时间分布实验报告

测定停留时间分布实验报告测定停留时间分布实验报告引言:在许多科学领域,测定物质停留时间分布是一项重要的实验技术。

这项技术的应用范围广泛,涵盖了化学、物理、生物等多个领域。

本实验旨在通过测定溶液中颗粒物质的停留时间分布,研究其在不同条件下的扩散特性,以及对溶液的影响。

实验方法:首先,我们准备了一定浓度的溶液,并加入了待测颗粒物质。

然后,将溶液置于一个容器中,并通过一定的实验装置进行搅拌。

在搅拌的过程中,我们使用一定的探测器对颗粒物质进行监测,并记录下其离开容器的时间。

实验过程中,我们改变了搅拌速度、溶液浓度和温度等条件,以观察这些因素对停留时间分布的影响。

实验结果:通过实验数据的收集和分析,我们得到了颗粒物质的停留时间分布曲线。

在不同条件下,停留时间分布曲线呈现出不同的形态。

在低浓度的溶液中,停留时间分布曲线呈现出较为均匀的分布,说明颗粒物质在溶液中的扩散速度较快。

而在高浓度的溶液中,停留时间分布曲线则呈现出明显的峰值和尾部,说明颗粒物质的扩散速度受到了溶液浓度的限制。

此外,我们还发现了搅拌速度和温度对停留时间分布的影响。

在较低的搅拌速度下,停留时间分布曲线呈现出较长的尾部,说明颗粒物质的扩散速度受到了搅拌速度的限制。

而在较高的温度下,停留时间分布曲线则呈现出较短的尾部,说明颗粒物质的扩散速度受到了温度的影响。

讨论与结论:通过本实验,我们得出了一些结论。

首先,颗粒物质在溶液中的停留时间分布受到多个因素的影响,包括溶液浓度、搅拌速度和温度等。

其次,不同条件下的停留时间分布曲线形态不同,这表明颗粒物质的扩散速度在不同条件下具有差异。

此外,本实验还存在一些限制。

首先,我们只考虑了颗粒物质在溶液中的停留时间分布,而未考虑其在其他介质中的情况。

其次,实验中的探测器可能存在一定的误差,这可能会对实验结果产生一定的影响。

在今后的研究中,我们可以进一步探索其他因素对停留时间分布的影响,比如溶液pH值、颗粒物质大小等。

实验十九 连续均相反应器停留时间分布的测定

实验十九 连续均相反应器停留时间分布的测定

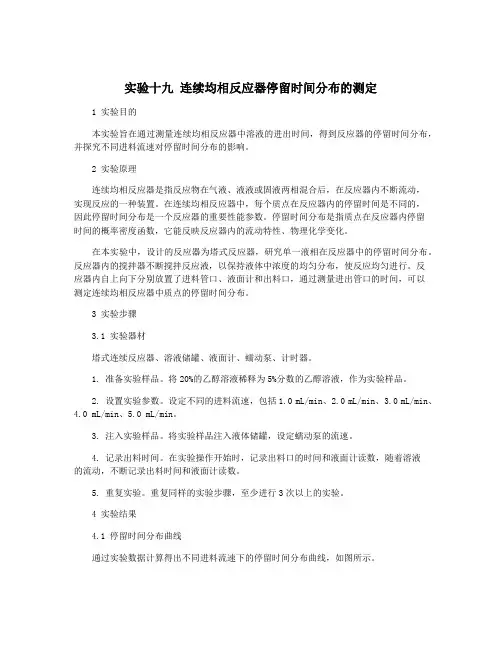

实验十九连续均相反应器停留时间分布的测定1 实验目的本实验旨在通过测量连续均相反应器中溶液的进出时间,得到反应器的停留时间分布,并探究不同进料流速对停留时间分布的影响。

2 实验原理连续均相反应器是指反应物在气液、液液或固液两相混合后,在反应器内不断流动,实现反应的一种装置。

在连续均相反应器中,每个质点在反应器内的停留时间是不同的,因此停留时间分布是一个反应器的重要性能参数。

停留时间分布是指质点在反应器内停留时间的概率密度函数,它能反映反应器内的流动特性、物理化学变化。

在本实验中,设计的反应器为塔式反应器,研究单一液相在反应器中的停留时间分布。

反应器内的搅拌器不断搅拌反应液,以保持液体中浓度的均匀分布,使反应均匀进行。

反应器内自上向下分别放置了进料管口、液面计和出料口,通过测量进出管口的时间,可以测定连续均相反应器中质点的停留时间分布。

3 实验步骤3.1 实验器材塔式连续反应器、溶液储罐、液面计、蠕动泵、计时器。

1. 准备实验样品。

将20%的乙醇溶液稀释为5%分数的乙醇溶液,作为实验样品。

2. 设置实验参数。

设定不同的进料流速,包括1.0 mL/min、2.0 mL/min、3.0 mL/min、4.0 mL/min、5.0 mL/min。

3. 注入实验样品。

将实验样品注入液体储罐,设定蠕动泵的流速。

4. 记录出料时间。

在实验操作开始时,记录出料口的时间和液面计读数,随着溶液的流动,不断记录出料时间和液面计读数。

5. 重复实验。

重复同样的实验步骤,至少进行3次以上的实验。

4 实验结果4.1 停留时间分布曲线通过实验数据计算得出不同进料流速下的停留时间分布曲线,如图所示。

图中的横坐标为反应器内质点的停留时间,纵坐标为停留时间的概率密度函数。

根据图中的曲线可以看出,不同进料流速下,停留时间分布的峰值和分布范围都存在差异。

在进料流速较低(≤2.0 m L/min)时,停留时间分布的峰值较窄、分布范围较窄。

连续流动反应器停留时间分布实验

连续流动反应器停留时间分布实验

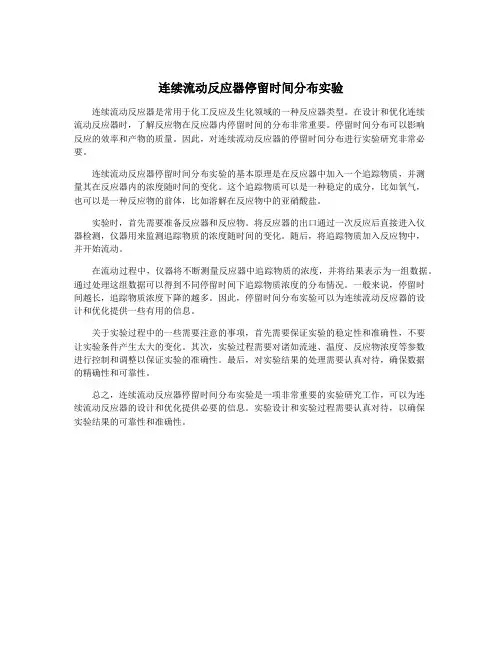

连续流动反应器停留时间分布实验连续流动反应器是常用于化工反应及生化领域的一种反应器类型。

在设计和优化连续流动反应器时,了解反应物在反应器内停留时间的分布非常重要。

停留时间分布可以影响反应的效率和产物的质量。

因此,对连续流动反应器的停留时间分布进行实验研究非常必要。

连续流动反应器停留时间分布实验的基本原理是在反应器中加入一个追踪物质,并测量其在反应器内的浓度随时间的变化。

这个追踪物质可以是一种稳定的成分,比如氧气,也可以是一种反应物的前体,比如溶解在反应物中的亚硝酸盐。

实验时,首先需要准备反应器和反应物。

将反应器的出口通过一次反应后直接进入仪器检测,仪器用来监测追踪物质的浓度随时间的变化。

随后,将追踪物质加入反应物中,并开始流动。

在流动过程中,仪器将不断测量反应器中追踪物质的浓度,并将结果表示为一组数据。

通过处理这组数据可以得到不同停留时间下追踪物质浓度的分布情况。

一般来说,停留时间越长,追踪物质浓度下降的越多。

因此,停留时间分布实验可以为连续流动反应器的设计和优化提供一些有用的信息。

关于实验过程中的一些需要注意的事项,首先需要保证实验的稳定性和准确性,不要让实验条件产生太大的变化。

其次,实验过程需要对诸如流速、温度、反应物浓度等参数进行控制和调整以保证实验的准确性。

最后,对实验结果的处理需要认真对待,确保数据的精确性和可靠性。

总之,连续流动反应器停留时间分布实验是一项非常重要的实验研究工作,可以为连续流动反应器的设计和优化提供必要的信息。

实验设计和实验过程需要认真对待,以确保实验结果的可靠性和准确性。

停留时间分布的实验报告

停留时间分布的实验报告

一、实验目的1. 理解停留时间分布的概念和意义;2. 掌握脉冲示踪法测定停留时间分布的方法;3. 分析不同反应器类型下的停留时间分布特点;4. 学会运用停留时间分布数据对反应器进行设计和优化。

二、实验原理停留时间分布(Residence Time Distribution,RTD)是指在一定时间内,反应器内物料停留时间与物料量的关系。

它反映了反应器内物料流动的均匀性和返混程度。

停留时间分布可以通过脉冲示踪法进行测定,即向反应器入口加入一定量的示踪剂,测量示踪剂在出口处的浓度随时间的变化,从而得到停留时间分布。

三、实验材料与设备1. 实验材料:示踪剂、反应器(管式、釜式、活塞管式、全混流反应器)、反应物;2. 实验设备:脉冲示踪仪、色谱仪、数据采集系统、流量计、计时器等。

四、实验步骤1. 实验前准备:将反应器清洗干净,并检查其密封性;准备好示踪剂、反应物等实验材料。

2. 反应器预热:开启反应器,通入反应物,预热至实验所需温度。

3. 脉冲示踪:使用脉冲示踪仪向反应器入口加入一定量的示踪剂,记录示踪剂加入时间。

4. 示踪剂浓度测量:使用色谱仪检测反应器出口处的示踪剂浓度,记录数据。

5. 数据处理:利用数据采集系统对示踪剂浓度随时间的变化数据进行处理,得到停留时间分布曲线。

6. 分析比较:分析不同反应器类型下的停留时间分布特点,如均相反应器、非均相反应器等。

五、实验结果与分析1. 停留时间分布曲线:实验得到了不同反应器类型下的停留时间分布曲线,如图1所示。

图1 不同反应器类型下的停留时间分布曲线2. 停留时间分布特点分析:(1)管式反应器:停留时间分布曲线呈现单峰分布,表明物料在反应器内流动较为均匀。

(2)釜式反应器:停留时间分布曲线呈现双峰分布,表明物料在反应器内存在返混现象。

(3)活塞管式反应器:停留时间分布曲线呈现多峰分布,表明物料在反应器内流动复杂,存在多个停留时间区间。

(4)全混流反应器:停留时间分布曲线呈现平坦分布,表明物料在反应器内流动均匀,无返混现象。

化工专业实验:停留时间分布的测定

化工专业实验:停留时间分布的测定

停留时间分布的测定一、实验目的1. 了解利用电导率测定停留时间分布的基本原理和实验方法;2. 掌握停留时间分布的统计特征值的计算方法;3. 掌握用理想反应器串联模型来描述实验系统的流动特性。

二、实验原理停留时间分布测定所采用的方法主要是示踪响应法。

它的基本思路是:在反应器入口以一定的方式加入示踪剂,然后通过测量反应器出口处示踪剂浓度的变化,间接地描述反应器内流体的停留时间。

常用的示踪剂加入的方式有脉冲输入、阶跃输入和周期输入等。

本实验选用的是脉冲输入法。

脉冲输入法是在极短的时间内,将示踪剂从系统的入口处注入主流体,在不影响主流体原有流动特性的情况下随之进入反应器。

与此同时,在反应器出口检测示踪剂浓度c(t)随时间的变化。

整个过程可以用图1形象地描述。

示踪剂加入示踪剂检测Q∞Q(a) 脉冲输入法C Ct=0 t(b) 脉冲输入(c) 出口响应图1 脉冲法测停留时间分布脉冲输入法测得的停留时间分布代表了物料在反应器中的停留时间分布密度即E(t)。

若加入示踪剂后混合流体的流率为Q,出口处示踪剂浓度为C(t),在dt时间里示踪剂的流出量为Qc(t)dt,由E(t)定义知E(t)dt是出口物料中停留时间在t与t+dt之间示踪剂所占分率,若在反应器入口加入示踪剂总量为m 对反应器出口作示踪剂的物料衡算,即(1)示踪剂的加入量可以用下式计算(2)在Q值不变的情况下,由(1)式和(2)式求出:(3)关于停留时间的另一个统计函数是停留时间分布函数F(t),即(4)用停留时间分布密度函数E(t)和停留时间分布函数F(t)来描述系统的停留时间,给出了很好的统计分布规律。

但是为了比较不同停留时间分布之间的差异,还需要引入另外两个统计特征值,即数学期望和方差。

数学期望对停留时间分布而言就是平均停留时间_t ,即 (5)方差是和理想反应器模型关系密切的参数,它的定义是:(6) 若采用无因次方差2Θσ则有222/t t σσΘ=对活塞流反应器02=Θσ,而对全混流反应器12=Θσ;对介于上述两种理想反应器之间的非理想反应器可以用多釜串联模型描述。
