高中物理 1.3 电场强度同步练习2 新人教版选修3-1
人教版 高二物理选修3-1： 1.3 电场强度 同步练习(带解析)
电场强度同步练习一、单选题1.如图所示的各电场中，A、B两点场强相同的是()A. 负点电荷电场B. 等量同种电荷电场AO=BOC. 等量异种电荷电场AO=BOD.2.关于电场，下列说法正确的是()A. 由E=Fq知，若q减半，则该处电场强度为原来的2倍B. 由E=k Qr2知，E与Q成正比，而与r2成反比C. 由E=k Qr2知，在以Q为球心，以r为半径的球面上，各处场强均相同D. 电场中某点场强方向就是该点所放电荷受到的静电力的方向3.如图所示，有一带电量为+q的点电荷与均匀带电圆形薄板相距为2d，+q到带电薄板的垂线通过板的圆心．若图中a点处的电场强度为零，则图中b点处的电场强度大小是()A.k q9d2+k qd2B. k q9d2−k qd2C. 0D. k qd24.如图所示，一电子沿等量异种电荷的中垂线由A→O→B匀速运动，电子重力不计，则电子除受电场力外，所受的另一个力的大小和方向变化情况是()A. 先变大后变小，方向水平向左B. 先变大后变小，方向水平向右C. 先变小后变大，方向水平向左D. 先变小后变大，方向水平向右5.如图所示，一电荷量为+Q的均匀带电细棒，在过中点c垂直于细棒的直线上有a、b、d三点，且ab=bc=cd=L，在a点处有一电荷量为+Q2的固定点电荷．已知b点处的场强为零，则d点处场强的大小为(k为静电力常量)()A. k5Q9L2B. k3QL2C. k3Q2L2D. k9Q2L26.均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场。
如图所示，在半球面AB上均匀分布正电荷，总电荷量为q，球面半径为R，CD为通过半球顶点与球心O的轴线，在轴线上有M、N两点，OM=ON=2R，已知M点的场强大小为E，则N点的场强大小为()A. kq4R2B. kq2R2−E C. kq4R2−E D. kq2R2+E7.如图所示，边长为L的正六边形的5条边AB、CD、DE、EF、FA上分别放置5根长度也为L的相同绝缘细棒。

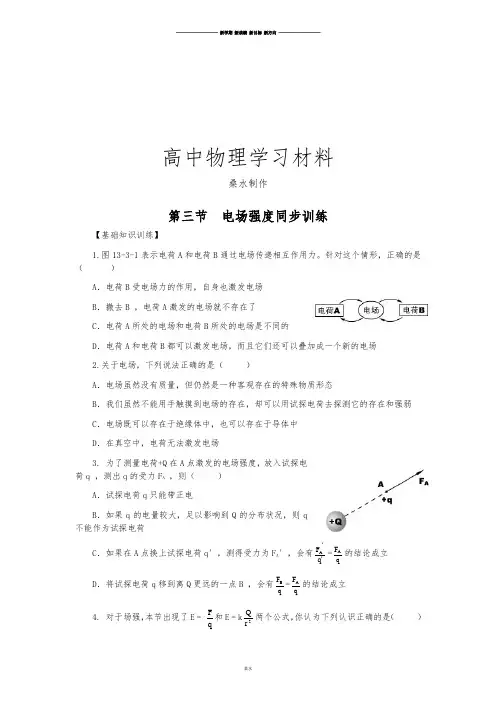

人教版高中物理选修3-1第三节 电场强度同步训练.docx
高中物理学习材料桑水制作第三节 电场强度同步训练【基础知识训练】1.图13-3-1表示电荷A 和电荷B 通过电场传递相互作用力。
针对这个情形，正确的是（ ）A ．电荷B 受电场力的作用，自身也激发电场B ．撤去B ，电荷A 激发的电场就不存在了C ．电荷A 所处的电场和电荷B 所处的电场是不同的D ．电荷A 和电荷B 都可以激发电场，而且它们还可以叠加成一个新的电场2.关于电场，下列说法正确的是（ ）A ．电场虽然没有质量，但仍然是一种客观存在的特殊物质形态B ．我们虽然不能用手触摸到电场的存在，却可以用试探电荷去探测它的存在和强弱C ．电场既可以存在于绝缘体中，也可以存在于导体中D ．在真空中，电荷无法激发电场3. 为了测量电荷+Q 在A 点激发的电场强度，放入试探电荷q ，测出q 的受力F A ，则（ ）A ．试探电荷q 只能带正电B ．如果q 的电量较大，足以影响到Q 的分布状况，则q不能作为试探电荷C ．如果在A 点换上试探电荷q ′，测得受力为F A ′，会有q F A ''=q F A 的结论成立D ．将试探电荷q 移到离Q 更远的一点B ，会有qF B =q F A 的结论成立 4. 对于场强，本节出现了E = qF 和E = k 2r Q 两个公式，你认为下列认识正确的是（ ）A．q表示场中的试探电荷、Q表示场源电荷B．E随q的增大而减小，随Q的增大而增大C．第一个公式适用于包括点电荷在内的所有场源的电场求场强，且E的方向和F一致D．从第二个公式看，拿走Q后，E就不存在了5. 真空中两个点电荷A和B ，相距20cm ，A的电量Q A = +4.0×10−10C 。
已知A对B 的吸引力F = 5.4×10−8N ，则B在A处激发电场的场强大小为 N/C ，如果将A电荷拿走，B在A点产生电场的场强大小会（填“变大”、“变小”或“不变”）。
如果A仍在原处，则A电荷在B点激发电场的场强大小为 N/C ，方向是。
人教版高中物理选修3-1作业：电场强度(含答案)
电场强度课后作业限时：45分钟总分：100分一、选择题(8×5′，共40分)1．在电场中的某点A放一试探电荷＋q，它所受到的电场力大小为F，方向水平向右，则A点的场强大小E A＝Fq，方向水平向右．下列说法中正确的是( )A．在A点放一个负试探电荷，A点的场强方向变为水平向左B．在A点放一个负试探电荷，它所受的电场力方向水平向左C．在A点放置一个电荷量为2q的试探电荷，则A点的场强变为2E A D．在A点放置一个电荷量为2q的试探电荷，则它所受的电场力变为2F解析：E＝Fq是电场强度的定义式，某点场强大小和方向与场源电荷有关，而与放入的试探电荷没有任何关系，故A、C错，B正确；又A点场强E A一定，放入试探电荷所受电场力大小为F＝qE A，当放入电荷量为2q的试探电荷时，试探电荷所受电场力应为2F，故D正确．答案：BD2．如图7所示的直线CE上，在A点处有一点电荷带有电荷量＋4q，在B 点处有一点电荷带有电荷量－q，则直线CE上电场强度为零的位置是( )图7A ．C 点B ．D 点C ．B 点D ．E 点解析：A 处点电荷形成的场强方向离A 而去，B 处点电荷形成的电场向B 而来，A 、B 两处点电荷的电场只有在A 的左侧和B 的右侧才能方向相反．再根据A 电荷的电荷量大于B 电荷的电荷量，欲使两电荷在线上某点产生的合场强为零，该点须离A 较远而离B 较近，故合场强为零的点，只能在B 的右侧，设该点离B 点距离为x ，则有k ·4q 2r ＋x 2＝kq x 2即(2r ＋x )2＝4x 2，故x ＝2r ，即合场强为零的点是E 点．答案：D3．在正电荷Q 形成的电场中的P 点放一点电荷，其电荷量为＋q ，P 点距Q 点为r ，＋q 受电场力为F ，则P 点的电场强度为( )A.F QB.F qC.kqr 2 D.kQr 2解析：电场强度的定义式E ＝F q中，q 为检验电荷的电荷量，由此可判定B 正确，再将库仑定律F ＝k Qqr 2代入上式或直接应用点电荷的场强公式，即可得知D选项正确．故本题的正确选项为B 、D.答案：BD4．如下图所示，正电荷q 在电场中由P 向Q 做加速运动，而且加速度越来越大，由此可以判定，它所在的电场是图中的( )解析：由P向Q做加速运动，故该正电荷所受电场力应向右；加速度越来越大，说明所受电场力越来越大，即从P向Q电场线应越来越密，综合分析可知电场应是图D所示．答案：D图85．如图8所示，AB是某电场中的一条电场线，在电场线上P处自由释放一个负试探电荷时，它沿直线向B点运动．对此现象下列判断中正确的是(不计电荷重力)( )A．电荷向B做匀加速运动B．电荷向B做加速度越来越小的运动C．电荷向B做加速度越来越大的运动D．电荷向B做加速运动，加速度的变化情况不能确定解析：从静止起运动的负电荷向B运动，说明它受的电场力指向B.负电荷受的电场力方向与电场强度方向相反，可知此电场线的指向应从B→A，这就有三种可能性：一是这一电场是个匀强电场，试探电荷受恒定的电场力，向B做匀加速运动；二是B处有正点电荷场源，则越靠近B处场强越大，负电荷会受到越来越大的电场力，加速度应越来越大；三是A处有负点电荷场源，则越远离A时场强越小，负检验电荷受到的电场力越来越小，加速度越来越小．答案：D6．(2011·全国卷)一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)( )图9解析：物体做曲线运动时，速度方向是曲线上某点的切线方向，而带负电粒子所受电场力的方向与电场强度的方向相反；又由曲线运动时轨迹应该夹在合外力和速度之间并且弯向合外力一侧，而又要求此过程速率逐渐减小，则电场力应该做负功，所以力与速度的夹角应该是钝角，综合可得D正确．答案：D图107．(2010年海南卷)如图10，M、N和P是以MN为直径的半圆弧上的三点，O点为半圆弧的圆心，∠MOP＝60°.电荷量相等、符号相反的两个点电荷分别置于M、N两点，这时O点电场强度的大小为E1；若将N点处的点电荷移至P 点，则O点的场强大小变为E2，E1与E2之比为( )A．1∶2 B．2∶1C．2∶ 3 D．4∶ 3图11解析：设每一个点电荷单独在O点产生的场强为E0；则两点电荷分别在M、N点产生的场强矢量和为2E0；若将N点处的点电荷移至P点，假始N为负电荷，M为正电荷，产生的场强如右图所示，则合场强为E0.本题正确选项B.答案：B8．如下图所示，甲、乙两带电小球的质量均为m，所带电荷量分别为q和－q，两球间用绝缘细线连接，甲球又用绝缘细线悬挂在天花板上，在两球所在空间有水平向左的匀强电场，电场强度为E，平衡时细线都被拉紧，则平衡时的位置可能是( )图12图13解析：先分析乙球受力，如图13(a)所示，乙球受到重力mg、电场力qE、库仑力F及线拉力T2，T2和F方向相同．由于乙球受力平衡，二球连线必须向右方倾斜θ角，且(T2＋F)sinθ＝qE①再分析甲球受力(也可以研究甲、乙系统)：甲受到重力mg、下连线拉力T2、电场力qE、库仑力F及上连线拉力T1，如图13(b)所示，由①式可知，qE、mg、F 和T 2四个力的合力竖直向下，所以T 1一定竖直向上．选A.答案：A二、非选择题(9、10题各10分，11、12题各20分，共60分)图149．如图14所示，质量为m 、电荷量为q 的质点，在静电力作用下以恒定速率v 沿圆弧从A 点运动到B 点，其速度方向改变的角度为θ(弧度)，AB 弧长为s ，则AB 弧中点的场强大小E ＝________.解析：由题意可知带电粒子在做匀速圆周运动，其向心力的来源就是静电力，由题图可知R ＝s θ，F ＝m v 2R ＝mv 2θ/s ，所以E ＝F q ＝mv 2θqs. 答案：mv 2θqs图1510．如图15，带电荷量为＋q 的点电荷与均匀带电薄板相距为2d ，点电荷到带电薄板的垂线通过板的几何中心．若图中a 点处的电场强度为零，根据对称性，带电薄板在图中b 点处产生的电场强度大小为________，方向________．(静电力常量为k )．解析：点电荷＋q 在a 处产生的场强为kqd 2，方向水平向左，故带电薄板在a处的场强为kqd 2，方向水平向右，由对称性知，带电薄板在b 处的场强为kqd 2，方向水平向左．答案：kqd 2 水平向左(或垂直于薄板向左)图1611．一个质量m ＝30 g ，带电荷量为q ＝－1.7×10－8C 的半径极小的小球，用丝线悬挂在某匀强电场中，电场线水平，当小球静止时，测得悬线与竖直方向成30°夹角．如图16所示，求该电场的场强大小，并说明场强方向．图17解析：如图17所示经受力分析可判断出小球所受电场力方向水平向左． 因此场强方向向右，Eq ＝mg tan30°，E ＝1.0×107 N/C.答案：1.0×107 N/C 方向水平向右12．如图18所示，带正电小球质量为m ＝1×10－2kg ，带电荷量为q ＝1×10－6C ，置于光滑绝缘水平面上的A 点．当空间存在着斜向上的匀强电场时，该小球从静止开始始终沿水平面做匀加速直线运动，当运动到B 点时，测得其速度v B ＝1.5 m/s ，此时小球的位移为s ＝0.15 m ．求此匀强电场场强E 的取值范围．(g 取10 m/s 2)．图18某同学求解如下：设电场方向与水平面之间夹角为θ，由动能定理qEs cos θ＝12mv 2B －0得E ＝mv 2B2qs cos θ＝7.5×104cos θV/m ，由题可知θ>0，所以当E >7.5×104 V/m 时，小球始终沿水平面做匀加速直线运动．经检查，计算无误，该同学所得结论是否有不完善之处？若有请予以补充． 解析：该同学所得结论有不完善之处．为使小球始终沿水平面运动，电场力在竖直方向的分力必须小于等于重力qE sin θ≤mg ①所以tan θ≤mgmv 2B 2s ＝2sg v 2B ＝2×0.15×102.25＝43② E ≤mgq sin θ＝1×10－2×101×10－6×45V/m ＝1.25×105 V/m即7.5×104 V/m<E ≤1.25×105 V/m.答案：有不完善之处 E 的取值范围应为7.5×104 V/m<E ≤1.25×105 V/m.。
人教版高中物理选修3-1练习：第一章3电场强度Word版含答案(K12教育文档)
人教版高中物理选修3-1练习：第一章3电场强度Word版含答案(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（人教版高中物理选修3-1练习：第一章3电场强度Word版含答案(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为人教版高中物理选修3-1练习：第一章3电场强度Word版含答案(word版可编辑修改)的全部内容。
第一章静电场3电场强度A级抓基础1．在电场中的某点A放一个检验电荷,其电荷量为q,受到的电场力为F，则A点的电场强度为E＝Fq，下列说法正确的是( )A．若移去检验电荷，则A点的电场强度为0B．若检验电荷的电荷量变为4q，则A点的电场强度变为4EC．若放置到A点的检验电荷变为－2q，则场中A点的电场强度大小方向均不变D．若放置到A点的检验电荷变为－2q，则场中A点的电场强度大小不变，但方向相反答案：C2．(多选）下列关于电场强度E的说法正确的是( )A．公式E＝错误!只适用于点电荷产生的电场B．公式E＝错误!,F是放入电场中的电荷所受的力，q是放入电场中的电荷的电荷量C．公式E＝错误!,F是放入电场中的电荷所受的力,q是产生电场的电荷的电荷量D．在库仑定律的表达式F＝k错误!中，k错误!是点电荷q2产生的电场在点电荷q1处的电场强度的大小，而k错误!是点电荷q1产生的电场在点电荷q2处的电场强度的大小答案：BD3.在静电场中a、b、c、d四点分别放一检验电荷，其电量可变，但很小，结果测出检验电荷所受电场力与电荷电量的关系如图所示，由图可知（）A．a、b、c、d四点不可能在同一电场线上B．四点电场强度关系是E c〉E a〉E b〉E dC．四点电场强度方向可能不相同D．以上答案都不对答案：B4．如图所示,棒AB上均匀分布着负电荷,它的中点正上方有一P点，则P点的电场强度方向为( ）A．垂直于AB向上B．垂直于AB向下C．平行于AB向左D．平行于AB向右解析：根据点电荷的电场强度的定义式E＝错误!,再将棒的电荷看成若干个点电荷，由对称性与矢量的叠加，可得出,P点的电场强度的方向垂直于AB向下，故B正确，A、C、D错误．答案：B5．用一条绝缘轻绳悬挂一个带电小球，小球质量为1。

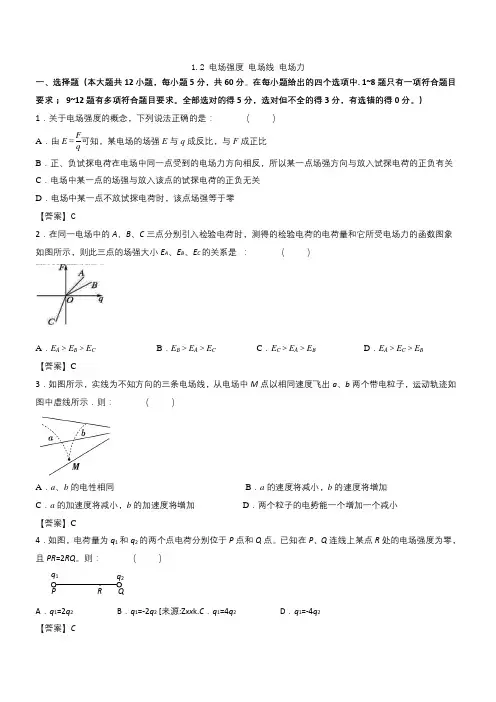

人教版高二物理选修3-1各章节单元测试卷 1.2电场强度、电场线、电场力(带答案)
1.2 电场强度 电场线 电场力一、选择题（本大题共12小题，每小题5分，共60分。
在每小题给出的四个选项中. 1~8题只有一项符合题目要求； 9~12题有多项符合题目要求。
全部选对的得5分，选对但不全的得3分，有选错的得0分。
）1．关于电场强度的概念，下列说法正确的是： （ ）A ．由E ＝F q可知，某电场的场强E 与q 成反比，与F 成正比 B ．正、负试探电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入试探电荷的正负有关C ．电场中某一点的场强与放入该点的试探电荷的正负无关D ．电场中某一点不放试探电荷时，该点场强等于零【答案】C2．在同一电场中的A 、B 、C 三点分别引入检验电荷时，测得的检验电荷的电荷量和它所受电场力的函数图象如图所示，则此三点的场强大小E A 、E B 、E C 的关系是 ： （ ）A ．E A ＞EB ＞EC B ．E B ＞E A ＞E C C ．E C ＞E A ＞E BD ．E A ＞E C ＞E B【答案】C3．如图所示，实线为不知方向的三条电场线，从电场中M 点以相同速度飞出a 、b 两个带电粒子，运动轨迹如图中虚线所示．则： （ ）A ．a 、b 的电性相同B ．a 的速度将减小，b 的速度将增加C ．a 的加速度将减小，b 的加速度将增加D ．两个粒子的电势能一个增加一个减小【答案】C4．如图，电荷量为q 1和q 2的两个点电荷分别位于P 点和Q 点。
已知在P 、Q 连线上某点R处的电场强度为零，且PR =2RQ 。
则： （ ）A ．q 1=2q 2B ．q 1=-2q 2 [来源:Z xx k.C ．q 1=4q 2D ．q 1=-4q 2【答案】C5．如图所示，真空中Ox 坐标轴上的某点有一个点电荷Q ，坐标轴上A 、B 两点的坐标分别为0.2 m 和0.7 m ．在A 点放一个带正电的试探电荷，在B 点放一个带负电的试探电荷，A 、B 两点的试探电荷受到电场力的方向都跟x 轴正方向相同，电场力的大小F 跟试探电荷电荷量q 的关系分别如图中直线a 、b 所示．下列说法正确的是： （ ）A ．B 点的电场强度的大小为0.25 N/CB ．A 点的电场强度的方向沿x 轴负方向C ．点电荷Q 是正电荷D ．点电荷Q 的位置坐标为0.3 m【答案】D6．真空中有A 、B 两点,在A 、B 两处分别放有点电荷+Q 和-q (Q >q ),设+Q 、-q 所受的电场力分别为F Q 、F q ,设A 、B 两点处场强大小分别为E a 、E b ,则： （ ）A.E a =E b F Q =F qB.E a <E b F Q =F qC.E a >E b F Q <F qD.E a <E b F Q >F q【答案】B7．如图为真空中两点电荷A 、B 形成的电场中的一簇电场线，已知该电场线关于虚线对称，O 点为A 、B 电荷连线的中点，a 、b 为其连线的中垂线上对称的两点，则下列说法正确的是 ： （ ）A ．A 、B 可能是带等量异号的正、负电荷B ．A 、B 可能是带不等量的正电荷C ．a 、b 两点处无电场线，故其电场强度可能为零q 2D ．同一试探电荷在a 、b 两点处所受电场力大小相等，方向一定相反【答案】D8．如图，在光滑绝缘水平面上，三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上；a 、b 带正电，电荷量均为q ，c 带负电。
1.3电场强度 高中物理新课标版人教版选修3-1
根据库仑定律，q受到的库仑力的大小: F = k 2 r 又由电场强度的定义可得出P点的场强E的大小：
F E = q =k
Q
r2
F Q 2、 E 和 E k 2 的区别： q r
适用范围 电荷的意义 q是检验电 荷，E与q 无关 Q是场源电 荷，E与Q 成正比
F E q
Q Ek 2 r
FA
[解析] 根据库仑定律
F=k
Q1Q2
r2
可知，
+Q
A · +q B · +q FB
∵ rA < rB
∴ FA > F B
实验表明，在电场中的同一点，比值F/q是恒定 的；在电场中的不同点，比值F/q一般是不同的。 F/q这个比值由电荷q在电场中的位置所决定， 跟电荷q无关，是反映电场性质的物理量。
答：这个说法是错误的。电场线不是电荷 的运动轨迹，因为运动轨迹的切线方向是 速度的方向，而电场线的切线方向是正电 荷的受力方向和加速度方向（负电荷则相 反）。要使两条曲线能重合，要满足一些 特殊条件，例如：①电场线是直线；②电 荷初速度为零或初速度方向与电场线在同 一直线上；③电荷只受电场力作用。
课堂训练
E是矢量，其方向与正电荷 4 (+q)在该点受到的电场力的方 向相同
5 E的单位： 牛/库 (N/C)
三、点电荷的电场 电场强度的叠加
1、点电荷的电场
Q 大小： k 2 E r
点电荷Q在真空中形成的电场中，不同点的场强是 不同的，那么场强的大小由什么因素决定？ [解析]在点电荷Q形成的电场中，在距离Q为r的P 点放一试探电荷q
F
a b a b
A
B
q
高中物理1.3电场强度练习新人教版选修31(2)
【成才之路】版高中物理 1.3 电场强度练习新人教版选修3-1 基础夯实一、选择题(1～4题为单选题，5～7题为多选题)1．(南京市第三中学2021～2021学年高二上学期期中)关于点电荷、元电荷、检验电荷，下列说法正确的是( )A．元电荷实际上是指电子和质子本身B．点电荷所带电荷量必然很小C．点电荷所带电荷量必然是元电荷电荷量的整数倍D．点电荷、元电荷、检验电荷是同一种物理模型答案：C解析：元电荷是指一个电子所带的电荷量，并不是指电子或质子本身，故A选项错误；在条件满足情况下点电荷可以代替任何带电体，故B选项错误；任何带电体所带电荷量都是元电荷电荷量的整数倍，故C选项正确；点电荷是抱负化模型，元电荷是最小电荷单位，检验电荷是指电荷量很小的电荷，故D选项错误。
2．关于电场，下列说法正确的是( )A．电场是假想的，并不是客观存在的物质B．描述电场的电场线是客观存在的C．电场对放入其中的电荷有力的感化D．电场对放入其中的电荷纷歧定有力的感化答案：C解析：电场是客观存在的物质，A错；电场线是为了描述电场而假设的，B错；电场对放入其中的电荷有力的感化，C对D错。
3．(河南师大附中2021～2021学年高二上学期期中)关于电场中某点的电场强度，下列说法中正确的是( )A．若放在该点的试探电荷的电荷量减半，则场强减半B．若该点没有试探电荷，则场强为零C．该点的场强标的目的就是经过该点的电场线的切线标的目的D．该点的场强标的目的就是放在该点的电荷所受电场力的标的目的答案：C解析：某点的电场强度是由场源电荷和其空间位置决意的，与试探电荷无关，公式E＝F只是一个定义式，场强与F、q无关，选项A、B错。
电场线是为了形象的描述电场而报答q假设的，电场线的切线标的目的代表该点的场强标的目的，选项C对。
某点的电场强度的标的目的定义为正电荷在该点所受电场力的标的目的，选项D错。
4．(通化市第一中学BEST 合作体2021～2021学年高二上学期期中)下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘。
人教版 高二物理 选修3-1 1.3《电场强度》 同步练习习题(含解析)
人教版高二物理选修3-1 1.3《电场强度》同步练习习题（含解析）一、选择题1．关于电场线的叙述，下列说法正确的是()A．电场线是直线的地方一定是匀强电场B．电场线的方向就是带正电的试探电荷的运动方向C．点电荷只受电场力作用时，加速度的方向总是与所在处的电场线的切线重合D．画有电场线的地方有电场，没画电场线的地方就不存在电场答案：C2．一个检验电荷在电场中某点受到的电场力为F，这点的电场强度为E，在下图中能正确反映q、E、F三者关系的是()图1－3－14解析：选D.电场中某点的电场强度由电场本身的性质决定，与放入该点的检验电荷及其所受电场力无关，A、B错误；检验电荷在该点受到的电场力F＝Eq，F正比于q，C错误，D正确．3．图1－3－15如图1－3－15所示，带箭头的直线是某一电场中的一条电场线，在这条线上有A、B两点，用E A、E B表示A、B两处的场强，则()A．A、B两处的场强方向相同B．因为A、B在一条电场线上，且电场线是直线，所以E A＝E BC．电场线从A指向B，所以E A>E BD．不知A、B附近电场线的分布情况，E A、E B的大小不能确定解析：选AD.电场线的切线方向指场强方向，所以A对；电场线的疏密程度表示场强大小，只有一条电场线的情况下不能判断场强大小，所以B、C错误，D正确．4.点电荷A和B，分别带正电和负电，电荷量分别为4Q和Q，在A、B连线上，如图1－3－16所示，电场强度为零的地方在()图1－3－16A．A和B之间B．A的右侧C．B的左侧D．A的右侧及B的左侧解析：选C.因为A带正电，B带负电，所以只有在A右侧和B左侧两者产生的电场强度方向相反，因为Q A>Q B，所以只有B的左侧，才有可能E A与E B等大反向，因而才可能有E A和E B矢量和为零的情况．故正确答案为C.5.如图1－3－17所示，实线表示匀强电场中的电场线，一带电粒子(不计重力)经过电场区域后的轨迹如图中虚线所示，a、b是轨迹上的两点，关于粒子的运动情况，下列说法中可能的是()图1－3－17A．该粒子带正电荷，运动方向为由a到bB．该粒子带负电荷，运动方向为由a至bC．该粒子带正电荷，运动方向为由b至aD．该粒子带负电荷，运动方向为由b至a解析：选BD.由运动轨迹可判定电场力方向向左，则粒子应带负电，故A、C错；运动a→b与b→a 均有可能．故B、D对．6.一带电粒子从电场中的A点运动到B点，轨迹如图1－3－18中虚线所示．不计粒子所受重力，则()图1－3－18A．粒子带正电B．粒子加速度逐渐减小C．A点的速度大于B点的速度D．粒子的初速度不为零解析：选BCD.由运动轨迹可知电场力方向向左，粒子带负电，故A错；A→B电场强度变小，电场力变小，加速度变小，B对；粒子运动过程中，电场力与运动方向的夹角大于90°角，所以速率减小，故C 对；若粒子的初速度为0，将沿电场线向左下侧运动，故D对．7.实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图1－3－19中的虚线所示(a、b只受电场力作用)，则()图1－3－19A．a一定带正电，b一定带负电B．电场力对a做正功，对b做负功C．a的速度将减小，b的速度将增大D．a的加速度将减小，b的加速度将增大解析：选D.由于电场线方向未知，故无法确定a、b的电性，A错；电场力对a、b均做正功，两带电粒子动能均增大，则速度均增大，B、C均错；a向电场线稀疏处运动，电场强度减小，电场力减小，故加速度减小，b向电场线密集处运动，故加速度增大，D正确．8．AB和CD为圆上两条相互垂直的直径，圆心为O.将电荷量分别为＋q和－q的两点电荷放在圆周上，其位置关于AB对称且距离等于圆的半径，如图1－3－20所示．要使圆心处的电场强度为零，可在圆周上再放一个适当的点电荷Q，则该点电荷Q()图1－3－20A．应放在A点，Q＝2qB．应放在B点，Q＝－2qC．应放在C点，Q＝－qD．应放在D点，Q＝－q解析：选C.由平行四边形定则得出＋q和－q在O点产生的合场强水平向右，大小等于其中一个点电荷在O点产生的场强的大小．要使圆心处的电场强度为零，则应在C点放一个电荷量Q＝－q的点电荷，故C选项正确．9．图1－3－21如图1－3－21所示，一电子沿等量异种电荷的中垂线由A→O→B匀速飞过，电子重力不计，则电子除受电场力外，所受的另一个力的大小和方向变化情况是()A．先变大后变小，方向水平向左B．先变大后变小，方向水平向右C．先变小后变大，方向水平向左D．先变小后变大，方向水平向右解析：选B.等量异种电荷电场线分布如图(a)所示，由图中电场线的分布可以看出，从A点到O点，电场线由疏到密；从O点到B点，电场线由密到疏，所以沿点A、O、B，电场强度应由小变大，再由大变小，方向为水平向右，如图(b)所示．由于电子做匀速直线运动，所受合外力必为零，故另一个力应与电子所受电场力大小相等、方向相反，电子受到电场力方向水平向左，且沿点A、O、B运动的过程中，电场力由小变大，再由大变小，故另一个力的方向应水平向右，其大小应先变大后变小，所以选项B正确．二、计算题10.如图1－3－22所示，在边长为l的正方形四个顶点A、B、C、D上依次放置电荷量为＋q、＋q、＋q和－q的点电荷，求正方形中心O点的电场强度．图1－3－22解析：由对称性原理可知：若正方形四个顶点处均放置相同电荷量的电荷，则中心O 点的场强为零，因此可把D 点的电荷－q 等效为两部分：＋q 和－2q .＋q 和另外三个点电荷在中心O 点的合场强为零，－2q 在中心O 点的场强为E ＝2kq l 2/2＝4kql 2故正方形中心O 点的场强大小为E ＝4kql 2，方向沿OD 连线由O 指向D .答案：4kql2，方向沿OD 连线由O 指向D .11．如图1－3－23所示，两根长为L 的绝缘细线下端各悬挂一质量为m 的带电小球A 、B ，A 、B 带电荷量分别为＋q 和－q ，今加上匀强电场(方向水平向左)，场强为E ，使联结A B 的绝缘细线(长为L )拉直，并使两小球处于静止状态，E 的大小应满足什么条件？图1－3－23解析：B 球受力如图所示． 由于B 球静止，有⎩⎪⎨⎪⎧mg ＝F sin60°①qE ＝F cos60°＋k q 2L 2＋F T ② ①②式联立，并考虑到F T ≥0， 得E ≥mg 3q ＋kq L2. 答案：E ≥mg 3q ＋kq L 212.竖直放置的两块足够长的平行金属板间有匀强电场．其电场强度为E ，在该匀强电场中，用丝线悬挂质量为m 的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，如图1－3－24所示，请问：图1－3－24(1)小球带电荷量是多少？(2)若剪断丝线，小球碰到金属板需多长时间？ 解析：(1)由于小球处于平衡状态，对小球受力分析如图所示F sinθ＝qE①F cosθ＝mg②由①②得tanθ＝qEmg，故q＝mg tanθE.(2)由第(1)问中的方程②知F＝mgcos θ，而剪断丝线后小球所受电场力和重力的合力与未剪断丝线时丝线的拉力大小相等，故剪断丝线后小球所受重力、电场力的合力等于mgcosθ.小球的加速度a＝F合m＝gcosθ，小球由静止开始沿着丝线拉力的反方向做匀加速直线运动，当碰到金属极上时，它经过的位移为s＝bsinθ，又由s＝12at2，t＝2sa＝2b cosθg sinθ＝2bg cotθ. 答案：(1)mg tanθE(2)2bg cotθ。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电场强度
【典型例题】
关于电场线的下列说法中正确的是：（ABD）
A、电场线并非真实存在，是人们假想出来的
B、电场线既能反映电场的强弱，也能反映电场的方向
C、只要初速度为零，正电荷必将沿电场线方向移动
D、匀强电场的电场线分布是均匀、相互平行的直线
【解析】电场线是形象地了解电场中各点场强的大小和方向而引入的，并不真实存在；电场线的疏密反映场强的大小，电场线上各点的切线方向为该点的场强方向，注意：孤立的电场线不能反映场强大小；电场线方向反映正电荷的受力方向和正电荷的移动方向不一定相同；匀强电场的电场线必为等间距平行线。
【例2】某电场中的几条电场线以及带负电的点电荷q在A点的受到的电场力方向如图所示。
⑴试在图中画出电场线的方向
⑵比较电场中A、B两点的场强EA、EB的大小
⑶在A、B两点分别放上等量异种电荷，试比较它们受到的力FA、FB的大小。
【解析】
⑴负电荷的受力方向与该点的场强方向相反，电场线方向如图所示
⑵电场线的疏密反映了场强的大小，故EA＞EB
⑶因A、B两点放的是等量电荷，由F=Eq得FA＞FB
【例3】如图所示，用三根长均为L的绝缘丝线悬挂两个质量均为m，带电量分别为＋q和－q的小球，若加一个水平向左的匀强电场，使丝线都被拉紧且处于平衡状态，则所加电场的场强E的大小应满足什么条件？
【解析】
分析清楚小球的受力情况，利用小球的平衡状态，即F合=0，对A进行受力分析，如图所示，其中F1为OA绳的拉力，F2为AB绳的拉力，F3为静电力依据平衡条件有：
mg
F=
⋅
60
sin
1
qE=k
60
cos
1
2
2
2
F
F
l
q
+
+
F2≥0
联立等式得：E≥
60 2
ctg
q
mg
l
kq
⋅
+
【基础练习】
一、选择题：
1、下列关于电场线的说法中，正确的是：（）
A、电场线是电场中实际存在的线
B、电场中的任意两条电场线都不可能相交
C、顺着电场线的方向，电场强度一定越来越大
D、顺着电场线的方向，电场强度一定越来越小
2、某电场区域的电场线如图所示，a、b是其中一条电场线上的两点，下列说法中正确的是：（）
a点的场强方向一定沿着过a点的电场线向右
a点的场强一定大于b点的场强
正电荷在a点受到的电场力一定大于它在b点受到的电场力
负电荷在a点受到的电场力一定小于它在b点受到的电场力
3、下列各图
中所画的电场线，正确的是：（）
⑴⑵⑶⑷
A、⑴⑵和⑷
B、只有⑷
C、只有⑶
D、⑵和⑶
4、一带电粒子从电场中的A点运动到B点，轨迹如图中虚线所示，不计粒子所受的重力则：（）
A、粒子带正电
B、粒子的加速度逐渐减小
C、A点的场强大于B点的场强
D、粒子的速度不断减小
5、如图所示，电场中的一条电场线，则下列说法正确的是：（）
A、这个电场一定是匀强电场
B、A、B两点的场强有可能相等
C、A点的场强一定大于B点的场强
D、A点的场强可能小于B点的场强
6、如图所示，在等量异种电荷连线的中垂线上取A、B、C、D四点，B、D两点关于O点对称，则关于各点场强的关系，下列说法中正确的是：（）
A、EA>EB ，EB＝ED
B、EA<EB ，EA<EC
C、EA<EB <EC ，EB＝ED
D、可能EA＝EC < EB ，EB＝ED
二、填空题：
7、一个质量为m＝2.0×10-7kg的带电微粒在空间作匀速直线运动。
该微粒带的是负电，电荷量由5.0×1012个电子的电荷量所形成，由此可知，在不计空气阻力的情况下，空间电场强度的方向为，电场强度的大小为。
8、地球表面通常有一电场强度方向与地面垂直的电场，电子在此电场中受到向上的力，电场强度的方向是，若在此电场中的某处电子受到的电场力和重力恰好平衡，则该处的电场强度是。
（设电子
的质量为m，电量为e，重力加速度为g）
9、如图所示为在一个电场中的a、b、c、d四点分别引入试探电荷，测得试探电荷的电量跟它所受电场力的函数关系图象，这个电场（填“是”或“不是”）匀强电场，若不是，则场强的大小关系为。
三、计算题：
10、为了确定电场中P点的场强大小，用细丝线悬挂一个带负电的小球进行试探，当小球在P点静止时，测出悬线与竖直方向的夹角为37°，已知P点的场强方向在水平方向上，小球的重力为4.0×10-3N，所带电量为0.01C，取sin37°＝0.6 ，则P点的场强大小是多少？
11、如图所示，在真空中倾斜放置着两块带有异种电荷的平行金属板A、B，一质量为m、电量为q的小球，自小孔P以水平速度vo射入，经t秒后回到P点，设小球未碰到B板。
求：
⑴两板间电场强度的大小
⑵板与水平方向的夹角
12、如图所示中质量为m的带电小球用绝缘线悬挂于O点，并处在水平向左的匀强电场中，场强为E，球静止时丝线与垂直夹角为 ，求：
⑴小球带何种电荷，电量是多少？
⑵若烧断丝线，则小球将作什么运动？（设电场范围足够大）
【能力提升】
1、某带电粒子只在电场力作用下运动，电场线及粒子经A点运动到B点的轨迹如图所示，则由图可知：（）
运动粒子带负电荷
运动粒子带正电荷
粒子在A点时的加速度小于它在B点时的加速度
粒子在A点时的加速度大于它在B点时的加速度
2、如图所示，水平放置的金属板的上方有一固定的正点电荷Q，一表面绝缘的带正电的小球（可视为质点，且不影响Q的电场），从左端以初速度vo滑到金属板上，沿光滑的上表面向右运动到右端，在此过程中：（）小球作匀速直线运动
小球作先减速后加速的运动
小球受到的电场力的冲量为零
电场力对小球做功为零
3、图中质量分别为m、2m、3m的三个小球A、B、C，其中B球带的电荷量为＋Q，A、C不带电。
绝缘细线将它们相连，并把它们放在方向竖直向下，场强为E的匀强电场中，当将A拴住，三个小球均处于静止状态时，A、B间的细线张力为；当将A球静止释放，则在释放A球的瞬间A、B球间的张力为。
4、如图所示，电荷均匀分布在带电圆环上，总的电荷量为＋Q，在圆环的轴上距圆环圆心L处放有一点电荷＋q，已知圆环半径为R，此时圆环对点电荷＋q的作用力大小为多少？方向怎样？
参考答案 【基础练习】 一、选择题：
1、B
2、ABC
3、B
4、BCD
5、BD
6、BC 二、填空题：
7、竖直向下 2.5N/C 8、向下 mg/e 9、不是 Ed ＞Ea ＞Eb ＞Ec 三、计算题：
10、0.3N/C 11、设：板间匀强电场的场强为E ，板与水平方向夹角为θ， 在竖直方向由平衡条件得：Eqcos θ=mg ……⑴ 在水平方向由动量定理得：Eqsin θt=2mv0……⑵
解得：E=2
202
4t v g q
m + θ=arccot 02v gt
12、⑴由平衡条件得：Eq=mgtan θ q=E mg θ
tan 是正电荷
⑵烧断丝线后，小球沿原悬线方向（与竖直方向成θ）斜向下作匀加速直线运动。
【能力提升】
1、BC
2、AD
3、5mg+EQ QE/3
4、作用力大小为F=()
2
3
22
L
R
KQqL
+
方向水平向右。
