N沟道和P沟道MOS管工作原理N沟道MOSFET（NMOS）的工作原理是利用负电压加在接近沟道区域的电极上，形成一个负电荷区域，使电子在沟道内移动。
当NMOS的栅极电压高于沟道电压时，电子将被吸引到NMOS的沟道区域。
这将导致沟道中的电子数量增加，形成一个导电通道。
电子通过沟道流动时，NMOS处于导电状态，可将电流从源极到漏极引导。
当栅极电压低于沟道电压时，电子无法通过沟道流动，NMOS处于截止状态。
P沟道MOSFET（PMOS）的工作原理则相反。
利用正电压加在接近沟道区域的电极上，形成一个正电荷区域，吸引电子从沟道区域离开。
当PMOS的栅极电压低于沟道电压时，电子将被吸引到PMOS的沟道区域。
这将导致沟道中的电子数量减少，形成一个导电通道。
电子通过沟道流动时，PMOS处于导电状态，可将电流从漏极到源极引导。
当栅极电压高于沟道电压时，电子无法通过沟道流动，PMOS处于截止状态。
NMOS和PMOS的主要区别在于沟道区域的掺杂类型。
NMOS的沟道区域是正掺杂的P型半导体，而PMOS的沟道区域是负掺杂的N型半导体。
这种不同的掺杂类型导致了不同的工作原理和电子流动方式。
MOSFET是现代集成电路中最常用的晶体管结构之一、它具有高度的集成度、低功耗和控制灵活性，广泛应用于数字电路和模拟电路中。
在数字电路中，NMOS和PMOS通常用于构建逻辑门电路，如与门、或门和非门。
在模拟电路中，MOSFET经常用作可变电阻、放大器和开关等各种功能的基本构建单元。
总之，N沟道和P沟道MOSFET的工作原理是通过施加电场来控制沟道区域的电子流动，从而实现电流的导通和截止。
这种电场效应的工作方式使得MOSFET能够在集成电路中发挥重要的作用。
N沟道和P沟道MOS管工作原理

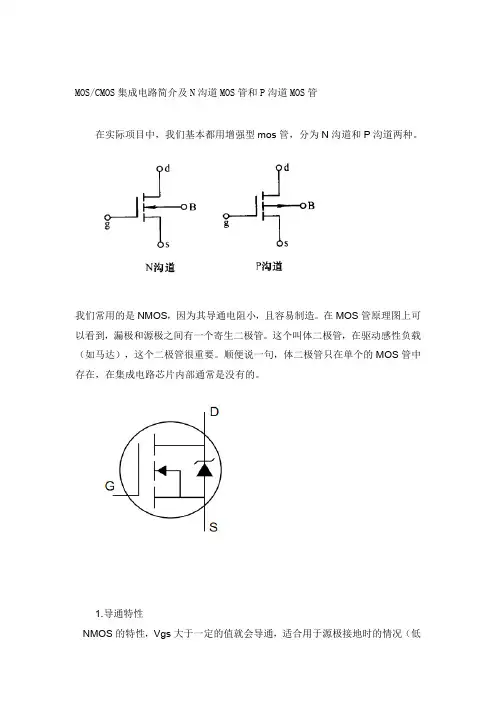

MOS/CMOS集成电路简介及N沟道MOS管和P沟道MOS管在实际项目中，我们基本都用增强型mos管，分为N沟道和P沟道两种。
我们常用的是NMOS，因为其导通电阻小，且容易制造。
在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。
这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。
顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。
1.导通特性NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
2.MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。
缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。
这两种办法都可以减小开关损失。
3.MOS管驱动跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。
这个很容易做到，但是，我们还需要速度。
在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。
对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。
N沟道和P沟道MOS管工作原理
N沟道和P沟道MOS管工作原理首先，我们来看N沟道MOS管的工作原理。
N沟道MOS管的基本结构包括p型基底、n+型源和漏，以及上面覆盖的一层厚氧化硅（SiO2）绝缘层。
当没有电压施加在栅极上时，N沟道MOS管是关闭状态。
在这种情况下，沟道区域中没有电子流动，因为沟道处于p型基底的截断状态。
接下来，当一个正电压施加在栅极上时，栅极和沟道之间的氧化硅绝缘层将形成一个电场。
这个电场将吸引p型基底下面的正电荷，使其靠近氧化硅绝缘层。
在较高的电场强度下，p型基底中的正电荷会被吸引到足够接近氧化硅绝缘层的位置。
这样，p型基底下方的N沟道就会形成并连接源和漏。
N沟道中的电子可以随后通过N沟道从源到漏流动。
因此，当电压施加在栅极上时，N沟道MOS管处于导通状态。
然而，当电压施加在栅极上并且达到一定上限后，N沟道MOS管会进入饱和区。
在这种情况下，N沟道中的电流将达到最大值，即漏极电流。
继续增加栅极电压将不会增加电流。
在饱和区，N沟道MOS管可以被看作是一个电流控制器件，其输出电流与栅极电压和沟道长度/宽度比例相关。
接下来我们来看P沟道MOS管的工作原理。
P沟道MOS管和N沟道MOS管的结构相似，差异在于p型基底和n+型源和漏。
在没有电压施加在栅极上时，P沟道MOS管也是关闭状态。
沟道处于n型基底的截断状态，没有电流流动。
当一个负电压施加在栅极上时，栅极和p型基底之间的氧化硅绝缘层形成一个电场。
这个电场将吸引n型基底下面的负电荷，使其靠近氧化硅绝缘层。
在较高的电场强度下，n型基底中的负电荷会被吸引到足够接近氧化硅绝缘层的位置。
这样，n型基底下方的P沟道就会形成并连接源和漏。
P沟道中的空穴可以通过P沟道从源到漏流动。
因此，当电压施加在栅极上时，P沟道MOS管处于导通状态。
同样地，当电压施加在栅极上并且达到一定上限后，P沟道MOS管会进入饱和区。
在这种情况下，P沟道中的电流将达到最大值，并且进一步增加栅极电压将不会增加电流。
led灯控制电路输出端有四个mos 的工作原理
led灯控制电路输出端有四个mos 的工作原理LED灯控制电路输出端的四个MOS的工作原理在LED灯控制电路中，常常使用MOS（金属氧化物半导体）管作为开关来控制LED的亮灭。
这种设计通常包括四个MOS管，它们被称为N沟道和P沟道MOS管。
下面将详细介绍每个MOS管的工作原理。
1. N沟道MOS管：N沟道MOS管是一种P型衬底上具有N型沟道的MOS管，其工作原理如下：当输入信号为高电平时，沟道层中形成了正直接的电子形势，使得MOS管导通与输入信号相关。
这时，输出端的电压接近于地，LED灯会被关闭。
当输入信号为低电平时，沟道层中形成了负直接的电子形势，阻止了电流通过沟道，导致MOS管截止与输入信号不相关。
此时，输出端的电压接近于正电源，从而LED灯点亮。
2. P沟道MOS管：P沟道MOS管是一种N型衬底上具有P型沟道的MOS管，其工作原理与N沟道MOS管相反：当输入信号为高电平时，沟道层中形成了负直接的电子形势，从而阻止了电流通过沟道，MOS管截止与输入信号不相关。
此时，输出端的电压接近于正电源，LED灯点亮。
当输入信号为低电平时，沟道层中形成了正直接的电子形势，使得MOS管导通与输入信号相关。
这时，输出端的电压接近于地，LED灯会被关闭。
通过将N沟道MOS管和P沟道MOS管配对使用，可以实现更加灵活的LED 灯控制。
当N沟道MOS管导通时，P沟道MOS管截止，LED点亮；当P沟道MOS管导通时，N沟道MOS管截止，LED关闭。
这种控制方式可以很好地实现LED灯的开关控制。
总结：LED灯控制电路中的四个MOS管，分为N沟道和P沟道MOS管。
通过控制不同MOS管的导通与截止状态，可以实现LED灯的开关控制。
当N沟道MOS管导通时，LED点亮；当P沟道MOS管导通时，LED关闭。
这种设计为LED灯的控制提供了灵活性和便利性。
N沟道P沟道MOS管基本原理与应用案例
N沟道P沟道MOS管基本原理与应用案例
1.N沟道、P沟道MOS管的基本原理
在MOS管中，根据材料性质的不同，可以分为两种类型：N沟道MOS 管和P沟道MOS管。
N沟道MOS管的基本原理如下：
-MOS管的材料中，P型多晶硅为基底，上面覆盖着一个绝缘层（通常为二氧化硅）和一个金属层（通常为铝）。
-绝缘层上形成一个P型沟道，当沟道中下加上适当的负电压时，形成了一个导电通道。
-当导通通道存在时，MOS管的漏-源之间可以通过电流流动。
P沟道MOS管的基本原理如下：
-P沟道MOS管的基底是N型硅，绝缘层和金属层的结构与N沟道MOS 管相似。
-绝缘层上形成一个N型沟道，当沟道中下加上适当的正电压时，形成了一个导电通道。
-当导通通道存在时，MOS管的漏-源之间可以通过电流流动。
2.N沟道、P沟道MOS管的应用案例
（1）CMOS逻辑电路
CMOS逻辑电路有以下几个优势：
-低功耗：CMOS逻辑电路在工作时只消耗非常少的电流，功耗很低。
-高集成度：CMOS逻辑电路可以实现非常高的集成度，因为它们的工作电压和功耗都很低。
-高速度：CMOS逻辑电路的切换速度非常快，适用于高速数字系统。
（2）模拟电路中的放大器
例如，N沟道MOS管可以用作电压放大器，当输入电压施加在栅极上时，输出电压可以由漏-源间的电流决定。
（3）可编程逻辑器件
在这些器件中，MOS管的导通和截止状态可以被程序控制，通过适当的电路连接，可以实现不同的逻辑功能。
总之，N沟道、P沟道MOS管是一种重要的电子器件，具有广泛的应用。
在数字电路、模拟电路和可编程逻辑器件中都可以找到它们的身影。
p沟道mos管和n沟道mos管应用电路
p沟道mos管和n沟道mos管应用电路摘要：一、引言二、p沟道MOS管应用电路1.基本工作原理2.应用场景3.驱动电路设计三、n沟道MOS管应用电路1.基本工作原理2.应用场景3.驱动电路设计四、总结与展望正文：一、引言MOS管（金属-氧化物-半导体场效应晶体管）是一种广泛应用于电子电路中的半导体器件。
根据导电沟道的类型，MOS管可分为p沟道和n沟道两种。
本文将简要介绍p沟道MOS管和n沟道MOS管的应用电路，以及驱动电路的设计方法。
二、p沟道MOS管应用电路1.基本工作原理p沟道MOS管的导电通道沿着p型半导体，由金属源极（Source）和漏极（Drain）组成。
当栅极（Gate）施加正向电压时，栅极与源极之间的电场使p型半导体中的空穴向漏极移动，形成电流。
2.应用场景p沟道MOS管广泛应用于各种电子设备，如电源开关、放大器、振荡器等。
在开关电源、逆变器等高压、大电流应用场景中，p沟道MOS管具有良好的性能表现。
3.驱动电路设计驱动p沟道MOS管的电路可分为以下几个部分：（1）栅极驱动电路：主要包括驱动器IC、电阻、电容等元件，为栅极提供稳定的正向电压。
（2）源极和漏极驱动电路：主要包括驱动器IC、电阻、电感等元件，用于限制电流的大小和减小开关速度。
（3）保护电路：如过压保护、过流保护等，用于防止器件损坏。
四、n沟道MOS管应用电路1.基本工作原理沟道MOS管的导电通道沿着n型半导体，由金属源极（Source）和漏极（Drain）组成。
当栅极（Gate）施加正向电压时，栅极与源极之间的电场使n型半导体中的自由电子向漏极移动，形成电流。
2.应用场景沟道MOS管同样广泛应用于各种电子设备，如电源开关、放大器、振荡器等。
在低压、小电流应用场景中，n沟道MOS管具有较好的性能表现。
3.驱动电路设计驱动n沟道MOS管的电路设计与p沟道MOS管类似，主要包括栅极驱动电路、源极和漏极驱动电路以及保护电路等。
4种mos管工作原理
4种mos管工作原理
1. 直接型MOS管工作原理：直接型MOS管包括P型和N型
沟道MOS管，其工作原理是通过调节栅极电压，控制沟道导
电性能。
当正向偏置栅极，栅极电场会吸引一定数量的少数载流子进入沟道层，形成导电通道，从而导致电流通过。
相反，当负向偏置栅极，则沟道层被抑制，几乎没有电流通过。
2. 加强型MOS管工作原理：加强型MOS管也包括P型和N
型沟道MOS管，其工作原理是通过调节栅极电压，控制沟道
导电性能。
与直接型MOS管不同的是，加强型MOS管在没
有栅极电压时，沟道层并不是完全阻塞，还是有一定的电流通过。
当正向偏置栅极，电场会进一步增强沟道层的导电性能，导致更多的电流通过。
负向偏置栅极会减弱导电性能，导致电流减少。
3. 压控型MOS管工作原理：压控型MOS管也是通过调节栅
极电压来控制导电性能。
与直接型和加强型MOS管不同的是，压控型MOS管是由增强型MOS管组成的级联结构。
其中，
栅极电压只需要控制单位栅极电压下的增益，而实际导通电流由多个MOS管的级联控制。
这种结构可以实现较高的电流增
益和阻止典型的负向电流。
4. 整流型MOS管工作原理：整流型MOS管是一种特殊的MOSFET，工作原理是通过栅极电压的变化来控制电流的方向。
当栅极电压为正值时，MOS管导通，允许电流通过。
当栅极
电压为零（关闭状态）或负值时，MOS管截断，禁止电流通
过。
整流型MOS管常用于开关电源和功率放大器等应用中，可以实现高效的电能转换功能。
p沟道增强型mos管原理
p沟道增强型mos管原理p沟道增强型MOS管是一种常见的场效应晶体管，也是集成电路中最常用的元件之一。
它的特点是具有很高的电流增益和低的输入电阻。
本文将从原理、结构和工作特性三个方面介绍p沟道增强型MOS管。
一、原理p沟道增强型MOS管的原理基于PN结的导电性。
MOS管由P型基底、N型源极和漏极以及控制栅极组成。
当栅极电压为零时，PN结截止，MOS管处于关断状态，没有电流通过。
当栅极电压为正时，栅极与基底之间形成反型结，形成一个薄的N型导电层，这就是沟道。
当沟道导电层形成后，栅极电压增大，沟道导电层的宽度增加，导致漏极电流增大。
因此，p沟道增强型MOS管的工作是基于栅极电压控制沟道导电层的形成和宽度。
二、结构p沟道增强型MOS管的结构非常简单，主要由四个部分组成：P型基底、N型源极、N型漏极和栅极。
其中，P型基底是整个结构的基础，N型源极和漏极之间形成沟道，栅极用于控制沟道的导电性。
三、工作特性1. 高电流增益：p沟道增强型MOS管具有很高的电流增益，可以将输入信号放大到较大的幅度。
这是因为栅极电压的变化可以控制沟道导电层的形成和宽度，从而控制漏极电流的大小。
2. 低输入电阻：p沟道增强型MOS管的输入电阻非常低，可以很好地适应各种输入信号。
这是由于沟道导电层的形成和宽度可以通过栅极电压的变化来控制，使得其输入电阻较小。
3. 高噪声系数：p沟道增强型MOS管的噪声系数较高，容易受到外界干扰。
这是由于MOS管结构中存在PN结，使得其噪声系数较高。
4. 低开关损耗：p沟道增强型MOS管的开关速度非常快，可以实现高频率的开关操作。
这是由于栅极电压的变化可以快速控制沟道导电层的形成和宽度，从而实现快速的开关操作。
p沟道增强型MOS管在集成电路中有着广泛的应用。
它可以作为信号放大器、开关和逻辑门等元件使用。
在模拟电路中，p沟道增强型MOS管可以用来放大微弱的输入信号，提高信号质量。
在数字电路中，p沟道增强型MOS管可以用来实现逻辑门的功能，用于各种逻辑电路的设计。
p沟道增强型mos管工作原理
p沟道增强型mos管工作原理
P沟道增强型MOS管，简称P-MOSFET，是一种基于沟道型
效应晶体管的MOSFET（金属氧化物半导体场效应晶体管）。
P-MOSFET的主要特点是，沟道中传导载流子为正电荷的空穴。
其工作原理如下：
1. 器件结构：P-MOSFET由P型衬底、N型漏极和源极、P型
栅极和栅氧化物组成。
其中，源极和漏极之间的区域为P型
沟道。
2. 正向偏置：当源极和栅极之间的电压为正向偏置时，P-MOSFET处于正常导通状态。
栅极的正电压吸引P型沟道中
的空穴，使其逐渐形成导电通道，使得电流从源极流向漏极。
3. 高阻状态：当源极和栅极之间的电压为负向偏置时，P-MOSFET被截止，处于高阻状态。
栅极的负电压产生堆栈效应，使得P型沟道中的空穴无法形成导电通道，电流无法通过。
需要注意的是，P-MOSFET的栅极电压是相对于源极而言的，正向偏置表示栅极电压高于源极电压，负向偏置表示栅极电压低于源极电压。
P沟道增强型MOS管在数码集成电路、模拟电路和功率放大
器等领域广泛应用，具有功耗低、开关速度快等优点。
p 沟道耗尽型mos管开关电路
p 沟道耗尽型mos管开关电路
沟道耗尽型MOS管开关电路，又称为Depletion型MOS管开关电路。
这种电路中，沟道耗尽型MOS管的工作原理是基于其沟道处于
禁止状态，当控制电压Vg为零时，会有一个漏电流通过这个开关管，但这个漏电流非常小，一般来说可以被忽略不计。
一旦Vg大于零，沟道电荷被疏导去，导致沟道变浅，沟道电阻升高，从而限制了电流的
流动。
在实际应用中，沟道耗尽型MOS管常常被用在电源管理电路、电压
控制器、负载开关、光纤光开关、多通道过滤器等各种场合。
它具有
体积小、热稳定性好、电压控制精度高、响应速度快、损耗低等优点，因此被广泛应用于相应领域。
在沟道耗尽型MOS管开关电路设计和实现中，需要注意以下几个问题：
1. 零点偏置问题：在这种电路中，漏电流虽然很小，但仍然存在，因
此需要对其进行零点偏置，以防止电路工作失真。
2. 驱动电路设计：沟道耗尽型MOS管需要外部电源驱动，因此需要
设计合适的驱动电路，确保其能够接受外部电源电压变化，能够准确
地控制MOS管的开关状态。
3. 功率损耗问题：由于沟道耗尽型MOS管的漏电流很小，因此在正常工作状态下它的功率损耗较小，但在开关瞬间，由于电荷积累和湍流现象，可能会产生一瞬间的大功率损耗，因此需要考虑电源和电路的稳定性和可靠性。
总之，沟道耗尽型MOS管开关电路是一种性能优良、应用广泛的开关电路，但它也存在着一些问题，需要综合考虑各种因素，才能设计出更加稳定、可靠的电路。
p沟道mos管的工作原理
p沟道mos管的工作原理P沟道MOS管是一种常见的金属氧化物半导体场效应管，广泛应用于电子设备和电路中。
它的工作原理是通过调节栅极电压来控制源极和漏极之间的电流流动。
P沟道MOS管由栅极、源极和漏极组成，其中栅极与源极之间通过一层氧化物隔离。
当栅极施加正向电压时，形成一个正电荷层，也称为导电层，导电层与P沟道之间的势垒减小，使得P沟道处于导通状态。
此时，源极与漏极之间的电流可以通过P沟道流动，从而实现了开关效应。
当栅极施加负向电压时，导电层的正电荷会被压缩，形成一个阻挡层。
阻挡层增加了P沟道与源极之间的势垒，使得P沟道处于截止状态。
此时，源极与漏极之间的电流几乎无法流动，实现了关断效应。
P沟道MOS管具有以下特点：1. 低功耗：由于P沟道MOS管在关断状态下的电流几乎为零，只有在导通状态下才有较大的电流流动，因此具有很低的功耗。
2. 速度快：P沟道MOS管的导通和关断速度非常快，可以实现高频率的开关操作。
3. 高输入阻抗：P沟道MOS管的栅极与源极之间通过氧化物隔离，形成了一个电容，使得栅极电流非常小，从而实现了高输入阻抗。
4. 噪声低：P沟道MOS管的噪声水平很低，适用于对噪声要求较高的应用场合。
P沟道MOS管的工作原理可以通过以下步骤来解释：1. 导通状态：当栅极施加正向电压时，栅极与源极之间形成一个正电荷层，导电层与P沟道之间的势垒减小，使得P沟道处于导通状态。
此时，源极与漏极之间的电流可以流动。
2. 关断状态：当栅极施加负向电压时，导电层的正电荷会被压缩，形成一个阻挡层。
阻挡层增加了P沟道与源极之间的势垒，使得P 沟道处于截止状态。
此时，源极与漏极之间的电流几乎无法流动。
通过调节栅极电压，可以实现P沟道MOS管的导通和关断状态之间的切换。
这种切换是通过改变栅极电场对P沟道的控制来实现的。
当栅极电压为正时，栅极电场会吸引负电荷，使得P沟道导通；当栅极电压为负时，栅极电场会排斥负电荷，使得P沟道截止。
p沟道mosfet工作原理
p沟道mosfet工作原理MOSFET（金属氧化物半导体场效应晶体管）是一种常见的场效应晶体管，广泛应用于电子设备中。
在MOSFET中，p沟道MOSFET是一种类型，它具有特定的工作原理和特性。
本文将详细介绍p沟道MOSFET的工作原理。
p沟道MOSFET是一种基于p型衬底的场效应晶体管。
它由一条p型衬底、一层绝缘层和一条金属门极组成。
当在p沟道MOSFET的门极上施加正电压时，会在绝缘层下形成一个p型沟道，从而使得源极和漏极之间形成导电通路。
p沟道MOSFET的工作原理可以通过以下几个方面来解释。
首先，当门极上施加正电压时，会在绝缘层下形成一个p型沟道。
这个p型沟道的形成是通过门极电场的调控，使得p型沟道中的载流子密度增加，从而形成导电通路。
其次，当p型沟道形成后，可以通过控制门极电压来调节p型沟道的导电能力。
当门极电压增加时，p型沟道的导电能力增强，从而导致源极和漏极之间的电流增加；反之，当门极电压减小时，p型沟道的导电能力减弱，电流减小。
另外，p沟道MOSFET还具有开关特性。
当门极电压为零时，p型沟道完全关闭，源极和漏极之间没有导电通路；当门极电压增加时，p型沟道逐渐打开，导电通路逐渐形成，从而实现源极和漏极之间的电流传输。
总的来说，p沟道MOSFET的工作原理可以简单概括为，通过调节门极电压，控制p型沟道的形成和导电能力，从而实现对源极和漏极之间电流的调节和控制。
这种工作原理使得p沟道MOSFET在电子设备中具有重要的应用，如放大、开关和调节等方面。
综上所述，p沟道MOSFET是一种重要的场效应晶体管，它的工作原理主要是通过调节门极电压来控制p型沟道的形成和导电能力，从而实现对源极和漏极之间电流的调节和控制。
这种工作原理使得p沟道MOSFET在电子设备中具有广泛的应用前景。
p沟道mos管工作原理
p沟道mos管工作原理1、P通道为空穴流，N通道为电子流，所以场效应三极管也称为单极性三极管。
FET乃是利用输入电压(Vgs)来掌握输出电流(Id)的大小。
所以场效应三极管是属于电压掌握元件。
它有两种类型，一是结型〔接面型场效应管〕(JFET)，一是金氧半场效应三极管，简称MOSFET，MOSFET又可分为增添型与耗尽型两种。
N沟道，P沟道结型场效应管的D、S是由N(或P)中间是栅极夹持的通道，这个通道大小是受电压掌握的，当然就有电流随栅极电压改变而变。
可以看成栅极是掌握电流阀门。
增添型是指：当VGS=0时管子是呈截止状态，加上正确的VGS后2、，多数载流子被吸引到栅极，从而“增添”了该区域的载流子，形成导电沟道。
耗尽型则是指，当VGS=0时即形成沟道，加上正确的VGS时，能使多数载流子流出沟道，因此“耗尽”了载流子，使管子转向截止。
栅极电压高低确定电场的改变，进而影响载流子的多少，引起通过S、D电流改变。
MOS管的源极和衬底通常是接在一起的(大多数管子在出厂前已连接好)。
增添型MOS管的漏极d和源极s之间有两个背靠背的PN结。
主板上的PWM(PlusWidthModulator，脉冲宽度调制器)芯片产生一个宽度可调的脉冲波形，这样可以使两只MOS 管轮番导通3、。
当负载两端的电压(如CPU需要的电压)要降低时，这时MOS 管的开关作用开始生效，外部电源对电感进行充电并到达所需的额定电压。
当负载两端的电压升高时，通过MOS管的开关作用，外部电源供电断开，电感释放出刚刚充入的能量，这时的电感就变成了“电源”，当栅-源电压vGS=0时，即使加上漏-源电压vDS，而且不管vDS 的极性如何，总有一个PN结处于反偏状态，漏-源极间没有导电沟道。
MOS管MOS管的英文全称叫MOSFET(MetalOxideSemiconductorFieldEffectTransistor)，即金属氧化物4、半导体型场效应管，属于场效应晶体管中的绝缘栅型。
p沟道耗尽型mos管
P沟道耗尽型MOS管1. 介绍P沟道耗尽型MOS管（P-Channel Depletion Mode MOSFET）是一种主动器件，广泛应用于电子领域。
它是一种可控的开关，具有低电压驱动和高开关速度的特点，常用于功率放大、开关和信号处理等电路中。
本文将从以下几个方面对P沟道耗尽型MOS管进行深入探讨。
2. 原理P沟道耗尽型MOS管的工作原理基于PN结。
当施加负偏压于栅极（G）和源极（S）之间时，PN结会形成反向偏置，导致沟道变窄，减少电流流动。
这使得沟道处于耗尽状态，故称为P沟道耗尽型MOS管。
MOS管的主要部分有： - 栅极（Gate）：用于控制沟道的形成和耗尽。
- 沟道（Channel）：寻常连接源极和漏极，存在时允许电流通过。
- 源极（Source）：用于提供电流。
- 漏极（Drain）：用于收集电流。
3. 特点P沟道耗尽型MOS管具有以下特点：3.1 低电压驱动与N沟道耗尽型MOS管相比，P沟道耗尽型MOS管电压驱动要求较低。
这使得它能够在低电压环境下工作，节省能源。
3.2 高开关速度P沟道耗尽型MOS管具有快速的开关速度，其响应时间较短，能够迅速完成开关动作。
3.3 低静态功耗P沟道耗尽型MOS管在关闭状态下，只需非常微小的电流通过，因此具有低静态功耗的特点。
这使得它在需要长时间保持稳定状态的电路中非常适用。
4. 应用P沟道耗尽型MOS管在电子领域有着广泛的应用。
4.1 功率放大由于P沟道耗尽型MOS管具有低电压驱动和高开关速度的特点，它在功率放大电路中发挥重要作用。
它能够承受较高的电流和电压，将小信号放大为大信号输出。
4.2 开关P沟道耗尽型MOS管也常被用作开关，例如用于控制电源开关和模拟开关等。
它的低电压驱动和快速开关速度能够有效地实现高效的开闭操作。
4.3 信号处理P沟道耗尽型MOS管在信号处理电路中起到关键作用。
它常用于构建放大器、滤波器和调制器等电路，能够准确地处理输入信号，并输出所需信号。
p沟道mos管工作原理
p沟道mos管工作原理P沟道MOS管（P-Channel MOSFET）是一种金属氧化物半导体场效应管（MOSFET），它的工作原理与N沟道MOS管相反。
P沟道MOS管使用P型半导体作为通道，控制电流的大小来实现开关功能。
在本文中，我将详细介绍P沟道MOS管的工作原理。
P沟道MOS管由三个重要部分组成：栅极（G），源极（S）和漏极（D）。
源极和漏极之间的导电通道受栅极对极性的控制。
当栅极电压为正时，与栅极相连的P型半导体区域中的电子被排斥，形成一个正电荷区域，这个电荷区域阻止了电子流经通道，因此导电通道关闭。
当栅极电压为负时，正电荷区域被电子填充，导电通道打开。
使用P沟道MOS管时，栅极电压的高低决定了导电通道的开闭。
当栅极电压小于通道中的源极电压时，导电通道是关闭的，不会允许电流流过。
当栅极电压升高时，导电通道开始打开，允许电流从源极流向漏极。
因此，P沟道MOS管可以看作是一个控制着漏极电流的开关。
在MOSFET中，栅极电压的变化会带来漏极电流的变化。
当栅极电压较高时，导电通道打开，大量电流可以从源极流向漏极。
然而，过高的栅极电压会导致电击穿现象，可能损坏MOSFET。
因此，设计电路时必须确保栅极电压不会超过推荐的最大值。
另一个影响P沟道MOS管工作的重要参数是阈值电压（Vth）。
阈值电压是指栅极电压与源极电压之间的电压差，这个电压差将决定导电通道打开的程度。
根据P沟道MOS管的工作原理，当栅极电压低于阈值电压时，导电通道将处于关闭状态，不会有电流流经。
当栅极电压高于阈值电压时，导电通道打开，允许电流流经。
除了栅极电压和阈值电压外，漏源漏极电流（Id）也是P沟道MOS管的重要工作参数。
漏源电流是在栅极和源极之间的电流，它的大小取决于栅极电压和源极电压之间的电势差。
总而言之，P沟道MOS管使用P型半导体作为导电通道，控制栅极电压来开关导电通道。
当栅极电压为正时，导电通道关闭，不允许电流流经。
当栅极电压为负时，导电通道打开，允许电流流经。
p沟道mos管原理
p沟道mos管原理
P沟道金属氧化物半导体场效应管（P-channel metal-oxide-semiconductor field-effect transistor，简称P沟道MOS管）是一种常见的半导体器件，其工作原理基于控制电压来调节载流子流动。
P沟道MOS管的结构和原理与N沟道MOS管类似，差异在于P沟道MOS管中的沟道区域是P型半导体材料。
以下是P沟道MOS管的工作原理：
1. 导通状态：当输入端（称为栅极）施加正向电压时，栅极下面的氧化层上会形成一个正电荷，导致P型沟道区域中形成一个负电荷层。
这个负电荷层吸引P
沟道中的正空穴，导致P沟道区域形成一个导电通道。
当栅极与源极之间施加正向电压时，沟道中的空穴会从源极流向漏极，形成导流通路，从而导通P沟道MOS管。
2. 截止状态：当输入端（栅极）施加负向电压时，栅极下面的氧化层上形成一个负电荷层，阻止了P沟道区域中空穴的流动。
因此，当栅极施加负电压时，P沟道MOS管处于截止状态，即不导电。
P沟道MOS管的特点包括低功耗、高控制能力和较大电压饱和区等。
在实际应用中，P沟道MOS管广泛用于数字电路设计、功率放大器和开关等领域。
它的工作原理和性能使其成为集成电路中重要的组成部分之一。
总结：P沟道MOS管是一种基于控制电压来调节载流子流动的半导体器件。
它的工作原理涉及施加正向电压时导通，施加负向电压时截止。
这种器件在数字电路设计和功率放大器等领域发挥着重要作用。
p型沟道的mos管工作原理
p型沟道的mos管工作原理p型沟道MOS管是一种常见的金属-氧化物-半导体场效应管。
它是由p型沟道、n型源极和漏极以及栅极组成的。
本文将从工作原理的角度介绍p型沟道MOS管的工作原理。
p型沟道MOS管的工作原理可以分为两个阶段：截止区和放大区。
在截止区，p型沟道MOS管的栅极与源极之间的电压低于临界电压（阈值电压），栅极-源极电压小于门电压，此时沟道处于截止状态。
在这种情况下，MOS管的导通状态处于关闭状态，没有电流流过。
进入放大区后，当栅极-源极电压大于临界电压时，沟道开始形成，并且MOS管开始导通。
当栅极正向偏置，形成正向电场时，沟道中的空穴受到电场的吸引向源极移动，形成电流。
此时，MOS管的导通状态处于打开状态，电流能够流过。
在放大区，栅极电压的变化会对沟道中的空穴密度产生影响，进而改变沟道电阻。
当栅极电压增大时，电子浓度也增加，沟道电阻减小，电流也会增大。
反之，当栅极电压减小时，沟道电阻增加，电流减小。
p型沟道MOS管还有漏极电流和栅极电流。
漏极电流是由于沟道中的空穴与漏极之间的电场引起的，而栅极电流是由于栅极与源极之间的电场引起的。
总结起来，p型沟道MOS管的工作原理是通过调节栅极电压来控制沟道中的空穴密度，从而改变沟道电阻和电流大小。
当栅极电压小于临界电压时，MOS管处于截止状态，不导通；当栅极电压大于临界电压时，MOS管处于放大区，导通状态，电流能够流过。
总的来说，p型沟道MOS管是一种基于场效应原理的半导体器件。
通过调节栅极电压，可以控制沟道中的空穴密度，从而实现对电流的控制。
在实际应用中，p型沟道MOS管被广泛应用于数字电路、模拟电路和功率放大电路等领域，具有很高的应用价值。
p沟道mos管工作原理
p沟道mos管工作原理
P沟道MOS管是一种基于MOS（金属-氧化物半导体）技术
的半导体器件。
它的工作原理与N沟道MOS管类似，但是由
于材料性质的不同，它的载流子是正电荷。
当漏极得到负电压时，荷载注入到P沟道中，形成了一个正
电荷区。
当控制电压施加在栅极上时，此时栅极与沟道中的荷载形成导体-绝缘体-导体（MOS）结构，栅极与正电荷相吸引，电场形成顺着P沟道的方向弯曲。
一旦电场弯曲到一个特定
的临界值，它会形成沟道处的反向PN结，从而导致P沟道中
电子的注入。
注入电子的数目和栅极电压之间存在一个相对线性关系，这就是P沟道MOS管在其线性区域的工作原理。
P
沟道MOS管也有饱和区域，此时沟道上的电荷是饱和的。
P沟道MOS管是一种低功耗的器件，与N沟道MOS管相比，它的公用元件电容较小，这意味着它的切换速度可以更快。
与此同时，由于它使用的是正电荷载流子，因而它可以达到更高的特征电流密度。
总之，P沟道MOS管的工作原理可简要概括为：施加负漏极
电阻，形成P沟道中的负载荷，施加正栅・极电压，并控制
栅电压以形成MOS结构，从而在P沟道中形成反向PN结及
注入电子，进而控制沟道导通和截止。
p型mos管工作原理
p型mos管工作原理
P型MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种功率放大器，常用于电子设备中。
其工作原理可以简单概括如下：
1. MOS管的结构包括沟道区、栅极、漏极和源极。
其中沟道区是由两块不同类型的半导体材料（P型和N型）形成的。
2. 当MOS管处于关断状态时，沟道区两侧的P-N结形成一个反向偏置的二极管。
这时，沟道区没有导电通路，所以电流无法流动。
3. 当向MOS管的栅极施加正电压时，栅极和源极之间形成正向电场，使得P型沟道区禁带宽度减小。
这样，当栅极电压超过一定阈值时，沟道区会形成一个导电通道。
4. 当输入信号施加在栅极上时，导电通道的电阻会发生变化。
当输入信号为正或负脉冲时，导电通道的电阻减小，电流可以流过沟道区，从漏极到源极。
5. 通过控制栅极电压的变化，可以调整MOS管的导电通道的电阻，从而控制通过MOS管的电流大小。
总之，P型MOS管的工作原理是通过栅极电压的变化，控制沟道区的导电通道，实现对电流的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P沟道MOS管工作原理
金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类， P沟道硅MOS 场效应晶体管在N型硅衬底上有两个P+区，分别叫做源极和漏极，两极之间不通导，柵极上加有足够的正电压(源极接地)时，柵极下的N型硅表面呈现P型反型层，成为连接源极和漏极的沟道。
改变栅压可以改变沟道中的电子密度，从而改变沟道的电阻。
这种MOS场效应晶体管称为P沟道增强型场效应晶体管。
如果N型硅衬底表面不加栅压就已存在P型反型层沟道，加上适当的偏压，可使沟道的电阻增大或减小。
这样的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。
统称为PMOS晶体管。
P沟道MOS晶体管的空穴迁移率低,因而在MOS晶体管的几何尺寸和工作电压绝对值相等的情况下，PMOS晶体管的跨导小于N沟道MOS晶体管。
此外，P沟道MOS晶体管阈值电压的绝对值一般偏高，要求有较高的工作电压。
它的供电电源的电压大小和极性,与双极型晶体管——晶体管逻辑电路不兼容。
PMOS因逻辑摆幅大，充电放电过程长，加之器件跨导小，所以工作速度更低，在NMOS电路(见N沟道金属—氧化物—半导体集成电路)出现之后，多数已为NMOS电路所取代。
只是,因PMOS电路工艺简单,价格便宜，有些中规模和小规模数字控制电路仍采用PMOS电路技术。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
正常工作时，P沟道增强型MOS管的衬底必须与源极相连，而漏心极的电压Vds应为负值，以保证两个P区与衬底之间的PN结均为反偏，同时为了在衬底顶表面附近形成导电沟道，栅极对源极的电压Vgs也应为负。
１．导电沟道的形成（Ｖds＝０）
当Vds=0时，在栅源之间加负电压Vgs，由于绝缘层的存在，故没有电流，但是金属栅极被补充电而聚集负电荷，Ｎ型半导体中的多子电子被负电荷排斥向体内运动，表面留下带正电的离子，形成耗尽层，随着Ｇ、Ｓ间负电压的增加，耗尽层加宽，当Vgs增大到一定值时，衬底中的空穴（少子）被栅极中的负电荷吸引到表面，在耗尽层和绝缘层之间形成一个Ｐ型薄层，称反型层，这个反型层就构成漏源之间的导电沟道，这时的Ｖgs称为开启电压Vgs（th），Vgs到Vgs（th）后再增加，衬底表面感应的空穴越多，反型层加宽，而耗尽层的宽度却不再变化，这样我们可以用Vgs的大小控制导电沟道的宽度。
２．Ｖds≠Ｏ的情况
导电沟道形成以后，Ｄ，Ｓ间加负向电压时，那么在源极与漏极之间将有漏极电流Ｉd 流通，而且Ｉd随Vds而增加．Ｉd沿沟道产生的压降使沟道上各点与栅极间的电压不再相等，该电压削弱了栅极中负电荷电场的作用，使沟道从漏极到源极逐渐变窄．当Ｖds增大到使Ｖgd＝Ｖgs（TH），沟道在漏极附近出现预夹断．。
