N沟道MOS管的结构及工作原理
N沟道增强型MOS管的工作原理
N沟道增强型MOS管的工作原理
N沟道增强型MOS管（NMOS）是一种常见的场效应管(fET)，在N沟道增强型MOS管中，沟道导电能力可以通过适当的电压调节，从而导致开关体的导电能力发生明显变化。
其工作原理可以从材料结构、电场分布和电流传输三个方面进行解释。
1.材料结构：
NMOS的基本结构由P型衬底、N型沟道区域、P型源/漏极和绝缘层组成。
在衬底上形成一个绝缘层，然后再在上面形成一层N型沟道区域，称之为负载掺杂。
2.电场分布：
当N沟道增强型MOS管处于关闭状态时，沟道区域中没有电子通过，因此沟道区域的电势保持高电势，并阻断了N型衬底的连接。
当施加一个正的门极电压（如VGS），沟道区域中的P型区域受到吸引，形成了一个N型沟道连接了N型衬底和P型源/漏极，从而允许电流通过。
3.电流传输：
当门极电压（VGS）增加，沟道中的电子数量增加，导致增强模式下的导电能力增加，电流也随之增加。
沟道中电子的移动速度受电子迁移率的影响，通常电子迁移率很高，因此电子能够很快地通过沟道区域。
当N 沟道增强型MOS管处于开启状态时，电流可以从源极流向漏极。
总结起来，N沟道增强型MOS管的工作原理可以通过施加门极电压改变沟道区域的电势，从而控制电流的通过。
当门极电压为零时，NMOS处于关闭状态，电流无法通过。
当施加一个正的门极电压时，沟道区域中的
P型区域受到吸引，形成了一个N型沟道连接了N型衬底和P型源/漏极，从而允许电流通过。
NMOS具有许多优点，包括低功耗、快速开关速度和较高的集成度。
它在许多电子设备中广泛应用，如数字逻辑电路、微处理器和存储器芯片等。
N沟道MOS管的结构及工作原理
结型场效应管的输入电阻虽然可达 106~109W，但在要求输入电阻更高的场合，还是不能满足要求。
而且，由于它的输入电阻是PN 结的反偏电阻，在高温条件下工作时， PN 结反向电流增大，反偏电阻的阻值明显下降。
与结型场效应管不同，金属-氧化物-半导体场效应管(MOSFET) 的栅极与半导体之间隔有二氧化硅(SiO2)绝缘介质，使栅极处于绝缘状态(故又称绝缘栅场效应管)，于是它的输入电阻可高达1015W。
它的另一个优点是创造工艺简单，适于创造大规模及超大规模集成电路。
MOS 管也有 N 沟道和 P 沟道之分，而且每一类又分为增强型和耗尽型两种，二者的区别是增强型 MOS 管在栅-源电压 vGS=0 时，漏-源极之间没有导电沟道存在，即使加之电压vDS (在一定的数值范围内)，也没有漏极电流产生(iD=0)。
而耗尽型 MOS 管在vGS=0 时，漏-源极间就有导电沟道存在。
a) N 沟道增强型MOS 管结构示意图(b) N 沟道增强型MOS 管代表符号 (c) P 沟道增强型MOS 管代表符号在一块掺杂浓度较低的 P 型硅衬底上，用光刻、扩散工艺制作两个高掺杂浓度的 N+区，并用金属铝引出两个电极，分别作漏极 d 和源极 s。
然后在半导体表面复盖一层很薄的二氧化硅(SiO2)绝缘层，在漏-源极间的绝缘层上再装上一个铝电极,作为栅极 g。
此外在衬底上也引出一个电极 B，这就构成为了一个 N 沟道增强型MOS 管。
显然它的栅极与其它电极间是绝缘的。
图 1(a)、(b)分别是它的结构示意图和代表符号。
代表符号中的箭头方向表示由 P(衬底)指向 N(沟道)。
P 沟道增强型MOS 管的箭头方向与上述相反，如图 1(c)所示。
1．vGS 对 iD 及沟道的控制作用MOS 管的源极和衬底通常是接在一起的(大多数管子在出厂前已连接好)。
从图 1(a)可以看出，增强型MOS 管的漏极 d 和源极 s 之间有两个背靠背的 PN 结。
MOS场效应晶体管的结构工作原理
P沟道增强型MOSFET的结构
和 工作原理
P沟道MOSFET的工作原理与N沟道 MOSFET完全相同，只不过导电的载流 子不同，供电电压极性不同而已。这如 同双极型三极管有NPN型和PNP型一样。
第9页/共11页
关于场效应管符号的说明：
D
D
G
BG
B
S
S
D
G
B
S
N沟道增强 型MOS管， 衬底箭头向 里。漏、衬 底和源、分 开，表示零 栅压时沟道 不通。
可变I电D/ 阻m A区
过损耗区
击穿区
4V
曲线分五个区域： （1）可变电阻区 （2）恒流区（放大区）
恒流区
3..5 V
（3）截止区
3V
（4）击穿区
O
U GS 2V
5 10 15
U DS /V
（5）过损耗区
截止区
第6页/共11页
从漏极输出特性曲线可以得到转移特性曲线，过程如下：
ID/ 1
O 123
U th(on)
U DS 10V
4
U GS /V
N沟道增强型MOSFET的转移 特性曲线如左图所示，它是说明栅源 电压UGS对漏极电流ID的控制关系， 可用这个关系式来表达，这条特性曲 线称为转移特性曲线。
转移特性曲线的斜率gm反映了 栅源电压对漏极电流的控制作用。 gm称为跨导。这是场效应三极管的 一个重要参数。
当UDS进一步增加时， ID会不断增 加,同时，漏端的耗尽层上移，会在漏端 出现夹断，这种状态称为预夹断。
当UDS进一步增加时， 漏端的耗尽 层向源极伸展，此时ID基本不再增加，增 加的UDS基本上降落在夹断区。
第4页/共11页
n沟道mos管的结构和工作原理
n沟道mos管的结构和工作原理MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的半导体器件，广泛应用于各种电子设备中。
它的主要结构由源极、栅极和漏极组成，其中栅极的位置相对于源极和漏极被一层绝缘层隔开。
MOS管的工作原理是通过控制栅极电压来调节源漏电流。
MOS管的结构通常由四个主要组件构成：绝缘层、栅极、源极和漏极。
绝缘层一般是由二氧化硅（SiO2）等材料构成的，它位于源极和漏极之间，起到隔离源漏电流的作用。
栅极是一个金属电极，它覆盖在绝缘层上方。
源极是与电源相连的区域，而漏极是与负载相连的区域。
MOS管的工作原理基于栅极和源极之间的载流子控制。
当栅极上无电压时，源极和漏极之间的绝缘层阻挡了电流的流动，MOS管处于关闭状态。
当在栅极施加正电压时，栅极与源极之间形成电场，使得正电荷在接近源极区域向漏极区域流动。
这个正电荷层被称为沟道（channel）。
当电场达到一定强度时，沟道的宽度变得足够宽，源极和漏极之间产生通道，电流可以通过MOS管流动，这时MOS管处于开启状态。
在MOS管的开启状态下，沟道中的载流子（通常是电子）从源极流向漏极，形成源漏电流。
栅极电压越高，沟道的宽度就越大，源漏电流就越大。
另一方面，栅极电压越低，沟道的宽度就越小，源漏电流就越小。
这种通过栅极电压控制源漏电流的特性使得MOS管成为一种非常理想的电流放大器和开关。
在MOS管的工作过程中，漏极的电压也会对源漏电流产生影响。
当漏极电压很高时，电子受到漏极吸引，使得电流增大。
当漏极电压较低时，电子受到栅极电场的影响，电流减小。
因此，MOS管的源漏电流不仅受栅极电压的控制，还受漏极电压的影响。
总结来说，MOS管是一种根据栅极电压来控制源漏电流的器件。
当栅极电压足够高时，沟道宽度增加，源漏电流增大；而当栅极电压较低时，沟道宽度减小，源漏电流减小。
这种特性使得MOS管在逻辑门和放大器等电子设备中得到广泛应用。
n沟道耗尽型mos管工作原理
n沟道耗尽型mos管工作原理1. 引言：什么是n沟道耗尽型MOS管？好吧，我们先来聊聊什么是n沟道耗尽型MOS管，听起来有点复杂，但其实不难懂。
大家都知道，电路里有各种各样的电子元件，这些元件就像是电路里的“小工人”，它们负责不同的任务。
n沟道耗尽型MOS管，简称nMOS，算是这些“小工人”里的一个特别能干的家伙。
1.1 MOS管的基础知识MOS管，完整的名字叫金属氧化物半导体场效应管，这玩意儿的名字虽然长，但其实它的工作原理并不神秘。
简单来说，MOS管有三部分：栅极（Gate）、漏极（Drain）和源极（Source）。
栅极就像是一个开关，通过它的电压可以控制漏极和源极之间的电流。
这种控制方式可谓是高大上了，电流流动就像开关一样被精准地调控。
1.2 耗尽型MOS管的特别之处不同于增强型MOS管，耗尽型MOS管在未施加栅极电压的时候，源极和漏极之间已经有电流流动了。
换句话说，它平时就是开着的。
那什么情况下它会“关门”呢？答案就是：当你给栅极施加一个负电压时，它就会像被“收拾”了一样，电流开始减少，甚至可以完全阻断电流。
这种特性特别适合做一些开关和放大器的工作。
2. 工作原理：详细解析2.1 栅极电压的影响说白了，n沟道耗尽型MOS管的工作原理就是通过调整栅极电压来控制电流的大小。
假设你把栅极的电压调得特别低或者负数，这时候，nMOS管的“门”就会变得“紧闭”，漏极到源极之间的电流流动会受到限制。
如果你把栅极的电压调得高一点，电流就会流通得更顺畅。
说得简单点，就是栅极的电压决定了电流的流量。
2.2 耗尽区的形成在n沟道耗尽型MOS管里，当施加负电压时，源极和漏极之间的n型区会出现一个耗尽区。
这个耗尽区就像是一道“墙”，把电流挡在了外面。
电压越负，这道墙就越厚，电流就被隔得越远。
这个耗尽区是如何形成的呢？那是因为负电压使得电子被吸走，形成了一个没有电子的“空洞”，从而阻止了电流的通过。
3. 应用与实际意义3.1 实际应用场景那么，n沟道耗尽型MOS管在实际生活中有啥用呢？其实，它们用得非常广泛。

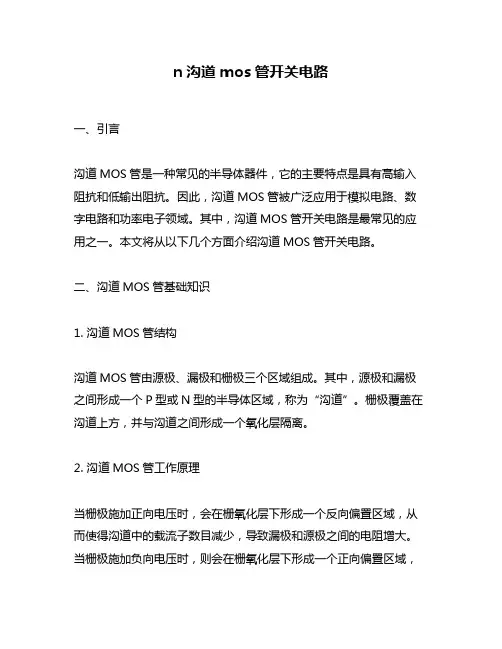

n沟道mos管开关电路
n沟道mos管开关电路一、引言沟道MOS管是一种常见的半导体器件，它的主要特点是具有高输入阻抗和低输出阻抗。
因此，沟道MOS管被广泛应用于模拟电路、数字电路和功率电子领域。
其中，沟道MOS管开关电路是最常见的应用之一。
本文将从以下几个方面介绍沟道MOS管开关电路。
二、沟道MOS管基础知识1. 沟道MOS管结构沟道MOS管由源极、漏极和栅极三个区域组成。
其中，源极和漏极之间形成一个P型或N型的半导体区域，称为“沟道”。
栅极覆盖在沟道上方，并与沟道之间形成一个氧化层隔离。
2. 沟道MOS管工作原理当栅极施加正向电压时，会在栅氧化层下形成一个反向偏置区域，从而使得沟道中的载流子数目减少，导致漏极和源极之间的电阻增大。
当栅极施加负向电压时，则会在栅氧化层下形成一个正向偏置区域，从而使得沟道中的载流子数目增多，导致漏极和源极之间的电阻减小。
三、沟道MOS管开关电路1. 单管驱动电路单管驱动电路是最简单的沟道MOS管开关电路。
它由一个NPN晶体管和一个沟道MOS管组成。
当NPN晶体管导通时，会使得沟道MOS管栅极施加正向电压，从而使得沟道MOS管导通；当NPN晶体管截止时，则会使得沟道MOS管栅极施加负向电压，从而使得沟道MOS管截止。
该电路适用于小功率应用。
2. 双向驱动电路双向驱动电路是一种常见的沟道MOS管开关电路。
它由两个NPN晶体管和一个沟道MOS管组成。
其中，一个NPN晶体管控制沟道MOS管的导通，另一个NPN晶体管控制沟道MOS管的截止。
该电路适用于大功率应用。
3. 集成驱动器集成驱动器是一种高度集成化的驱动器，它可以同时控制多个沟道MOS管。
该驱动器具有高速、高效、稳定的特点。
它适用于大功率应用和高频应用。
四、沟道MOS管开关电路的应用1. 电源开关沟道MOS管开关电路可以作为电源开关，用于控制电流的通断。
它可以有效地保护电路中的负载，延长负载的使用寿命。
2. LED驱动器沟道MOS管开关电路可以作为LED驱动器，用于控制LED灯的亮度。
N沟道和P沟道MOS管工作原理
N沟道和P沟道MOS管工作原理MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常用的半导体器件，由金属-氧化物-半导体结构组成。
其中，N沟道MOS管和P沟道MOS管是两种常用的MOS管类型。
它们的工作原理略有不同，下面将详细介绍。
一、N沟道MOS管（N-Channel MOSFET）工作原理：N沟道MOS管的基本结构由N型衬底、P型衬底上的N型沟道、P型栅极和绝缘层（通常为氧化硅SiO2）组成。
当沟道中间层没有加电压时，P型沟道区域导电能力强于N型衬底区域，因此MOS管处于截止状态。
当P型栅极施加正向电压时，沟道区域下方的内电场将使P型区域带有正电荷，形成沟道通过，MOS管进入导通状态。
这种情况下，栅极-源极之间的电压被称为V_DS，栅极-沟道之间的电压被称为V_GS。
N沟道MOS管的工作原理是基于场效应。
当栅极-沟道电压(V_GS)增大时，场效应电压将增大，导致沟道区域的电荷密度增加，电流也会随之增加。
当V_GS增大到一定值时，沟道的电阻下降到很小，电流将接近饱和状态。
因此，N沟道MOS管可以被视为可以控制电流的开关。
二、P沟道MOS管（P-Channel MOSFET）工作原理：P沟道MOS管的基本结构与N沟道MOS管类似，但其沟道区域是P型半导体，而栅极是N型半导体。
与N沟道MOS管相比，P沟道MOS管的工作原理相反。
当P沟道MOS管的栅极电压为零时，由于N型沟道和P型衬底之间的PN结的反向偏置，形成一个截止区。
当P型栅极施加负向电压时，沟道区域的电荷会被压缩，在栅极电压达到一定值时，PN结会被反向击穿，沟道将打开，P沟道MOS管进入导通状态。
与N沟道MOS管类似，P沟道MOS管也是基于场效应工作的。
当栅极-沟道电压(V_GS)减小时，沟道中的电荷密度减小，导致电流减小。
当V_GS减小到一定值时，沟道关闭，电流为零。
因此，P沟道MOS管可以被视为可以控制电流的开关。
n沟道mos管工作原理
n沟道mos管工作原理
N沟道MOS管是一种在半导体电子学中被广泛应用的晶体管，其工作原理主要是通过它的栅极，源极和体系来控制电流。
其中，极可以被看作“开关”，用来控制通过管芯的电流。
N沟道MOS管由一种叫做氧化铝的绝缘材料组成，它以这种材料作为晶格，构成了一个由N、P型晶体管组成的三极器件。
在其中，MOS管的栅极具有正负两极的能力，可以用来控制电流的流动。
在晶体管的正常工作状态下，N沟道MOS管的栅极处于高斯相对安全电压。
而当此电压被稳定的外部电压所更改时，栅极的电荷状态就会发生变化，此时晶体管就可以被激活，从而使晶体管的栅极能够改变管芯中的电荷状态，从而控制电流的通过。
N沟道MOS管还具有另外两个重要的优势：高效率和低噪声。
由于其工作状态下，栅极对源极和体系的电压的控制更加可靠，从而能够达到更高的效率。
而且由于晶体管中的电荷状态只有高、低两种，其简单的操作特性也有助于降低发射出来的噪声，从而提高信号的纯度。
此外，N沟道MOS管还具有较强的耐电压和耐电流特性，其可以适应较高的电压和电流范围，并能够抗冲击扰动，从而使得它在高频电路中被越来越多地应用。
因此，N沟道MOS管可以被广泛应用于各种电子设备，如处理器、存储器、显示器和电源供应器等，它是电子产品中最为重要的部件之一。
总之，N沟道MOS管是半导体电子学中一种具有广泛应用的器件，其工作原理主要是通过它的栅极、源极和体系来控制电流的通过，从而实现对电路的控制。
N沟道MOS管具有较高的效率和低噪声特性，可以为各种电子产品提供高效率、稳定、安全的操作保障。
N沟道P沟道MOS管基本原理与应用案例
N沟道P沟道MOS管基本原理与应用案例
1.N沟道、P沟道MOS管的基本原理
在MOS管中，根据材料性质的不同，可以分为两种类型：N沟道MOS 管和P沟道MOS管。
N沟道MOS管的基本原理如下：
-MOS管的材料中，P型多晶硅为基底，上面覆盖着一个绝缘层（通常为二氧化硅）和一个金属层（通常为铝）。
-绝缘层上形成一个P型沟道，当沟道中下加上适当的负电压时，形成了一个导电通道。
-当导通通道存在时，MOS管的漏-源之间可以通过电流流动。
P沟道MOS管的基本原理如下：
-P沟道MOS管的基底是N型硅，绝缘层和金属层的结构与N沟道MOS 管相似。
-绝缘层上形成一个N型沟道，当沟道中下加上适当的正电压时，形成了一个导电通道。
-当导通通道存在时，MOS管的漏-源之间可以通过电流流动。
2.N沟道、P沟道MOS管的应用案例
（1）CMOS逻辑电路
CMOS逻辑电路有以下几个优势：
-低功耗：CMOS逻辑电路在工作时只消耗非常少的电流，功耗很低。
-高集成度：CMOS逻辑电路可以实现非常高的集成度，因为它们的工作电压和功耗都很低。
-高速度：CMOS逻辑电路的切换速度非常快，适用于高速数字系统。
（2）模拟电路中的放大器
例如，N沟道MOS管可以用作电压放大器，当输入电压施加在栅极上时，输出电压可以由漏-源间的电流决定。
（3）可编程逻辑器件
在这些器件中，MOS管的导通和截止状态可以被程序控制，通过适当的电路连接，可以实现不同的逻辑功能。
总之，N沟道、P沟道MOS管是一种重要的电子器件，具有广泛的应用。
在数字电路、模拟电路和可编程逻辑器件中都可以找到它们的身影。
N沟道和P沟道MOS管工作原理
MOS/CMOS集成电路简介及N沟道MOS管和P沟道MOS管在实际项目中，我们基本都用增强型mos管，分为N沟道和P沟道两种。
我们常用的是NMOS，因为其导通电阻小，且容易制造。
在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。
这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。
顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。
1.导通特性NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。
2.MOS开关管损失不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。
选择导通电阻小的MOS管会减小导通损耗。
现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
MOS在导通和截止的时候，一定不是在瞬间完成的。
MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。
通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。
导通瞬间电压和电流的乘积很大，造成的损失也就很大。
缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。
这两种办法都可以减小开关损失。
3.MOS管驱动跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。
这个很容易做到，但是，我们还需要速度。
在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。
对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。
N沟道增强型MOS管的工作原理
N沟道增强型MOS管的工作原理1.结构N沟道增强型MOS管由三个主要部分组成：栅极（Gate）、漏极（Drain）和源极（Source）。
栅极位于氧化物层之上，将栅源电压应用于栅极。
氧化物层将栅极和沟道层隔离，使得栅极电压不能直接影响沟道层。
当栅极与源极之间的电压超过了阈值电压，漏极和源极之间将形成一个沟道。
2.通道形成当栅极与源极之间的电压超过了阈值电压（Vth）时，NMOS管的漏极和源极之间就会形成一个导电路径，称为沟道。
当沟道形成时，电子便可以自由地在漏极和源极之间流动。
3.导通与截止当栅源电压小于阈值电压时，NMOS管处于截止态，沟道处于关闭状态，电子无法通过。
当栅源电压大于阈值电压时，NMOS管开始导通，沟道处于开启状态，电子可以顺畅地通过。
4.接口电容在MOS管中，沟道和栅极之间存在一个接口电容，称为MOS电容。
当栅极电压变化时，MOS电容会存储电荷，从而改变沟道中的电荷密度。
这种电荷控制的特性使得MOS管可以在电流流过时改变其导通状态。
5.工作区域NMOS管根据栅极电压和源极电压的不同，可以分为三个主要的工作区域：截止区、线性区和饱和区。
-截止区：当栅源电压小于阈值电压时，NMOS管处于截止区，沟道关闭，电流流动为零。
-线性区：当栅源电压大于阈值电压时，NMOS管处于线性区。
此时，沟道开始形成，电流随着栅源电压的增加而线性增加。
-饱和区：当栅源电压增加到一定程度时，NMOS管进入饱和区。
在饱和区，沟道已经完全形成，电流基本上不再随着栅源电压的增加而变化。
6.控制电压NMOS管的导通由栅源电压控制。
当栅极电压高于源极电压（VGS>0）时，NMOS管导通；当栅极电压低于源极电压（VGS<0）时，NMOS管截止。
总结：N沟道增强型MOS管的工作原理是借助栅极电压与阈值电压之间的关系来控制沟道的开启和关闭。
当栅源电压大于阈值电压时，NMOS管导通，沟道形成，电子可以流动；当栅源电压小于阈值电压时，NMOS管截止，沟道关闭，电流无法通过。
nmos管漏极波形
nmos管漏极波形
【实用版】
目录
1.NMOS 管的基本结构和工作原理
2.NMOS 管的漏极波形及其特点
3.NMOS 管漏极波形的应用
正文
一、NMOS 管的基本结构和工作原理
MOS 管，即 N 沟道 MOS 管，是一种常见的场效应晶体管。
它由 n 型半导体的基片、源极、漏极和 p 型半导体的栅极构成。
当栅极施加正向电压时，栅极和源极之间的 n 型半导体通道被激活，形成导电沟道，从而实现电流的流动。
二、NMOS 管的漏极波形及其特点
MOS 管的漏极波形是指在特定工作条件下，漏极电流随时间变化的波形。
NMOS 管的漏极波形具有以下特点：
1.在开关状态下，NMOS 管的漏极波形呈现为矩形脉冲。
当栅极电压达到阈值电压时，晶体管从关态变为导通态；当栅极电压降至阈值电压以下时，晶体管从导通态变为关态。
2.在线性放大状态下，NMOS 管的漏极波形呈现为线性变化。
当栅极电压在一定范围内变化时，漏极电流与栅极电压成正比，从而实现线性放大。
3.在脉冲宽度调制状态下，NMOS 管的漏极波形呈现为调制后的矩形脉冲。
通过改变脉冲宽度，可以实现对晶体管导通时间的控制，从而实现对漏极电流的调节。
三、NMOS 管漏极波形的应用
MOS 管漏极波形在实际应用中具有广泛的应用，例如在模拟电路、数字电路、脉冲电路等领域。
通过分析和设计 NMOS 管漏极波形，可以实现对电路性能的优化和提高。
此外，NMOS 管漏极波形还可用于故障诊断和性能评价等方面。
总之，NMOS 管漏极波形是研究 NMOS 管工作特性和应用的重要内容。
n沟道耗尽型mos管工作原理
n沟道耗尽型mos管工作原理哎呀，你们这些小伙伴们，今天老夫我要给大家讲讲一个神奇的玩意儿——n沟道耗尽型mos管。
别看它是个小小的电子元件，但它的工作原理可是相当厉害的哦！让
我来给你们慢慢道来。
咱们要明白什么是n沟道耗尽型mos管。
简单来说，它就是一种三极管，但是它
的结构有点儿特殊。
它有三个区域：源区、漏区和栅区。
其中，源区和漏区都有n个沟道，栅区只有一个沟道。
这就意味着，当栅区的电压大于阈值时，mos管就会导通，电流就可以从源区流向漏区了。
而当栅区的电压小于阈值时，mos管就会截止，电流就不能流动了。
那么，mos管的工作原理究竟是什么呢？其实很简单，就是靠栅区的电压来控制电流的通断。
当栅区的电压大于阈值时，mos管就会导通；当栅区的电压小于阈值时，mos管就会截止。
这样一来，我们就可以根据需要来控制电流的流动了。
接下来，咱们再来谈谈mos管的应用。
其实，mos管在我们的日常生活中可是无
处不在哦！比如说，咱们家里的电视、电脑、手机等等，都离不开mos管的支持。
而且，mos管还被广泛应用于各种电子设备中，比如音响、空调、冰箱等等。
可以说，没有mos管，我们的现代生活将会变得一团糟！
当然啦，虽然mos管应用广泛，但是它的工作原理可不是那么容易理解的。
所以啊，各位小伙伴们要是想学好电子技术，就要好好学习mos管的工作原理哦！不然的话，你可能会变成一个“电盲”，连个电视机都不会修呢！
好了好了，老夫我今天的讲座就到这里啦！希望各位小伙伴们能够喜欢这次的内容。
如果有什么问题或者想法，欢迎在评论区留言哦！下次再见啦！。
耗尽型MOS管结构与工作原理
一、耗尽型MOS管结构1.N沟道耗尽型MOS管结构①以低掺杂的P型硅片为衬底②利用扩散工艺制作两个高掺杂的N+区，并引出两个电极，分别为源极s，漏极d③在半导体上制作一层SiO2绝缘层，在SiO2上制作一层金属铝，引出电极，作为栅极g④在SiO2绝缘层中掺入大量正离子，那么即使Ugs=0,在正离子作用下，P衬底的表面会有电子汇聚，也会形成反型层，造成漏-源之间存在导电沟道。
⑤只要在d-s之间加电压，就会产生漏极电流。
(Ugs＞Ugs(off))⑥Ugs为正时，反型层变宽，导电沟道电阻降低⑦当Ugs从零减小到一定值时，反型层消失，漏-源之间的导电沟道消失，此时Ugs称为夹断电压Ugs(off)⑧Ugs可以在正、负值得一定范围内实现对id的控制，且任然保持栅-源之间的绝缘电阻。
2.两类耗尽型MOS管通过导电沟道所带电荷判断(箭头所指的就是N沟道) 导电沟道为N则为N沟道耗尽型MOS管导电沟道为P则为P沟道耗尽型MOS管二、耗尽型MOS管工作原理1.Ugs对导电沟道的控制①当Ugs=0由于SiO2绝缘层中含有正电荷，所以衬底靠近绝缘层的区域会形成导电沟道②当Ugs＞0当Ugs电压增大，栅极汇集正电荷，对自由电子的吸引增强，导电沟道变宽③当Ugs＜0栅极会聚集负电荷，抵消部分正离子作用，导电沟道变窄④当Ugs=Ugs(off)栅极负电荷与正电荷作用相互抵消，导电沟道消失2.Uds对六级电流id的影响①当Ugs＞Ugs(off)，且Uds=0时因为Ugd=Ugs-UdsUgs=Ugs＞Ugs(off)所以gd,gs均导通。
但是Uds=0，所以漏极电流id=0。
②当Ugs＞Ugs(off)，且Uds逐渐增大时因为Ugd=Ugs-Uds所以随着Uds增大，Ugd会逐渐减小，漏极的导电沟道会变窄但是只要Ugs保持不变，沟道电阻就不会发生变化。
源极电流id随着Uds增大而增大，d-s呈现电阻特性。
③当Ugs＞Ugs(off)，且Uds=Ugs-Ugs(off)时因为Ugd=Ugs-UdsUgs=Ugs(off)所以此时，漏极导电沟道预夹断④当Ugs＞Ugs(off)，且Uds＞Ugs-Ugs(off)时因为Ugd=Ugs-UdsUgs＜Ugs(off)所以此时，漏极导电沟道已夹断，随着Uds电压增加，夹断区逐渐加长⑤当Ugs＞Ugs(off)，且Uds＞Ugs-Ugs(off)时Uds 增大会造成两个方面：♣：d-s电压增大，id增大。
N沟道MOS管的结构及工作原理
N沟道MOS管的结构及工作原理N沟道MOS管是一种金属氧化物半导体场效应管（MOSFET），它由一层N型沟道和两个P型区域（Source和Drain）组成。
它是现代电子设备中广泛应用的一种关键器件，常用于功率放大、开关和逻辑电路。
1. Substrate：底座，一般是P型的半导体材料，如硅。
2. Source（源极）：与底座连接，为P型区域。
3. Gate（栅极）：一层薄的金属氧化物（如二氧化硅）膜，覆盖在源极和漏极之间的N型沟道上。
4. Drain（漏极）：与底座连接，为P型区域。
1.恢复时（开关处于关断状态）：-在关断状态下，漏极和源极之间的N型沟道是被控制的放电路径，而栅极与沟道之间的二氧化硅绝缘层作为绝缘层，避免了栅极电流的流动。
-没有电压施加在栅极和源极之间，导致二氧化硅绝缘层的电容充电，并且形成一个负偏压。
-当栅极电压高于源极电压时，栅极电场小于恢复时阈值电压，因此N型沟道内没有电子流动。
2.开通时（开关处于导通状态）：-在导通状态下，当栅极电压高于源极电压和恢复时阈值电压时，尽管二氧化硅绝缘层上的电场小于恢复时阈值电压，但栅极电场足够大以克服这一压差。
-这使得栅极电子可以穿透二氧化硅绝缘层引入N型沟道中，形成一个电子极化区域。
-当栅极电压大于恢复时阈值电压时，沟道增加，并且源极到漏极之间的导电形成。
-沟道中的电荷由宽度决定，并且可以通过调节栅极电压来控制。
3.工作过程中的特性：-N沟道MOS管是一种电压控制型的器件，其导通状态由栅极电压决定。
-沟道中的电荷数目由栅极电压的变化来调整，从而控制沟道的宽度和导通特性。
-当栅极电压高于源极电压和恢复时阈值电压时，MOS管处于导通状态，导通状态下的电流可以通过栅极电压的变化来调节。
-当栅极电压低于恢复时阈值电压时，MOS管处于关断状态，不存在导电。
总结：。
N沟道增强型MOS管的工作原理
N沟道增强型MOS管的工作原理N沟道增强型MOS管（NMOS）是一种重要的场效应晶体管，常用于集成电路和功率器件等领域。
其工作原理可以分为四个主要步骤：沟道形成、门电压控制、电流传输和阻止导通。
以下是对NMOS管的工作原理的详细解释。
首先，在NMOS管中，沟道形成是由控制栅极和基片之间的电场强度引起的。
当基片被接地，栅极上施加正电压时，栅极和基片之间的电场会形成一个准静态电场。
由于基片为P型半导体，并且栅极施加了正电压，电子由半导体表面的补偿层注入到基片中，形成N型沟道。
接下来，在门电压控制步骤中，控制栅极电压的变化会影响沟道中的载流子浓度。
当控制栅极电压为低电平时，沟道的电阻较高，电流不流过NMOS管。
当控制栅极电压增加到正的阈值电压以上时，沟道的电阻会急剧减小，允许电流通过NMOS管。
然后，在电流传输阶段，当控制栅极施加了正的阈值电压以上的电压时，N型沟道中的电子会被牵引向源极，并形成电流。
此时，NMOS管处于导通状态。
通过控制栅极电压的变化，可以精确控制电流的大小。
最后，在阻止导通步骤中，当控制栅极电压低于或等于阈值电压时，N型沟道中的电子会被驱散至基片，并且沟道电阻急剧增加，从而阻止电流通过NMOS管。
此时，NMOS管处于截止状态。
需要注意的是，在实际应用中，NMOS管通常有源极接地或负电源，控制栅极施加正电压，而栅极和基片之间存在一个氧化层。
这是因为氧化层可以提供绝缘层，防止栅极电压直接影响沟道。
此外，NMOS管还需要外部电路提供源极和栅极之间的偏置电压，以确保正常工作。
总结起来，N沟道增强型MOS管的工作原理包括沟道形成、门电压控制、电流传输和阻止导通。
通过控制栅极电压，可以控制沟道中的载流子浓度，从而精确地控制NMOS管的导通和截止状态。
这使得NMOS管在集成电路和功率器件中具有广泛的应用。
N沟道MOS管的结构及工作原理
N沟道MOS管的结构及工作原理N沟道MOS管（N-channel Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的金属氧化物半导体场效应晶体管。
它由源极、栅极和漏极三部分组成。
下面将详细介绍N沟道MOS管的结构和工作原理。
结构：1. 源极（Source）：源极是MOS管的一个端点，通常是n型半导体材料。
2. 栅极（Gate）：栅极是一个金属或多晶硅制成的电极，它与介质层之间有一个氧化层，用来隔开栅极和源漏区域。
3. 漏极（Drain）：漏极是MOS管的另一个端点，通常也是n型半导体材料。
工作原理：1.截止阶段：当没有任何电压施加在栅极上时，MOS管处于截止状态。
在这种状态下，栅极和源极之间的氧化层将栅极和导体层隔离开来，MOS管内部没有形成导电通道。
无法形成导通路径，导致源极和漏极之间没有电流流过。
2.导通阶段：当施加正电压在栅极上时，电场穿过氧化层作用到导体层上，形成一个导电通道。
导通通道的形成使得源极和漏极之间形成了一个低阻抗的通路。
此时称MOS管为导通状态。
导通通道的形成依赖于栅极电压与源极电压之间的差值，通常称为栅源电压。
当栅源电压超过MOS管的阈值电压时，导通通道将完全形成，MOS管几乎可以近似看作一个导体。
源极与漏极之间的电流量主要取决于栅源电压大小。
总结：N沟道MOS管是一种重要的半导体器件，其结构主要由源极、栅极和漏极组成。
在截止状态下，栅极电压低于阈值电压，导电通道没有形成，MOS管处于不导通状态。
在导通状态下，栅极电压高于阈值电压，导电通道形成，MOS管处于导通状态，可以实现电流的流动。
MOS管的导通和截止状态可以通过控制栅源电压来实现，因此，MOS管具有电压控制特性，广泛应用于电子电路中，如放大器、开关和逻辑门等。
nmos沟道形成原理
nmos沟道形成原理引言：MOS（金属-氧化物-半导体）场效应晶体管是一种常用的半导体器件，广泛应用于各种电子设备中。
而nmos（n型金属-氧化物-半导体）沟道形成原理是nmos晶体管工作的基础，本文将对其进行详细介绍。
一、nmos晶体管结构及工作原理nmos晶体管由n型沟道、p型衬底和金属栅极构成。
当栅极电压为正值时，栅极与沟道之间形成正向电场，使n型沟道中的自由电子受到排斥，沟道中的电子浓度减少，形成一个具有正电荷的沟道。
当沟道形成后，当源极和漏极之间施加正向电压时，电子可以从源极注入沟道，通过沟道流向漏极，形成电流。
二、nmos沟道形成原理nmos沟道形成的关键是通过栅极电压的控制，在p型衬底上形成一个n型沟道。
具体来说，当栅极施加正向电压时，栅极与沟道之间的氧化层中会形成一个正电荷区域，这个正电荷区域与p型衬底之间形成了电场。
当电场达到一定强度时，电场会促使p型衬底中的空穴向上漂移，同时将p型衬底中的电子吸引到栅极附近。
这样，n型沟道中的电子浓度减少，形成一个具有正电荷的沟道。
三、nmos沟道形成过程1. 零偏：在未施加电压时，栅极、源极和漏极之间没有电流流过。
2. 开启：当栅极施加正向电压时，栅极与沟道之间形成电场，使得n型沟道中的电子受到排斥，电子浓度减少，形成一个正电荷的沟道。
3. 饱和：当正向电场达到一定强度时，电场不再增大，沟道中的电子浓度趋于稳定。
4. 关闭：当栅极电压变为负值或零时，栅极与沟道之间的电场消失，正电荷区域消失，n型沟道中的电子浓度恢复正常。
四、nmos沟道形成原理的应用nmos沟道形成原理是nmos晶体管工作的基础，也是各种电子设备中实现信号放大和开关控制的关键。
在数字集成电路中，nmos 晶体管通常用于实现逻辑门电路和存储器单元，通过控制栅极电压，可以实现信号的放大、传输和处理。
结论：nmos沟道形成原理是nmos晶体管工作的基础，通过栅极电压的控制，在p型衬底上形成一个n型沟道，从而实现信号放大和开关控制。
n沟道的mos管
n沟道的mos管随着电子技术的进步，MOS管作为一种独特的功率器件，越来越广泛地应用于各个领域。
在MOS管中，n沟道MOS管是一种常见的类型。
本文将围绕n沟道MOS管展开，为读者介绍其工作原理和应用。
1. n沟道MOS管的结构n沟道MOS管由P型衬底、N型沟道区和栅极构成。
其中，P型衬底作为底部，N型沟道区则位于衬底上方。
栅极通过层层绝缘材料堆积于N型沟道区上方。
当栅极施加正电压时，栅极与N型沟道区形成电场，使得N型沟道区中的电子向下漂移，在P型衬底中形成电荷。
这个过程中，N型沟道区的电势低于P型衬底，称为“倒换模式”。
2. n沟道MOS管的工作原理当栅极施加正电压时，电子流会从衬底向栅极流动，N型沟道中的电子会与栅极上的电荷相互作用，从而压缩N型沟道中的电场，电子的流动速度下降，导致n沟道MOS管的电阻上升。
当栅极施加负电压时，电子流会从栅极向衬底流动，N型沟道中的电子会被拖离，形成一个大的电场，电子流的速度增加，导致n沟道MOS管的电阻下降。
这个过程中，N型沟道区的电势高于P型衬底，称为“增加模式”。
3. n沟道MOS管的应用n沟道MOS管常常被用来作为开关和放大器。
由于其电阻的变化可以被电压控制，因此可以实现对电流的精确控制。
在数字电路中，n沟道MOS管被广泛应用于逻辑门、存储器和微处理器中。
在模拟电路中，n沟道MOS管被用于功率放大器、滤波器等领域。
此外，n沟道MOS管还被用于自适应电路和集成电路中。
总之，n沟道MOS管是一种重要的功率器件，具有多种应用。
理解其结构和工作原理，可以帮助我们更好地应用它。
n沟道mosfet工作原理
n沟道mosfet工作原理
N沟道MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种常见的场效应晶体管，具有广泛的应用于电子器件中。
下面是N沟道MOSFET的工作原理：
1.结构：N沟道MOSFET主要由P型衬底、N型源和漏极以
及绝缘层（氧化层）组成。
在绝缘层上面有一层金属（例
如铝）来作为栅极。
2.子沟道形成：当未施加电压时，绝缘层会阻止电流流动，
形成一个绝缘层下的P-N结，也称为子沟道。
此时，N沟
道MOSFET处于截止状态。
3.栅极电压变化：当栅极施加正向电压时，电场会在绝缘层
下形成，吸引正电荷（空穴）靠近绝缘层与N型衬底结构，这会减小子沟道的深度。
4.阈值电压：当栅极电压达到临界电压（阈值电压）时，子
沟道完全消失，从而形成一个连续的导电通道。
5.源漏间电压：当在源和漏极之间施加一个正向电压时，根
据MOSFET的N型半导体结构，自由电子会被引入N沟道，形成导电通道。
6.导通状态：一旦形成导电通道，源和漏极之间的电流（电
子）可以自由地通过N沟道流动，使得N沟道MOSFET处
于导通状态。
7.控制栅极电压：N沟道MOSFET的导通状态可以通过控制
栅极电压来调节。
较高的栅极电压会增强子沟道，从而增加导电通道的导电性能；反之，较低的栅极电压会减弱或关闭导电通道。
总的来说，N沟道MOSFET的工作原理是利用施加在栅极上的电场来控制子沟道的形成和导电通道的开关，从而实现对电流的精确控制和调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

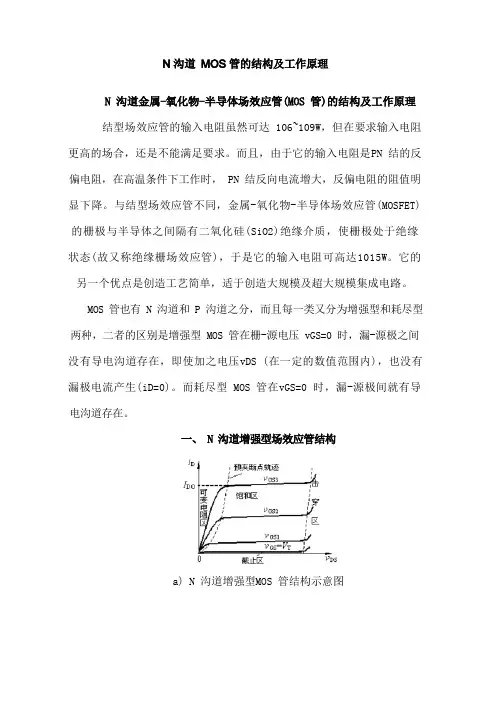

N 沟道 MOS 管的结构及工作原理
N 沟道金属-氧化物-半导体场效应管(MOS 管)的结构及工作原理 结型场效应管的输入电阻虽然可达 106～109W，但在要求输入电阻更高的场合，还 是不能满足要求。
而且，由于它的输入电阻是 PN 结的反偏电阻，在高温条件下工作时， PN 结反向电流增大，反偏电阻的阻值明显下降。
与结型场效应管不同，金属-氧化物半导体场效应管（MOSFET）的栅极与半导体之间隔有二氧化硅（SiO2）绝缘介质，使栅 极处于绝缘状态（故又称绝缘栅场效应管），因而它的输入电阻可高达 1015W。
它的另 一个优点是制造工艺简单，适于制造大规模及超大规模集成电路。
MOS 管也有 N 沟道和 P 沟道之分，而且每一类又分为增强型和耗尽型两种，二者的 区别是增强型 MOS 管在栅-源电压 vGS=0 时，漏-源极之间没有导电沟道存在，即使加上 电压 vDS（在一定的数值范围内），也没有漏极电流产生（iD=0）。
而耗尽型 MOS 管在 vGS=0 时，漏-源极间就有导电沟道存在。
一、N 沟道增强型场效应管结构
a) N 沟道增强型 MOS 管结构示意图
(b) N 沟道增强型 MOS 管代表符号
(c) P 沟道增强型 MOS 管代表符号
在一块掺杂浓度较低的 P 型硅衬底上， 用光刻、 扩散工艺制作两个高掺杂浓度的 N+ 区，并用金属铝引出两个电极，分别作漏极 d 和源极 s。
然后在半导体表面复盖一层很 薄的二氧化硅(SiO2)绝缘层，在漏-源极间的绝缘层上再装上一个铝电极,作为栅极 g。
另外在衬底上也引出一个电极 B，这就构成了一个 N 沟道增强型 MOS 管。
显然它的栅极 与其它电极间是绝缘的。
图 1(a)、(b)分别是它的结构示意图和代表符号。
代表符号中 的箭头方向表示由 P(衬底)指向 N(沟道)。
P 沟道增强型 MOS 管的箭头方向与上述相反， 如图 1(c)所示。
二、N 沟道增强型场效应管工作原理 1．vGS 对 iD 及沟道的控制作用 MOS 管的源极和衬底通常是接在一起的(大多数管子在出厂前已连接好)。
从图 1(a) 可以看出， 增强型 MOS 管的漏极 d 和源极 s 之间有两个背靠背的 PN 结。
当栅-源电压 vGS=0 时，即使加上漏-源电压 vDS，而且不论 vDS 的极性如何，总有一个 PN 结处于反偏状态， 漏-源极间没有导电沟道，所以这时漏极电流 iD≈0。
若在栅-源极间加上正向电压， vGS＞0， 即 则栅极和衬底之间的 SiO2 绝缘层中便产 生一个垂直于半导体表面的由栅极指向衬底的电场，这个电场能排斥空穴而吸引电子， 因而使栅极附近的 P 型衬底中的空穴被排斥，剩下不能移动的受主离子(负离子)，形成 耗尽层，同时 P 衬底中的电子（少子）被吸引到衬底表面。
当 vGS 数值较小，吸引电子 的能力不强时，漏-源极之间仍无导电沟道出现，如图 1(b)所示。
vGS 增加时，吸引到 P 衬底表面层的电子就增多，当 vGS 达到某一数值时，这些电子在栅极附近的 P 衬底表面 便形成一个 N 型薄层，且与两个 N+区相连通，在漏-源极间形成 N 型导电沟道，其导电 类型与 P 衬底相反，故又称为反型层，如图 1(c)所示。
vGS 越大，作用于半导体表面的
电场就越强，吸引到 P 衬底表面的电子就越多，导电沟道越厚，沟道电阻越小。
我们把 开始形成沟道时的栅-源极电压称为开启电压，用 VT 表示。
由上述分析可知，N 沟道增强型 MOS 管在 vGS＜VT 时，不能形成导电沟道，管子处于截 止状态。
只有当 vGS≥VT 时，才有沟道形成，此时在漏-源极间加上正向电压 vDS，才有 漏极电流产生。
而且 vGS 增大时， 沟道变厚， 沟道电阻减小， 增大。
iD 这种必须在 vGS≥VT 时才能形成导电沟道的 MOS 管称为增强型 MOS 管。
2．vDS 对 iD 的影响
图1
如图 2(a)所示，当 vGS>VT 且为一确定值时，漏-源电压 vDS 对导电沟道及电流 iD 的影响与结型场效应管相似。
漏极电流 iD 沿沟道产生的电压降使沟道内各点与栅极间 的电压不再相等，靠近源极一端的电压最大，这里沟道最厚，而漏极一端电压最小，其 值为 vGD=vGS - vDS，因而这里沟道最薄。
但当 vDS 较小（vDS 随着 vDS 的增大，靠近漏极的沟道越来越薄，当 vDS 增加到使 vGD=vGS-vDS=VT(或 vDS=vGS-VT)时，沟道在漏极一端出现预夹断，如图 2(b)所示。
再继续增大 vDS，夹断 点将向源极方向移动，如图 2(c)所示。
由于 vDS 的增加部分几乎全部降落在夹断区，故 iD 几乎不随 vDS 增大而增加，管子进入饱和区，iD 几乎仅由 vGS 决定。
三、特性曲线、电流方程及参数 1．特性曲线和电流方程
图1 N 沟道增强型 MOS 管的输出特性曲线如图 1(a)所示。
与结型场效应管一样,其输出 特性曲线也可分为可变电阻区、 饱和区、 截止区和击穿区几部分。
转移特性曲线如图 1(b) 所示,由于场效应管作放大器件使用时是工作在饱和区(恒流区),此时 iD 几乎不随 vDS 而变化,即不同的 vDS 所对应的转移特性曲线几乎是重合的,所以可用 vDS 大于某一数值 (vDS＞vGS-VT)后的一条转移特性曲线代替饱和区的所有转移特性曲线,与结型场效应 管相类似。
在饱和区内,iD 与 vGS 的近似关系式为
( vGS＞VT ) 式中 IDO 是 vGS=2VT 时的漏极电流 iD。
2. 参数 MOS 管的主要参数与结型场效应管基本相同， 只是增强型 MOS 管中不用夹断电压 VP， 而用开启电压 VT 表征管子的特性。
。
