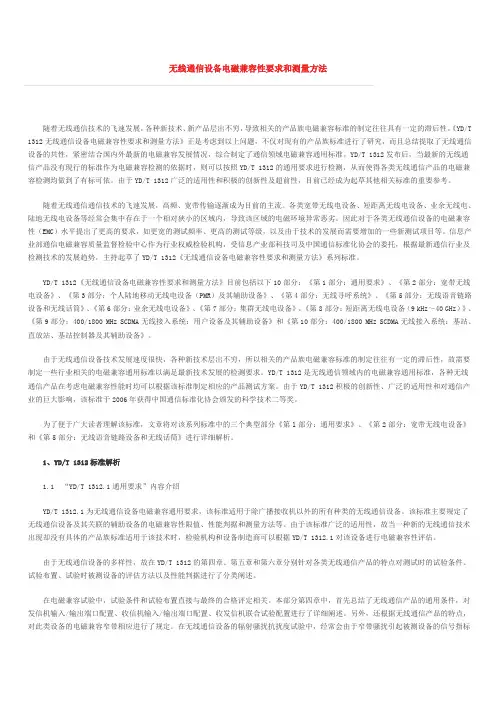

无线通信设备电磁兼容性要求和测量方法
无线通信设备电磁兼容性要求和测量方法随着无线通信技术的飞速发展，各种新技术、新产品层出不穷，导致相关的产品族电磁兼容标准的制定往往具有一定的滞后性。
《YD/T 1312无线通信设备电磁兼容性要求和测量方法》正是考虑到以上问题，不仅对现有的产品族标准进行了研究，而且总结提取了无线通信设备的共性，紧密结合国内外最新的电磁兼容发展情况，综合制定了通信领域电磁兼容通用标准。
YD/T 1312发布后，当最新的无线通信产品没有现行的标准作为电磁兼容检测的依据时，则可以按照YD/T 1312的通用要求进行检测，从而使得各类无线通信产品的电磁兼容检测均做到了有标可依。
由于YD/T 1312广泛的适用性和积极的创新性及超前性，目前已经成为起草其他相关标准的重要参考。
随着无线通信通信技术的飞速发展，高频、宽带传输逐渐成为目前的主流。
各类宽带无线电设备、短距离无线电设备、业余无线电、陆地无线电设备等经常会集中存在于一个相对狭小的区域内，导致该区域的电磁环境异常恶劣。
因此对于各类无线通信设备的电磁兼容性（EMC）水平提出了更高的要求，如更宽的测试频率、更高的测试等级，以及由于技术的发展而需要增加的一些新测试项目等。
信息产业部通信电磁兼容质量监督检验中心作为行业权威检验机构，受信息产业部科技司及中国通信标准化协会的委托，根据最新通信行业及检测技术的发展趋势，主持起草了YD/T 1312《无线通信设备电磁兼容性要求和测量方法》系列标准。
YD/T 1312《无线通信设备电磁兼容性要求和测量方法》目前包括以下10部分：《第1部分：通用要求》、《第2部分：宽带无线电设备》、《第3部分：个人陆地移动无线电设备（PMR）及其辅助设备》、《第4部分：无线寻呼系统》、《第5部分：无线语音链路设备和无线话筒》、《第6部分：业余无线电设备》、《第7部分：集群无线电设备》、《第8部分：短距离无线电设备（9 kHz～40 GHz）》、《第9部分：400/1800 MHz SCDMA无线接入系统：用户设备及其辅助设备》和《第10部分：400/1800 MHz SCDMA无线接入系统：基站、直放站、基站控制器及其辅助设备》。
WLAN系统性能测试方法
• 测试方法： 测试方法：
– – – – 明确某个AP覆盖的区域 在AP覆盖区边缘选取测试点 对于有多个AP同时使用的信道，进行单信道测试，查看是否有同频干扰 观察是否有AP工作在相邻信道上，查看是否有邻频干扰 。
AP安装位置检查和可被网管检查
• AP安装位置检查 ： AP安装位置检查
– – 指标要求：要求两个位置A、B保持一致。 测试方法：在热点选取相关位置A，根据笔记本终端占用AP的MAC地 址，检查热点AP安装表中填写的安装位置B，检查两者是否吻合。
信噪比测试
• 指标要求： 指标要求：
– 在设计目标覆盖区域内95%以上位置，用户终端无线网卡接收到的信噪 比（SNR）大于25dB。
• 测试方法： 测试方法：
– 使用WLAN专用测试仪表或在插有无线网卡的笔记本电脑上运行专用测 试软件，在设计目标覆盖区域内进行SNR测试； – 每20平方米测试地点不应少于1个，测试点的选取应均匀分布，并且能够 反映该区域的覆盖情况。
用户下线测试
• 指标要求： 指标要求：
– 下线失败次数≤1次 。
• 测试方法： 测试方法：
– 在热点不同覆盖区域使用“用户名+密码”方式进行20次Web认证，接 入超过1分钟后，进行下线，记录是否下线成功。
同AP下用户隔离测试 AP下用户隔离测试
• 指标要求： 指标要求：
– 两个终端Ping不通。
AC测试项
验收项目
机房环境 安装工艺检查
编号
2-1-1 2-2-1 2-3-1 2-3-2 2-3-3 2-3-4 机房环境 安装工艺检查
验收分项
基于DHCP方式的IP地址分配测试 用户认证测试 用户下线方式测试 PORTAL推送功能测试 NAT功能测试 用户接入控制测试 带宽控制功能验证-由AC本身控制用户带宽功能测试（可选） 备份切换测试 用户隔离功能测试 AC可被网管测试
无线电监测设施测试验证部分规范标准【模板】
附件
无线电监测设施测试验证部分规范标准
1.《VHF/UHF无线电监测设施建设规范和技术要求（试行）》
2.GB/T 32401 《VHF/UHF频段无线电监测接收机技术要求
和测试方法》
3.GB/T 34089 《VHF/UHF无线电监测测向系统开场测试参
数和测试方法》
4.YD/T 2675《VHF/UHF无线电监测测向系统开场测试参数
和测试方法》
5.ITU-R SM.2060《测向系统测向精度的测试程序》
6.ITU-R SM.2096《VHF/UHF频率范围内测向系统测向灵敏
度的测试程序》
7.ITU-R SM.2097《固定测向系统测向精度的现场测试程序》
8.2015-0708T-YD《VHF/UHF无线电监测测向系统现场测试
方法》（报批稿）
9.2013-2441T-YD《HF无线电监测测向系统开场测试参数
和测试方法》（报批稿）
10.2013-2442T-YD《HF无线电监测接收机技术要求及测试方
法》（报批稿）
11.2014-1112T-YD 《基于TDOA制式的VHF/UHF通用无线
电信号定位系统开场测试参数和测试方法》（报批稿）12.2015-0709T-YD 《基于空间谱估计技术的VHF/UHF无线
电测向系统开场测试参数和测试方法》（报批稿）。
PJ-80型无线电测向机实验报告
PJ-80型无线电测向机实习报告电路图：原理：1、电磁波的特性无线电波离开天线后，既在媒介之中传播，也延各种媒介质的交界面（如地面）传播，其传播的情况是非常复杂的。
它虽具有一定的规律性，但对它产生影响的因素却很多。
无线电波在传播中的主要特性如下:（1）直线传播。
均匀介质（如空气）中,电波沿直线传播。
无线电测向就是利用这一特性来确定电台方位的。
（2）反射与折射。
反射和折射给测向准确性带来很大的不良影响：反射严重时,测向机误指反射体，给接近电台造成极大困难。
（3）绕射。
工作于80米波段的电波，绕射能力是较强的,除陡峭高山(相对高度在20０米以上）外，一般丘陵均可逾越。
2米波段的电波绕射能力就很差了。
所以测向是必须考虑侧向点的选择。
（4）干涉。
收到的信号为两个电波合成后的信号,其信号强度有可能增强(两个信号叠加）也可能减弱(两个信号相互抵消给判断电台距离造成错觉。
２米波段测向中，这种现象比较常见)2、无线电波的传播途径无线电波按传播途径可分为以下四种：天波——有空间电离层反射而传播；地波——经地面反射而传播；直射波——由发射台到接收台直线传播；地面反射波——经地面反射而传播。
除用于远距离通信的天波外,其他传播方式都与测向有关。
3、测向原理磁场方向也与磁棒成某一角度，会有部分磁力线穿过线圈,线圈中有一定感应电势输出。
θ越接近于0或180°，感应电势越小;越接近90°或270°,感应电势越大。
感应电势随θ的变化而变化,形成“8”字形。
测向机的声音大小会随磁性天线输出电势的大小而最小，甚至完全没有声音，此时磁性天线正对着电台的那个面，称小音面;当磁棒轴线的垂直方向对准电台(θ=90°、θ＝270°）时,耳机声音最大，此时磁性天线正对着电台的那个面，称大音面。
所以,在测向运动中，只要旋转测向机的磁性天线,找出小音点,发射台必定位于磁棒轴线所指的直线上;或找出大音面,发射台必定位于与磁棒轴线相垂直的方向上。
无线WIFI设备性能测试方案
XXXXWIFI-6测试2019年10月目录XXXXWIFI-6 测试 (1)1、测试说明 (3)2、测试环境 (3)2.1测试设备清单 (3)2.2辅助工具 (4)2.3测试网络结构 (5)2.4测试要求 (5)3 测试项目 (6)3.1信号强度测试 (6)3.2单终端吞吐量测试 (6)3.3多用户并发吞吐量测试-1 (7)3.4多用户并发吞吐量测试-2 (8)3.511N/11AC终端兼容性的问题 (9)1、测试说明网络设计原则如下：1.无线局域网采用国际标准技术，能为各种Wi-Fi设备例如笔记本电脑、平板电脑、智能手机、Wi-Fi语音手机等的连接；2.采用“无线控制器＋无线接入点”方式组网，能集中统一管理、配置和监控，具备高度安全性，稳定可靠；3.无线产品具备高安全性和可靠性。
安全可靠，通过丰富的认证、加密方式来确保网络和用户的安全性；4.系统具备易扩展性和可升级性，支持通过软件升级的方式进行系统扩展；5.易管理易维护，无线控制器管理界面支持多级管理模式，并提供丰富的统计功能。
2、测试环境2.1测试设备清单2.2辅助工具辅助工具表2.3测试网络结构测试环境AP点位和测试点位根据现场情况而定：2.4测试要求（1）AC能接通测试服务器（DNS服务器、DHCP服务器，认证服务器等）或其它模拟测试设备，并提供正常网络连接；（2）测试AP部署在用户指定的实际测试环境中，测试目的是检验无线产品在实际环境中提供的无线服务质量和终端体验情况。
（3）测试结果记录应有配置界面的截图和测试结果截图。
3测试项目3.1信号强度测试3.2单终端吞吐量测试测试记录3.3多用户并发吞吐量测试-1项目：AP性能与功能测试子项目：多用户并发吞吐量测试测试目的：比较各个厂家AP能够支持的用户容量以及在多用户时的AP性能。
测试组网：测试步骤：1.AP通过2.5G交换机与AC连接；2.配置AP,AC使其正常工作；3.在AP的覆盖范围内，以5个客户终端为基数，全部关联到无线AP上；4.终端部署位置按照1:1:1的比例，均匀分布在AP周围的近点，中点、远点；以模式真实环境进行测试。
无线电监测站主要参数指标和性能要求(新)
无线电监测站主要参数指标和性能要求总参电磁频谱管理中心二OO八年六月目录一、无线电监测定义 (3)二、固定监测站的定义 (3)三、无线电监测的主要内容 (3)（一）、常规监测 (3)（二）、电磁环境监测 (3)（三）、特种监测 (4)四、超短波固定监测站技术使用要求 (4)（一）、固定监测站设计使用基本要求 (4)（二）、固定监测站主要技术指标要求 (5)五、固定监测站系统性能指标要求 (7)（一）、基本系统性能参数指标 (7)（二）、特定系统性能参数指标 (9)六、监测站主要参数及相互关系 (12)（一）几种常用测量带宽的定义及其相互关系 (12)（二）与幅度有关的工作参数及其相互关系 (16)七、固定监测站系统功能描述 (20)（一）、基本技术性能要求 (20)（二）、特殊技术性能要求 (22)无线电监测站主要参数指标和性能要求一、无线电监测定义无线电监测是采用技术手段和一定的设备对无线电发射的基本参数和频谱特性参数（频率、频率误差、射频电平、发射带宽、调制度）进行测量；对模拟信号进行解调监听；对数字信号进行频谱特性分析；对频段利用率和频带占有度统计测试分析；测试统计指配频率使用情况，以便进行合理、有效地频率指配；并对非法电台和干扰源测向定位进行查处。
二、固定监测站的定义超短波监测站是指固定架设或临时开设于某个制高点，对附近一定区域内存在的各种VHF/UHF频段无线电台站信号进行监测和测向的无线电信号接收站。
其主要作用是承担VHF/UHF频段无线电台站频谱参数质量监测、空间无线电频谱利用率监测、指定类别调制信号解调和指定信号无线电测向定位等任务。
它是频谱管理部门掌握指定区域无线电频谱使用情况的基本手段，是为频谱管理系统提供电磁环境实测数据的主要方式，是提高无线电管理技术水平的重要基础。
三、无线电监测的主要内容（一）、常规监测1、无线电台发射电波质量的监测。
如使用频率、发射带宽、信号场强、谐波及杂散辐射、调制方式及调制度等；2、无线电频谱利用的监测。
无线测试方案范文
无线测试方案范文无线测试方案是指针对无线通信设备或系统进行测试的一系列步骤和方法。
在无线通信领域，由于无线信号的特殊性，测试工作相对复杂，因此需要制定一套完善的测试方案来确保设备或系统的质量和性能。
下面是一份关于无线测试方案的详细说明，包括测试目标、测试环境、测试方法和测试设备等方面。
一、测试目标1.信号强度测试：测试无线信号的接收强度，以评估其覆盖范围和稳定性。
2.数据传输速率测试：测试无线数据传输速率，以评估其性能和稳定性。
3.信号干扰测试：测试无线信号在干扰环境下的传输质量，以评估其抗干扰能力。
4.用户容量测试：测试无线系统的最大用户容量，以评估其承载能力。
5.信道切换测试：测试无线设备在不同信道下的切换能力，以评估其信号传输的稳定性。
6.安全性测试：测试无线通信设备或系统的安全性，以评估其抗攻击和保密性能。
二、测试环境1.信号发射器：使用专业的无线信号发射器来发射测试信号。
2.信号接收器：使用专业的无线信号接收器来接收测试信号。
3.信号干扰设备：使用专业的无线信号干扰设备来模拟干扰环境。
4.数据分析软件：使用专业的数据分析软件来分析和处理测试数据。
5.参考设备：使用标准的无线设备作为参考，用于参照和对比测试结果。
三、测试方法1.无线信号强度测试：在不同距离和遮挡条件下，测试无线信号的接收强度。
2.数据传输速率测试：通过向无线设备发送不同大小和类型的数据包，测试其数据传输速率。
3.信号干扰测试：使用信号干扰设备向无线设备发送干扰信号，测试其传输质量。
4.用户容量测试：通过同时连接大量无线设备，测试系统在承载高负载时的性能。
5.信道切换测试：在不同信道下进行测试，评估无线设备在信道切换时的稳定性。
6.安全性测试：通过模拟攻击和攻击检测等手段，测试无线设备或系统的安全性。
四、测试步骤1.确定测试需求和目标。
2.设计测试方案，并编写测试计划。
3.搭建测试环境，连接测试设备和参考设备。
4.配置测试参数，如信号频率、功率、速率等。
PJ-80型无线电测向机性能探究与装配调试
PJ-80型无线电测向机性能探究与装配调试摘要：伴随着科学技术的不断进步和发展无线电侧向技术逐步开始实现在各个领域的应用尝试。
无线电测向主要是以电磁波的传播具体特性为依据，通过无线电波的形式来进行对设备的电磁波来波具体方向检测。
在空气中无线电波会一直沿直线进行传播，所以在电波方向可以确定的情况下就可以实现出发射台的方位确定。
无线电测向技术的应用在未来有望进一步扩大范围。
关键词：无线电测向机；性能探究；装配调试引言无线电测向运动是一项科学技能型体育竞技活动，运动员手持测向机、地形图，按照随机抽取的搜台次序，在规定的时间内，依次寻找到发出不同频率信号的隐蔽电台，并打卡记录。
按有效搜台数量和时间评定成绩。
1无线电测向机原理和性能要求1.1无线电测向机原理首先，简单地回顾一下无线电信号的发射和接收过程：无线电发射台首先把声音和图像转化为跟随声音、图像变化的声频、视频电信号，再叠加到高频、大功率交流电上（一般称为载波），这个过程叫调制。
把这种经过调制的“载波”传输到发射天线，通过天线的电磁辐射作用以电磁波的形式向四周传播扩散。
在电磁波的覆盖区域内，我们打开收音机或电视机，通过天线接收无线电波，再经过收音机或电视机的调谐、混频、放大、解调等处理分离、还原出原来的声频、视频电信号，这样我们就能收听到遥远地方的广播电台和电视台的节目。
无线电测向机原理和上述原理相似，不同的是它发射的信号是一组固定的、重复的莫尔斯电码信号。
发射机的特点是功率小、信号覆盖范围小。
1.2无线电测向机系统组成在研究无线电测向机系统之前先介绍一下发射机发射的信号。
比赛时，无线电台是隐蔽的，每个台都有编号和呼号，用莫尔斯电码定时发送该台呼号。
电台的拍发速度为２５～８０Ｂ／ｍｉｎ。
８０ｍ波段频率覆盖范围为３．５～３．６ＭＨｚ；０号台频率３．５ＭＨｚ；信标台频率３．６ＭＨｚ；５号台频率３．５５ＭＨｚ。
无论是平时训练，还是参加比赛，运动员都要使用测向机寻找隐蔽电台。
无线电监测测向设施现场测试系统研究
1.1硬件设计 固定无线电监测测向设施现场测试设备包括三部分： 模 块 A 、模 块 B 和 模 块 C 。模 块 A 实现信号源频率发射 功 能 和 R T K 移动站功能；模 块 B 实 现 R T K 固定站功能； 模 块 C 实现各模块的无线传输功能。 1.1.1模 块 A 设汁 模 块 A 实现信号源发射机功能和R T K 移动站功能， 功能设计如图〗 所示。
M ------------------------
(2 ) R T K 功 能 区 实 现 R T K 定 位 ，可 生成经 纬 度 、 要 负 责 上 位 机 传 输 控 制 指 令 ，可 实 时 读 取 模 块 A 和模块
空 间距离、捜星数等信息，并 把 R T C M 协议的报文发送 B 的 设 备 状 态 ，实 现 各 模 块 之 间 的 无 线 传 输 。L o r a 频率
图 1 模 块 A 功能设计图
模块由主控制功能区、R T K 功 能 区 、信号源功能区、 放大器以及两个Lora功能区组成：
( 1 ) 主控制功能区负责各个功能区的信号桥接、协 议 制 定 、提 取 G P S 信 息 和 测 向 角 信 息 ，具有控制指令生 成和发送功能。
38
CHIN A RA D IO 2020.1
无线电监测站主要参数指标和性能要求(新)
无线电监测站主要参数指标和性能要求总参电磁频谱管理中心二OO八年六月目录一、无线电监测定义 (3)二、固定监测站的定义 (3)三、无线电监测的主要内容 (3)（一）、常规监测 (3)（二）、电磁环境监测 (3)（三）、特种监测 (4)四、超短波固定监测站技术使用要求 (4)（一）、固定监测站设计使用基本要求 (4)（二）、固定监测站主要技术指标要求 (5)五、固定监测站系统性能指标要求 (7)（一）、基本系统性能参数指标 (7)（二）、特定系统性能参数指标 (9)六、监测站主要参数及相互关系 (12)（一）几种常用测量带宽的定义及其相互关系 (12)（二）与幅度有关的工作参数及其相互关系 (16)七、固定监测站系统功能描述 (20)（一）、基本技术性能要求 (20)（二）、特殊技术性能要求 (22)无线电监测站主要参数指标和性能要求一、无线电监测定义无线电监测是采用技术手段和一定的设备对无线电发射的基本参数和频谱特性参数（频率、频率误差、射频电平、发射带宽、调制度）进行测量；对模拟信号进行解调监听；对数字信号进行频谱特性分析；对频段利用率和频带占有度统计测试分析；测试统计指配频率使用情况，以便进行合理、有效地频率指配；并对非法电台和干扰源测向定位进行查处。
二、固定监测站的定义超短波监测站是指固定架设或临时开设于某个制高点，对附近一定区域内存在的各种VHF/UHF频段无线电台站信号进行监测和测向的无线电信号接收站。
其主要作用是承担VHF/UHF频段无线电台站频谱参数质量监测、空间无线电频谱利用率监测、指定类别调制信号解调和指定信号无线电测向定位等任务。
它是频谱管理部门掌握指定区域无线电频谱使用情况的基本手段，是为频谱管理系统提供电磁环境实测数据的主要方式，是提高无线电管理技术水平的重要基础。
三、无线电监测的主要内容（一）、常规监测1、无线电台发射电波质量的监测。
如使用频率、发射带宽、信号场强、谐波及杂散辐射、调制方式及调制度等；2、无线电频谱利用的监测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线电测向系统设备性能测试
毕浩云;秦夏臻;马欣
【摘要】阐述无线电测向系统的测向灵敏度、测向准确度、测向扫描速度和最小
测向时间等关键性能指标的测试方法。
在测试中使用了天线模拟器来替代真实天线。
介绍天线模拟器的设计方法。
【期刊名称】《上海计量测试》
【年(卷),期】2013(000)002
【总页数】3页(P13-14,21)
【关键词】无线电测向;天线模拟器
【作者】毕浩云;秦夏臻;马欣
【作者单位】广州市无线电监测计算站;上海市计量测试技术研究院上海市电磁兼
容检测重点实验室;上海市计量测试技术研究院上海市电磁兼容检测重点实验室【正文语种】中文
0 引言
无线电测向主要用于测量无线发射源的方向，在无线电监测部门用于查找干扰源和定位非法电台。
无线电测向系统由测向天线和测向系统设备（接收机、测向处理器和控制单元）组成。
为了解无线电测向系统的性能是否达到设计的要求，需要就测向系统的测向准确度、测向灵敏度、最小测向时间和测向速度对该系统进行测试。
测试分为设备测
试和场地测试。
场地测试要求在没有传播和环境干扰的标准测试场地架设测向天线进行。
本文以五单元双通道相关干涉测向系统为例，研究除天线以外的测向系统设备的性能测试。
1 测向天线模拟器
测试采用天线模拟器来代替测向天线。
测向天线模拟器将信号发生器产生的信号经输出相位一致的多路功分器，通过特定长度的馈线调整相位后送到天线开关单元，从而模拟了某一入射信号在测向天线的5个振子中产生的相位差。
其结构如图1所示。
3组馈线对应了3层测向天线。
图2是某层测向天线模拟器的示意图。
该测向天线模拟器模拟了72°入射角，即正对着2号天线振子入射。
图1 测向天线模拟器
图2 模拟72°入射角
其中L1至L5为天线振子对应的5条馈线长度，该层测向天线的直径为D。
假设信号入射角为72°，即正对2号天线振子入射，从上图的三角几何关系不难得出：
设定L2 = 50 cm 代入式（1）、（2）可得出各馈线组的馈线长度，见表1。
天线模拟器必须用网络分析仪作校准才能使用。
使用天线模拟器时测向处理器中应装入根据模拟天线尺寸计算生成的相位作为原始相位样本。
表1 72°天线模拟器的馈线长度单位：cm第三层天线D=25 cm 58.6 L2 50 50 50 L3 153.6 105.3 58.6 L4 321.3 194. 7 72,6 L5 321.3 194.7 72.6
2 自动测试系统
测试系统的结构如图3，由测试计算机通过GPIB接口控制信号发生器，产生相应频率和幅度的射频信号在天线模拟器上模拟与1号天线振子72°夹角的入射信号，测向处理器的测向结果通过TCP/IP网络接口传回测试计算机。
从而实现了对测向
系统的自动测试。
图3 自动测试系统
3 测试指标和方法
3.1 测向灵敏度
测向灵敏度是指保证测向示向度读数偏差容限所需信号的最小电场强度。
由于采用了天线模拟器，可根据实际天线的天线因子计算出实际天线在各频率上相应的最大输入电平Pe，即灵敏度要求。
测试方法：先测得足够强输入电平下的示向度θv，再测出在输入电平Pe下的示
向度θm，并连续记录10次有效测向（误差不大于指标要求且测向有效），计算标准误差δ
测试时由信号发生器产生无调制连续波射频信号，测向机的信号捕获时间需设至最长，接收机工作在高灵敏模式，并开启天线开关单元中的射频放大器以达最大系统增益。
3.2 测向准确度
测向系统的准确度是指测向机所测得的示向度与真实方向角之间的误差。
测试方法：由天线模拟器产生测向系统工作频段内，合适步长的射频信号，并确保测向机的输入电平信噪比大于20 dB。
天线模拟器模拟的信号入射角（如72°），测向系统实际测得的示向度θmes，经对M个不同频率的信号分别测试N次后，根据测试数据通过以下公式计算测向误差。
同时要求对测向有效率（误差不大于指标要求且测向有效）进行统计。
若设计要求达到ITU R SM.1269建议的测向准确度A类，95%置信区间内测向误差需小于1°。
3.3 测向扫描速度
测向扫描速度是指在FFT带宽内用最大分辨力带宽完成一次测向的速度。
测试方法：由信号发生器产生某一频率足够强的无调制信号，测向系统设定为频率扫描测向模式，扫描带宽为扫描终止频率和起始频率之差，扫描分辨力带宽设至最大，捕获时间设成最短。
连续测向一段时间后，记录在测向纪录中两次连续测得同一频率的测向时间。
由下式计算扫描速度：
3.4 最小测向时间
最小测向时间反映了测向系统对猝发信号的测向能力。
测试方法：由射频信号源产生以指标要求的最小测向时间为脉宽，以最小测向时间的100倍为周期,足够强的脉冲调制信号。
测向系统的分辨力带宽设为最大，捕获
时间设成最短。
观察测向准确度是否达到要求。
4 结语
利用测向天线模拟器替代测向天线，使无线电测向系统设备性能指标测试更加便捷，而且可以有效避免场地测试时环境因素的影响。
利用文中的天线模拟器和自动测试系统已成功对多套Thales的ESMERALDA测向系统设备进行测试。
而针对五单
元双通道相关干涉测向原理及方法也适用于九单元多通道相关干涉测向体系。
【相关文献】
[1]周鸿顺. VHF/UHF无线电测向设备主要技术指标和测试方法[J].中国无线电管理，1995(5)：18-20.
[2]ITU Radiocommunication Bureau.Handbook on Spectrum Monitoring[S]. Geneve, Edition，2002.。
