-阀门压力试验方案
阀门试压施工方案
阀门试压方案编制：审核：批准：******************************公司一、编制说明根据施工设计说明及相关阀门试验规程/规范，编制此阀门试验方案以确保圆满完成相关工艺管道阀门试验的施工任务。
二、编制依据1. 《阀门检验与管理规程》SH3518—20002. 《石油化工钢制通用阀门选用、检验及验收》SH/T3064—20033. 《工业金属管道施工及验收规范》GB50235—19974. 中石油安全相关标准及规范三、阀门类别及数量四、阀门检验1. 到货阀门必须有符合“阀门规格书”要求的质量证明文件，无质量证明文件的阀门不得使用；同时对质量证明文件进行审查并与实物核对。
若到货的阀门标识不清或与质量证明文件不符或对质量证明文件的特性数据、检验结果有异议，供货方应按相应标准作验证性检验或追溯到阀门制造单位。
异议未解决前，该批阀门不得使用。
2. 阀门的外观质量必须符合相应的产品标准的要求，不得有裂纹、氧化皮、粘砂、疏松等影响强度的缺陷；传动装置检查合格。
3. 阀门检验前向监理书面报告，在其和相关单位见证下进行阀门检验。
按照“阀门规格书”，对阀门的阀体、密封面及有特殊要求的垫片和填料的材质进行检测。
4. 阀门检验合格后方可进行阀门试验。
五、阀门试验5.1 手动式试压泵操作步骤1．试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好，本泵工作介质为5~50°C 清水。
禁止使用有泥沙及其它污染物的不清洁水。
2．为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。
3．在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。
4．在试压过程中若发现有任何细微的掺水现象，应立即停止工作进行检查和修理，严禁在掺水情况下继续加大压力。
5．试压完毕后，先松开放水阀，压力下降，以免压力表损坏。
6．试压泵不用时，应放尽泵内的水，吸进少量机油，防止锈蚀。
阀门压力试验方案
**************************项目阀门试压方案编制：审核：批准：***********建设有限公司二○一二年八月二十四日目录1、工程概况2、编制根据3、人力、机具、消耗材料筹划4 阀门检查工作流程5、阀门试压方案6、安全文明施工1、工程概况：1.1工程简介1.1.1 项目名称：**********************************************项目1.1.2 项目施工方：********建设有限公司1.1.3 建设性质：新建。
1.1.4阀门试压重要施工范畴、内容：新建生产装置内2200台球阀、止回阀、截止阀等各类阀门旳试压工作。
2、编制根据：国家行业现行颁布旳原则、规范、规程：✧《工业金属管道工程施工及验收规范》 GB50235-✧《化工金属管道施工及验收规范》 HG20225-95✧《阀门检查及管理规程》 SH3518-✧《阀门旳检查与实验》；JB/T9092-19993、人力、机具、消耗材料筹划3.1劳动力安排筹划3.2施工机具筹划3.3施工措施用料筹划4 、阀门检查工作流程图注：Y-合格N-不合格或不受理或不对旳W-判废1－检查员2－维修员3－技术负责人5、阀门试压方案阀门实验涉及壳体压力实验和密封实验。
阀门应按相应旳规范拟定旳检查数量进行壳体实验和密封实验。
5.1 实验前准备及一般规定1)按施工现场总平面布置图旳规定，阀门试压场地安排在项目部办公室西侧旳材料堆放场边，实验合格阀门、不合格品均用车随时转运至材料堆场旳相应区域（合格品区、不合格品区）。
2)阀门试压先制作试压台，DN≤300旳阀门直接在试压台上试压，DN＞300旳阀门用盲板封堵阀门两端试压。
现场实验场只实验中低压旳法兰阀门，安全阀等委托具有实验条件旳单位进行实验。
3)阀门试压以干净水为介质，不锈钢阀门在做液体压力实验时，水中旳氯离子含量不得超过100mg/L。
4)阀门试压前应清除密封面上旳油渍和污物，严禁在密封面上涂抹防渗漏旳油脂。
阀门试压方案

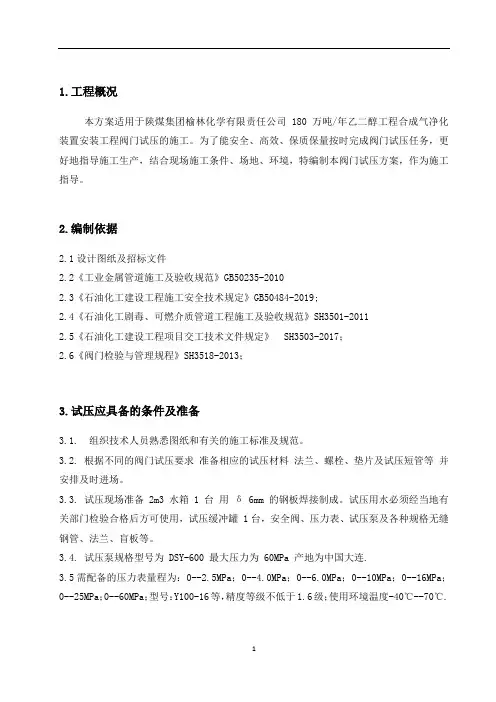

1.工程概况本方案适用于陕煤集团榆林化学有限责任公司180 万吨/年乙二醇工程合成气净化装置安装工程阀门试压的施工。
为了能安全、高效、保质保量按时完成阀门试压任务，更好地指导施工生产，结合现场施工条件、场地、环境，特编制本阀门试压方案，作为施工指导。
2.编制依据2.1设计图纸及招标文件2.2《工业金属管道施工及验收规范》GB50235-20102.3《石油化工建设工程施工安全技术规定》GB50484-2019;2.4《石油化工剧毒、可燃介质管道工程施工及验收规范》SH3501-20112.5《石油化工建设工程项目交工技术文件规定》 SH3503-2017；2.6《阀门检验与管理规程》SH3518-2013；3.试压应具备的条件及准备3.1. 组织技术人员熟悉图纸和有关的施工标准及规范。
3.2. 根据不同的阀门试压要求准备相应的试压材料法兰、螺栓、垫片及试压短管等并安排及时进场。
3.3. 试压现场准备 2m3 水箱 1 台用δ 6mm 的钢板焊接制成。
试压用水必须经当地有关部门检验合格后方可使用，试压缓冲罐 1台，安全阀、压力表、试压泵及各种规格无缝钢管、法兰、盲板等。
3.4. 试压泵规格型号为 DSY-600 最大压力为 60MPa 产地为中国大连.3.5需配备的压力表量程为：0--2.5MPa；0--4.0MPa；0--6.0MPa；0--10MPa；0--16MPa；0--25MPa；0--60MPa；型号：Y100-16等，精度等级不低于1.6级；使用环境温度-40℃--70℃.4.阀门的检验4.1根据SH/T3533《石油化工给水排水管道工程施工及验收规范》第4.2.2条设计压力小于或等于 1.0MPa的阀门应从每批 (同批次、同规格)中抽查 10%且不少于一个,进行壳体压力试验和密封试验,若有不合格加倍抽检,如仍有不合格,应对阀门逐个试验。
管道设计压力大于 1.0MPa的阀门应逐个进行壳体压力试验和密封试验。
阀门试压施工方案
阀门试压施工方案 This manuscript was revised on November 28, 2020阀门试压方案编制：审核：批准：******************************公司一、编制说明根据施工设计说明及相关阀门试验规程/规范，编制此阀门试验方案以确保圆满完成相关工艺管道阀门试验的施工任务。
二、编制依据1. 《阀门检验与管理规程》SH3518—20002. 《石油化工钢制通用阀门选用、检验及验收》SH/T3064—20033. 《工业金属管道施工及验收规范》GB50235—19974. 中石油安全相关标准及规范三、阀门类别及数量四、阀门检验1. 到货阀门必须有符合“阀门规格书”要求的质量证明文件，无质量证明文件的阀门不得使用；同时对质量证明文件进行审查并与实物核对。
若到货的阀门标识不清或与质量证明文件不符或对质量证明文件的特性数据、检验结果有异议，供货方应按相应标准作验证性检验或追溯到阀门制造单位。
异议未解决前，该批阀门不得使用。
2. 阀门的外观质量必须符合相应的产品标准的要求，不得有裂纹、氧化皮、粘砂、疏松等影响强度的缺陷；传动装置检查合格。
3. 阀门检验前向监理书面报告，在其和相关单位见证下进行阀门检验。
按照“阀门规格书”，对阀门的阀体、密封面及有特殊要求的垫片和填料的材质进行检测。
4. 阀门检验合格后方可进行阀门试验。
五、阀门试验手动式试压泵操作步骤1．试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好，本泵工作介质为5~50°C 清水。
禁止使用有泥沙及其它污染物的不清洁水。
2．为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。
3．在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。
4．在试压过程中若发现有任何细微的掺水现象，应立即停止工作进行检查和修理，严禁在掺水情况下继续加大压力。
5．试压完毕后，先松开放水阀，压力下降，以免压力表损坏。
阀门试压方案
目录1概述 (1)1.1工程概况 (1)1.2工程特点 (1)1.3工程实物量 (1)2编制依据 (1)3阀门试压流程 (2)4 施工准备 (2)4.1施工技术准备 (2)4.2施工现场准备 (2)4.3施工人员配备 (2)4.4 阀门试压站建立 (3)5阀门检验 (3)5.1 检验流程 (3)5.2质量证明文件的检查 (3)5.3 外观检查 (4)5.4阀门传动装置的检查与检验 (5)5.5 阀门试压 (5)6 阀门管理 (10)7主要质量控制点 (10)8质量保证措施 (11)8.1质量保证体系 (11)8.2质量保证措施 (11)9 HSE保证措施 (11)9.1 HSE组织机构图 (11)9.2 HSE保证措施 (12)9.3 安全应急措施 (12)10人员安排及进度计划 (13)11 施工机具设备和手段用料 (14)12 主要计量设备一览表 (14)附表一JHA工作前安全分析表 (15)1概述1.1工程概况本工程为神华宁煤煤化工副产品深加工综合利用项目主要装置建筑安装工程第二标段，位于宁夏回族自治区宁东煤化工基地，在银川市灵武境内。
包括丁二烯抽提区（1200）、芳烃抽提区（1500）、OCU区（1300）、汽油加氢区（1400）、废碱氧化区（1600）和主管廊P914、主管廊P915。
阀门试压作业主要包括各装置区附塔管道和工艺管道上的阀门。
阀门类型主要有闸阀、截止阀、球阀、蝶阀、止回阀、安全阀等。
阀门种类较多，试压过程中应特别注意按照规定进行编号。
1.2工程特点1.2.1 银川地区属温带大陆气候，气候影响大，春冬季天气寒冷、早晚温差大、风大沙多给阀门试压带来很大不便。
1.2.2现场施工场地狭小，施工区域分散，阀门试压后应及时入库保管，以免丢失,安装时再领用，并建立发放台账。
1.2.3阀门种类较多，阀门试压与管理过程中应特别注意按照规定进行编号。
1.2.4目前各装置工艺管道轴测图均未下发，结构和设备安装的进度也不具备工艺管道的大面积施工，阀门试压作业主要为各装置附塔管道阀门。
阀门水压试验方案
本工程为拆除再安装工程，阀门经过长期存放和长途运输有一部分阀门已腐蚀报废、相当一部分阀门还存在着腐蚀现象，还有极个别部分损坏现象。
为确保阀门安装质量、满足使用功能要求，安装前必须对阀门进行逐个检查、试压。
对安装在重要部位或使用压力，温度较高及阀门包装损坏，进入泥沙等脏物时，还应进行清洗，更换填料，垫片；当阀门密封面不严发生泄漏时，还应进行研磨。
（高压焊接阀门不试压）一、阀门的检查阀门检查的项目如下：1、阀门内外表面有列砂眼，沾砂，氧化皮，毛刺，缩孔，裂纹等缺陷；2、阀座与壳体接合是否牢固，有无松动，脱落现象；3、阀芯与阀座是否吻合，密封面有无缺陷；4、阀杆与阀芯；连接是否灵活可靠，阀杆有无弯曲，螺纹有无损坏；5、阀托与填料压盖是否配合适当；6、阀盖法兰的结合是否严密；7、填料，垫片，螺栓的材质是否符合使用要求；8、阀门开启是否灵活，有无卡住现象。
对于阀门检查中发生的缺陷，应及时检修处理，不合格的阀门不能安装。
二、阀门的清洗阀门的清洗应解体进行。
一般是浸泡在煤油里，用刷子和棉布擦拭，阀腔及各零件上的污物及防锈油里，清洗后，保持零件干燥，重新更换已损坏的垫片和填料函。
如发现密封面受到损伤，还应视损伤情况进行研磨或更换。
三、阀门的压力试验阀门的压力试验包括强度试验和严密性试验两部分。
强度试验是对阀体材料进行承压能力的试验；严密性试验是对阀门的阀瓣与阀座密封面，阀盖与阀体的密封垫以及填料的严密性能进行检查的试验。
1、阀门强度和严密性试验的规定：强度试验：公称压力小于或等于42Mpa的阀门，其强度试验压力为公称压力的1.5倍；试验时间为阀门在试验压力下保持5min，阀门不渗不漏，且无裂纹为合格。
严密性试验：阀门的严密性试验压力（除蝶阀、止回阀、底阀、截流阀外）一般应等于阀门的公称压力；当能够确定工作压力时，也可用1.25倍的工作压力进行试验，在试验压力下进行检查，以阀瓣的密封面不渗不漏为合格。
对于公称压力小于或等于2.5Mpa的水用铸铁闸阀和水用铸铜闸阀允许有微量的渗漏，其渗漏量不允许超过表附图的规定数值。
阀门试压方案
陕西延长石油延安能源化工有限责任公司延安煤油气资源综合利用项目硫回收装置阀门试验方案编制：审核：审定：中化二建集团有限公司2017年5月3日目录一、工程概况 (1)二、编制依据 (1)三、施工准备 (1)四、阀门检验、试验过程控制 (3)4.1试验工艺流程 (3)4.2阀门验收 (3)4.3 阀门试验通用规定 (4)4.4减压阀和疏水阀试验 (8)4.6阀门标识 (9)4.7阀门存放 (9)4.8成品保护 (9)五、质量管理体系及质量管理 (9)5.1质量管理体系 (9)1）质量保证体系的组织机构 (9)2）质量保证体系下设五大员（工艺负责人、质量负责人、施工负责人、设备负责人、材料负责人）和施工作业负责人。
(10)3）质量控制点 (10)4）质量保证体系职责 (10)①技术系统以技术管理为核心，保证工程施工过程质量。
主要负责：施工组织设计、质量计划和施工技术方案编制等工作；参加质量评定等工作；解决现场技术问题；参与质量监督和共检点共检工作。
(10)②质量系统以监督、检查、验收和确认工程质量和效果为核心，保证工程施工质量。
主要负责：监督施工作业层规程、规范和施工方案；组织质量共检工作；不合格的控制；质量评定核定等级工作。
(10)③材料系统以工程施工物资质量管理和设备管理为核心，为保证工程施工质量提供可靠证。
主要负责：到货物资的检查、验收和标识工作；对物资的供应、运输、保管、发放进行质量控制；对焊材的管理和发放、回收进行质量控制。
(10)④施工作业层贯彻项目部质量管理有关规定，对施工人员进行质量意识教育，严格过程质量控制，按照设计意图和规范要求组织施工，保证质量始终处在受控状态。
(10)5）其他未尽事宜按本工程各专业工程方案中相关要求及项目相关文件执行。
(10)六、安全技术措施 (10)6.3.4试压过程中，临时加固要牢固、可靠；严禁带压检修。
(13)6.3.5阀门试压时，在试压装置周围拉设警戒线。
阀门试压方案
目录1.编制说明 (1)2.编制依据 (1)3.工程概况 (1)4.试压准备 (2)5.施工程序 (2)6 •I ]•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 26.1阀门验收一般规定 (2)6.2阀门外观检査 (3)7.阀门试压 (3)7.1阀门壳体压力试验 (3)7.2阀门密封试验 (3)7. 3试验标识要求 (4)8.阀门管理 (4)8.1阀门存放 (4)8.2阀门保护 (4)9.质量控制措施 (5)10.安全技术措施 (5)11.施工机具 (6)12.人员配备 (6)13.手段用料 (6)阀门试压方案1.编制说明本方案仅适用于中盐合肥化工基地二期30万吨/年合成气制乙二醇项目气化装置区域范围内的阀门试压。
根据GB50235 —2010《工业金属管道工程施工规范》和GB 50184-2011《工业金属管道工程施工质量验收规范》的要求对进场阀门在安装前按以下比例对其进行试压。
1）监理单位在厂家见证过试压的阀门，现场不在试压；2）厂家已试压，但是无监理单位见证的，现场抽检10%；3）用于GC1级管道和设计压力大于或等于lOMPa的C类流体管道的阀门，进行100%检验;4）用于GC2级管道和设计压力小于lOMPa的所有C类流体管道的阀门，每个检验批抽查10%,且不得少于1个；5）用于GC3级管道和D类流体管道的阀门，每个检验批抽查5%,且不得少于1个。
2.编制依据1）《工业金属管道工程施工规范》GB50235-20102）《工业金属管道工程施工质量验收规范》GB 50184-20113）《阀门检验与管理规程》SH 3518-20134）施工图纸及设计说明3.工程概况中盐合肥化工基地二期30万吨EG+10万吨DMC项LI气化装置区域的建筑安装工程位于安徽省合肥循环经济示范园，气化装置界区内管道安装具体内容如下：气化装置内所有设备间管线、管件以及管道上的所有辅助设施；所有出、入界区的各种管线均在施工界区外Im处交接。
阀门试压方案
b 重大专项√一般蒲城清洁能源化工有限责任公司新增污水处理项目阀门试压方案编制：审核：批准：陕西建工集团安装集团有限公司蒲城清洁能源项目部2017年4月6日目录一、工程概况： (1)二、编制依据 (1)三、试压工序 (1)四、实物工程量 (1)五、试压准备 (3)五、检验方法及技术要求 (3)六、质量、安全措施 (5)七、试验用料 (5)八、阀门试压站平面布置图 (7)一、工程概况：1.1工程名称：蒲城清洁能源化工有限责任公司新增污水处理项目安装工程（标段2）。
1.2 建设地点建设地点：陕西省渭南市蒲城县渭北煤化工业园内。
1.3主要工程量涉及到到的阀门27种，共491台。
二、编制依据1、SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》2、GB50235-2010《工业金属管道工程施工规范》3、GB50184-2011《工业金属管道工程施工质量验收规范》4、SH3064-2003《石油化工钢制通用阀门选用、检验及验收》5、GB/T13927-2008《通用阀门压力试验》6、SH3518-2013《阀门检验与管理规程》三、试压工序阀门进场外观检验→水压试验→观察试验过程→记录试验结果→交付安装四、实物工程量污水处理装置共有阀门：491台，包括：闸阀、止回阀等，序号种类阀门尺寸等级阀门材质数量检测比例检测数量1 止回阀 1 CL150 F316L/HF 12 5% 12 止回阀3 CL150 WCB/HF 5 5% 13 止回阀4 CL150 WCB/HF 6 5% 14 对夹式止回阀8 CL150 WCB/HF 85%15 对夹式止回阀10 CL150 WCB/HF 25%16 对夹式止回阀24 CL150 WCB/HF 125%27 闸阀 2 CL150 WCB/HF 32 5%/10% 38 闸阀 2 1/2 CL150 WCB/HF 10 5% 19 闸阀 3 CL150 WCB/HF 30 5% 210 闸阀 4 CL150 WCB/HF 27 5% 211 闸阀 6 CL150 WCB/HF 22 5% 212 闸阀8 CL150 WCB/HF 50 5% 313 闸阀10 CL150 WCB/HF 4 5% 114 闸阀12 CL150 WCB/HF 12 5% 115 闸阀20 CL150 WCB/HF 8 5% 116 闸阀1/2 CL150 A105/HF 1 5% 117 闸阀3/4 CL150 A105/HF 48 5% 218 闸阀 1 CL150 A105/HF 118 5%/10% 719 闸阀 1 1/4 CL150 A105/HF 16 5% 120 闸阀3/4 CL150 F304/HF 2 5% 121 闸阀 1 CL150 F304/HF 1 5% 122 闸阀 1 CL150 F316L/HF 20 5% 123 闸阀3/4 CL150 A105/HF 2 5% 124 闸阀 1 CL800 A105/HF 3625 闸阀 1 1/4 CL800 A105/HF 526 截止阀 1 1/2 CL150 F316L/HF 1 5% 127 截止阀 1 1/4 CL150 F316L/HF 1 5% 1管线操作压力从常压至0.5MPa，管线设计压力从0.6MPa至1.0MPa，试压合格后直接使用于本工程，阀门在现场试压。
阀门试压方案
一、编制阐明根据施工设计阐明及有关阀门试验规程/规范，编制此阀门试验方案以保证圆满完毕有关工艺管道阀门试验旳施工任务。
二、编制根据1. 《阀门检查与管理规程》SH3518—2. 《石油化工钢制通用阀门选用、检查及验收》SH/T3064—3. 《工业金属管道施工及验收规范》GB50235—19974. 中国成达工程企业设计文献5. 中石油安全有关原则及规范三、阀门类别由于设计图纸没有出全，阀门类别及数量无法记录。
待设计图纸出全后再补充完整。
四、阀门检查1. 到货阀门必须有符合“阀门规格书”规定旳质量证明文献，无质量证明文献旳阀门不得使用；同步对质量证明文献进行审查并与实物查对。
若到货旳阀门标识不清或与质量证明文献不符或对质量证明文献旳特性数据、检查成果有异议，供货方应按对应原则作验证性检查或追溯到阀门制造单位。
异议未处理前，该批阀门不得使用。
2. 阀门旳外观质量必须符合对应旳产品原则旳规定，不得有裂纹、氧化皮、粘砂、疏松等影响强度旳缺陷；传动装置检查合格。
3. 阀门检查前向监理书面汇报，在其和有关单位见证下进行阀门检查。
按照“阀门规格书”，对阀门旳阀体、密封面及有特殊规定旳垫片和填料旳材质进行抽检，每批至少抽查一件，若有不合格，必须加倍抽检，若仍有不合格，则该批阀门不得使用，并作好标识和隔离。
合金钢阀门旳阀体逐件进行光谱分析，不合格者不得使用，并作好标识和隔离，及时以“工作联络单”向监理和项目经理部汇报。
4. 阀门检查合格后方可进行阀门试验。
五、阀门试验准备1. 阀门试验前，阀门试验方案须经逐层审批完毕，并向有关人员进行技术交底。
2. 做好阀门试验机具、设备旳准备工作，压力表测量精度不低于1.5级，满刻度值为试验压力旳1.5～2倍，通过校验合格并在有效期内。
3.阀门试验人员已配置并满足实际需要，质保体系健全。
4. 拟试验阀门已检查合格，已填写《阀门试验委托书》（样表附后）。
六、阀门试验1. 阀门试验内容为逐一对闸阀、截止阀、球阀、止回阀、蝶阀进行壳体压力试验、密封试验（如下阀门试验均指对闸阀、截止阀、球阀、止回阀、蝶阀旳试验，不包括安全阀旳调整试验）。
阀门试压专项方案
一、方案背景为确保工业管道系统中阀门的安全运行，根据相关行业标准和规定，特制定本阀门试压专项方案。
本方案旨在明确阀门试压的目的、原则、方法、步骤和要求，确保阀门试压工作的顺利进行。
二、方案目的1. 验证阀门在规定压力下的强度和密封性能，确保阀门在管道系统中的安全运行。
2. 发现阀门在制造、安装和使用过程中可能存在的缺陷，为后续维修和更换提供依据。
3. 保障管道系统运行的安全性和可靠性。
三、方案原则1. 严格执行国家相关标准和行业规定。
2. 确保试压过程的科学性、规范性和安全性。
3. 尽量减少试压对生产、施工和检验工作的影响。
四、试压方法1. 阀门试压介质：水、油、空气、蒸汽、氮气等，根据阀门材质和工况选择合适的介质。
2. 阀门试压压力：阀门强度试验压力为其公称压力的1.5倍，密封试验压力为其公称压力的1.1倍。
3. 阀门试压步骤：（1）将阀门安装在试压装置上，确保连接牢固。
（2）将试压介质充满阀门内部，排净空气。
（3）缓慢升压至强度试验压力，检查阀门无异常现象。
（4）保持强度试验压力3分钟，检查阀门无渗漏。
（5）缓慢降压至密封试验压力，检查阀门无渗漏。
（6）保持密封试验压力3分钟，检查阀门无渗漏。
五、试压要求1. 试压前，对试压设备和阀门进行检查，确保其符合试压要求。
2. 试压过程中，操作人员应穿戴好防护用品，确保安全。
3. 试压结束后，对阀门进行检查，记录试压结果，并进行评估。
4. 对于不合格的阀门，应及时更换或维修，确保管道系统的安全运行。
六、试压时间安排根据工程进度和实际情况，制定合理的试压时间安排，确保试压工作在规定时间内完成。
七、试压记录与档案1. 试压过程中，对试压数据和结果进行详细记录，包括阀门型号、材质、公称压力、试压介质、试压压力、试压时间、试压结果等。
2. 将试压记录整理归档，作为工程验收和后期维护的重要依据。
八、结语本方案旨在确保阀门试压工作的顺利进行，为管道系统的安全运行提供保障。
阀门试压方案
目录一、编制说明---------------------------------------------------------------------------2二、编制依据---------------------------------------------------------------------------2三、施工概况---------------------------------------------------------------------------2四、施工准备及到货验收------------------------------------------------------------3五、施工方法---------------------------------------------------------------------------3六、技术要求及质量控制措施------------------------------------------------------3七、文明施工及安全技术措施------------------------------------------------------6八、需要量计划表---------------------------------------------------------------------6九、附表---------------------------------------------------------------------------------7一、编制说明本方案只适用于镇海——漕泾石脑油管线工程的阀门检验。
本工程中的介质几乎均为石脑油，属易燃、易暴介质，根据规范规定，所有阀门做100%检查，100%液压强度、严密性试验。
除有特殊说明外，本工程阀门不做气密要求。
阀门水压试验方案
本工程为拆除再安装工程，阀门经过长期存放和长途运输有一部分阀门已腐蚀报废、相当一部分阀门还存在着腐蚀现象，还有极个别部分损坏现象。
为确保阀门安装质量、满足使用功能要求，安装前必须对阀门进行逐个检查、试压。
对安装在重要部位或使用压力，温度较高及阀门包装损坏，进入泥沙等脏物时，还应进行清洗，更换填料，垫片；当阀门密封面不严发生泄漏时，还应进行研磨。
（高压焊接阀门不试压）一、阀门的检查阀门检查的项目如下：1、阀门内外表面有列砂眼，沾砂，氧化皮，毛刺，缩孔，裂纹等缺陷；2、阀座与壳体接合是否牢固，有无松动，脱落现象；3、阀芯与阀座是否吻合，密封面有无缺陷；4、阀杆与阀芯；连接是否灵活可靠，阀杆有无弯曲，螺纹有无损坏；5、阀托与填料压盖是否配合适当；6、阀盖法兰的结合是否严密；7、填料，垫片，螺栓的材质是否符合使用要求；8、阀门开启是否灵活，有无卡住现象。
对于阀门检查中发生的缺陷，应及时检修处理，不合格的阀门不能安装。
二、阀门的清洗阀门的清洗应解体进行。
一般是浸泡在煤油里，用刷子和棉布擦拭，阀腔及各零件上的污物及防锈油里，清洗后，保持零件干燥，重新更换已损坏的垫片和填料函。
如发现密封面受到损伤，还应视损伤情况进行研磨或更换。
三、阀门的压力试验阀门的压力试验包括强度试验和严密性试验两部分。
强度试验是对阀体材料进行承压能力的试验；严密性试验是对阀门的阀瓣与阀座密封面，阀盖与阀体的密封垫以及填料的严密性能进行检查的试验。
1、阀门强度和严密性试验的规定：强度试验：公称压力小于或等于42Mpa的阀门，其强度试验压力为公称压力的1.5倍；试验时间为阀门在试验压力下保持5min，阀门不渗不漏，且无裂纹为合格。
严密性试验：阀门的严密性试验压力（除蝶阀、止回阀、底阀、截流阀外）一般应等于阀门的公称压力；当能够确定工作压力时，也可用1.25倍的工作压力进行试验，在试验压力下进行检查，以阀瓣的密封面不渗不漏为合格。
对于公称压力小于或等于2.5Mpa的水用铸铁闸阀和水用铸铜闸阀允许有微量的渗漏，其渗漏量不允许超过表附图的规定数值。
阀门测试方案
阀门测试方案阀门是工业上常见的控制设备，为了确保其正常使用，需要进行测试。
本文将详细介绍阀门测试方案的准备、操作、数据收集与分析等内容。
一、测试前的准备1. 要根据阀门类型和规格，选择相应的测试设备，如试验台、计量泵、超声波探伤仪等。
2. 对测试设备进行检查和校准，确保其准确性和稳定性。
3. 清洁阀门表面和内部，检查密封垫片等易损件是否正常。
4. 根据测试标准，确定测试参数和测试方法，如测试压力、测试时间等。
二、测试操作流程1. 实施气密性测试。
首先，将阀门安装在试验台上，并连接测试设备。
然后，按照测试标准要求，将试验介质加压到所需压力，并保持一段时间，观察阀门是否有漏气现象。
2. 实施耐压测试。
在气密性测试合格的基础上，将试验介质继续加压，直到达到所需的试验压力。
保持一定时间并观察阀门是否有渗漏现象。
3. 实施超声波探伤测试。
这一步骤主要适用于金属阀门。
通过超声波探伤仪对阀门壁壳进行检测，判断是否有裂纹、孔洞等缺陷。
4. 实施功能性测试。
根据阀门的用途，按照测试标准要求，进行相关的功能测试。
如开关动作测试、调节流量测试等。
三、测试数据收集与分析1. 在测试操作过程中，需要记录测试数据，如测试压力、测试时间、漏气量、渗漏量、超声波探伤结果等。
2. 对测试数据进行分析。
根据测试标准和实际情况，确定测试数据的评价标准，如漏气量的限值、渗漏量的限值等。
根据测试数据对阀门的性能进行评估，确定阀门是否合格，是否需要修理或更换。
四、测试报告撰写1. 测试报告应写清楚测试阀门的型号、规格、用途，测试设备的型号、规格、校准情况。
2. 报告中应详细记录测试流程和结果，并附有相关的数据分析和评价，说明阀门是否合格。
3. 报告中应包含测试人员的签名和日期，以及测试机构的公章和地址。
总之，阀门测试方案是确保阀门正常使用的重要环节，需要严格按照测试标准和流程进行。
测试操作过程中，要记录测试数据并进行分析，最终形成测试报告。
阀门试压方案
阀门试压方案一、引言阀门试压是在制造、安装、维修和改造阀门时常用的一项测试工作，旨在确保阀门在使用过程中的正常运行。
本文将探讨阀门试压方案的制定和实施，以期提供一定的参考和指导。
二、试压前的准备工作在进行阀门试压之前，需要进行一系列准备工作，以确保测试的准确性和安全性。
1. 检查阀门材质和规格首先，需要仔细检查阀门的材质和规格是否符合设计要求，并核对相关的技术文件和图纸。
确保阀门的尺寸、材质和密封性能能够满足试压的要求。
2. 清洁阀门对于新安装或维修的阀门，必须先进行彻底的清洁工作，以确保内部没有杂质和污染物影响试压结果。
可以使用适当的清洁剂和工具进行清洗。
3. 安装试压设备在试压前，需要安装相应的试压设备，如压力表、试压泵等。
确保这些设备能够准确测量和调节试压力，并能够安全操作。
三、试压方案的制定制定阀门试压方案时，需要考虑多个因素，如阀门类型、工作压力和试压介质等。
下面是一些常用的试压方案。
1. 水压试验对于一般的阀门，如止回阀、截止阀等，通常可以采用水压试验。
试压压力一般为额定工作压力的1.5倍，持续时间一般为10分钟。
在试压期间，应观察阀门的泄漏情况，并记录试压数据。
2. 气密性试验对于气体介质的阀门，如调节阀、闸阀等，可以采用气密性试验。
试压压力一般为额定工作压力的1.1倍，持续时间一般为5分钟。
试压期间，应观察阀门是否有气泡泄漏，并记录试压数据。
3. 特殊试验对于特殊要求或特殊材质的阀门，需要根据具体情况制定相应的试压方案。
例如，高温、高压或有毒介质的阀门可以采用温度和压力交替试验，以验证其性能。
四、试压实施和注意事项在进行阀门试压时，需要注意以下事项以确保试验的准确性和安全性。
1. 控制试压速度试压时，需要逐步增加压力，控制试压速度以避免对阀门造成过大的冲击。
一般建议每分钟增加压力不超过10%最大试压压力。
2. 观察泄漏情况在试压期间，要仔细观察阀门是否有泄漏现象，并记录泄漏点的位置和程度。
阀门试验作业指导书
阀门试验作业指导书标题：阀门试验作业指导书引言概述：阀门试验是在工业生产中常见的一项重要操作，目的是检测阀门的性能和质量，确保其正常运行。
为了保证试验的准确性和安全性，编写一份阀门试验作业指导书是必要的。
本文将从五个大点分别阐述阀门试验的相关内容，并在总结部分提供进一步的指导。
正文内容：一、试验前准备1.1 确定试验对象：根据实际情况确定需要进行试验的阀门类型和数量。
1.2 检查试验设备：确保试验设备完好无损，并进行必要的校准和维护。
1.3 准备试验介质：根据试验要求准备相应的试验介质，并确保其符合相关标准要求。
二、试验操作步骤2.1 清洗阀门：在试验前对阀门进行清洗，确保其内部无杂质和污染物。
2.2 密封性试验：采用适当的方法进行阀门的密封性试验，如气密性试验或水密性试验。
2.3 耐压试验：根据阀门的设计压力和试验标准要求，进行相应的耐压试验。
2.4 流量特性试验：通过改变介质流量和压力，测试阀门的流量特性，如流量系数和流量特性曲线等。
2.5 操作性试验：模拟实际操作情况，测试阀门的开启、关闭、调节等功能，确保其操作性良好。
三、试验数据记录与分析3.1 记录试验参数：在试验过程中，及时记录试验参数，包括试验介质、压力、流量、温度等。
3.2 分析试验结果：根据试验数据进行分析，评估阀门的性能和质量，判断其是否符合相关标准要求。
3.3 编制试验报告：根据试验结果编制试验报告，记录试验过程、结果和分析，为后续的阀门使用和维护提供参考依据。
四、注意事项和安全措施4.1 遵循操作规程：在试验过程中，严格按照操作规程进行操作，确保试验的准确性和安全性。
4.2 注意阀门材质：根据试验介质的特性，选择适合的阀门材质，避免材料腐蚀或泄漏等问题。
4.3 安全防护措施：在试验过程中，采取必要的安全措施，如佩戴防护眼镜、手套等，确保人员的安全。
五、维护与保养5.1 清洁阀门：试验结束后，及时清洁阀门，防止杂质和污染物对阀门的影响。
阀门试验方案
阀门试验方案一、背景介绍在工业、建筑、能源等领域中，阀门作为控制流体的关键设备之一，承担着重要的安全和运行功能。
为了确保阀门的质量和性能符合标准要求，进行阀门试验是必不可少的环节。
本文将就阀门试验方案进行详细讨论。
二、试验目的阀门试验的主要目的是验证阀门的功能、密封性能和可靠性，确保其在正常工况下能够正常运行，并保障相关系统的安全运行。
具体试验目的包括：1. 验证阀门的密封性能，包括气密性和液密性。
2. 检测阀门的运行和控制特性，如开度范围、启闭时间等。
3. 测试阀门的承压能力和耐腐蚀性能。
三、试验内容1. 气密性试验首先进行气密性试验，方法如下：（1）将阀门安装在适当的试验平台上。
（2）关闭阀门，利用试验设备提供一定的气体压力。
（3）测量阀门与密封面之间的泄漏量。
2. 液密性试验完成气密性试验后，进行液密性试验，方法如下：（1）将阀门连接到液压系统中。
（2）利用液压系统提供一定的液体压力。
（3）观察阀门是否有渗漏，并测量泄漏量。
3. 开度特性试验为了验证阀门的运行和控制特性，进行开度特性试验，方法如下：（1）通过控制系统控制阀门的开度，并记录相应的压力变化。
（2）根据记录数据，绘制压力-开度曲线，分析阀门的运行特性。
4. 承压试验为了测试阀门的承压能力和耐腐蚀性能，进行承压试验，方法如下：（1）使用液压系统提供一定的压力，逐渐增加压力至设计规定的最大压力。
（2）在达到最大压力后保持一段时间，观察阀门是否发生泄漏、变形等异常情况。
四、试验参数和要求进行阀门试验时，需要明确以下参数和要求：1. 试验压力：根据阀门的设计压力等级确定试验压力，并确保不超过阀门的承载能力。
2. 试验介质：根据阀门的使用场景和介质特性选择适当的试验介质，如水、油、气体等。
3. 试验温度：根据阀门的设计温度等级确定试验温度，确保在设定的温度范围内进行试验。
4. 试验时间：根据试验要求和阀门的特性确定试验时间，确保充分评估阀门的性能和可靠性。
阀门试压方案
陕西延长石油延安能源化工有限责任公司延安煤油气资源综合利用项目硫回收装置阀门试验方案编制：审核：审定：中化二建集团有限公司2017年5月3日目录一、工程概况..................................................二、编制依据..................................................三、施工准备..................................................四、阀门检验、试验过程控制 ....................................五、质量管理体系及质量管理 ....................................六、安全技术措施..............................................七、主要施工机具设备、仪器以及手段用料一览表...................八、劳动力计划................................................一、工程概况延安煤油气资源中和利用项目硫回收装置内管道主要由制硫单元、尾气处理单元、溶剂再生单元、脱硫脱气成型单元组成。
本装置阀门最大规格为DN600，阀门最小规格为DN15。
主要介质有空气、水、酸性气、过程气、氮气、蒸汽、液硫、胺液、酸性水、酸液、隔离液、燃料气、20%氢氧化钠等。
净化装置阀门数量众多，阀门检验工作量大且复杂，目的是为了更好地规范和准确指导阀门的检验、试验、出入库管理、标识等；阀门对整个装置投产后的长周期正常生产起着至关重要的作用，因此编制此方案。
二、编制依据2.1施工设计图纸；2.2现行的国家、行业标准规范：1）《石油化工阀门检验与管理规范》SH3518-20132）《石油化工钢制管道工程施工技术规程》SH/T3517-20133）《工石油化工金属管道工程施工质量验收规范》GB50517-20104）《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH3501-2011 5）《石油化工给排水管道工程施工及验收规范》SH/T3533-20136）《石油化工建设工程施工安全技术规范》GB50484-20087）国质检锅[2002]83号发布《压力管道安装安全质量监督检验规则》2.3本项目的施工合同；2.4业主和总包的相关标准和技术文件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
**************************项目
阀门试压方案
编制：
审核：
批准：
***********建设有限公司
二○一二年八月二十四日
目录
1、工程概况
2、编制依据
3、人力、机具、消耗材料计划
4 阀门检验工作流程
5、阀门试压方案
6、安全文明施工
1、工程概况：
1.1工程简介
1.1.1 项目名称：**********************************************项目
1.1.2 项目施工方：********建设有限公司
1.1.3 建设性质：新建。
2、编制依据：
国家行业现行颁布的标准、规范、规程：
✧《工业金属管道工程施工及验收规范》 GB50235-2011
✧《化工金属管道施工及验收规范》 HG20225-95
✧《阀门检验及管理规程》 SH3518-2000
✧《阀门的检验与试验》；JB/T9092-1999
3、人力、机具、消耗材料计划
3.1劳动力安排计划
3.2
3.3
4 、
门检验工
5、压方案
阀门试包括壳体压试验和密
封验。
阀门
应相应的规
范定的检查数进行壳体试和密封试
5.1 1) 2) 的阀门
3) 4)
5) 1) 阀门的强度试验压力为公称压力的1.5倍， 2) 试验时间不得少于5min ，
注：Y-合格 N-不合格或不受理或不正确 W-判废
1－检验员 2－维修员 3－技术负责人
3)如果试验介质为液体，壳体外表不得有滴漏和潮湿现象，阀体与阀体衬里，阀
体与阀盖接合处不得有泄漏。
（附强度试验流程图）
4)公称压力小于1.0Mpa，公称直径大于或等于600的闸阀壳体压力试验可在管道
系统试压时一起进行。
5.3 密封试验
1)阀门密封试验要在壳体压力试验后进行。
2)阀门的密封试验以公称压力的1.1倍进行，以阀瓣密封面不漏为合格，蝶阀的
密封试验为低压密封试验（试验压力0.6Mpa），密封试验的保压时间见下表：
3)做密封试验时，应向处于关闭状态的被检测密封副的一侧腔体充满试验介质，
并逐渐加压到试验压力，达到规定保压时间后，在该密封副的另一侧，目测渗漏情况，以阀瓣密封面不漏为合格（见密封试验流程图）。
4)合格标准：密封最大允许泄漏量见表6.3.6
密封试验的最大允许泄漏量表6.3.6
有两个密封副的阀门也可向两个密封副间的体腔内引入介质和施加压力规定了介质流向的阀门，如截止阀等应按介质流通方向引入介质和施加压力。
没有规定介质流向的阀门如闸阀、球阀、旋塞阀、蝶阀应分别沿每端引入介质和施加压力。
止回阀应沿使阀瓣关闭的方向引入介质和施加压力。
6)试验合格的阀门，应及时排尽内部积水并吹干，关闭阀门，用塑料盖及胶带封
闭端口，存放在合格品区。
在阀体的明显位置作出标记，填写阀门试验记录。
7)试验不合格的阀门，放在不合品区，并加倍抽查此批待试阀门的数量。
6、安全文明施工
1）坚持“安全第一、预防为主”的基本原则；
2）施工人员必须遵守业主方有关安全规定和接受业主方有关人员的指导和检查；
3）进行阀门试压的区域必须用警戒线、警示牌进行隔离；
4）进入施工现场必须按规定戴好安全帽；
5）进入厂门后严禁随地吸烟，必须到吸烟室才能吸烟；
6）严禁饮酒后进入施工现场进行施工作业；
7）工作时禁止打闹和开玩笑；
8）禁止违章作业和违章指挥；
9）施工作业现场夜间加班作业时应有足够的照明
附图：
阀门检验系统流程图：
强度试验流程
.
1、2、3、4――压力表；5、6――安全阀；7、8、9――控制阀；10――卸压阀
阀门检验升压、降压示意图
T。
