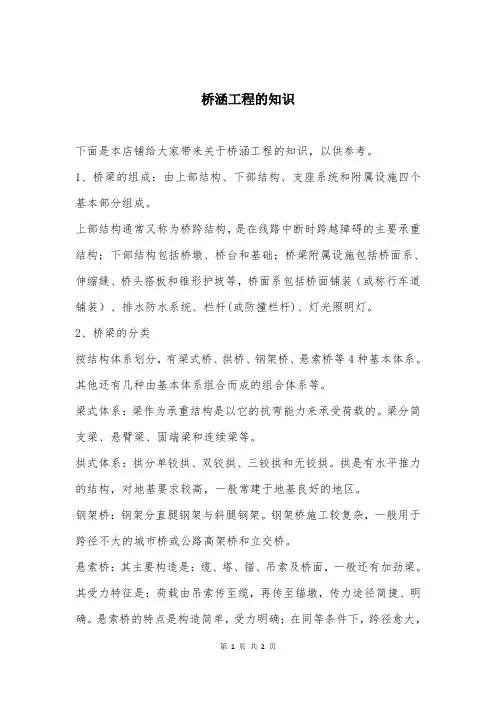

桥涵工程的知识

桥涵工程的知识下面是本店铺给大家带来关于桥涵工程的知识，以供参考。

1、桥梁的组成：由上部结构、下部结构、支座系统和附属设施四个基本部分组成。

上部结构通常又称为桥跨结构，是在线路中断时跨越障碍的主要承重结构；下部结构包括桥墩、桥台和基础；桥梁附属设施包括桥面系、伸缩缝、桥头搭板和锥形护坡等，桥面系包括桥面铺装（或称行车道铺装）、排水防水系统、栏杆(或防撞栏杆)、灯光照明灯。

2、桥梁的分类按结构体系划分，有梁式桥、拱桥、钢架桥、悬索桥等4种基本体系。

其他还有几种由基本体系组合而成的组合体系等。

梁式体系：梁作为承重结构是以它的抗弯能力来承受荷载的。

梁分简支梁、悬臂梁、固端梁和连续梁等。

拱式体系：拱分单铰拱、双铰拱、三铰拱和无铰拱。

拱是有水平推力的结构，对地基要求较高，一般常建于地基良好的地区。

钢架桥：钢架分直腿钢架与斜腿钢架。

钢架桥施工较复杂，一般用于跨径不大的城市桥或公路高架桥和立交桥。

悬索桥：其主要构造是：缆、塔、锚、吊索及桥面，一般还有加劲梁。

其受力特征是：荷载由吊索传至缆，再传至锚墩，传力途径简捷、明确。

悬索桥的特点是构造简单，受力明确；在同等条件下，跨径愈大，单位跨度的材料耗费愈少、造价愈低。

悬索桥是大跨桥梁的主要形式。

组合体系：a连续钢构是由梁和钢架相结合的体系，它是预应力混凝土结构采用悬臂施工法而发展起来的一种新体系。

梁、拱组合体系，这类体系中有系杆拱、桁架拱、多跨拱梁机构等。

它们利用梁的受弯与拱的承压特点组成联合结构。

斜拉桥：它是由承压的塔、受拉的索与承弯的梁体组合起来的一种结构体系。

3、桥梁的其他分类：按用途划分，有公路桥、铁路桥、公路铁路两用桥、农桥、人行桥、运水桥（渡槽）及其他专用桥梁（如通过管路、电缆等）。

按桥梁全长和跨径的不同，分为特大桥、大桥、中桥和小桥。

按主要承重结构所用的材料划分，有圬工桥（包括砖、石、混凝土桥）、钢筋混凝土桥、预应力混凝土桥、钢桥和木桥等。

按跨越障碍的性质，可分为跨河桥、跨线桥（立体交叉）、高架桥和栈桥。

桥梁上下部结构划分

桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构。

1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。

桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石；轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石。

桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身——盖梁——支座垫石。

2、上部结构根据施工方法不同而有差别：预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了。

现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。

桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。

盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。

箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。

桥台：位于桥梁两端，与道路相接。

墩台：指桥墩和桥台。

台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.。

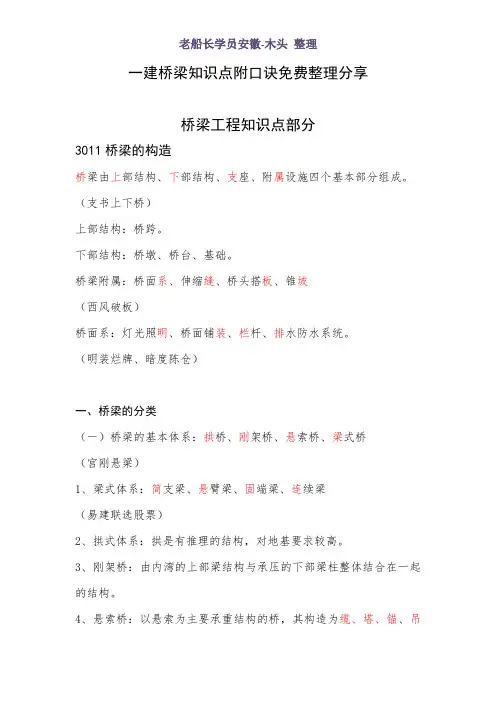

一建桥梁知识点附口诀免费整理分享

一建桥梁知识点附口诀免费整理分享桥梁工程知识点部分3011桥梁的构造桥梁由上部结构、下部结构、支座、附属设施四个基本部分组成。

（支书上下桥）上部结构：桥跨。

下部结构：桥墩、桥台、基础。

桥梁附属：桥面系、伸缩缝、桥头搭板、锥坡（西风破板）桥面系：灯光照明、桥面铺装、栏杆、排水防水系统。

（明装烂牌、暗度陈仓）一、桥梁的分类（一）桥梁的基本体系：拱桥、刚架桥、悬索桥、梁式桥（宫刚悬梁）1、梁式体系：简支梁、悬臂梁、固端梁、连续梁（易建联选股票）2、拱式体系：拱是有推理的结构，对地基要求较高。

3、刚架桥：由内湾的上部梁结构与承压的下部梁柱整体结合在一起的结构。

4、悬索桥：以悬索为主要承重结构的桥，其构造为缆、塔、锚、吊索、桥面（他免掉懒猫），一般有加筋梁。

5、组合体系：连续刚构、梁拱组合体系、斜拉桥（承压的塔、受拉的索、承弯的梁体）（二）桥梁的其他分类按桥梁区全场和跨径的不同分为：特大桥、大桥、中桥、小桥。

按上部结构的行车道位置分为：上承式桥、下承式桥和中承式桥。

单孔跨径不到5M 的为涵洞注意：特大桥的数量或结构形式发生变化的属于重大设计变更；大中桥的数量或结构形式发生变化的属于较大设计变更。

3012桥梁基础分类和受力特点1、桥梁基础按施工方法桥梁基础按施工方法可分为扩大基础、桩基础、沉井、地下连续墙等（陈迪装阔）一、扩大基础（明挖扩大、浅基础；适用于地基承载力较好的各类土层、地基反力）。

按施工方法分为机械开挖基坑浇筑法、人工开挖基坑浇筑法、土石围堰开挖基坑浇筑法、板桩围堰开挖基坑浇筑法。

（人际版图）二、桩基础1、桩的分类按使用功能分：竖向抗压桩、竖向抗拔桩、水平受荷桩、复合受荷桩（说服哑巴）按桩的承载性能分类：摩擦桩、端承桩、摩擦端承桩、端承摩擦桩按施工方法分：沉桩、钻孔灌注桩、挖孔灌注桩。

沉桩：静力压桩法、锤击沉桩法、振动沉桩法、射水沉桩法。

钻孔灌注桩：适用于粘性土、砂土、砾卵石、碎石、岩石等各类土层。

桥梁的组成与分类

桥梁的组成与分类一、桥梁的基本组成桥梁由五个“大部件”与五个“小部件”组成。

所谓五个大部件，是指桥梁承受汽车重量或起其他作用的桥跨上部结构与下部结构，它们是桥梁结构安全性的保证。

1.五个大部件（1）桥跨结构（或称桥孔结构、上部结构）。

桥跨结构是路线遇到障碍（如江河、山谷或其他路线等）中断时，跨越这类障碍的结构物。

（2）支座系统。

支座系统的作用是支承上部结构并传递荷载于桥梁墩台上，应保证上部结构具备在荷载、温度变化或其他因素作用下所预计的位移功能。

（3）桥墩。

桥墩是在河中或岸上支承两侧桥跨上部结构的建筑物。

（4）桥台。

桥台位于桥的两端，一侧与路堤相接，并防止路堤滑塌，为保护桥台和路堤填土，桥台两侧常做一些防护工程；另一侧则支承桥跨上部结构的端部。

（5）墩台基础。

墩台基础是保证墩台安全并将荷载传至地基的结构部分。

基础工程在整个桥梁工程施工中是比较困难的部分，而且常常需要在水中施工，因而遇到的问题也很复杂。

桥跨结构和支座系统是桥跨上部结构，桥墩、桥台和墩台基础为桥跨下部结构。

2.五个小部件五个小部件均为直接与桥梁服务功能有关的部件，过去总称为桥面构造，在桥梁设计中往往得不到足够的重视，因而使桥梁服务质量低下，外观粗糙。

在现代化工业快速发展的基础上，人类的文明水平也极大提高，人们对桥梁行车的舒适性和结构物的观赏要求越来越高，因而桥梁设计中也越来越重视五个小部件。

五个小部件具体如下。

（1）桥面铺装（或称行车道铺装）。

桥面铺装的平整性好、耐磨性好、不翘曲、不渗水是保证行车平稳的关键，特别在钢箱梁上铺设沥青路面的技术要求很高。

（2）排水防水系统。

桥面的排水防水系统应迅速地排除桥面上的积水，并使渗水可能性降至最低限度。

此外，城市桥梁防水系统应保证桥下无滴水和结构上无漏水现象。

（3）栏杆（或称防撞栏杆）。

桥的栏杆既是保证安全的构造措施，又是有利于观赏的装饰件。

（4）伸缩缝。

伸缩缝位于桥跨上部结构之间，或在桥跨上部结构与桥台端墙之间，以满足结构在各种因素作用下的变位需求。

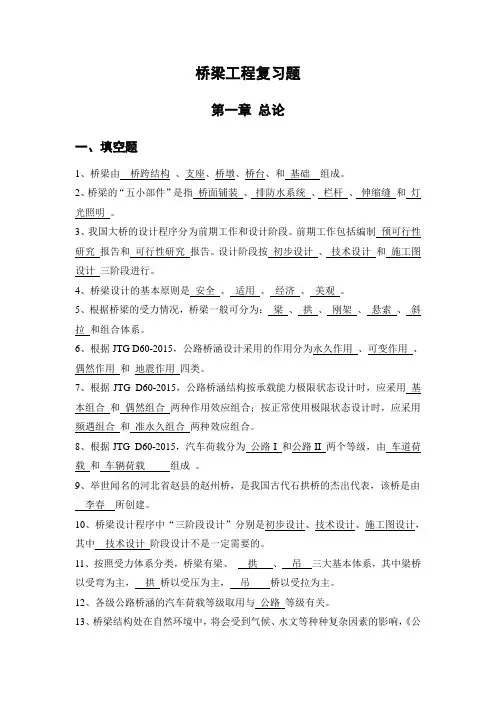

桥梁工程复习题 - (专升本)

桥梁工程复习题第一章总论一、填空题1、桥梁由桥跨结构、支座、桥墩、桥台、和基础组成。

2、桥梁的“五小部件”是指桥面铺装、排防水系统、栏杆、伸缩缝和灯光照明。

3、我国大桥的设计程序分为前期工作和设计阶段。

前期工作包括编制预可行性研究报告和可行性研究报告。

设计阶段按初步设计、技术设计和施工图设计三阶段进行。

4、桥梁设计的基本原则是安全、适用、经济、美观。

5、根据桥梁的受力情况，桥梁一般可分为：梁、拱、刚架、悬索、斜拉和组合体系。

6、根据JTG D60-2015，公路桥涵设计采用的作用分为永久作用、可变作用、偶然作用和地震作用四类。

7、根据JTG D60-2015，公路桥涵结构按承载能力极限状态设计时，应采用基本组合和偶然组合两种作用效应组合；按正常使用极限状态设计时，应采用频遇组合和准永久组合两种效应组合。

8、根据JTG D60-2015，汽车荷载分为公路I 和公路II 两个等级，由车道荷载和车辆荷载组成。

9、举世闻名的河北省赵县的赵州桥，是我国古代石拱桥的杰出代表，该桥是由李春所创建。

10、桥梁设计程序中“三阶段设计”分别是初步设计、技术设计、施工图设计，其中技术设计阶段设计不是一定需要的。

11、按照受力体系分类，桥梁有梁、拱、吊三大基本体系，其中梁桥以受弯为主，拱桥以受压为主，吊桥以受拉为主。

12、各级公路桥涵的汽车荷载等级取用与公路等级有关。

13、桥梁结构处在自然环境中，将会受到气候、水文等种种复杂因素的影响，《公路桥涵设计通用规范》中将作用分为三种，其中永久作用是指在结构使用期间，其量值不随时间变化，或其变化值与平均值相比可以忽略不计的作用。

15、我国古代隋朝时期修建，位于河北赵县的著名古桥是赵州桥。

16、桥梁全长规定为：有桥台的桥梁是两个桥台的侧墙或八字墙后端点之间的距离；无桥台的桥梁为桥面系行车道全长。

17、刚构桥是指桥墩和主梁整体相连的桥梁。

18、桥梁的建筑高度是指桥面与桥跨结构最低边缘的高差。

桥梁一般讲由五大部件和五小部件组成

桥梁上部结构、下部结构、基础结构、附属结构有哪些：桥梁一般讲由五大部件和五小部件组成,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构,是桥梁结构安全的保证.包括(1)桥跨结构(或称桥孔结构.上部结构)、(2)支座系统、(3)桥墩、(4)桥台、(5)墩台基础五小部件是指直接与桥梁服务功能有关的部件,过去称为桥面构造.包括(1)桥面铺装、(2)防排水系统、(3)栏杆、(4)伸缩缝、(5)灯光照明.上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

上部结构指的是桥梁支座以上(无铰拱起拱线或框架主梁底线以上)跨越桥孔部分的总称。

通常人们习惯称桥跨结构为桥梁的上部结构，包括主梁，支座，桥面铺装，排水系统，防护栏杆。

桥梁最下部的结构。

它直接坐落在岩石或土地基上，其顶端连接桥墩或桥台，合称为桥梁下部结构。

下部结构包括桥墩、桥台、和基础桥梁下部结构与地基接触的部分称为基础桥梁支座编辑本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。

它能将桥梁上部结构的反力和变形（位移和转角）可靠的传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。

中文名桥梁支座外文名Bridge bearing构造符合上部结构的理论计算图式架设于墩台上目录1定义2分类3布置4安装5更换6养护7施工风险1定义编辑桥梁支座架设于墩台上，顶面支承桥梁上部结构的装置。

其功能为将上部结构固定于墩台，承受作用在上部结构的各种力，并将它可靠地传给墩台；在荷载、温度、混凝土收缩和徐变作用下，支座能适应上部结构的转角和位移，使上部结构可自由变形而不产生额外的附加内力。

桥梁支座的构造应符合上部结构的理论计算图式，如支承压力通过一个固定点传递时，支座应设计成只能容许结构端部转动而不能移动的固定支座；如支承压力通过一个固定点且作用在一定的方向传递时，则应设计成既能转动又能移动的活动支座。

桥梁工程重点内容

精心整理第一篇桥梁的基本组成：1) 上部结构：在线路中断时跨越障碍的主要承重结构，是桥梁支座以上跨越桥孔的总称。

2) 下部结构：包括桥墩、桥台和基础。

3) 支座：设置在墩顶，用于支撑上部结构的传力装置。

4) 附属设施：包括桥面系、伸缩缝、桥梁与路堤衔接处的桥头搭板和锥形护坡。

桥梁的分类：1)2)3) 4)5) 1) 2) 3) 4) 经济5) 美观6) 1) 2) 础的埋置深度等。

3) 横断面设计：主要取决于桥面的宽度和不同桥跨结构横截面的形式。

桥面宽度决定于行车和行人的需要，为保证桥梁的服务水平，桥面宽度应当与所在路线的路基宽度一致。

桥梁设计的程序：1) 预可阶段2) 工可阶段3) 初步设计4) 技术设计5)施工图设计桥梁设计方案比选和确定的步骤：1)明确各种高程的要求2)桥梁分孔和初拟桥型方案草图3)方案初筛4)详绘桥形方案5)编制估算或概算6)方案选定和文件汇总桥梁上的作用1)2)这些1)2)1)2)3)桥面伸缩装置的类型：U形锌铁皮伸缩装置，跨搭钢板式伸缩装置，橡胶伸缩装置等，目前多用橡胶伸缩装置。

桥梁的变形量大小：主要考虑以伸缩装置安装时的温度为基准，由温度变化引起的伸缩量和混凝土徐变、干燥收缩所引起的伸缩量作为基本伸缩量。

第二篇：梁式桥常用的截面形式：1)板桥：是最简单的构造形式，施工方便2)肋梁桥：是在板桥截面的基础上，将梁下缘受拉区混凝土很大程度的挖空，从而显着减轻了结构自重，跨越能力得到提高3)箱型截面：提供了能承受正负弯矩的足够的混凝土受压区，抗弯、抗扭能力强，因而更适用于较大跨径的悬臂式梁桥和连续体系梁桥。

梁式桥按静力体系可分为：简支梁桥，连续梁桥，悬臂梁桥1)简支梁桥a)整体式简支板桥：L≤8m，桥面宽度一般大于跨径，桥面板呈双向受力状态，当桥面板宽较大时，除配置纵向受力钢筋外，还需计算配置板的横向受力钢筋，且自由边需加密。

b)装配式简支板桥：L≤20m，横截面形式主要有实心板和空心板。

桥梁一般讲由五大部件与五小部件组成

桥梁上部结构、下部结构、基础结构、附属结构有哪些：桥梁一般讲由五大部件和五小部件组成,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构,是桥梁结构安全的保证.包括(1)桥跨结构(或称桥孔结构.上部结构)、(2)支座系统、(3)桥墩、(4)桥台、(5)墩台基础五小部件是指直接与桥梁服务功能有关的部件,过去称为桥面构造.包括(1)桥面铺装、(2)防排水系统、(3)栏杆、(4)伸缩缝、(5)灯光照明.上部指主要和；包括、和基础；附属则指、锥形、、导流工程等。

指的是以上(或框架底线以上)跨越桥孔部分的总称。

通常人们习惯称为桥梁的，包括，，，，杆。

桥梁最下部的结构。

它直接坐落在岩石或土地基上，其顶端连接或，合称为桥梁。

包括、、和基础桥梁与地基接触的部分称为基础桥梁支座本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。

它能将桥梁上部结构的反力和变形（位移和转角）可靠的传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。

中文名桥梁支座外文名Bridge bearing构造符合上部结构的理论计算图式架设于墩台上目录1234567定义桥梁支座架设于墩台上，顶面支承桥梁上部结构的装置。

支座有水平双向固定支座（即固定支座）、水平双向活动支座（或称双向活动支座）、水平一向固定一向活动支座（即活动支座）三种，其布置根据宽度而定。

桥梁工程复习题及参考答案

《桥梁工程》课程复习资料一、填空题：1.重力式桥墩按墩身截面形式可分为矩形桥墩、圆形桥墩和圆端形桥墩等。

2.桥梁的主要组成部分包括桥跨（上部）结构、桥墩台（下部）及桥头锥体等。

3.铁路下承式钢桁梁由桥面、桥面系、主桁、联结系、制动撑架及支座组成。

4.梁式桥的支座一般分为固定支座和活动支座两种。

5.作用代表值包括标准值、准永久值、频遇值。

6.板桥按施工方法可分为整体式板桥和装配式板桥。

7.按桥面所在的位置可把拱桥分为上承式拱桥、中承式拱桥和下承式拱桥。

8.钢筋混凝土梁梁内钢筋分为两大类，有受力钢筋和构造钢筋。

9.公路桥梁的作用按其随时间变化的性质，分为永久作用、可变作用、偶然作用。

10.明挖扩大基础的稳定性验算包括倾覆稳定验算和滑动稳定验算。

11.桥跨结构在气温变化、活载作用、混凝土收缩、徐变等影响下将会发生伸缩变形。

12.钢桥所用的连接形式有铆接、焊接、栓接。

13.装配式简支梁桥按主梁的横截面形式可分为Ⅱ型、 T型、箱型三种基本类型。

14.桥台的常见型式有重力式桥台、轻型桥台、框架式桥台和组合式桥台等。

15.公路桥面构造包括桥面铺装、排水防水系统、人行道及路缘石。

16.钢桁梁的主桁主要由上弦杆、下弦杆、腹杆和节点组成。

17.悬索桥主要由索塔、主缆、加劲梁和锚碇等组成。

18.斜桥的斜交角是指桥轴线与支承线的垂线的交角（锐角）。

19.桥面板按其受力图式分为单向板、悬臂板、铰接悬臂板和双向板。

20.桥道标高的确定主要考虑三个因素：路线纵断面设计要求、排洪要求、通航要求。

二、单项选择题：1.装配式梁桥的优点之一是（ C ）A.整体性好B.可节省钢筋和混凝土用量；C.上部结构与下部结构能同时施工D.相邻构件间铰接，便于转动2.对装配式简支T形梁桥，在保证各主梁的整体性方面起主要作用的是( A )。

A.横隔梁B.联结翼缘板C.桥面铺装D.施加横桥向预应力3.按照不同的静力图式，主拱圈可做成( )、( )和( )。

桥梁工程答辩题答案完成

《桥梁工程》答辩题第一篇总论（一）桥梁旳构成和分类1. 桥梁由哪几部分构成？桥跨构造, 桥墩（台）, 支座, 附属构造。

2. 什么叫桥梁旳上部构造和下部构造？它们旳作用分别是什么？桥跨构造又称附属构造, 是在线路中断时跨越障碍旳重要承重构造。

桥墩（台）又称下部构造, 是支承桥跨构造并将恒载和车辆等活载传至地基旳建筑物。

3. 对于不同样旳桥型, 计算跨径都是怎样计算旳？梁式桥, 为桥跨构造相邻及两个支座中心之间旳距离。

拱桥是相邻拱脚截面形心点之间旳水平距离。

4. 什么叫桥梁旳容许建筑高度？当容许建筑高度严格受限时, 桥梁设计怎样去满足它旳规定？公路（铁路）定线中所确定旳桥面或轨顶搞成, 对通航净空顶部高程之差, 称为容许建筑高度。

当建筑高度严格受限时, 应调整桥面标高已满足桥下通航或者通车旳规定。

5. 请论述梁桥、拱桥、刚架桥、斜拉桥和吊桥旳重要受力特点。

竖向荷载作用下, 梁桥受弯矩为主。

拱桥受压为主。

刚架桥梁部重要受弯, 柱脚处又具有水平反力, 受力状态介于梁桥和拱桥之间。

斜拉桥累死多点弹性持续梁, 吊桥重要是缆索承受拉力, 同步支座存在水平力。

（二）桥梁旳总体规划设计6. 桥梁设计应满足哪些基本规定？并简要论述各项规定旳基本内容。

使用上旳规定, 经济上旳规定, 构造尺寸和构造上旳规定, 施工上旳规定, 美观上旳规定。

7. 对于跨河桥梁, 怎样确定桥梁旳总跨径和进行分孔？对于通航河流, 分孔时首先考虑桥下通航旳规定。

对于变迁性河流, 需要多设几种通航孔。

平原地区宽阔河流, 一般在中部设计大跨径通航空, 在两旁浅滩部分按经济跨径进行分孔。

山区深谷, 水深流急旳河流或者水库上, 应减少中间桥墩, 加大跨径, 条件容许旳话, 采用特大跨径单孔跨越。

8. 桥梁多种标高确实定应考虑哪些原因？桥下流水净空,桥下安全通航,桥跨构造底缘旳高程应高出规定旳车辆净空高度。

9. 确定桥面总宽时应考虑哪些原因？试述各级公路桥面行车道净宽原则。

桥梁的组成和分类知识讲解

桥梁的组成和分类第一章桥梁的组成和分类一.桥梁的基本组成部分一般桥梁由以下几个部分组成：桥跨结构是在线路中断时跨越障碍的主要承载结构。

桥墩和桥台是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。

通常设置在桥两端的称为桥台，桥台与路堤相街接，以抵御路堤土压力，防止堤填土的滑坡和坍落。

单孔桥没有中间桥墩。

基础是桥墩和桥台中使全部荷载传至地基的底部奠基部分。

是确保桥梁能安全使用的关键。

上部结构是指桥梁的桥跨结构。

下部结构是指桥梁的桥墩或桥台。

支座是桥梁在桥跨结构与桥墩或桥台的支承处所设置的传力装置。

锥形护坡是指在路堤与桥台街接处，在桥台两侧设置石砌护坡，为保证迎水部分路堤坡的稳定。

低水位是指在枯水季节如丘而止最低水位。

高水位是指在洪峰河流中最高水位。

设计洪水位是指桥梁设计中按规定的设计洪水频率计算所得的高水位。

净跨径对于梁式桥是设计洪水位上相邻两桥墩（或桥台）之间的净距，对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。

总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径，它反映了桥下宣泄洪水的能力。

计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，对于拱式桥，是两相邻拱脚截面形心点之间水平距离。

国为拱圈（或拱肋）各载面形心点的连线称为拱轴线。

桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，对于无桥台的桥梁为桥面系行车道的全长。

在一条线路中，桥梁和涵洞总长的比重反映它们在整段线路建设中的重要程度。

桥梁高度简称桥高，是指桥面与低水位之间的高差，桥高在某种程度上反映了桥梁施工的难易性。

桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，不小于对该河流通航所规定的净空高度。

建筑高度是桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和路径的大小有关，而且还随行车部分在桥上布置的高度位置而异。

公路（或铁路）定线中所确定的桥面（或轨顶）标高，对通航净粉顶部标高之差，又称为容许建筑高度。

梁式桥的组成

梁式桥的组成
梁式桥的组成主要包括以下部分：
1.梁部结构（桥跨结构）：这是梁式桥的主要承重结构，由主梁、横梁、拱肋等组成，用于承受车辆和行人荷载。

2.下部结构（桥墩、桥台、桥台锥体）：桥墩和桥台是桥梁的重要支撑结构，用于支撑桥梁的重量和荷载。

桥台锥体是连接桥台和路堤的过渡结构，可以分散荷载并减少桥台处的应力集中。

3.基础：基础是桥梁的下部支撑结构，通常由混凝土或桩基等材料构成，用于固定桥梁并承受荷载。

此外，梁式桥还包括一些其他附属结构，如伸缩缝、支座、排水设施等，以保证桥梁的正常运行和使用安全。

以上仅供参考，如需获取更多信息，建议咨询桥梁工程专家。

《桥梁工程》各章节知识点

第一篇总论(一)桥梁的组成和分类：1.一座桥梁由哪几部分组成?答：一座桥梁由以下四个部分组成：（1）桥跨结构，又称上部结构（2）桥墩、桥台和基础，又称下部结构（3）支座（4）附属设施2.什么叫桥梁的上部结构和下部结构？它们的作用是什么？3.对于不同的桥型，标准跨径和计算跨径都是如何确定或定义的？答：4.什么叫桥梁的容许建筑高度？当容许建筑高度严格受限时，桥梁设计如何去满足它的要求？答：（1）桥梁的容许建筑高度是指线路定线中所确定的桥面高程，与通航（或桥下通车、人）净空界限顶部高程之差。

（桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。

）（2）当容许建筑高度严格受限时，可以通过在桥面以上布置结构（如斜拉桥、悬索桥、中、下承式拱桥等）的方式加以解决。

5.净跨径、总跨径、桥梁全长、桥下净空、桥面净空、桥梁高度的概念。

6.请阐述梁桥、拱桥、刚架桥、斜拉桥和悬索桥的主要受力特点。

（二）桥梁的总体规划设计7.桥梁设计基本原则是什么？答：安全、耐久、使用、环保、经济和美观。

8.对较长的桥梁进行分孔时一般要考虑哪些主要因素?答：通航要求、地形和地质条件、水文状况、技术经济条件、美观9.桥面和桥下净空范围如何确定?答：（1）全桥位于河中各跨的桥道高程均应首先满足流水净空的要求（2）通航桥孔应满足通航净空的要求（3）桥下通车桥孔应满足建筑净空限界的要求（4）还应考虑桥的两端能够与公路或城市道路顺利衔接10.试述桥梁设计的程序和每一设计阶段的主要内容。

11.桥梁设计方案比选应遵循哪些基本原则?答：经济性、适用性、安全性、美观性。

即全面考虑建设造价、养护费用、建设工期、营运适用性、美观等因素，综合分析，阐述每一个方案的优缺点，最后选定一个最佳的推荐方案。

(三)桥梁设计作用12.试分别列出永久作用、可变作用、偶然作用和地震作用的主要内容。

答：（1）永久作用：结构重力（包括结构附加重力）、预加力、土的重力、土侧压力、混凝土收缩徐变作用、水浮力、基础变位作用。

中南林业科技大学桥梁工程课后习题复习答案

桥梁工程复习资料编制：刘畅、庞国明第一章<1、结：桥梁一般由三个基本部分组成，即上部结构，下部结构，支座。

在桥梁工程中常用到的一些术语名称及基本概念，水位，净跨径，总跨径，计算跨径, 桥梁全长，桥梁高度，桥下净空，桥面净空，桥梁建筑高度等。

桥梁按照受力体系分类可分为梁式桥，拱式桥和悬索桥，简称“梁，拱，吊”三大基本体系。

另外，由上述三人基本体系相互组合，在受力上形成组合特征的桥型，如钢架桥，斜拉桥及系杆拱桥等。

1・、桥梁一般由哪几个基本组成部分组成？阐述各基本部分的主要作用。

1、上部结构桥跨结构（或称桥跨结构）是桥梁支座以上（拱桥起贡献或钢架桥主梁底线以上）跨越桥孔的总称，是线路中断是跨越障碍的主要称重结构。

2、下部结构包括桥墩、桥台、基础桥段和桥台用来支撑上不结构并将其传来的横在和车辆活载船只基础。

设置仔桥垮中见得部分的称为桥墩，设置仔桥夸两侧与路堤想衔接的称为桥台。

桥台除了上述作用外，还起到抵御路堤土压力及防止路堤的滑塌等作用。

单孔桥只有两端的桥台，没有中间的桥墩。

桥墩和桥台底部并与地基相接触的部分，称为基础。

基础承受从桥墩或桥台传来的全部荷载，它包括书香荷载以及地震力、船舶装机墩身等引起的水平荷载。

由于基础旺旺深埋于水卞土层之中，是桥梁施工中难度较人且施工复杂的部分，也是确保桥梁安全的关键坏节之"O2、什么是桥梁的计算跨径、净跨径、总跨径及总长度？计算跨径：对于有支座的桥梁，是指桥跨结构相邻两个支座中心间的距离，用L0标示。

对于拱式桥，是相邻拱脚截面形心之间的水平距离净跨径：对于梁式桥，设计洪水位线上相邻两桥墩（或桥台）的水平净距离L0称为桥梁的净跨径，各孔净跨径的总和成为桥梁的总跨径。

总跨径：多孔桥梁中各孔净跨径的之和。

总长度：有桥台的桥梁为两斥桥台后端点之间水平距离；无桥台的桥梁则为桥面行车道长度。

3、按照受力体系划分，桥梁可分为哪几种基本体系？阐述各种桥梁体系的主要受力特点及适用场合。

(完整版)桥梁工程习题大全

桥梁工程习题大全第一章一、填空题1、桥梁通常由（）、（）、（）和（）四个基本部分组成。

上部结构、下部结构、支座、附属设施2、桥梁的承重结构和桥面系组成桥梁的（）结构；桥墩、桥台及其基础组成桥梁的（）结构；桥头路堤、锥形护坡、护岸组成桥梁的（）结构。

上部、下部、附属3、桥梁全长对于有桥台的桥梁系指（）；对于无桥台的桥梁系指（）。

两岸桥台侧墙或八字墙尾端间的距离；桥面系行车道全长4、多孔桥梁跨径总长是指（）；拱轴线是指（）。

各孔净跨径总和；拱圈各截面形心点的连线5、跨河桥桥下净空高度是指（）。

设计洪水位或设计通航水位至桥跨结构最下缘之间垂直距离6、按主要承重构件的受力情况，桥梁分为（）、（）、（）、（）和（）五种。

梁桥、拱桥、悬吊桥、刚架桥、组合体系桥7、按行车道的位置，桥梁可分为（）、（）和（）。

上承式桥、中承式桥、下承式桥8、按桥梁全长和跨径不同，桥梁可分（）、（）、（）、（）和涵洞。

特大桥、大桥、中桥、小桥二、选择题1、设计洪水位上相邻两个桥墩之间的净距是（）跨径。

AA、净跨径B、计算跨径C、标准跨径D、总跨径2、梁式桥、板式桥中，两桥墩中心线之间桥中心线长度或桥墩中线与桥台台背前缘线之间桥中心线的长度，我们称之为（）跨径。

CA、净跨径B、计算跨径C、标准跨径D、总跨径3、桥下净空高度是指（）距离。

CA、常水位至桥跨结构最下缘之间的距离B、最大洪水位至桥跨结构最下缘之间的距离C、设计洪水位至桥跨结构最下缘之间的距离D、测时水位至桥跨结构最下缘之间的距离4、拱桥中，两相邻拱脚截面形心点之间的水平距离称为（）跨径。

CA、净跨径B、计算跨径C、标准跨径D、总跨径5、某路线上有一座5孔30米的连续梁桥，那这座桥是属于（）桥。

BA、特大桥B、大桥C、中桥D、小桥6、在结构功能方面,桥台不同于桥墩的地方是()。

BA、传递荷载B、抵御路堤的土压力C、调节水流D、支承上部构造第二章一、填空题1、在桥梁设计中要考虑很多要求，其中最基本有（）、（）、（）、（）、（）及环境保护和可持续发展等六个要求。

桥梁工程基本知识

绪论1桥梁有哪几个基本部分组成？每一部分作用是什么？桥梁由上部结构、下部结构、支座和附属设施四部分组成上部结构是指桥梁结构中直接承受车辆和其他荷载，并跨越各种障碍物的主要承重结构下部结构是由桥墩、桥台和基础组成，桥墩和桥台是支撑上部结构并将其恒载和车辆等活荷载传至基础的结构物支座的主要作用是将桥跨结构上的恒载和活载反力传递到桥梁的墩台上去，同时保证桥跨结构所要求的位移和转动，以便使结构的实际受力情况与计算的理论图示相符合2何为桥梁标准跨径？对于梁式桥和板式桥，标准跨径是指两相邻桥墩中心线之间的距离，或者桥墩中心线至桥台台背边缘之间的距离。

对于拱桥，标准跨径是指净跨径。

3何为桥梁计算跨径？指桥跨结构相邻两个支座中心之间的水平距离。

对于不设支座的桥梁的跨径，是指两个相邻拱脚截面形心点之间的水平距离4何为桥梁净跨径？净跨径对于梁式桥是指设计洪水位上两相邻桥墩之间的净距；对于拱式桥是指每孔拱跨两个拱脚截面最低点之间的水平距离5何为桥梁高度？指桥面与低水位之间的高差，或者为桥面与桥下线路路面之间的距离6何为桥下净空高度？指为满足通航的需要和保证桥梁安全，对桥跨结构地缘以下规定的空间界限7何为低水位，高水位，设计洪水位，通航水位？低水位：枯水季节的最低水位高水位：洪峰季节的最高水位设计洪水位;按规定的设计洪水频率计算所得到的高水位通航水位：在各级航道中能保证船舶正常航行的最高和最低水位8按桥梁基本体系划分的桥型有哪些？梁式桥、拱式桥、刚架桥、悬索桥、斜拉桥9桥梁设计的基本要求有哪些？使用上的要求、经济上的要求、设计上的要求、施工上的要求、美观上要求、环境保护和可持续发展10桥梁纵断面设计包括哪些内容？○1桥梁总跨径的确定○2桥梁的分孔○3桥面标高与桥下净空的确定○4桥上与桥头引道纵坡的设置11我国《公路桥涵设计通用规范》将公路桥梁上所受的各种作用按随时间的变异分为几类？分为永久作用、可变作用和偶然作用第一章1.桥面构造包括哪些部分？通常包括桥面铺装，防水和排水设施、伸缩缝、人行道、缘石、栏杆和灯柱等构造2.桥面铺装的功能是什么？有哪些类型？桥面铺装层中铺设钢筋网的作用是什么？桥面铺装功用是保护行车道板结构不受车辆轮胎的直接磨耗，避免主梁遭受雨水侵蚀，并对车辆轮重的集中荷载起到一定的分散作用。

桥梁施工顺序

桥梁主要由3个部分组成：下部结构、上部结构和附属结构，主要施工顺序也是按这三步来。

1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。

桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石有承台情况下：桩基——承台——墩身——盖梁——支座垫石。

2、上部结构根据施工方法不同而有差别：预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等如是简支结构，只需架设预制梁就行了。

现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板简支梁桥施工方法1、顶推法顶推法施工是沿桥轴方向，在台后开辟预制场地，分节段预制梁身并用纵向预应力筋将各节段连成整体，然后通过水平液压千斤顶施力，借助滑动装置，将梁段向对岸推进。

这样分段预制，逐段顶推，待全部顶推就位后，落梁、更换正式支座，完成桥梁施工。

适用于中等跨径、等截面的直线或曲线桥梁。

顶推施工依照顶推的施工方法分类有单点顶推和多点顶推。

(1)单点顶推顶推的装置集中在主梁预制场地附近的桥台或桥墩上，前方墩各支点上设置滑动支承。

(2)多点顶推在每个墩台上设置一对小吨位的水平千斤顶，将集中的顶推力分散到各墩上。

桥梁工程技术

1.桥梁一般由三个部分组成，即上部结构、下部结构和支座（附属部分）。

上部结构：担当车辆和行人荷载，把力传给下部结构。

下部结构：桥墩、桥台和基础；桥墩和桥台用来支撑上部结构，并将其传来的恒载和车辆活载传至基础。

基础的作用是承受从桥墩和桥台传来的全部荷载，是确保桥梁平安的关键之一。

支座：支撑上部结构的传力装置，传递荷载，满足位移。

2.计算跨径①对于设有支座的桥梁，是指桥跨结构相邻两个支座中心之间的水平距离。

②对于拱式桥，是指两相邻拱脚截面形心点之间的水平距离，用ι表示。

3.标准跨径(Lk)①对于梁式桥、板式桥是以两桥墩中线之间桥中心线长度或桥墩中线和桥台台背前缘线之间桥中心线长度为准。

②拱桥和涵洞以净跨径为准。

4.桥梁全长：①简称桥长，对于有桥台的桥梁，是指两岸桥台后端点之间的水平距离。

②对于无桥台的桥梁，则是指桥面系行车道的长度，用L表示。

5.桥梁高度：桥高是指桥面和低水位之间的高差，或指桥面和桥下线路路面之间的距离。

6.矢跨比（拱矢度）：计算矢高/计算跨径=f/l f/l＞1/5陡拱f/l＜1/5坦拱矢跨比越大，拱桥越陡，竖直反力越大。

7.按桥梁受力体系分为：梁式桥、拱式桥、悬索桥、刚架桥和组合体系（斜拉桥属组合体系）。

8.按桥梁总比和跨径的不同来划分，有特大桥、大桥、中桥、小桥和涵洞。

9.单孔跨径Lk/m 特大桥Lk＞150，大桥40≤Lk≤150，中桥20≤Lk＜40，小桥5≤Lk＜20，涵洞Lk＜5。

10.按上部结构的行车道位置，分为上承式桥、中承式桥和下承式桥。

11.桥梁整体规划原则和设计上的要求，原则：平安适用、经济、美观。

设计基本要求：①运用上能保证行车的畅通、舒适和平安。

②经济上造价低，材料消耗少。

③设计上整个结构和各部分构件有足够的强度、刚度、稳定性和耐久性。

④施工上结构应便于制造和架造。

⑤美观上具有漂亮的外形，和四周的景观应相协调。

12.桥梁纵断面设计包括：总跨径的确定、桥梁的分孔、桥面标高、桥上和桥头引道的纵坡以及基础埋置的深度。
