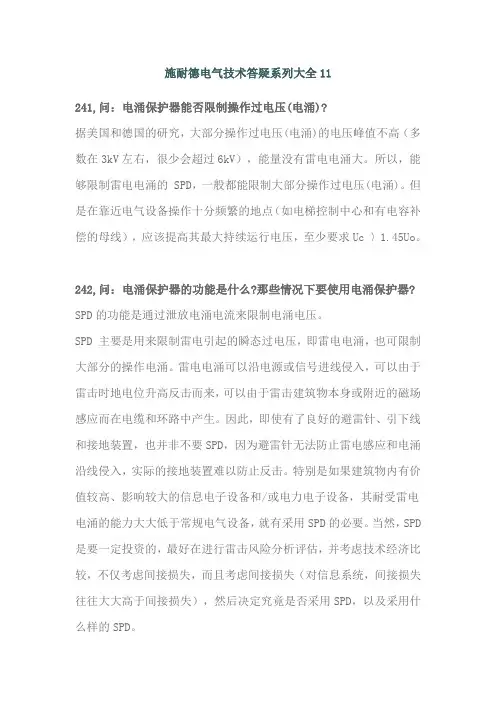

施耐德电气技术答疑系列大全11241,问：电涌保护器能否限制操作过电压(电涌)?据美国和德国的研究，大部分操作过电压(电涌)的电压峰值不高（多数在3kV左右，很少会超过6kV），能量没有雷电电涌大。

所以，能够限制雷电电涌的 SPD，一般都能限制大部分操作过电压(电涌)。

但是在靠近电气设备操作十分频繁的地点（如电梯控制中心和有电容补偿的母线），应该提高其最大持续运行电压，至少要求Uc 〉1.45Uo。

242,问：电涌保护器的功能是什么?那些情况下要使用电涌保护器? SPD的功能是通过泄放电涌电流来限制电涌电压。

SPD 主要是用来限制雷电引起的瞬态过电压，即雷电电涌，也可限制大部分的操作电涌。

雷电电涌可以沿电源或信号进线侵入，可以由于雷击时地电位升高反击而来，可以由于雷击建筑物本身或附近的磁场感应而在电缆和环路中产生。

因此，即使有了良好的避雷针、引下线和接地装置，也并非不要SPD，因为避雷针无法防止雷电感应和电涌沿线侵入，实际的接地装置难以防止反击。

特别是如果建筑物内有价值较高、影响较大的信息电子设备和/或电力电子设备，其耐受雷电电涌的能力大大低于常规电气设备，就有采用SPD的必要。

当然，SPD 是要一定投资的，最好在进行雷击风险分析评估，并考虑技术经济比较，不仅考虑间接损失，而且考虑间接损失（对信息系统，间接损失往往大大高于间接损失），然后决定究竟是否采用SPD，以及采用什么样的SPD。

243,问：电涌保护器SPD中3P+N与4P如何应用?1．4P的SPD响应时间快，残压低。

2．“3P+N”实现了差模保护，对地绝缘电阻大，漏电流小，供电系统故障时，电涌保护器仍安全。

3．对于TN－C系统，可采用4P，对于TT系统，采用3P+N为宜。

244,问：什么叫做雷暴日？凡在一天之内能听到雷声的就算一个雷暴日。

某一地区雷电活动的频繁程度，以该地区一年内的平均雷暴日数，即年平均雷暴日来衡量。

此外，也有用雷暴小时来衡量雷电活动的频繁程度的（我国大部分地区一个雷暴日约折合三个雷暴小时）。

施耐德电气知识

电气知识培训主要培训内容：一．无功功率补偿柜.二．施耐德常用产品选型说明(Masterpact MT/MW). 三．Masterpact MT/MW的性能.四．接地系统.五．通过事例介绍原理(位置控制线路原理图).将若干个回路组合装配成低压开关柜一.无功功率补偿柜1．作用为了减少长距离输送无功电能节约能源，减少电压降以维持供电母线的电压水平，我们需要进行无功补偿提高功率因数cosØ。

施耐德电气公司的低压无功补偿产品我们用到的主要有Varplus M电容器，Varlogic控制器和LC1-D.K专用电容接触器等。

2．Varplus M1和Varplus M4电容器组合成较大容量电容器时，应遵守的规则如下：⏹M1和M1之间可以组合，M4只能和M1组合，M4之间不可以组合。

⏹M1的组装数量最多为4个，即最大组合为：1xM4+4xM1.⏹230V电容器的最大组装容量为60 kvar,其他电压登记电容器的最大组装容量为100kvar注意：2个M4电容器不能组装在一起。

3. 确定无功补偿的电容器容量按装置的有功功率和功率因数计算：Qc (kvar) = P (kW) x (tanØ-tanØ’)其中tanØ市根据补偿前装置的功率因数cosØ计算而来，tanØ’是根据补偿后的cosØ’换算而来，P为装置的有功功率：Qc为无功电容器容量。

4.确定应该选用标准型，加大型或失谐型电容器.根据电网中谐波污染程度选择电容器设备：⏹Gh/Sn <= 5%,可使用标准型Varplus T电容器⏹5% < Gh/Sn <= 15%,可使用标准型Varplus M电容器⏹15% < Gh/Sn <= 25%,可使用加大型Varplus H电容器，这种电容器能承受谐波冲击⏹25% < Gh/Sn <= 60%,可使用失谐型Varplus DR电容器，这种电容器能承受谐波冲击⏹Gh/Sn > 60%,需要安装滤波装置。

施耐德问题大全

施耐德电气的历史19世纪，施耐德电气从事钢铁工业、重型机械工业、轮船建造业；20世纪，从事电力与自动化管理业。

在成立的170多年里，施耐德电气遇到过无数次挑战，也做过数次重大战略选择，现在集团已经成长为行业领导者。

19世纪∙1836年：施耐德兄弟接管当时正处于困境的Creusot铸造厂（71），两年后他们成立了Schneider & Cie。

∙1891年：已成为专业武器制造商的施耐德开始进军当时新兴的电力市场，对自身进行了改革创新。

20世纪前50年∙1919年：通过欧洲工业和金融联盟（EIFU），施耐德在德国和东欧建立了基地。

在随后的几年里，施耐德与当时主要的国际电气集团西屋（Westinghouse）进行结盟，从而拓展了自己的业务范围，使其扩大到发电站、电气设备和电力机车的生产制造。

∙战后：施耐德逐渐停止武器制造，转向建筑、钢铁和电力行业。

为了实现公司业务的多样化以及打开新的市场，施耐德进行了整体的结构重组。

20世纪后期∙1981-1997年：施耐德电气抛开一些非战略活动，继续将重点放在电力工业上。

为了贯彻实施这项战略，施耐德进行了几次战略并购：TE电器、实快电力和梅兰日兰分别于1988年、1991年和1992成为施耐德电气集团的成员。

∙1999年：通过并购欧洲配电业第二大巨头Lexel，施耐德在超终端领域取得了巨大发展。

1999年5月，集团改名为施耐德电气，更加明确地强调了公司专业致力于电气领域。

改名之后的施耐德电气采取加速发展、提高市场竞争力的战略。

∙2000-2005年：随着自身结构的发展和公司合并政策的贯彻，施耐德电气在新的市场细分中进行了自身定位，这些市场细分包括：人机对话、不间断电源（UPS）、运动控制、声音数据图像系统、传感技术、建筑自动化和安全（如Digital、Crouzet、Clipsal、MGE不间断电源系统、TAC、Kavlico、Andover控制等）等。

TE电器的历史自创立以来，TE电器品牌将创新作为自己的一贯策略。

施耐德PLC问题解答

Zhangdengjiecai93,问：Momentum现有哪些处理器模块？Momentum现有10种M1处理器：94,问：Momentum处理器171CCC96020/96030只有以太网接口和I/O Bus接口,如何给它们分配IP地址?可用BootP Lite软件给它们分配IP地址.此软件可用来给Momentum M1以太网处理器或Quantum NOE模板分配IP地址,子网掩码和网关.此软件免费.可从网上免费下载.95,问：170AMM09000模拟量输入模块当外部电路开路时，有指示吗？只有在电流方式下才能有断路指示。

断路时，输入端会产生一个不确定的值并保持，用一个100KΩ电阻连接在＋、－端可以消除此值为0。

96,问：位于I/O BUS上的Momentum 开关量输出，当通讯失败时能否保持最后的值？不可以。

当通讯失败时，I/O BUS上的Momentum开关量输出将为0。

97,问：Momentum的M1处理器加I/O基板，断电后，程序和数据不能保存，怎么办？Momentum的处理器包含INTERNAL MEMORY和FLASH RAM，如果将程序存入FLASH RAM中，处理器断电，程序会保留。

如果还要保存数据，必须配带电池的可选适配器172JNN21032。

这样，即使不将程序存入FLASH RAM中，因有电池保护，断电后，程序和数据都不会丢失。

注意：用984LL编的程序都能存入内部闪存，对IEC程序，只有171CCC96030/98030能存入闪存，如用Concept2.5 SR1或更高的版本，171CCC76010/78010也能将IEC程序存入闪存。

98,问：如何将Momentum的程序存入内部闪存？1. 首先用Concept联机，Online/Connect，2. 联机后，在Online主菜单下选择Online control panel，点击Flash program，出现SaveTo Flash对话框，再点击Save To Flash。

施耐德低压电气考试找答案

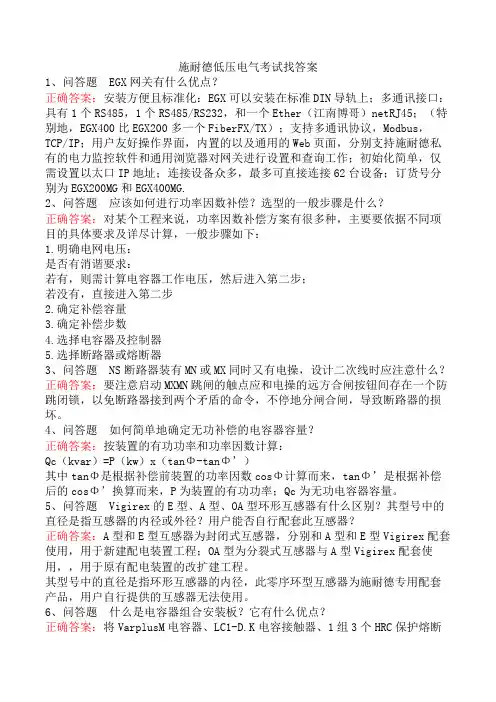

施耐德低压电气考试找答案1、问答题EGX网关有什么优点？正确答案：安装方便且标准化：EGX可以安装在标准DIN导轨上；多通讯接口：具有1个RS485，1个RS485/RS232，和一个Ether（江南博哥）netRJ45；（特别地，EGX400比EGX200多一个FiberFX/TX）；支持多通讯协议，Modbus，TCP/IP；用户友好操作界面，内置的以及通用的Web页面，分别支持施耐德私有的电力监控软件和通用浏览器对网关进行设置和查询工作；初始化简单，仅需设置以太口IP地址；连接设备众多，最多可直接连接62台设备；订货号分别为EGX200MG和EGX400MG.2、问答题应该如何进行功率因数补偿？选型的一般步骤是什么？正确答案：对某个工程来说，功率因数补偿方案有很多种，主要要依据不同项目的具体要求及详尽计算，一般步骤如下：1.明确电网电压：是否有消谐要求：若有，则需计算电容器工作电压，然后进入第二步；若没有，直接进入第二步2.确定补偿容量3.确定补偿步数4.选择电容器及控制器5.选择断路器或熔断器3、问答题NS断路器装有MN或MX同时又有电操，设计二次线时应注意什么？正确答案：要注意启动MXMN跳闸的触点应和电操的远方合闸按钮间存在一个防跳闭锁，以免断路器接到两个矛盾的命令，不停地分闸合闸，导致断路器的损坏。

4、问答题如何简单地确定无功补偿的电容器容量？正确答案：按装置的有功功率和功率因数计算：Qc（kvar）=P（kw）x（tanΦ-tanΦ’）其中tanΦ是根据补偿前装置的功率因数cosΦ计算而来，tanΦ’是根据补偿后的cosΦ’换算而来，P为装置的有功功率；Qc为无功电容器容量。

5、问答题Vigirex的E型、A型、OA型环形互感器有什么区别？其型号中的直径是指互感器的内径或外径？用户能否自行配套此互感器？正确答案：A型和E型互感器为封闭式互感器，分别和A型和E型Vigirex配套使用，用于新建配电装置工程；OA型为分裂式互感器与A型Vigirex配套使用，，用于原有配电装置的改扩建工程。

施耐德电气技术答疑

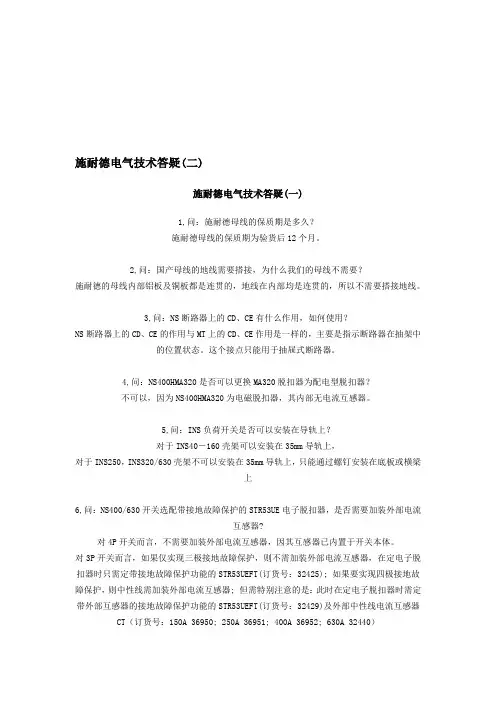

施耐德电气技术答疑(二)施耐德电气技术答疑(一)1,问：施耐德母线的保质期是多久？施耐德母线的保质期为验货后12个月。

2,问：国产母线的地线需要搭接，为什么我们的母线不需要？施耐德的母线内部铝板及铜板都是连贯的，地线在内部均是连贯的，所以不需要搭接地线。

3,问：NS断路器上的CD、CE有什么作用，如何使用？NS断路器上的CD、CE的作用与MT上的CD、CE作用是一样的，主要是指示断路器在抽架中的位置状态。

这个接点只能用于抽屉式断路器。

4,问：NS400HMA320是否可以更换MA320脱扣器为配电型脱扣器？不可以，因为NS400HMA320为电磁脱扣器，其内部无电流互感器。

5,问：INS负荷开关是否可以安装在导轨上？对于INS40－160壳架可以安装在35mm导轨上，对于INS250，INS320/630壳架不可以安装在35mm导轨上，只能通过螺钉安装在底板或横梁上6,问：NS400/630开关选配带接地故障保护的STR53UE电子脱扣器，是否需要加装外部电流互感器?对4P开关而言，不需要加装外部电流互感器，因其互感器已内置于开关本体。

对3P开关而言，如果仅实现三极接地故障保护，则不需加装外部电流互感器，在定电子脱扣器时只需定带接地故障保护功能的STR53UEFT(订货号：32425); 如果要实现四极接地故障保护，则中性线需加装外部电流互感器; 但需特别注意的是：此时在定电子脱扣器时需定带外部互感器的接地故障保护功能的STR53UEFT(订货号：32429)及外部中性线电流互感器CT（订货号：150A 36950; 250A 36951; 400A 36952; 630A 32440）7,问：NSC系列与EZC是如何替换的NSC160D/250D被EZC160S/250S替代，其主要性能不变，部分性能更优附件不能通用，尺寸和安装方式不同。

NSC60E/100B仅外包装和标签改变，型号、尺寸、安装方式等均不变。

施耐德电气知识资料

施耐德电气公司的低压无功补偿产品我们用到的主要有Varplus M电容器，Varlogic控制器和LC1-D.K专用电容接触器等。

2．Varplus M1和Varplus M4电容器组合成较大容量电容器时，应遵守的规则如下：⏹M1和M1之间可以组合，M4只能和M1组合，M4之间不可以组合。

施耐德电气变频器常见故障及解决方法[宝典]

施耐德电气变频器常见故障及解决方法施耐德的作为主要的电气知名厂商，其品牌一直是以节能增效为主要目标。

最直接的帮助是减少用户的生产成本，提高经济效益。

众所周知身为大品牌的施耐德电气是拥有很多系列的。

在使用的过程中难免会出现一些各种原因的故障。

现在我就将一些施耐德电气变频器的比较常见的故障以及相对应的处理办法总结成以下九点：一、OC报警键盘面板LCD显示：加、减、恒速时过电流。

对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况：电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。

小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。

若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题;若一按RUN键就显示“OC3”报警，则是驱动板坏了。

二、OLU报警键盘面板LCD显示：变频器过负载。

当G/P9系列变频器出现此报警时可通过三种方法解决：首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。

三、OU1报警键盘面板LCD显示:加速时过电压。

当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。

另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD 显示电压不同，则主板的检测电路有故障，需更换主板。

当直流母线电压高于780VDC时，变频器做OU报警;当低于350VDC时，变频器做欠压LU报警。

四、LU报警键盘面板LCD显示：欠电压。

施耐德自动化产品技术问题及解答

施耐德自动化产品技术问题及解答（7）2006-11-11 02:57223,问：我用的PLC是PC-E984-258, 但当配置了AS-BDEP217并下载后启动PLC 时, 出现错误, 错误代码为4000, PLC 无法运行, 如何解决?当使用PC-A984-1xx, PC-E984-24x和PC-E984-25x系列的PLC时, 对某些A120I/O模块需要下载loadables, 具体说明如下:1. 要支持DEP211,DEP214,DEP215,DEP217和DAP217,需下载Dsc1.dat文件2. 要支持ADU214, 需下载Adu214.dat文件3. 要支持ADU216, 需下载Adu216.dat文件出现上面现象的原因就是没有下载支持DEP217的Dsc1.dat文件, 只要下载该文件, 以上故障即可排除..224,问：如何将ProWorx软件授权从一台PC机移到另一台PC机里?1. 将 ProWorx 软件安装到目标PC机中2. 点击”help”→”product authorization”→”software keys”, 然后记下界面右上角的”s itecode number”3. 返回源PC机, 点击”help”→”product authorization”→”software keys”→”move”→”next”4. 输入目标PC机中的”site code number”, 点击”next”, 并确认5. 插入空白软盘, 点击”next”→”finish”→”ok”6. 返回目的PC机, 点击”add”→”authorize by disk”→”next”7. 插入授权软盘, 点击”next”→”finish”→”ok”,授权移机完成225,问：Premium,Micro通过TSXFPP10作为FIPIO agent时，如何与FIPIO主站进行数据交换？FIPIO agent与FIPIO主站之间通过共享变量的方式，进行数据交换。

施耐德低压电气考试试题及答案(题库版)

施耐德低压电气考试试题及答案（题库版）1、问答题卫生间用刮须插座U700是否可以加装防溅盒U080？正确答案：不可以.因为刮须插座U700的安装盒尺寸为146x86（mmxmm），而防溅盒U080只（江南博哥）能配尺寸为86x86（mmxmm）的插座.2、问答题固定式NS开关的扩展端子能否用在插入式或抽出式的断路器上？正确答案：可以。

3、问答题如何选择C65微型断路器，常有人问是否有C65AD，如何正确选择D曲线的C65？正确答案：C65根据分断能力分为N（6KA.型、H（10KA.型，根据负载性质分为C、D两种动作曲线。

因此我们现在有4种C65，其中D曲线的C65有两种，因此不能象C45AD似的再叫C65AD了。

由于鼠笼式电机启动电流为6-9倍，20ms 时出现的尖峰电流又是启动电流的2倍，而C65系列中D曲线的断路器的短路保护的动作值也是20ms，动作倍数是10-14倍，为了保证可靠工作，我们建议选择断路器时应使断路器能够有效地躲过电动机的尖峰电流。

4、问答题为什么同一电容器会有不同的Kvar值？正确答案：某一确定电容元件的电容值C是固定不变的，不会随其端电压和频率的变化而变化；但是其容抗Xc大小与电网频率成反比，其无功功率与电网频率成正比；电容器的无功功率与其端电压的平方成正比。

所以某一确定电容器的无功功率随其端电压和电网频率的提高而变大。

例如产品号为“52423”的M4电容器，其参数为60Kvar（400V/50Hz）、65Kvar （415V/50Hz）、70Kvar（400V/60Hz）。

5、问答题什么是接地故障保护和漏电保护？正确答案：相线和电气设备或装置外露可导电部分、电气装置外可导电部分、大地之间的短路，称为接地故障，为防止这种故障造成的危害而采用的保护叫做接地故障保护；漏电保护专指为防止小电流（mA.接地故障造成人身触电、火灾等危害而加装的保护。

6、问答题NSD断路器能否加电动操作机构？正确答案：不能。

施耐德电气微网MNL-10Rxx 15Rxx 20Rxx控制器技术手册说明书

ApplicationThe TAC I/A Series MicroNet™ MNL-10Rxx, MNL-15Rxx, and MNL-20Rxx (MN 100, MN 150, and MN 200) Controllers are interoperable devices designed in accordance with L ON M ARK® guidelines and equipped with L ON M ARK HVAC profiles. These controllers support MN-Sx digital sensors. LED indicators, a wiring subbase with removable electronics, field wiring terminal blocks, as well as DIN rail or panel mounting ability are other features of these controllers. They function in standalone mode or as part of a MicroNet L ON W ORKS® Network using the integral FT 3150® Free Topology communications transceiver. A direct connection to a WPA-LON WorkPlace Communication adapter and a PC with WorkPlace Tech Tool (WP Tech) software is necessary to download and modify applications.Model ChartModel Description Inputs/OutputsMNL-10RFx MN 100 Controller withFan Coil Profile (8020)1 Digital Input (DI)2 Universal Inputs (UI)4 Digital Outputs (DO)MNL-10RHx MN 100 Controller with Heat Pump Profile(8051)MNL-10RRx MN 100 Controller with Rooftop Profile (8030)MNL -10RSx MN 100 Controller with Satellite Profile (8030)MNL-15RFx MN 150 Controller withFan Coil Profile (8020)3 Universal Inputs (UI)2 Digital Outputs (DO)2 Analog Outputs (AO)MNL-15RHx IMN 150 Controller with Heat Pump Profile(8051)MNL-15RRx MN 150 Controller with Rooftop Profile (8030)MNL-15RSx MN 150 Controller with Satellite Profile (8030)MNL-20RFx MN 200 Controller withFan Coil Profile (8020)2 Digital Inputs (DI)3 Universal Inputs (UI)6 Digital Outputs (DO)2 Analog Outputs (AO)MNL-20RHx MN 200 Controller with Heat Pump Profile(8051)MNL-20RRx MN 200 Controller with Rooftop Profile (8030)MNL-20RSx MN 200 Controller withSatellite Profile (8030)MNL-10Rxx SeriesMNL-15Rxx SeriesMNL-20Rxx SeriesTAC I/A Series MicroNet MN 100, MN 150,and MN 200 ControllersInstallation InstructionsPrinted in U.S.A.02-10© 2010 Schneider Electric. All rights reserved.F-26266-7Applicable DocumentationInstallationInspection Inspect carton for damage. If damaged, notify carrier immediately. Inspect controllers fordamage upon receipt.Requirements (These items not provided)•Installer must be a qualified, experienced technician.•Job wiring diagrams•T ools:–Drill and bits for panel mounting screws–Digital Volt-ohm meter (DVM)–Static protection wrist strap•MNA-FLO-1 enclosure for connecting to conduit (optional)•Class 2 power transformer supplying a nominal 24 Vac (20.4 to 30 Vac) with a minimum rating of 15 Va, 50/60 Hz per controller plus Digital Output (DO) loads (if sametransformer is used). In European Community, transformer must conform to EN 60742•T erminators:–One LON-TERM1 terminator required for each free topology segment–T wo LON-TERM2 terminators required for each bus topology segment•T wo #6 pan head panel mounting screws or 35mm DIN rail for mountingF-Number Description Audience PurposeF-26277T AC I/A Series MicroNetMN-Sx Series SensorsGeneral Instructions–Application Engineers–Installers–Service Personnel–Start-up TechniciansProvides step-by-step installation and checkout procedures for TACI/A Series MicroNet MN-Sx Series Sensors. Also containsinstructions for sensor operation.F-26303T AC I/A Series MicroNetSystem Overview–Application engineers–Installers–Start-up technicians–Service personnelProvides an overview of the T AC I/A Series MicroNet System. Itincludes brief descriptions of the hardware and software components,and how they may be combined to create MicroNet networks andstand-alone systems.F-27254WorkPlace Tech Tool 4.0Engineering Guide–Application Engineers–Installers–Service Personnel–Start-up TechniciansProvides engineering and technical information for applying andusing all aspects of WorkPlace T ech T ool.F-26507T AC I/A Series MicroNetSystems EngineeringGuide–Application Engineers–Installers–Service Personnel–Start-up TechniciansProvides engineering and technical information to assist indesigning a complete MicroNet controller system using differentarchitectures, components, and software.F-27255WorkPlace Tech Tool 4.0User’s Guide–Application Engineers–Installers–Service Personnel–Start-up TechniciansProvides step-by-step instructions for using WorkPlace Tech T ool.F-26363EN-206 Guidelines forPowering Multiple Full-Wave and Half-WaveRectifier Devices from aCommon Transformer–Application Engineers–Installers–Service PersonnelOffers guidelines for avoiding equipment damage associated withimproperly wiring devices of varying rectifier types. Containsinstructions for identifying device rectifier type, guidelines forcorrectly powering devices of varying rectifier types, and examplesillustrating proper power wiring techniques.2© 2010 Schneider Electric. All rights reserved.F-26266-7Precautions GeneralWarning:Electrical shock hazard! Disconnect power before installing or removing thecover.•Follow Static precautions when installing this equipment.•Use copper conductors that are suitable for 167°F (75°C).•Make all connections according to electrical wiring diagram, national and local electricalcodes.Static PrecautionsStatic charges damage electronic components. The microprocessor and associated circuitryare extremely sensitive to static discharge. Use the following precautions when installing,servicing, or operating the system.•Work in a static-free area.•Discharge static electricity by touching a known, securely grounded object.•Use a wrist strap connected to earth ground when handling the controller’s printedcircuit board.Federal Communications Commission (FCC)This equipment has been tested and found to comply with the limits for a Class B digitaldevice, pursuant to Part 15 of the FCC Rules. These limits are designed to providereasonable protection against harmful interference in residential installations. Thisequipment generates, uses, and can radiate radio frequency energy and may cause harmfulinterference if not installed and used in accordance with the instructions. Even wheninstructions are followed, there is no guarantee that interference will not occur in a particularinstallation. If this equipment causes harmful interference to radio or television reception—which can be determined by turning the equipment off and on—the user is encouraged totry to correct the interference by one or more of the following measures:•Reorient or relocate the receiving antenna.•Increase the separation between the equipment and receiver.•Connect the equipment to an outlet on a circuit different from that to which the receiveris connected.•Consult the dealer or an experienced radio/television technician for help.Canadian Department of Communications (DOC)This class B digital apparatus meets all requirements of the Canadian Interference-CausingEquipment Regulations.European Community DirectivesThis equipment meets all requirements of European Community Directives for Low Voltage(72/23/EEC), General Safety (92/59/EEC), and Electromagnetic Compatibility(89/336/EEC).Location These controllers are suitable for indoor use only.Caution:•Avoid locations where excessive moisture, corrosive fumes, vibration, or explosivevapors are present.•Avoid electrical noise interference. Do not install near large contactors, electricalmachinery, or welding equipment.•Locate where ambient temperatures do not exceed 140°F (60 °C) or fall below -40°F(-40 °C) and relative humidity does not exceed 95% or fall below 5%, non-condensing. F-26266-7© 2010 Schneider Electric. All rights reserved..34© 2010 Schneider Electric. All rights reserved.F-26266-7F-26266-7© 2010 Schneider Electric. All rights reserved..56© 2010 Schneider Electric. All rights reserved.F-26266-7F-26266-7© 2010 Schneider Electric. All rights reserved..7Communications WiringCaution:•Communication wire pairs must be dedicated to MN-Sx (S-Link) and MicroNetL ON W ORKS network (LON) communications. They cannot be part of an active, bundledtelephone trunk.•Shielded cable is not required for S-Link or LON wiring.•If the cable is installed in areas of high RFI/EMI, the cable must be in conduit.•If shielded wire is used, the shield must be connected to earth ground at one end onlyby a 470K ohm 1/4 watt resistor. Shield must be continuous from one end of the trunkto the other.Communications wiring includes a connection between the controller and a TAC I/A SeriesMicroNet Sensor via the S-Link and a connection between the controller and the MicroNetL ON W ORKS Network (LON). An optional L ON W ORKS Network connection between thecontroller and one TAC I/A Series MicroNet Sensor is also possible.Sensor Link (S-Link) WiringS-Link wiring powers and enables the MN-Sx sensor. The S-Link needs at least 24 gage(0.51mm), twisted pair, voice grade telephone wire. The capacitance between conductorscannot be more than 32 pF per foot (0.3m). If shielded cable is used, the capacitancebetween any one conductor and the others, connected to the shield, cannot be more than60 pF per foot (0.3m). Maximum wire length is 200 ft. (61m).Note:•Controller supports one TAC I/A Series MicroNet Sensor (MN-Sx).•S-Link wiring is polarity insensitive.•If conduit is used between a T AC I/A Series Sensor and a controller, the MicroNetL ON W ORKS network and S-Link wiring can be in the same conduit, however, they mustbe separate cables.•S-Link wiring can be in the same conduit with UI, AO, and DI Wiring.MicroNet L ON W ORKS Network (LON) WiringAn approved Category 4 or 5, twisted-pair (two conductors) cable may be used for bothconnecting to the MicroNet L ON W ORKS Network and the optional L ON W ORKS Networkconnection between the controller and MN-Sx sensor. L ON W ORKS Network wiring is polarityinsensitive.Caution:Do not mix with UI, AO, DI or DO types of wiring. If conduit is used between aT AC I/A Series Sensor and a controller, L ON W ORKS Network wiring and S-Link wiring canbe in the same conduit, however, they must be separate cables.MN 100, MN 150, and MN 200 controllers use L ON W ORKS Free T opology Transceiver (FT3150) and support polarity insensitive bus (daisy-chain) and free (all combinations of star,tee, and loop) wiring topologies. A maximum of 62 nodes can be connected per segment.Note:See T AC I/A Series MicroNet System Engineering Guide, F-26507 to design aMicroNet L ON W ORKS TP/FT-10 network, including recommended topologies andapproved cable types.•Use of the LON terminals to connect to the MN-Sx sensor permits use of thesensor’s built-in LON Jack.•To preserve the integrity of the network, the LON wiring connecting a TAC I/A SeriesMicroNet controller to an MN-Sx sensor must be run to the sensor and back, indaisy-chain fashion. A wire “spur” must not be used to connect the sensor to thecontroller.•While the MN-Sx sensor is not counted as a “node” in the LonWorks network(LON), all LON wiring to the sensor must be counted when determining the lengthof the FTT wiring segment.8© 2010 Schneider Electric. All rights reserved.F-26266-7I/O WiringI/O connections include universal inputs, analog outputs, digital inputs, and digital outputs. See Figure-2, Figure-3, and Figure-4 for proper wire terminal information.Caution:If shielded cable is used, connect only one end of the shield to earth ground at controller.Universal Inputs (UI), Analog Outputs (AO), and Digital Inputs (DI)Caution:•Input and output devices cannot share common wiring. Each connected device requiresa separate signal and return conductor.•Power wiring cannot share conduit with UI, AO, S-Link, LON, or DI wiring.Note:•If maximum closed switch voltage is not more than 1.0 V and minimum open switch voltage is at least 4.5 V, then solid state switches may be used for a UI or a DI. •UI, AO, DI, and S-Link wiring can share a single conduit.UI, AO, DI, wiring needs at least 24 gage (0.51mm), twisted pair, voice grade telephone wire. The capacitance between conductors cannot be more than 32 pF per foot (0.3m). If shielded cable is used, the capacitance between any one conductor and the others, connected to the shield, cannot be more than 60 pF per foot (0.3m). T able-1 provides wiring specifications. Table-1UI, AO, and DI Wiring Specifications.ConnectionGageAWG (mm)Maximum Distanceft. (m)UI, AO, and DI 18 (1.02)300 (91) 20 (.81)200 (61) 22 (.65)125 (38) 24 (.51)75 (23)F-26266-7© 2010 Schneider Electric. All rights reserved..910© 2010 Schneider Electric. All rights reserved.F-26266-7F-26266-7© 2010 Schneider Electric. All rights reserved..1112© 2010 Schneider Electric. All rights reserved.F-26266-7F-26266-7© 2010 Schneider Electric. All rights reserved..1314© 2010 Schneider Electric. All rights reserved.F-26266-7Table-3LED Indication.Indicator Context Status Corrective ActionData Reception LED – amber Anytime Blinks when the controller receives data from theL ON W ORKS Network.None required.On indicates a possible network connection problem, or alarge amount of network traffic is present.Remove the L ON W ORKS Networkconnections from the controllerand determine if the LED goes off.If the LED does not go off, replacethe controller. If the LED does gooff, check the network topology(connections to each node, rout-ers, terminators, etc.) and theamount of traffic on the network. Off indicates that data reception is not taking place.None RequiredData Transmission LED – Green AnytimeBlinks when the controller transmits data to theL ON W ORKS Network.On indicates that the controller is not transmitting data.On also indicates that power is being applied to thecontroller.Off indicates no power to controller.Check powerService LED – Red Power-up The LED blinks once to indicate successful power-up.None RequiredWink modeBlinks (3 seconds on, 1 second off) three times to indicatephysical location of the controller. If a sensor (MN-Sx) isconnected, its red occupancy LED will flash (1/sec) duringthe wink period.AnytimeOn indicates that the neuron application is not running.Neuron applications are not field replaceable.Replace the controller.AnytimeBlinks (1/sec) to indicate that the neuron application isloaded, but the neuron’s communication parameters arenot loaded, are being reloaded, or have been corrupted.Neuron is considered unconfigured. Communicationparameters cannot be configured by field personnel.Use a third party network man-agement tool to commission thecontroller, or use the change statetool in WorkPlace T ech Tool (ver-sion 4.0 or greater) to set theNeuron® to the configured/on-linestate.While the controller is unconfig-ured, WP T ech can be used todownload an application, but atthe completion of the download,WP T ech versions 4.0 and higherwill restore the Neuron to theunconfigured state.AnytimeOff may indicate that the neuron application is loaded butthe device is off-line. In this state, a pre-loaded HVACapplication will not run.Use a third party network man-agement tool to commission thecontroller, or use the change statetool in WorkPlace T ech Tool (ver-sion 4.0 or greater) to set theNeuron to the configured/on-linestate.While the controller is off-line, WPTech can be used to download anapplication, but at the completionof the download, WP T echversions 4.0 and higher willrestore the Neuron to the off-linestate.AnytimeOff usually indicates a normal state. In this state, thecontroller operates normally, and you can downloadand/or run HVAC applications.If the controller is able to acceptand/or run a downloaded HVACapplication, no action is required.F-26266-7© 2010 Schneider Electric. All rights reserved..15Distributed, manufactured, and sold by Schneider Electric. I/A SERIES trademarks are owned by Invensys Systems, Inc. and are used on this product under master license from Invensys. Invensys does notmanufacture this product or provide any product warranty or support. For service, support, and warranty information, contact Schneider Electric at 1-888-444-1311.On October 1st, 2009, TAC became the Buildings Business of its parent company Schneider Electric. This document reflects the visual identity of Schneider Electric, however there remains references to TAC as a corporate brand in the body copy. As each document is updated, the body copy will be changed to reflect appropriate corporate brand changes.All brand names, trademarks and registered trademarks are the property of their respective owners. Information contained within this document is subject to change without notice. Schneider Electric 1354 Clifford Avenue, P.O. Box 2940, Loves Park, IL 61132-2940, USA 1-888-444-1311 /buildings F-26266-7February 2010 tl© 2010 S c h n e i d e r E l e c t r i c . A l l r i g h t s r e s e r v e d .Controller SelectionIdentical pairs of factory barcode labels are attached to each controller. The labels can be used to select controllers for application downloading purposes. Each pair of labels contains a unique Neuron ID. One of the labels remains on the controller permanently; the other label can be placed on a job site plan.The Neuron ID may be entered into the WorkPlace Tech Tool. The WorkPlace T ech T ool (must be version 4.0 or greater) can then download an application to the selected controller. See WorkPlace T ech Tool 4.0 Users Guide , F-27255, for additional information.Caution:Do not hold service pin button when selecting a controller. Holding the service pin button for 6 seconds or longer will completely unconfigure controller. See WorkPlace T ech T ool 4.0 Engineering Guide, F-27254, for additional information.The service pin button is also used to select controllers. When this button is pressed, the controller sends a broadcast message containing its Neuron ID to the online or connected WorkPlace Tech Tool. After the message is received, the controller can be selected for application downloading. See WorkPlace T ech Tool 4.0 Users Guide , F-27255, for additional information.ServiceComponents within MN 100, MN 150, and MN 200 controllers cannot be field repaired. If there is a problem with a controller, follow the steps below before contacting your local Schneider Electric office.1.Make sure controllers are connected and communicating to desired devices.2.Check all sensors and controlled devices are properly connected and responding correctly.3.If controller is operating, make sure the correct profile and application is loaded by checking the L ON M ARK Program ID and the nvoDeviceInfo using Work PLace Tech T ool. For more information, see WorkPlace T ech Tool4.0 Engineering Guide, F-27254.4.Record precise hardware setup indicating the following:•Version numbers of applications software.•Controller firmware version number.•Information regarding the WorkPlace T ech Tool.•A complete description of difficulties encountered.。

施耐德电气TeSys Deca系列热过载继电器说明书

3P AC TeSys Deca contactors are grade 3 (LC1D09 -> LC1D18) and grade 2 (LC1D25 -> LC1D38)according to GB 21518. Maximum power consumption lower than 9.5 VA. 根据GB 21518标准，三极TeSys Deca 系列交流接触器能效等级为3级 (LC1D09 -> LC1D18)和2级(LC1D25 -> LC1D38), 产品最大吸持功率低于9.5 VA
特定用途额定值，3相，断开所有线路封闭式制冷压缩机设备
Device / 设备 LC1D09 LC1D12
LRA
FLA 240 V 480 V 600 V
9 54 45
36
12 72 60
48
LC1D18
18 108 90
72
LC1D25/T02AN13/T02BN1LC1D18
LC1D25/T02AN13/T02BN13
20 A 25 A 32 A
40 A
20 A 25 A CSA only 25 A
40 A
LC1D32 / T02CN13 LC1DT20 LC1DT25
50 A 20 A 25 A
50 A 20 A 25 A CSA only
LADN a, c, LC, AC/DC
LAD8N a LAD8N AC/DC
LADN a, c, AC/DC
LADT /
LADR
A1+
a, c, AC/DC A2-
1
3
Click!
1
2
2
LAD6K / LADN

施耐德电气 SPM6KL SPM10KL 在线式不间断电源安装和用户手册说明书

SPM6KL/SPM10KL在线式不间断电源安装和用户手册版本：00发布日期：2018.04.08施耐德电气信息技术（中国）有限公司地址：北京市朝阳区望京东路6号施耐德电气大厦电话:（＋86）4008101315注意由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

目录重要安全信息 (1)产品说明 (6)包装物品 (6)可选附件 (6)规格 (7)前面板显示器 (8)后面板 (9)启动设置 (10)紧急关机 (13)运行操作 (14)警报和系统错误 (16)故障代码 (16)告警指示 (18)UPS显示参数 (19)配置 (19)疑难解答 (22)运输 (24)售后服务 (24)有限担保 (25)重要安全信息UPS 安全标识说明安装、操作、维修或维护设备前，请先仔细阅读这些说明，查看并熟悉相关设备。

以下安全消息可能会贯穿本手册始终或印刷在设备上，旨在对潜在危险发出警告或对澄清或简化操作的信息引起关注。

在“危险”或“警告”安全消息中添加此符号表示此处存在电气危险，若不遵守可能会导致人身伤害。

此为安全警报符号，用于提醒您此处存在潜在的人身危害。

请遵守带有此符号的所有安全信息，以免造成人身伤亡事故。

危险警告警告表示存在危险情况，若不避免，可能导致人员死亡或严重伤害。

小心小心表示存在危险情况，若不避免，可能导致轻度或中度伤害。

请注意：电气设备应仅限由有资质的人员来安装、操作、维修和维护工作、对于不按照本手册操作引起的任何后果，施耐德电气概不承担任何责任。

有资质的人员是指具备电气设备构造、安装和操作的相关技能和知识、接受过安全培训、能够识别并避免相关危险的人员。

安全注意事项危险危险危险危险危险危险警告警告电气安全危险危险当UPS输入通过外部隔离器（隔离器断开时，隔离零线）连接，或当提供的自动反向馈电隔离在系统外部或连接到IT系统时，必须在UPS输入接线端子上粘贴标签，而用户须在远离UPS区域安装的所有主电源隔离器上以及这些隔离器与UPS之间的外部接入点上粘贴标签。

施耐德低压电气考试考试题(题库版)

施耐德低压电气考试考试题（题库版）1、问答题中性线过载保护（OSN）一般在什么场合使用？正确答案：对于4极断路器STR22SE/STR23SEOSN，应用于三次谐波含量较高的系统的保护中性线保护，在（江南博哥）4P4d位置，中性线保护调节旋钮可整定至1.6×Ir。

2、问答题如何实现断路器MT的通讯？如何接线？正确答案：用户可根据需求选择本体通讯模块和抽架通讯模块，它们分别反映了MT本体和抽架上的电气参数及状态量。

因此，固定式MT只能选择本体通讯模块，抽屉式MT可同时选择两种通讯模块或只选择本体通讯模块。

所有通讯模块必须提供直流24V工作电源。

只有本体通讯模块的接线：（1）从直流24V电源侧引出2根电源线，分别接到每台MT二次端子排上的E1（+）、E2（-）；（2）对于4线通讯方式，从MT二次端子排上的E3A.、E4B.、E5（A’）、E6（B’）引出4芯屏蔽双绞线，分别接至另一台MT断路器二次端子排上的E3A.、E4B.、E5（A’）、E6（B’），依次连接，构成4线通讯总线（3）对于2线方式，只要在每台MT二次端子排上短接E3和E5、E4和E6，然后引出2芯屏蔽双绞线，依次连接，构成2线通讯总线。

本体通讯模块+抽架通讯模块的接线：（1）从外部直流24V电源侧引出2芯导线，接到一个抽架通讯模块上部的一对“+”“-”端子，再从其旁边的一对“+”“-”引出2芯导线，接到另一个抽架通讯模块上部的“+”“-”端子，依次连接所有抽架通讯模块。

（2）用两芯导线连接MT二次端子排上的E1（+）和E2（—）至抽架通讯模块下部的“+”“-”端子；（3）用4芯屏蔽双绞线连接MT二次端子排上的E3A.、E4B.、E5（A’）、E6（B’）至抽架通讯模块breaker侧的对应端子；（4）用导线连接MT二次端子排上的911、914、811、812、311、314至抽架通讯模块上的CT、CD、CE接点；（注：OF、SDE、CH、PF、XF、MX与本体通讯模块的连接，已在断路器内部完成，这里的OF、SDE、CH、PF是和本体通讯模块配套供应的专用附件，并不占用MT断路器标准配置的同类接点数量。

施耐德塑壳断路器知识大全

100~250
使用标准附件
400~630
附件说明-内部附件安装位置说明
100~250
使用通讯附件
400~630
漏电保护模块
漏电保护模块 ME（100～160A），MH（100～250A），MB（400～630A）三种模块可加装SDV触点
绝缘监视模块
漏电只报警不跳闸整定范围：100-200- 500-1000mA 可增加SDV触点
第三章产品特点
Easy 9系列漏电保护断路器 Easy 9系列注重产品的品质、简洁实用、安全可靠，广泛应用于民用住、中小工业、商业建筑等领域。 Easy 9系列为客户提供一个设计简洁，标注简单，使用简便的全系列产品可实现： - 对间接接触提供人身保护 - 对直接接触提供补充人身保护 - 对电气设备的绝缘故障提供保护 (电气火灾等)
控制单元
MT
630~6300A 1000 690
N1、N2、H1、H1b、H2、H3、L2 50、50、65、85、100、150、150
Micrologic
MVS
400~4000A 1000 440
N、H、T 50、65、85
Trip System
Masterpact MT空气断路器组成
Masterpact MT空气断路器选型表
热磁脱扣单元电子脱扣单元
TM-G Mic2.2G
两段保护三段保护
▇
▇
▇
▇
▇
▇
电磁脱扣单元 MA
一段保护
▇
▇
▇
Mic1.3M
一段保护
▇
电动机保护
电子脱扣单元
Mic2.2M Mic2.3M
三段保护三段保护

施耐德软启动器常见问题及解答

VSD Marketing Wayne.shi
2
ATS48软起动器的市场定位如何？
ATS48是一款针对高端应用而开发的智能型软起动器，通过高速的控制器实现转矩控制和完善的保护功能，功率部分由三对反并联晶闸管构成；同档次的软起动器包括以下型号： ABB的PST（B），注：PSS在市面上较活跃，如客户选择PSS系列则需推荐改型； Siemens的3RW44， AB的 SMC dialog Plus 另外国产的品牌以雷诺尔（Renle）为代表对ATS48发起了一定的冲击；
VSD Marketing Wayne.shi
5
ATS48的控制电源为何种类型？
ATS48的控制电源采用交流输入，通过内部的电源处理而为控制器，输入输出端口供电；对于Q系列产品的控制电源是220V～415V； Y系列产品的控制电压是110V～230V；二者的控制电源的频率都是支持50Hz和60Hz的；
VSD Marketing Wayne.shi
22
软起动器在何种情况下需要使用进线接触器
具有潜在危险的机械设备，需要在停机或故障时软起动器和电机与电源可靠隔离。当软起动器需要比较频繁上电时。当软起动器采用内三角接法时。当需要可逆运行需要通过接触器调转相序时。进线隔离接触器需要通过将输出继电器R1设置为隔离继电器控制功能时，这时R1的状态为：软起动器通过逻辑端子接到起动信号后控制进线接触器闭合，然后起动及运行，当软起动器停车后，电机电流消失，该继电器才控制接触器打开。如果在运行过程中，软起动器检测到故障，则其也释放。
VSD Marketing Wayne.shi
16
ATS48软起动器对故障如何处理
与一般软起动对所有的故障统一处理的方法不同，ATS48对不同的故障会区别对待；对于不可复位的故障必须断开动力电重新上电才能复位；不需要任何处理，故障消失后就会立刻复位的故障；可复位并能重新起动的故障；不需断动力电，通过逻辑端子输入进行手动复位的故障；

施耐德全系列PLC技术问题答疑

施耐德 M onitor技术应用1．施耐德监控软件Monitor Pro V7的I/O点数如何计算？只有来自于PLC的外部点数才能够算做I/O点，内部tag不算，模拟量开关量都算一个点；2．问：Monitor Pro V7 为什么总是安装不上？在中文系统安装过程中，当提示选择安装组件时：Client 选项中的Client builder clipart 子项不能选择，如果选上会在安装过程中自动退出，导致安装中断。

说明:此选项为取消了Client Builder中的图库. 可以在安装完毕后，将Demo光盘中\documents\Clipart_patch\clipart.zip 解压到 Monitor Pro 的图库目录下，即:\Schneider Automation\Monitor Pro\Client Builder\Shared Libraries\ 。

3．Monitor Pro V7中的Server，Client如何定义和安装，如果我单机使用，可以吗？Monitor Pro V7的Server和Client可以单独选择购买和安装，Server负责采集并处理实时数据，历史数据；Client负责处理图形画面；二者可以装在同一台PC上当一台单机工作站来使用。

4．Monitor Pro V7 为何在启动时，总是提示“License checkout filled，Exceeded licensed connections”而无法启动，是因为我安装的不对吗？如出现这种情况，一般不是因为安装的问题。

多半是因为网络问题，如，一台单独的PC，没有接到HUB，或SWITCH上，那么网卡无法工作，WIN2000得不到IP地址，所以LICENSE系统无法工作，可以通过如下方法使网络工作起来。

1. 安装Loopback虚拟网卡；2. 将该PC接入网络，使网卡工作起来。

5．Monitor Pro V7 的详细资料有那些？我应该如何来学习？1. Monitor Pro Demo CD，包括：安装指导；入门培训（中文）；多媒体教程；Service Pack1等；可供用户入门培训之用；2. 2002年工控自动化CD2；包括：所有Schneider Automation HMI资料，其中包括MP7最新全套培训资料（英文）；可供用户高级培训之用；3. 更详细的用户手册，当完成Monitor Pro的安装后，会存储在用户的路径：..\Schneider Automation\Monitor Pro\Documentation 下，形式为：PDF文件；可供用户做开发参考之用。

施耐德电气Sepam 10系列综保产品正式发布

无极感应灯的灯泡是一个梨形的玻璃外壳，玻璃外壳的中心是功率耦合器的初级线圈。玻璃壳中充满了压力很低的氩气。同时伴以氪气以助燃，玻璃内壁涂了一层荧光粉，在玻璃壁与荧光层之问是一层透明
的硅涂层。用以防止玻璃吸收过量的水银。
靠高频耦合触发产生的高压来点燃，靠高频电场导致
的激发和电离产生紫外线，因此不需要电极，这也是
流），而且高频电场加速了气体内的带电粒子，导致汞
蒸汽原子的激发和电离产生紫外线，紫外线投射在玻
璃外壳的荧光层上，荧光粉受到紫外线激发而发出了可见光。
它工作寿命长的原因。
５结束语
无极感应灯具有三基色荧光灯的高显色性和高效
率等特点，工作寿命数倍于传统的荧光灯，采用无极
４工作寿命长的原因
从点燃过程和发光原理可以看出无极感应灯与传
感应灯可以极大地节省更换光源的工作量，尤其适用于道路、码头及建筑物内高大空间等更换光源不方便场所的照明。无极感应灯产品可以做到从３Ｗ到０
金（汞合金）迅速加热并开始释放水银。铟灯座处的主汞合金（、铟汞合金）随着温度的铋不断升高也开始缓慢地蒸发水银。高频发生器向 “ 天线”发送电流（初级电流），电流流经初级线圈时产生高频磁场，高频磁场又在灯内感应出一个高频电场，见图３。这个高频电场在功率耦合器周围驱动了一个环形的“ 等离子 ”流（次级电

施耐德变频器操作与故障分析

施耐德变频器操作与故障分析一、名称与功能二、ATV21 的简化操作（1）有操作面板控制运行和停机（2）使用端子排的外部信号控制运行和停机（3）通过串行通信控制运行和停机（1）使用操作面板进行设置。

（2）使用端子排的外部信号进行设置。

(0-10Vdc ，4-20mAdc) （3）通过串行通信进行设置。

（4）使用外部上升/下降触点进行设置。

本机模式和远程模式本机模式：当通过键选择了本机模式时，只能通过操作面板按键设置起动和停机。

当选择了本机模式时，本机灯点亮。

远程模式：起动和停机以及频率设置由(命令模式) 或 (频率设置模式) 的选择来确定。

1、在默认设置下，本机模式和远程模式之间的切换有效。

当禁止此功能时，请参见 6.20.1 节。

d2、在默认设置下，若从远程控制切换至本地控制,变频器当前的运行或停止状态以及运行频率被复制到本地模式。

远程模式选择，应使用基本参数(速度设置模式选择)、(运行命令模式选择)标题功能调整范围默认设置命令模式选择 0：端子排1：面板 02：串行通信1：VIA2：VIB3：操作面板4：串行通信5：外部UP/DOWN(升高/降低) 触点三、脱扣原因/警告和解决办法当出现问题时，应按下表进行诊断。

如果确定需要更换零件，或者不能按解决办法中所述解决问题，请与您的施耐德电气销售商联系。

经 VIA输入的信号低于由F633设置的模拟信号检测电平。

在控制 CPU 之间出现通信错误。

[报警信息] 表中每条消息的显示均是为给出警告，而不会导致变频器脱扣。

4、其他问题及其可能原因和解决办法。

5、检查和维护强制性规定1、对设备必须每天检查。

如果未对设备进行检查和维护，则可能不能发现会导致事故的错误和功能异常。

2、在检查之前，应进行以下步骤。

(1) 切断变频器的所有输入电源。

(2) 等待至少10分钟，检查确认充电灯不再点亮。

(3) 使用可以测量直流电压 (800V DC 或更高) 的测试器，检查确认施加到直流主回路上的电压(PA-PC 之间) 不超过45V。
