5.1组合体的构成
5.1.2 组合体的表面关系
当基本体组合在一起时，各形体相邻表面之间按其表面形状 和相对位置不同，连接关系可分为:共面、不共面、相交和相 切四种情况。连接关系不同，连接处投影的画法也不相同。 (1)共面当相邻两个形体的表面平齐时，中间不应有线隔开， 如图5-2所示。 (2)不共面当相邻两个形体的表面不平齐时，中间应该有线 隔开，如图5-3所示。 (3)相交。相交是指两基本体的表面相交时所产生的交线， 应画出交线的投影。如图5-4所示。 (4)相切如图5-5(a)所示的物体，它由圆筒和耳板组成。耳 板前后两平面与圆筒表面光滑连接，这就是相切。
上一页
返回
5.4组合体的尺寸标注
组合体以视图表达其形状，而以尺寸表达其大小。组合体尺 寸标注的要求是: .正确—要符合国家标准的有关规定。 .完全—要标注制造零件所需要的全部尺寸，不遗漏、不重复。 .清晰—尺寸布置要整齐、清晰，便于阅读。 .合理—标注的尺寸要符合设计要求及工艺要求。
上一页 下一页 返回
5.3 组合体三视图的读图
(1)从左视图上的一条斜线可想象出，长方体被侧垂面切去 一角。在主、俯视图上补画相应的缺线，如图5-17(b)所示。 (2)从主视图上的凹口可知，长方体的上部被一个水平面 及两个侧平面开了一个槽。补画俯、左视图中的缺线，如图 5-17(c)所示。 (3)从俯视图上可以看出，长方体的左、右各被正平面和 侧平面对称地切去一角。补全主、左视图中的缺线。按徒手 画出的轴测草图对照补全漏线的三视图，检查无误后描深。 作图结果如图5-17(d)所示。
上一页 下一页 返回
5.1组合体的构成
画法几何与机械制图-第5章-组合体(重点-习题)
不好！
好！
作业：
P26：1、3、4 ★P21：1、2题 在自己画的三视图上标注尺寸 （必考内容-薄弱点）。
5.3 读组合体视图（读图方法）
读图：根据物体的已给视图，想象出物体的空间形状。 一. 读图时需要注意的几个问题
1. 抓特征视图 1）形状特征视图：最清晰地表达物体形状特征的视图。 2）位置特征视图：最清晰地表达构成组合体的各形 体之间的相互位置关系的视图。
无线
注意：相切处无线！
⒉ 表面光滑过渡——相切
是否有 这个圆？
不应该有！ 注意：相切处无线！
⒊ 相交 表面产生相贯线！ 二、切割 表面产生截交线
5.2 画组合体的视图（组合体的画图方法）
画和读组合体图的方法：形体分析法，面形分析法。
一、形体分析法
根据组合体的形状，将其分解成若干部分， 弄清各部分的形状和它们的相对位置及组合方式， 分别画出各部分的投影。
形状特征视图 —最能反映物体形状特征的视图。
俯视图为形 状特征视图
左视图为形 状特征视图
位置特征视图 —最能反映物体位置特征的那个视图。
位置 特征 视图
位置 特征 视图
⒉ 注意反映形体之间连接关系的图线
3. 要善于构思物体的形状
已知一个物体的外轮廓，通过构思,想象这个物体及
其三视图的形状
例：补全图线
第五章 组合体

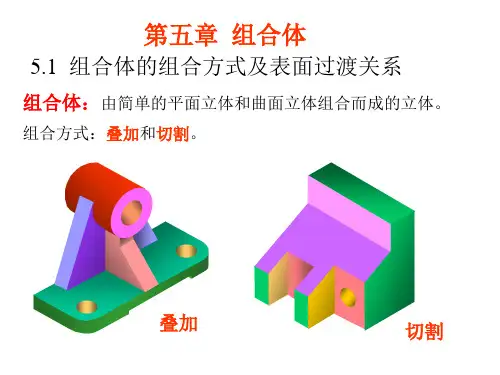

5.1 组合体的组合方式及表面过渡关系
组合体：由简单的平面立体和曲面立体组合而成的立体。
组合方式：叠加和切割。
叠加
切割
一、 叠加
（叠加的形式：贴合、表面相切、相交）
⒈ 贴合
两个基本体的表面互相贴合在一起。
柱面
无线
机械制图讲义之第五章_组合体
第五章组合体的视图及尺寸标注5.1三视图的形成及其特性一、三视图的形成第一角画法：将物体置于第一分角内，并使其处于观察者与投影面之间而得到正投影的方法。
GB4458.1-84《机械制图—图样画法》规定，绘制机械图样时，机件的图形采用第一角画法。
视图：根据有关标准和规定，用正投影法所绘制出的物体的图形。
机件的视图是按GB4458.1-84的规定绘制的。
主视图：由前向后投射所得的视图，亦即机件的正面投影。
通常反映机件的主要形状特征，反映机件的长和高。
俯视图：由上向下投射所得的视图，亦即机件的水平投影。
反映机件的长和宽。
左视图：由左向右投射所得的视图，亦即机件的侧面投影。
反映机件的宽和高。
二、三视图的特性主视图反映机件的长和高；俯视图反映机件的长和宽；左视图反映机件的宽和高。
因此，三视图的特性：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等，且前后对应。
5.2形体分析和线面分析一、形体分析和线面分析的基本概念把物体或机件假象分解为若干基本形体或组成部分，然后一一弄清它们的形状、相对位置及连接方式，以利于顺利地进行绘制和阅读组合体的视图，这种思考和分析的方法称为形体分析法。
结合线、面的投影分析，如分析物体的表面形状、物体上面与面的相对位置、物体的表面交线，以便进行绘制和阅读这些局部的形状，这种思考和分析的方法称为线面分析法。
二、组合体的组合方式组合体按其组合方式，可分为叠加和切割（包括穿孔）两类。
叠加包括叠合、相切和相交等。
（一）、叠加1、叠合叠合指两基本体的表面互相重合。
但要注意到：当两个基本体除叠合处外，没有公共的表面时，在视图中两个基本体之间有分界线；当两个基本体除叠合处外，还具有互相连接的表面（平面或曲面）时，在视图中两个基本体之间没有分界线。
2、相切相切是指两个基本体的表面（平面与曲面或曲面与曲面）光滑过渡。
相切处不存在轮廓线，在视图上一般不画分界线。
3、相交相交1、切割2、穿孔当基本体被穿孔后，也会产生不同形状的截交线或相贯线。
机械制图学习点津及巩固训练5-7章
第五章组合体视图◆知识结构框架叠加类相贴组合体的组合形式与外表连接关系：1、组合形式切割类 2、外表连接关系相切综合类相交棱柱截交线平面体截交线截交线棱锥截交线圆柱截交线形体外表交线曲面体截交线圆锥截交线圆球截交线 D≠d时的相贯线相贯线两圆柱垂直相交时的相贯线组合体 D=d时的相贯线叠加类组合体的投影画法组合体的投影画法切割类组合体的投影画法尺寸标注的根本要求组合体的尺寸注法尺寸基准与尺寸分类尺寸布置要求形体分析法识读组合体视图： 1、根本方法 2、读图步骤 3、补视图和补缺线线面分析法DOC.◆知识要点1、组合体的概念：由两个或两个以上的根本几何体构成的物体称为组合体。
2、组合体的组合形式：叠加型、切割型、综合型；外表连接形式：相贴、相切、相交。
3、截交线：由平面截切几何体所形成的外表交线。
求截交线的实质就是求截平面与立体外表一系列公有点的集合。
4、相贯线：两个几何体互相贯穿所形成的外表交线。
求相贯线的实质就是求两立体外表一系列公有点的集合。
求截交线和相贯线的作图步骤如下：⑴分析形体的外表性质，根据根本形体的投影，求出外表交线的特殊点，以确定外表交线的X围。
⑵选择适当的辅助平面，在特殊点之间的适当位置求出一定数目的一般点。
⑶根据外表交线在根本形体上的位置判断可见性。
⑷根据可见性的判断结果，依次光滑连接各点的同面投影，即得外表交线的投影。
5、组合体视图的画法：首选主视图。
用形体分析法画组合体视图就是将比拟复杂的组合体分解为假设干个简单的根本几何体，按其相互位置画出每个根本几何体的视图，将这些视图组合起来，即可得到整个组合体的视图。
6、形体分析法标注组合体尺寸就是将组合体分解为假设干个根本几何体后，逐个标出其定形尺寸与定位尺寸，然后标出组合体的总体尺寸。
通常容易遗漏的是定位尺寸，因此在标注和检查尺寸时应特别注意〔要求：正确、完整、清晰〕。
7、形体分析法看组合体视图就是通过形体分析法将组合体分解为假设干个根本几何体，分别想象出它们的形状，从而想象出整体形状。
机械制图第5章
第5章组合体 尺寸标注方法 5.3.3 尺寸标注方法 尺寸标注方法如下： (1) 进行形体分析, 选择尺寸基准。 在明确了视图中应标注哪些尺寸的同时, 还需要考虑尺寸 基准的问题。所谓尺寸基准,就是标注尺寸时所选择的起点, 即确定尺寸位置的几何元素--点、线、面。 基准一般可选组合体的对称平面、底面、重要端面以及回 转体的轴线等。如图5-5(a)所示轴承座的尺寸基准是: 以左右 对称面作为长度方向的基准; 以底板和支承板的后表面作为宽 度方向的基准; 以底板的底面作为高度方向的基准。
第5章组合体
第5章组合体
组合体的基础知识 5.1 组合体的基础知识 组合体三视图画法 5.2 组合体三视图画法 5.3 组合体三视图的尺寸标注 5.4 读组合体视图
第5章组合体
5.1 组合体的形体分析法
组合体的概念与类型 5.1.1 组合体的概念与类型 组合体的概念 1. 组合体的概念 任何复杂的形体都可以看成是由一些基本的形体(简称基 本体)按照一定的连接方式组合而成的。这些基本体包括棱柱、 棱锥、圆柱、圆锥、圆球和圆环等。由基本体组成的复杂形 体称为组合体, 如图5-1所示。
第5章组合体
图 5-6 常见结构的尺寸标注法
第5章组合体 (6) 尺寸标注要清晰。 标注尺寸时, 除了要求正确、完整外, 为了便于读图, 还要求标注得清晰。为保证尺寸的清晰性, 应注 意以下几点: ① 各基本形体的定形尺寸和相关联的定位尺寸应尽量集中 标注,并且应标注在反映形体特征和明显反映相对位置关系的视 图中。如图5-7所示, 垂直板的尺寸17、27、10、φ14、28应集中 标注在左视图中; 三角形肋板的尺寸12、 7应集中注在主视图中; 底板的尺寸43、35、34、18、R8、2×φ8应集中标注在俯视图 中。 底板与三角形肋板的定位尺寸5则应标注在反映位置关系 明显的主视图中。
画法几何与机械制图-第5章-组合体(重点-习题)
不完整的基本体的尺寸标注
SΦ
Φ
截交线 截交线
尺寸尽量标注在形状特征明显的视图上 直径尺寸宜标注在形状不反映圆的视图上
Φ
Φ
Φ
Φ
不好
好
尺寸尽量标注在形状特征明显的视图上
R 2-Φ5 R
缺口尺寸应标注 在反映其真形的 视图上
半径尺寸都应标注在显示 圆弧的视图上
当体的表面具有相贯线时，应标注产生相贯 线的两基本体的定形、定位尺寸。 × ×
形状特征视图 —最能反映物体形状特征的视图。
俯视图为形 俯视图为形 状特征视图 左视图为形 左视图为形 状特征视图
最能反映物体位置特征的那个视图。 最能反映物体位置特征的那个视图 位置特征视图 —最能反映物体位置特征的那个视图。
位置 特征 视图
位置 特征 视图
⒉ 注意反映形体之间连接关系的图线
标注定形、 标注定形、定位尺寸时应注意的问题
⒈ 基本体被平面截切时，要标注基本体的定 形尺寸和截平面的定位尺寸。
错误
正确
注意： 注意：不能在截交线上直接注尺寸！
标注具有斜截面或缺口的不完整的基本体的尺寸时， 应注出截平面的定位尺寸 截平面的定位尺寸，不能标截交线的尺寸 截平面的定位尺寸
Φ
Φ
注意：不能在截交线上直接标注尺寸！ 注意：不能在截交线上直接标注尺寸！
5.3 读组合体视图（读图方法） 读组合体视图（读图方法）
读图： 读图：根据物体的已给视图，想象出物体的空间形状。 一. 读图时需要注意的几个问题
1. 抓特征视图 1）形状特征视图：最清晰地表达物体形状特征的视图。 形状特征视图： 2）位置特征视图：最清晰地表达构成组合体的各形 位置特征视图： 体之间的相互位置关系的视图。
杨老记机械制图习题集--组合体视图完整答案-2022年学习资料
第34页5-8补画视图中的漏线-转到：第5章-组合体视图-退出
第34页5-8补画视图中的漏线-2.-转到：第5章-组合体视图-退出
第34页5-8补画视图中的漏线-3.-转到：第5章-组合体视图-退出
第34页5-8补画视图中的漏线-转到：第5章-组合体视图-退出
第34页5-8补画视图中的漏线-5.-转到：第5章-组合体视图-退出
第37页5-9根据已知的两视图，补画第三视图-转到：第5章-组合体视图-退出
第37页5-9根据已知的两视图，补画第三视图-转到：第5章-组合体视图-退出
第37页5-9根据已知的两视图，补画第三视图-6.-转到：第5章-组合体视图-退出
第34页5-8补画视图中的漏线-6.-转到：第5章-组合体视图-退出
第35页纟-续5-8补画视图中的漏线-转到：第5章-组合体视图-退出
第35页纟-续5-8补画视图中的漏线-转到：第5章-组合体视图-退出
第35页纟-续5-8补画视图中的漏线-转到：第5章-组合体视图-退出
第35页-续5-8补画视图中的漏线-10.-转到：第5章-组合体视图-退出
第35页纟-续5-8补画视图中的漏线-11.-转画视图中的漏线-12.-转到：第5章-组合体视图-退出
第36页纟-续5-8补画视图中的漏线-13.-转到：第5章-组合体视图-退出
第36页纟-续5-8补画视图中的漏线-14.-转到：第5章-组合体视图-退出
第31页5-5-已知主、俯视图，想象立体形状，找出对应的左视图-序号-2-6-7-4-转到：第5章-组合体 图-退出
第32页5-6标注下列组合体的尺寸-Φ45-36-65-R9-2X④9-转到：第5章-组合体视图-退出
第32页5-6标注下列组合体的尺寸-2.-4X07-27-18-转到：第5章-组合体视图-退出
《机械制图(机械类)(第2版)》电子教案 第五章组合体
形体分析法的实质是将组合体“‘化整为零”.即假想将一个复杂的 形体分解为若干个简单形体形体分析法是问、读组合体视图以及标注尺 寸的最基本方法 分析内容包括: (1)组合体的组合形式:切割、相加、综合 (2)组合体各组成部分的结构状况。 (3)组合体的表面关系:平齐、不平齐，相交、相切。 (4)组合体各组成部分之间的位置关系: 上、下、左、右、前、后
无论以何种方式构成的组合体.其形体间同一方向的相邻表面都可 以分为平齐、不平齐、相切和相交四种连接关系。形体间的表面连接关 系不同.其结合处的图线画法就不同
下一页 返回
5一1组合体的概述
(1)表面平齐画视图时.同一方向平齐的相邻表面间无分界线如图5-4所示 (2)表面不平齐若同一方向相邻表面不平齐则应在结合处画出分界线如图5一
上一页 返回
5一2画组合体三视图的方法和步骤
一、形体分析
画图前应首先对组合体进行形体分析.即分析该组合体的组合形式、 各基本形体的形状、相对位置、表面连接关系.组合体是否具有对称性等. 以便对组合体的整体形状有个总的印象。
二、选择主视图
画组合体的三视图.首先要确定主视图。主视图的选择原则是:应选 择最能反映该组合体形状特征和位置特征的视图作为主视图.同时还应考 虑尽可能减少其他视图中的虚线
上一页 返回
5-4组合体视图的尺寸标注
一、常用基本体的尺寸标注
常用基本体的尺寸标注已经形成固定的形式。
二、组合体尺寸标注
1.组合体尺寸标注基本要求 (1)正确。符合机械制图国家标准尺寸标注有关规定。 (2)完整。标注尺寸要完整.不能遗漏或重复。 (3)清晰尺寸布置整齐清晰.便于读图
下一页 返回
5-4组合体视图的尺寸标注
二、常见读图方式举例
无论以何种方式构成的组合体.其形体间同一方向的相邻表面都可 以分为平齐、不平齐、相切和相交四种连接关系。形体间的表面连接关 系不同.其结合处的图线画法就不同
下一页 返回
5一1组合体的概述
(1)表面平齐画视图时.同一方向平齐的相邻表面间无分界线如图5-4所示 (2)表面不平齐若同一方向相邻表面不平齐则应在结合处画出分界线如图5一
上一页 返回
5一2画组合体三视图的方法和步骤
一、形体分析
画图前应首先对组合体进行形体分析.即分析该组合体的组合形式、 各基本形体的形状、相对位置、表面连接关系.组合体是否具有对称性等. 以便对组合体的整体形状有个总的印象。
二、选择主视图
画组合体的三视图.首先要确定主视图。主视图的选择原则是:应选 择最能反映该组合体形状特征和位置特征的视图作为主视图.同时还应考 虑尽可能减少其他视图中的虚线
上一页 返回
5-4组合体视图的尺寸标注
一、常用基本体的尺寸标注
常用基本体的尺寸标注已经形成固定的形式。
二、组合体尺寸标注
1.组合体尺寸标注基本要求 (1)正确。符合机械制图国家标准尺寸标注有关规定。 (2)完整。标注尺寸要完整.不能遗漏或重复。 (3)清晰尺寸布置整齐清晰.便于读图
下一页 返回
5-4组合体视图的尺寸标注
二、常见读图方式举例
