泵的基础知识大全1
水泵基础必学知识点

水泵基础必学知识点
1. 水泵的工作原理:水泵通过旋转叶轮产生离心力,将液体引入泵体,并通过压力差将液体推出泵体,实现液体的输送。
2. 水泵的分类:常见的水泵有离心泵、柱塞泵、螺杆泵、自吸泵等。
根据用途和工作原理的不同,水泵还可分为给水泵、排水泵、清洁水泵、污水泵等。
3. 水泵的选型:在选择水泵时需要考虑液体的性质、流量需求、扬程
要求等因素。
根据这些需求来确定合适的水泵类型和规格。
4. 水泵的性能参数:常见的水泵性能参数有流量、扬程、功率、效率等。
这些参数反映了水泵的工作能力和效果。
5. 水泵的安装与维护:水泵的安装要求水平稳固,进出口管道连接牢固,且有足够的密封。
在使用过程中需要定期检查维护,如清理进出口、更换密封件、检修电机等。
6. 水泵的故障排除:水泵可能出现各种故障,如启动困难、流量减小、压力下降等。
故障排除需要根据具体情况进行检查,在检查时需要注
意安全措施。
7. 水泵的节能措施:水泵的运行主要消耗电能,因此节能对于降低运
行成本和保护环境都非常重要。
可以采取的节能措施包括选择高效水泵、优化系统设计、合理调整运行参数等。
8. 水泵的应用领域:水泵广泛应用于工农业生产和生活领域,例如给水、供暖、农田灌溉、污水处理、工业生产等。
不同应用领域需要不
同类型的水泵。
这些是水泵基础必学的知识点,希望对你有所帮助!。

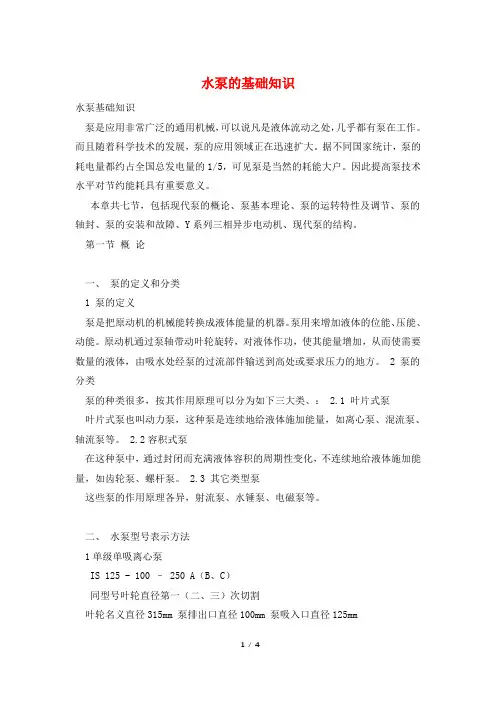

水泵的基础知识

水泵的基础知识水泵基础知识泵是应用非常广泛的通用机械,可以说凡是液体流动之处,几乎都有泵在工作。
而且随着科学技术的发展,泵的应用领域正在迅速扩大。
据不同国家统计,泵的耗电量都约占全国总发电量的1/5,可见泵是当然的耗能大户。
因此提高泵技术水平对节约能耗具有重要意义。
本章共七节,包括现代泵的概论、泵基本理论、泵的运转特性及调节、泵的轴封、泵的安装和故障、Y系列三相异步电动机、现代泵的结构。
第一节概论一、泵的定义和分类1 泵的定义泵是把原动机的机械能转换成液体能量的机器。
泵用来增加液体的位能、压能、动能。
原动机通过泵轴带动叶轮旋转,对液体作功,使其能量增加,从而使需要数量的液体,由吸水处经泵的过流部件输送到高处或要求压力的地方。
2 泵的分类泵的种类很多,按其作用原理可以分为如下三大类、: 2.1 叶片式泵叶片式泵也叫动力泵,这种泵是连续地给液体施加能量,如离心泵、混流泵、轴流泵等。
2.2容积式泵在这种泵中,通过封闭而充满液体容积的周期性变化,不连续地给液体施加能量,如齿轮泵、螺杆泵。
2.3 其它类型泵这些泵的作用原理各异,射流泵、水锤泵、电磁泵等。
二、水泵型号表示方法1单级单吸离心泵IS 125 - 100 – 250 A(B、C)同型号叶轮直径第一(二、三)次切割叶轮名义直径315mm 泵排出口直径100mm 泵吸入口直径125mm符合国际标准的单级单吸清水离心泵NB ( SB KQW DFW )150 – 350 (I) A (B C)格兰富水泵单级端吸泵(同IS)上海申宝单级单吸泵流量分类上海凯泉标准卧式单级泵叶轮名义直径上海东方卧式离心泵泵进(出)口直径2 单级单吸立式管道式离心泵DFG(KQL SBL ) 200 – 400 (I) A (B C)上海东方立式管道泵直(同上)上海凯泉立式管道泵叶轮名义直径上海申宝立式管道泵泵进出口直径 3 单级双吸中开离心清水泵250 S (Sh) 14 A(B)吸入口直径,mm 叶轮直径第一、二切割单级双吸清水离心泵扬程,m (从驱动端看,泵为顺时针方向旋转)从驱动端看,泵为逆时针方向旋转 4 多级清水离心泵D (DG) 100 – 20 X 5多级清水离心泵级数多级锅炉给水离心泵单级扬程,m流量,m3/h三、叶片泵的过流部件和结构形式1 叶片式泵的过流部件叶片式泵的主要过流部件有吸水室、叶轮和压水室(导叶)。
泵的基础知识

离心泵
离心泵的定义
利用靠装有叶片的叶轮高速旋转产生的离心力完成对 液体的压送的泵。
离心泵的发展历史
利用离心力输水的想法最早出现在列奥纳多·达芬奇所作的草图中。1689年,法国物理学 家帕潘发明了四叶片叶轮的蜗壳离心泵。但更接近于现代离心泵的,则是1818年在美国出现 的具有径向直叶片、半开式双吸叶轮和蜗壳的所谓马萨诸塞泵。1851~1875年,带有导叶的 多级离心泵相继被发明,使得发展高扬程离心泵成为可能。
注: 动力泵——主要是离心型——由径向力、动力提升
或动量变化形成压力。在离心泵中能量 连续地传给液体,根据叶轮的不同设计 产生径向的、轴向的或混合的液流。
变容泵——往复泵的每一冲程或转子泵的每一转都 将排出一定量的液体。通过交替改变或 置换一个或多个空腔中有限的液体体积, 使能量间歇脉动地增加。
1840~1850年,美国沃辛顿发明泵缸和蒸汽缸对置的,蒸汽直接作用的活塞泵,标志着现代 活塞泵的形成。19世纪是活塞泵发展的高潮时期,当时已用于水压机等多种机械中。然而随着需 水量的剧增,从20世纪20年代起,低速的、流量受到很大限制的活塞泵逐渐被高速的离心泵和回 转泵所代替。但是在高压小流量领域往复泵仍占有主要地位,尤其是隔膜泵、柱塞泵独具优点, 应用日益增多。
离心泵
离心泵
例如离心泵在W12-1油田的应用 离心泵
泵的基础知识

泵的基础知识
叶片式泵
离心泵
混流泵
旋涡泵
轴流泵
泵的基础知识
离心泵
泵的基础知识
旋涡泵
泵的基础知识
往复泵
泵的基础知识
往复泵
活塞泵
柱塞泵
泵的基础知识
齿轮泵
泵的基础知识
螺杆泵
泵的基础知识
蒸汽喷射泵
蒸汽喷射泵
泵的基础知识
3
离心泵
25
泵的基础知识
离心泵的工作原理
当电动机带动泵轴和叶轮旋转时,液体随 叶轮一起做圆周运动,在离心力的作用下 由叶轮中心向外周抛出﹐液体获得动能增 量。 在液体自叶轮中心抛出后,叶轮中心部分 造成低压区,于是液体不断被吸入。
泵的基础知识
轴流泵的分类
按泵轴方向分类:卧式泵、立式泵、斜式泵
卧式泵:轴水平放置,安装要求低 立式泵:前大型轴流泵大多为立式 斜式泵:轴介于垂直与水平之间安装
泵的基础知识
轴流泵的分类
按叶片调节方式分类:固定叶片泵、半调节叶片泵、全调节叶片泵
固定叶片泵:叶片与轮毂固定在一起,叶片不可调 半调节叶片泵:停机拆下叶轮后可调节叶片安装角 全调节叶片泵:有一套调节机构使泵在运转中可以调节叶片安装角,以适应
Pu mgH QgH
式中 ρ—泵输送液体的密度;Q—泵流量;H—扬程。
泵的基础知识
(5)泵效率(efficiency) 泵的轴功率和输出功率之差是泵内的损失功率。泵效率为泵输 出功率与泵轴功率之比,用符号η表示。 泵效率的表达式为 Pu 100 %
Pa
泵的基础知识
(5)汽蚀余量(net positive suction head) 泵入口处,单位质量液体所具有的超过该温度下饱和蒸汽压 (气化压力)的富裕能量,这是反映泵吸入性能的主要参数, 习惯用符号△h 表示,单位为m。国外称此为净正吸入压头,用 NPSH表示。 泵汽蚀余量越小,抗汽蚀性能越好。
油泵基础必学知识点

油泵基础必学知识点
1. 油泵的功能:将液体从储存设备中提取并输送至目标位置。
2. 油泵的工作原理:利用旋转运动将原动机的动力传递给液体,产生一定压力,使液体流动。
常见的工作原理有齿轮泵、叶片泵、螺杆泵等。
3. 油泵的分类:按用途可分为供油泵、润滑油泵、冷却泵等;按工作原理可分为齿轮泵、涡轮泵、柱塞泵等;按工作方式可分为手动泵、电动泵、液压泵等。
4. 油泵的结构组成:主要由泵体、泵轴、泵叶、泵腔、进出口阀门、密封装置等组成。
5. 油泵的选型:根据液体的输送量、压力要求、工作环境等因素,选用合适的油泵型号和规格。
6. 油泵的维护与保养:定期检查和更换液体,保持泵体清洁,检查泵轴和密封件的磨损情况,及时修复故障。
7. 油泵的故障排除:根据故障现象,采取相应的排查方法,包括检查电路是否正常、泵轴是否卡住、密封件是否磨损等。
8. 安全操作规范:使用油泵时应注意安全防护措施,如穿戴好防护装备,确保工作环境通风良好,避免泵体爆炸等意外事故发生。
9. 油泵的应用领域:广泛应用于石油、化工、冶金、电力、航空航天等行业,用于输送、供应和循环液体。

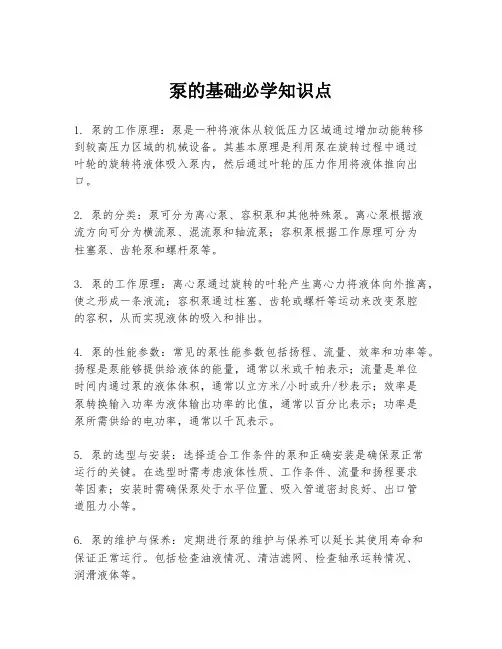

泵的基础必学知识点

泵的基础必学知识点1. 泵的工作原理:泵是一种将液体从较低压力区域通过增加动能转移到较高压力区域的机械设备。
其基本原理是利用泵在旋转过程中通过叶轮的旋转将液体吸入泵内,然后通过叶轮的压力作用将液体推向出口。
2. 泵的分类:泵可分为离心泵、容积泵和其他特殊泵。
离心泵根据液流方向可分为横流泵、混流泵和轴流泵;容积泵根据工作原理可分为柱塞泵、齿轮泵和螺杆泵等。
3. 泵的工作原理:离心泵通过旋转的叶轮产生离心力将液体向外推离,使之形成一条液流;容积泵通过柱塞、齿轮或螺杆等运动来改变泵腔的容积,从而实现液体的吸入和排出。
4. 泵的性能参数:常见的泵性能参数包括扬程、流量、效率和功率等。
扬程是泵能够提供给液体的能量,通常以米或千帕表示;流量是单位时间内通过泵的液体体积,通常以立方米/小时或升/秒表示;效率是泵转换输入功率为液体输出功率的比值,通常以百分比表示;功率是泵所需供给的电功率,通常以千瓦表示。
5. 泵的选型与安装:选择适合工作条件的泵和正确安装是确保泵正常运行的关键。
在选型时需考虑液体性质、工作条件、流量和扬程要求等因素;安装时需确保泵处于水平位置、吸入管道密封良好、出口管道阻力小等。
6. 泵的维护与保养:定期进行泵的维护与保养可以延长其使用寿命和保证正常运行。
包括检查油液情况、清洁滤网、检查轴承运转情况、润滑液体等。
7. 泵的故障排除与维修:泵可能出现各种故障,如漏水、低扬程、高温等。
根据故障原因进行排除和维修措施,如更换密封件、调整叶轮间隙、检修电机等。
以上是泵的基础必学知识点,了解这些知识可以帮助你更好地理解泵的工作原理和运行过程,有助于选择合适的泵、正确安装和维护泵设备。
泵的基础知识 (1)

二、泵的通用工作原理一、离心泵的主要性能参数:流量Q,m3/s扬程H,m转速n,r/min功率:有效功率P u;轴功率P a,单位是W或KW效率: η= P u / P a二、对泵的主要性能参数逐项解释(1)流量Q泵在单位时间内由泵出口排出液体的体积量,单位一般为m3/h 或m3/s。
也有用质量流量表示,如kg/s等。
泵的理论流量主要取决于泵的结构(单吸或双吸)、尺寸(主要为叶轮的直径和叶片的宽度)和叶轮转速等。
(2)关于泵的扬程离心泵的扬程又称为泵的压头,指单位重量的液体所获得的能力,用H表示,单位为m。
泵的扬程大小取决于泵的结构(如叶轮直径大小、叶片弯曲情况)、转速、流量、液体的粘度等有关联。
(3)转速泵轴单位时间内的转数,r/min,用n表示。
(4)泵的有效功率P u单位时间内泵输送出的液体获得的有效能量,单位W或kW。
泵的功率通常指输入功率,是指原动机传到泵轴上的功率,也称轴功率,用P表示,单位W或kW。
(5)效率η由于泵在运转时存在一定的损失,如容积损失(泵的泄露)、水力损失(由于液体在泵壳、叶轮内流向及流速改变、产生冲击和摩擦引起)和机械损失(泵轴与轴承、泵轴与填料、液体与叶轮盖板之间摩擦等)。
原动机给泵轴转动所作的功,在运行过程中不能被液体完全利用,反映出泵的效率η。
三、什么是泵的气蚀现象?液体汽化时的压力为饱和蒸汽压力,液体汽化压力和温度有关,温度越高,气体分子运动越快,汽化压力越大,如20℃时常温清水的汽化压力为223.8Pa,100 ℃为一个大气压(101296Pa)。
液体在一定温度下,降低压力至该温度下的汽化压力时,液体便产生气泡,产生气泡的现象为气蚀泵在运转时,在过流部件的局部区域(通常是叶轮叶片进口稍后的某个区域),抽送液体的绝对压力低于当时温度下的汽化压力时,液体便在该处产生汽化,形成气泡并向前推进到某处高压时,气泡破裂,液体质点以高速填充气穴,发生互相撞击,在过流部件的金属壁上因水击导致失效破坏,这种现象因气蚀导致泵的严重破坏,其现象称为泵的气蚀现象。
[全]水泵的基础知识
![[全]水泵的基础知识](https://img.taocdn.com/s3/m/89e0cf2f770bf78a6429549d.png)
水泵的基础知识第一节水泵用途及分类一、定义和用途泵是一种抽送能量液体的机械。
就是把原动机的机械能转换为所抽送液体位能的机器。
它在动力机械的带动下,能把液体从低处抽送到高处或远处,为生产服务。
泵能抽送水、油、酸碱溶液、液态金属、纸浆、泥浆等。
用于抽水的泵叫水泵,又叫抽水机。
水泵用于农业灌溉和排涝,提高了农业抗御自然灾害的能力,可增产、保收、并为农业实现机械化、水利化提供了物质条件。
二、分类和型号泵的种类很多,以转换能量的方式来分,通常分为有转子泵和无转子泵两种。
前一类是靠高速旋转或往复运动的转子把动力机的机械能量转变为提升或压送流体的能量,如叶片泵、容积泵、漩涡泵;后一类则是靠工作流体把工作能量转换为提升或压送流体的能量,如水锤泵、射流泵、内燃泵、空气扬水机等。
但在农业排灌、排涝工作中,用得最多的还是叶片泵。
常用水泵基本类型如下:三、型号表示方法我国大中型泵站,目前用到的水泵有:IS型单级离心泵、S(SH)型单级双吸离心泵、1200LW型立式蜗壳离心泵、1700ZLB型立式轴流泵几种型号。
真空泵主要以SZ-1、2型为主。
1单极单吸离心泵2单级双吸中开离心清水泵3立式离心泵4立式轴流泵5真空泵第二节水泵基本工作原理一、离心泵1离心泵的工作原理离心泵的种类很多,但工作原理相同,构造大同小异。
其主要工作部件是旋转叶轮和固定的泵壳(图2-1)。
叶轮是离心泵直接对液体做功的部件,其上有若干后弯叶片,一般为4~8片。
离心泵工作时,叶轮由电机驱动作高速旋转运动(1000~3000r/min),迫使叶片间的液体也随之作旋转运动。
同时因离心力的作用,使液体由叶轮中心向外缘作径向运动。
液体在流经叶轮的运动过程获得能量,并以高速离开叶轮外缘进入蜗形泵壳。
在蜗壳内,由于流道的逐渐扩大而减速,又将部分动能转化为静压能,达到较高的压强,最后沿切向流入压出管道。
在液体受迫由叶轮中心流向外缘的同时,在叶轮中心处形成真空。
泵的吸入管路一端与叶轮中心处相通,另一端则浸没在输送的液体内,在液面压力(常为大气压)与泵内压力(负压)的压差作用下,液体经吸入管路进入泵内,只要叶轮的转动不停,离心泵便不断地吸入和排出液体。
机泵的基本知识

以下被认为是无)。
▪
(10)灰分和硫酸灰分
▪
灰分是指在规定条件下,灼烧后剩下的不燃烧物质。灰分的组成一般认为是一
些金属元素及其盐类。灰分对不同的油品具有不同的概念,对基础油或不加添加剂
的油品来说,灰分可用于判断油品的精制深度。对于加有金属盐类添加剂的油品
(新油),灰分就成为定量控制添加剂加入量的手段。国外采用硫酸灰分代替灰分。
▪
2、:又叫双吸泵,即叶轮两侧都有一个进水口。它的流量比单吸式泵大一倍,可以近似看作是二
个单吸泵叶轮背靠背地放在了一起。
▪ 三、按泵壳结合缝形式来分类
▪
1、水平中开式泵:即在通过轴心线的水平面上开有结合缝。
▪
2、垂直结合面泵:即结合面与轴心线相垂直。
▪ 四、按泵轴位置来分类
▪
1、卧式泵:泵轴位于水平位置。
这种密封属于流体动压反输型 密封,工作时依靠轴旋转密封元 件产生流体动反压阻止气体或 液体介质向外泄漏达到密封功 能。
填料密封和机械密封的优缺点
▪ 填料密封和机械密封的选择,主要看其工况条件 如何。 1 填料密封: 结构简单、价格便宜、维修方便,但泄漏量大、 功率损失大。因此,填料密封用于输送一般介质, 如水;不适用于石油及化工介质,特别是不能用 在贵重、易爆和有毒介质中。 2 机械密封: 密封较好,泄漏量很少,寿命长,但价格贵,加 工安装维修保养比一般密封要求高。机械密封适 用于输送石油及化工介质,可用于各种不同粘度、 强腐蚀性和含颗粒的介质。
水泵必学知识点总结

水泵必学知识点总结1. 水泵的工作原理水泵的工作原理可归纳为靠机械运动来改变液体的动能和静能的转换过程。
在水泵运行时,其叶轮旋转,通过离心力将液体吸入并排出,从而实现液体的输送。
叶轮的旋转速度、叶片的形状和数量以及叶轮和泵壳之间的间隙大小会影响水泵的工作效率和性能。
2. 水泵的分类根据不同的工作原理和用途,水泵可以分为多种类型。
最常见的包括离心泵、柱塞泵、真空泵等。
离心泵是最常见的泵,它适用于输送清水、污水、化工液体等。
柱塞泵常用于高压和高粘度液体输送,真空泵则适用于创建真空环境。
3. 水泵的选型选择合适的水泵对于工程项目的顺利进行至关重要。
在选型时,需要考虑液体的性质、输送的流量和扬程以及工作环境等因素。
不同类型的水泵适用于不同的工作条件,选型不当会导致运行效率低下、能耗增加等问题。
4. 水泵的安装和维护水泵的安装和维护是保证其正常运行的关键环节。
在安装水泵时,需要确保泵体与基座连接牢固、叶轮与泵壳间隙合适、以及进出口管道的安装正确。
在日常维护过程中,需要定期清洁水泵、检查泵体和机械密封部件的磨损情况,并及时更换易损件以延长水泵的使用寿命。
5. 水泵的故障排除水泵在长期使用中会出现各种故障,如泄漏、噪音、振动等。
对于不同类型的故障,需要采取相应的故障排除措施。
比如,在发现泵体漏水时,可能是机械密封磨损引起的,需要及时更换;当水泵出现噪音和振动时,可能是叶轮失衡或轴承损坏,需要进行动平衡或更换轴承。
综上所述,水泵是一种重要的液体输送设备,在工业生产和生活中有着广泛的应用。
掌握水泵的工作原理、分类、选型、安装和维护方法以及故障排除技巧对于提高水泵的使用效率和延长其使用寿命至关重要。
希望本文能够为读者提供一些有用的水泵知识,增强对水泵的了解和应用能力。
泵的基础知识大全

泵的基础知识1、流量Q流量是泵在单位时间内输送出去的液体量(体积或质量)。
体积流量用Q表示,单位是:m3/s,m3/h,l/s等。
质量流量用Qm表示,单位是:t/h,kg/s等。
质量流量和体积流量的关系为:Qm=ρQ式中ρ——液体的密度(kg/m3,t/m3),常温清水ρ=1000kg/m3。
2、扬程H扬程是泵所抽送的单位重量液体从泵进口处(泵进口法兰)到泵出口处(泵出口法兰)能量的增值。
其单位是m,即泵抽送液体的液柱高度。
单位重量液体通过泵所获得的能量叫扬程。
泵的扬程包括吸程在内,近似为泵出口和入口压力差。
扬程用H表示,单位为米(m)。
泵的压力用P表示,单位为Mpa(兆帕),H=P/ρ.如P为1kg/cm2,则H=10m1Mpa=10kg/c m2, H=(P2-P1)/ρ(P2=出口压力P1=进口压力)3、转速n转速是泵轴单位时间的转数,用符号n表示,单位是r/min。
4、汽蚀余量汽蚀余量又叫净正吸头,是表示汽蚀性能的主要参数。
泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体,汽化的气泡在液体质点的撞击运动下,对叶轮等金属表面产生剥蚀,从而破坏叶轮等金属,此时真空压力叫汽化压力,汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。
单位用米标注。
吸程即为必需汽蚀余量Δh:即泵允许吸液体的真空度,亦即泵允许的安装高度,单位用米。
吸程=标准大气压(10.33米)-汽蚀余量-安全量(0.5米)标准大气压能压管路真空高度10.33米。
例如:某泵必需汽蚀余量为4.0米,求吸程Δh?解:Δh=10.33-4.0-0.5=5.83米5、功率和效率泵的功率通常是指输入功率,即原动机传支泵轴上的功率,故又称为轴功率,用P表示;泵的有效功率又称输出功率,用Pe表示。
它是单位时间内从泵中输送出去的液体在泵中获得的有效能量。
因为扬程是指泵输出的单位重液体从泵中所获得的有效能量,所以,扬程和质量流量及重力加速度的乘积,就是单位时间内从泵中输出的液体所获得的有效能量——即泵的有效功率:Pe=ρgQH(W)式中ρ——泵输送液体的密度(kg/m3);Q——泵的流量(m3/s);H——泵的扬程(m);g——重力加速度(m/s2)。
泵的基础知识

泵的基础知识一、什么是泵? 泵是传输介质或使介质增压的机械。
它将原动机的机械能或其他外部能量传送给介质,使介质能量增大。
泵首要用来传输水、油、酸碱液、乳化液、悬乳液与液态金属等介质,也可传输液、汽混合物及含悬浮固体物的介质。
泵通常可按运转工作原理分为容积式泵、动力式泵与其他型号泵三类。
除按运转工作原理分类外,还可按其他办法分类与命名。
如,按驱动办法可分为电动泵与水轮泵等;按构造可分为单级泵与多级泵;按应用可分为锅炉给泵与计量泵等;按传输介质的特性可分为泵、油泵与泥浆泵等。
泵的各个性能参数之间出现着一定的相互依赖变化关系,可以画成曲线来表达,称为泵的特性曲线,每一台泵都有自己特殊的特性曲线。
二、泵的定义与历史来源传输介质或使介质增压的机械。
广义上的泵是传输流体或使其增压的机械,包含某些传输汽体的机械。
泵把原动机的机械能或其他能源的能量传给介质,使介质的能量增大。
水的提高较之人类生活与制造都十分关键。
古代已有各种提水器具,如埃及的链泵(前17世纪)、中国的桔槔(前17世纪)、辘轳(前11世纪)、水车(公元1世纪) ,及其公元前3世纪古希腊阿基米德发明的螺旋杆等。
公元前200年左右,古希腊工匠克特西比乌斯发明了最原始的活塞泵-灭火泵。
早在1588年就有了有关4叶片滑片泵的记载,以后陆续出现了其他各种回转泵。
1689年,法国的D.帕潘发明了4叶片叶轮的蜗壳离心水泵。
1818年,美国出现了具有径向直叶片、半开式双吸叶轮与蜗壳的单级离心水泵。
1840~1850年,美国的H.R.沃辛顿发明了泵缸与蒸气缸对置的蒸气直接用处的活塞泵,标志着现代活塞泵的造成。
1851~1875年,带有导叶的多级离心水泵相继发明,使发展高泵扬程离心水泵成为可能。
随后,各种泵相继问世。
随着各种先进技术的使用,泵的效率逐步提升,性能范畴与使用也日渐扩大。
三、泵的分类依据泵的类型较多,按运转工作原理可分为:①动力式泵,又叫叶轮式泵或叶片式泵,依靠转动的叶轮对介质的动力用处,把能量连续地传递给介质,使介质的动能(为主)与压头能增大,随后经过压出室将动能转换为压头能,又可分为离心水泵、轴流泵、部分流泵与旋涡泵等。
泵的基础知识讲义资料

泵的基础知识§1.1 泵的定义、分类及用途一.泵的定义泵是一种转换能量的通用机器,它把原动机的机械能转换为它所抽送液体的能量。
液体的能量包括位能,压力能和速度能。
所以通过泵的转换,泵输送液体增加的能量为:几何位置抬高或压力增大或速度提高。
二.泵的分类泵的种类很多,按其作用原理可分为如下三大类:1.叶片式泵叶片式泵也叫动力式泵,这种泵是连续地给液体施加能量,如离心泵、混流泵(斜流泵)、轴流泵等(本公司目前生产的泵类均为叶片泵)。
2.容积式泵在这种泵中,通过封闭而充满液体容积的周期性变化,不连续地给液体施加能量,如活塞泵、齿轮泵、螺杆泵等。
3.其它类型泵这些泵的作用原理各异,如射流泵、水锤泵、电磁泵等。
泵的详细分类见表1.1.1所示。
三.泵的用途泵是一种通用机械,种类很多,应用极广,可以说,在国民经济各部门中,凡是有液体流动的地方,就有泵在工作,其主要应用范围:农业排灌,石油化工,动力工业,城市给排水,采矿和船舶工业等。
表1.1.1 泵的分类现以动力工业中的火力发电为例,说明泵的应用。
发电是一个汽水循环过程,锅炉把水烧成蒸汽推动汽轮机旋转带动发电机发电。
其中,从加热器向锅炉供水的是锅炉给水泵。
从汽轮机出来的废汽到冷凝器冷凝成水,冷凝泵将冷凝水打入加热器进行再次循环。
冷凝器用的冷却水是由循环水泵给的。
锅炉排灰用的是灰渣泵。
图1.1—1是火电厂用泵示意图。
图1.1—1 泵在火力发电厂中的应用各种用途使用泵的形式见表1.1.2。
表1.1.2 各种用途使用泵的形式§1.2 泵的工作原理离心泵、混流泵(斜流泵)、轴流泵工作原理简述。
一.离心泵泵在离心力的作用下抽吸液体(与旋转雨伞水滴飞出原理相同)。
二.轴流泵叶轮旋转时,叶片翼型产生升力,在升力的作用下抽吸液体,(与飞机机翼产生升力的原理相同)。
三.混流泵(斜流泵)在一部分离心力和一部分升力作用下抽吸液体。
离心泵混流泵(斜流泵)轴流泵图1.2—1§1.3 泵的基本参数及特性曲线一.泵的基本参数1. 流量Q流量:泵在单位时间内排出液体的数量。
泵的基础知识,常见问题及注意事项

泵类基础知识1.什么叫泵答:通常把提升液体、输送液体和使液体增加压力的机器统称为泵。
2.泵根据工作原理结构分几类其内容包括哪些答:⑴容积泵:利用工作容积周期性变化来输送液体,如活塞泵、柱塞泵、隔膜泵、齿轮泵、滑片泵、螺杆泵等。
⑵叶片泵:利用叶片和液体相互作用来输送液体,如离心泵、混流泵、轴流泵、漩涡泵等。
⑶其它类型泵:包括只改变液体位能的泵,如水车等;利用流体能量来输送液体的泵,如射流泵、水锤泵等。
3.什么叫泵流量其单位有哪些答:流量又叫排量、扬水量等,是泵在单位时间内排出液体的数量。
有体积单位和重量单位两种表示方法。
体积流量用Q表示,单位为米³/秒、米³/时和升/秒等。
重量流量用G表示,单位为吨/时、公斤/秒等。
重量流量和体积流量的关系为:G=γ·Q式中:γ——液体重度(kg/m³)4.什么叫泵的扬程其单位有哪些答:单位重量的液体通过泵后所获得的能量俗称为扬程,又叫总扬程或全扬程。
其单位是米液柱,1米液柱=cm²5.离心泵的流量与扬程是什么关系答:Q大 H小,Q小 H大即流量增大,扬程降低;反之流量减少,扬程增大。
6.离心泵扬程在数值上究竟等于什么我们知道单位重量的液体通过泵后所获得的能量称为扬程,如果不考虑吸入管和排出管的摩擦损失h排及h吸的话,那么泵的扬程在数值上就等于该泵能提升的液体的高度H1+H2,另外泵的扬程H也可以通过泵的出口压力PC与入口压力PB之差来求得。
H=(PC -PB)/γ米液柱式中:H-泵的扬程γ-液体重度,kg/m37.什么叫功率其单位表现型式是答:离心泵功率是指离心泵的轴功率,即原动机传给泵的功率。
其单位用N表示,单位为千瓦,有时也用马力。
1KW=马力8.什么叫离心泵的轴功率答:离心泵的功率是指离心泵的轴功率,即原动机传给泵的功率,用N表示。
单位为千瓦或马力。
9.根据泵轴功率,如何选用电机功率答:N电=K·N轴,式中K为安全系数(一般为~)。
泵的入门知识

Q1/Q2=D1/D2 ,H1/H2=(D1/D2 )2 ,P1/P2 =(D1/D2 )3
3、应用: ①当所需Q、H低于已有泵性能,或出厂试验或运
行中Q、H偏高,可切割叶轮外径方法解决。但各 种泵叶轮且各有一定范围,超出范围其效率明显降 低;
②通过切割叶轮外径可扩大泵的应用范围
1、输送介质的物理化学性能; 2、工艺参数; 3、现场条件。
(二)、泵类型选择
离心泵结构简单、输液无脉动,流量调节简单,因此除 以下情况外,应尽可能选用离心泵。
1、扬程很低,流量很大时,选用轴流泵或混流泵; 2、介质黏度较大时(650~1000m3/s),可选用螺杆泵
或往复泵; 3、介质含气量大于5%,流量较小,黏度小于37mm2/s
二、泵的基本材料
(一)、金属材料 常用:1、铸铁
2、铸钢 3、有色金属 (二)非金属材料 常用:石墨、聚四氟乙烯、丁晴橡胶、石棉等。
三、水泵结构及主要配件
(一)、泵的结构 1、泵盖 2、泵体 通常由铸铁、铸钢、碳钢、不锈钢制造,
要求外表美观,流道光滑;通常采用树脂沙 锻造。
3、叶轮 材质有铸铁、铸钢、不锈钢、铜、耐
开关柜,GCS系列
旋
低压抽出式开关柜 启式止回阀,复合式排气阀
冶金矿山 行业
隔膜泵,螺杆 泵,齿轮泵,柱 塞泵,计量泵,
磁力驱动泵
配套控制柜
配套阀门
市政
三大系统 泵产品
控制柜
阀门
城市供水 系统
SLS,SLW, SLD,DL ,SLOW, S
LEC系列控制柜,LBP系 列
变频控制柜,MNS系列 低
压开关柜,GCS/GCK系 列低压抽出式开关柜。
η= Ne/N
泵的基础知识大全

泵的基础知识大全一、什么是泵?泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体,使液体能量增加。
泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体,也可输送液、气混合物及含悬浮固体物的液体。
泵通常可按工作原理分为容积式泵、动力式泵和其他类型泵三类。
除按工作原理分类外,还可按其他方法分类和命名。
如,按驱动方法可分为电动泵和水轮泵等;按结构可分为单级泵和多级泵;按用途可分为锅炉给水泵和计量泵等;按输送液体的性质可分为水泵、油泵和泥浆泵等。
泵的各个性能参数之间存在着一定的相互依赖变化关系,可以画成曲线来表示,称为泵的特性曲线,每一台泵都有自己特定的特性曲线。
二、泵的定义与历史来源输送液体或使液体增压的机械。
广义上的泵是输送流体或使其增压的机械,包括某些输送气体的机械。
泵把原动机的机械能或其他能源的能量传给液体,使液体的能量增加。
水的提升对于人类生活和生产都十分重要。
古代已有各种提水器具,如埃及的链泵(前17世纪)、中国的桔槔(前17世纪)、辘轳(前11世纪)、水车(公元1世纪),以及公元前3世纪古希腊阿基米德发明的螺旋杆等。
公元前200年左右,古希腊工匠克特西比乌斯发明了最原始的活塞泵-灭火泵。
早在1588年就有了关于4叶片滑片泵的记载,以后陆续出现了其他各种回转泵。
1689年,法国的D.帕潘发明了4叶片叶轮的蜗壳离心泵。
1818年,美国出现了具有径向直叶片、半开式双吸叶轮和蜗壳的离心泵。
1840~1850年,美国的H.R.沃辛顿发明了泵缸和蒸汽缸对置的蒸汽直接作用的活塞泵,标志着现代活塞泵的形成。
1851~1875年,带有导叶的多级离心泵相继发明,使发展高扬程离心泵成为可能。
随后,各种泵相继问世。
随着各种先进技术的应用,泵的效率逐步提高,性能范围和应用也日渐扩大。
三、泵的分类依据泵的种类繁多,按工作原理可分为:①动力式泵,又叫叶轮式泵或叶片式泵,依靠旋转的叶轮对液体的动力作用,把能量连续地传递给液体,使液体的动能(为主)和压力能增加,随后通过压出室将动能转换为压力能,又可分为离心泵、轴流泵、部分流泵和旋涡泵等。
水泵基础知识概论

2、泵体
• 泵体分为进水接管,螺旋型压水室和出水接管,它们与 叶轮一起组成了水泵的过水流道。进水接管的作用是把 水引向叶轮,其形状为渐缩的锥形管。壳体形状如蜗牛 ,通常称之为涡壳。出水接管是一个断面逐渐扩散的锥 形管。泵体大多是用铸铁制造。
• 3、口环
• 也叫减漏环,承磨环。水泵旋转运动时,转动的叶轮与 静止的泵壳之间必须留有一定的间隙。间隙太大使漏水 量增加并使水泵入口处的水流条件恶化,降低水泵的效 率。太小又会造成机械上的磨损事故。为了便于安装和 维护,一般在叶轮进口处的泵壳上镶装一个金属圆环, 这个圆环就叫口环,磨损后可以更换。
二、单级单吸离心泵
• 单级单吸离心泵结构简单,使用维护方便。扬程较高,流量 较小。按照泵体结构,可分为悬臂式、悬架式、后开门式和 直连式。 • 1、悬臂式泵:主要由泵盖、泵体、叶轮、轴和托架等组成。 泵轴一端在托架内用滚动轴承支承,另一端安装叶轮。泵体 呈涡型,与泵盖形成叶轮的工作室,泵底座和轴承体(即托 架)连成一体,叶轮与泵体均悬臂在外。 • 2、悬架式泵:悬架式泵的底座与泵体连成一体,轴承体(即悬 架)悬出在外,因而其重量较轻,水泵零件较少。 • 3、后开门式泵:与普通悬臂式和悬架式不同的是泵盖不在泵 体的前端,而在后端与轴承体连成一体,这样在检修时,无 需拆卸进出水管就可将轴和叶轮取出,所以拆装很方便。 • 4、直连式泵:直连式泵省去了悬架式泵的泵轴、轴承、托架 、连轴器、底座等零件,泵盖和泵体铸成一体,叶轮从泵后 面装入泵体,电动机与泵同轴或加一连接轴。这种泵结构简 单紧凑,外形小,重量轻、、从转换能量的方式来分,通常可分为有 转子泵和无转子泵两大类。
