(华科)液压与气压传动 离线作业

作业11．什么是液压传动？答：以液体为工作介质，利用液体的压力能来传递力和速度。

2．液压传动系统由哪几部分组成？答：（1）动力元件（液压泵）（2）执行元件（液压马达、液压缸）（3）控制元件（液压阀）（4）辅助元件（管道、管接头、油箱和滤油器）。

（5）工作介质。

3．在液压传动中有哪两个基本参数？答：（1）负载决定压力（2）流量决定速度作业21.液压系统的压力和执行元件的运动速度分别取决于什么？答：（1）液压系统中负载决定压力。

（2）执行元件中流量决定速度。

2.按照我国国家标准的规定：牌号为“N32”液压油，“32”表示什么？答：数字表示该液压油在40摄氏度时的运动粘度，32就表示40摄氏度时该液压油运动粘度为323.液体在管道内流动时存在哪两种流动状态？答：层流和湍流作业31．液压泵主要有哪几种？答：（1）按其结构形式分为齿轮泵、叶片泵、柱塞泵和螺杆泵；（2）按泵的流量能否调节，分为定量泵和变量泵；（3）按泵的输油方向能否改变，分为单向泵和双向泵。

2．液压系统的工作温度升高后，对液压泵的工作性能有什么影响？答：液压油的标号是在40℃下定义的温度越高，其运动粘度越高粘度越高，泵的内泄越大。

3. 如何消除齿轮泵的困油现象？答：在前后盖板或浮动轴套上开卸荷槽。

4. 常见的变量泵有哪些？答：（1）叶片泵；（2）径向柱塞泵；（3）轴向柱塞泵。

作业41.斜盘式轴向柱塞泵的三对运动摩擦副是什么？答：（1）柱塞与缸体；（2）滑靴与斜盘；（3）缸体与配流盘。

2.轴向柱塞泵如何实现变量？答：这样的容积泵，只能靠调转速来控制流量，但柱塞泵还可以通过控制柱塞的行程来控制流量，比如变普通的计量泵。

3.液压泵的排量V=50cm3/r，转速n=1500r/min，容积效率ηv=0.98，求泵的输出流量q。

答：q= nVηv/60=（50*1500*0.98）/60=1225cm3/s作业51．液压装置的执行机构通常有哪些？答：（1）液压马达：液压马达是将液压能转换为机械能，实现连续地旋转运动。

输出转矩和转速。

（2）液压缸：液压缸是将液压能转变为机械能，用来实现直线往复运动的执行元件2．液压马达的起动性能用什么来描述？答：液压马达的起动性能主用用起动扭矩和起动机械效率来描述。

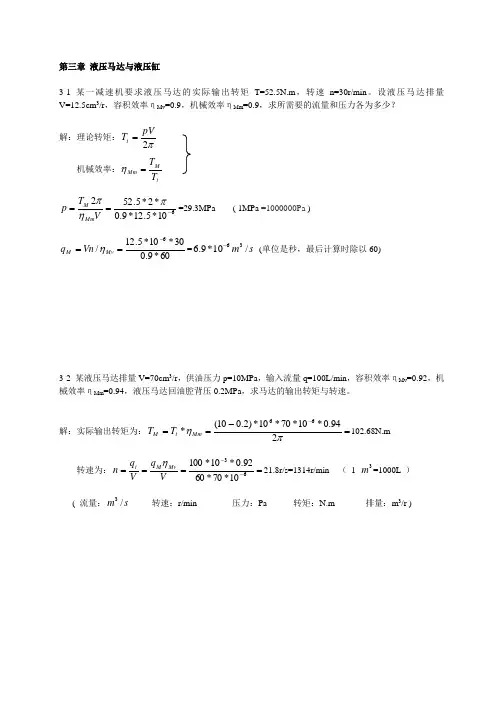

2．液压马达的转速n=1200r/min，排量V=84cm3/r，容积效率ηv=0.95，求液压马达所需的供油流量q。

答：q=nV/ηv=1200*84/0.95=106.1l/min3．液压缸为什么要设置缓冲装置？答：在运动速度较高和运动部件的质量较大时，防止活塞在行程终点与缸盖和缸底发生碰撞，引起冲击，损坏液压缸。

作业61．液压控制阀按用途分为哪几类？答：液压控制阀按用途分类：压力控制阀、流量控制阀、方向控制阀2．液压控制阀按控制方式分为哪几类？答：液压控制阀按控制方式分类：开关阀、比例阀、伺服阀、数字阀。

3．直动式溢流阀和先导式溢流阀哪个的定压精度高？答：先导式溢流阀的定压精度高，因为先导式溢流阀将控制压力的流量与主溢流量分开，从而减少了弹簧力变化以及液动力等对所控制压力的干扰。

作业71．用溢流阀在系统的回油路中产生的背压大小与流量大小有关吗？答：溢流阀做背压阀，背压大小只与弹簧调节力有关，与流量无关。

2．用节流阀在系统的回油路中产生的背压大小与流量大小有关吗？答：节流阀做背压阀，背压与流量有关，因为此时依靠节流阀前后的压差（压力降）产生背压，而相同通径时，流量越大，压差越大。

3．减压阀可分为哪三种？答：（1）定值减压阀；（2）定差减压阀；（3）定比减压阀。

作业81．流量控制阀包括哪些？答：流量控制阀包括：节流阀、调速阀、旁通调速阀和分流集流阀。

2．调速阀是由什么串联而成的？答：调速阀是由定差减压阀和节流阀串联而成的组合阀，节流阀调节通过的流量，定差阀自动补偿负载变化的影响，使节流阀前后的压差为定值，消除了负载的影响。

3．什么是方向控制阀？答：方向控制阀是用来改变液压系统中各油路之间液流通断关系的阀类。

作业9在H、O、M、K和Y型机能中1．哪些能实现泵的卸荷？答：H、M、K型能实现泵的卸荷。

2．哪些能实现执行元件的浮动？答：H、Y型能实现执行元件的浮动。

3．哪些在短时间内能锁定执行元件位置？答：O、M型在短时间内能锁定执行元件位置。

作业101．什么是节流调速回路？答：用流量控制阀改变输入执行元件流量实现调速的回路称为节流调速回路。

2．什么是容积调速回路？答：通过改变泵或马达排量来进行调速的调速方法。

3．气动三联件由什么组成？答：气动三联件由过滤器、减压阀和油雾器三部分组成。

综合作业一一、填空题1．液压传动装置由___________、___________、___________和___________等组成。

液压系统的工作压力取决于__________。

2．按照我国国家标准规定：牌号为“N46”液压油，“46”表示是该种类的液压油在______℃时的________粘度是_________（cS t），换算成________粘度约为________（Pa.s）。

（假定油的密度为900kg/m3）3．液压泵常用的型式有________、________和___________。

1．液压泵、执行元件、控制元件、液压辅件、工作液、负载2．40、46、动力、0.04143．齿轮泵、叶片泵、柱塞泵二、简答题液压系统的工作温度升高后，对液压泵的工作性能有什么影响？答：工作温度升高，使油液的粘度降低，系统各元件的泄漏增大，系统总的容积效率降低。

三、计算题=0.98，总效率η=0.85，求泵在输出液压泵的排量V=50cm3/r，转速n=1500r/min，容积效率ηv压力p=32MPa时，泵的输出流量q和输入功率P各为多少？解：（1）泵的输出流量：q=nVηv=50*10-6*1500*0.98=7.35*104mlml/min=73.5L/min =1.225*10-3m3/s（2）输入功率：P=pq/ η=(32*103*1.225*10-3)/0.85=46.12KW综合作业二一、填空题1．液压控制阀按用途分类有____________、____________和____________；按控制方式分有四大类：____________和____________都可以依据输入信号的变化规律连续地成比例地控制液压系统中的压力和流量的阀类，一般说来前者比后者的控制精度要高；借助手轮、凸轮和开关电磁铁等来实现液流通路的开关，定值地控制液流的压力和流量的阀类属__________类；__________是用数字直接控制的液压阀类。

2．滑阀式换向阀的滑阀机能表示滑阀在________时的各油口的连通方式。

在H、O、M、K和Y等型机能中，______、______和______型机能能实现泵的卸荷；______和______型机能能实现执行元件的浮动；对于在短时间内需要锁定执行元件位置的情况下可以选用__ ____型和______型机能。

3．节流调速回路用定量泵供油，用流量阀即__________或__________改变进入执行元件的流量使之变速。

依据流量阀在回路中的位置不同，分为________________、______________和__________________等三种回路。

4．通过改变泵或马达的排量来进行调速的方法称为__________________，这种调速方法主要优点是没有__________损失，也没有__ ________损失。

1．压力控制阀、流量控制阀、方向控制阀；比例阀、伺服阀；开关阀、数字阀2．中位；H、M；H、Y；O、M3．节流阀、调速阀；进油节流调速、回油节流调速、旁路节流调速4．容积调速回路、节流、溢流二、解答题1．从阀实现的控制功能、控制压力油来源、主阀口的状态和泄漏油的回油方式等几个方面比较溢流阀、减压阀和顺序阀的差别(列出图形符号)解：（1）溢流阀是保持进口压力恒定的压力控制阀，其控制压力取自阀的进口，主阀口常闭，泄油方式为内泄。

（2）减压阀是保持出口压力恒定的压力控制阀（定值减压阀），其控制压力取自阀的出口或进口，主阀口常开，泄油方式为外泄。

（3）顺序阀是当进口压力达到某一设定值时主阀口开启，其控制压力取自阀的进口（内控）或系统其他的部位（外控），主阀口常闭，泄油方式可为外泄或内泄。

三、计算题如图示简化回路中，缸1为进给缸，缸2为夹紧缸，已知液压缸1无杆腔的面积为A1=20×10-4m2，负载F1=6000N，溢流阀的调整压力为P y=3.5MPa，减压阀压力调整值2MPa，两缸的动作按顺序进行：（1）缸2空载接近工件；（2）缸2完成加紧工件；（3）电磁阀得电，缸1空载运行到工作位置；（4）电磁阀保持得电，缸1工作进给运动。

分析在上述4个动作过程中图中a、b、c点处的压力值各为多少？解：（1）缸2空载接近工件：pc= pb=0，pa= 0（2）缸2完成加紧工件，减压阀减压：pc= pb=2 MPa，pa= 3.5MPa（3）电磁阀得电，缸1空载运行到工作位置：pa=pb=0，单向阀保持缸2压力pc=0（4）电磁阀保持得电，缸1工作进给运动：pc=3 MPa，pc=pb=2MPa综合作业三一、填空题1．液压装置的执行机构通常有_________和_________。

2．_________________调速的工作原理是：用排量可以自动改变的压力补偿泵供油，用______________调节进入缸或缸流出的流量来调节活塞的运动速度。

3．随温度的降低，空气的粘度__________，空气的含湿量__________。

气动三联件是指__________、__________和__________等三个元件。

1.液压马达和、液压缸2.容积节流、流量控制阀3.降低、降低、分水滤气器、减压阀、油雾器二、问答题1．何谓变量泵？变量叶片泵、轴向柱塞泵和径向柱塞泵是如何变量的？答：排量可以调节的泵称变量泵。

变量叶片泵和径向柱塞泵是通过改变定子和转子的偏心量来改变排量的，轴向柱塞泵是通过改变斜盘的倾角来改变泵的排量的。

2．气压传动系统中的气源装置主要由哪几部分组成？它们各起什么作用？答：气压传动系统中的气源装置主要由气压发生装置（空压机）和气源净化装置组成。

气源净化装置由冷却器、油水分离器、干燥器和过滤器组成。

空压机产生一定压力和流量的压缩空气。

冷却器降低空气的温度，将水蒸气和油蒸气凝成液体而以便分离；油水分离分离压缩空气中的水、油和灰尘等杂质；干燥器进一步分离空气中的水份；过滤器去除压缩空气中的灰尘等杂质三、计算题液压马达的输出转矩T=220N.M，转速n=1200r/min，V=84cm3/r时，机械效率ηm =0.9，容积效率ηv=0.95，求液压马达所需的供油压力p和流量q。
