硅溶胶铸造四种常见的浇注方式
铸造硅溶胶工艺
铸造硅溶胶工艺嘿，朋友们！今天咱就来聊聊铸造硅溶胶工艺。
你说这硅溶胶工艺啊，就像是一位神奇的魔法师，能把普通的材料变得不普通嘞！咱先说说这硅溶胶是啥玩意儿。
它呀，就像是一种特别的胶水，但可比普通胶水厉害多啦！它能把各种东西紧紧地黏合在一起，形成坚固又漂亮的成品。
要进行铸造硅溶胶工艺，那可得精心准备。
就好像要做一顿丰盛的大餐，食材得选好咯。
首先得有高质量的硅溶胶，这可是关键啊！然后就是模具啦，这模具就像是个模子，得做得精细，不然出来的东西可就走样啦。
把硅溶胶倒进模具里，这过程可不能马虎。
你想想，要是倒得不均匀，那做出来的东西不就一边厚一边薄啦？这可不行！就跟咱包饺子似的，馅得放得均匀才好吃嘛。
然后就是等待啦，等硅溶胶凝固。
这等待的过程就像是等着花儿开放，得有耐心。
可别着急去摆弄它，不然会前功尽弃哦。
等它凝固好了，嘿，一个初步的成品就出来啦。
但这还没完呢！还得对它进行打磨、修整，让它变得更加完美。
这就像是给人打扮一样，得精心打理，才能光彩照人呀。
有时候可能会遇到一些小瑕疵，别担心，咱有办法解决。
就像脸上长了个小痘痘，咱可以想办法把它消灭掉嘛。
铸造硅溶胶工艺可不简单哦，它需要细心、耐心和技巧。
就好像学骑自行车，一开始可能会摔倒，但只要坚持，就能骑得稳稳当当啦。
这过程中可能会遇到困难，但咱不能退缩呀，得勇往直前！你说，要是没有这铸造硅溶胶工艺，那我们好多东西不都没法制造出来啦？它可是在很多行业都发挥着重要作用呢！从小小的零件到大大的雕塑，都有它的功劳。
所以啊，咱可不能小瞧了这铸造硅溶胶工艺。
它就像一个默默奉献的英雄，为我们的生活带来了那么多的便利和美好。
朋友们，你们说是不是呀？反正我是这么觉得的！这铸造硅溶胶工艺，真的太神奇啦！太重要啦！。
上海硅溶胶铸造的优点和铸造方法
上海硅溶胶铸造的优点和铸造方法硅溶胶铸造的优点硅溶胶铸造是一种新型铸造工艺，与传统铸造工艺相比，具有以下优点：1.精度高：硅溶胶铸造的模具制作精度高，能实现高精度和高复杂性的产品制造。
2.表面光滑：硅溶胶铸造的表面光洁度高，减少了后续加工的时间和成本。
3.导热性好：硅溶胶铸造的导热性能好，能够生产密集型、薄壁型、大面积散热器等零部件。
4.成型周期短：硅溶胶铸造模具制作时间短，制品成型周期短。
5.无污染：硅溶胶铸造无尘、无烟、无污染、环保。
硅溶胶铸造的方法硅溶胶铸造的方法包括以下步骤：1.模具制作：使用CAD软件设计产品的模型，然后制作完成模具。
2.涂胶：将模具表面用溶胶水涂抹一遍，让模具表面均匀地涂上一层胶膜。
3.烘干：在模具上均匀喷上干燥剂，使其迅速形成一个胶化膜，然后将其放入烘干房，烤烘8～10小时，使胶化膜全部干燥。
4.烧毁：将烤干的模具放入烧毁炉内，使胶膜退火后烧毁，退火时温度应达到700℃以上，将整个模具烧毁，留下空腔。
5.浇铸：在模具内部浇注熔融的金属，冷却后将模具撤除后取出产品即可。
硅溶胶铸造的应用范围硅溶胶铸造技术具有广泛的应用前景，可以用于模具制造、汽车零部件、机械零部件、工程机械、精密配件等领域。
结合上海市的工业特点，硅溶胶铸造在上海地区的应用取得了一定的进展。
例如：•模具制造行业：硅溶胶铸造模具制造精度高、生产周期短，符合广大模具制造厂家的需求。
•机械制造行业：硅溶胶铸造的导热性好适用于汽车零部件及其他机械配件的制造。
•工程机械行业：工程机械对零部件的性能、精度都有极高的要求，硅溶胶铸造技术可以很好的满足这些要求。
总之，硅溶胶铸造已成为现代制造技术的重要分支之一，在未来的发展中，将有更广泛的应用。
硅溶胶精密铸造工艺
硅溶胶精密铸造工艺硅溶胶是指微粒尺寸为纳米或亚微米级别的硅胶颗粒悬浮于水或有机溶剂中形成的胶溶液。
硅溶胶具有高表面活性、高透明度、高均匀度和可调控性等特点，在超微细领域具有广泛的应用。
在精密铸造领域，硅溶胶被用作模具材料，通过模具成型来制造各种复杂形状的零部件。
1.模具设计和制备：根据产品的形状和尺寸要求，设计并制作模具。
模具可以采用3D打印、CAD/CAM制模或其他方式进行制备，以保证模具的精度和表面质量。
2.硅溶胶浸渍：将模具浸入硅溶胶溶液中，使硅溶胶渗透到模具中。
浸渍过程中，可通过控制浸渍时间和浸渍速度来控制硅溶胶的厚度和均匀度。
3.凝胶形成：将浸渍过的模具放置在恒定温度和湿度条件下静置，硅溶胶逐渐凝胶化形成弹性固体。
凝胶时间的长短取决于硅溶胶的配方和环境条件。
4.脱模和热处理：凝胶体通过热处理过程，使其固化成为高强度的硅质材料。
脱模是指将凝胶体从模具中取出，通常采用剥离、溶解或烧蚀等方式进行。
5.烧结和后处理：将硅质凝胶体进行烧结处理，使其形成致密的硅质结构。
烧结温度和时间会影响材料的密度和硬度。
后处理包括机械加工、表面处理、涂层等，以达到产品的需求。
1.高精度：硅溶胶可以完美复制模具的微观结构，可以制造出非常精细的零件。
2.高表面质量：硅溶胶的流动性好，可以填充模具的细小空隙，不会出现气孔和缺陷，从而得到高质量的表面。
3.复杂结构还原能力强：硅溶胶可以铸造出复杂的薄壁结构、镂空结构和内外复杂曲面结构，且能保持高精度。
4.可批量生产：硅溶胶工艺可以批量生产相同或不同的零件，提高生产效率。
5.环保且节能：硅溶胶精密铸造工艺无需模具，减少了材料浪费，省去了模具订制的时间和费用，减少了能源消耗。
尽管硅溶胶精密铸造工艺具有很多优点，但也存在一些限制，如硅溶胶成本较高，工艺流程复杂，对环境条件要求较高等。
但随着技术的不断发展和改进，这些限制将逐渐得到解决。
总之，硅溶胶精密铸造工艺以其优质的成品和高效的生产工艺，在各个领域得到了广泛应用。

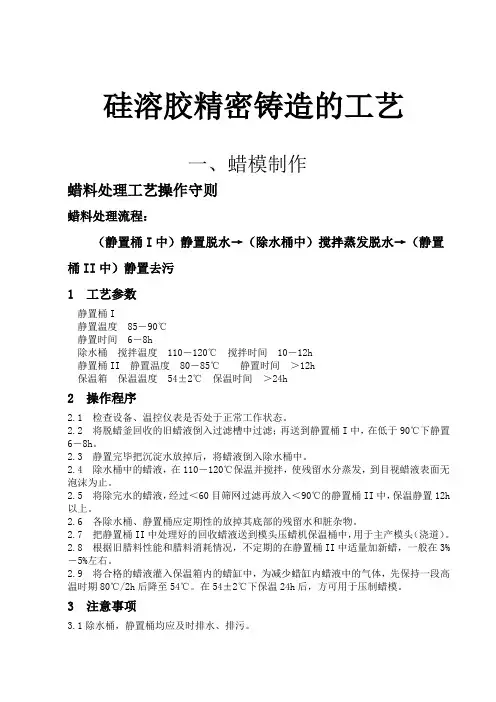

硅溶胶精密铸造的工艺
硅溶胶精密铸造的工艺一、蜡模制作蜡料处理工艺操作守则蜡料处理流程：（静置桶I中）静置脱水→（除水桶中）搅拌蒸发脱水→（静置桶II中）静置去污1 工艺参数静置桶I静置温度85－90℃静置时间6－8h除水桶搅拌温度110－120℃搅拌时间10－12h静置桶II 静置温度80－85℃静置时间＞12h保温箱保温温度54±2℃保温时间＞24h2 操作程序2.1 检查设备、温控仪表是否处于正常工作状态。
2.2 将脱蜡釜回收的旧蜡液倒入过滤槽中过滤；再送到静置桶I中，在低于90℃下静置6－8h。
2.3 静置完毕把沉淀水放掉后，将蜡液倒入除水桶中。
2.4 除水桶中的蜡液，在110－120℃保温并搅拌，使残留水分蒸发，到目视蜡液表面无泡沫为止。
2.5 将除完水的蜡液，经过＜60目筛网过滤再放入＜90℃的静置桶II中，保温静置12h 以上。
2.6 各除水桶、静置桶应定期性的放掉其底部的残留水和脏杂物。
2.7 把静置桶II中处理好的回收蜡液送到模头压蜡机保温桶中，用于主产模头（浇道）。
2.8 根据旧腊料性能和腊料消耗情况，不定期的在静置桶II中适量加新蜡，一般在3%－5%左右。
2.9 将合格的蜡液灌入保温箱内的蜡缸中，为减少蜡缸内蜡液中的气体，先保持一段高温时期80℃/2h后降至54℃。
在54±2℃下保温24h后，方可用于压制蜡模。
3 注意事项3.1除水桶，静置桶均应及时排水、排污。
3.2经常检查各设备温控仪表的工作状况，防止失控，尤其应防止温度过高造成蜡料老化。
3.3每月检查一次蜡处理设备各导热油的液面位置，油面应距设备顶面200㎜左右，防止油溢出。
并注意检查设备有无渗油现象。
3.4经常检查环境状态，避免灰尘及外来物混入蜡料中。
压制蜡模工艺操作守则1 工艺要求室温24±3℃蜡缸温度54±2℃(大件应根据工艺要求设定)射蜡嘴温度57－64℃压射压力 4.2Mpa(42kgf/cm2）保压时间5－15s冷却水温度＜10℃2 操作规程2.1 检查压蜡机油压、保温温度、操作按钮等是否正常。

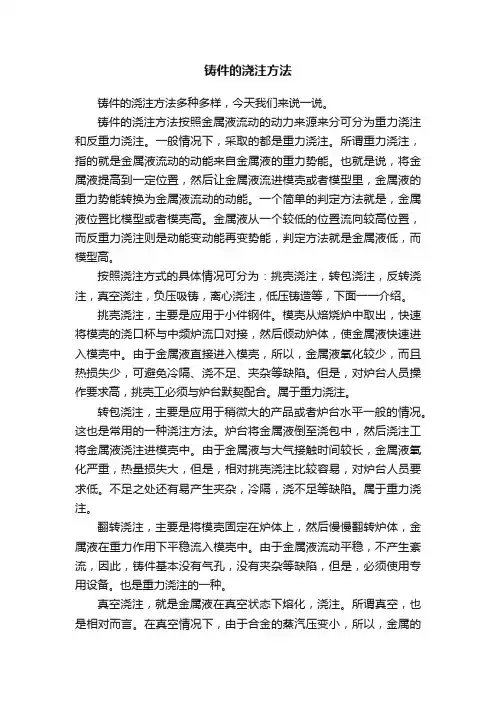

铸件的浇注方法
铸件的浇注方法铸件的浇注方法多种多样，今天我们来说一说。
铸件的浇注方法按照金属液流动的动力来源来分可分为重力浇注和反重力浇注。
一般情况下，采取的都是重力浇注。
所谓重力浇注，指的就是金属液流动的动能来自金属液的重力势能。
也就是说，将金属液提高到一定位置，然后让金属液流进模壳或者模型里，金属液的重力势能转换为金属液流动的动能。
一个简单的判定方法就是，金属液位置比模型或者模壳高。
金属液从一个较低的位置流向较高位置，而反重力浇注则是动能变动能再变势能，判定方法就是金属液低，而模型高。
按照浇注方式的具体情况可分为：挑壳浇注，转包浇注，反转浇注，真空浇注，负压吸铸，离心浇注，低压铸造等，下面一一介绍。
挑壳浇注，主要是应用于小件钢件。
模壳从焙烧炉中取出，快速将模壳的浇口杯与中频炉流口对接，然后倾动炉体，使金属液快速进入模壳中。
由于金属液直接进入模壳，所以，金属液氧化较少，而且热损失少，可避免冷隔、浇不足、夹杂等缺陷。
但是，对炉台人员操作要求高，挑壳工必须与炉台默契配合。
属于重力浇注。
转包浇注，主要是应用于稍微大的产品或者炉台水平一般的情况。
这也是常用的一种浇注方法。
炉台将金属液倒至浇包中，然后浇注工将金属液浇注进模壳中。
由于金属液与大气接触时间较长，金属液氧化严重，热量损失大，但是，相对挑壳浇注比较容易，对炉台人员要求低。
不足之处还有易产生夹杂，冷隔，浇不足等缺陷。
属于重力浇注。
翻转浇注，主要是将模壳固定在炉体上，然后慢慢翻转炉体，金属液在重力作用下平稳流入模壳中。
由于金属液流动平稳，不产生紊流，因此，铸件基本没有气孔，没有夹杂等缺陷，但是，必须使用专用设备。
也是重力浇注的一种。
真空浇注，就是金属液在真空状态下熔化，浇注。
所谓真空，也是相对而言。
在真空情况下，由于合金的蒸汽压变小，所以，金属的熔点相对降低，而且，金属液流动阻力变小，流动性提高。
金属液与大气接触少，氧化较少，很少产生夹杂，气孔，浇不足，冷隔等缺陷。

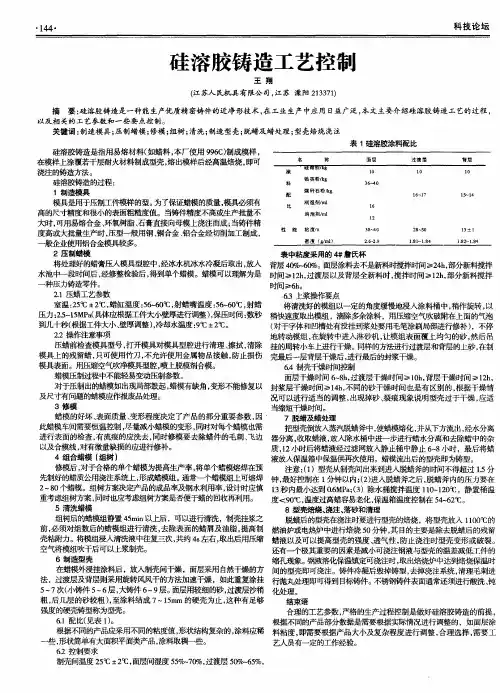

硅溶胶铸造工艺控制
表中粘度采用的 ４ ＃Ｊ 彗氏杯 将处理好的蜡膏压 人 模具型腔中， 经冰水机冰水冷凝后取出， 放入 背层 ４ ０ ｑ ￣６ ０ ％。面层涂料去不是新料时搅拌时间≥２ ４ ｈ ， 部分新料搅拌 水池中一段时间后 ， 经修整检验后 ， 得到单个蜡模。蜡模可以理解为是 时间 ≥１ ２ ｈ ， 过渡层 以及背层全新料时 ， 搅拌时间 ≥１ ２ ｈ ， ห้องสมุดไป่ตู้分新料搅拌 种压力铸造零件。 时间≥６ ｈ 。
表 １ 硅溶胶涂料配比
硅溶胶铸造是指用易熔材料（ 如蜡料 ， 本厂使用 ９ ９ ６ Ｃ ） 制成模样 ， 在模样上涂覆若干层耐火材料制成型壳 ， 熔出模样后经高温焙烧 ， 即可 浇注的铸造方法。 硅溶胶铸造的过程：
１制 造模 具
模具是用于压制工件模样的型。 为了保证蜡模的质量， 模具必须有 高的尺寸精度和很小的表面粗糙度值。当铸件精度不高或生产批量不 大时， 可用易熔合金 、 环氧树脂 、 石膏直接向母模上浇注而成； 当铸件精 度高或大批量生产时， 压型一般用钢、 铜合金 、 铝合金经切削加工制成 ， 般企业使用铝合金模具较多。
・
１ ４ ４ ・
科 技 论 坛
硅溶胶铸 造工艺控制
王 翔
（ 江苏人 民机具有限公 司， 江苏 溧阳 ２ １ ３ ３ ７ １ ）
摘 要： 硅溶胶铸造是一种能生产优质精密铸件的近净形技 术 ， 在 工业生产 中应 用 日益广泛， 本文主要 介绍硅 溶胶铸 造工艺的过程 ， 以及相 关的工艺参数和一些要 点控制 。 关键词 ： 制造模具 ； 压制蜡模 ； 修模 ； 组树 ； 清洗 ； 制造 型壳； 脱蜡及蜡 处理 ； 型壳焙烧 浇注
５ 清洗 蜡模
２ ． １压 蜡工 艺参数
硅溶胶铸造面层浆料配制方法
硅溶胶铸造面层浆料配制方法
1.硅溶胶选择
选用合适的硅溶胶作为铸造面层浆料的主要成分。
硅溶胶是由一氧化
硅分散相形成的胶体体系，可以稳定颗粒，增加涂敷粘度。
常用的硅溶胶
有以下几种类型：硅酸酯类硅溶胶、水玻璃类硅溶胶、聚合硅氧烷类硅溶
胶等。
根据具体需求选用适合的硅溶胶。
2.浆料稀释剂选择
在硅溶胶中添加稀释剂可以调节浆料的流变性能，使其更易于涂敷。
常用的稀释剂有水、有机溶剂等。
根据硅溶胶的类型和浆料要求选择合适
的稀释剂。
3.添加剂选择
根据具体要求添加适量的助剂，如增稠剂、抗沉淀剂、增粘剂等。
助
剂能够改变硅溶胶颗粒之间的相互作用力，调节浆料的流变性能和稳定性。
4.液体配制
将硅溶胶和稀释剂按一定的比例加入容器中，进行充分搅拌，使其均
匀混合。
可以根据需要进行二次搅拌，确保浆料质量的均匀性。
5.固化剂添加
根据硅溶胶的类型，添加相应的固化剂，使硅溶胶在一定的温度下固化。
常用的固化剂有酸洗液、高温煅烧等。
固化剂的添加量一般在硅溶胶
质量的1-10%之间。
6.混合均匀
将固化剂加入液体中，进行充分搅拌，确保固化剂和硅溶胶充分混合。
搅拌过程时间一般为10-20分钟。
7.混合浆料质量检测
可以进行浆料质量的检测，如浆料流变性能测试、固化时间测试等。
确保浆料质量符合要求后，即可进行铸造面层涂敷。
总结：。
硅溶胶使用方法
硅溶胶使用方法
硅溶胶的使用方法如下：
1.前期准备：准备一块清洁的布，将抛光机擦拭干净。
根据需要进行不同颜色的
硅溶胶选择，建议选择符合要求的颜色。
根据需要选择相应的抛光盘。
将硅溶胶放入抛光盘中，注意尽量均匀铺开。
2.直接使用硅溶胶配制涂料：这种工艺简单，由于粘结剂中SiO含量高，型壳强
度会提高。
3.稀释使用：适用于带小孔的复杂零件和对型壳强度要求不高的零件，可以节约
硅溶胶。
稀释溶剂可以选择水和乙醇，需用水搅拌稀释至其中SiO质量含量为20%或
稍多即可。
以上信息仅供参考，使用硅溶胶时，应根据具体的应用场景和需求，选择适合的使用方法和稀释比例。
同时，使用前应确保硅溶胶的质量，避免使用过期或变质的硅溶胶。
在使用过程中，应注意安全，避免硅溶胶接触皮肤和眼睛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅溶胶铸造四种常见的浇注方式
硅溶胶铸造具有尺寸精度高、表面质量好等优点，是一项被广泛应用的少、无切削的先进工艺，采用硅溶胶铸造方法可大量俭省机床设备和加工工时，还大幅度节约金属原材料。
硅溶胶铸造在精密铸造领域中是一种被广泛运用的精密铸造方式，这种精密铸造方式有效降低了成本，提高了精密铸造企业的竞争力。
浇注成型是硅溶胶铸造中一个最重要的步骤，那么硅溶胶铸造有哪些常见的浇注方法呢？
1. 压力下结晶
将型壳放在压力罐内进行浇注，结束后，立即封闭压力罐，向罐内通入高压空气或惰性气体，使铸件在压力下凝固，以增大铸件的致密度。
2.真空吸气浇注
将型壳放在真空浇注箱中，通过型壳中的微小孔隙吸走型腔中的气体，使液态金属能更好地充填型腔，复制型腔的形状，提高铸件精度，防止气孔、浇不足的缺陷。
这种方法国外较常见。
3.定向结晶
一些熔模铸件如涡轮机叶片、磁钢等，如果它们的结晶组织是按一定方向排列的柱状晶，它们的工作性能便可提高很多，所以熔模铸造定向结晶技术正迅速地得到发展。
4.热型重力浇注
这是用得最广泛的一种浇注形式，即型壳从焙烧炉中取出后，在高温下进行由浇注。
上一篇：三个方面排除不锈钢铸件欠铸情况。
