锅炉受热面设备与施工方法(正式)
锅炉受热面设备与施工方法
锅炉受热面设备与施工方法锅炉受热面是锅炉系统中最重要的部分之一，其设备和施工方法直接影响锅炉的工作效率和安全性。
本文将对锅炉受热面的设备和施工方法进行详细介绍。
一、受热面的设备1.1 管束：管束是受热面的主要组成部分，通常由管子、管板和镶嵌件构成。
管子是烟气和水蒸气的传导介质，管板起着固定和密封管子的作用，而镶嵌件则用于加强管束的结构强度。
管束的选材应根据受热介质的性质和工作条件来确定，常见的管材有碳钢、合金钢、不锈钢等。
管束的加工和制造质量直接影响其使用寿命和性能，应严格按照相关标准进行加工和制造。
1.2 鼓包器：鼓包器是一种受热面辅助设备，用于增加受热面的传热面积和改善流体的流动状态。
鼓包器通常由卷板和拉管构成，卷板用于增加表面积，拉管用于改善流体的流动性能。
鼓包器的选用应根据锅炉的工作条件和流体的性质来确定，常见的鼓包器有许多种类，如螺旋鼓包器、卷板式鼓包器等。
1.3 管束支撑材料：管束支撑材料用于支撑和固定管束，保证其良好的工作状态。
常见的支撑材料有钢制支承、导热砖等。
支撑材料的选用应根据管束的结构和重量来确定，应具有良好的强度和稳定性，同时要考虑与管束材料的热膨胀系数的匹配。
二、受热面的施工方法2.1 焊接：焊接是受热面的常见施工方法之一，通过焊接可以将管子和管板连接起来，并形成一个完整的管束。
焊接的过程需要注意焊接材料的选用和焊接工艺的控制，焊接缺陷会严重影响管束的结构和性能。
2.2 弯管：弯管是将直管弯曲成一定角度或半径，以适应锅炉受热面的布局和结构。
弯管的制造需要使用专用的弯管机械设备，制造工艺复杂，需要考虑管子的厚度和弯曲半径等因素。
2.3 拉管：拉管是将直管拉伸成一定长度和直径，以适应锅炉受热面的布局和结构。
拉管的制造需要使用专用的拉管机械设备，制造工艺较复杂，需要考虑管子的厚度和拉伸长度等因素。
2.4 膨胀：膨胀是将管束的管子和管板通过加热膨胀的方法进行连接，以确保管束的密封和稳定性。
锅炉安装作业指导书
锅炉专业施工组织设计批准：审定:审核：编制：时间：目录1．编制说明2．工程概况2.1炉本体结构概况2.2主要配套设施概况3．主要设备及系统工程量4．机具配备及施工平面规划5．主要施工方案4．1 刚结构安装方案4．2受热面安装方案4．3配套设施安装方案6．综合进度及劳动力计划7．质量管理8．安全管理9．附录附录一锅炉组合场平面规划图附录二设备安装工程量一览表附录三管道安装工程量一览表附录四锅炉受热面焊接统计一览表附录五锅炉大件吊装顺序一览表附录六锅炉专业作业指导书一览表附录七锅炉组织管理与安全管理网络图1．编制说明:本工程的主要工程量为锅炉本体及配套设施的安装，汽机部分的安装集中在一台给水泵，除氧器和热力管道等.因而在编制本措施时将汽机专业所涉及的设备与管道的安装措施一同加以说明,不在另单独编制汽机专业施工组织设计。
2．工程概况：常州亚能热电厂2#炉工程设计安装1台四川锅炉厂生产的CG—220/9。
81—M17型锅炉.该锅炉为露天布置，单气包,集中下降管,平衡通风，正四角切向煤粉燃烧固态排渣自然循环煤粉炉，锅炉构架采用钢结构，焊接成一个整体,整台锅炉均有搁置在构架顶部的顶梁悬吊,锅炉运转层标高为8米。
锅炉炉膛与竖井系倒U型结构形式，炉膛上部烟道,沿烟气流向依次布置屏式过热器，高温过热器,低温过热器，后竖井烟道至上而下依次布置有上级省煤器，上级空气预热器，下级省煤器,下级空气预热器。
省煤器蛇形管受热面均为水平布置,可以完全疏水，上级省煤器由吊挂管悬吊.炉膛至上级省煤器竖井四周均以模式壁包复。
本炉采用钢球磨煤中间仓储制的干燥剂送粉系统，除渣设备采用水力除渣装置。
锅炉最大重量为锅筒,包括内部重量约为60000Kg。
该锅炉主要参数如下:型号：CG-220/9。
81—M17额定蒸发量：220t/h额定蒸汽压力: 9。
81Mpa额定蒸汽温度： 540℃锅筒工作压力： 11。
28Mpa蒸汽减温方式: 二级喷水方式减温给水温度： 215℃热风温度： 342℃排烟温度: 130℃受热面总水容积:100m3, 正常运行水容积65m3锅炉构架: 钢结构空气预热器：管箱式本期扩建工程各主要的热力管道系统均设计为母管制.主蒸汽系统采用切换母管制:给水系统采用单母管切换制，给水泵出口设冷母管及再循环管至高压除氧器，并设有给水再循环切换母管，使给水泵与除氧器可以交叉运行。

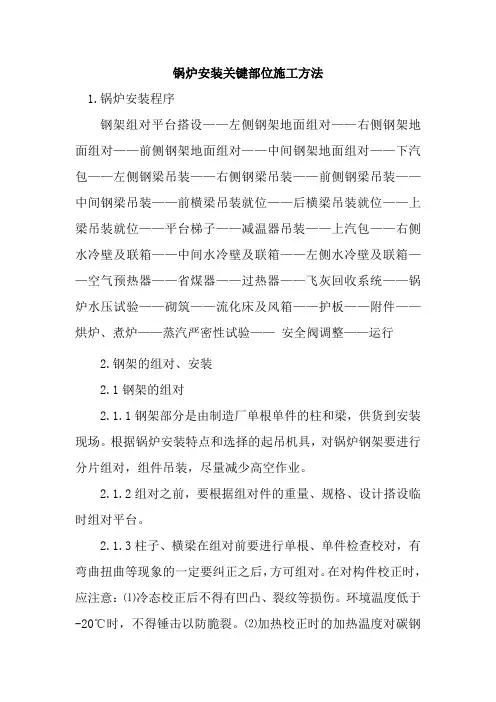

锅炉安装关键部位施工方法
锅炉安装关键部位施工方法1.锅炉安装程序钢架组对平台搭设——左侧钢架地面组对——右侧钢架地面组对——前侧钢架地面组对——中间钢架地面组对——下汽包——左侧钢梁吊装——右侧钢梁吊装——前侧钢梁吊装——中间钢梁吊装——前横梁吊装就位——后横梁吊装就位——上梁吊装就位——平台梯子——减温器吊装——上汽包——右侧水冷壁及联箱——中间水冷壁及联箱——左侧水冷壁及联箱——空气预热器——省煤器——过热器——飞灰回收系统——锅炉水压试验——砌筑——流化床及风箱——护板——附件——烘炉、煮炉——蒸汽严密性试验——安全阀调整——运行2.钢架的组对、安装2.1钢架的组对2.1.1钢架部分是由制造厂单根单件的柱和梁，供货到安装现场。
根据锅炉安装特点和选择的起吊机具，对锅炉钢架要进行分片组对，组件吊装，尽量减少高空作业。
2.1.2组对之前，要根据组对件的重量、规格、设计搭设临时组对平台。
2.1.3柱子、横梁在组对前要进行单根、单件检查校对，有弯曲扭曲等现象的一定要纠正之后，方可组对。
在对构件校正时，应注意：⑴冷态校正后不得有凹凸、裂纹等损伤。
环境温度低于-20℃时，不得锤击以防脆裂。
⑵加热校正时的加热温度对碳钢一般不宜超过1000℃。
2.2钢架组对的程序及技术要求2.2.1对到货的钢架构件,首先要根据图纸装箱清单核对,外观检查,如有规格不符和外损伤的要做好开箱检查记录,上报有关负责人。
2.2.2在构件清点核对无误后，根据图纸对每个构件进行编号，以便于构件的正确组对。
2.2.3根据确定的吊装方案,两根立柱中间用横梁连接组装成一片。
2.2.4为减少组装场地，节约手段用料，组件可设计一个综合平台，由综合平台来完成钢架组件的组对工作。
2.2.5组对的综合平台要考虑到横梁与柱子的连接处，应与平台的支墩与支撑梁错开，以便于焊接。
2.2.6钢架组对中，必须根据图纸要求和《焊接工艺方案》的规程进行施焊，施焊的构件必须均匀对称地进行焊接，防止焊接过程中构件的变形，横梁与柱的焊接应临时用2根型钢固定在施焊横梁的两边，防止焊接后的收缩。
锅炉安装施工方案(4)
锅炉安装施工方案(4)
引言
本文旨在探讨锅炉的安装施工方案，旨在为读者提供相关知识和指导，使安装过程更加顺利高效。
施工准备
在开始施工之前，首先需要做好充分的准备工作。
具体包括以下几个步骤： 1. 研究工程设计图纸，了解锅炉的类型、尺寸和相关要求。
2. 准备好所需的工具和材料，确保施工过程中不会出现缺料或缺工具的情况。
3. 安排好施工人员的工作计划，确保每个人都清楚自己的任务和责任。
施工步骤
第一步：基础准备
1.根据设计图纸要求，在指定位置打好基础，确保基础坚固平整。
2.铺设地面防水层，防止地基潮湿影响锅炉安装。
第二步：锅炉安装
1.将锅炉吊装到指定位置，确保吊装过程平稳安全。
2.连接好锅炉的水管和电线，确保连接牢固不漏水不断电。
3.调试锅炉，检查各项功能是否正常运行。
第三步：安全检测
1.进行锅炉的静态试压，确保锅炉密封性良好。
2.进行锅炉的空气检测，确保锅炉周围环境安全无毒气泄漏。
第四步：调试
1.对锅炉进行启动调试，调整参数使其达到最佳工作状态。
2.监测锅炉的运行情况，确保其稳定运行且无故障。
结束语
通过本文的介绍，读者可以了解到锅炉安装施工的基本步骤和注意事项，希望读者在实际操作中能够按照要求进行操作，确保工程质量和安全。
采暖锅炉工程施工方案
采暖锅炉工程施工方案一、施工准备和前期工作1、前期准备根据相关技术文件和设计图纸，确定施工方案和计划，制定施工组织设计方案，组织项目管理人员和施工人员进行施工前的技术交底和技术培训。
2、材料采购根据设计要求，采购符合要求的锅炉设备、管道、附件等材料，并进行质量检验。
3、设备安装确定锅炉设备的安装位置，并进行基础测量和处理，制定设备安装方案，安装锅炉设备。
4、管道布置根据设计要求，进行供水管道、回水管道、烟气管道、排污管道等的布置，并进行管道线路的测量、切割、弯曲、焊接等工作。
二、施工现场组织和管理1、施工组织按照施工方案和计划，合理组织施工人员和施工设备，确保施工进度和施工质量。
2、安全管理制定安全生产工作方案和安全生产责任制度，建立安全生产管理制度，加强施工现场的安全管理，确保施工安全。
3、质量管理制定质量管理制度和质量控制方案，建立质量管理档案，严格执行质量管理标准，确保施工质量。
4、施工日志按照要求，及时记录施工过程中的关键节点和重要事件，保留施工日志，备查。
三、施工工序和技术要求1、基础处理清理基础表面、进行基础验收，对基础进行必要的修补处理，保证设备安装的稳定和可靠。
2、设备安装根据设备安装的要求，进行设备的吊装、安装、校正和固定，确保设备的水平和垂直度符合要求。
3、管道安装按照设计要求，对管道进行布置、焊接等工序，保证管道的连接牢固、无渗漏。
4、电气接线确保设备的电气接线符合规范要求，接线牢固、规范，无短路、漏电等现象。
5、调试对锅炉设备进行初次试车和调试，确保设备运行稳定、效果良好。
四、施工验收和后期工作1、施工验收对施工过程中的关键节点和重要工序进行验收，对施工质量进行检查和评定，确认施工结果是否符合要求。
2、维护保养对设备进行定期的维护保养工作，延长设备的使用寿命和保证设备的正常运行。
3、做好交底对施工人员进行工程实体及质量交底，确保施工技术和质量符合要求。
4、保洁工作对施工现场进行整体清理和保洁，做好环境保护和资源回收工作。
余热锅炉系统设备安装方案
余热锅炉系统设备安装方案1、工程概况余热锅炉系统的安装包括如下设备安装和其它一些管道、阀门、非标结构的制作安装：2．施工进度计划安排2.1.每台锅炉本体的施工，按总体工序的时间，安排进行安装。
2.2 锅炉辅机的安装视土建基础情况，随时进行。
理想情况是与锅炉安装同时进行。
3．主要施工方法设备和锅炉部件的吊装就位，一般用吊车或卷扬机等设备完成，稍大件如汽包等，由吊车或者最好是利用厂房内已安装行车吊装就位。
3.1余热锅炉安装3.1.1施工工序：施工准备－基础划线－钢架、平台扶梯安装－水冷系统安装－本体管路安装－水压试验－振打装置安装－其它锅炉结构－炉墙、保温及外护板安装－烘煮炉－试运行－竣工5.1.2钢架及平台扶梯安装5.1.2.1钢架检查。
钢架运抵现场，根据装箱清单及图纸核对构件的规格、数量、长度，并重点检查柱、梁外表有无裂纹、弯曲、扭曲等缺陷。
立柱与横梁的变形检查如下图所示。
3.1.2.2 钢架校正。
当立柱、横梁的弯曲、扭曲变形超过规范要求时，现场可采用热校法进行校正。
5.1.2.3基础划线。
在锅炉混凝土基础上划出锅炉的纵横向基准线及各立柱的纵横向中心线。
并在附近建筑物上划出1.5m标高线若干。
基础划线允许偏差见表5.1.2.3。
表5.1.2.33.1.2.4基础处理。
基础表面与柱脚底板的二次灌浆间隙不得小于50MM，基础表面全部打出麻面，放置垫铁处应凿平，垫铁的数量、规格、加工精度等见加工图。
3.1.2.5钢架划线。
根据肋板、孔板及图纸规定，在立柱横梁上划出纵向和横向中心线。
在立柱底板划出十字中心线，在立柱上标出1.5M标高基准线及主要横梁的标高线，如图5.1.2.53.1.2.6组合架搭设。
根据现场条件，可用枕木作为支墩组成组合架，其间距约为1.5M左右。
注意应将枕木上表面调平并垫实。
如图5.1.2.6。
500立柱底板中心线 1500 1500图5.1.2.5 5.1.2.63.1.2.7钢架拼装。
锅炉安装施工工艺
锅炉安装施工工艺锅炉是工业生产中常见的热能设备，广泛应用于发电厂、化工厂、炼油厂、纺织厂等各个行业。
而在锅炉安装过程中，施工工艺起着至关重要的作用，对于保证锅炉的正常运行和安全性具有重要意义。
本文将为读者介绍锅炉安装施工工艺的主要步骤和要点。
首先，在进行锅炉安装前，施工人员应对锅炉的安装地点进行评估和准备。
评估地点是否符合相关标准和要求，包括承重能力、通风条件等。
同时需要清理安装地点周围的杂物和碎石，确保施工区域整洁。
安装地点也需要留出足够的空间，以便于施工和后续的维护保养。
接下来，根据锅炉的型号和规格，施工人员需要进行相关的测量和标志。
首先是测量和标志锅炉的安装位置和尺寸，确保其位置准确无误。
然后需要测量和标志相关管道和设备的位置，以便后续安装和连接。
在安装锅炉过程中，焊接是一个重要的环节。
焊接前，施工人员需要检查焊接材料和设备是否符合要求，包括焊条、焊机等。
并且需要对焊接区域进行清洁处理，如除锈、除油等。
焊接时需要严格按照设计要求进行操作，保证焊接质量。
焊接完成后，还需要对焊缝进行非破坏性检测，确保焊接质量和安全性。
除了焊接，锅炉的安装还需要进行管道连接和电气连接。
管道连接是将锅炉与其他设备连接起来，确保流体的正常运行。
在进行管道连接之前，需要对管道进行清洗和试压，确保不存在漏水和杂质。
电气连接是将锅炉与供电系统连接，确保电气设备正常工作。
在进行电气连接之前，需要检查电气设备和线路的质量和安全性，确保符合相关标准和要求。
最后，锅炉安装后需要进行相应的调试和试运行。
施工人员需要检查锅炉的各个部件和连接是否正常，如泄压阀、安全阀、水位计等。
并且需要调试锅炉的各项参数和控制系统，确保锅炉能够正常运行、稳定工作。
总结起来，锅炉安装施工工艺是一个复杂而又重要的过程，直接关系到锅炉的运行和安全。
在进行施工之前，应对安装地点进行评估和准备；在实际施工中，需要进行测量标志、焊接、管道连接和电气连接等工作；安装完成后，需要进行调试和试运行。
锅炉受热面设备与施工方法
锅炉受热面设备与施工方法锅炉受热面设备是指安装在锅炉内部，用于吸收燃烧产生的热能的设备。
常见的锅炉受热面设备包括水冷壁、蒸汽冷凝管、省煤器、空预器等。
这些设备的正确安装和施工方法对于保证锅炉的高效运行和延长设备寿命至关重要。
首先，水冷壁是锅炉受热面的重要组成部分，其作用是吸收火焰和烟气的热量，并将热量传递给水来生成蒸汽。
水冷壁的设备和安装需要注意以下几点：1.选材：水冷壁采用耐高温、耐腐蚀性能好的材料，常见的有碳钢、合金钢、不锈钢等。
选择材料时需考虑到燃烧产生的高温烟气对材料的腐蚀性和机械强度的要求。
2.安装：水冷壁的安装需要保证壁体与锅炉本体的紧密连接，防止泄漏。
同时还需要注意对水冷壁管道的弯曲、焊缝等缺陷的检测和修补。
3.检修和清洗：水冷壁工作时间较长，容易积累烟灰和灰尘，影响传热效果。
因此，定期对水冷壁进行检修和清洗是必要的，以保证其正常工作。
其次，蒸汽冷凝管是锅炉中的另一种受热面设备，其作用是将烟气中的热量传给冷却介质蒸汽。
蒸汽冷凝管的设备和施工需要注意以下几点：1.选材：蒸汽冷凝管需要选择高温高压下工作的材料，常见的有碳钢、合金钢、不锈钢等。
同时还需要考虑蒸汽中的化学成分对材料的腐蚀性。
2.安装：蒸汽冷凝管在安装时需要保证管子之间的间隙充足，以便冷媒蒸汽能够正常流动，并顺利完成热量传递过程。
同时还需要注意管道连接的紧密性，避免蒸汽泄漏。
3.保护：蒸汽冷凝管工作时容易受到锈蚀和腐蚀的影响，因此需要定期检查和维护。
在安装过程中，可以在管道表面涂上保护层，以延长其使用寿命。
最后，省煤器和空预器也是锅炉受热面设备的重要组成部分。
省煤器的作用是利用烟气中的余热，对给水进行预热；而空预器的作用是通过冷却空气来改善燃烧条件。
其设备和施工方法如下：1.选材：省煤器和空预器通常采用合金钢、不锈钢等材料，以满足高温高压下的工作要求。
2.安装：省煤器和空预器的安装需要保证设备与锅炉本体的紧密连接，以避免烟气泄漏。
热电厂锅炉安装工程施工方案
热电厂锅炉安装工程施工方案The document was prepared on January 2, 2021热电厂锅炉安装工程施工方案某热电厂锅炉安装包括两套6000KW机组的热力、燃料、灰渣、供水、水处理、热控、电气等七大系统安装工程,单机及整机调试,联合试运,以及该锅炉的工业性试验.（一）选用的施工方法、方案1、施工方案⑴总平面及起重运输：该厂房为室内厂房、运转层在7m平台上,所以必须有三块预制场地.在7m平台上布置一个6500X18000mm的由混凝土支墩和工字钢组装的平台.在标高一层地面上,布置一个加工风烟道的平台,在其他地方找一块空气预热器组装的场地.现场吊装采用一台25t,吊车在平面上和20t行架式扒杆7m平台上进行吊装.⑵刚架的组装：在7m运转层上的平台上预组装,组吊顺序为：Z1-Z1前刚架Z2-Z2 中刚架 Z3-Z3后刚架左侧刚架顶部格梁单根组焊.⑶受热面组装：①先吊装上汽包②四侧水冷壁组吊顺序：由侧水冷壁前水冷壁左侧水冷壁.在现场7m平台上分片组装,进行检查,调教通球组对整体加固,然后用低温过热器试验压力为,包墙管组试验压力为,水压试验合格后才吊装.顶棚管和顶部连接管分别进行检查、吹扫、单根吊装、单根焊接.⑷尾部受热面①省煤器.在7m平台上,单片检查,校调,通球,分片组成,组成后组成一个整体用压缩空气进行吹扫,用压力的水压实验合格方可吊装.②空气预热器、.在基础场地进行每个管相的上管板上每个管口电焊防磨套管,防磨套管之间以耐火涂料抹平,然后各运两到7m运转层和地面上进行吊装.⑸施工原则：①刚架在下面组装时,平台扶梯和炉门构件能在刚架上焊接尽量组焊,凡是锅筒,级箱等的标高全部用红漆划在刚架上,该钢架才吊装.②水冷壁组装时炉门构件刚性梁全部焊在水冷壁上,才吊装.③空气预热器在预制场地上安防套管和打磨耐火涂料,作好后才吊装.2、炉钢架与平台的组装方案⑴钢架与平台：钢架总重44t,平台扶梯总重.钢架由六根立主组成,左柱与右柱中心距6m,前主与后柱中心距为由现场组装,最大片重量为.⑵组合架施工用平台搭设：①基础划线：按长为18m,宽为进行划线,每个支墩的间距为.注意支墩位置应避开钢架焊缝、叉梁连接板.②砖支墩长X宽X高为250X250X300放在7m运转层上,砖支墩上设d=12的钢板,调整支墩高度然后放工字钢I25a,用玻璃管水平仪测量型钢上平台的水平情况,最大误差部超过5mm,否则在型钢上增减垫铁.⑶钢架组装程序：①钢架清点和检查不符合要求进行热校和冷校.②对过炉基础检查划线同时办理基础验收手续,锅炉基础划线允许误差为：柱子间距≦10m±1mm 柱子相应对角线≦20m±5m.③平台扶梯安装时应焊牢固,组装平直栏板接头焊缝处应光滑.④立主的对接.本锅炉共6根立柱,每根立柱分为二段,立主的对接质量直接影响整个锅炉的安装质量,必须重视：装配件的立柱,其焊口附近15mm内的房锈漆或铁锈都应清除干净.将对好的立主调整到同一水平上,上水平用玻璃管水平仪或水平仪检查.在立主侧平面上、下两端各垂直焊一长600mm直径16mm的圆钢,在圆钢同一高度之间拉钢丝,测量钢丝在立柱侧平面各点距尺寸一致.否则调整达到要求.将对接焊缝点焊固定,再进行一次总长、托架标高的检查,随后进行正式焊接,用两人对称焊或加支撑.⑤立柱1m标高及划中心线.立柱对接后再立主上定1m的基准标高线,先检查立柱总长,用立柱最高一点往下拉长度,用红油漆标注1m标高线,立住四个面中心线拉出后,在上下底版侧面打上冲眼,用红油漆记好找正.⑷钢架组合：钢架分成前、中、后三片,依次在组合架上组装.①将对接好的立柱两根放在组合架上,放上钢架立注的位置线,并焊上限位角钢,测量立柱间尺寸,并使立柱尺寸比设计尺寸大4-6mm,作为焊接收缩量.②在组合横梁时,对立注合横梁的水平度要进行测量检查可用水平仪或玻璃管水平仪检查.③找正结束后,可将横梁同立柱之间加以点焊固定,重新复查各部分尺寸有无变动.如超差,再次校正,然后再正式焊接.④对于有预砌炉墙的钢架组合件,须在砌筑炉墙前,对已装上的砌砖零件进行复查,要保证炉门、窥视孔、吹灰孔等标高合位置正确才砌筑,达到一定强度再吊装.②支承汽包、省煤器、过热器和空气预热器的横梁的标高误差应不大于+0-5mm,刚性平台安装要求横梁相同.③悬吊式结构的与板各横梁间是指主要吊孔的中心线间距.⑤钢架的安装要求：钢架在起吊前应进行试吊,即将钢架平行起吊到离地面200-300mm,5min后检查各部受力应均匀缓慢,钢架立柱底版逐渐着落.在基础上时,应特别小心,使底版尽量靠限位角钢,此时检查底板的中心线是否吻合.如不吻合,应进行调整.钢架就位后,采用绳进行临时固定,或用硬物支撑固定,硬支撑一端与厂房结构焊牢,另一端与钢架适量部位焊牢.用调节螺丝的方法,调节钢架垂直度,用吊线锤的方法找正钢架垂直.当四角立柱都就位找平后,需测量各立柱间的对角线,测对角线须测上、中、下三处都相等方可.钢架安装允许误差如表2-17-2所示,找正符合要求后,按图纸和规定与基础固定.3、锅筒与集箱的安装⑴准备工作①检查锅筒、集箱表面与短管焊接处有无裂缝、撞伤、分层等缺陷.②在锅筒和集箱两端封头上划出水平中心线和铅锤中心线的标记位置.③锅筒、集箱就位时,必须根据设备技术文件留出热膨胀间隙.⑵锅筒、集箱的安装①水冷壁、过热器等集箱组装好后,整体安装.度.4、水冷壁的安装⑴组合工作①水冷壁安装,应在稳固组合架上进行组装.②按图纸清点、管、联箱、按顺序堆放,所有的管子必须通球检查.③将联箱临时固定在组合支架上,用钢尺测量好尺寸及对角尺寸,联箱管座对焊管端头,先用气焊将油漆烧掉,然后再打磨出金属光照,打磨长度10-12mm,对口间隙不小于2mm.④铁件与钢性梁组合.组合件的水压实验按前、后、左测、右测的四周水冷壁组合好进行试压,试验压力为.⑵组装要求①本水冷壁是膜片水冷壁埋管的形式组合全在现场完成.刚性梁、支撑板、看火门、测量孔、取样孔等与水冷壁连接装置,必须固定在水冷壁上才能吊装.②水冷壁组允许误差见表2-17-4.③刚性梁组合或安装的允许误差见表2-17-5.①弯管部分用拉筋等拉牢②起吊行架用型钢制成,用行架的两端与水冷壁的上、下联箱采用固定连接,与各层的刚性梁采用挂勾连接,用L形固定挂钩连接,用钢板割成,然后按各层刚性梁的位置挨个焊接在行架下弦的底面上.⑷水冷壁吊装前的准备①组合件的加固工作都完成,并有足够的强度,不变形、水压试验已完毕.②准备就位的临时零件材料、工具也备好.③支撑水冷壁的钢架,已找正和验收完毕,并已固定牢固.④所有吊装设备要做全面检查,确实没有问题.⑸水冷壁起吊就位及找正,前水冷壁组合件总重,后水冷壁组合件总重,侧水冷壁组合件重.①珩架式扒杆和两台5t卷扬机组合吊装,把水冷壁慢慢竖立,直到扳直.②当水冷比吊到预选选定可依靠的建筑物的位置后,下部垫以枕木,用钢丝绳将珩架上部与建筑物绑牢,然后用立钩珩架上部与建筑物绑牢,然后用立钩珩架上部与建筑物绑牢,然后用立钩吊住掉点,使珩架与组合件吊完后,再将珩架放下.③主吊钩将水冷壁提升到炉膛开口处,进入炉膛就位比较困难,主吊钩将受到汽包和钢梁的阻拦,必须放在一定的位置后,再吊装到安装的位置,待吊杆螺栓全部与水冷壁联箱连接好后,松放主钓钩并拆除起重工具.④水冷壁找正结束后,马上进行水冷壁的找正,或用钢架的纵横中心线为依据,拉上钢丝,进行测量,哟感玻璃管水平仪测量联箱水平和标高,这只作为初步找正,当水冷壁及其他组合件吊完后进行整体找正.5、过热器、省煤器、减温器的安装⑴本过热器采用直立组合,便于组合时焊接和吊装,制作组合架,分高温、低温过热器、省煤器组合架.⑵组合前,必须将联箱内部清理干净,联箱上所有的管座的管孔应用铁皮封闭.⑶过热器,省煤器管排应逐排检查,对变形的管排应校正,对管排应编号,作一次通球检查管子是否堵塞.⑷凡是合金钢部件包括联箱、减温器、管排和管件等均须作光谱分析,并有光谱分析报告.⑸过热器、省煤器组合前,应先将联箱包括减温器找正,一般在地面上进行找正,找正和采取加固措施以免联箱吊装时移动.⑹把联箱吊钩组合架固定后,先组合中间一排管排作为基准管排,然后进行测量各几何尺寸,从中间向两边进行组合.⑺管排对口焊接之前应再做一次通球试验,同时作好通球记录,并通几排就焊几排,如隔班进行组合,就必须重作通球试验和记录.⑻管排组合安装允许误差见表2-17-6.⑽吊装就位,低温过热器组合件重,高温过热器重.①过热器是由直径∮38和∮42较小的无缝钢管和联箱组成,组合件外形高而狭长,吊装是可以在炉顶梁吊葫芦进行安装.②吊装就位后,应保证位置正确,管排垂直,应检查过热器两侧与水冷壁间隙,底部弯头与后水冷壁折焰角的间隙,过热器联箱的标高误差为±5mm.⑾过热器的顶棚管布置在炉顶下面,管排中焊吊耳,应根据图纸要求认真核对.⑿顶棚管的安装等其他受热器全安装后,再进行安装,管排高低不平误差应不大于±5mm,管子间距均匀.⒀减温器在安装前应检查制造厂提供的组装封闭签证,并进行外部检查,各接管座位畅通,焊接应正确,安装前对左右冷却装置水压试验压力为.⒁省煤器组合安装误差见表2-17-7.⒃过热器和声煤器安装前,蛇形排管必须逐排试压,合格后方可组装,试压后使用压缩空气将排管内的积水吹净.⒄省煤器组合注意事项：①省煤器、蛇形管排数量较多,管端弯曲尺寸有好几种,管夹也不相同,在组合时应分清,防止装错.②组合时应注意管口的临时封闭.⒅省煤器的找正,就是测量联箱的水平标高、联箱与锅炉立柱距离,找正完毕后,应保证各处有足够的热间隙.⒆省煤器吊装：省煤器全部组合完毕后进行吊装,总重为.6、空气预热器的安装⑴安装前的检查①安装前应检查箱外形尺寸高度偏差±4mm,长、宽外形偏差±3mm,上下二管板间对角线偏差不得超过7mm.②检查焊缝有无裂纹、砂眼、管板应作煤油渗透试验,以检查焊缝的气密性.③管子内部的尘土杂物应用钢丝刷或用压缩空气吹干净.④在空气预热器涂一薄层石灰水,干燥之后,在管板内用喷雾器喷洒煤油,若焊缝哟缝纹,砂眼及其他缺陷时,干燥石灰土即有黑色的斑点及印纹出现.⑵安装的方法①钢管空气预热器安装允许误差见表2-17-8.③防磨套管与管孔配合应紧密适当,一般用手稍加用力即可插入为准,其露出高度应符合设计要求.④安装技术后与冷热风道同时进行风压试验,应无泄露.⑤安装时在管箱的下管板与支撑梁之间垫δ=10mm石棉板以保证密封和管箱的热膨胀.7、锅炉受压元件焊接技术措施锅炉安装焊接施工的重点是钢架和受压元件,其中受热面管子的焊接是保证锅炉安全运行的关键.本锅炉受热面管子都是由厂家制造成管组供货,现场焊接难度较大.要保证焊接质量,不仅需要制定合理的焊接工艺措施,而且需要焊工有优秀的操作技能及现场各相关工种认真配合,尽可能创造良好的焊接条件.⑴主要焊接工程量受热面焊接工程量一览表见表2-17-9.⑵基本要求①参加锅炉受压元件焊接的焊工必须持有有效的锅炉压力容器焊工合格正.合格正上的合格项目应与焊工内容相一致.禁止无证上岗和越位焊接.料质量证明书.③现场应建立焊条二级库焊条烘干室,并确定专人管理焊条,按要求负责焊条的领取、烘干、发放、回收、记录等.现场应配备专职焊接技术人员,负责焊接技术措施的贯彻实施焊接质量的监督检查工作.3焊接工艺焊接施工前,应根据工程实际情况,对以前未做过的工艺平定的项目必须重新进行焊接工艺评定.根据焊接工艺评定,制定符合工程实际焊接工艺细则具体指导施工.4焊接注意事项①管件组装前,应将坡口表面及内外壁各15mm范围内的铁锈、油污等清除干净,露出金属光泽,并检查有无裂纹、夹层等缺陷,然后再组装.②焊件组对时应垫置牢固,以免再焊接过程中变形,应尽量避免强制组对,以防止引进附加压力,使焊口在焊接时少受外力影响.③管子对口应做到内壁齐平,其局部错口值不超过壁厚的10%,且不大于1mm.④焊口局部间隙过大时,应设法修正,严禁在间隙内填充他物.⑤对水冷壁等管组对时,先点焊间隙合适的,对间隙较大的应在焊接过程中注意观察,当间隙收缩到符合要求后及时点焊.⑥对水冷壁等管组由于焊接位置特殊,为了减少压力和变形,保证焊接质量,应尽量创造条件采用两人对焊工艺.⑦焊工施焊前,应对坡口处母材和对口尺寸进行检查,如有裂纹、重皮或尺寸偏差超过规定值时,应及时提出.待消除缺陷,偏差符合标准后方可焊接.否则,焊工有权拒绝施焊,有争议的问题报告现场技术人员处理.⑧焊工每焊完一口后,应仔细检查外观质量,发现缺陷及时修补并打下焊工钢印号.1、炉墙及保温1本锅炉炉墙和保温施工在锅炉本体安装结束后进行.炉墙主要形式为敷管炉墙和框架式炉墙及部分砖砌式轻型炉墙.2膜式水冷壁敷管炉墙用于炉膛四周,炉墙材料用漂微珠保温砖和岩棉板组成厚度为200mm；锅炉炉顶敷管管炉墙分为两部分,炉膛顶部即无穿顶管区域炉墙材料全由漂微珠保温砖组成,穿顶管区域炉墙由耐火浇注料和漂微珠保温砖组成,炉顶总厚为280mm,框架式护板轻型炉墙用于省煤器四周,炉墙材料由耐火浇注料、轻质浇注料和珍珠岩保温混凝土组成,总厚度为300mm.砖墙式轻型炉墙用于省煤器穿墙部位,炉墙材料由T-3耐火砖和漂微珠保温砖组成墙体厚度为300mm.省煤器炉顶、煤墙材料由耐火浇注料、轻质浇注料和珍珠岩保温混凝土组成,总厚度为300mm.3施工方法：主要按砌筑说明书施工.①人员进入现场后,按工程需要清点材料数量,并按使用先后顺序堆放整齐,并作好标记.②对炉体各部位的尺寸、标高、炉门口结构、预埋件等,所有与砌筑有关的位置尺寸,进行复查,是否达到要求.③砌筑工程必须在有关部门对水压试验合格后,方能进行.④炉墙砌筑要吊垂直线,每层砌筑要拉水平线,砌体要横平书直,灰浆饱满,灰缝大小均匀应符合要求.⑤炉墙拉钩处应水平,拉钩应按设计安装,不得任意减少数量.⑥各部位拉钩处的异性砖,不得卡住水冷壁耳板,以免影响水冷壁的膨胀.⑦通过砌体混凝土内的各种管件都要用石棉绳裹,包一层石棉布和油毡纸.平斜顶吊钩、杆、拉钩杆等,应刷沥青2mm.⑧各膨胀缝要严格按设计的尺寸留设,其缝内要保持干净,不得有杂务,表面要平整,不得有错牙,加工过的砖面不得朝向缝内,缝内按规定填好石棉绳层板,朝向炉膛的膨胀缝表面的石棉绳用耐火泥浆浸润后,塞紧压平表面,以免漏烟.⑨耐火保温混凝土内,绑扎、铺设的钢筋铁丝,扎捆要牢固,尺寸要准确,并涂以沥青. ⑩炉墙耐火保温混凝土膜板制作要光滑,支撑要牢固,位置要准确,表面涂一层机油塑料拨膜,检查合格后方可浇注.11混凝土强度达到70%以上时,方能脱膜.12耐火保温混凝土脱模后,马上进行养护,养护时间按规范进行.13每次耐火混凝土现浇,要制作试块,以便进行各种性能的分析、试验.14各种耐火保温混凝土的配料,要严格按照配置说明进行配制,各种料都要过砰,严格把准各种数量,力求准确,误差不得超过要求.15保温应在水压试验完,金属表面防腐油漆刷完并干燥后进行/16汽包上保温钩钉要焊接牢固,不得有咬肉现象.17保温材料及厚度按设计规定,捆拆要牢固.表面应平整,模面应光滑.18管道保温时所有伸缩节,滑动支架及几处管道膨胀的地方,应留20-30mm膨胀缝间隙,并嵌石棉绳.19炉体耐火保温混凝土的施工,按部分,按位置,按厚度,按一定的高度,四周模板立好加固后,经检查合格应连续施工,一次性浇注完毕.尽量减少施工缝,以增加炉体的严密性.4质量要求①对使用各种耐火、保温、隔热、粉料、涂料等材料必须有产品合格证明书,化学分析单,按国家标准验收,符合设计要求方能使用.②锅炉炉墙和设备及保温工程的施工,应采取防水措施.③炉墙应按设备技术文件,留出膨胀缝,其宽度误差为±3mm,膨胀缝边沿错牙不大于2mm.④耐火砖、硅藻土砖、保温板砌体要达到横平书直,灰浆饱满,灰缝均匀,按砌体的规范要求,灰缝不得超标.⑤配制的耐火砖、耐火混凝土及砌筑用的各种灰浆,配比要准确,搅拌要均匀,水泥拌和料,误差为±2%,粗细骨料±5%.⑥炉墙要垂直,每迷误差不得超过3mm,全高不超过.水冷壁管中心与炉墙表面的距离+20/-10mm.过热器、省煤器中心与炉墙表面的距离+20/-5mm.汽包与炉墙周围间隙+10/-5mm.折烟墙与侧墙表面间隙±5.砖砌炉墙或耐火混凝土炉墙部位穿墙管间隙+10mm.⑦混凝土表面不平整度不超过3mm.⑧混凝土模板制作安装：模板应坚固,无下沉变形现象,不平度每迷不大于,全长不大于10mm.⑨耐火混凝土的拌制：8mm以上的骨料一般应于四小时之前洒水闷料但烧矾土熟料可以不闷料.应严格控制耐火混凝土的水灰比.当采用机械振捣时,混凝土的塌落度应不大于3-4mm,用人工捣固时,应不大于5-6mm；特殊部位如加密集管子的穿墙处,可适当调整水灰比.拌制好的矾土水泥耐火混凝土存放时间一般不超过30min,硅酸盐水泥耐火混凝土一般不超过60min.10耐火混凝土的施工：施工部位的杂物应清除干净,捣固均匀密实.耐火混凝土一般进行连续施工,如施工必须中断时,相隔时间不许超过现浇混凝土层的终凝时间,继续浇灌时,应将以灌好的混凝土打毛,并清扫干净,用水淋湿.在成型保温材料或保温混凝土上浇灌耐火混凝土时,应有防水层隔开,在保温混凝土上浇灌耐火混凝土时,宜待混凝土保温期满后进行.安装中当耐火混凝土接缝大于20mm时,应补浇混凝土,补浇前,混凝土内的钢筋应清理露出,混凝土表面应打扫清洁,用水淋湿,新浇混凝土应细致捣固,并按要求养护.11耐火混凝土的养护：硅酸盐水泥耐火混凝土,潮湿养护,最佳养护温度15℃-25℃,养护时间>7天,一天后开始养护.矾土水泥耐火混凝土,潮湿养护,最佳养护温度15℃-25℃,养护时间3天,一天后开始养护.水泥胶结料耐火混凝土在高于上述温度施工时,浇灌后3-4小时既需浇水养护,矾土水泥耐火混凝土应采取降温措施.12耐火混凝土在正常的养护条件下,允许拆模时间为：矾土水泥耐火混凝土不得少于一昼夜,硅酸盐水泥耐火混凝土和矿渣硅酸盐水泥耐火混凝土不得少于3昼夜.拆模后如发现微小缺陷,应及时修补.13卫燃带施工：抓钉的直径长度和布置密度应按设备文件及施工图纸的要求进行.卫燃带的管子表面必须清除铁锈,非模式管壁间应加隔离物,严禁将管子内外连接在一起. 14铁丝网的施工：耐火混凝土内钢筋网应拉直铺平,间隔点焊在管子上,两块间接连接在一起.敷管炉墙的与燃烧装置,孔门等应连接牢固,铁丝网之间应连接在一起.保温层铁丝网的固定应对接.铁丝网与钢钉紧固牢靠.并保证贴在保温层上.施工完毕后,铁丝网铁丝表面不应有铁丝断头露出边,不应有膨包和空层现象.铁丝网在捆紧焊牢之后,应刷沥青一道,而且要刷的均匀.5冬季施工：①凡昼夜室外温度低于5℃平均温度和最低温度低于-3℃时,红砖、耐火砖砌体,耐热混凝土,保温混凝土保温等工程应采取防冻措施.②耐火制品及配制耐火混凝土的粉料,骨料应预热至0℃以上,耐火灰浆及保温灰浆应不低于+5℃,加热各种材料时,应注意变质.③冬季施工应采取防寒保暖措施,确保施工部位及周围的平均温度达到+5℃方能施工.④水泥胶结料耐火混凝土和保温混凝土,可采用蓄热法或加热法电流加热蒸汽加热.加热时,普通水泥和矿渣水泥耐火混凝土和保温混凝土,不得超过+60℃.采用蒸汽养护时,不得超过+30℃.⑤水泥胶结料耐火保温,抹面灰浆和砌筑用灰浆不应掺用化学促凝剂.⑥耐火混凝土和保温混凝土养护结束和抹面完工后,尚未干燥前,严禁受冷冻.⑦作好现场周围温度的测量记录,每小时测量一次,记录室外工作地点和砌体周围的温度和养生时间温度.2、水压试验方案1试验的范围：从给水进口到蒸汽出口的省煤器、汽包、水冷壁、过热气、和锅炉附属的汽水管道、阀门、排水管、仪表管、安全阀和汽包内部不作水压,安装时分别进行试压.①锅炉本体所有受热面；②给水管道③连续排污加药取样等系统；2试压前的检查和准备①承压部件的安装是否全部完成,包括焊接、焊缝、取样检验以及受热面管子支吊架的安装工作等.②汽水系统管道上所有阀门启闭位置,使其符合水压要求.③组合及安装时用的一些临时加固,规定支撑应全部割除并清理干净.④合金钢部分的光谱复查是否全部完成.⑤认真核对受热系统各处的膨胀间隙和膨胀方向.⑥上水、伸压、放水、放气等系统是否已全部装好,试验用的压力表和阀门等附件是否已安装齐全,压力表至少安装两只.并经检验合格.⑦凡是与其他管道连接的地方用堵板用作临时封闭.⑧水压试验时,应把安全阀隔开.⑨水压试验用的水漂、试验用水最好用出过氧的水,也可用经过处理的除氧水,或填加适量的氨或联胺的软化水,一般水温不能超过80℃.⑩应搭设必要的脚手架,并有充足的照明设施.11配备人员落实分工检查范围,并准备必要的检查和修理工具.12整理好安装技术记录.13由于锅炉系统复杂,焊缝和法兰结合面较多,渗漏的可能性也较大.采取在正式水压试验之前,先进行依次气压试验,以检查受压部件是否有泄露,焊缝堵死等,有无裂纹,并及时加以消除.这样为水压试验一次成功,缩短试验时间打下基础,避免了水压试验的发复进行.气压试验一般采用1台容量为6-9m3/min的空气压缩机,压力为,进气口仍使用水压试验的进水口,一般使系统的气压升到,用这个压力的压缩空气,空气泄露是水泄露的几十倍,当系统达到试验压力时,可把肥皂水检查漏气的地方,并作好记录,以便试验结束后处理.3水压试验的压力规定及试验方法①试验方法：开启所有空气门,压力表连通门,水位计连通门,关闭所有放水门及本体管路范围的阀门,锅炉进水前开启空气门.②开启锅炉进水门,使锅炉进水,锅炉进水可以通过主给水管进水,也可以通过水冷壁下联箱的排水总管或省煤器入口的临时管路进入.③一般水温不应超过80℃,在寒冷地区水压试验环境温度不低于0℃.④进水过程中应经常检查最高的空气门是否冒气,当锅炉水位计漏水,最高的空气门冒水10min后关闭空气门和进水门,对锅炉进行检查.⑤启动升压泵进行升压,压力上升速度为每分钟,当达到试验压力的10%左右时,应作为初步检查,如未发现泄露,以每分钟不超过速度升压,达到工作压力时检查有无漏水和异常现象,然后继续升值试验压力,保持5min后降至工作压力进行全面检查,检查期间压力应保持不变.检查中若无渗漏现象,则认为水压试验合格,但对焊缝处所发生的大小渗漏均应进行修理.⑥打开放水门进行放水、降压,待压力下降至接近零时,应打开所有放气阀,尽量将水放尽,过热器中的积水可用压缩空气吹尽.。
锅炉施工措施与方案
锅炉施工措施与方案一、施工工序总体安排我方承建工程施工总体原则,是以安装施工为主线,依据进度计划安排分项工程施工。
二、锅炉专业施工方案根据锅炉的结构特点及与锅炉房的相对位置, 在现场适当位置布置一台旋转扒杆,负责中,小件的吊装和从E排外向锅炉房内设备的倒运工作.1.安装工艺及技术要求1）锅炉设备清点验收,基础划线放样验收2）设备开箱检查验收锅炉安装施工前应由建设单位,锅炉厂家,安装单位有关人员对制造发货的所有设备,部件进行开箱,清点检查验收并做好详细记录。
对汽包、集箱、钢结构、受热面管子应进行详细检查,对其主要尺寸进行复测,发现缺陷或质量问题及时反馈,由制造厂方负责处理。
3）设备零件等是否有破损缺件,供货数量是否齐全,发现问题提交甲方,由锅炉厂方作补足处理。
4）对清点检验合格后的锅炉设备、部件、应做好有关标记后,按安装工艺先后程序进行堆放在靠锅炉房附近,便于吊运安装。
2. 基础划线验收1）锅炉基础验应由锅检部门、业主、土建、安装单位共同进行检验土建施工质量,几何尺寸是否符合图纸设计要求,并具备完整的施工质量技术资料,共同验收合格后交安装单位施工。
2）土建单位应及时提供基础移交技术资料,砼标号,强度,外形尺寸,中心座标偏差,预留孔洞预埋件偏差有关数据。
3）土建单位应在锅炉基础上标记纵横中心线,1米标高线,以备验收时复测。
4）对其基础进行全面检查,表面应平整,无蜂窝麻面,裂纹等缺陷,外形尺寸偏差值应在允许范围之内。
5）锅炉基础验收后,安装单位即可进行划线放样,划出各线必须用铅油做好标记,供锅炉安装就位时作为依据。
基础划线允许偏差为3.钢架组合安装1）安装前检查和准备2）按图纸设计要求,认真复查钢架,横梁制造质量。
根据电建规DL/T5047-95《电力建设施工及验收技术规范》附录A技术规范要求进行,应符合要求。
3） 检查立柱,横梁的弯曲度、扭曲度应符合有关要求,若发现有超差时则采取相应措施进行校正,且符合有关要求,并做好校正前后的详细记录。
锅炉安装施工方案汇总
锅炉安装施工方案汇总一、前言在工业生产和生活中，锅炉是一种非常重要的设备，它起着加热、蒸汽生产等重要作用。
因此，正确的安装和施工方案对于锅炉的正常运行至关重要。
本文将就锅炉的安装施工方案做一个汇总总结。
二、锅炉设备准备在进行锅炉安装之前，首先需要准备好相关的设备和材料，包括但不限于锅炉本体、烟囱、燃料输送系统、水处理设备、控制系统等。
在采购这些设备时，要确保其质量符合标准，以保证后续安装施工的顺利进行。
三、施工准备工作在进行锅炉安装之前，需要对施工现场进行准备工作，包括清理施工区域、为设备运输提供便利、搭建施工平台等。
此外，施工人员还需要合理安排施工计划，明确各项工作的任务和时间节点。
四、安装施工流程1. 地基基础施工首先需要进行地基基础的施工，确保地基坚固平整。
根据锅炉设备的尺寸和重量，确定地基的深度和尺寸。
2. 锅炉本体安装将锅炉本体运输至现场后，进行安装。
在安装过程中，要严格按照设备安装说明书要求操作，确保安装正确、稳固。
3. 烟囱安装安装完锅炉本体后，需要进行烟囱的安装。
烟囱的设计要满足排烟要求，安装时要保证烟囱稳固、密封。
4. 配套设备安装安装完主体设备后，需要进行配套设备的安装，包括燃料输送系统、水处理设备、控制系统等。
5. 系统调试安装完成后，需要对整个系统进行调试，确保各项设备正常运行，达到设计要求。
五、安全管理在整个安装施工过程中，安全是至关重要的。
施工人员需要遵守相关安全规定，佩戴必要的安全防护装备，确保施工过程安全可靠。
六、施工验收与后续维护安装施工完成后，需要进行验收。
验收合格后，可以投入正常使用。
同时，定期进行设备维护和保养工作，延长设备使用寿命，确保设备稳定运行。
以上就是本文对锅炉安装施工方案的汇总总结，希望对锅炉安装施工有所帮助。
余热锅炉受热面焊接施工方案
目录目录 0一工程概况及工程量 0二编制依据和相关标准 (1)三作业进度及劳动力安排 (1)四作业准备工作及条件 (1)五施工方法、步骤及作业程序 (2)六作业的质量要求 (4)七作业的环境要求及成品保护措施 (5)八作业的安全技术措施及文明施工 (6)九施工的危险点、危险源及防范措施对策表 (7)十强制性条文及二十五条反措 (8)一工程概况及工程量1.1 工程名称：白银市生活垃圾焚烧发电工程余热锅炉本体安装.1。
2 建设地点：白银市高新开发区。
1。
3工程规模：LC600-52.8-4.0/400生活垃圾焚烧余热锅炉本体安装。
由于现场组对场地紧凑，交叉作业较多，为安全顺利地进行组装，现编制受热面焊接方案。
1.4 工程量锅炉受热面管的焊接.本期工程锅炉受热面管大体可分为水冷壁、省煤器、过热器、省煤器连接管、顶部连接管、下降管及附属连接管等管道具体见表1.表1 焊口的材质、规格、数量统计表2.1《焊接工艺评定》企业标准；2.2设计院、设备制造厂提供的相关图纸及资料；2.3《火力发电厂焊接技术规程》DL/T869—2012；2.4《焊接工艺评定规程》DL/T868-2004；2.5《焊接技术考核规程》DL/T679—1999;2.6《电力建设施工质量验收及评价规程第2部分》DL T5210。
2-2009：锅炉机组2.7《电力建设安全工作规程》（火力发电厂部分DL5009。
1—2002）；2.8《电力建设施工质量验收及评价规程》（第七部分,焊接）DL/T5210.7-2010。
三作业进度及劳动力安排3。
1 工程进度：以锅炉工地施工进度为主，满足配合。
3。
2 劳动力安排安全员：1人；质检员：1人;班长:2人；技术员：3人;电工：1人；高压焊工:5人；四作业准备工作及条件4.1人员的资质要求4。
1。
1焊工应按照劳动部TSG—Z6002-2010《特种设备焊接操作人员考核细则》参加焊工技术考核，取得焊工合格证书，并按照考试合格项目适用范围从事焊接工作；进入现场前应进行相应的焊前模拟练习考试，考试合格后方准参加现场焊接。
3锅炉受热面组合安装方案
3 锅炉受热面组合安装方案（1）本体受热面的吊装顺序1）锅炉受热面分炉膛和后水平烟道两个区域进行吊装。
○1炉膛部分：右墙水冷壁→左墙水冷壁→前墙水冷壁→第一隔墙水冷壁→灰斗前隔墙水冷壁→第二隔墙水冷壁→分流屏→后墙水冷壁○2水平烟道部分：右包墙水冷壁→左包墙水冷壁→蒸发器1→3级过热器→2级过热器→1级过热器→蒸发器2→3级省煤器→2级省煤器→1级省煤器→顶棚管。
（2）水冷壁安装方案：水冷壁采用膜式管排，分段制造供货，现场进行组合，分片吊装。
1）水冷壁组合水冷壁按各墙分别组合成片，上、下集箱与水冷壁进行组合，各层刚性梁与水冷壁一起组合吊装。
水冷壁在锅炉组合场进行组合，适当加固防止吊装变形。
2）水冷壁安装水冷壁组件采用20t平臂起重机和350t履带吊（一台主吊，一台配合）吊装，两侧墙和前墙直接从炉顶板梁间贯入，上部各组件直接穿装吊杆就位。
中间隔墙吊梁缓装，待两侧墙吊装后在进行隔墙吊梁的吊装，安装焊接牢固后再进行隔墙水冷壁的吊装，后墙水冷壁预先抛锚到后部钢架上，待过热器安装结束后，再就位安装。
○1水冷壁部分a做好设备开箱检查，外形几何尺寸校验，单侧水冷壁整体要在组合场预组合，重点保证整体的尺寸和对角线误差不超标。
b所有管排和散管要做管道通球试验及压缩空气吹扫，并做好管口封堵措施，保证管道内部清洁。
水冷壁组件起吊前做好起吊加固，以免管材变形。
c及时做好管排就位找正，水冷壁上联箱等要和钢架临时加固，临时加固不得与联箱母材焊接。
d膜式壁与散管的密封焊要分区落实责任人，不得错焊、漏焊，不得损伤管材，加强检查。
○2刚性梁部分a做好外观检查，保证刚性梁外形尺寸和外观质量。
b保证刚性梁安装后合理热膨胀，按设备图纸要求进行焊接，不错焊、不漏焊，与水冷壁管的连接铁件焊接时不得损伤管材。
c刚性梁角部正确安装，保证角度，膨胀自如。
d刚性梁的止晃装置按图安装好。
（3）蒸发受热面安装1）锅炉设置有两级蒸发受热面，悬吊结构，一、二级分别安装在水平烟道进口及省煤器前。
