糕点切片机机02—1

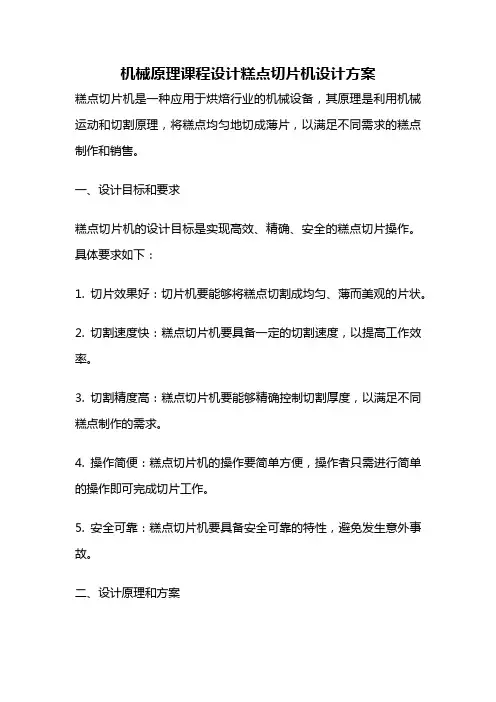

机械原理课程设计糕点切片机设计方案
机械原理课程设计糕点切片机设计方案糕点切片机是一种应用于烘焙行业的机械设备，其原理是利用机械运动和切割原理，将糕点均匀地切成薄片，以满足不同需求的糕点制作和销售。
一、设计目标和要求糕点切片机的设计目标是实现高效、精确、安全的糕点切片操作。
具体要求如下：1. 切片效果好：切片机要能够将糕点切割成均匀、薄而美观的片状。
2. 切割速度快：糕点切片机要具备一定的切割速度，以提高工作效率。
3. 切割精度高：糕点切片机要能够精确控制切割厚度，以满足不同糕点制作的需求。
4. 操作简便：糕点切片机的操作要简单方便，操作者只需进行简单的操作即可完成切片工作。
5. 安全可靠：糕点切片机要具备安全可靠的特性，避免发生意外事故。
二、设计原理和方案1. 机械原理：糕点切片机的切片原理主要是通过机械运动和切割原理来实现的。
通过电动机驱动刀片进行旋转运动，刀片上的锋利边缘与糕点接触，将糕点切割成薄片。
2. 切片机构设计：切片机构设计是糕点切片机的核心部分，其主要包括电动机、传动装置和刀片。
电动机通过传动装置带动刀片进行旋转运动，刀片上的锋利边缘与糕点接触，将糕点切割成薄片。
3. 切割厚度控制：为了实现切割厚度的控制，可以在刀片上设置可调节的切割厚度装置。
通过调节切割厚度装置，可以控制切片的厚度，以满足不同糕点制作的需求。
4. 安全保护装置：为了保证糕点切片机的安全可靠性，可以在机器上设置安全保护装置，如切割区域的防护罩、急停按钮等，以避免操作者在使用过程中发生意外事故。
5. 操作便捷性：为了提高糕点切片机的操作便捷性，可以采用触摸屏、按钮等方式进行操作，使操作者只需进行简单的操作即可完成切片工作。
三、设计流程和关键技术1. 设计流程：糕点切片机的设计流程主要包括需求分析、方案设计、机械结构设计、电气控制设计、安全保护设计、性能测试等环节。
2. 关键技术：糕点切片机设计的关键技术包括机械结构设计、电气控制设计和安全保护设计。
机械结构设计要考虑切割效果、切割速度和切割精度；电气控制设计要考虑操作便捷性和切割厚度控制；安全保护设计要考虑安全可靠性和急停功能。
课程设计糕点切片机
课程设计糕点切片机一、课程目标知识目标：1. 学生能够理解糕点切片机的工作原理，掌握其操作步骤及安全使用方法。
2. 学生能够描述糕点切片机的结构组成，了解不同部件的功能和作用。
3. 学生掌握糕点切片机在烘焙行业中的应用，了解其在生活中的实际意义。
技能目标：1. 学生能够独立操作糕点切片机，完成对糕点的切割工作，提高烘焙技能。
2. 学生能够根据糕点的种类和需求，调整糕点切片机的切割厚度，培养实际操作能力。
3. 学生能够对糕点切片机进行简单的维护和清洁，提高自我管理能力。
情感态度价值观目标：1. 学生通过学习糕点切片机的使用，培养对烘焙行业的兴趣，激发创新意识。
2. 学生在学习过程中，注重团队协作，养成良好的沟通与协作能力。
3. 学生认识到糕点切片机在生活中的重要作用，增强对劳动成果的尊重，提高社会责任感。
课程性质：本课程为实用技术类课程，结合生活实际，注重培养学生的动手能力和实际操作技能。
学生特点：学生处于好奇心强、动手能力逐渐提高的阶段，对新鲜事物充满兴趣，但注意力容易分散。
教学要求：教师应注重理论与实践相结合，通过直观演示、分组合作等方式，引导学生主动参与，提高学习兴趣和积极性。
同时，关注学生的个体差异，给予不同层次的学生个性化指导，确保课程目标的实现。
在教学过程中，关注学生的情感态度价值观的培养，使学生在掌握技能的同时，形成良好的品格。
二、教学内容1. 糕点切片机的结构认识：介绍糕点切片机的各部件名称、功能及作用，结合教材相关章节，让学生通过观察实物和图示，了解其结构组成。
2. 糕点切片机的工作原理：讲解糕点切片机的工作原理，通过动画演示和实际操作，使学生理解其切割过程。
3. 糕点切片机的操作方法：详细讲解糕点切片机的操作步骤，包括开机、调整切割厚度、放置糕点、切割、关机等，结合教材实例，让学生掌握正确操作方法。
4. 糕点切片机的使用注意事项：强调使用糕点切片机时的安全事项，如佩戴防护手套、避免触碰切割刀片等，结合教材内容，提高学生的安全意识。
机械设计课程设计糕点切片机
机械设计课程设计设计说明书设计题目糕点切片机目录一、设计任务书 (3)二、切刀往复运动方案的选择和评价 (4)三、糕点直线间歇运动方案的选择与评价 (6)四、执行机构的简图及运动循环图 (8)五、执行系统的设计 (10)六、减速器的设计 (14)七、参考文献 (41)一、设计任务书1、设计题目：糕点切片机2、工作原理糕点切片机需要完成两个执行动作：糕点的直线间歇移动和切刀的往复直线运动。
通过两者动作的配合进行切片，通过改变直线间歇移动的距离，以满足糕点的不同切片宽度的要求。
3、原始数据已知条件万案1r 2r 3456782.5 2.3 2.2 2.1 2.0 1.9 1.8 1.7工作机输入功(Kvy6058555250484542生产率(片/min)糕点尺寸：长度：200mm, 厚度：5〜80mm, 宽度：10、20、30mm (可调) 工作条件：载荷有轻微冲击，一班制使用期限：十年，大修期为三年生产批量：小批量生产(少于十台)动力来源：电力，三相交流(220V/380V)转速允许误差：土5%4、设计任务执行部分机构设计(1)分析切刀、输送机构的方案(2)拟定执行机构方案，画出总体机构方案示意图(3)画出执行机构运动循环图(4)执行机构尺寸设计，画出总体机构方案图，并标明主要尺寸(5)画出执行机构运动简图(6)对执行机构进行运动分析传动装置设计(7)选择电动机(8)计算总传动比，并分配传动比(9)计算各轴的运动和动力参数(10)传动件的设计计算(11)选择联轴器(12)轴的结构设计(13)绘制减速器装配图(14)轴的强度校核(15)滚动轴承的选择、寿命计算和组合设计(16)键的选择和强度计算(17)绘制轴、齿轮零件图凸轮机构、齿、切刀往复运动方案的选择与评价实现切刀往复运动的机构：切刀的往复直线移动可米用连杆机构、轮齿条、组合机构等。
方案一：凸轮机构工作原理：由凸轮的转动带动切刀的上下往复运动， 最大行程为凸轮的相对于转 动点的最高点与最低点的差，通过增减凸轮的长度来增大或减小行程。
食品切片机操作规程
食品切片机操作规程
《食品切片机操作规程》
一、安全操作
1. 操作前需检查切片机的电源和开关是否正常，保证设备处于安全状态。
2. 操作人员需穿戴好工作服和手套，避免触碰刀具。
3. 在操作过程中，禁止将手或其他物品放入切片机内部。
4. 操作人员应该保持专注，避免分散注意力，以确保操作安全。
二、操作流程
1. 启动切片机前，应将食品放置在切片盘上，并用手柄将食品固定。
2. 打开切片机电源，并根据需要调节切片厚度。
3. 按下切片机的启动按钮，开始切割食品。
4. 操作完成后，关闭切片机的电源，并清理刀具和切片盘。
三、维护保养
1. 定期清洗切片机的刀具和内部结构，防止食品残渣积聚影响
切割效果。
2. 在使用过程中发现异常情况，立即停止使用并进行检查维修。
3. 长时间不使用切片机时，应将切片机进行保养，包括清洗和润滑。
四、注意事项
1. 切片机只能用于食品的切割，禁止用于非食品切割。
2. 操作人员需对切片机有一定的了解和技能，不熟悉操作的人员不得擅自操作。
3. 在使用切片机时，应注意保持周围的环境清洁整洁，以防止食品污染。
以上就是《食品切片机操作规程》，希望大家在操作切片机时严格遵守规程，确保安全和生产顺利进行。

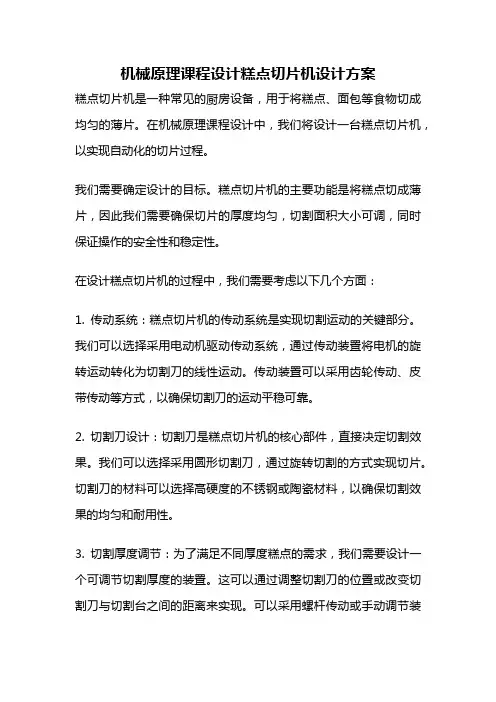

机械原理课程设计糕点切片机设计方案
机械原理课程设计糕点切片机设计方案糕点切片机是一种常见的厨房设备，用于将糕点、面包等食物切成均匀的薄片。
在机械原理课程设计中，我们将设计一台糕点切片机，以实现自动化的切片过程。
我们需要确定设计的目标。
糕点切片机的主要功能是将糕点切成薄片，因此我们需要确保切片的厚度均匀，切割面积大小可调，同时保证操作的安全性和稳定性。
在设计糕点切片机的过程中，我们需要考虑以下几个方面：1. 传动系统：糕点切片机的传动系统是实现切割运动的关键部分。
我们可以选择采用电动机驱动传动系统，通过传动装置将电机的旋转运动转化为切割刀的线性运动。
传动装置可以采用齿轮传动、皮带传动等方式，以确保切割刀的运动平稳可靠。
2. 切割刀设计：切割刀是糕点切片机的核心部件，直接决定切割效果。
我们可以选择采用圆形切割刀，通过旋转切割的方式实现切片。
切割刀的材料可以选择高硬度的不锈钢或陶瓷材料，以确保切割效果的均匀和耐用性。
3. 切割厚度调节：为了满足不同厚度糕点的需求，我们需要设计一个可调节切割厚度的装置。
这可以通过调整切割刀的位置或改变切割刀与切割台之间的距离来实现。
可以采用螺杆传动或手动调节装置，以精确控制切割厚度。
4. 安全保护装置：在设计糕点切片机时，我们还需要考虑操作的安全性。
可以设计一个安全保护装置，当切割刀接触到人体或其他物体时，能够自动停止切割运动，以避免事故的发生。
5. 结构稳定性：糕点切片机在工作过程中会受到较大的力和振动，因此需要设计一个稳定的结构来支撑切割刀和传动系统。
可以采用重型铸铁或钢材料来制作底座和支架，以增加机器的稳定性和刚性。
在设计糕点切片机的过程中，我们还可以考虑一些创新的设计。
例如，可以设计一个自动供料装置，将糕点自动送入切割区域，提高工作效率。
另外，可以加入数字控制系统，实现切割厚度的精确调节和切割速度的控制。
糕点切片机的设计需要考虑传动系统、切割刀设计、切割厚度调节、安全保护装置和结构稳定性等方面。

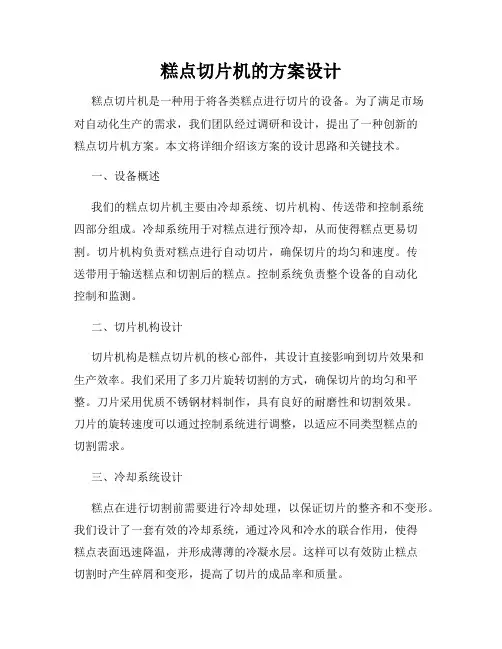

糕点切片机的方案设计
糕点切片机的方案设计糕点切片机是一种用于将各类糕点进行切片的设备。
为了满足市场对自动化生产的需求，我们团队经过调研和设计，提出了一种创新的糕点切片机方案。
本文将详细介绍该方案的设计思路和关键技术。
一、设备概述我们的糕点切片机主要由冷却系统、切片机构、传送带和控制系统四部分组成。
冷却系统用于对糕点进行预冷却，从而使得糕点更易切割。
切片机构负责对糕点进行自动切片，确保切片的均匀和速度。
传送带用于输送糕点和切割后的糕点。
控制系统负责整个设备的自动化控制和监测。
二、切片机构设计切片机构是糕点切片机的核心部件，其设计直接影响到切片效果和生产效率。
我们采用了多刀片旋转切割的方式，确保切片的均匀和平整。
刀片采用优质不锈钢材料制作，具有良好的耐磨性和切割效果。
刀片的旋转速度可以通过控制系统进行调整，以适应不同类型糕点的切割需求。
三、冷却系统设计糕点在进行切割前需要进行冷却处理，以保证切片的整齐和不变形。
我们设计了一套有效的冷却系统，通过冷风和冷水的联合作用，使得糕点表面迅速降温，并形成薄薄的冷凝水层。
这样可以有效防止糕点切割时产生碎屑和变形，提高了切片的成品率和质量。
四、传送带设计为了保证生产效率和连续切片的流程，我们设计了一条传送带，用于将冷却后的糕点输送到切片机构。
传送带采用食品级别的材料制作，具有良好的耐磨性和卫生性。
传送带的速度可以根据需求进行调整，确保糕点的稳定输送和切割。
五、控制系统设计整个糕点切片机的自动化控制和监测由控制系统完成。
控制系统采用PLC(Programmable Logic Controller)编程，具有可编程性和灵活性。
通过触摸屏界面，操作人员可以方便地对设备进行设置和监测。
控制系统能够实现切片机构和传送带的自动同步协调，保证切片的稳定和连贯性。
六、安全设计为了保证操作人员的安全和设备的可靠性，我们在方案设计中充分考虑了安全因素。
糕点切片机采用全封闭式设计，刀片区域设有安全隔离措施，以防止操作人员误伤。
糕点切片机机械原理课程设计
糕点切片机机械原理课程设计一、引言糕点切片机是一种常见的食品加工机械，广泛应用于糕点行业。
本文将对糕点切片机的机械原理进行课程设计，探讨其工作原理、结构组成和运行过程。
二、工作原理糕点切片机的工作原理主要包括三个步骤：送料、切片和出料。
首先，通过送料系统将待切割的糕点送入切片区域。
然后，利用切刀进行切割，将糕点切成均匀的薄片。
最后，通过出料系统将切好的糕点片排出切片机。
三、结构组成糕点切片机主要由送料系统、切片系统和出料系统三部分组成。
送料系统包括送料装置和送料传动装置，用于将糕点送入切片区域。
切片系统包括切刀和切刀传动装置，用于将糕点切割成均匀的薄片。
出料系统包括出料装置和出料传动装置，用于将切好的糕点片排出切片机。
四、运行过程糕点切片机的运行过程如下：首先，将待切割的糕点放入送料装置上，并调整送料装置的位置和角度，使糕点能够顺利进入切片区域。
然后，启动切片机，切刀开始运动，将糕点切割成均匀的薄片。
切片过程中，刀片的运动速度和切割厚度可以根据需要进行调整。
最后，切好的糕点片通过出料装置排出切片机。
五、设计要点在进行糕点切片机机械原理的课程设计时，需要考虑以下要点：1. 糕点切片机的结构设计要合理，确保切割效果均匀且稳定。
2. 切片机刀片的材质和刀口的设计要满足切割糕点的需求，同时考虑刀片的耐磨性和易更换性。
3. 切片机的送料系统要具备良好的输送能力和稳定性，以确保糕点能够顺利进入切片区域。
4. 切片机的出料系统要设计合理，确保切好的糕点片能够顺利排出切片机，避免堵塞和破坏切片效果。
5. 切片机的传动装置要选用合适的传动方式，确保切刀的运动平稳和可靠。
六、课程设计内容根据以上要点，本次课程设计将包括以下内容：1. 糕点切片机的整体结构设计，包括送料系统、切片系统和出料系统的设计方案。
2. 切片机刀片的选择和设计，考虑刀片材质、刀口形状和刀片固定方式。
3. 送料系统的设计，包括送料装置、送料传动装置和送料速度的确定。
轮转式切片机的功能介绍
轮转式切片机的功能介绍轮转式切片机概述轮转式切片机（rotary slicer）是一种常用的食品加工设备，在面包、蛋糕、肉类等食品加工中广泛应用。
它通过将食品置于切片盘上，通过旋转刀片等手段将食品切成均匀的薄片，以达到美观、卫生、方便的效果。
本文将对轮转式切片机的功能进行介绍。
切片功能轮转式切片机最主要的功能就是切片，它可以将面包、蛋糕等食品切成均匀的薄片。
在面包和蛋糕店中，这种设备广泛应用，因为通过轮转式切片机处理的面包和蛋糕外观整齐、切口光滑，而且速度快，可以提高生产效率。
在肉类加工中，轮转式切片机也被广泛应用。
它可以将各种肉类切成均匀薄片，如金华火腿、牛肉、火腿肠等。
肉类的切片，不仅可以提高产品的美观度，还可以确保每一片的大小和重量都相同，方便消费者购买和制作。
切碎功能轮转式切片机还具有切碎功能。
如果在切片盘上安装切碎刀片，就可以将食品切成碎片。
食品加工厂商在生产调料、香料等产品时会用到这个功能。
通过切碎功能可以将食品加工得更小，比如肉末、面包屑等，以满足不同加工要求。
称重功能轮转式切片机在切片过程中，可以通过设定重量，自动切片。
这种功能可以确保每一片食品的大小和重量相同。
在生产线上，工人可以将食品放在切片盘上，设定重量，然后轮转式切片机就可以自动切片，确保生产流程的标准化。
自动化功能轮转式切片机可以通过自动化控制来操纵设备。
一些高级轮转式切片机使用电子控制系统，可以实现自动进给、切片、收片等多个动作，也可以存储、调用多个切片程序。
这种自动化功能可以大大提高工作效率，减少了人工操作的弊端，对生产企业的效益有很大帮助。
结论轮转式切片机在食品加工中的作用比较广泛，其主要功能包括切片、切碎、称重和自动化等。
这些功能可以大大提高生产效率，降低生产成本，确保食品卫生和质量。
在制定加工方案时，生产企业可以根据实际需求选择合适的轮转式切片机，以达到最佳的效果。
《机械原理课程设计》糕点切片机
《机械原理课程设计》糕点切片机1.摘要糕点切片机作为一种重要的食品加工设备，在食品工业中发挥着举足轻重的作用。
它能够快速、均匀地将糕点切分成等份或不等份，提高生产效率，并保证产品质量。
本文将深入探讨糕点切片机设计背景，从市场需求、技术发展、类型与特点、典型案例、挑战与对策以及未来发展趋势等方面展开分析。
2.设计原理糕点先成型（如长方体、圆柱体等）经切片后再烘干。
糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复移动。
通过两者的动作配合进行切片。
改变直线间歇移动速度或每次间隔的输送距离，以满足糕点不同切片厚度的需要。
2.1设计要求（1）糕点厚度：10~20mm。
（2）糕点切片长度（亦即切片的高）范围：5~80mm。
（3）切刀切片时最大作用距离（亦即切片的的宽度方向）：300mm。
（4）切片工作节拍；30r/min。
（5）生产阻力很小，要求选用的机构简单、轻便、运动灵活可靠。
（6）电动机可选用0.55kw（或0.75kw），1450r/min。
3. 工作原理和工艺动作分解根据工艺过程，机构应具有一个电动机和两个执行构件（一个输送履带和一把切刀）。
两个执行构件的运动形式如下所示：（1）送料：要求输送履带沿着水平方向做间歇的直线移动，将待加工的糕点送至预定的位置进行加工。
（2）切片：要求切刀是安装在铅垂方向运动的活动构件上，随着构件的往复运动而运动，将位于加工位置上的原料快速切削以使切片刀口整齐平滑。
因此，糕点切片机设计主要集中于间歇机构和往复运动机构的设计。
4.根据工艺动作和协调要求拟定运动循环图糕点切片机要求实现两个执行动作：糕点的直线间歇运动和切刀的往复运动。
工艺动作顺序：电机启动后，进行糕点的送进运动，同时切片铅垂向下运动，当送进停止（糕点停止）后，切刀切割糕点，切割完成（切刀退出糕点）后，切割完毕后，完成一次循环。
表1.运动循环图5.糕点切片机的功能分析实现糕点切片机运动的机构应有下面几种基本功能：①在输送履带送料时，切刀不能接触到待加工的糕点②进行切片时，输送履带必须是静止不动的③输送履带的运动要具有间歇性④切刀的运动要具有往复性⑤输送履带与切刀要能够实现联合运动6. 机构的选型表2.执行机构形态学矩阵根据表2所示的两个执行机构形态学矩阵，可以求出糕点切片机的机械运动方案数为： N=4*2=8 7.机械传动系统的速比i 总=n 电机/n 执行主轴=1450/30=145/3所以，机械传动系统的第一级采用带传动，减速为240r/min ，起速比为145/24；第二级采用直齿圆柱齿轮传动，减速为30r/min，其传动比为8。
机械原理糕点切片机分析
机械原理糕点切片机分析糕点切片机是一种可以将糕点切成相同大小的块状的机械设备。
通过传动装置和切割装置的相互配合，可以实现高效的糕点切片。
首先，糕点切片机的工作原理是通过电机提供的动力驱动切割装置进行切割。
电机通过传动装置，将动力传递给切割装置，从而实现切割功能。
其次，切割装置是糕点切片机的核心部件。
它通常由刀片和刀架组成。
刀片数量可以根据需要进行调整，以实现不同大小的糕点切片。
切割装置可以根据糕点的特点和需求进行特殊设计，以确保切割效果和切割速度的最佳效果。
糕点切片机的传动装置通常包括电机、皮带和传动轴。
电机通过皮带与传动轴相连，从而实现动力的传递。
传动装置可以根据需要进行调整，以确保切割速度和稳定性。
糕点切片机还可以配备自动送料装置。
自动送料装置通过传动装置将糕点送入切割装置，自动完成糕点的切割。
这种设计大大提高了切割效率和生产效率。
此外，糕点切片机还可以配备调节装置。
调节装置可以调整切割装置的位置和角度，以实现不同大小和形状的糕点切割。
通过调节装置，可以灵活的满足不同用户的需求。
糕点切片机的优点是高效、精准和可调节性强。
它可以快速、准确地将糕点切割成相同大小的块状，提高了切割效果和生产效率。
同时，糕点切片机的切割装置和传动装置都可以进行调节，以适应不同大小和形状的糕点切割需求。
然而，糕点切片机也存在一些不足。
首先，由于糕点的特殊性，切割装置需要经常清洁和维护，以保持切割效果和切割速度的稳定性。
其次，对于一些特殊形状的糕点，糕点切片机可能无法实现精确的切割效果。
最后，糕点切片机的价格较高，对于一些小型糕点店可能不太适用。
综上所述，糕点切片机是一种高效、精准和可调节性强的机械设备，通过其特殊的工作原理和优良的切割装置，可以实现不同大小和形状的糕点切割。
虽然糕点切片机存在一些不足，但其优点仍然使其成为糕点行业中不可或缺的设备之一。
机械原理课程设计之糕点切片机
机械原理课程设计之糕点切片机糕点切片机是一种常见的机械设备，用于将糕点均匀切片，以满足人们对糕点美观和口感的需求。
本文将详细介绍糕点切片机的设计原理、结构和工作过程，并分析其性能参数和优化方向。
一、设计原理糕点切片机的设计原理基于机械原理中的运动学和动力学原理。
其主要原理是通过机电驱动刀片进行旋转或者往复运动，使刀片与糕点接触并切割糕点，最终实现糕点切片的目的。
二、结构设计1. 机架：糕点切片机的机架是整个设备的基础支撑结构，通常采用钢材焊接而成，具有足够的强度和刚性。
2. 传动系统：糕点切片机的传动系统包括机电、减速器、传动轴等部件，通过传动装置将机电的动力传递给刀片，实现切割糕点的动作。
3. 刀片装置：刀片装置是糕点切片机的核心部件，通常由刀片、刀架和刀片调节机构组成。
刀片采用优质不锈钢材料制成，具有良好的切割性能和耐磨性。
三、工作过程1. 准备工作：将糕点放置在切片机的工作台上，并调整刀片的位置和切割厚度。
2. 启动设备：打开电源开关，启动机电，使刀片开始旋转或者往复运动。
3. 切割糕点：将糕点放置在刀片下方，通过工作台的挪移或者刀片的下压，使刀片与糕点接触并切割糕点。
4. 采集切片：切割后的糕点会自动滑落到采集盘或者输送带上，方便采集和包装。
四、性能参数1. 切割厚度：糕点切片机的切割厚度通常可调节，普通在1mm至20mm之间，以满足不同糕点的需求。
2. 切割速度：糕点切片机的切割速度取决于机电的转速和刀片的形状，普通在100片/分钟至500片/分钟之间。
3. 切片质量：糕点切片机的切片质量主要取决于刀片的锋利度和切割动作的稳定性，切片应具有均匀、整齐的外观。
五、优化方向1. 刀片材料和刀片形状的优化：选择更加耐磨的刀片材料，优化刀片的形状和刃口，提高切割效率和切片质量。
2. 切割厚度的调节范围扩大：增加切割厚度的调节范围，以满足不同糕点的需求。
3. 自动化控制系统的改进：引入自动化控制系统，实现切片机的自动化操作，提高生产效率和产品质量。
糕点切片机说明书_1
---------------------------------------------------------------最新资料推荐------------------------------------------------------糕点切片机说明书糕点切片机说明书机械原理课程设计任务书 1．设计题目：糕点切片机 2．工作原理及工艺动作过程糕点先成型（如长方体、圆柱体等）经切片后再烘干。
糕点切片机要求实现两个动作：（a）糕点的直线间歇移动（b）切刀的往复运动通过两者的动作配合进行切片。
改变直线间歇移动速度或每次间歇的输送距离，以满足糕点的不同切片厚度的需要。
3．原始数据及设计要求 1）糕点厚度：10~20mm。
2）糕点切片长度（亦即切片高）范围：5~80mm。
3）切刀切片时最大作用距离（亦即切片宽度方向）：300mm。
4）切刀工作节拍：40 次/min。
5）工作阻力很小。
要求选用的机构简单、轻便、运动灵活可靠。
6）电机可选用，功率 0.55KW（或 0.75KW）、1390r/min。
1 / 184、根据工艺动作顺序和协调要求拟订的运动循环图。
糕点切片机要求实现两个执行动作：糕点的直线间歇运动和切刀的旋转运动。
工艺动作顺序：电机启动后，两把切刀连续旋转，同时进行糕点的送进运动，当送进停止（糕点停止）后，第一把切刀切割糕点，切割完成（切刀退出糕点）后，进行糕点的第二次送进运动，送进停止（糕 1 点停止）后，第二把切刀切割糕点，切割完毕后，完成一次循环。
糕点的送停时间比为 1：3。
运动循环图传送送第带二把停料空程刀电动机切第连续旋停一转空把程带刀料切送 5、执行机构的选型与评价方案Ⅰ：切刀连续运动：凸轮连杆机构糕点间歇运动：不完全齿轮机构 2 切刀的往复运动我们用凸轮连杆机构实现，刀装在滑块上，利用杠杆定理，当推杆行程增大时，刀具切割糕点，当推杆到达最高点时刀具到达最低点，当推杆行程减小时刀具上升。
机械原理课程设计糕点切片机设计方案
机械原理课程设计糕点切片机设计方案糕点切片机是一种常见的食品加工设备，用于将糕点等食物切成均匀的薄片。
本文将以机械原理课程设计糕点切片机的设计方案为主题，详细介绍设计思路和实现方法。
一、设计目标糕点切片机的设计目标是实现自动化切片，提高生产效率和切片的均匀度。
同时，考虑到食品卫生和安全，设计方案需要符合相关规定，避免食品污染和操作风险。
二、设计原理糕点切片机的设计原理主要基于机械传动和切割原理。
传动部分采用电机驱动，通过减速装置将电机转速降低，并通过传动轴传递动力到切割刀具。
切割部分采用旋转刀盘和切割刀具，利用切割刀具的运动将糕点切割成均匀的薄片。
三、设计方案1. 结构设计：糕点切片机的主要结构包括机架、电机、传动装置、切割刀具和控制系统。
机架采用不锈钢材料，易于清洁和维护。
电机选用功率适中的交流电机，通过减速装置将转速降低到合适的切割速度。
传动装置采用链传动或皮带传动，以实现动力传递。
切割刀具采用可更换的设计，便于清洗和更换。
控制系统采用按钮控制或触摸屏控制，实现切片的自动化操作。
2. 机械原理分析：糕点切片机的工作原理是通过电机的驱动，使切割刀具旋转，并通过切割刀具的运动将糕点切割成均匀的薄片。
切割刀具的切割方式可以是旋转切割或往复切割。
通过控制切割刀具的转速和切割方式，可以实现不同厚度的切片。
3. 控制系统设计：糕点切片机的控制系统主要包括电机控制和切片厚度控制。
电机控制通过按钮或触摸屏控制，实现电机的启停和转速调节。
切片厚度控制通过调节切割刀具的运动方式和转速，实现不同厚度的切片。
同时，控制系统还应具备过载保护和紧急停机功能，确保设备的安全运行。
四、实现方法1. 结构制造：根据设计方案，制造机架和切割刀具，并进行装配。
机架采用不锈钢材料加工，确保设备的卫生性和耐用性。
切割刀具则采用优质的切割材料，保证切割效果和刀具的使用寿命。
2. 传动装置：根据设计方案选用合适的传动装置，如链传动或皮带传动。
切片机使用方法及注意事项
切片机使用方法及注意事项以下是 9 条关于切片机使用方法及注意事项：1. 嘿，你得先把切片机放稳当咯！就像搭积木一样，基础得打好，不然它晃来晃去还怎么切片呀！比如切土豆的时候，机器不稳，那切出来的土豆片不就厚薄不均啦！2. 然后呀，把要切的东西准备好，轻轻地放上去，可别太粗鲁了呀！你想想，要是猛地一放，不就像给它一拳，它能好好工作嘛！像切肉的时候，温柔点放，才能切出漂亮的肉片呀。
3. 使用切片机的时候，速度可得控制好哇！太快了容易出问题，这就好比开车太快容易出事一样。
比如切水果，速度太快，说不定就切坏咯。
4. 别忘了定期给切片机做个“保养”呀！给它擦擦身子，检查检查零件啥的。
这不就跟咱人要体检一样嘛，机器也需要呵护呀！否则它哪天闹脾气不干了可咋办！5. 哎呀呀，切片的时候注意力得集中呀！你可别一边切一边开小差，那多危险呀！就像走钢丝的时候得全神贯注一样呢，稍有不慎可能就受伤啦。
比如切年糕的时候，一走神，手指可就危险咯！6. 在调整切片厚度的时候，可别随心所欲呀！得根据实际需要慢慢来。
就像调电视音量，得合适呀，不然声音要么太大要么太小。
像切面包片，得调好厚度才合适呀。
7. 喂喂喂，用完切片机可得清理干净呀！别弄得脏兮兮的。
这就跟咱吃完饭得洗碗一样，不清理怎么行呀！不然下次用的时候多恶心呀。
8. 要是切片机出现故障了，可别自己瞎捣鼓呀！赶紧找专业的人来修呀！这就和人生病了要找医生是一个道理呀，自己胡乱弄可能会更糟呢。
比如机器发出奇怪的声音，你还硬要继续用，那不是找事儿嘛！9. 大家一定要记住这些使用方法和注意事项呀！你对它好，它才能更好地为你服务呀！我的观点结论：只要正确使用和维护切片机，它就能成为我们的好帮手，让我们的切片工作轻松又高效。
糕点切片机的方案设计
糕点切片机的方案设计随着人们生活水平的提高，糕点在我们的日常饮食中占据了越来越重要的地位。
无论是早餐、午餐还是晚餐，糕点都是人们喜爱的美食之一。
然而，糕点的制作过程需要耗费大量的人力和时间，特别是糕点的切片环节，更是需要经验丰富的师傅精心操作。
因此，为了提高糕点制作的效率和品质，我们提出了设计一款糕点切片机的方案。
机械结构：糕点切片机的主体结构由输送带、切片刀和传送装置组成。
输送带用于承载糕点，切片刀用于将糕点切成指定厚度的片，传送装置则负责将切好的糕点片传送出来。
机器还需配备一个调速器，以根据不同的糕点类型调整输送带的速度。
工作原理：糕点切片机的工作原理主要是通过电机驱动切片刀进行上下往复运动，同时输送带将糕点匀速送至切片刀处，使得切片刀能够在糕点上切出均匀的薄片。
操作流程：操作糕点切片机时，需将糕点放置在输送带上，然后启动电机。
机器会自动将糕点切成均匀的薄片，并传送出来。
操作人员可以在一旁观察切片效果，如发现不良片可立即停机检查调整。
切片刀材料：选用优质不锈钢作为切片刀的材料，以保证刀片的锋利度和耐用性。
输送带材料：选用食品级硅胶材料作为输送带的材料，以防止糕点在输送过程中受损或变形。
优化设计：为了使机器更加紧凑和易于清洁，我们考虑采用模块化的设计方式，将切片刀和输送带等部件方便地进行拆卸和清洗。
电机控制：采用变频器控制电机转速，使得输送带的速度可调，以满足不同厚度糕点的切片需求。
安全保护：设置光电保护装置，当有人或物接触到切片刀时，机器会自动停机并报警提示，以确保操作安全。
自动化控制：配备触摸屏或PLC控制系统，操作人员可以方便地设定参数、调整速度以及查看生产数据等。
定期检查：定期检查切片刀的锋利度和输送带的磨损情况，如有需要应及时更换。
清洁保养：每次使用完毕后，应对机器进行清洁保养，保持机器的干净整洁，防止细菌滋生。
润滑保养：定期对传动部位进行润滑保养，以保证机器的正常运转和延长使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
---------------------------------------------------------------最新资料推荐------------------------------------------------------糕点切片机机02—1湖南工业大学机械原理课程设计说明书设计题目糕点切片机的方案设计机械学院机械设计制造及其自动化 021 班 2004 年 12 月目录一. 设计题目：1 二. 原动机的选择3 三. 拟定运动循环图. 3 四. 间歇机构和切口机构的选型 4 五. 执行机构的拟定与比较 6 六. 机械运动简图..10 七. 传动机构的选择与比较..12 八. 所选机构的设计与分析..14 九. 运动方案布置图说明..18 十.主要参考书目.21 十.主要参考书目.21 一. 设计题目：糕点切片机 1. 工作原理及工艺动作过程糕点先成型（如长方体）经切片后再烘干。
糕点切片机要求实现两个执行动作；糕点的直线间歇移动和切刀的往复运动。
通过两者的动作配合进行切片。
改变直线间歇移动的速度和每次间隔的输送距离，以满足不同切片厚度的需求。
2. 原始数据及设计要求：1）糕点厚度 10-20mm 2）糕点的切处长度 5-80mm 3）切刀切片时最大作用距离 350mm 4）生产阻力小。
要求用的机构简单、轻便、运动灵活可靠。
5）电动机可选用 0.55KW，1390r/min 3. 设计任务 1）根1 / 10据工艺动作顺序和协调要求拟定运动循环图 2）进行间歇机构和切口机构的选型 3）机械运动方案评定 4）根据选定的原动机和执行机构的运动参数拟定机械传动方案 5）画出机械运动方案简图 6）对机械传动系统和执行机构进行尺度设计二. 原动机的选择电机型号：Y801-4。
Y: 异步电动机 801：机座中心高 4：极数使用条件环境温度：随季节变化，但不超过 40 摄氏度频率：50Hz 电压：380V 接法：Y 接工作方式：连续电机参数功率：0.55KW 电流：1.5A 转速：1390r/min 效率：73% 功率因数：0.76 三. 拟定运动循环图 1. 糕点切片机的功能、工艺动作分析根据任务书中糕点切片机要求实现两个执行动作；糕点的直线间歇移动和切刀的往复运动的要求，作出糕点切片机的功能、工艺动作图如下：---------------------------------------------------------------最新资料推荐------------------------------------------------------图图 1 糕点切片机的功能、工艺动作图 2. 拟定运动循环图根据任务中的要求，糕点的直线间歇移动和切刀的往复运动。
通过两者的动作配合进行切片，拟定运动循环图如下。
送料机构开始送料返回切片机构静止切片切刀返回切片机构静止切片切刀返回90 图图 2. 糕点切片机运动循环图四. 间歇机构和切口机构的选型 1. 执行机构的特点比较与选择表表 1 执行机构特点的比较机构形式机构形式优点缺点凸轮机构凸轮机构设计适当的凸轮轮廓曲线便可以获得任意预定的运动规律而且结构简单、紧凑。
凸轮和从动件之间为高副接触，压强较大，易于磨损，一般只用于传递动力不大的场合。
槽轮机构槽轮机构外型尺寸小，工作可靠，能准确的控制转角，机械效率高在槽轮机构的启动和停止时，加速度变化大，具有柔性冲击，且随着转速的增加或槽轮槽数的减少而加剧，因而不适用于高速的场合。
棘轮机构棘轮机构结构简单，制造方便，运动角可在工作过程中、并可在较大范围内调整等特点而应用广泛。
运动角的调节是有级的、传动精度较差且棘爪在齿面上滑行时引起噪音、冲击、齿间易磨损而不宜用于高速。
3 / 10连杆机构连杆机构运动副均为低副，可承受较大的载荷，利于润滑，磨损较小，形状简单，便于制造。
但原动件的运动规律不变可用改变构件的相对长度得到不同的运动规律由于连杆结构的运动必须经过中间关键进行传递，因而传递路线较长，易产生较大的误差积累，机械效率降低。
在运动过程中，连杆及滑块的质心都在做变速运动，所产生的惯性力难以消除，不宜用于高速运动。
2. 常见的运动形式一般来说，机器的某种工艺动作形式都对应着某种运动形式，机械执行机构常见的运动形式见下表 2。
表表 2 运动形式与表达符号 3. 同一种功能可选用不同的工作原理与不同的机构实现同一种功能可选用不同的工作原理，下表说明运动由转动换成移动等，可采用推拉原理、摩擦传动原理或流体传动原理实现，而且可分别采用不同机构，如凸轮机构、连杆机构、齿轮机构、气液压机构来满足功能要求。
图图 3. 功能原理图 2. 执行机构的选择选择：糕点切片机要求简单适用、运动灵活和运动空间尺寸紧凑运动规律确定等特点，因此选择连杆机构和凸轮机构作为往复运动和间歇运动的执行机构。
五. 执行机构的拟定与比较 1 、输送机构的拟定与比较根据糕点切片机的功能原理和特点可采用摩擦轮机构和棘轮结构，下面就这两种机构作简要说明。
⑴摩擦轮机构简图如下图⑵棘轮结构简图如下图---------------------------------------------------------------最新资料推荐------------------------------------------------------ 比较以上两种结构，虽然两种机构都可基本实现糕点切片机的功能要求，但摩擦轮机构很难实现输送距离的调节，而棘轮却可以满足系统的功能要求。
2 、送料执行机构的拟定与比较根据糕点切片机的功能原理和特点可采用凸轮结构和曲柄滑块机构，下面就这两种机构作简要说明。
⑴凸轮机构简图如下图⑵曲柄滑块结构比较以上两种机构可知，虽然基本上都能满足往复运动的功能要求，但凸轮机构却很难实现移动距离的调节，而曲柄滑块机构调节曲柄的长度就可以改变往复移动的距离。
因此选择曲柄滑块机构作为水平往复运动的传动机构。
3 切片机构的上下往复运动（1 ）凸轮结构（2 ）槽轮机构（3 ）连杆机构比较以上机构，根据糕点切片机的上下往复运动功能要求，由于凸轮机构设计适当的凸轮轮廓曲线便可以获得任意预定的运动规律而且结构简单、紧凑，因此选择凸轮机构作为上下往复运动机构的执行机构。
六. 机械运动简图根据以上各执行机构的选型，和各执行机构的位置，做出机构运动简图如下：图图 4. 机构运动简图七. 传动机构的选择与比较 1. 传动方案的选择与比较表三. 传动类型的特点传动类型优点缺5 / 10点带传动 1）能起缓冲和吸振作用，可使传动平稳，噪声小。
2）过载时，带在轮面上打滑，可以防止损坏其他零件，起安全保护作用。
3）适用于两轴中心距较大的场合。
4）结构简单，容易制造，维护方便，成本低廉。
1）因为带传动受摩擦力和带的弹性交形的影响，所以不能保证准确的传动比。
2）效率较低。
齿轮传动 1）能保证恒定的瞬时传动比，传递运动准确可靠。
2）传递功率的范围比较宽，可以从很小的功率直到几万马力经过磨齿的齿轮传动圆周速度可达 100 米／秒； 3）机械传动效率比较高，一般圆柱齿轮传动效率可达 98％以上，而且使用寿命也较长。
4）齿轮机构的结构紧凑，体积比较小。
1）传动噪音比较大，对冲击比较放敏感，不宜用在轴线距离较大的部件上。
2）齿轮制造精度要求比较高，不能缓冲，高速传动精度不够是有噪音，无过载保护，相应的成本也比较高链传动 1）传动比固定不变，结构比带传动紧凑。
2）不需要太大的张紧力，因而不会给予轴承增加额外的载荷而且载荷能均匀地分布于轴销与住轴套间的所有接触面积上。
3）它能低速传递较大的裁荷．并能使一个主动轴向时带动几个从动轴，其轴距的变化范围比齿轮传动大。
---------------------------------------------------------------最新资料推荐------------------------------------------------------ １）瞬时速度不均匀，高速不如带传动平稳，在震动冲击负荷下寿命大为缩短。
２）轴距的变化范围不宜过大，一般不超过５～６米。
３）它在般应用于中距离传动。
2. 方案的选择：1、对于大功率传动，应优先选用高效率的传动，以节约能源。
2、当工作机要求与原动机同步时，不宜采用摩擦传动，而应采用无滑动的传动装置。
3、传动装置应该尽可能采用标准化、系列化产品，便于互换从而降低初始和维修费用。
4、当载荷变化频繁，而且出现过载时，不宜采用啮合传动，而可采用摩擦传动、流体传动，或在传动装置中配备过载保护设施。
5.为了降低初始费用，在满足使用要求的前提下，尽可能选择结构简单的传动装置。
6.若原动机的调速速比能与工作机的变速要求相适应时，可直接联接，或采用定传动比传动装置；当工作机要求的变速范围大，原动机的调速措施不能满足其机械特性和经济要求时，应采用变传动比的传动。
鉴于以上选用原则、各种传动机构的优缺点及糕点切片机的结构原理和特点，我们最终选择带传动。
3. 传动比的设计图图 5 传动方案图说明：7 / 101、传动方式为三角带传动。
2、采用两级变速。
3、三角带的型号为 C 型 V 带。
4、总传动比：1390/40。
分传动比：50/250、50/377.5。
八. 所选机构的设计与分析 1. 凸轮的设计 ` 图图6 凸轮设计图 2. 棘轮与曲柄滑块机构的设计图图 7. 棘轮与曲柄滑块机构图 3. 切刀的设计图图 8 切刀图 4. 分析：1 ）凸轮的设计如图，所设计凸轮的轮廓曲线就是从动件糕点切片机切刀的运动轨迹。
所设计的凸轮能够很好配合输送机构进行切片。
2 ）棘轮与曲柄滑块机构的设计齿条、棘轮、齿轮三者如图相配合，即可产生间歇往复直线运动，满足糕点切片机间歇输送的功能。
调节螺栓就可以得到曲柄的距离既可改变糕点切片机输送机构的直线移动范围，进而调节切片的厚度。
3 ）切刀的设计根据糕点切片机的切片要求和受力特点，特此设计刀片的具体尺寸为：长 300mm、高 80mm、厚 1mm。
九. 运动方案布置图说明图图 9 运动方案布置图设计方法及其原理的简要说明 1、工作原理及工艺动作过程：---------------------------------------------------------------最新资料推荐------------------------------------------------------ 糕点先成型(如长方体、圆柱体等)经切片后再烘干。
糕点切片机要求实现两个执行动作：糕点的直线间歇移动和切刀的往复运动。
通过两者的动作配合进行切片。
