发电机并网设计 (修复的)
发电机并网步骤1
发电机主要并网步骤一，发电机并网条件1，汽机稳定在3000转每分钟，注意，如果汽机不能稳定在3000转每分钟，切不不可有并网的任何操作。
2，检查发电机测量，保护，计量回路无异常，同期以及励磁回路无误。
3，发电机进线小车在试验位置，发电机出口开关在冷备用状态。
二，并网主要操作步骤（在操作之前先把汽机联跳和灭磁联跳压板推出，其他保护全部投入）1励磁调节柜的操作1)把励磁调节柜电源打开，确认此时运行-退出开关在退出状态，置位投入-退出在退出状态，PASS在退出状态2)把励磁变小车投入，把励磁变低压侧刀闸投入，合灭磁开关3)把就地-主控打到就地，手动-自动打到自动，运行-退出打到运行，置位投入-退出打到投入，定子电压会升值所设的默认值，缓慢升励磁电压，直至定子电压到达发电机额定电压，退出置位。
在此过程中，必须观察发电机各组采样有无异样变化，如有，则停止升压，查明原因，如有必要可直接跳灭磁开关2，同期屏的主要操作，可选择手动同期和自动同期，在此之前，把发电机进线小车打到工作位置，把122开关推至工作位置。
手动同期操作，1）将远方就地打到就地，2）手动自动打到手动3）同期闭锁开关在投入4）选择一号线路的1TK5）先把把手打到粗，观察并网两侧电压有无异常，如无，再把把手打到精，这时手动同期表中间的指针会顺时针方向转动，如不转动，可调整发电机频率，在12点附近方向（+_20度），按手动合闸自动准同期1)将远方就地打到就地，2)手动自动打到自动3)同期装置上电4)同期闭锁开关在投入5)把同期开关投入即选通道。
6)按启动同期按钮三，并网之后操作步骤检查发电机各组电流和电压回路是否正确，将同期屏上所有把手打到退出状态，把励磁调节柜上的置投入-退出在退出状态，恢复汽机联跳和灭磁联跳压板，检查发电机各组电流，电压，功率是否正常。
三相同步发电机的并网运行(可打印修改)
4
0.299 0.319 0.315 0.311 1.178
5
0.251 0.272 0.256 0.260 0.824
6
0.307 0.323 0.303 0.311 0.570
7
0.347 0.356 0.336 0.346 0.477
8
0.403 0.410 0.387 0.400 0.401
四、实验方法
1、实验设备
序号
型号
1
MET01
2
DD03
3
DJ23
4
DJ18
5
D34-2
6
D52
7
D53
名
称
电源控制屏
不锈钢电机导轨、测速系统及数显转速表
校正直流测功机
三相同步电机
智能型功率、功率因数表
旋转灯、并网开关、同步机励磁电源
整步表及开关
数量 1台 1件 1台 1台 1件 1件 选配
2、屏上挂件排列顺序 D52、D53、D34-2
柴油发电机组并网方案
柴油发电机组并网方案柴油发电机组在现代生活、工业生产中起着至关重要的作用，但是传统的独立运行模式限制了其应用范围。
为了更好地满足能源需求并实现可持续发展，将柴油发电机组并网已成为一种趋势。
本文将讨论柴油发电机组并网的方案，以及其带来的优势和挑战。
一、柴油发电机组并网方案的基本原理柴油发电机组并网是指将柴油发电机组与电网连接，实现两者之间的交互操作。
其基本原理是通过逆变器将柴油发电机组的直流电转换为交流电，并与电网的交流电进行同步，实现电能的双向流动。
通过智能控制系统实现发电机组的启停控制和功率调节，以满足用户需求和电网的稳定运行。
二、柴油发电机组并网方案的优势1. 可靠性提高：柴油发电机组具有较高的可靠性和稳定性，能够在电网出现故障或断电时提供备用电源，保证供电的连续性。
2. 能源利用率提高：柴油发电机组并网可以根据电网的负荷需求进行灵活调节，实现最优化的能源利用，降低能源浪费。
3. 灵活性增加：柴油发电机组并网可以随时启动和停止，可以应对电网负荷的变化，提高供电的灵活性和可调性。
4. 环保性改善：柴油发电机组并网可以与可再生能源发电设备（如太阳能、风力发电等）相结合，实现混合发电，减少对环境的污染。
三、柴油发电机组并网方案的挑战1. 网络安全风险：柴油发电机组并网需要通过通信网络与电网连接，存在网络安全风险，需要进行合理的网络安全保护措施。
2. 系统管理复杂：柴油发电机组并网需要配备智能化的控制系统，对系统的监测、运行状态、维护等方面的管理提出更高的要求。
3. 可再生能源的影响：柴油发电机组并网需要与可再生能源设备协同运行，但可再生能源的波动性可能对柴油发电机组的运行产生影响。
4. 成本问题：柴油发电机组并网需要投入一定的设备和系统成本，对电网进行改造和升级，增加了整体的投资成本。
四、柴油发电机组并网方案的应用场景1. 居民小区：柴油发电机组并网可以为小区提供备用电源，在电网断电时保障住户的正常用电需求。

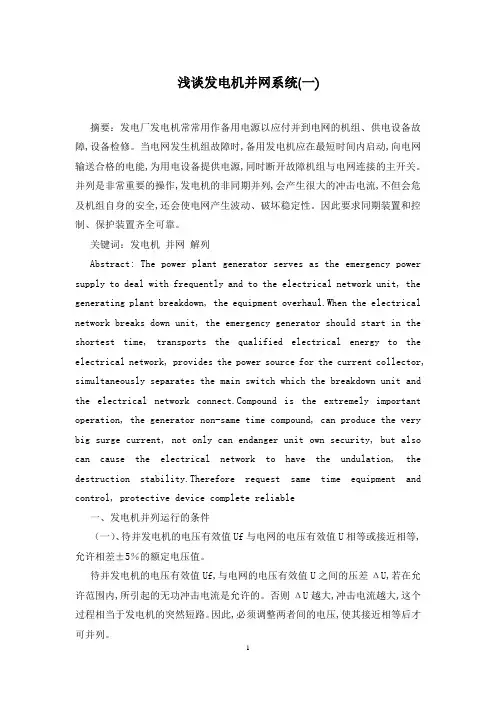

浅谈发电机并网系统(一)
浅谈发电机并网系统(一)摘要：发电厂发电机常常用作备用电源以应付并到电网的机组、供电设备故障,设备检修。
当电网发生机组故障时,备用发电机应在最短时间内启动,向电网输送合格的电能,为用电设备提供电源,同时断开故障机组与电网连接的主开关。
并列是非常重要的操作,发电机的非同期并列,会产生很大的冲击电流,不但会危及机组自身的安全,还会使电网产生波动、破坏稳定性。
因此要求同期装置和控制、保护装置齐全可靠。
关键词：发电机并网解列Abstract: The power plant generator serves as the emergency power supply to deal with frequently and to the electrical network unit, the generating plant breakdown, the equipment overhaul.When the electrical network breaks down unit, the emergency generator should start in the shortest time, transports the qualified electrical energy to the electrical network, provides the power source for the current collector, simultaneously separates the main switch which the breakdown unit and the electrical network pound is the extremely important operation, the generator non-same time compound, can produce the very big surge current, not only can endanger unit own security, but also can cause the electrical network to have the undulation, the destruction stability.Therefore request same time equipment and control, protective device complete reliable一、发电机并列运行的条件（一）、待并发电机的电压有效值Uf与电网的电压有效值U相等或接近相等,允许相差±5％的额定电压值。
光伏发电并网系统的参数设计及优化
光伏发电并网系统的参数设计及优化随着社会的进步和科技的发展，人们对环境保护的意识不断提高，可再生能源的利用也越来越受到人们的重视。
光伏发电作为一种最为成熟的可再生能源利用方式，正在得到越来越广泛的应用。
然而，光伏发电并网系统的参数设计及优化问题也逐渐凸显。
本文将就光伏发电并网系统的参数设计及优化进行探讨。
一、光伏发电并网系统的参数设计1. 光伏阵列的设计在光伏发电并网系统的设计中，光伏阵列的设计是十分关键的。
其设计目标是使光伏阵列的输出功率最大化。
设计光伏阵列需要考虑光伏电池的特性、空间布局及倾角、组串方式、阴影因素、温度影响等因素。
2. 逆变器的选型逆变器是光伏发电并网系统的核心组件，主要作用是将直流电转换为交流电。
逆变器的选型应根据光伏发电系统的电压、功率、电流等参数来综合考虑。
3. 变压器的选型变压器主要作用是将逆变器输出的交流电通过变压升压后送入电网。
变压器的选型应根据逆变器输出功率、输出电压等参数来综合考虑。
4. 格雷德电阻的选取由于光伏电池的特性，当光强度不断改变时，输出电压也会影响。
为保证系统的稳定性，格雷德电阻的选取应根据所选光伏阵列的输出功率、电流和逆变器的额定输入电流来综合考虑。
二、光伏发电并网系统的参数优化1. 光伏阵列倾角的优化在设计光伏阵列时，应根据当地的纬度、气候、太阳高度角等因素来确定最佳倾角。
通过调整光伏阵列的倾角，可以使其采集的太阳能资源最大化。
2. 电池组串方式的优化电池组串方式是影响光伏阵列输出功率的重要因素之一。
不同组串方式具有不同的特点，应根据实际情况选择最合适的组串方式。
3. 逆变器的MPPT控制逆变器的MPPT控制是现代光伏发电系统的重要技术之一。
逆变器通过MPPT控制能够在最大功率点附近工作，实现光伏阵列输出功率最大化，提高系统的效率。
4. 光伏阵列清洗由于光伏阵列表面会产生灰尘等污染物，其输出功率会随之下降。
因此，定期清洗光伏阵列可以有效提高系统的输出功率。
风力发电并网设计
设计题目：新能源发电并网设计目录第一章绪论 ......................................................................................... - 1 -第二章风力发电并网相关问题 ....................................................... - 1 -2.1并网方式 ................................................................................ - 2 - 2.2电压波动和闪变 ..................................................................... - 2 - 2.3系统稳定性............................................................................. - 4 - 2.4风电场低电压穿越 ................................................................. - 6 - 第三章风力发电并网问题解决方案............................................... - 7 -3.1风力发电机并网方式.............................................................. - 7 - 3.2电压波动和闪变评估.............................................................. - 8 - 3、3风电厂低电压穿越解决方案 ............................................. - 10 - 参考文献 ............................................................................................. - 12 -风力发电并网设计第一章绪论风能是一种清洁的、储量极为丰富的可再生能源，它和存在于自然界的矿物质燃料能源，如煤、石油、天然气等不同，它不会随着其本身的转化和利用而减少，因此可以说是一种取之不尽、用之不竭的能源。
发电机并网步骤
发电机并网步骤陈翠发表于 2018-10-24 16:52:51Sorry, your browser does not support embedded videos.发电机并网的原理发电机只有并网运行时，才能发电并把电能输送出去，供咱们千家万户使用。
相反，不并网（也叫解列），发电机无法发电，更谈不上输送电能。
不论并网还是解列，都是通过一个发电机的出口开关来完成的。
发电机并网就是通过发电机出口开关的合闸，把发电机和电网（也可以认为电网就是好多需要用电的用户）联接起来，让电能源源不断地输送出去。
发电机并网有三个条件：发电机的频率、电压、相位必须与电网的频率、电压、相位保持一致，才能并网发电。
（三个条件完全一样叫同期；有一点偏差，但是在允许的范围内叫准同期）而解列就我不想发电了，还是通过这个出口开关的分闸，把发电机与电网断开，这就叫解列；等我想发电的时候再同期合闸，这就叫并网。
发电机并网条件1、发电机的频率与系统频率相同。
2、发电机出口电压与系统电压相同，其最大误差应在5%以内。
3、发电机相序与系统相序相同。
4、发电机电压相位与系统电压相位一致。
发电机并网步骤①按下励磁机起励按钮，检查发电机电压是否升至一定电压，检查发电机三相电流为零。
②将断路器控制开关KK打至合闸位置，将开关TK打至投入位置。
③将STK打至粗调，按动升压降压按钮，将发电机电压调制与系统电压大致相同。
④将STK打至细调，按动增速减速按钮，将发电机频率调制与系统大致相同。
⑤检查同步表指，顺时针平稳转动一圈后，在距离零度角20度时按下同期按钮。
⑥检查发电机、断路器合闸。
发电机只有并网运行时，才能发电并把电能输送出去，供千家万户使用。
相反，不并网（也叫解列），发电机无法发电，更谈不上输送电能。
发电机发电并网步骤(精)
广西来宾东糖纸业有限公司发电机发电并网步骤及方式方式一,就地自动同期并网EDH采的“同期投入/切除”信号为发电机指挥信号屏上的“准备并网”信号,为长闭信号,由气机控制台了消除。
发电机在点火给定励磁之后,并网步骤如下:1、保证10.5KV II段母线有电压,即要保证AH41、AH16开关在合位,手车位置在工作位置;AH20开关在合位,AH20、AH21柜手车在工作位置。
AH31柜开关在分位,手车处于工作位置。
2、向EDH发出准备并网“同期投入”请求,此时发电机信号柜上“准备并网信号指示灯”应点亮。
3、EDH收到请求后,在确定所有工作准备好之后,发出“可以并网”信号,此时主控楼同期屏上“可以并网信号灯”应该点亮。
4、此时将同期屏上“远方就地把手”打到就地位置,“合闸方式选择把手”打到自动位置。
然后按下“1#发电机同期请求按钮”,此时同期屏上运行侧电压表、频率表,待并侧电压表、频率表应有显示。
此时应该观察仪表显示然后转换屏上的“1#发电机跳压把手”、“1#发电机调速把手”使仪表显示尽量相同,然后测量手动测量运行、系统两侧电压大小,相位,频率(就是合相。
方法是:用万用表测量KA102的5和7(即A相电压,KA102的6和8(即B相电压,正常万用表显示应为0。
5、待仪表显示得值相差不大后,并确认运行侧与待并侧的电压满足并网三要素之后,按下同期屏上“就地自动执行按钮”,启动主控楼同期屏同期程序,NAS-965同期装置运行并自主根据系统侧与运行侧电压、频率比较来进行调节,发出合闸脉冲,合闸成功后完成并网,完成之后同期装置及屏柜仪表会自动停电,请现场执行人员检查并确认。
方式二,就地无压并网,此种并网方式是在发电机不运行的情况下完成并网的。
EDH采的“同期投入/切除”信号为发电机指挥信号屏上的“准备并网”信号,为长闭信号,由气机控制台了消除。
发电机在点火给定励磁之后,并网步骤如下:1、保证10.5KV II段母线有电压,即要保证AH41、AH16开关在合位,手车位置在工作位置;AH20开关在合位,AH20、AH21柜手车在工作位置。
改进3MW汽轮发电机组并网方式实现机组无冲击自动并网
０ 引言
发 电机 准 同期 并网是发 电单位一 项经常性 的操作 ，在 发电机与系统 并 网的 瞬间，难免 会伴随着 对 电网及发 电机 的 电流冲击 和对 汽轮机 及发 电机 的机械冲 击， 如果操作错 误，冲 击 电流过 大，可能 使机组 的大轴 扭 曲，发 电机 的线 卷损坏 ，严 重的非同期并 网会造 成机组和 电网事 故 。然而， 在中小型发电机组 中我们还一直采用人工手动并网操作， 并『舣］装置都 是以组合式同步表加 同期继 电器 闭锁方 式并网， 人工手动操 作相位偏 差大 、精确 度低 ，在 实 施并 网时经常 出现由于并网相位不准而导致发 电系统 和外 电系统 不匹配， 造成对机组 的 电冲击 和机械冲 击，严重 影响着 汽轮 发 电机 组的平 稳运 行和 安全运行，所 以改进 中小型 发 电机 组并 网 方 式 是一 项 既必 要 又 迫 切 解 决 的 问题 。２００６年 ，我 厂 ３ＭＷ 汽轮发 电机组通 过改造 ，成功 的实现了汽轮发 电机组 快速 、无冲击 、 自动准 同期并 网，效果令人 满意 。
４ 结束语
要改 进 中小 型 汽 轮 发 电机 组 并 网方 式 ，要 实 现发 电 机组快速、无冲击 、自动并网，最根本的方法是要解决 准同期装置 的精确度等级 问题和功能性问题，同时还要 通过合理 的系统设计等 过程 完成装置改造 ，再 通过调 试 ， 最 终 才 能 正式 投 入 使 用 。３ＭＷ 汽 轮 发 电 机 组 并 网 方 式 的成 功改 进 ，实 现 了 中小 型 汽 轮 发电 机组 自动 、无 冲击 、快速 并网之 目的。这项改造投资少，效果好，不
２ 自动并 网技 术 分析
要改进中小型发电机组并网方式不可能像大型发电机 组那样去 配置一套较 完善的微 机 自动 处理 系统，那样 不仅
发电机并网设计 (修复地)
东北石油大学电力系统综合设计2017年 11月 17 日电力系统综合设计任务书题目发电机自动准同期并入电网专业电气工程及其自动化姓名阿力木江·吐孙学号 140603140133主要内容：根据发电机自动准同期并入电网所需的条件基本要求，完成额定容量为200MVA的发电机并网操作，要求无振荡，无冲击电流，0.2s后系统稳定运行。
1)发电机并网条件分析；2)发电机并网模型的建立；3)分别对发电机端电压电压与电网电压幅值、频率和初相位在各种匹配情况下，发电机并网过程的仿真；参考资料：[1] 刘介才.工厂供电 [M] ．北京：机械工业出版社，2003.44-48.[2] 王先彬.电力系统及其自动化[M].北京：中国电力出版社，2004．[3] 何仰赞，温增银．电力系统分析 [M] ．武汉：华中科技大学出版社，2004．[4] 刘平，李辉.基于Matlab的发电机并网过程仿真分析[J].2010．[5] 李光琦.电力系统暂态分析[M].北京：中国电力出版社，2007．完成期限 2017.11.6至2017.11.17指导教师高金兰徐建军专业负责人徐建军2017年 11 月 6 日目录1 设计要求........................................................2 发电机并网条件分析..............................................2.1 并网的理想条件............................................2.2 相位差、频率差和电压差对滑差的影响........................3 发电机并网模型建立..............................................3.1 仿真模型..................................................3.2 系统仿真模型的建立........................................3.3 发电机并网仿真分析........................................3.4 仿真结果及分析............................................4 结论............................................................参考文献.................................................................... .. (9)1 设计要求通过发电机并网模型的建立与仿真分析，掌握发电机并网方法和Matlab/Simulink中的电力系统模块（PSB），深化对发电机并网技术的理解，培养分析、解决问题的能力和Matlab软件的应用能力。
柴油发电机组的并网保护装置设置
柴油发电机组的并网保护装置设置随着电力需求的不断增长，小型柴油发电机组在微电网、农村电网和应急电力等方面广泛应用。
而当这些发电机组并入主电网时，需要保障其能够稳定地平行运行。
因此，柴油发电机组必须采用并网保护装置来确保安全可靠地工作。
一、柴油发电机组并网保护基本原理柴油发电机组能否安全接入主电网，是通过对电压、电流、功率、频率和相序等参数的监测与保护来实现。
主要包括电压保护、欠频保护、过频保护、功率保护和相序保护等。
其中最关键的要素为电压和频率的控制。
发电机的电压和频率必须与主电网电压和频率匹配，且发电机的电压和频率必须稳定在一定的范围内。
二、柴油发电机组并网保护装置设置在柴油发电机组并入主电网之前，应先安装并网保护装置。
根据实际情况选择合适的保护装置，进行适当调试，以便在电网中运行时精确控制发电机组的电压和频率等参数。
常用的保护装置包括：1.电压保护装置电压保护装置具有重要的作用，能够自动监测并测量发电机的电压，如果发电机输出电压过低或过高，即使在负载条件下，也能够自动发出警报信息。
有些电压保护装置还可保护发电机免受过高或过低电压的损害，从而确保发电机组的长期稳定运行。
2.频率保护装置频率保护装置可监测发电机的输出频率，如果频率超限，该装置能立即切换到保护模式，避免由于频率偏移而导致的损坏。
在调试和运行过程中，需要将发电机组的频率调整到与主电网保持一致。
如果频率未能保持一致，可能会引起不同的相位并行，从而导致电网故障。
3.过流保护装置过流保护装置能监测并测量发电机组输出电流，当发电机组的输出电流过载时，该装置会自动发出警报，以防过载损害。
柴油发电机组的运行负荷应与主电网负荷匹配。
4.故障保护装置故障保护装置用于检测发电机组的并联就位、电压、频率、功率、相序等是否正常，如果出现故障，该装置会自动切断发电机组的输出，以避免损害发电机组或主电网。
三、结论柴油发电机组在并入主电网前，需要安装适当的并网保护装置。
风力发电机组并网电压保护系统设计
风力发电机组并网电压保护系统设计在风力发电系统中，风力发电机组的并网电压保护系统是至关重要的一部分。
其作用是在电网电压异常时保护风力发电机组不受损坏，并确保发电系统稳定运行。
本文将从保护系统的原理、设计要求和实施步骤等方面展开讨论。
1. 保护系统的原理风力发电机组并网电压保护系统是通过检测电网电压情况，当电网电压超过或低于设定值时，及时采取相应的措施，保护发电机组不受损害。
一般来说，保护系统会设定一个上限值和一个下限值，超出范围即启动保护装置。
2. 设计要求在设计风力发电机组并网电压保护系统时，需要考虑以下几个方面的要求：（1）可靠性：保护系统必须具有高可靠性，确保在电网电压异常时能够准确、迅速地启动保护装置。
（2）灵敏度：保护系统要具有高灵敏度，能够及时发现电网电压异常情况。
（3）稳定性：保护系统要具有良好的稳定性，避免误操作或频繁报警。
（4）可调性：保护系统应具有一定的可调性，可以根据实际情况进行参数调整。
（5）自动复归功能：保护系统在触发保护后应具有自动复归功能，恢复正常工作状态。
3. 实施步骤实施风力发电机组并网电压保护系统的步骤如下：（1）确定保护系统的结构和工作原理，包括选择保护装置类型和工作方式。
（2）设计保护系统的硬件部分，选择合适的传感器和执行器，搭建相应的电路。
（3）编写保护系统的控制程序，实现电网电压监测和保护装置控制。
（4）进行系统测试，验证保护系统设计的正确性和可靠性。
（5）安装和调试保护系统，保证其正常工作。
综上所述，风力发电机组并网电压保护系统的设计是保证风力发电系统安全稳定运行的关键。
只有合理设计、严格实施和定期维护，才能有效地保护风力发电机组，延长其使用寿命，同时确保电网稳定运行。
发电机组的并网与并机调试
发电机组的并网与并机调试在电力系统中，发电机组的并网与并机调试是确保发电机组安全可靠运行的重要环节。
本文将介绍发电机组的并网与并机调试流程及相关注意事项，以帮助读者更好地理解该过程。
一、发电机组的并网调试1. 并网前准备工作在进行发电机组的并网调试之前，需要进行一系列准备工作，包括：（1）检查发电机组的机械部分，确保设备无异常，保证发电机组的运行安全和稳定性；（2）检查发电机组的电气部分，包括绝缘状况、接线端子是否松动、电缆是否损坏等，以保证电气连接正常；（3）根据实际情况，检查并确定发电机组的平衡电压和频率与并网电网相匹配；（4）确保发电机组与并网电网的相位一致，防止发生相位差引起的故障。
2. 并网调试过程并网调试需要严格按照操作规程进行，包括以下步骤：（1）将发电机组连接至并网输电线路或配电系统，确保连接可靠；（2）确认发电机组控制系统的各个参数设置正确，并进行相应的功能测试；（3）启动发电机组，确保机组能够正常运行，监控各个参数是否在正常范围内；（4）逐步调整发电机组的有功和无功功率输出，使其与并网输电线路或配电系统相匹配；（5）监测发电机组与并网电网之间的电压和频率是否稳定，在调整中保持平衡；（6）进行并网实验，包括断网试验、并网切除试验等，验证发电机组的安全可靠性。
二、发电机组的并机调试1. 并机前准备工作并机调试针对多台发电机组并联运行的情况，需要进行一些准备工作，包括：（1）确保待并机的多台发电机组都已完成并网调试，运行稳定；（2）检查发电机组间的电流互感器连接，确保相同相序的发电机组互感器连接一致；（3）确保发电机组间的电压和频率相近，做到不会引起过大的电压和频率差异。
2. 并机调试过程并机调试需要严格按照操作规程进行，包括以下步骤：（1）将待并机的发电机组逐一连接至同一并机母线上，确保连接可靠；（2）进行电气参数的检查，包括电压、频率、相位等，确保各发电机组间的电气参数一致；（3）逐步调整各发电机组的功率输出，使其平衡负荷，避免任何一台发电机组过载；（4）监测发电机组间的电流和功率分配情况，确保各发电机组均衡运行；（5）测试并机过程中的切除和切入操作，确保发电机组的切换能够平稳进行；（6）对并机后的发电机组进行运行监测，确认各发电机组运行正常，互相之间没有干扰。
发电机的并网原理说明书
发电机的并网原理说明书一、前言本说明书旨在详细介绍发电机的并网原理，帮助用户了解并使用发电机的并网功能。
请用户在使用前仔细阅读本说明书内的内容。
二、发电机的概述发电机是将机械能转化为电能的设备，广泛应用于不同领域的电力供应和电力备用系统中。
发电机的并网功能使其能够与电力网络相连接，为网络供电或从网络获取电力。
三、发电机的并网原理1. 并网连接发电机的并网连接是通过与电力网络进行物理和电气连接实现的。
一般情况下，发电机的输出通过变压器提高电压，然后再通过断路器和接触器与电力网络的母线连接。
2. 同步运行为了实现与电力网络的并网，发电机必须与网络保持同步运行。
这意味着发电机的频率、相位和电压等参数必须与电力网络保持一致。
在并网过程中，发电机的频率、相位和电压会与电力网络进行自动调整，直到同步运行。
3. 电力调节在发电机与电力网络并网过程中，发电机需要根据电力网络的负荷需求进行电力调节。
当电力网络的负荷增加时，发电机会增加输出电功率；当电力网络的负荷减少时，发电机会减少输出电功率。
4. 保护功能发电机在并网过程中需要具备一定的保护功能，以确保安全稳定地运行。
常见的保护功能包括过流保护、过电压保护和电压失控保护等。
这些保护功能能够及时检测并处理可能出现的异常情况，保护发电机和电力网络的安全运行。
四、发电机的并网操作步骤1. 准备工作在进行发电机的并网操作前，首先需要确保发电机和电力网络的连接正确可靠，各电气设备处于正常工作状态。
同时，还要检查保护装置是否正常运行，以保证操作的安全可靠。
2. 连接发电机将发电机的输出通过变压器提高电压，然后通过断路器和接触器与电力网络的母线连接。
确保连接稳固并符合电力网络的连接要求。
3. 同步运行启动发电机，并逐步增加其转速，直至与电力网络同步运行。
在同步运行过程中，需要监测和调节发电机的频率、相位和电压等参数，以保持与电力网络的一致。
4. 发电机并网完成当发电机与电力网络完成同步运行后，即可视为发电机成功并网。
发电机并网操作流程(修改)
发电机并网操作流程(修改)发电机操作流程发电机自动准同期并网操作流程1、测试发电机、管母、励磁变压器绝缘合格。
2、检查确认F01乙隔离开关在合位。
3、检查确认F1P隔离开关在合位。
4、检查确认F2P隔离开关在合位。
5、检查确认F05隔离开关在合位。
6、检查确认F01开关在工作位置。
7、检查发电机保护屏就地/远控转换开关在远控位置。
8、检查F01开关柜上就地/远控/跳闸转换开关在远控位置。
9、检查自动准同期装置手动/半自动/自动开关在自动位置。
10、检查自动准同期装置工作/试验开关在工作位置。
11、检查自动准同期装置检无压/检同期开关在检同期位置。
12、检查发电机保护屏各保护压板（除非电量保护压板、跳主气门压板外）均已投用。
13、检查励磁功率柜出口隔离刀闸确在合位。
14、检查励磁调节柜控制箱确已上点。
15、检查励磁调节柜指示灯正确。
16、在热电直流屏上检查发电机组直流事故油泵电源开关在合位。
17、热电直流屏上检查发电机组起励电源开关在合位。
18、检查发电机交流油泵电源确在合位。
19、检查发电机励磁功率柜电源确在合位。
20、接到汽轮机控制室通知汽轮机转速已达到3000转/分。
21、按励磁调节屏上合闸按钮。
22、投入发电机保护屏非电量保护压板。
23、按励磁调节屏上起励按钮。
24、按励磁调节屏增、减磁按钮调整发电机出口电压至系统电压。
25、检查确认发电机频率在49.90~50.10Hz之间。
26、在发电机保护柜上将同期请求压板投入。
27、接到汽轮机房可并网通知。
28、用解锁钥匙进行解锁。
29、在后台上进行F01开关的合闸操作。
30、并网成功后立即查看发电机组无功功率是否为正，如不为正则应立即按励磁调节屏增、减磁按钮，增减励磁电流使其为正。
31、投入发电机保护屏跳主气门压板。
32、通知调度室发电机组并网成功，可增加负荷。
33、发电机带负荷运行时301值班人员严密监视发电机组功率因数，发电机组额定功率因数为滞后0.85，运行功率因数应保持在滞后0.80~0.89之间。
一种发电机并网信号的改进方案
一种发电机并网信号的改进方案【摘要】本文在阐述了目前火电厂3/2接线单元机组并网信号的组成，针对一起发电机线路串中开关因重合闸动作而导致的机组DEH逻辑误动作事件进行了深入分析，揭示了DEH逻辑误动的根本原因，提出了相应的解决方案，确保发电机组安全可靠在网运行。
【关键词】并网信号 DEH 中开关三取二重合闸1 引言汽轮机数字电液控制系统（简称DEH）是汽轮发电机的控制系统，是电厂自动化系统最重要的组成部分之一。
汽轮发电机组并网前，DEH为转速控制模式，通过算法PID控制调节阀开度，维持汽轮发电机组转速为同步转速；汽轮发电机组并网后，DEH能自动带初始负荷，并转入负荷控制模式，满足电网要求。
并网信号是DEH采集的一个重要信号，一旦并网信号消失，DEH会判断为电网甩负荷，迅速关闭汽轮机调门，并由负荷控制模式转换为转速控制模式。
一般情况下，采用将3组汽轮发电机出口断路器三相的合位接点串联后送至DEH系统，DEH再通过三取二逻辑后形成并网信号，以确保并网信号的可靠性。
2汽轮发电机并网信号消失事件过程某火电厂3号发电机组为3/2单元接线（图1），事故前3351开关检修停运，发电机通过线路串中开关3350与线路连接处于并网运行状态，3350开关单相重合闸投入运行，3号发电机运行正常，负荷350MW。
20:00 线路因雷击导致A相接地，线路串中开关3350 A相跳闸后1.2秒重合成功，但是由于在3350A相跳闸引起3号发电机并网信号消失， DEH判断并网信号消失，逻辑动作使3号发电机汽轮机主调门关闭，调门关闭又引起主蒸汽压力超压，运行调节不及时导致机组停运。
（图1）3 并网信号消失事件分析针对3号发电机并网信号消失事件，对发电机并网信号源及逻辑（图2）进行分析如下。
发电机组正常运行方式下，3351、3350开关均处于合闸状态，逻辑中采用任一开关三相均在合闸位即判断有并网信号，故任意一个开关合闸信号消失，不会引起并网信号的消失。
《发电机并网方案》
2×15MW燃煤锅炉机组发电机首次启动及核相并网方案编制:审核:批准:编制单位：广西建工集团第一安装有限公司编制日期：二〇一二年十一月十日1 编制目的为加强2×90T/H＋2×15MW燃汽锅炉机组调试工作管理，明确发电机系统调试的任务和各方职责，规范调试项目和程序，使调试工作有组织，有计划，有次序地进行，全面提高调试质量，确保机组安全、可靠、经济、文明地投入生产，特制定本方案。
本方案在实施过程中的修改、调整，届时由启动验收委员会的总指挥决定。
2编制依据2.1《火力发电厂基本建设工程启动及竣工验收规程》2.2《火电工程启动调试工作规定》2.3《火电施工质量检验及评定标准》2.4《火电建设施工及验收技术规范》2.5《电气装置安装工程电气设备交接试验标准》2.6《电力设备预防性试验规程》2.7《继电器检验规程》2.8《电气指示仪表检验规程》2.9《电力系统自动装置检验条列》2.10有关行业和厂家的技术标准2.11设计单位和厂家提供的有关图纸资料3编制说明3.1该措施是为2﹡15MW机组从分系统调试开始到72＋24小时满负荷试运结束，这一全过程电气整套启动试运编制的一个指导性文件。
3.2该措施将分系统调试、整套启动具备的条件、发电机升速过程的试验、空负荷调试、带负荷调试、72＋24小时满负荷试运六个阶段顺序编写。
3.3该措施的编写顺序通常可以反映实际操作顺序，但是在实际工作中应依据现场的具体作不同的调整。
4主要设备4.1发电机型号: QF-15-2有功功率: 15MW功率因数: 0.8频率: 50Hz额定转速: 3000转/分定子电压: 10500伏定子电流: 1031A制造厂：济南发电设备厂4.2励磁调整装置型号： SPLC-VII-500/15制造厂：南宁升科电子科技有限公司4.3高压开关柜型号： KYN28--12制造厂：广东汕头自动化电气有限公司5分系统调试5.1发电机继电保护静态调试5.1.1二次交流回路检查5.1.2保护元件调整试验5.1.3保护直流回路传动试验5.1.4发电机保护传动试验5.2励磁系统静态、动态保护试验5.2.1一次系统设备检查5.3同期系统静态试验5.3.1同期装置检查、调试5.3.2二次回路的检查、调试5.3.3同期系统加电检查6启动试验前应完成的工作及应具备的条件6.1应具备的条件6.1.1发电机系统一、二次设备的安装、调试工作已全部结束，符合规程、规范要求具备的启动条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北石油大学电力系统综合设计2017年11月17 日电力系统综合设计任务书题目发电机自动准同期并入电网专业电气工程及其自动化姓名阿力木江·吐孙学号140603140133主要内容：根据发电机自动准同期并入电网所需的条件基本要求，完成额定容量为200MVA的发电机并网操作，要求无振荡，无冲击电流，0.2s后系统稳定运行。
1)发电机并网条件分析；2)发电机并网模型的建立；3)分别对发电机端电压电压与电网电压幅值、频率和初相位在各种匹配情况下，发电机并网过程的仿真；参考资料：[1] 刘介才.工厂供电[M] ．北京：机械工业出版社，2003.44-48.[2] 王先彬.电力系统及其自动化[M].北京：中国电力出版社，2004．[3] 何仰赞，温增银．电力系统分析[M] ．武汉：华中科技大学出版社，2004．[4] 刘平，李辉.基于Matlab的发电机并网过程仿真分析[J].2010．[5] 李光琦.电力系统暂态分析[M].北京：中国电力出版社，2007．完成期限2017.11.6至2017.11.17指导教师高金兰徐建军专业负责人徐建军2017年11 月6 日目录1 设计要求 (1)2 发电机并网条件分析 (1)2.1 并网的理想条件 (1)2.2 相位差、频率差和电压差对滑差的影响 (1)3 发电机并网模型建立 (3)3.1 仿真模型 (3)3.2 系统仿真模型的建立 (4)3.3 发电机并网仿真分析 (6)3.4 仿真结果及分析 (6)4 结论 (8)参考文献 (9)1 设计要求通过发电机并网模型的建立与仿真分析，掌握发电机并网方法和Matlab/Simulink中的电力系统模块（PSB），深化对发电机并网技术的理解，培养分析、解决问题的能力和Matlab软件的应用能力。
4)发电机并网条件分析；5)发电机并网模型的建立；6)分别对发电机端电压电压与电网电压幅值、频率和初相位在各种匹配情况下，发电机并网过程的仿真；7)理论分析结果与仿真分析结果的比较。
2 发电机并网条件分析2.1 并网的理想条件同步发电机组并列运行，并列断路器合闸时冲击电流应尽可能的小，其瞬时最大值一般不宜超过1-2倍的额定电流；发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。
为了减小电网与发电机组组成的回路内产生的瞬时冲击电流，需保证同步发电机电压与电网并网瞬时电压相等，所以发电机并网的理想条件为：●应有一致的相序。
●方应有相等的电压有效值。
●方应有相同或者十分接近的频率和相位。
若满足理想条件，则并列合闸冲击电流为零，且并列后发电机与电网立即进入同步运行，无任何扰动现象。
但在实际操作中，三个条件很难同时满足，而并列合闸时只要冲击电流较小，不危及电气设备，合闸后发电机组能迅速拉入同步运行且对电网影响较小，因此实际并列操作允许偏离理想条件一定范围时进行合闸操作。
2.2 相位差、频率差和电压差对滑差的影响利用Matlab绘图工具可得到各种情况下滑差电压波形，设电网电压为=wtU，图2-1为频差为0.5Hz、电压差和相位差为零的滑差电压波形。
)+100αsin(图2-2为频差为0.5Hz、相位差为60°、电压差为零的滑差电压波形。
图2-3为电压差为10V、频差为0.5Hz相位差为零的滑差电压波形。
图2-1 频差为0.5Hz、电压差和相位差为零的滑差电压波形图图2-2 频差为0.5Hz、相位差为60°、电压差为零的滑差电压波形图图2-3 电压差为10V、频差为0.5Hz相位差为零的滑差电压波形图由图2-1和图2-2可知当电压差为零时滑差电压包络线都过零点，此时合闸则没有冲击电流。
而有电压差时（如图2-3）滑差只有最小值而不过零点，因此无论何时合闸都存在冲击电流，不利于系统稳定。
3 发电机并网模型建立发电机并网模型可用单机-无穷大系统模拟，由此分析发电机并网的动态过程。
图3-1所示为单机-无穷大系统。
图3-1 单机-无穷大系统3.1 仿真模型① 单机即同步发电机，这里选用Synchronous Machine ，参数如下：② 变压器模型选用Three-phase Transformer ，参数如下：③ 无穷大系统用powerlib 中的inductive source with neutral ，参数如下：系统负荷分别为MW MW 105、。
;1.0";0053.0";01.1';18.01;243.0";474.0;252.0";296.0';305.1;8.13;200===========Tq Td Td X Xq Xq Xd Xd Xd kV V MW P n n 053.0;500;08.021;002773.021;230/8.132/1;60;210=========Lm Rm L L R R kV kV V V Hz fn MW P n ;10/;230;60;10000====R X kV V Hz fn MVA P n3.2 系统仿真模型的建立打开Matlab/simulink/simpowersystems/blocklibary,新建一个mdl文件，将所需的同步电机、变压器、线路、无穷大系统和负荷模型（按3.1选定的系统模型）拖到该文件下，如下图3-2所示：图3-2电机并网仿真模型3.2.1元件参数设定图3-3 异步电机参数设定图3-4 变压器参数设定图3-5 发电机参数设定发电机设为PU结点，Bustype 为pv generator。
变压器采用YgYg接线，可省去计算电压相角时相位差的变化。
通过双击各模块，在弹出的窗口中可实现对其参数的设置和变更。
对需要测量的量可直接引出端口接示波器，便于观察波形或进行数据分析。
3.3 发电机并网仿真分析3.3.1潮流计算和初始状态设置在并网仿真之前需先通过Power GUI进行潮流计算，使发电机电压发出电压满足并网幅值、相角、频率要求后可进行仿真，相当于发电机并网后的动态过程。
为充分研究并网条件，分别对不同条件下的情况进行仿真分析，并做相应波形对比。
双击Power GUI，点击Steady-State V oltages and Currents，显示当前稳定状态的电压电流值，并可选择查看状态变量、被测值、电压电流源、非线性环节的电压电流值和相角。
双击Initial States Setting可实现运行初始状态的设置，可对状态变量全设零或设为稳定状态或手动输入任意值，可从任意值开始进行仿真。
3.3.2发电机并网仿真通过改变发电机和系统的参数设置，可进行多种条件下的并网仿真分析，限于篇幅，这里只对部分条件做相应仿真分析。
为便于分析发电机的并网过程，这里设置几种初始条件下的仿真。
由于发电机和系统存在压差时，即使其他同步条件都符合要求还是会存在冲击电流。
又考虑到变压器是YY型连接，仿真将分析频差、压差对系统稳定的影响。
分别设置频差为1%、5%、10%时比较发电机的同步情况。
并与发电机存在压差时进行对比分析。
仿真算法采用ode23S。
3.4 仿真结果及分析对不同初始条件下的发电机并网过程进行仿真。
合闸时在0.2秒，在频差1%时，断路器合闸后，电压相位及频率能迅速拉入同步，如下图3-6所示：图3-6 合闸时在0.2秒，在频差1%时的电压波形图断路器合闸后，短路器两侧电流相位及频率会产生较大波动，导致波形不再是正弦型：图3-7 断路器两侧电流波形频差10%总体参数的发电机定子测的电流波形图如下所示:图3-8 发电机定子侧电流波形当系统压差和相角差为零、频差也很小时，经过一个短暂、轻微的振荡过程，系统可迅速将发电机拉入同步运行，几乎没有冲击电流。
如图所示，当频差为5%时，经过一个较长时间的振荡过程，系统最后也可以将发电机拉入同步运行，此时有一定的冲击电流。
当频差较大时，如图10%，系统将一直处于振荡状态，无法稳定。
发电机将不能与系统实现同步运行，若此时并网则将存在很大的冲击电流。
图3-8 存在压差时两侧的电压波形在0.2 秒并网时，从电压波形图可以看出发电机电压相位与电网电压在0.2 秒前有一个相位差，在0.2 秒合闸时，发电机机组迅速投入运行，其电压与电网电压波形一致，说明并网成功。
4 结论发电机机组并入电网运行时，若发电机频率与电网频率不相等、电压幅值不相等、相角差不为零，会产生很大的冲击电流，危机设备的安全，合闸后发电机组不能迅速拉入同步运行，将导致电网运行的不良后果。
所以实际中待并入的发电机机组的调节系统应在上述三个条件得到满足的情况下才能进行并网运行的操作。
才不会对电网运行产生不良后果。
用Simulink 建立电力系统模型，用仿真方法对三种常见情况下的发电机并网运行进行了仿真分析，得到了电压波形与电流波形，这对于分析发电机并网的工作状态和控制提供了帮助。
使在现实中难以实现的试验通过软件得以直观的展现，运用MATLAB 语言对电网并联运行操作进行仿真试验，可以起到事半功倍的效果。
通过这次课程设计，使我更加扎实的掌握了有关matlab方面的知识，在设计过程中虽然遇到了一些问题，但经过一次又一次的思考，一遍又一遍的检查终于找出了原因所在，也暴露出了我在这方面的知识欠缺和经验不足。
这次课程设计不仅培养了独立思考、操作的能力，在其它能力上也都有了提高。
更重要的是，我们学会了很多学习的方法，真的是受益匪浅。
参考文献[1] 李光琦.电力系统暂态分析[M].北京：中国电力出版社，2007年．[2] 王健明，苏文成．供电技术[M] ．西安：电子工业出版社，2004．[3] 何仰赞，温增银．电力系统分析[M] ．武汉：华中科技大学出版社，2004．[4] 张桂香．机电类专业毕业设计指南[M] ．北京：机械工业出版社，2005．[5] 李梅.电工基础[M] ．北京：中国电力出版社，2004．[6] 王维俭．电力系统继电保护基本原理[M] ．北京：清华大学出版社，1991．[7] Prabha Kunder.Power System Stability and Control [M] (影印版) ．北京：中国电力出版社，2011．[8] Blackburn J L.et al.Applied Protective Relaying [M] .2nd Edition . Coral Spring;Westinghouse Electric Corporation ,2009．[9] Workgroup of GEC ALTHOM Measurements.Protective elays-ApplicationGuide[M] .3rd Edition.Stafford;GEC ALTHOM Protection and Control Limited，1987．[10] 陈伯时．拖动自动控制系统[M] ．北京：机械工业出版社，2000．东北石油大学综合设计成绩评价表课程名称电力系统综合设计题目名称发电机自动准同期并入电网学生姓名阿力木江·吐孙学号140603140133 指导教师姓名高金兰徐建军职称副教授教授序号评价项目指标满分评分1 工作量、工作态度和出勤率按期圆满的完成了规定的任务，难易程度和工作量符合教学要求，工作努力，遵守纪律，出勤率高，工作作风严谨，善于与他人合作。
