岩移观测工作过程简介
矿井岩移观测方案
矿井岩移观测方案矿井岩移是指由于围岩应力作用及其与巷道交界面的相互作用引起的岩体破裂、滑动或变形现象。
岩移是矿山开采过程中的一个重要问题，可能导致采掘安全事故和资源浪费。
为了监测矿井岩移情况，制定合理的观测方案至关重要。
观测方案应包括观测的目标、观测的方法、观测设备的选择、观测频率和观测时机等。
1.观测目标：观测目标是了解矿井岩移的发生、发展和演化特征，预测岩移危险性，指导矿山安全生产。
观测目标应明确，并根据具体情况确定。
2.观测方法：观测方法可采用定点观测法、连续观测法和间歇观测法。
-定点观测法：选取固定点位，通过测量点位的位移变化来判断岩移情况。
可以采用GPS定位技术、激光测距技术等。
-连续观测法：通过安装传感器设备，实现对岩体位移的实时连续监测。
传感器设备可以是应变计、位移传感器、倾角传感器等。
-间歇观测法：按照规定的频率进行岩体位移观测，可以利用全站仪进行岩壁测量、侧向位移测量等。
3.观测设备选择：观测设备的选择应根据具体的岩移类型和观测方法来确定。
例如，对于断裂岩体的观测，可以选用应变计观测设备，对于滑移岩体的观测，可以采用位移传感器等设备。
4.观测频率和观测时机：观测频率应根据岩移的发展情况和特点来确定。
对于稳定的岩体，观测频率可以适当降低；而对于危险性较大的岩体，观测频率应增加。
观测时机可选择在矿山生产前、生产过程中和生产后等时期。
5.数据分析与报告：观测数据的分析是观测方案的重要组成部分。
观测数据应按照一定的方法进行处理和分析，得到有意义的结果。
观测结果应及时编制观测报告，向有关部门和人员进行通报和解释。
总之，矿井岩移观测方案应该根据具体情况确定观测目标、选择合适的观测方法和设备、确定观测频率和观测时机，并对观测数据进行分析和报告。
这样可以为矿山安全生产提供有效的监测和预警手段，保障人员和设备的安全。
矿山地表及岩层移动观测

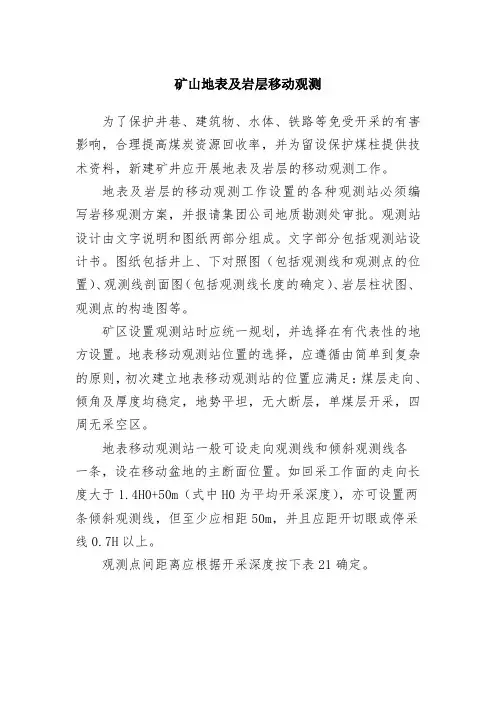

矿山地表及岩层移动观测为了保护井巷、建筑物、水体、铁路等免受开采的有害影响，合理提高煤炭资源回收率，并为留设保护煤柱提供技术资料，新建矿井应开展地表及岩层的移动观测工作。
地表及岩层的移动观测工作设置的各种观测站必须编写岩移观测方案，并报请集团公司地质勘测处审批。
观测站设计由文字说明和图纸两部分组成。
文字部分包括观测站设计书。
图纸包括井上、下对照图（包括观测线和观测点的位置）、观测线剖面图（包括观测线长度的确定）、岩层柱状图、观测点的构造图等。
矿区设置观测站时应统一规划，并选择在有代表性的地方设置。
地表移动观测站位置的选择，应遵循由简单到复杂的原则，初次建立地表移动观测站的位置应满足：煤层走向、倾角及厚度均稳定，地势平坦，无大断层，单煤层开采，四周无采空区。
地表移动观测站一般可设走向观测线和倾斜观测线各一条，设在移动盆地的主断面位置。
如回采工作面的走向长度大于1.4H0+50m（式中H0为平均开采深度），亦可设置两条倾斜观测线，但至少应相距50m，并且应距开切眼或停采线0.7H以上。
观测点间距离应根据开采深度按下表21确定。
表21矿山企业应根据矿区地面控制网，按5″级导线（网）精度要求建立岩移观测控制网。
各控制点和观测点的高程测量应组成水准网，按三等水准测量的要求进行观测。
控制点和观测点的设置应符合下列要求：（一）埋设的控制点和观测点必须用全站仪按设计标定，并应尽可能使观测点中心位于控制点连线的方向上；（二）在非冻土地区，测点的埋设深度应不小于0．6m。
在冻土地区，测点的底面一般应在冻结线0.5m以下。
测点可采用浇注式或混凝土预制件；（三）当地表至冻结线下0.5m内有含水层时，一般应采用钢管式测点；（四）埋设的测点应便于观测和保存。
如预计地表下沉后测点可能被水淹没，则点的结构应便于加高；（五）在一般情况下，倾斜观测线上观测点编号应自下山向上山方向顺序增加，走向观测线上观测点编号应按工作面推进方向顺序增加。
地表岩移观测制度
地表岩移观测制度(总5页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除地表岩移观测制度第一章总则第一条矿山在前期开采过程中形成大量的采空区，对地表构建筑物构成一定危险。
为搞好事前预防工作，确保人民群众生命财产安全，维护矿山生产稳定，特制定本制度。
第二章定义第二条岩移是指岩石由于天然或人为因素的影响，使其失去原始的平衡状态，而产生新的移动。
第三条塌陷是指地表岩石或土层，由于地下矿物质被采空或溶洞的继续发展或环境条件的改变而引起地表的下陷或塌落。
第三章岩移观测站设置第四条观测线位置的确定：观测线设置在矿区的主断面上，且不受邻近采区开采的影响。
主断面的位置，用本矿区现有的角度参数和已知的地质采矿条件以做图的方法来确定。
主断面与地表的交线就是观测线的位置。
观测线位置的确定，是在观测站设计图上进行的。
1、倾向观测线的位置的确定倾向观测线的位置，在观测站的平面图和走向主断面图上来确定。
在观测站的平面图上，做采区走向的中分线，此中分线即是倾向观测线的位置。
在平面图上，按比例尺量取由中分线到采区的停采线和开切眼的水平距离D1和D2。
当最后确定的中分线的位置满足条件时，此中分线即是倾向观测线的位置。
2、确定走向观测线的位置走向观测线的位置，可以根据平面图和倾向主断面图来确定。
在倾向主断面图上，由采区中点作一水平线，并按最大下沉角θ作一斜线，交地表于0点，此0点即是走向观测线与倾向主断面的交点。
将此0点投影到平面图的倾向观测线上，并过此投影点作采区走向点平行线，此平行线即为走向观测线的位置。
第五条观测线长度及测点数目的确定：在观测线的位置确定之后，即可确定它们的长度。
观测线的长度应保证观测线的两端稍微超过地表移动盆地边缘一段距离，以便能较可靠地确定移动盆地边界及有关参数。
观测线的长度可以在观测站设计图上图解求得。
1、倾向观测线长度的确定在倾向主断面图上，由采区上，下边界点，分别按（γ－Δγ）和（β－Δβ）角向上作斜线，与基岩和松散层的界面相交，再由交点在松散层中按松散层移动角φ向上作斜线，分别交地表于b和a 二点，线段ab即为倾向观测线的长度。
岩石移动观测

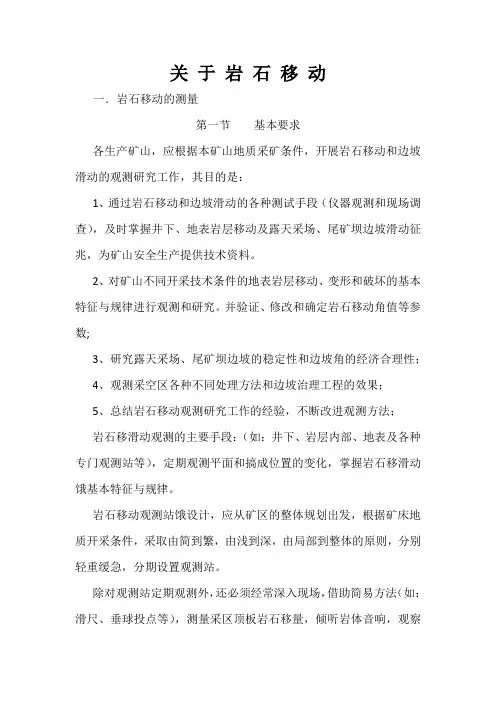

关于岩石移动一．岩石移动的测量第一节基本要求各生产矿山，应根据本矿山地质采矿条件，开展岩石移动和边坡滑动的观测研究工作，其目的是：1、通过岩石移动和边坡滑动的各种测试手段（仪器观测和现场调查），及时掌握井下、地表岩层移动及露天采场、尾矿坝边坡滑动征兆，为矿山安全生产提供技术资料。
2、对矿山不同开采技术条件的地表岩层移动、变形和破坏的基本特征与规律进行观测和研究。
并验证、修改和确定岩石移动角值等参数;3、研究露天采场、尾矿坝边坡的稳定性和边坡角的经济合理性；4、观测采空区各种不同处理方法和边坡治理工程的效果；5、总结岩石移动观测研究工作的经验，不断改进观测方法；岩石移滑动观测的主要手段：（如：井下、岩层内部、地表及各种专门观测站等），定期观测平面和搞成位置的变化，掌握岩石移滑动饿基本特征与规律。
岩石移动观测站饿设计，应从矿区的整体规划出发，根据矿床地质开采条件，采取由简到繁，由浅到深，由局部到整体的原则，分别轻重缓急，分期设置观测站。
除对观测站定期观测外，还必须经常深入现场，借助简易方法（如：滑尺、垂球投点等），测量采区顶板岩石移量，倾听岩体音响，观察裂隙、错动及坍塌等现象，并作文字描述，必须时测绘成图或拍摄照片。
第二节地下开采的岩移观测开采缓倾斜层状矿体时，地表岩移观测线，一般沿矿体走向和倾向各设一条，应分别设在移动盆地的主断面和采空区正上方。
如果回踩工作面的走向长度大于1.4H0+50米（H0为平均开采深度），可设置两条倾斜方向的观测线，一条在采空区正上方，另一条在其相距50米以上的任一侧，但至起始开采或停采线的距离必须大于0.7 H0。
开采急倾斜矿体时，沿矿体走向的观测线以不知两条为宜，一条在主断面位置上，另一条在采空区正上方，两观测线艰巨应不小于30米。
沿倾斜方向的观测线布置两条，即在采空区工作面走向长度大于1.6 H0+100米，应布置三条或三条以上垂直走向的观测线，一条在采空区中央，其余的在两侧相距约50米，且距左右开采边界0.8 H0以上。
采煤岩移观测总结
采煤岩移观测总结引言采煤工程中，采煤岩移观测是一项非常重要的任务。
采煤岩移观测的主要目的是及时了解采煤过程中岩体的位移情况，从而减少采煤事故的发生，保障工人的生命安全。
本文总结了采煤岩移观测的方法、技术和实践经验，为今后的采煤工作提供参考和借鉴。
方法采煤岩移观测的常用方法包括测量、监控和分析三个环节。
1. 测量采煤岩移观测的第一步是进行准确的测量。
测量主要包括直接测量和间接测量两种方法。
直接测量：直接测量是通过在岩体表面设置测量点，利用测距仪、测角仪等工具进行测量。
直接测量的优点是准确度较高，可以直接获得岩体位移的具体数值。
间接测量：间接测量是通过测量岩体周围的地表变形情况来推测岩体位移。
常用的间接测量方法包括水平测斜仪法、地下水位法和地下压力法。
间接测量的优点是可以覆盖更大的范围，获取更多的数据。
2. 监控监控是采煤岩移观测的核心环节。
监控主要通过安装传感器和监测设备，实时监测岩体的变形情况。
常用的监控手段包括倾斜传感器、位移传感器和应变传感器等。
倾斜传感器可以测量岩体的倾斜角度，位移传感器可以测量岩体的位移量，应变传感器可以测量岩体的应变值。
这些传感器可以与计算机和监控系统连接，实现自动化的数据采集和处理。
3. 分析分析是对采集到的数据进行处理和解读的过程。
分析的目标是了解岩体的变形趋势、规律和危险程度，从而采取相应的措施来保障采煤过程的安全。
常用的分析方法包括数据统计、趋势分析和模拟仿真。
数据统计可以帮助我们获得岩体变形的平均值、方差等统计指标；趋势分析可以帮助我们预测岩体变形的发展趋势；模拟仿真可以根据采煤过程的参数来模拟岩体的变形情况。
技术采煤岩移观测的技术不断发展，目前已经出现了一些先进的技术和设备。
下面列举几种常用的技术。
1. 光纤传感技术光纤传感技术是利用光纤传感器对岩体进行监测的一种新技术。
光纤传感器可以将位移、变形等物理量转化为光信号，并通过光纤传输到检测系统中进行分析和处理。
岩移观测工作过程简介

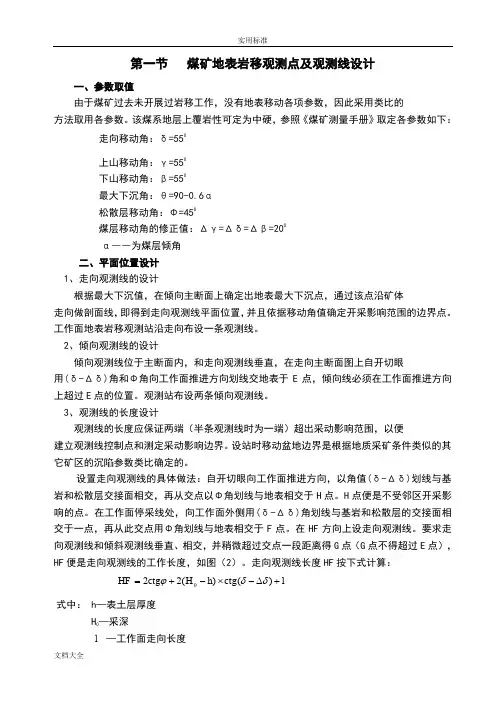

第一节 煤矿地表岩移观测点及观测线设计一、参数取值由于煤矿过去未开展过岩移工作，没有地表移动各项参数，因此采用类比的方法取用各参数。
该煤系地层上覆岩性可定为中硬，参照《煤矿测量手册》取定各参数如下：走向移动角：δ=550上山移动角：γ=550下山移动角：β=550最大下沉角：θ=90-0.6α松散层移动角：Φ=450煤层移动角的修正值：Δγ=Δδ=Δβ=200α――为煤层倾角二、平面位置设计1、走向观测线的设计根据最大下沉值，在倾向主断面上确定出地表最大下沉点，通过该点沿矿体走向做剖面线，即得到走向观测线平面位置，并且依据移动角值确定开采影响范围的边界点。
工作面地表岩移观测站沿走向布设一条观测线。
2、倾向观测线的设计倾向观测线位于主断面内，和走向观测线垂直，在走向主断面图上自开切眼用(δ-Δδ)角和Φ角向工作面推进方向划线交地表于E 点，倾向线必须在工作面推进方向上超过E 点的位置。
观测站布设两条倾向观测线。
3、观测线的长度设计观测线的长度应保证两端（半条观测线时为一端）超出采动影响范围，以便建立观测线控制点和测定采动影响边界。
设站时移动盆地边界是根据地质采矿条件类似的其它矿区的沉陷参数类比确定的。
设置走向观测线的具体做法：自开切眼向工作面推进方向，以角值(δ-Δδ)划线与基岩和松散层交接面相交，再从交点以Φ角划线与地表相交于H 点。
H 点便是不受邻区开采影响的点。
在工作面停采线处，向工作面外侧用(δ-Δδ)角划线与基岩和松散层的交接面相交于一点，再从此交点用Φ角划线与地表相交于F 点。
在HF 方向上设走向观测线。
要求走向观测线和倾斜观测线垂直、相交，并稍微超过交点一段距离得G 点（G 点不得超过E 点），HF 便是走向观测线的工作长度，如图（2）。
走向观测线长度HF 按下式计算：l ctg h H ctg HF +∆-⨯-+=)()(220δδϕ式中： h —表土层厚度H 0—采深l —工作面走向长度工作面观测站沿走向布设一条观测线长约1000m。
地质观测工操作规程范文
地质观测工操作规程范文一、综述地质观测工作是地质勘探的基础，准确有效的观测数据对于地质工作的可靠性和科学性至关重要。
为了保证地质观测工作的顺利开展，提高观测数据的准确性和可靠性，制定本操作规程。
本规程适用于地质勘探中常见的地质观测工作项目。
二、操作准备1. 设备准备(1) 根据实际工作需要，准备好相应的地质观测仪器设备，并确保其正常工作，如水平仪、刻线器、测距仪等。
(2) 检查设备的电池电量，并随身携带备用电池。
2.材料准备(1) 准备好所需的观测表格和记录表格，并确定每个表格的使用方式和填写要求。
(2) 准备好相应的地图、图纸等资料，并了解相关地质情况。
3. 安全措施(1) 在进行地质观测前，了解工作区域的安全风险情况，并制定相应的安全措施。
(2) 使用仪器设备时，必须按照相关操作规程进行操作，并注意防护措施，确保安全。
三、操作流程1. 掌握地质背景和目标在开始观测前，仔细阅读相关地质资料，了解地质背景和研究目标，明确要观测的重点和内容。
2. 确定观测点位根据地质背景和观测目标，在地图或图纸上标出观测点位，并记录其空间坐标。
3. 进行现场观测(1) 到达观测点位后，利用水平仪测量地面的水平位置，并记录数据。
(2) 使用测距仪等工具，测量观测点位与周围地物的距离，并记录数据。
(3) 利用刻线器等仪器，在地面或地物上进行标记和刻线，并记录数据。
4. 数据记录与整理(1) 在观测过程中，根据观测表格和记录表格的要求，填写观测数据和相关信息。
(2) 确认所记录数据的准确性，并进行整理和归档。
四、操作注意事项1. 在进行地质观测时，严格按照操作规程进行操作，确保观测数据的准确性和可靠性。
2. 注意观测点位的选择，确保代表性和充分性。
3. 在进行现场观测时，注意天气状况和工作环境，确保操作人员的安全。
4. 观测数据记录时，要认真填写相关表格，并注明观测时间和观测人员姓名。
五、操作总结地质观测工作是地质勘探工作中不可或缺的环节，规范的操作流程和准确有效的观测数据对于地质工作的成果具有重要意义。
岩体移动的预报和探查
工程地质学报告学院资源与土木工程学院班级采矿1001任课教师于明旭姓名赵一凡学号 20101234__2010年 10月 10日岩体移动的预报和探查随着地下矿山的开采深度的加深,特别是岩体移动所致矿山灾害的频繁出现,岩体移动的地质因素影响问题,愈加引人注目,并已成为许多矿山面临的重要问题。
岩体移动会引起人身、设备的安全事故，会造成采矿设施的破坏。
进行岩体移动规律的研究，其目的是运用这一规律，提出岩体移动的预报、采取措施、减少损失。
岩体移动的其他事物的发展一样，是有规律可循的，总是一个由渐变到突变、由量变到质变的过程，因此提出岩体移动预报也是有可能的。
岩体移动大体上经过初期变形阶段（或称岩体移动的预兆阶段）、局部移动（可称为大规模移动的突破口）到大规模移动阶段、相对稳定阶段等。
抓住各阶段活动的特点，就可以从其最初的现象，作为发出预报的有利时机。
提前进行包括必须的工程手段在内的地质因素调查及分析，对不同采掘状况的区段作出稳定程度分析，不仅有利于包括地压管理在内的矿山技术管理，也可避免，减少一些不必要的经济损失和人员伤亡。
国内外许多矿山的事件也证明地质因素影响评价的重要性。
1963年8月19日至25日在弓长岭矿山后台区东部发生的岩移活动，就是在事先毫无预料，更无措施的情况下发生的。
铁山垅，画眉坳等钨矿发生的岩移，造成了大量采场停采；盘古山钨矿，在回采埋藏深度400m矿段时，于1967年9月发生大规模岩移，除了4个中段、7条生产系统被破坏和造成矿损外，价值200余万元的器材、设备、均陷入岩移区。
与弓长岭矿山地质条件类似的原苏联北佩斯铁矿，也发生类似问题，甚至埋藏深度250m的矿块，也有27.3-39.8%的底部采准巷道全部破坏。
一、岩体移动的征兆1.初期变形阶段的征兆局部的或大规模的岩体移动，在剧烈运动前都有其征兆，例如：（1）岩层发响：这是岩体移动的早期现象，从某个中心位置向外逐渐扩大，神像的次数由少到多，移动前数日可急剧增加。
地质观测工作业操作规程（5篇）
地质观测工作业操作规程地质观测工作是地质学研究的基础和重要组成部分，是了解地质构造、岩矿组成、地层特征等地质信息的重要手段。
本文将详细介绍地质观测工作的操作规程，包括观测前的准备工作、观测过程中的操作要点和注意事项，以及观测后的资料处理和分析。
一、观测前的准备工作（一）理论知识准备在进行地质观测工作之前，观测人员应具备必要的地质学知识，了解观测对象的基本特征和研究要求，熟悉所使用的观测仪器的原理、使用方法和注意事项。
（二）观测仪器准备根据观测对象的不同，选择适当的观测仪器。
观测仪器应经过校验和调整，确保其测量值的准确性和可靠性。
观测仪器的保养和维护工作也应提前完成，确保其正常运行。
（三）观测现场准备在进行地质观测之前，需要选择合适的观测地点，并对其进行勘查。
勘查工作主要包括查看地形地貌、了解地质背景、确认观测对象的位置和分布情况等。
还需要对现场环境进行评估，判断是否需要采取特殊保护措施。
二、观测过程中的操作要点和注意事项（一）测量方法和技术根据观测对象的特点和要求，选择合适的测量方法和技术。
在进行观测过程中，应按照规定的步骤和程序进行操作，保持仪器的稳定和准确性。
对于涉及测量误差的参数，如测量角度、长度等，应及时记录误差范围，并在后续的数据处理中进行修正。
（二）数据记录与保存在进行观测过程中，应及时记录观测数据，并注意记录相关的环境参数，如温度、湿度、风向等。
观测数据应以清晰、准确的方式记录，并用数字化方式保存，以便于后续的数据处理和分析。
（三）安全操作地质观测工作常常需要在较为复杂的自然环境中进行，因此，观测人员需要具备一定的安全意识，注意自身的安全和保护观测仪器的安全。
在进行观测之前，应熟悉所在地区的安全规定和应急措施，并做好相应的安全准备工作。
三、观测后的资料处理和分析（一）数据校核观测结束后，应对观测数据进行校核和验证，确保数据的准确性和可靠性。
对于存在异常值或误差较大的数据，应进行数据修正或重新观测。
3-露天矿边坡稳定性分析及岩移监测方法-编制说明
“露天矿边坡稳定性分析及岩移监测方法”编制说明一、工作简况1 任务来源《露天矿边坡稳定及岩移监测方法》由国家安全生产监督管理总局国家煤矿安全监察局于2011年下达计划项目，计划编号为2011-MT-29，由煤炭行业煤矿安全标准化技术委员会归口。
2 主要参加单位和工作组成员起草单位煤科集团沈阳研究院有限公司在接到通知后立即组织起草小组对本标准进行起草，起草人员主要为祖国林、韩猛、缪海宾等人。
3 工作简要过程3.1 成立起草工作组，编写讨论稿《露天矿边坡稳定及岩移监测方法》于2011年7月成立起草工作组，2012年1月完成工作组讨论稿。
期间，起草小组成员通过调研、对相关资料的收集整理及8次内部讨论，2次专家讨论，于2012年1月形成标准的征求意见稿。
3.2 征求意见阶段2012年2月开始征求意见工作，在此期间起草小组共进行6次内部讨论，1次专家讨论，邀请煤科集团沈阳研究院有限公司张延寿等专家对征求意见稿提出相关意见，并加以修改，于2015年6月向全国典型露天煤矿、高校、科研等单位17位从事露天开采和边坡稳定性研究与工作的专家发出征求意见稿。
3.3 形成送审稿征求意见稿回函单位17家，提出意见单位11家，修改意见总数44个，起草小组讨论后采纳18个，未采纳26个。
起草小组根据专家反馈的意见及时进行讨论、修改，于2015年8月向煤炭行业煤矿安全标准化技术委员会露天煤矿安全及设备分会提交送审稿。
3.4 审查阶段2015年8月27日~28日，煤炭行业煤矿安全标准化技术委员会露天煤矿安全及设备分会在沈阳召开该标准审查会，通过了标准审查。
3.5 报批起草小组按照审查会会议纪要和专家意见完成对标准送审稿的修改，于2016年1月18日形成了《露天矿边坡稳定性分析及岩移监测方法》报批稿。
3.6 报批稿再报批审查2019年12月9日，中国煤炭工业协会在北京召开煤炭行业标准审查会，审查会专家提出修改意见总数6个，起草小组成员根据专家审查意见进行8次内部讨论，1次专家讨论，采纳修改意见6个，未采纳0个，于2020年1月14日形成了标准最终报批稿。
岩移观测实施方案
岩移观测实施方案一、引言。
岩移是指岩体在外力作用下发生位移的现象，岩移观测是对岩体位移变化进行监测和分析，以评估岩体稳定性和灾害风险。
本文档旨在介绍岩移观测的实施方案，以指导相关工作的进行。
二、观测设备选择。
1. 岩移仪，选择高精度、高灵敏度的岩移仪，能够实时监测岩体的微小位移变化，常用的有电阻应变式岩移仪、压缩式岩移仪等。
2. 定位系统，采用全球定位系统（GPS）或者全站仪等设备，用于对岩体位移进行精确定位和测量。
3. 数据采集与传输设备，选择可靠的数据采集设备，能够实时、准确地采集岩移仪和定位系统的数据，并通过无线传输或有线传输方式将数据传输到监测中心。
三、观测方案制定。
1. 观测点设置，根据岩体的特征和岩移的可能性，确定观测点的位置和数量，应覆盖岩体的关键部位和潜在滑动面。
2. 观测频率，根据岩体稳定性和监测要求，确定观测的频率，一般情况下，应进行连续观测，并根据实际情况适时调整观测频率。
3. 数据处理与分析，对采集到的数据进行处理和分析，包括位移数据的趋势分析、异常变化的识别和预警等，确保观测数据的准确性和可靠性。
四、观测实施流程。
1. 设备安装与调试，按照实际情况，在观测点上安装岩移仪和定位系统，并进行设备的调试和校准。
2. 数据采集与传输，启动数据采集设备，实时监测岩体的位移变化，并通过数据传输设备将数据传输到监测中心。
3. 数据处理与分析，监测中心对接收到的数据进行实时处理和分析，及时发现岩体的异常变化和预警信息。
4. 风险评估与应对措施，根据观测数据和分析结果，进行岩体稳定性的评估，制定相应的风险评估报告和应对措施。
五、观测结果应用。
1. 风险预警与防范，根据观测结果，对岩体的风险进行预警，并采取相应的防范措施，确保周边区域的安全。
2. 工程设计与施工，结合观测结果，对相关工程的设计和施工进行调整和优化，以减少岩体位移对工程的影响。
3. 灾害应对与救援，在发生岩体灾害时，根据观测结果，及时进行灾害应对和救援工作，最大限度地减少灾害损失。
煤矿地表沉陷岩移观测设计讲解
内蒙古友恒煤炭有限责任公司益民煤矿5201工作面地表岩移观测设计部门：地测科2016-1-1由于5201工作面是益民煤矿5-2煤层首采工作面，同时我矿对5-2煤开采对地表的影响没有具体的观测资料数据，因此对该工作面应布设地表岩移观测站，详细了解5201工作面的采动对上方地表影响情况，以便为以后的开采做出合理、科学的安排。
通过此次观测得到一系列技术资料和数据，为以后5-2煤的合理、安全开采提供可靠依据，解决本采区的安全开采问题，并为留设村庄、建筑物保护煤柱提供技术资料数据，从而最大程度地保护地表生态环境。
为此我们对5201工作面地表沉陷此设计。
呈上审批：编制：总工：矿长：本要求以《煤矿测量规程》和《工程测量规范》为标准制定，仪器以全站仪为主。
如使用其它仪器，如RTK但必须精度达到相应的要求。
目录5201工作面地表岩移观测技术要求 (1)一、前言 (1)二、工作面概况 (1)三、基本要求 (2)四、建立观测网 (3)1、建立观测基准点： (3)2、建立工作控制点网： (3)3、设置观测点线： (4)4、控制点和观测点的设置应符合下列要求： (4)五、施工标准 (5)六、观测工作 (6)七、观测资料的整理与分析 (8)八、成果的提交 (9)附录1：《5201工作面地质说明书》 (10)附录2：观测站设计图 (10)5201工作面地表岩移观测技术要求一、前言由于5201工作面是益民煤矿首采工作面，同时我矿对5-2煤开采对地表的影响没有可靠完整的资料数据，因此对该工作面应布设地表岩移工作站，详细了解5201工作面的采动对上方地表影响情况，以便为以后的开采做出合理、科学的安排。
通过此次观测得到一系列技术资料和数据，为以后5-2煤的合理、安全开采提供可靠依据，为留设村庄、建筑物保护煤柱提供技术资料数据，从而最大程度地保护地表生态环境。
二、工作面概况首采5201工作面的大概情况：顺槽长度1300米，工作面长度为250米。
煤矿地表沉陷岩移观测设计讲解
内蒙古友恒煤炭有限责任公司益民煤矿5201 工作面地表岩移观测设计部门：地测科2016-1-1由于5201工作面是益民煤矿5-2 煤层首采工作面，同时我矿对5-2 煤开采对地表的影响没有具体的观测资料数据，因此对该工作面应布设地表岩移观测站，详细了解5201 工作面的采动对上方地表影响情况，以便为以后的开采做出合理、科学的安排。
通过此次观测得到一系列技术资料和数据，为以后5-2 煤的合理、安全开采提供可靠依据，解决本采区的安全开采问题，并为留设村庄、建筑物保护煤柱提供技术资料数据，从而最大程度地保护地表生态环境。
为此我们对5201 工作面地表沉陷此设计。
呈上审批：编制：总工：矿长：本要求以《煤矿测量规程》和《工程测量规范》为标准制定，仪器以全站仪为主。
如使用其它仪器，如RTK但必须精度达到相应的要求。
目录5201 工作面地表岩移观测技术要求 . (1)一、前言 (1)二、工作面概况 (1)三、基本要求 (2)四、建立观测网 (3)1、建立观测基准点： (3)2、建立工作控制点网： (3)3、设置观测点线： (4)4、控制点和观测点的设置应符合下列要求： (4)五、施工标准 (5)六、观测工作 (6)七、观测资料的整理与分析 (8)八、成果的提交 (9)附录 1：《 5201 工作面地质说明书》 (10)附录 2：观测站设计图 . (10)5201 工作面地表岩移观测技术要求一、前言由于5201工作面是益民煤矿首采工作面，同时我矿对5-2 煤开采对地表的影响没有可靠完整的资料数据，因此对该工作面应布设地表岩移工作站，详细了解5201 工作面的采动对上方地表影响情况，以便为以后的开采做出合理、科学的安排。
通过此次观测得到一系列技术资料和数据，为以后5-2 煤的合理、安全开采提供可靠依据，为留设村庄、建筑物保护煤柱提供技术资料数据，从而最大程度地保护地表生态环境。
二、工作面概况首采5201 工作面的大概情况：顺槽长度1300 米，工作面长度为250 米。
地表沉陷岩移观测研究报告
内蒙古友恒煤炭有限责任公司益民煤矿5201工作面地表岩移观测研究报告编制：审批：矿长：日期：第—章5201工作面观测站概况第一节概况益民煤矿于2011年12月正式投产，矿井设计生产能力1.2Mt/a，矿井采用斜井单水平开拓，建有主斜井、副斜井和回风斜井3条井筒，主、副斜井、回风斜井布置在工业场地内。
矿井开采标高为1195～1062m，4-2煤层已于2016年全部回采完毕，现开采5-2煤层内蒙古友恒煤炭有限责任公司益民煤矿位于东胜煤田准格尔召-新庙矿区的东南部，其行政隶属内蒙古自治区鄂尔多斯市伊金霍洛旗纳林陶亥镇。
矿井地理坐标：东经：110°17′45″～110°23′38″北纬：39°20′10″～39°23′36″井田东西长约8.46km，南北宽约6.34m，为一不规则的多边形，面积为19.818km21、交通本矿井向西3km为包府公路213省道，该公路是区域的主要运输公路。
经包府公路向北到鄂尔多斯市东胜区约68km，到包头市约170km，向南到神华矿区大柳塔约28km，本区交通条件较为便利。
2、地形地貌本区位于鄂尔多斯高原的东北部，从准格尔召到新庙，沿束会川一带，侵蚀构造比较强烈，多形成高原丘陵地形，沟谷纵横交错，均沿地表水系的各自区域流向。
本区地势北高南低，西高东低，最高处位于矿区的西南部茆梁之上，海拔标高为1260.2m，最低处位于区内东部的勃牛川沟内，海拔标高为1117.0m。
4、构造一、区域构造本区区域构造简单，基本构造形态为一平缓的单斜构造，岩层倾向南南西，倾角1～3°，一般在1°左右。
区内无明显的褶皱和大的断层，仅有微波状起伏和断距较小的断层，对煤层无破坏作用。
二、井田构造益民煤矿井田构造简单，基本构造形态为一宽缓的向斜，轴部走向为NE向，两翼地层倾角3°左右。
区内无断层，无岩浆岩侵入。
5、水文地质情况本地区属于干旱半沙漠温带大陆性气候，春季干旱多风，夏季昼热夜温凉，日温差较大，秋季凉爽，冬季严寒。
岩移观测管理制度
岩移观测管理制度一、总则为规范岩移观测工作，加强岩移管理，确保工程安全，特制定本制度。
二、适用范围本制度适用于所有需要进行岩移观测的工程项目。
三、岩移观测的目的1.保障工程项目的安全施工，预防岩体滑坡等岩移灾害的发生。
2.监测岩体的变化情况，为相关部门提供决策依据。
3.及时发现岩移风险，采取措施进行处理，降低损失。
四、岩移观测管理机构1.在项目单位建立岩移观测管理机构，由专业人员负责制定观测计划、组织实施观测工作，并进行数据分析和报告汇总。
2.管理机构设立岩移观测负责人，统筹协调各岩移观测小组的工作。
3.岩移观测小组由专业技术人员组成，具有岩石力学、地质勘查等相关专业背景。
五、岩移观测工作流程1.编制岩移观测计划在项目前期，根据工程地质勘察报告和设计方案，制定岩移观测计划，明确观测目标、频次、方法等。
2.选择监测点位根据岩体的特性和工程要求，选择合适的监测点位，布设监测设备。
3.实施观测工作按照计划，定期进行岩移观测工作，采集监测数据。
4.数据处理和分析对采集到的监测数据进行处理和分析，形成监测报告。
5.汇总报告将各岩移观测小组的报告进行汇总，形成综合报告，向项目单位和相关部门汇报。
六、岩移观测设备1.应根据观测要求和岩体特性选择合适的岩移观测设备，如位移仪、倾斜仪、应变仪等。
2.观测设备应定期检查和维护，确保观测数据的准确性和可靠性。
3.设备的安装位置和布设应符合相关规范，保证数据的真实性。
七、资料保存与备份1.岩移观测的原始数据应保存完整，确保数据的真实性和可追溯性。
2.岩移观测报告和数据资料应定期进行备份，以防数据丢失或损毁。
3.资料保存应符合相关规定，加强信息安全管理。
八、岩移观测应急应对1.一旦发现岩移风险较大或发生紧急情况，应及时向项目单位和相关部门报告，启动应急预案。
2.严格执行应急预案，采取有效措施，确保人员安全和工程不受影响。
3.及时向上级主管部门汇报，取得支持和指导。
九、责任制1.项目单位应切实履行岩移观测管理制度，确保观测工作的有序开展。
岩移观测施工方案
岩移观测施工方案1. 引言岩移是指岩石在受到外力作用下发生的位移现象。
由于岩石的脆性和不均匀性，岩石体的移动可能会引发地质灾害，对工程项目的安全性和稳定性产生影响。
因此，岩移观测是工程施工中必不可少的一项工作，能够提供及时的预警和监测数据，为工程的安全施工和风险评估提供依据。
本文档旨在制定一套岩移观测施工方案，以保证施工过程中对岩移进行准确、全面的观测，并对方案进行了详细的介绍和操作说明。
2. 观测设备及仪器岩移观测需要使用一系列的设备和仪器来进行数据采集和分析。
主要的观测设备及仪器包括：•岩石位移仪：用于测量岩石体的水平和垂直位移。
•岩石裂缝计：用于测量岩石的裂缝宽度和长度。
•岩体应变计：用于测量岩体的应变。
•地表水位计：用于测量地下水位的变化。
•多参数传感器：用于测量环境温度、湿度等参数。
以上观测设备及仪器的选型应根据具体工程的要求和实际情况进行选择，并严格按照厂家的使用说明进行操作。
3. 观测点布设观测点的布设是岩移观测工作的关键环节。
在确定观测点的位置时，需要考虑以下几个因素：•工程的地质特点：根据工程地质资料和实地勘察结果，确定可能发生岩移的区域。
•工程的施工进度：根据工程的施工进度和相应的施工工艺，确定观测点的布设计划。
•观测点的数量和分布：观测点的数量和分布应充分考虑岩体的变形情况，以确保能够全面、准确地观测到岩移的变化。
观测点布设完成后，需要进行详细的记录，并进行编号和标识，方便后续的数据采集和分析。
4. 观测数据采集与记录观测数据的采集是岩移观测工作的核心环节。
要保证数据的准确性和可靠性，需要按照以下步骤进行操作：1.检查观测设备和仪器是否正常工作。
2.按照预定的观测计划和频率进行数据采集。
3.记录观测数据的时间、地点和仪器型号等信息。
4.对观测数据进行处理和分析，生成相应的曲线和图表。
5.定期对观测点的仪器进行维护和校准，确保数据的准确性。
观测数据的记录应采用数字化方式，可使用电脑或移动设备进行数据的输入和存储，并进行备份，以防数据的丢失。
