双螺杆挤出机分类及工作原理
双螺杆挤出机原理及应用

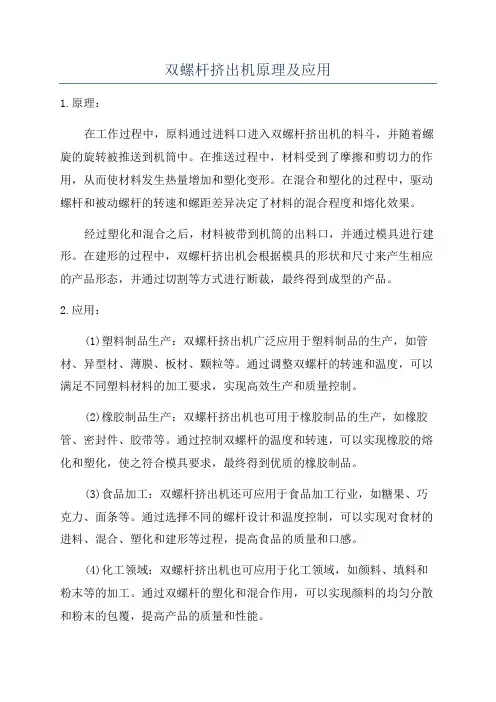

双螺杆挤出机原理及应用1.原理:在工作过程中,原料通过进料口进入双螺杆挤出机的料斗,并随着螺旋的旋转被推送到机筒中。
在推送过程中,材料受到了摩擦和剪切力的作用,从而使材料发生热量增加和塑化变形。
在混合和塑化的过程中,驱动螺杆和被动螺杆的转速和螺距差异决定了材料的混合程度和熔化效果。
经过塑化和混合之后,材料被带到机筒的出料口,并通过模具进行建形。
在建形的过程中,双螺杆挤出机会根据模具的形状和尺寸来产生相应的产品形态,并通过切割等方式进行断裁,最终得到成型的产品。
2.应用:(1)塑料制品生产:双螺杆挤出机广泛应用于塑料制品的生产,如管材、异型材、薄膜、板材、颗粒等。
通过调整双螺杆的转速和温度,可以满足不同塑料材料的加工要求,实现高效生产和质量控制。
(2)橡胶制品生产:双螺杆挤出机也可用于橡胶制品的生产,如橡胶管、密封件、胶带等。
通过控制双螺杆的温度和转速,可以实现橡胶的熔化和塑化,使之符合模具要求,最终得到优质的橡胶制品。
(3)食品加工:双螺杆挤出机还可应用于食品加工行业,如糖果、巧克力、面条等。
通过选择不同的螺杆设计和温度控制,可以实现对食材的进料、混合、塑化和建形等过程,提高食品的质量和口感。
(4)化工领域:双螺杆挤出机也可应用于化工领域,如颜料、填料和粉末等的加工。
通过双螺杆的塑化和混合作用,可以实现颜料的均匀分散和粉末的包覆,提高产品的质量和性能。
综上所述,双螺杆挤出机是一种应用广泛的加工设备,它利用双螺杆的旋转和前后螺纹之间的螺距差异来实现材料的混合、熔化、建形和排气等工序。
它在塑料、橡胶、食品和化工等行业都有着重要的应用,能够提高生产效率和产品质量,满足人们的日常需求。
双螺杆挤出机的结构及原理

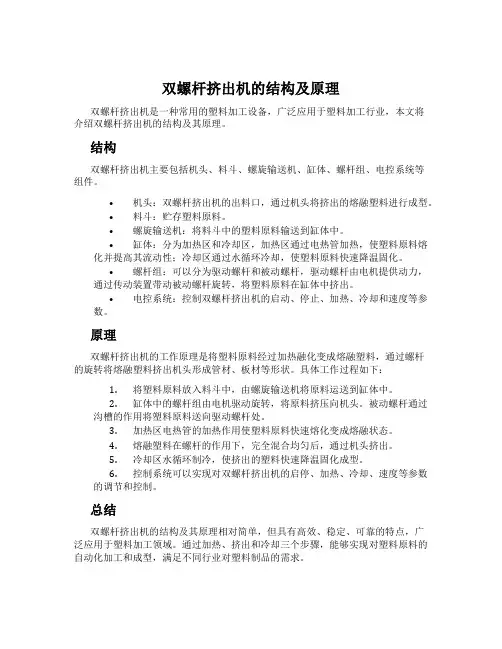

双螺杆挤出机的结构及原理双螺杆挤出机是一种常用的塑料加工设备,广泛应用于塑料加工行业,本文将介绍双螺杆挤出机的结构及其原理。
结构双螺杆挤出机主要包括机头、料斗、螺旋输送机、缸体、螺杆组、电控系统等组件。
•机头:双螺杆挤出机的出料口,通过机头将挤出的熔融塑料进行成型。
•料斗:贮存塑料原料。
•螺旋输送机:将料斗中的塑料原料输送到缸体中。
•缸体:分为加热区和冷却区,加热区通过电热管加热,使塑料原料熔化并提高其流动性;冷却区通过水循环冷却,使塑料原料快速降温固化。
•螺杆组:可以分为驱动螺杆和被动螺杆,驱动螺杆由电机提供动力,通过传动装置带动被动螺杆旋转,将塑料原料在缸体中挤出。
•电控系统:控制双螺杆挤出机的启动、停止、加热、冷却和速度等参数。
原理双螺杆挤出机的工作原理是将塑料原料经过加热融化变成熔融塑料,通过螺杆的旋转将熔融塑料挤出机头形成管材、板材等形状。
具体工作过程如下:1.将塑料原料放入料斗中,由螺旋输送机将原料运送到缸体中。
2.缸体中的螺杆组由电机驱动旋转,将原料挤压向机头。
被动螺杆通过沟槽的作用将塑料原料送向驱动螺杆处。
3.加热区电热管的加热作用使塑料原料快速熔化变成熔融状态。
4.熔融塑料在螺杆的作用下,完全混合均匀后,通过机头挤出。
5.冷却区水循环制冷,使挤出的塑料快速降温固化成型。
6.控制系统可以实现对双螺杆挤出机的启停、加热、冷却、速度等参数的调节和控制。
总结双螺杆挤出机的结构及其原理相对简单,但具有高效、稳定、可靠的特点,广泛应用于塑料加工领域。
通过加热、挤出和冷却三个步骤,能够实现对塑料原料的自动化加工和成型,满足不同行业对塑料制品的需求。
双螺杆挤出机的原理与应用
双螺杆挤出机的原理与应用一、原理双螺杆挤出机由两个平行转动的螺杆组成,一个螺杆为主动螺杆,负责塑料的输送和熔化,另一个螺杆为从动螺杆,主要负责辅助熔化和混合塑料。
在挤出机的进料口,将颗粒状的塑料原料加入,然后通过螺杆的旋转,向前推进并渐渐加热。
螺杆螺距逐渐减小,螺杆槽的容积也逐渐减小,使得加热板尺寸渐渐缩小。
与此同时,在主动螺杆和从动螺杆的推动下,塑料原料逐渐变热,融化成熔融状态,并且充分混合。
在塑料熔融后,通过模具的形状和大小,可以将熔融的塑料挤出成各种形状的产品。
而且,双螺杆挤出机还可以通过调节不同的参数,如螺杆转速、温度、压力等,来实现对产品的生产控制。
二、应用1.塑料加工:双螺杆挤出机广泛应用于塑料加工工业中,用于生产各种塑料制品,如塑料薄膜、塑料管材、塑料板材、塑料条材等。
双螺杆挤出机可以通过调整螺杆的转速和温度,以及挤出机的出料头,来实现对不同材料和不同尺寸的塑料制品的生产。
2.橡胶加工:双螺杆挤出机还可以应用于橡胶加工工业中,用于生产橡胶制品,如橡胶管、橡胶密封件等。
双螺杆挤出机通过调整螺杆的转速和温度,以及模具的形状和大小,来实现对不同种类的橡胶制品的生产。
3.医疗器械:双螺杆挤出机被广泛应用于生产医疗器械,如输液管、人工关节、导管等。
医疗器械的生产要求严格,对产品的材料和尺寸等方面有着严格要求。
双螺杆挤出机可以通过精确控制生产参数,来满足医疗器械的高质量要求。
4.冶金工业:双螺杆挤出机还可以应用于冶金工业中,用于生产冶金制品,如合金管、合金杆等。
双螺杆挤出机在冶金工业中的应用,可以通过调整挤出机的工艺参数,来实现对不同种类的合金材料的生产。
总之,双螺杆挤出机是一种广泛应用于塑料、橡胶、医疗器械、冶金等工业中的设备。
通过调整挤出机的工艺参数,可以满足不同种类和尺寸的产品的生产要求。
双螺杆挤出机在塑料加工等领域中具有重要的地位,有助于提高生产效率和产品质量,推动工业的发展。
双螺杆挤出机介绍
双螺杆挤出机介绍双螺杆挤出机是一种常用的塑料加工设备,主要用于将塑料颗粒通过挤出工艺转化为各种形状的塑料制品。
相比于单螺杆挤出机,双螺杆挤出机具有更高的生产效率和更广泛的应用领域。
下面将详细介绍双螺杆挤出机的工作原理、结构特点、应用范围以及市场前景等方面的内容。
一、工作原理双螺杆挤出机的工作原理是将塑料颗粒通过喂料口投入挤出机的双螺杆腔内,通过两个螺杆的旋转将塑料颗粒加热熔融,并通过注塑头使熔融塑料注入模具中,最后通过冷却系统使塑料固化并形成所需的产品形状。
其中,双螺杆挤出机的两个螺杆可以采用对转或同转方式运行,通过调整速度和压力参数可以灵活控制挤出过程中的温度、压力和速度等参数,以满足不同产品的生产需求。
二、结构特点1.双螺杆挤出机的双螺杆具有更大的传热面积和较高的传热效率,能够更好地实现塑料的熔融和连续稳定挤出;2.双螺杆挤出机的双螺杆之间的距离可调,可以实现对挤出机腔内的塑料压实和熔融效果的调控,使产品的外观质量更加均匀和稳定;3.双螺杆挤出机的挤出头结构多样,可以适应不同产品的挤出需求,通过更换挤出头可以制作出不同形状和尺寸的产品;4.双螺杆挤出机配备有先进的控制系统,可以实现对挤出温度、压力、速度和流量等参数的精确控制。
三、应用范围双螺杆挤出机广泛应用于塑料加工行业,可以用于制作各种塑料制品,如塑料板材、管道、薄膜、型材、线缆套管、异型制品等。
不仅适用于常见的塑料材料,如PP、PE、PVC等,还可以用于特殊塑料材料,如热塑性弹性体、聚酰胺、聚碳酸酯等。
由于双螺杆挤出机对原料的适应性和挤出效果较好,因此在汽车、建筑、电子、医疗器械等行业得到了广泛的应用。
四、市场前景随着工业技术的进步和市场需求的增加,双螺杆挤出机在塑料加工行业的市场前景非常广阔。
双螺杆挤出机具有更高的生产效率和更好的产品质量,能够有效提高企业生产能力和产品竞争力。
同时,双螺杆挤出机的自动化程度也在不断提高,可以实现智能化控制和远程监控,更加符合现代工业的发展趋势。
双螺杆挤出机原理
双螺杆挤出机原理
双螺杆挤出机是一种常用的塑料加工设备,主要用于将熔融的塑料或橡胶物料挤出成型。
它由两根互相螺旋的螺杆组成,通过旋转螺杆将塑料物料从喂料口推送到挤出机筒内,然后加热、熔融、塑化、挤出成型。
具体工作原理如下:
1. 喂料:通过喂料口将塑料物料输入双螺杆挤出机。
螺杆旋转时,物料被推进到机筒内。
2. 塑化:在机筒内,物料受螺杆的挤压和摩擦加热而熔化。
同时,加热系统提供额外的热能,使物料达到所需的塑化温度。
3. 混合:在熔融状态下,物料通过螺杆的搅拌和混合作用,在机筒内均匀分散,实现了物料的均质化。
4. 挤出:熔融的物料被推进到机筒的挤出口,并通过模具进行形状的成型。
挤出口通常具有所需产品的截面形状,如管状、板状等。
5. 冷却:挤出的塑料制品进入冷却区域,通过冷却装置使其迅速冷却固化。
冷却后的制品经过切割和收集,完成整个挤出过程。
双螺杆挤出机具有较高的生产能力和优良的混炼效果,适用于生产各种塑料制品,如管材、板材、线材、薄膜等。
同时,双
螺杆挤出机还可以应用于橡胶、食品、药品等领域,广泛应用于工业和商业领域。
双螺杆挤出机工作原理

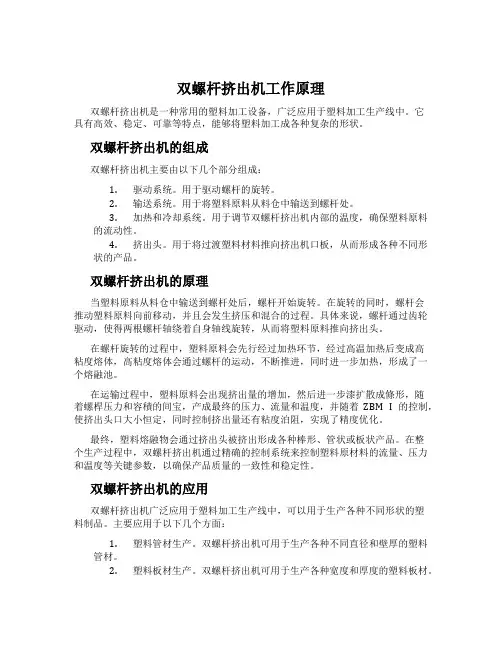

双螺杆挤出机工作原理双螺杆挤出机是一种常用的塑料加工设备,广泛应用于塑料加工生产线中。
它具有高效、稳定、可靠等特点,能够将塑料加工成各种复杂的形状。
双螺杆挤出机的组成双螺杆挤出机主要由以下几个部分组成:1.驱动系统。
用于驱动螺杆的旋转。
2.输送系统。
用于将塑料原料从料仓中输送到螺杆处。
3.加热和冷却系统。
用于调节双螺杆挤出机内部的温度,确保塑料原料的流动性。
4.挤出头。
用于将过渡塑料材料推向挤出机口板,从而形成各种不同形状的产品。
双螺杆挤出机的原理当塑料原料从料仓中输送到螺杆处后,螺杆开始旋转。
在旋转的同时,螺杆会推动塑料原料向前移动,并且会发生挤压和混合的过程。
具体来说,螺杆通过齿轮驱动,使得两根螺杆轴绕着自身轴线旋转,从而将塑料原料推向挤出头。
在螺杆旋转的过程中,塑料原料会先行经过加热环节,经过高温加热后变成高粘度熔体,高粘度熔体会通过螺杆的运动,不断推进,同时进一步加热,形成了一个熔融池。
在运输过程中,塑料原料会出现挤出量的增加,然后进一步漆扩散成條形,随着螺桿压力和容積的间宝,产成最终的压力、流量和温度,并随着ZBM I的控制,使挤出头口大小恒定,同时控制挤出量还有粘度泊阻,实现了精度优化。
最终,塑料熔融物会通过挤出头被挤出形成各种棒形、管状或板状产品。
在整个生产过程中,双螺杆挤出机通过精确的控制系统来控制塑料原材料的流量、压力和温度等关键参数,以确保产品质量的一致性和稳定性。
双螺杆挤出机的应用双螺杆挤出机广泛应用于塑料加工生产线中,可以用于生产各种不同形状的塑料制品。
主要应用于以下几个方面:1.塑料管材生产。
双螺杆挤出机可用于生产各种不同直径和壁厚的塑料管材。
2.塑料板材生产。
双螺杆挤出机可用于生产各种宽度和厚度的塑料板材。
3.塑料棒材生产。
双螺杆挤出机可用于生产各种不同直径和长度的塑料棒材。
4.其他塑料制品生产。
如塑料花盆、塑料桶、塑料零件等。
通过双螺杆挤出机的高效加工和精确控制,生产出来的塑料制品具有质量稳定和产品高度统一的特点,广泛应用于各种塑料制品制造行业。
双螺杆挤出机工作原理(新)课件
双螺杆挤出机诞生的背景: ➢ 双螺杆挤出机是在单螺杆挤出机基础上发展起来的 ➢ 用单螺杆挤出机加工
材 料:掺混料(纤维与树脂) 填充、增强材料(CaCO3、红泥、矿渣等)
出现问题:吃料难、熔融难、塑化差 ➢ 70年代以来,双螺杆挤出机发展十分迅速
欧 洲:100%管、板、异型材制品用双螺杆挤出机加工
(1) 输送元件 ① 具有一般螺纹结构,主要起输送作用。 等深、等距、槽宽等于棱宽、纵横向皆封 闭的输送元件 正位移能力强 混合作用差 用于固体输送和熔体输送
PPT学习交流
16
双螺杆挤出机的工作原理
(1)异向双螺杆对物料的输送 机理 ⑤ 两螺杆间存在间隙,两螺杆产生分离力更大。
PPT学习交流
17
双螺杆挤出机的工作原理
压缩段
(1)异向双螺杆对物料的输送机理 ⑥ 异向双螺杆挤出机的设计及操作特点 两螺杆主要设计成螺纹式: 有正向螺纹、反向螺纹和特种螺纹之安排 两螺杆之间的间隙: 间隙越小,剪切速率越大,分散混合效果好,但 两螺杆的分离力大。 间隙越大,剪切速率越小,但通过量越大,分 布混合效果好。
只讨论全啮合式双螺杆挤出机输送机理。
PPT学习交流
13
双螺杆挤出机的工作原理
1、加料段(全啮合型) (1)异向双螺杆对物料的输送机理 ① 特点(形成C形室沿螺杆轴向移动)
共轭纵横向全封闭的矩形螺槽,异向旋转
PPT学习交流
14
双螺杆挤出机的工作原理
(1)异向双螺杆对物料的输送机理 分开看:两根旋向不同的双螺杆 合着看:啮合区 一根螺杆螺棱插入另一根螺槽中,把两个 连续的螺旋通道分割成一段段的封闭“C” 形室,室数与螺纹圈数相同。 动 作:螺杆转动, “C”形室前移(轴向移动) 螺杆转动一圈, “C”形室前移一个导程的 距离。
双螺杆挤出机的工作原理
与双螺杆挤出机的工作原理相关的基本原理引言双螺杆挤出机是一种常用于塑料加工和橡胶加工的设备,它能够将固态物料通过熔融、混合和挤出的过程,制成各种形状的连续产品。
本文将详细解释双螺杆挤出机的工作原理,并确保解释清楚、易于理解。
双螺杆挤出机的结构双螺杆挤出机由一对相互啮合的螺杆和外筒组成。
每个螺杆都由一系列相互连接的段组成,这些段包括进料段、压缩段、熔化段和挤出段。
外筒则包裹住两个螺杆,形成一个密闭的容器。
双螺杆挤出机还包括进料系统、加热和冷却系统、驱动系统和控制系统等辅助设备。
工作原理概述双螺杆挤出机的工作原理可以分为以下几个步骤:进料、压缩、熔化和挤出。
下面将详细介绍每个步骤的工作原理。
进料工作物料通过进料系统被输送到双螺杆挤出机的进料段。
在进料段,螺杆的作用下,物料被推进到压缩段。
压缩在压缩段,两个螺杆之间的间隙逐渐减小,从而将物料逐渐压缩。
这个过程使得物料中的空气和其他挥发性成分被挤出,从而提高了后续熔化过程的效果。
熔化在熔化段,物料被加热并通过摩擦和剪切力的作用下逐渐熔化。
双螺杆的旋转方向和速度都有助于将物料从进料段推到挤出段,并实现充分混合和均化。
挤出在挤出段,物料被推进到螺杆头部,并通过模具或模具孔被挤出成所需形状的连续产品。
挤出头部通常包括一个储料区、一个滤网和一个模具口。
螺杆运动特点及其作用螺杆是双螺杆挤出机最核心的部件之一,其运动特点对工作过程起着重要的作用。
旋转运动螺杆通过电机驱动实现旋转运动,其旋转方向和速度决定了物料在挤出机内的流动方向和速度。
螺杆的旋转还能产生剪切力和摩擦力,从而促进物料的熔化和混合。
传递和压缩物料螺杆的螺距和螺杆间隙决定了物料在双螺杆挤出机内的传递和压缩过程。
较大的螺距可以增加物料的传递速度,而较小的螺距则有利于物料的压缩。
搅拌和混合由于两个相互啮合的螺杆之间存在一定的间隙,它们在旋转过程中会产生搅拌和混合作用。
这种搅拌和混合有助于将不同成分的物料充分均匀地混合在一起,确保最终产品质量的均匀性。
双螺杆塑料挤出机工作原理
双螺杆塑料挤出机工作原理
双螺杆塑料挤出机的工作原理主要包括以下步骤:
1. 塑料进料:将塑料颗粒或粉末通过进料口输送到挤出机的料筒内。
2. 加热和熔融:通过加热系统对料筒进行加热,使塑料在料筒内熔化。
双螺杆挤出机通常采用电加热方式,利用加热带对料筒进行加热。
3. 混炼和挤出:在料筒内,两个螺杆同时旋转,将熔化的塑料物料进行混炼和均化。
螺杆的旋转还会把塑料物料向前推动,并在机头处形成一定的压力。
4. 挤出头:当塑料熔化后,在挤出头处,通过调整挤出模具的形状和结构,将熔化的塑料物料挤压出来,形成所需的产品形状。
5. 冷却和固化:在挤出头后方的冷却系统中,对刚挤出的塑料进行冷却,使其迅速凝固和固化,保持所需的形状和尺寸。
6. 切割和收卷:经过冷却和固化的塑料,通过切割系统进行切断,然后通过卷取系统将成品卷取起来。
总体来说,双螺杆塑料挤出机通过螺杆的旋转,将塑料颗粒熔化、混炼和挤出,最终形成所需的塑料制品。
这种挤出机具有
操作简单、生产效率高、产品尺寸稳定等特点,广泛应用于塑料加工行业。
双螺杆挤出机工作原理.
双螺杆挤出机工作原理. 挤出成型工艺是聚合物加工领域中生产品种最多、变化最多、生产率高、适应性强、用途广泛、产量所占比重最大的成型加工方法。
挤出成型是使高聚物的熔体(或粘性流体)在挤出机螺杆的挤压作用下通过一定形状的口模成型,制品为具有恒定断面形状的连续型材。
挤出成型工艺适合于所有的高分子材料。
几乎能成型所有的热塑性塑料,也可用于热固性塑料,但仅限于酚醛等少数几种热固性塑料。
塑料挤出的制品有管材、板材、棒材、片材、薄膜、单丝、线缆包覆层、各种异型材以及塑料与其它材料的复合物等。
目前约50%的热塑性塑料制品是通过挤出成型的。
此外挤出工艺也常用于塑料的着色、混炼、塑化、造粒及塑料的共混改性等,以挤出成型为基础,配合吹胀、拉伸等技术,又发展为挤出一吹塑成型和挤出拉幅成型制造中空吹塑和双轴拉伸薄膜等制品。
可见挤出成型是聚合物成型中最重要的方法。
挤出设备有螺杆挤出机和柱塞式挤出机两大类,前者为连续式挤出,后者为间歇式挤出,主要用于高粘度的物料成型,如聚四氟乙烯、超高分子量聚乙烯。
螺杆挤出机可分为单螺杆挤出机和多螺杆挤出机。
单螺杆挤出机是生产上最基本的挤出机。
多螺杆挤出机中双螺杆挤出机近年来发展最快,其应用日渐广泛。
目前,在PVC塑料门窗型材的加工中,双螺杆挤出机已成为主要生产设备,单螺杆挤出机将被逐步淘汰。
但在其它聚合物的挤出加工中,单螺杆挤出机仍占主导地位。
二者有各自的特点:单螺杆挤出机:●结构简单,价格低。
●适合聚合物的塑化挤出,适合颗粒料的挤出加工。
对聚合物的剪切降解小,但物料在挤出机中停留时间长。
●操纵容易,工艺控制简单。
双螺杆挤出机:●结构复杂,价格高。
●具有很好的混炼塑化能力,物料在挤出机中停留时间短,适合粉料加工。
●产量大,挤出速度快,单位产量耗能低。
在PVC塑料门窗型材生产中,采用双螺杆挤出机与单螺杆挤出机的生产工艺为见页下):可以看出,单螺杆挤出机适合粒料加工,使用的原料是经造粒后的颗粒或经粉碎的颗粒料。
双螺杆挤出机的原理解析
双螺杆挤出机的原理解析双螺杆挤出机是一种常见的塑料加工设备,被广泛应用于塑料制品的生产过程中。
本文将深入探讨双螺杆挤出机的工作原理,并分享我对这个主题的观点和理解。
一、引言双螺杆挤出机是一种通过将塑料加热、融化和挤出成型的机械设备。
它由两个螺杆组成,这两个螺杆通过旋转的方式将塑料料柱推向机筒的出口。
二、工作原理1. 进料区域:在进料区域,塑料颗粒通过给料系统输入到双螺杆挤出机中。
螺杆的旋转将塑料颗粒从进料区域推向中间区域。
2. 压缩区域:在压缩区域,两个螺杆之间的距离逐渐减小,将空隙压缩。
同时,机筒内的温度升高,塑料颗粒逐渐熔化。
这个过程中需要提供一定的加热能量,通常通过电加热器或加热鼓风机来实现。
3. 挤出区域:在挤出区域,融化的塑料被推向机筒的出口。
螺杆的几何形状和旋转速度决定了挤出过程中的剪切力和压力。
同时,挤出机头的形状也会对挤出产生影响。
4. 模具和冷却:在挤出机头后面,通常会安装一个模具,用于形成所需的产品形状。
受到模具形状的限制,挤出机头会对挤出产生截面形状的变化。
挤出的产品经过冷却后会固化,并被切割成所需的长度。
三、观点和理解双螺杆挤出机作为一种塑料加工设备,其原理的理解对于塑料制品的生产至关重要。
通过了解双螺杆挤出机的工作原理,我们可以更好地掌握塑料在加工过程中的特性和行为。
在双螺杆挤出机的工作过程中,进料、压缩和挤出是相互作用的步骤。
通过控制进料速度、螺杆的旋转速度和温度,可以精确地调节挤出产品的质量和性能。
另外,模具的选择和设计对于最终产品的形状和尺寸也有重要影响。
双螺杆挤出机的工作原理相对复杂,需要在操作中不断调整参数以达到理想的效果。
然而,一旦掌握了其基本原理,就能够更好地理解加工过程中的问题,并做出相应的调整。
此外,随着技术的不断发展,双螺杆挤出机也不断改进和创新,以满足不同塑料制品的生产需求。
总结回顾:双螺杆挤出机是一种广泛使用的塑料加工设备,其工作原理包括进料、压缩、挤出、模具和冷却等关键步骤。
双螺杆挤出机原理
双螺杆挤出机原理双螺杆挤出机是一种常见的塑料加工设备,广泛应用于塑料制品的生产中。
它的工作原理是利用两根旋转的螺杆将塑料颗粒加热、熔化并挤出成型,具有高效、稳定的特点。
下面将详细介绍双螺杆挤出机的工作原理。
首先,双螺杆挤出机由两根相互啮合的螺杆组成,它们分别是主螺杆和副螺杆。
主螺杆负责将原料从进料口输送到机筒内,而副螺杆则协助主螺杆完成挤出过程。
当塑料颗粒进入双螺杆挤出机后,首先经过加热段进行加热,使塑料颗粒逐渐熔化。
接着,塑料熔体被挤压至机筒的螺杆间隙中,随着螺杆的旋转,熔体被逐渐挤出并形成所需的断面形状。
其次,双螺杆挤出机的工作原理涉及到塑料的熔融和挤出过程。
在熔融过程中,塑料颗粒经过高温加热后,分子间的键被打破,塑料颗粒逐渐转化为熔体。
而在挤出过程中,螺杆的旋转将熔体挤压至机筒的螺杆间隙中,形成高压,使熔体通过模具头部的孔眼挤出,最终形成所需的塑料制品。
整个过程中,双螺杆挤出机的温度、压力、转速等参数需要严格控制,以确保挤出成型的质量和稳定性。
最后,双螺杆挤出机的工作原理还涉及到机筒和螺杆的结构设计。
机筒内部通常设置有加热和冷却系统,以保持熔体的温度在一定范围内。
而螺杆的结构设计则影响着塑料颗粒的输送、熔融和挤出过程。
双螺杆挤出机的工作原理虽然看似简单,但其中涉及的熔融流变学、热力学等知识却十分复杂,需要在实际生产中结合经验进行调整和优化。
总的来说,双螺杆挤出机的工作原理是一个复杂而精密的过程,需要严格控制各项参数以确保生产出符合要求的塑料制品。
只有深入理解和熟练掌握双螺杆挤出机的工作原理,才能更好地应用于实际生产中,提高生产效率,降低生产成本,满足市场需求。
双螺杆挤出机工作原理
双螺杆挤出机工作原理
双螺杆挤出机是一种能够将熔融塑料物料通过加热和挤压的方式,将其挤出成所需形状的设备。
其工作原理可以分为进料、加热熔融、挤出和冷却四个主要步骤。
首先,在双螺杆挤出机的进料段,塑料颗粒或粉末通过自动送料装置被输送到物料库中。
然后,通过物料旋转阀门的控制,物料被进给螺杆吸进并向前推进。
接下来,物料进入到挤出机的加热区域。
在这个区域,双螺杆会通过旋转将物料推向前方,同时利用电加热器对挤出机的筒体进行加热,使物料加热并逐渐熔化。
在这个过程中,物料的温度逐渐升高,直到达到熔融状态。
然后,熔融的物料通过挤出机的螺杆推进进入到挤出区。
在这个区域,螺杆的螺距逐渐减小,螺纹深度逐渐变浅,使物料受到更大的剪切作用,同时被推到挤出机的滑动头端口。
通过滑动头的结构设计,物料的流动路径被控制和调整,以获得所需的挤出形状。
在这个过程中,物料被迫通过细小的缝隙,并且受到高压力和高温度的作用,从而实现了物料的塑形。
最后,在挤出区之后,物料进入到冷却区。
在这个区域,通过注水或者自然冷却等方式,对挤出形状进行快速冷却,以使物料固化。
冷却完成后,物料被切割或者卷绕存放,以便后续加工或使用。
总的来说,双螺杆挤出机通过不断的加热、熔融、挤压和冷却
等步骤,将熔融的塑料物料以所需形状挤出,实现了塑料制品的生产。
其工作原理可靠且高效,广泛应用于塑料加工领域。
双螺杆挤出机的原理
双螺杆挤出机的原理
双螺杆挤出机是一种常用的塑料加工设备,主要用于将塑料原料加热、
熔融、挤压形成连续性的塑料制品。
它由两根齿螺杆轴向旋转并互相啮合的
螺杆组成,每根螺杆都有一定的槽槽螺旋线,形成一条连续的螺旋槽沿着整
个螺杆长度。
双螺杆挤出机的核心原理是通过旋转的螺杆将塑料颗粒从进料口送入机筒,随着螺杆的旋转和摩擦热量的产生,塑料颗粒逐渐熔化并变成粘稠的熔
融物质。
通过机筒内的压力和温度控制,塑料可以在螺杆的作用下被挤出机筒。
在挤出过程中,螺杆的一端是进料区,塑料颗粒经过螺旋槽被送入机筒。
在螺杆的转动下,塑料颗粒不断向前推进,同时受到机筒的外界加热和螺杆
的转动摩擦,温度逐渐升高。
当塑料颗粒进入机筒的封闭区域后,被挤出机筒。
在这个过程中,螺杆
的螺旋槽逐渐变浅,螺杆之间的距离也逐渐变小。
这种设计使得塑料在被挤
出时,受到较大的剪切力和挤压力。
通过控制机筒的温度、压力和螺杆的转速,可以精确地控制挤出过程中
塑料的温度、压力和流速。
这样可确保塑料的熔融均匀性和挤出速度的稳定性,从而生产出质量优良的塑料制品。
总结来说,双螺杆挤出机的原理是通过两个旋转的螺杆,将塑料原料加热、熔化,并在一定的温度、压力和力量的作用下,将熔融塑料挤出形成所
需的产品。
这一技术广泛应用于塑料加工行业,并在塑料制品的生产中发挥
着重要作用。
双螺杆挤出机分类及工作原理
双螺杆挤出机分类及工作原理双螺杆挤出机是一种常见的塑料加工设备,主要用于将塑料颗粒或粉末加热熔融后通过模具成型,具有高效、精确和可靠的特点。
根据其不同的结构特点和用途,双螺杆挤出机可以分为同向双螺杆挤出机和逆向双螺杆挤出机两大类。
同向双螺杆挤出机是使用最广泛的一种双螺杆挤出机型号。
它由两根平行的螺杆共同工作,它们在同一方向回转。
同向双螺杆挤出机可以根据螺杆形状的不同分为两种结构:齿轮型和平滑型。
齿轮型双螺杆挤出机的螺杆表面设置有齿轮,用于增加挤出过程中塑料颗粒的混合和剪切效果,提高挤出效率。
平滑型双螺杆挤出机的螺杆表面光滑,适用于一些对塑料损伤较大的挤出过程。
同向双螺杆挤出机的工作原理是:塑料颗粒被输送到机筒,并被螺杆的螺纹推动向前,在螺杆与机筒之间的摩擦和螺杆间的剪切力作用下,塑料颗粒被加热融化。
然后,融化的塑料经过模具,通过模头形成所需要的产品形状。
逆向双螺杆挤出机的两根螺杆在运转时呈反向旋转,也被称为反向双螺杆挤出机。
逆向双螺杆挤出机广泛应用于高黏度、易流动性差的物料挤出,如橡胶、硅胶等。
逆向双螺杆挤出机的工作原理是:塑料颗粒经过供料系统输送到机筒,两根螺杆通过旋转推动塑料颗粒向前运动。
由于两根螺杆的反向旋转,塑料在机腔中被不断剪切和混合,从而产生热量使塑料熔化。
同时,逆向双螺杆挤出机还可以通过调整螺杆的转速和螺距来控制挤出过程中的剪切力和混合程度,以满足不同物料的加工需求。
双螺杆挤出机与单螺杆挤出机相比,具有以下优点:首先,双螺杆挤出机能够产生更高的剪切力和更好的混合效果,从而提高挤出效率和产品质量;其次,双螺杆挤出机的机筒长度较短,相同产能下所需的占地面积更小;此外,由于双螺杆挤出机的工作原理,可实现对挤出过程中塑料温度和流动性的更好控制,从而适应不同物料的加工需求。
总结起来,双螺杆挤出机是一种常见的塑料加工设备,根据其结构和用途可分为同向双螺杆挤出机和逆向双螺杆挤出机两类。
同向双螺杆挤出机是最常用的一种型号,适用于大多数塑料挤出加工需求。
双螺杆挤出机工作原理
双螺杆挤出机工作原理
双螺杆挤出机是一种常用的塑料加工设备,它可以将塑料颗粒通过加热、挤压和成型等工艺过程,制成各种塑料制品。
双螺杆挤出机工作原理是指在双螺杆挤出机内部,通过双螺杆的旋转和相互作用,将塑料颗粒加热、熔化、挤压和成型的过程。
下面我们将详细介绍双螺杆挤出机的工作原理。
首先,双螺杆挤出机由两根相互啮合的螺杆组成,它们在机筒内部旋转并推动塑料颗粒向前挤压。
在工作时,塑料颗粒首先由进料口进入机筒内部,然后被双螺杆推动向前移动。
在这个过程中,塑料颗粒受到机筒内部的加热系统的加热,逐渐熔化成为熔融状态的塑料熔体。
接着,熔融状态的塑料熔体被双螺杆不断地挤压,并在机筒内部受到高温和高压的作用。
在这个过程中,塑料熔体被加热加压,使其变得更加流动和粘稠。
随着双螺杆的不断旋转和推动,塑料熔体被逐渐挤压向机筒的出料口,并最终形成所需要的塑料制品的截面形状。
最后,塑料熔体通过出料口被挤出,经过模具的成型和冷却,
最终形成所需的塑料制品。
在整个双螺杆挤出机的工作过程中,双螺杆的旋转和相互作用起着至关重要的作用。
双螺杆的旋转推动了塑料颗粒的挤压和成型,同时双螺杆之间的相互作用使得熔融状态的塑料熔体得到了更好的加热和挤压,从而保证了塑料制品的成型质量。
总的来说,双螺杆挤出机的工作原理是通过两根相互啮合的螺杆在机筒内部的旋转和相互作用,将塑料颗粒加热、熔化、挤压和成型成所需的塑料制品。
通过不断地优化和改进双螺杆挤出机的结构和工艺,可以更好地实现塑料制品的高效生产和优质成型。
希望本文对双螺杆挤出机的工作原理有所帮助。
双螺杆挤出机工作原理
双螺杆挤出机工作原理
首先,在双螺杆挤出机开始工作之前,塑料颗粒或粉末会被加入到进
料口。
然后,双螺杆开始旋转并沿着螺杆的轴线进一步向进料区移动。
在
进料区,塑料颗粒通过螺杆的旋转向前推进,并受到由于螺杆间隙和螺杆
与筒体之间的摩擦力。
这些力量使得塑料颗粒逐渐受到压缩,并且在加热
的筒体内逐渐升温。
当塑料颗粒达到融化点时,它们将开始熔化。
熔化的塑料通过螺杆通
道向前移动,并受到更高的压力和温度。
在双螺杆挤出机的螺杆通道中,
有一些加热区域,这些区域通过加热圈或外部加热器提供热量。
热量的引
入使得塑料颗粒逐渐熔化,并且在螺杆的旋转和外加压力的作用下,将熔
融的塑料向前压出。
螺杆的旋转速度和外加压力可以通过调整机器的参数来控制。
当需要
更高的产量时,可以增加螺杆的旋转速度和外加压力。
相反,当需要更高
的品质时,可以降低螺杆的旋转速度和外加压力。
在塑料熔化和挤出之后,熔融的塑料会通过模具进行形状的塑造。
模
具是一种带有预定孔型的金属板,它的形状和尺寸决定了最终产品的形状。
当塑料通过模具时,它会受到模具的限制,并得到所需形状。
然后,可以
通过切割或冷却来进一步处理产品,以得到最终的成品。
总之,双螺杆挤出机的工作原理主要包括塑料熔化、挤出和成型三个
步骤。
通过控制螺杆的旋转速度和外加压力,可以实现塑料的高效熔化和
挤出。
双螺杆挤出机是一种重要的塑料加工设备,它在塑料工业中发挥着
重要的作用。
双螺杆挤压系统结构和工作原理
双螺杆挤压系统结构和工作原理双螺杆挤出机的挤压系统是由两根啮合或非啮合、整体式或组合式、同向回转或异向旋转的螺杆和整体式或组合式的料筒所组成。
物料进入加料斗,经过螺杆到达口模;在此过程中,物料的运动情况、受到的混炼情况与螺杆是否啮合、是同向回转还是异向旋转、螺杆区段的形状和尺寸等因素关系密切。
在非啮合型的全螺纹双螺杆中,物料会产生4种流动,使混炼剪切效果增强;但这种双螺杆没有自洁作用,一般用于混料。
啮合同向回转型双螺杆中,螺槽和料筒壁形成一些封闭的小室。
物料在小室中按螺旋线运动,但由于在啮合处两根螺杆圆周上各点的运动方向相反,而且啮合间隙非常小,使得物料不能从上到下运动,这样就迫使物料从一根螺杆和料筒壁形成的小室向另一根螺杆和料筒壁形成的小室移动,从而形成螺旋∞运动。
这种同向啮合双螺杆,一根螺杆外径和另一根螺杆根径之间的间隙设计的很小,因此具有自洁作用,物料不会粘在螺槽上,物料在料筒中的停留时间也短;在共轭区有较大的相对速度,混合作用强烈。
这种螺杆一般也用于混料。
异向旋转啮合型双螺杆中,两根螺杆是对称的;由于两根螺杆回转方向不同,物料不能形成螺旋∞运动,而是在螺纹推动下通过各部分的间隙做圆周运动,同时朝口模方向运动。
物料通过两根螺杆之间的径向间隙时所受的剪切搅拌作用最强。
另外在螺纹外径和料筒壁形成的间隙中以及两根螺杆螺棱的侧隙间都有漏流发生。
反向回转的双螺杆在一根螺杆的外径和另一根螺杆的根径之间必须留出一定的间隙,而不能完全靠公差来保证,以便让物料通过。
这种双螺杆的自洁性能较差,但剪切强烈,塑化好,因此较多用于加工制品。
双螺杆挤出机中,螺杆的螺纹头数对物料的作用也有很大影响。
单头螺纹:用于啮合型的同向回转双螺杆,主要用于加工硬质聚氯乙烯;由于螺槽较深不适合于其它树脂。
如果用于非啮合的异向回转双螺杆上,因其没有自洁作用,功能上更像是单螺杆挤出机,适合于混炼。
双头螺纹:有较深的螺槽,因此在单位长度上有较大的自由体积,在相同的螺杆转数下物料的平均剪切热比较低,混合作用柔和,当其在和三头螺纹相同的剪切应力和扭矩下工作时,可以开到较高的转数;适合于混料,特别适于加工粉料、低松密度的物料、难于加入的物料、不需要高剪切力或者对剪切敏感、对温度敏感的物料。
双螺杆挤出机分类及工作原理
双螺杆挤出机分类及工作原理双螺杆挤出机可以从啮合与否、旋转方向是同向还是异向,螺杆轴线是否平行平行双螺轴线是否平行(1)、啮合型同向双螺杆挤出机:由于同向旋转双螺杆在啮合处的速度相反,一根螺杆要把物料拉入啮合间隙,而另一根螺杆把物料从间隙中推出,结果使物料从一根螺杆转到另一根螺杆,呈“∞”形前进。
由于啮合区间隙很小,啮合处螺纹和螺槽的速度方向相反,因此具有很高的剪切速度,有很好的自洁作用,即能刮去粘附在螺杆上的任何积料,从而使物料的停留时间很短,所以啮合型同向双螺杆挤出机主要多用于混炼和造粒。
(2)、啮合型异向旋转双螺杆挤出机在啮合异向旋转双螺杆挤出机中,两根螺杆是对称的,由于旋转方向不同,一根螺杆上物料螺旋前进的道路被另一根螺杆的螺棱堵死,不能形成“∞”字型运动。
在固体输送部分,物料是近似的密闭“C”形小室的形态向前输送。
但设计中将一根螺杆的外径与另一根螺杆的根径之间留有一定的间隙量,以便使物料能够通过。
物料通过两螺杆之间的径向间隙时,受到强烈的剪切、搅拌和压延作用,因此物料塑化较好,同时它靠逐渐减小螺距来获得压缩比,多用于加工制品。
(3)、非啮合异向旋转双螺杆挤出机:应用比啮合型少,其工作机理不同于啮合型,但类似于单螺杆挤出机,即靠摩擦、粘性拖曳输送物料。
物料除了向机头方向运动外,还有多种流动形式,见图:由于两根螺杆不啮合,之间径向间隙较大,存在有较大的漏流1;由于两螺杆螺棱的相对位臵是错开的,即一根螺杆的推力面的物料压力大于另一根螺杆拖曳面的物料压力,从而产生流动2,即物料从压力较高的螺杆推力面向另一根螺杆拖曳面的流动;同时随螺杆旋转物料在A处受到阻碍,产生流动3以及其他多种流动形式,所以在混料、排气、脱挥等方面有一定的应用。
(4)锥形双螺杆挤出机与平行啮合异向旋转双螺杆挤出机相比,由两螺杆及机筒形成的一系列C形室的体积由加料段至出料段逐渐减小,在加料段可以加入体积较大的粉状物料,随着螺杆变小,物料得到压缩,熔融。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
双螺杆挤出机分类及工作原理
双螺杆挤出机可以从啮合与否、旋转方向是同向还是异向,螺杆轴线是否平行平行双螺轴线是否平行(1)、啮合型同向双螺杆挤出机:
由于同向旋转双螺杆在啮合处的速度相反,一根螺杆要把物料拉入啮合间隙,而另一根螺杆把物料从间隙中推出,结果使物料从一根螺杆转到另一根螺杆,呈“∞”形前进。
由于啮合区间隙很小,啮合处螺纹和螺槽的速度方向相反,因此具有很高的剪切速度,有很好的自洁作用,即能刮去粘附在螺杆上的任何积料,从而使物料的停留时间很短,所以啮合型同向双螺杆挤出机主要多用于混炼和造粒。
(2)、啮合型异向旋转双螺杆挤出机在啮合异向旋转双螺杆挤出机中,两根螺杆是对称的,由于旋转方向不同,一根螺杆上物料螺旋前进的道路被另一根螺杆的螺棱堵死,不能形成“∞”字型运动。
在固体输送部分,物料是近似的密闭“C”形小室的形态向前输送。
但设计中将一根螺杆的外径与另一根螺杆的根径之间留有一定的间隙量,以便使物料能够通过。
物料通过两螺杆之间的径向间隙时,受到强烈的剪切、搅拌和压延作用,因此物料塑化较好,同时它靠逐渐减小螺距来获得压缩比,多用于加工制品。
(3)、非啮合异向旋转双螺杆挤出机:应用比啮合型少,其工作机理不同于啮合型,但类似于单螺杆挤出机,即靠摩擦、粘性拖曳输送物料。
物料除了向机头方向运动外,还有多种流动形式,见图:由于两根螺杆不啮合,之间径向间隙较大,存在有较大的漏流1;由于两螺杆螺棱的相对位臵是错开的,即一根螺杆的推力面的物料压力大于另一根螺杆拖曳面的物料压力,从而产生流动2,即物料从压力较高的螺杆推力面向另一根螺杆拖曳面的流动;同时随螺杆旋转物料在A处受到阻碍,产生流动3以及其他多种流动形式,所以在混料、排气、脱挥等方面有一定的应用。
(4)锥形双螺杆挤出机与平行啮合异向旋转双螺杆挤出机相比,由两螺杆及机筒形成的一系列C形室的体积由加料段至出料段逐渐减小,在加料段可以加入体积较大的粉状物料,随着螺杆变小,物料得到压缩,熔融。
在出料段,因螺杆直径小,螺杆圆周速度小,故物料在这里承受的剪切速率较低,产生的摩擦热也小,适合加工热敏性物料,所以主要用于加工PVC粉料,直接加工成制品。
螺纹曲线修正方法介绍
根据理论可求出螺杆螺纹的理论轴向曲线,但理论曲线的啮合间隙值为0。
前面已经介绍了螺杆啮合四种间隙,实际上啮合间隙曲线是通过对理论曲线进行一定的修正得到的:目的:形成较为均匀的几种啮合间隙间隙太大:漏流大,产量减小间隙太小,导致干摩擦,降低寿命;间隙均匀(等间隙),螺杆运转平衡自清理效果好。
螺杆啮合曲线修正方法(三种方式,都在使用)(1)、单纯的径向间隙保证修正法:见图所示:原理:若设计中心距定为C L,在计算和作图时,把C L适当减小,留出径向间隙δr,再根据计算生成螺纹截面,但最后安装时仍按原理论中心距安装。
即:生成曲线用C L’= C L-δr,安装螺杆采用C L。
(2)径向和轴向啮合间隙修正:
原理:把理论螺旋曲线(轴向截面内)的曲线1(点划线)上的点以A为中心两边各自沿轴向外移(平移),如左边a点平移至a’点,得到图中曲线2(虚线),再将曲线2上所有点沿径向平移,如a’点平移到a”,得到实际曲线3(实线)。
特点:只要轴向平移调整合适,几乎可做到轴向和径向等间隙,但螺纹实际沿螺槽法向啮合,故螺纹法向啮合间隙并非均等。
(3)法向螺纹曲面法向等间隙修正(空间曲面几何学)关键点:法向方程推导计算机编程计算轴向修正量与径向的调整匹配原理:首先必须得到螺纹法向啮合曲线(三维方程)
该方程推导中将用到球面几何知识,其方程各坐标值将随螺杆旋转而变化。
将法向啮合曲线方程各点依方法(2)沿轴向和径向平移,(关键在于调整好轴向平移量)后可得到法向螺纹啮合等间隙(计算机输出)这种修正方法目前被公认为是最合理的啮合曲线修正方法。
7、螺杆元件排列基本原则:
2、熔融段:齿形盘和捏合盘则可用来加速物料的熔融和混合,在实际中一般采用正向输送元件来分隔混合元件。
以避免在熔融区产生较大的温度梯度;
3、混合段:分布混合:采用窄片,较小错列角元件分散混合:采用宽片,较大错列角元件、左旋输送捏合盘或多齿的齿形盘
4、排气段:在排气口前,通常设臵反螺纹元件形成对熔体的封堵,使物料得以充满螺槽。
对于脱挥干燥用的挤出机,要设臵多个排气口,因而可以采用反向捏合盘与反向螺纹元件交替使用的方法,在排气段中间通常设臵槽深的大螺距输送元件;
5、熔体输送段:可采用齿形盘元件来提高熔体的均化质量,同时配用小螺距螺纹元件来加强正向输送能力。
