给排水沟槽开挖规范

合集下载

管道(沟槽)开挖支护及方案

管道(沟槽)开挖支护及方案目录一、编制依据及原则 1二、工程概况 1三、施工总体部署 13.1 施工准备 13.2 施工安排及方法 13.3、施工方案 1四、质量保证措施 1五、安全保证措施 1一、编制依据及原则1、《市政排水管渠工程质量检验评定标准》2、《给排水构筑物工程施工及验收规范》（GB50141-2008）3、《给排水管道工程施工及验收规范》（GB50268-2008）4、施工现场临时用电安全技术规范JGJ46-20055、城市道路养护技术规范CJJ36-20066、城市道路路基工程施工及验收规范CJJ44-917、市政排水工程质量检验评定标准CJJ3－908、建筑工程施工质量验收统一标准GB50300-20019、建筑安装工程质量检验评定统一标准GBJ300-8810、《城市道路路基工程施工验收规范》CJJ44-9111、建筑机械使用安全技术规程JGJ33-201212、建筑施工安全检查标准JGJ59-201113、建筑施工现场环境与卫生标准JGJ146-200414、本工程施工图纸及施工组织设计等文件二、工程概况本工程位于上关镇小街自然村，村内民房比较密集，巷道较深，其中五条主要巷道单线长均在200米左右，支线巷道弯道较多，设计污水管道安装DN200mm烯塑钢缠绕排水管长843米、DN300mm管长1443米、DN400mm管长175米，De160型PVC-U排水管1430米，φ700mm市政污水井98个，φ1000mm市政污水井33个，φ1000mm溢流井1个，路面恢复面积3785㎡。

本项目无地质勘察资料，经现场探坑揭露的土质情况，施工区内沟槽开挖土质类别为粘质砂土，且地下水较丰富，按照设计挖方深度小于3米的坡比按1:0.67放坡开挖，管槽底每面工作宽度为40cm，如两侧民房相距太近不能按设计放坡开挖，可采用直槽开挖，在沟槽开挖中必须采取适当的方法对沟壁进行支撑。

三、施工总体部署3.1 施工准备3.1.1、施工队伍进场后，先进行场地的整理，及时进行测量放线，准确放出管道布置的轴线和沟槽开挖的边线。

给排水工程技术要求

给排水工程技术要求1.1管道及附属设备安装工程技术要求1.1.1通则本节的规定适用于本工程中所有管道沟槽开挖、地基处理及回填、管道预制及安装、管道焊接、管道附属设备安装、管道试验、管道防腐与保温工程的施工及有关的一切作业。

本工程所选用的管道及设备的原材料、半成品、成品等产品的品种、规格、性能必须符合国家有关标准的规定和设计要求，并在使用前按相关规定进行检验。

管道交叉遵循“有压让无压、支管让干管、小管让大管”原则进行管线布置，各类工程管线的设置间距满足相应规范要求。

1.1.2沟槽开挖、地基处理及回填本节的规定适用于港口工程中沟槽开挖、地基处理及回填的施工及有关的一切作业。

1、沟槽开挖的平面位置和标高符合设计要求；设计无要求时，可按下式计算确定：B=D0+2(b1+b2+b3)式中 B-沟槽底部的开挖宽度(mm)；D-管外径(mm)；b1-管道一侧的工作面宽度(mm)，可按表1302.02.01－1选取；b2-有支撑要求时，管道一侧的支撑厚度，可取150－200mm；b3-现场浇筑混凝土或钢筋混凝土管渠一侧模板的厚度(mm)。

表1302.02.01－1 管道一侧的工作面宽度注：①槽底需设排水沟时，b1适当增加；②管道有现场施工的外防水层时，b1宜取800mm；③采用机械回填管道侧面时，b需满足机械作业的宽度要求。

12、地质条件良好、土质均匀、地下水位低于沟槽底面高程，且开挖深度在5m以内、沟槽不设支撑时，沟槽边坡最陡坡度符合表1302.02.01－2的规定。

表1302.02.01－2 深度在5m以内的沟槽边坡的最陡坡度3、沟槽每侧临时堆土或施加其他荷载时，符合下列规定：⑴不得影响建(构)筑物、各种管线和其他设施的安全；⑵不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用；⑶堆土距沟槽边缘不小于0.8m，且高度不超过1.5m；沟槽边堆置土方不得超过设计堆置高度。

4、沟槽的开挖符合下列规定：⑴沟槽的开挖断面符合施工组织设计(方案)的要求。

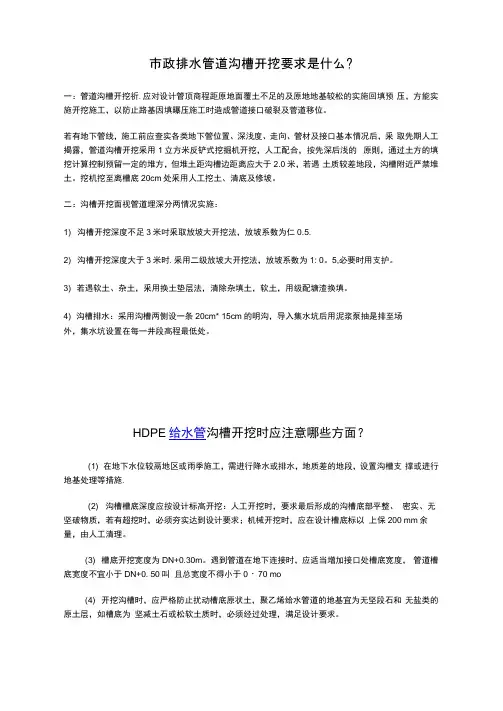

市政排水管道沟槽开挖要求

市政排水管道沟槽开挖要求是什么?一：管道沟槽开挖祈.应对设计管顶商程距原地面覆土不足的及原地地基较松的实施回填预压，方能实施开挖施工，以防止路基因填曝压施工时造成管道接口破裂及菅道移位。

若有地下管线，施工前应查实各类地下管位置、深浅度、走向、管材及接口基本情况后，釆取先期人工揭露，管道沟槽开挖釆用1立方米反铲式挖掘机开挖，人工配合，按先深后浅的原則，通过土方的填挖计算控制预留一定的堆方，但堆土距沟槽边距离应大于2.0米，若遇土质较差地段，沟槽附近严禁堆土。

挖机挖至离槽底20cm处釆用人工挖土、清底及修坡。

二：沟槽开挖面视管道埋深分两情况实施：1) 沟槽开挖深度不足3米吋釆取放坡大开挖法，放坡系数为仁0.5.2) 沟槽开挖深度大于3米时.釆用二级放坡大开挖法，放坡系数为1: 0。

5,必要时用支护。

3) 若遇软土、杂土，釆用换土垫层法，清除杂填土，软土，用级配塘渣换填。

4) 沟槽排水：采用沟槽两侧设一条20cm* 15cm的明沟，导入集水坑后用泥浆泵抽是排至场外，集水坑设置在每一井段高程最低处。

HDPE给水管沟槽开挖时应注意哪些方面？(1) 在地下水位较鬲地区或雨季施工，需进行降水或排水，地质差的地段，设置沟槽支撑或进行地基处理等措施.(2) 沟槽槽底深度应按设计标高开挖：人工开挖时，要求最后形成的沟槽底部平整、密实、无坚破物质，若有超挖时，必须夯实达到设计要求；机械开挖时，应在设计槽底标以上保200 mm余量，由人工清理。

(3) 槽底开挖宽度为DN+0.30m。

遇到管道在地下连接时，应适当增加接口处槽底宽度，管道槽底宽度不宜小于DN+0. 50叫且总宽度不得小于0・70 mo(4) 开挖沟槽时，应严格防止扰动槽底原状土，聚乙烯给水管道的地基宜为无坚段石和无盐类的原土层，如槽底为坚减土石或松软土质时，必须经过处理，满足设计要求。

简述市政工程沟槽开挖设计及工程质量技术策略关键词：市政工程：沟槽开挖；设计；工程质董；技术我略市政工程作为城市建设基础设施工程的重要组成，它所指的是道路.桥涵.生活垃圾填埋及排给水管道等多种城市建设基础设施项目。

排水沟槽基坑布置安全技术规范

排水沟槽基坑布置安全技术规范雨水基坑最大平均深度3.5m，最大挖深1.5。

污水基坑最大平均深度6.6，最大挖深8.8m。

排水基坑开挖根据地勘报告与设计图纸，遵循“开挖一级，防护一级，分层开挖，严禁超挖”的原则，沿长度方向进行机械开挖，设置纵向坡度，并均匀取土，保证开挖坡面的稳定。

1.10.1深度小于5m管道沟槽及检查井4.10.1.1雨污水沟槽、检查井开挖深度小于5m的基坑采用反铲挖掘机分层、分次开挖至沟槽底部。

采用一级边坡，不留设分级平台。

4.10.1.2坡底按本章 1.8的规定设置临时排水沟及集水井，排水沟截面尺寸0.3m*0.3m，集水井1m*1m*1m。

坡顶按照本章1.9的规定设置防护栏杆，栏杆距离边坡顶边缘1m。

4.10.1.3坡顶整平，设置坡向坑外的坡度，坡度大于2%，长度不小于3m。

坡顶不设置截水沟。

坡面采用原土护面，基坑开挖成型后应及时施作排水管道，及时按涉及及规范要求回填压实，避免基坑长时间暴露。

4.10.1.4利用检查井基坑下沉的特点，在检查井基坑角部设置集水井，收集排水管道基坑及检查井基坑的渗水或雨水。

4.10.1.5平面及断面1）排水管道基坑代表横断面布置如下图所示：K0+100雨水沟槽横断面示意图K0+340-K0+410雨水污水沟槽横断面示意图K1+050雨水沟槽横断面示意图K1+090-K1+180雨水沟槽横断面示意图2）检查井基坑平面布置如下图所示：<5m检查井基坑平面示意图3）检查井基坑代表横断面布置如下图所示：K0+405雨水检查井基坑横断面示意图K0+765雨水检查井基坑横断面示意图K1+835雨水检查井基坑横断面示意图K1+915雨水检查井基坑横断面示意图1.10.2深度大于等于5m管道沟槽及检查井4.10.2.1雨污水沟槽、检查井基坑开挖深度大于等于5m 时采用反铲挖掘机分层、分次开挖至沟槽底部。

沟槽边坡采用二级放坡，留设分级平台，平台宽度按照规范设置取2m；4.10.2.2若在分级放坡时坡面遇土层分界面，则应另外按照土层分界面再布置一道分级平台，宽度2m。

给排水沟槽开挖要求规范

１总则1.0.1 为加强给水排水管道工程的施工管理，提高技术水平，确保工程质量，安全生产，节约材料，提高经济效益，特制定本规。

1.0.2 本规适用于城镇和工业区的室外给水排水管道工程的施工及验收。

1.0.3 给水排水管道工程应按设计文件和施工图施工。

变更设计应经过设计单位同意。

1.0.4 给水排水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，应具有出厂合格证。

用于生活饮用水的管道，其材质水得污染水质。

1.0.5 给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。

1.0.6 给水排水管道工程施工及验收除应符合本规规定外，尚应符合国家现行的有关标准、规的规定。

2 施工准备2.0.1 给水排水管道工程施工前应由设计单位进行设计交底。

当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。

2.0.2 给水排水管道工程施工前，就根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：2.0.2.1 现场地形、地貌、建筑物、各种管线和其他设施的情况；2.0.2.2 工程地质和水文地质资料；2.0.2.3 气象资料；2.0.2.4 工程用地、交通运输及排水条件；2.0.2.5 施工供水、供电条件；2.0.2.6 工程材料、施工机械供应条件；2.0.2.7 在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。

在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；2.0.2.8 结合工程特点和现场条件的其他情况和资料。

2.0.3 给水排水管道工程施工前应编制施工组织设计。

施工组织设计的容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。

对主要施工方法，尚应分别编制施工设计。

2.0.4 施工测量应符合下列规定：2.0.4.1 施工前，建设单位应组织有关单位向施工单位进行现场交桩；2.0.4.2 临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。

市政给排水：市政排水工程沟槽土方开挖

市政给排水：市政排水工程沟槽土方开挖丈量放样定出中心桩、槽边线及堆土堆料界限，界限至开挖线的距离应依据开挖深度确立，其实不小于5m。

开挖前，先查明段地下管线及其余地下修建物状况，会同相关部门做出妥当办理，保证施工安全。

并提早打设井点降水，在地下水位稳固在槽底以下时才进行土方开挖。

采纳机械开挖方式为主，人工开挖方式为辅的挖土方式。

开挖应分层、分段挨次进行，形成必定坡度，以利排水。

开挖时不同意损坏沟底原状土，若不行防止沟底原状土被损坏时，一定用原土夯实平坦。

基底设计标高以上的原状土，应在铺管古人工清理至设计标高。

采纳放坡开挖，基底宽度为管径加上工作宽度和暂时排水渠的宽度。

放坡的坡度采纳1：1，排水渠的截面尺寸为200mm300mm，沿着暂时排水渠每隔20m设置600mm600mm800mm的集水井，采纳潜水泵把集水井的水抽出沟槽外。

开挖时应保护坡脚，边坡应严格按图纸施工，不同意欠挖和超挖，边坡应用人工修整。

开挖后的土方如达到回填质量要求并经监理确认后应用于填筑资料，不合用于回填的土料弃于业主、监理指定地址。

沟槽开挖时其断面尺寸一定正确，沟底平直，沟内无塌方，无积水，无各样油类及杂物，转角切合设计要求。

2.开挖沟槽达设计标高时，应立刻报监理查收并做土工试验，检查合格后应赶快进行基底垫层施工，以防渗水浸透基底。

基底土质与设计不符时，应报监理、业主研究议论，由业主、监理、设计和施工单位共同商议加固举措。

开挖达成后，应实时做好防备举措，尽量防备基底土的扰动，并应赶快组织进行基底垫层施工。

夜间开挖时，应有足够的照明设备，并要合理安排开挖次序，防备错挖或超挖。

给排水沟槽开挖规范

1.0.1 为加强给水排水管道工程的施工管理，提高技术水平，确保工程质量，平安生产，节约材料，提高经济效益，特制定本规 X。

1.0.2 本规 X 合用于城镇和工业区的室外给水排水管道工程的施工及验收。

1.0.3 给水排水管道工程应按设计文件和施工图施工。

变更设计应经过设计单位允许。

1.0.4 给水排水管道工程的管材、管道附件等材料，应符合国家现行的有关产品标准的规定，应具有出厂合格证。

用于生活饮用水的管道，其材质水得污染水质。

1.0.5 给水排水管道工程施工，应遵守国家和地方有关安全、劳动保护、防火、防爆、环境和文物保护等方面的规定。

1.0.6 给水排水管道工程施工及验收除应符合本规 X 规定外，尚应符合国家现行的有关标准、规 X 的规定。

2 施工准备2.0.1 给水排水管道工程施工前应由设计单位发展设计交底。

当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。

2.0.2 给水排水管道工程施工前，就根据施工需要发展调查研究，并应掌握管道沿线的以下情况和资料：2.0.2.1 现场地形、地貌、建造物、各种管线和其他设施的情况；2.0.2.2 工程地质和水文地质资料；2.0.2.3 气象资料；2.0.2.4 工程用地、交通运输及排水条件；2.0.2.5 施工供水、供电条件；2.0.2.6 工程材料、施工机械供给条件；2.0.2.7 在地表水水体中或者岸边施工时，应掌握地表水的水文和航运资料。

在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；2.0.2.8 结合工程特点和现场条件的其他情况和资料。

2.0.3 给水排水管道工程施工前应编制施工组织设计。

施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供给、保证施工质量、安全、工期、降低本钱和提高经济效益的技术组织措施、施工方案、施工总平面图以及保护周围环境的措施等。

对主要施工方法，尚应分别编制施工设计。

2.0.4 施工测量应符合以下规定：2.0.4.1 施工前，建立单位应组织有关单位向施工单位发展现场交桩；2.0.4.2 暂时水准点和管道轴线控制桩的设置应便于观测且必须结子，并应采取保护措施。

给排水工程施工规范与验收标准

给排水工程施工规范与验收标准一、概述给排水工程是建筑工程的重要组成部分，其施工质量直接影响到建筑物的使用功能和人们的日常生活。

为了确保给排水工程的施工质量，明确施工规范和验收标准至关重要。

本文将介绍给排水工程施工过程中的规范要求及验收标准。

二、施工规范1、施工准备：在施工前，应进行技术交底，明确施工任务、施工工艺及验收标准。

同时，应检查施工现场是否具备施工条件，如场地是否平整、道路是否畅通等。

2、沟槽开挖：根据设计图纸要求，确定沟槽开挖的深度和宽度。

在开挖过程中，应做好排水措施，防止沟槽积水影响施工。

3、管道安装：在安装管道时，应确保管道的材质、规格、防腐措施等符合设计要求。

同时，应按照规范要求进行管道连接，如焊接、法兰连接等。

4、阀门安装：阀门安装前应进行质量检查，确保阀门的型号、规格、压力等级等符合设计要求。

在安装过程中，应确保阀门的安装位置、标高符合规范要求。

5、管道试压：在管道安装完成后，应对管道进行压力试验，以检查管道的密封性能。

试压过程中应采取安全措施，如设置警示标志、专人看护等。

6、回填土方：在试压合格后，应对沟槽进行回填土方。

回填时应确保回填土的质量，避免杂物、石块等进入沟槽。

7、工程验收：在施工过程中应及时进行验收，如隐蔽工程验收、分阶段验收等。

验收时应检查施工质量是否符合设计要求和规范规定。

三、验收标准1、外观检查：检查管道表面是否光滑、无裂纹、无明显损伤等；阀门外观是否完好、无损伤；支架是否牢固、无明显变形等。

2、尺寸检查：检查管道的尺寸是否符合设计要求，如直径、壁厚等；阀门的型号、规格是否符合设计要求。

3、安装位置检查：检查管道和阀门的安装位置是否符合规范要求，如标高、水平度等。

4、密封性能检查：对于管道连接处、阀门等部位应进行密封性能试验，以确保其密封性能良好。

5、压力试验：按照设计要求对管道进行压力试验，以检查其强度和密封性能。

压力试验应符合相关规范要求。

6、水质检查：在管道投入使用前，应对水质进行检测，以确保水质符合国家相关标准。

管沟开挖支护及方案

污水管管沟开挖支护方案根据地质情况和施工现场，本工程污水管沟地质情况复杂，特别在纬二路K2+400处，深达5.13米，开挖较深，土质情况复杂，大部分为处流砂层，沟顶余土量过多，为了保证工程质量，杜绝安全隐患，特制定此方案。

一、管沟开挖开挖前，应先清除25cm 的表面耕植土。

应调查地下有无管线。

对挖出的适用材料，应用于回填。

采用自上而下分段跳槽二次分层开挖法。

严禁无序大开挖。

边坡工程的临时性排水措施应满足暴雨和施工用水的排放要求。

边坡开挖应及时按设计实施支护，避免长期裸露，降低边坡稳定性。

管沟的开挖宽度依据GB50268-97规范施工。

然后把管沟的宽度及放坡的宽度用白灰洒出，开挖采用反铲挖掘机开挖，边退边挖，挖止高于设计标高20cm，其预留的20cm由人工挖除（挖除时先制作两个龙门架，按其设计高程在龙门架中心点绑好线绳以便控制其开挖高程）。

开挖注意事项：开挖不扰动天然地基或地基处理符合设计要求。

开挖的余土量应离管沟沟边1米以外。

槽壁平整，挖方深度在3米以内时，边坡坡比1：0.50。

挖方深度在3--6米时，边坡坡比1：0.75。

沟槽中心线每侧的净宽不应小于管道槽底部开挖宽度的一半。

槽底高程允许偏差：开挖土方时为：±20mm，开挖石方时应为：＋20mm －200 mm。

二、沟槽支撑1、采用水平式支撑。

支撑材料选用木材，圆钢管。

①、水平支撑采用疏支撑，撑板厚度不宜小于0.3m，长度不宜大于4m，每间隔4m设设一支撑段。

②、垂直方向支撑板间隔为1.0m。

③、横档采用￠35撑杆，间距为2.5m。

2、在软土或其他不稳定土层中采用撑板支撑时，开始支撑的开挖沟槽深度不得超过1.0m，以后开挖与支撑交替进行，每次交替的深度面为0.4——0.8m。

3、撑板的安装应于沟槽壁紧贴，当应有空隙时应填实。

4、支撑应经常检查。

当发现支撑有弯曲，松动，移位等迹象时，应及时处理。

5、上下沟槽应上设安全梯，不得攀登支撑。

地下管网循环水及空分装置东侧地下管管沟开挖过程中，该部位紧邻PPA围墙，若按照规范要求放坡施工，只有拆除围墙方能满足条件施工，但由于情况特殊，要求保留围墙，采取不放坡开挖施工形式，为确保管沟施工的安全性，防止土方坍塌，特编制此方案。

给水管道沟槽开挖宽度标准

给水管道沟槽开挖宽度标准如下：
在墙面没有粉刷前的施工，管子开槽的宽度跟预埋管的直径一致即可，至于深度和毛胚墙面平一致。

如果墙面已经抹平，管子开槽的宽度跟预埋管的直径一致，至于深度跟原毛胚墙面平一致，一般是比墙面凹进个0.5cm～1cm左右最佳。

另外，管道沟底部的开挖宽度应满足下管、回填、夯实及安装操作的要求，一般为管径加两倍工作宽度和支挡厚度。

在接管处开挖操作坑，以利于安装。

管沟的工作面宽度应符合下表的规定。

但管沟底的宽度不应小于200mm。

请注意，在实际操作中，应根据具体的施工环境和要求进行适当调整。

给水管道沟槽开挖宽度标准

给水管道沟槽开挖宽度标准
给水管道沟槽开挖宽度的标准通常根据以下因素来确定：
1. 管道直径：给水管道的直径越大，沟槽的开挖宽度通常也会相应增加。

2. 管道材料：不同材料的管道对沟槽的开挖宽度有不同的要求。

例如，使用钢管的给水管道通常需要较大的沟槽开挖宽度。

3. 土壤类型：不同类型的土壤对沟槽的稳定性和承重能力有不同的要求。

通常，土壤类型对沟槽的开挖宽度有一定的影响。

4. 当地规范和标准：不同地区的规范和标准可能会对给水管道沟槽的开挖宽度有一些具体要求。

一般而言，按照标准要求，给水管道沟槽的开挖宽度应该能够容纳管道的外径加上一定的间隙，以确保在施工和维护过程中有足够的操作空间。

具体的开挖宽度标准应根据以上因素进行综合评估和确定。

最终的开挖宽度标准应遵循相关规范和标准，并由负责设计和施工的专业人员来确定。

[建筑]沟槽开挖与回填技术交底

技术交底记录工程名称交底日期年月日施工单位分项工程名称室外给排水工程交底提要沟槽开挖与回填交底内容1.测量放线根据设计施工图，测设管道中心线和检查井中心位置，设立中心桩。

管道中心线和井中心位置经复核后方可在施工中使用。

根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。

2.沟槽开挖管道沟槽应按设计的平面位置和高程开挖, 开挖时，不得破坏槽底原状土的结构，局部超挖部分应回填中粗砂或其它细骨料处理。

沟槽开挖的深度为起点标高-1.5m、终点标高为-1.85m,当挖土接近要求深度时，应随时复核槽底标高，以便于控制挖土深度，若已发生超挖，应以中粗砂或其他细骨料回填夯实，不准用原土回填。

机械开挖时,沟底预留值不应小于0.15 m.预留部分在管道敷设前应人工清底至设计标高. ○A-○B轴间主管道沟槽开挖宽度为2.5米，支管道开挖宽度0.6m.沟槽开挖位置位置详见设计图纸。

开挖的土方原则上就地堆置，但堆放高度不超过 1.5m，施工时严格进行控制。

堆置点离坑边距离不小于 2m，以减小沟槽边堆土对沟槽壁侧向土压力，以确保沟槽的稳定性。

3.管道基础或垫层应符合下列规定:（1）管道必须敷设在原状土地基上,局部超挖部分应回填夯实.当沟底无地下水时,超挖在0.15 m以内时,可用原土回填夯实,其密实度不应低于原地基天然土的密实度;超挖在0.15 m以上时,可用石灰土或砂填层处理,其密实度不应低于95%.当沟底有地下水或底土层含水量较大时,可用天然砂回填.（2）沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时，必须在清除后铺一层厚度小于0.15 m的砂土或素土,且平整夯实.（3）管道附件或阀门,管道支墩位置应垫碎石,夯实后按设计要求设混凝土找平层或垫层.审核人交底人接受交底人本表由施工单位填写并保存(一式三份，接受交底人一份、交底人一份、安全员一份)。

给排水工程沟槽开挖

给排水工程沟槽开挖在建筑领域中，给排水工程是一个关键的组成部分。

而沟槽开挖是该工程中的一个重要环节，它涉及到地下管道的敷设和维护。

本文将介绍给排水工程沟槽开挖的步骤和注意事项。

1.什么是给排水工程沟槽开挖？给排水工程沟槽开挖是指在地下挖掘出一条沟槽，用于安装给水管道、排水管道、污水管道等。

沟槽的形状和尺寸应根据工程设计要求进行规划，并需符合当地建筑和环境规范。

2.沟槽开挖的步骤（1）确定施工区域：根据设计图纸和工程需求，确定需要进行沟槽开挖的具体区域。

确保施工区域周边没有地下管线和设施，以避免损坏和意外发生。

（2）标线与标高测量：使用专业的测量仪器和工具，对沟槽的位置和标高进行准确测量和标定。

这有助于确保沟槽的准确位置和深度，以满足工程要求。

（3）设备准备：根据沟槽的尺寸和工程要求，准备好所需的施工设备和工具，包括挖掘机、铲车、锄头等。

确保设备的正常运转和安全操作，以提高施工效率和安全性。

（4）正式开挖：根据设计要求和标线，使用挖掘机等设备进行正式的沟槽开挖。

注意控制挖掘的深度和宽度，确保沟槽的形状和尺寸满足工程需求。

（5）挖土运输和清理：在开挖过程中，及时清理挖掘出的土壤，在适当的位置堆放或运输至指定地点。

确保施工现场的整洁和安全。

（6）验收和固定：在沟槽开挖完成后，对其进行验收，并根据需要进行修整和加固。

确保沟槽的平整度和结构强度满足工程质量标准。

3.沟槽开挖的注意事项（1）安全第一：在进行沟槽开挖时，务必遵守施工安全规范，并做好安全防护措施。

必要时，应设置警示标志和安全围栏，确保工人和周围人员的安全。

（2）防止土方塌方：在沟槽开挖时，要注意土方的稳定性，避免土方的塌方和滑坡。

可以采取加固措施或选择适当的支护结构，如钢筋混凝土支护板等。

（3）保护周边设施：在进行沟槽开挖时，要注意保护周边的管线、电缆和其他设施。

在施工前应查明和标记地下设施，并在施工过程中小心操作，避免损坏。

（4）防止污染和环境保护：在进行沟槽开挖时，要注意防止土壤、水源等的污染。

排水工程沟槽开挖与支护专项施工方案

排水工程沟槽开挖与支护专项施工方案一、编制依据及原则1、《市政排水管渠工程质量检验评定标准》2、《给排水构筑物工程施工及验收规范》（GB50141-2008）3、《给排水管道工程施工及验收规范》（GB50268-2008）4、《混凝土和钢筋混凝土排水管》5、本工程施工图纸及施工组织设计等文件二、工程概况本工程为长元路道路延伸工程，污水管道管径D800，采用F 型钢筋混凝土管；依据施工图均采用顶管施工，但是在W4至W5（k0+275~k0+350）段36米D800管道因为地下土质原因，无法继续施工作业，因此采用大开挖施工。

沟槽开挖深度约6m。

三、施工总体部署3.1 施工准备3.1.1、施工队伍进场后，先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。

3.1.2、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。

3.1.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。

3.1.4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。

3.2 施工安排及方法依据施工图纸,管道沟槽开挖深度约6米。

因此采用上部放坡开挖、下部钢板桩支护两次成槽的挖土方法，先考虑将表土挖除一层（1.0~1.5m 左右），有效降低沟槽深度，然后打设钢板桩，再开挖沟槽，采用一道支撑围护，铺设管道。

3.3、施工方案3.3.1、管道施工工艺流程测量放线→第一次土方开挖→打设钢板桩→沟槽开挖及支护→管道基础施工→铺设管道→检查井施工→沟槽回填3.3.2、测量放线根据设计施工图，测设管道中心线和检查井中心位置，设立中心桩。

管道中心线和井中心位置经监理复核后方可在施工中使用。
