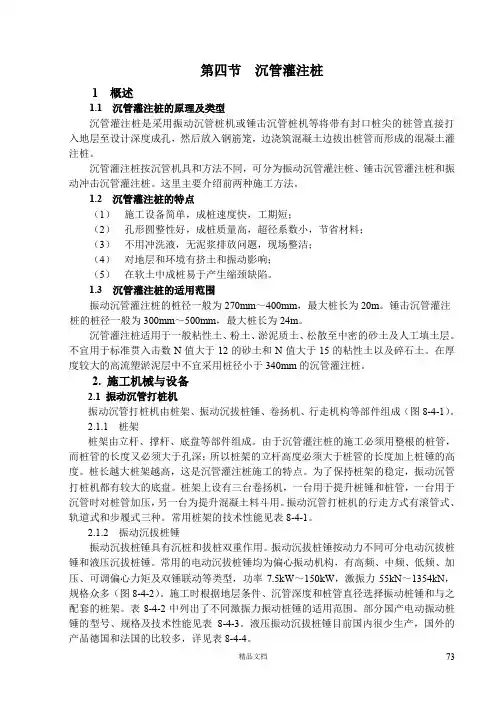

沉管灌注桩技术资料

1概述

1.1沉管灌注桩的原理及类型

沉管灌注桩是采用振动沉管桩机或锤击沉管桩机等将带有封口桩尖的桩管直接打入地层至设计深度成孔，然后放入钢筋笼，边浇筑混凝土边拔出桩管而形成的混凝土灌注桩。

沉管灌注桩按沉管机具和方法不同，可分为振动沉管灌注桩、锤击沉管灌注桩和振动冲击沉管灌注桩。这里主要介绍前两种施工方法。

1.2沉管灌注桩的特点

（1）施工设备简单，成桩速度快，工期短；

（2）孔形圆整性好，成桩质量高，超径系数小，节省材料；

（3）不用冲洗液，无泥浆排放问题，现场整洁；

（4）对地层和环境有挤土和振动影响；

（5）在软土中成桩易于产生缩颈缺陷。

1.3沉管灌注桩的适用范围

振动沉管灌注桩的桩径一般为270mm～400mm，最大桩长为20m。锤击沉管灌注桩的桩径一般为300mm～500mm，最大桩长为24m。

沉管灌注桩适用于一般粘性土、粉土、淤泥质土、松散至中密的砂土及人工填土层。不宜用于标准贯入击数N值大于12的砂土和N值大于15的粘性土以及碎石土。在厚度较大的高流塑淤泥层中不宜采用桩径小于340mm的沉管灌注桩。

2. 施工机械与设备

2.1 振动沉管打桩机

振动沉管打桩机由桩架、振动沉拔桩锤、卷扬机、行走机构等部件组成（图8-4-1）。

2.1.1桩架

桩架由立杆、撑杆、底盘等部件组成。由于沉管灌注桩的施工必须用整根的桩管，而桩管的长度又必须大于孔深；所以桩架的立杆高度必须大于桩管的长度加上桩锤的高度。桩长越大桩架越高，这是沉管灌注桩施工的特点。为了保持桩架的稳定，振动沉管打桩机都有较大的底盘。桩架上设有三台卷扬机，一台用于提升桩锤和桩管，一台用于沉管时对桩管加压，另一台为提升混凝土料斗用。振动沉管打桩机的行走方式有滚管式、轨道式和步履式三种。常用桩架的技术性能见表8-4-1。

2.1.2振动沉拔桩锤

振动沉拔桩锤具有沉桩和拔桩双重作用。振动沉拔桩锤按动力不同可分电动沉拔桩锤和液压沉拔桩锤。常用的电动沉拔桩锤均为偏心振动机构，有高频、中频、低频、加压、可调偏心力矩及双锤联动等类型，功率7.5kW～150kW，激振力55kN～1354kN，规格众多（图8-4-2）。施工时根据地层条件、沉管深度和桩管直径选择振动桩锤和与之配套的桩架。表8-4-2中列出了不同激振力振动桩锤的适用范围。部分国产电动振动桩锤的型号、规格及技术性能见表8-4-3。液压振动沉拔桩锤目前国内很少生产，国外的产品德国和法国的比较多，详见表8-4-4。

表8-4-1 桩架型号及技术性能表

图8-4-1 振动沉管桩机 图8-4-2 振动沉拔桩锤

8-4-2 振动沉管桩选用振动锤的激振范围

2.2锤击沉管打桩机

锤击沉管打桩机由桩架、桩锤、卷扬机、行走机构等部件组成。桩架的结构形式和技术性能与振动沉管打桩机的桩架基本相同。桩锤按动力和工作方式不同，可分为单动气锤、双动气锤、柴油打桩锤、电动落锤、柴油机落锤等类型；按桩锤质量不同，可分为小型桩锤、中型桩锤和大型桩锤。其中气锤可用蒸气作动力，也可用压缩空气作动力。落锤是一种用卷扬机提起后，自由下落打击桩头的简易桩锤。锤击沉管常用的桩锤如下：（1）小型桩锤：一般采用电动落锤和柴油机落锤，桩锤质量0.75t～1.5t，落锤高度1.0m～2.0m。最大适用桩径320mm，适用桩长10m～15m。

（2）中型桩锤：一般采用电动落锤和单作用气锤，桩锤质量2.0t～3.0t；前者落锤高度1.0m～2.0m，后者落锤高度0.5m～0.6m，。最大适用桩径400mm，适用桩长13～18m。

（3）大型桩锤：一般采用柴油锤和柴油机落锤，前者落锤高度2.5m，后者落锤高度1.0m～2.0m。柴油锤冲击部分质量为4.5t，总质量5.0t～7.0t；柴油机落锤质量为7.0t。

选择桩锤时可用下列公式复核：

E C

M K +

=（8-4-1）

式中K——适用系数：双动气锤、柴油锤K≤5，单动气锤K≤3.5，落锤K≤2；

M——锤重（t）；

C——桩管重（包括桩帽与桩垫）（t）；

E——桩锤的一次冲击动能（t · m）

表8-4-3 电动振动沉拔桩锤型号及技术性能表

表8-4-4 液压振动沉拔桩锤型号及技术性能表

2.3桩管、桩尖

（1）桩管

一般采用无缝钢管，桩管规格常见的有φ377mm、φ325mm、φ273mm三种。桩管的表面应刻有醒目的标尺，以便施工中进行入土深度的观测。

（2）桩尖

桩尖一般采用钢筋混凝土预制桩尖或活瓣桩尖（图8-4-3）。当用钢筋混凝土预制桩尖时，桩管底部需用钢板加厚，以增加管底与混凝土桩尖台阶的接触面积，减轻桩尖在

激振力作用下的破损程度。混凝土桩尖的强度等级应不低于C30，桩尖外径应比设计桩径大20mm，长500mm～700mm, 锥尖角度45°～60°；用于坚硬土层中施工的桩尖，还需用钢板加固。一般情况下不宜采用活瓣桩尖；如果采用，活瓣桩尖应有足够的强度，其尖端应在桩管的中轴线上；活瓣张闭应灵活，活瓣间不得有较大的缝隙，否则易造成

3 施工工艺

沉管灌注桩施工有振动和锤击两种沉拔管方法；按成桩方式不同，有单打（振）法、复打（振）法和反插法三种方法。单打法是最常用、最基本的成桩方法，复打法和反插法只在地质条件特殊或要求提高承载力的情况下采用。

3.1单打法

单打法适用于含水量较小的土层，且宜采用预制桩尖。单打法的施工工艺流程为：桩管就位→振动（锤击）沉管→灌注混凝土→下设钢筋笼或插筋→拔管→成桩。（见图8-4-4）

3.1.1 桩管就位

当采用钢筋混凝土桩尖时，将桩管对准预先埋设在桩位上的预制混凝土桩尖，套压在桩尖的环形台阶上；在桩管与桩尖接触部位缠绕麻绳或其它材料，以防桩尖损坏和地下水进入管内。当使用活瓣桩尖时，沉管就位前先将活瓣桩尖收拢并捆绑好；桩尖对准桩位，利用桩管自重和桩机的加压装置将桩尖压入土中。桩管与桩尖的接触应有良好的密封性。校正桩管垂直度（偏斜不超过0.5%）后即可进行沉管作业。当采用锤击法沉管时，一般不宜采用活瓣桩尖。

3.1.2沉管

（1）沉管施工要求

桩管开始沉入土中时，应保持位置正确，如有偏斜应立即纠正。桩尖入土时如有损坏，应将桩管拔出，用土或砂填实，另换新的重新打入。在沉管过程中地下水或泥土可
