片式多层陶瓷电容器使用要点
片式多层陶瓷电容器使用规范
此规格书适用于下列规格的片式多层陶瓷电容器（英文缩写 MLCC）：
C0603NPO301J500NT
2. 产品的型号规格：
C 0603 ┬┬ ①①
NPO ┬ ③
301 J ┬┬ ④④
500 N T ┬ ┬┬ ⑥⑦⑧
① C:
表示片式多层陶瓷电容器；
① 0603: 表示产品的尺寸规格；
③ NPO: 表示介质的温度特性；
1
3. 技术规格和试验方法：
3.1 外观：
3.1.1 要求: 瓷体和端电极无明显伤痕。 3.1.2 试验方法: 在 10 倍显微镜下目测。
3.2 尺寸规格：
3.2.1 要求: 产品的外形和尺寸应符合图 1 及表 1 的要求。 3.2.2 试验方法：使用精度不低于 0.01 mm 的量具测量。
3.3 工作环境：
外观: 无可见损伤。 容量变化:
NP0(C0G、C0H)： ∆C/C≤±5%
损耗角正切 (tgδ):
NP0(C0G、C0H)： tgδ≤20×10-4
绝缘电阻 (Ri):
NP0(C0G、C0H)： Ri≥2500MΩ
外观: 无可见损伤。 容量变化:
NP0(C0G、C0H)： ∆C/C≤±7.5%
损耗角正切(tgδ):
4. 包装、运输、贮存： 4.1 包装：
4.1.1 包装类型： 带式包装（标准载带圆盘包装）。
标准编带包装每盘： 0603 产品为 4,000 粒。 第一次包装：每 5 盘装入 1 纸盒（0603 产品共计 20,000 粒） 第二次包装：将第一次包装好的包装盒装入纸质包装箱，每个纸箱最多装 12 盒（0603 产品总计 240,000 粒），箱内剩余空隙部位用轻质辅材填满。 以上包装形式亦可根据用户需要包装。

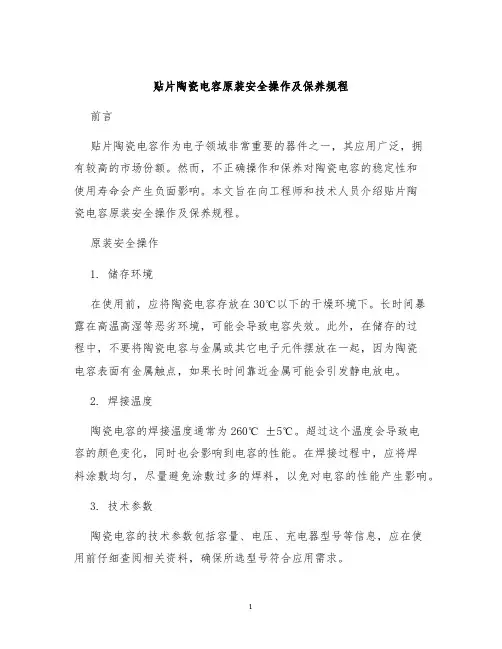

贴片陶瓷电容原装安全操作及保养规程
贴片陶瓷电容原装安全操作及保养规程前言贴片陶瓷电容作为电子领域非常重要的器件之一，其应用广泛，拥有较高的市场份额。
然而，不正确操作和保养对陶瓷电容的稳定性和使用寿命会产生负面影响。
本文旨在向工程师和技术人员介绍贴片陶瓷电容原装安全操作及保养规程。
原装安全操作1. 储存环境在使用前，应将陶瓷电容存放在30℃以下的干燥环境下。
长时间暴露在高温高湿等恶劣环境，可能会导致电容失效。
此外，在储存的过程中，不要将陶瓷电容与金属或其它电子元件摆放在一起，因为陶瓷电容表面有金属触点，如果长时间靠近金属可能会引发静电放电。
2. 焊接温度陶瓷电容的焊接温度通常为260℃ ±5℃。
超过这个温度会导致电容的颜色变化，同时也会影响到电容的性能。
在焊接过程中，应将焊料涂敷均匀，尽量避免涂敷过多的焊料，以免对电容的性能产生影响。
3. 技术参数陶瓷电容的技术参数包括容量、电压、充电器型号等信息，应在使用前仔细查阅相关资料，确保所选型号符合应用需求。
4. 保护装置在使用陶瓷电容时，可以针对其容量、电压等参数，配置保护装置，以确保电路的安全运行。
保养规程1. 温度陶瓷电容的最佳工作环境温度是-40℃ ~ 85℃，在使用过程中应始终保持在此温度范围内。
如果在高温环境下工作，应做好散热处理，如增设风扇、降低运行功率等。
2. 湿度陶瓷电容不能长时间暴露在高湿度的环境中，如遇到潮湿的情况需要及时干燥陶瓷电容，以免影响使用寿命。
3. 标志陶瓷电容上通常会标有型号、参数等信息，不要将喷雾器等化学物品喷洒在电容标志上，以免影响标识清晰度。
4. 监测定期对陶瓷电容进行监测，如发现电容出现裂纹、变形或弯曲等情况，应立刻更换。
结语以上就是贴片陶瓷电容原装安全操作及保养规程的介绍。
希望大家在使用陶瓷电容时，能够认真遵循操作和保养规程，确保电容的性能和使用寿命。
陶瓷电容器基础知识简介陶瓷电容器使用要点大全
陶瓷电容器基础知识简介陶瓷电容器使用要点大全谈论起陶瓷电容器，我们会想到电子元件器工业。
电子元件器工业在在20世纪出现并得到飞速发展，使得整个世界和人们的工作、生活习惯发生了翻天覆地的变化。
继电器、二极管、电容器、传感器等产品的出现，给我们的生活带来了极大地便利。
而电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。
英文名称：capacitor。
电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。
文章开篇所提到的陶瓷电容器（ceramiccapacitor；ceramiccondenser）就是用陶瓷作为电介质，在陶瓷基体两面喷涂银层，然后经低温烧成银质薄膜作极板而制成。
它的外形以片式居多，也有管形、圆形等形状。
一、陶瓷电容器基础知识简介1、陶瓷电容器是用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。
它又分高频瓷介和低频瓷介两种。
具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。
低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。
这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。
高频瓷介电容器适用于高频电路。
2、陶瓷电容器又分为高频瓷介电容器和低频瓷介电容器两种。
具有小的正电容温度系数的电容器，用于高稳定振荡电路中，作为回路电容器。
低频瓷介电容器用在对稳定性和损耗要求不高的场合或工作频率较低的回路中起旁路或隔直流作用，它易被脉冲电压击穿，故不能使用在脉冲电路中。
高频瓷介电容器适用于高频电路。
3、陶瓷电容器有四种材质分类：这四种是：Y5V，X5R，X7R，NPO(COG)。
那么这些材质代表什么意思呢？第一位表示低温，第二位表示高温，第三位表示偏差。
Y5V表示工作在-30~+85度，整个温度范围内偏差-82%~+22%X5R表示工作在-55~+85度，整个温度范围内偏差正负15%X7R表示工作在-55~+125度，整个温度范围内偏差正负15%NPO（COG）是温度特性最稳定的电容器，电容温漂很小，整个温度范围容量很稳定，温度也是-55~125度，适用于振荡器，超高频滤波去耦，但容量一般做不大。
叠层陶瓷电容
叠层陶瓷电容一、概述叠层陶瓷电容是一种常见的电子元器件，广泛应用于各种电子设备中。
它由多层陶瓷片和金属电极交替堆叠而成，具有高精度、低失真、稳定性好等特点。
在现代电子技术中，叠层陶瓷电容已经成为不可或缺的一部分。
二、结构1. 陶瓷片叠层陶瓷电容的主要材料是氧化铝（Al2O3）或钛酸钡（BaTiO3）等陶瓷材料。
这些材料具有高介电常数和低介质损耗，能够提供较大的电容值和较高的工作频率范围。
2. 金属电极金属电极通常采用铜、镍等导电性良好的金属材料。
在制造过程中，先将金属薄片切割成所需形状，再通过印刷、蒸镀等工艺将其覆盖在陶瓷片表面。
3. 组装组装时，将多个陶瓷片和金属电极交替堆叠起来，并通过高温烧结使其紧密结合。
最终形成的电容器呈长方体或正方体形状，具有两个电极引出端。
三、工作原理叠层陶瓷电容的工作原理基于两个金属电极之间的电场效应。
当外加电压施加在电容器两端时，会产生一个电场，使得陶瓷片中的自由电子在金属电极上聚集，并形成一个等效的电容器。
其大小与外加电压、介质材料和金属电极面积等因素有关。
四、应用叠层陶瓷电容广泛用于各种领域，包括通信、计算机、汽车、医疗等。
其中一些典型应用包括：1. 滤波器：叠层陶瓷电容可用于滤波器中，以去除信号中的高频噪声。
2. 调谐器：叠层陶瓷电容可用于调谐器中，以调整无线电频率。
3. 时钟：叠层陶瓷电容可用于时钟中，以提供精准的时间基准。
4. 传感器：叠层陶瓷电容可用于传感器中，以测量物理量如温度、湿度等。
5. 电源：叠层陶瓷电容可用于电源中，以平滑电压波动。
五、优缺点1. 优点叠层陶瓷电容具有以下优点：（1）精度高：由于采用多层陶瓷片和金属电极交替堆叠而成，因此能够提供高精度的电容值。
（2）稳定性好：由于采用陶瓷材料和金属电极，因此具有较好的稳定性和长寿命。
（3）温度系数小：由于采用陶瓷材料，因此温度系数小，能够在广泛的温度范围内正常工作。
2. 缺点叠层陶瓷电容也存在一些缺点：（1）体积较大：由于需要多个陶瓷片和金属电极交替堆叠而成，因此体积较大。
多层陶瓷片式电容
多层陶瓷片式电容多层陶瓷片式电容是一种常用的电子元件，广泛应用于电子设备中。
它具有体积小、容量大、质量轻、稳定性好等特点，被广泛应用于通信、计算机、汽车、医疗等领域。
本文将从多层陶瓷片式电容的结构、工作原理、特点及应用等方面进行介绍。
多层陶瓷片式电容由许多薄片状的陶瓷层和金属电极交替堆叠而成。
这些陶瓷层通常由氧化铁、氮化铁、氧化锆等材料制成，而金属电极则由铜、铝等导电材料制成。
这种层叠结构使得多层陶瓷片式电容能够在相对较小的体积中实现较大的电容量。
多层陶瓷片式电容的工作原理是基于电容器的原理。
当电容器两端施加电压时，金属电极上的电子会被电场作用而移动，形成电流。
而陶瓷层则起到绝缘的作用，阻止电流的流失。
由于多层陶瓷片式电容中陶瓷层的数量较多，因此电容量较大。
多层陶瓷片式电容具有许多特点。
首先，它具有良好的温度稳定性和频率特性，能够在不同的温度和频率下保持较稳定的电容值。
其次，多层陶瓷片式电容的损耗角正切值较小，能够提供较低的功率损耗。
此外，它还具有较高的绝缘电阻和较低的介质损耗，能够有效防止电流泄漏和能量损耗。
多层陶瓷片式电容在各个领域都有广泛的应用。
在通信领域，它常被用于电路板上的滤波器、耦合器等电子元件中，用于滤除噪声和提高信号质量。
在计算机领域，多层陶瓷片式电容被广泛应用于内存模块中，用于存储和传输数据。
在汽车领域，它常被用于汽车电子系统中，如发动机控制单元、车载娱乐系统等，用于提供稳定的电源和信号传输。
在医疗领域，多层陶瓷片式电容被应用于医疗设备中，如心脏起搏器、血压监测器等，用于提供稳定的电源和信号传输。
多层陶瓷片式电容是一种重要的电子元件，具有体积小、容量大、质量轻、稳定性好等特点。
它在通信、计算机、汽车、医疗等领域有广泛应用。
随着科技的不断进步，多层陶瓷片式电容的性能将进一步提高，应用领域也将更加广泛。
我们相信，在未来的发展中，多层陶瓷片式电容将发挥更大的作用，为人们的生活带来更多的便利和创新。

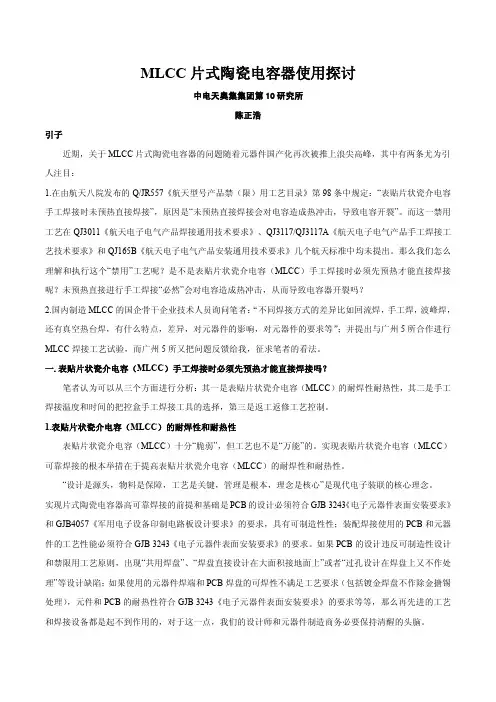

MLCC片式陶瓷电容器使用探讨
MLCC片式陶瓷电容器使用探讨中电天奥集集团第10研究所陈正浩引子近期，关于MLCC片式陶瓷电容器的问题随着元器件国产化再次被推上浪尖高峰，其中有两条尤为引人注目：1.在由航天八院发布的Q/JR557《航天型号产品禁（限）用工艺目录》第98条中规定：“表贴片状瓷介电容手工焊接时未预热直接焊接”，原因是“未预热直接焊接会对电容造成热冲击，导致电容开裂”。
而这一禁用工艺在QJ3011《航天电子电气产品焊接通用技术要求》、QJ3117/QJ3117A《航天电子电气产品手工焊接工艺技术要求》和QJ165B《航天电子电气产品安装通用技术要求》几个航天标准中均未提出。
那么我们怎么理解和执行这个“禁用”工艺呢？是不是表贴片状瓷介电容（MLCC）手工焊接时必须先预热才能直接焊接呢？未预热直接进行手工焊接“必然”会对电容造成热冲击，从而导致电容器开裂吗？2.国内制造MLCC的国企骨干企业技术人员询问笔者：“不同焊接方式的差异比如回流焊，手工焊，波峰焊，还有真空热台焊，有什么特点，差异，对元器件的影响，对元器件的要求等”；并提出与广州5所合作进行MLCC焊接工艺试验，而广州5所又把问题反馈给我，征求笔者的看法。
一.表贴片状瓷介电容（MLCC）手工焊接时必须先预热才能直接焊接吗？笔者认为可以从三个方面进行分析：其一是表贴片状瓷介电容（MLCC）的耐焊性耐热性，其二是手工焊接温度和时间的把控盒手工焊接工具的选择，第三是返工返修工艺控制。
1.表贴片状瓷介电容（MLCC）的耐焊性和耐热性表贴片状瓷介电容（MLCC）十分“脆弱”，但工艺也不是“万能”的。
实现表贴片状瓷介电容（MLCC）可靠焊接的根本举措在于提高表贴片状瓷介电容（MLCC）的耐焊性和耐热性。
“设计是源头，物料是保障，工艺是关键，管理是根本，理念是核心”是现代电子装联的核心理念。
实现片式陶瓷电容器高可靠焊接的前提和基础是PCB的设计必须符合GJB3243《电子元器件表面安装要求》和GJB4057《军用电子设备印制电路板设计要求》的要求，具有可制造性性；装配焊接使用的PCB和元器件的工艺性能必须符合GJB3243《电子元器件表面安装要求》的要求。
多层陶瓷片电容器说明书
1. ScopeThis specification is applied to Multilayer Ceramic Chip Capacitor(MLCC) for use in electric equipment for the voltage is ranging from 4V to 50V.The series suitable for general electrics circuit, telecommunications, personal computers and peripheral, power circuit and mobile application. (This product is compliant with the RoHS & HF.)2. Parts Number Code3. Nominal Capacitance and Tolerance3.1 Standard Combination of Nominal Capacitance and ToleranceClass CharacteristicTolerance Nominal CapacitanceⅡX5RK (± 10.0 %)E-3, E-6 series3.2 E series(standard Number) Standard No.Application CapacitanceE- 3 1.02.24.7E- 6 1.0 1.52.23.34.76.8E-12 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2 E-241.0 1.2 1.5 1.82.2 2.73.3 3.94.75.66.8 8.2 1.1 1.31.62.02.43.0 3.64.35.16.27.5 9.14. Operation Temperature RangeClassCharacteristic Temperature Range Reference Temp.Ⅱ X5R (B)-55 ~ +85℃℃25℃5. Storage ConditionStorage Temperature ：5 to 40℃ Relative Humidity ：20 to 70 % (1) (2) (3) (4) (5)(6)(7)(6)Rated VoltageCode Rated Voltage (Vdc)01616(1)ProductProduct Code C Multilayer Ceramic Chip Capacitor (3)Temperature CharacteristicsCode Temperature CharacteristicTemperature Range TemperatureCoefficientB X5R -55℃~+85℃ ± 15%(4)Capacitance unit :pico farads(pF) Code Nominal Capacitance (pF) 104 100,000.0※. If there is a decimal point, it shall be expressed by an English capital letter R(5)Capacitance ToleranceCode Tolerance Nominal Capacitance K± 10.0 %More Than 10 pF(7)TappingCode Type TTape & Reel(2)Chip Size Code Length×Width unit : mm(inch)02010.60× 0.30 (.024× .011)(8)(9)(8)ThicknessCode Thickness T (mm)S0.30±0.03(9)Special CodeCode TypeFSpecial Code6. Dimensions6.1 Configuration and Dimension ：Unit:mmTYPE LW TB (min)BW (min) 02010.60± 0.030.30± 0.030.30± 0.030.200.106.2 Termination Type ：External Electrodes BarrierInner ElectrodesPolymer Electrodes (If applicable)7. PerformanceFig.1P.C. Board for Bending Strength TestMaterial : Glass Epoxy Substrate: Solder ResistTest SubstrateMaterial : Glass Epoxy Substrate: Copper (Thickness : 0.035mm)Thickness : 1.6 mmUnit:mmType A B C 0201 0.2 0.9 0.4 0402 0.5 1.5 0.6 0603 1.0 3.0 1.0 0805 1.2 4.0 1.6 1206 2.2 5.0 2.0 1210 2.2 5.0 2.9 1808 3.5 7.0 2.5 1812 3.5 7.0 3.7 2208 4.5 8.0 2.5 2211 4.5 8.0 3.0 22204.58.05.68. Packing8.1 Bulk PackingAccording to customer request. 8.2 Chip Capacitors Tape Packing8.3 Material And QuantityTape Material 0201 0402 0603/0805 ≦T 0.33mm ≦T 0.55mm ≦T 1.00mm T ＞1.00mm Paper 15,000 pcs/Reel 10,000 pcs/Reel 4,000 pcs/Reel NAPlasticNA NA NA 3,000 pcs/ReelTape Material 1206≦T 1.00mm 1.00mm ＜≦T 1.25mmT ＞1.25mmPaper 4,000 pcs/ReelNANAPlastic NA3,000 pcs/Reel 2,000 pcs/ReelTape Material 1812/2211/2220 1825/2225 2208 T ≦2.20mm T ＞2.20mm T ≦2.20mm T ＞2.20mm T ≦2.20mm Paper NA NA NA NANAPlastic 1,000 pcs/Reel 700 pcs/Reel 700 pcs/Reel400 pcs/Reel 1,000 pcs/Reel NA ：Not Available8.4 Cover Tape Reel Off Force8.4.1 Peel-Off Force5 g·≦f Peel-≦Off Force 70 g·f 8.4.2 Measure MethodTape Material 1808/1210≦T 1.25mm1.25mm ＜≦T2.40mmT ＞2.40mmPaper NANANAPlastic 3,000 pcs/Reel1,000/2,000 pcs/Reel500/1,000 pcs/Reel8.5 Paper TapeUnit:mm8.6 Plastic TapeUnit:mm TYPE A B C DE 0201 0.37± 0.1 0.67± 0.1 4.00± 0.1 2.00± 0.052.00± 0.10402 0.61± 0.1 1.20± 0.1 0603 1.10± 0.2 1.90± 0.2 4.00± 0.10805 1.50± 0.2 2.30± 0.2 1206 1.90± 0.2 3.50± 0.2 1210 2.90± 0.2 3.60± 0.2 TYPE FG H It0201 1.75± 0.103.50± 0.058.0± 0.30 φ1.50 +0.10/-0 1.10 max.0402 0603 0805 1206 1210Type A B C D E F 0805 1.5±0.2 2.3±0.2 4.0± 0.12.0± 0.054.0± 0.11.75± 0.11206 1.9±0.2 3.5±0.2 1210 2.9±0.2 3.6±0.2 1808 2.5±0.2 4.9±0.2 1812 3.6±0.2 4.9±0.2 8.0± 0.11825 6.9±0.2 4.9±0.2 2208 2.5±0.2 6.1±0.2 2211 3.2±0.2 6.1±0.2 2220 5.4±0.2 6.1±0.2 22256.9±0.26.1±0.28.7 Reel DimensionsReel Material ：PolystyreneType G H IJ t O 0805 3.5± 0.058.0± 0.3φ1.5+0.1/-03.0 max.0.3 max.1.0± 0.11206 1210 1808 5.5± 0.05 12.0 ± 0.3 4.0 max. 1.5± 0.11812 1825 2208 2211 2220 2225Type AB C DE W 0201 φ382 max φ50 min φ13± 0.5φ21± 0.82.0±0.510± 0.150402 0603 0805 1206 1210 1808 φ178±2.0 φ60±2.0 13±0.31812 1825 2208 2211 2220 2225Unit:mmPrecautionary Notes:1. StorageStore the capacitors where the temperature and relative humidity don’t exceed 40°C and 70%RH. Werecommend that the capacitors be used within 12 months from the date of manufacturing. Store the products in the original package and do not open the outer wrapped, polyethylene bag, till just before usage. If it is open, seal it as soon as possible or keep it in a desiccant with a desiccation agent.2. Construction of Board PatternImproper circuit layout and pad/land size may cause excessive or not enough solder amount on the PC board. Not enough solder may create weak joint, and excessive solder may increase the potential of mechanical or thermal cracks on the ceramic capacitor. Therefore we recommend the land size to be as shown in the following table: 2.1 Size and recommend land dimensions for reflow soldering2.2 Mechanical strength varies according to location of chip capacitors on the P .C. board.Design layout of components on the PC board such a way to minimize the stress imposed on the components, upon flexure of the boards in depanelization or other processes.Component layout close to the edge of the board or the “depanelization line” is not recommended. Susceptibility to stress is in the order of: a>b>c and d>eEIA Code Chip (mm) Land (mm) L W A B C D E 0201 0.60 0.30 0.2~0.3 0.2~0.4 0.2~0.4 -- -- 0402 1.00 0.50 0.3~0.5 0.3~0.5 0.4~0.6 -- -- 0603 1.60 0.80 0.4~0.6 0.6~0.7 0.6~0.8 -- -- 0805 2.00 1.25 0.7~0.9 0.6~0.8 0.8~1.1 -- -- 1206 3.20 1.60 2.2~2.4 0.8~0.9 1.0~1.4 1.0~2.0 3.2~3.7 1210 3.20 2.50 2.2~2.4 1.0~1.2 1.8~2.3 1.0~2.0 4.1~4.6 1808 4.60 2.00 2.8~3.4 1.8~2.0 1.5~1.8 1.0~2.8 3.6~4.1 1812 4.60 3.20 2.8~3.4 1.8~2.0 2.3~3.0 1.0~2.8 4.8~5.3 1825 4.60 6.35 2.8~3.4 1.8~2.0 5.1~5.8 1.0~4.0 7.1~8.3 2208 5.70 2.00 4.0~4.6 2.0~2.2 1.5~1.8 1.0~4.0 3.6~4.1 2211 5.70 2.80 4.0~4.6 2.0~2.2 2.0~2.6 1.0~4.0 4.4~4.9 2220 5.70 5.00 4.0~4.6 2.0~2.2 3.5~4.8 1.0~4.0 6.6~7.1 2225 5.70 6.354.0~4.62.0~2.2 5.1~5.8 1.0~4.07.1~8.32.3 Layout Recommendation3. Mounting3.1 Sometimes crack is caused by the impact load due to suction nozzle in pick and place operation.In pick and place operation, if the low dead point is too low, excessive stress is applied to component. This maycause cracks in the ceramic capacitor, therefore it is required to move low dead point of a suction nozzle to the higher level to minimize the board warp age and stress on the components. Nozzle pressure is typically adjusted to 1N to 3N (static load) during the pick and place operation.3.2 Amount of Adhesivea0.2mm min. b 70 ~ 100 µm cDo not touch the solder landExample : 0805 & 12064. Soldering4.1. Wave SolderingMost of components are wave soldered with solder at Peak Temperature.. Adequate care must be taken to prevent the potential of thermal cracks on the ceramic capacitors. Refer to the soldering methods below for optimum soldering benefits.Recommend flow soldering temperature ProfileRecommended solder compositions Sn-37Pb (Pb - Sn Solder)Sn-3.0Ag-0.5Cu (Lead Free Solder)To optimize the result of soldering, proper preheating is essential: 1) Preheat temperature is too lowa. Flux flows to easilyb. Possibility of thermal cracks2) Preheat temperature is too higha. Flux deteriorates even when oxide film is removedb. Causes warping of circuit boardc. Loss of reliability in chip and other componentsCooling Condition:Natural cooling using air is recommended. If the chips are dipped into a solvent for cleaning, the temperature difference (ΔT) between the solvent and the chips must be less than 100°C.4.2 Reflow SolderingPreheat and gradualincrease in temperature to the reflow temperature is recommended to decrease the potential of thermal crack on the components. The recommended heating rate depends on the size of component, however it should not exceed 3°C/Sec.Recommend reflow profile for Lead-Free soldering temperature Profile (J-STD-020D)Soldering Method Change in Temp.( )℃1206 and Under Δ≦T 190 ℃1210 and Over Δ≦T 130 ℃Soldering Method Peak Temp.( ℃) / Duration (sec)1206 and Under ∆T ≤ 100~130 max. Pb-Sn Solder 250℃(max.) / 3sec(max.) Lead Free Solder 260℃(max.) / 5sec(max.) ※ The cycles of soldering : Twice (max.)Soldering T e m p e r a t u r e (°C )T e m p e r a t u r e (°C )4.3 Hand SolderingSudden temperature change in components, results in a temperature gradient recommended in the following table, and therefore may cause internal thermal cracks in the components. In general a hand soldering method is not recommended unless proper preheating and handling practices have been taken. Care must also be taken not to touch the ceramic body of the capacitor with the tip of solder Iron.Soldering Method Change in Temp.( )℃1206 and Under Δ≦T 150 ℃1210 and Over Δ≦T 130 ℃How to Solder Repair by Solder Iron1) Selection of the soldering iron tipThe required temperature of solder iron for any type of repair depends on the type of the tip, the substrate material, and the solder land size.2) recommended solder iron conditiona.) Preheating Condition：Board and components should be preheated sufficiently at 150°C or over,and soldering should be conducted with soldering iron as boards and components are maintainedat sufficient temperatures.b.) Soldering iron power shall not exceed 30 W.c.) Soldering iron tip diameter shall not exceed 3mm.d.) Temperature of iron tip shall not exceed 350°C to perform the process within 5 seconds.(refer to MIL-STD-202G)f.) Do not touch the ceramic body with the tip of solder iron. Direct contact of the soldering iron tip to ceramicbody may cause thermal cracks.g.) After soldering operation, let the products cool down gradually in the room temperature.5. Handling after chip mounted5.1 Proper handling is recommended, since excessive bending and twist of the board, depends on the orientationof the chip on the board, may induce mechanical stress and cause internal crack in the capacitor.Temperature(°C)200→Higher potential of crack Lower potential of crack ╳5.3 Mechanical stress due to warping a (a) Crack occurrence ratio will be in (b) Crack occurrence ratio will be in :Tensile Stress ╳6. Handling of Loose Chip Capacitor 6.1 If dropped the chip capacitor may c6.2 In piling and stacking of the P .C. bo may hit the chip capacitor mounted7. Safekeeping condition and period For safekeeping of the products, we re under humidity of 20 to 70% RH. The sing and torsion.be increased by manual separation.be increased by tensile force , rather than compressiv s○ :Compressive Stress tor may crack. .C. boards after mounting for storage or handling, the unted on another board to cause crack.we recommend to keep the storage temperature betwe The shelf life of capacitors is 12 months. ressive force.ess, the corner of the P .C. boardbetween +5 to +40°C and Crack。
多层片式陶瓷电容器
多层片式陶瓷电容器执行标准总规范：GB/T2693-2001《电子设备用固定电容器第1部分：总规范》分规范：GB/T9324-1996《电子设备用固定电容器第10部分：分规范》GB/T9325-1996《电子设备用固定电容器第10部分：空白详细规范》分类介绍a、电解质种类容量温度特性是选用电介质种类的一个重要依据。
NPO（CG）：I类电介质，电气性能最稳定，基本上不随温度、电压、时间的改变；属超稳定型、低损耗电容材料类型，适用于对稳定性、可靠性要求较高的高频、特高频、甚高频的电路。
产品应用：振荡器、混频器、中频/高频/甚高频/超高频放大器、低噪声放大器、时间电路、高频滤波电路、高频耦合。
X7R（2X1）：II类电介质，电气性能较稳定，随温度、电压、时间的改变，其特有性能变化并不显著，属稳定型电容材料类型，适用于隔离、耦合、旁路、滤波电路及可靠性要求较高的中高频电路。
产品应用：电源（滤波、旁路）电路、时间电路、储能电路、中频/低频放大器（隔直、耦合、阻抗匹配），高频开关电源（S.P.S）、DC/DC变换器、滤波、旁路电路、隔直、阻抗匹配电路。
Y5V（2F4）：III类电介质，具有较高的介电常数，常用于生产比容比较大的、标称容量较高的大容量电容产品；由于其特有的电介质性能，因而能造出容量比NPO更大的电容器。
属低频通用型电容材料类型，由于成本较低，广泛用于对容量、损耗要求偏低的电路。
产品应用：电源滤波电路、隔直、阻抗匹配电路。
b、电容量与偏差电容量与偏差的选择取决于电路的要求，特别提示，在相同尺寸和容量规格下，偏差较大的电容器的价格相对便宜。
c、电压额定电压的选择也取决于电路本身的要求，电容的耐压虽然在设计时已有一定的安全系数，但电容器额定电压的选择仍须高于实际工作电压。
d、片状电容器的端头电极：片状电容器端头电极的选择至关重要！全银端头：生产工艺简单、成本较低，耐焊性较差、端头物理强度也低，焊接时温度要适当，焊接速度要快，否则会出现银锡熔融现象而损坏端头。
贴片叠层瓷介电容器(SMD贴片电容)详细介绍
北京芯联科泰电子有限公司贴片叠层瓷介电容器（SMD贴片电容）详细介绍：贴片电容全称：多层（积层，叠层）片式陶瓷电容器，也称为贴片电容，片容。
英文缩写：MLCC。
基本概述贴片电容(多层片式陶瓷电容器)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册尺寸贴片电容的尺寸表示法有两种，一种是英寸为单位来表示，一种是以毫米为单位来表示，贴片电容的系列型号有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，是英寸表示法， 04 表示长度是0.04 英寸，02 表示宽度0.02 英寸，其他类同型号尺寸（mm）英制尺寸公制尺寸长度及公差宽度及公差厚度及公差0402 1005 1.00±0.05 0.50±0.05 0.50±0.050603 1608 1.60±0.10 0.80±0.10 0.80±0.100805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.201206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.201210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.301808 4520 4.50±0.40 2.00±0.20 ≤2.001812 4532 4.50±0.40 3.20±0.30 ≤2.502225 5763 5.70±0.50 6.30±0.50 ≤2.503035 7690 7.60±0.50 9.00±0.05 ≤3.00命名贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。
多层陶瓷电容器
容量与温度关系图 1
20 COG
0
X7R -20
容量变化（%）
-40
Z5U
-60
-100
-50
0
50
温度（℃）
100
150
福州欧中电子有限公司
2
Tel:(0591)87871172/182 Fax:87809119
Email: eurocn@
福州欧中电子有限公司
1
Tel:(0591)87871172/182 Fax:87809119
Email: eurocn@
多层陶瓷电容器介质电特性
多层陶瓷电容器基本原理
电极
介质
±10% P ±15% R +22-56% U +22-82% V
介质分类
陶瓷电容一般是以其温度系数作为主要分类。 Class I - 一类陶瓷（超稳定）EIA 称之为 COG 或 NPO。工作温度范围 -55℃~+125℃，容量变化不 超过±30ppm/℃。电容温度变化时，容值很稳定， 被称作具有温度补偿功能，适用于要求容值在温度 变化范围内稳定和高 Q 值的线路以及各种谐振线 路。
端头
t
A
电容量的公式为： C = NKA/t
式中： C = 电容量 N = 电极层数 K = 介质常数（K 值） A = 相对电极覆盖面积 t = 电极间距（介质厚度）
采用多层技术生产陶瓷电容便可以实现大容 量小体积的需求，增大 N（增加层数）便可增大容 量。反观单层的电容，N 始终是 1，若再要提高容 量，必定采用高 K 值（降低稳定性能）、增加 A（增 大体积）或降低 t（降低耐电压能力）。
LCD 逆变器应用- FB9 系列..………………………………....................................……...........................31
多层陶瓷电容(MLCC)应用注意事项
多层陶瓷电容（MLCC）应用注意事项一、 储存为了保持MLCC的性能，防止对MLCC的不良影响，储存时请注意以下事项：1、室内温度5～40℃，湿度：20％～70％RH；2、无损害气体：含硫酸、氨、氢硫化合物或氢氯化合物的气体；3、如果MLCC不使用，请不要拆开包装。
如果包装已经打开，请尽可能地重新封上。
编带装产品请避免太阳光直射，因为太阳光直射会使MLCC老化并造成其性能的下降。
请尽量在6个月内使用，使用之前请注意检查其可焊性。
二、 手工操作MLCC是高密度、硬质、易碎和研磨的材质，使用过程中，它易被机械损伤，比如开裂和碎裂（内部开裂需要超声设备检测）。
MLCC在手持过程中，请注意避免污染和损伤。
手工操作时，建议使用真空挑拣或使用塑料镊子挑拣。
三、 预热焊接过程中，为了减小对器件的热冲击，精确控制的预热是很有必要的。
温度的上升率请不要超过4℃/秒，设预热好的温度与焊接最高温度的温度差为ΔT，则对于0603、0805、1206等尺寸的MLCC, 最好ΔT≤100℃，对于1210、1808、1812、2220、2225等大尺寸的MLCC，最好ΔT≤50℃。
四、 焊接手焊时，请使用功率不超过30W且温度可调控的烙铁，烙铁头尖的直径不要超过1.2毫米。
焊接过程中，请不要用烙铁头直接接触陶瓷体，烙铁的温度不要超过260℃。
对于大尺寸的MLCC，比如1210、1808、1812、2220、2225等，不推荐使用波峰焊和手焊。
五、 冷却焊接后，慢慢冷却MLCC和基板至室温，推荐使用空气自然冷却，以减小焊接处的应力。
当进行强制冷却时，温度下降率请不要超过4℃/秒。
六、 清洁所有焊接残留物都必须使用合适的电子级别的蒸发清洁解决方案清除，因为污物会造成电解表面的腐蚀。
使用超声波清除的解决方法最好，适当的清洁系统的选择要考虑很多因素，包括器件、焊剂以及焊头粘贴和组装方法等，清洁系统清除器件底部焊剂和污物的能力很重要。
多层片式陶瓷电容器选用得基本知识
6．MLCC 使用注意事项 检测：检测方法要正确，容量会因检测设备的不同而有偏差； 搬运与储存：注意防潮，Y5V 与 X7R 产品存放时间太长，容量变化较大。 焊接：片式瓷介电容器的端头可适用于多种焊接方法。通常推荐具有抗侵蚀的三层镀 镍阻挡层端电级；对环氧粘接，建议使用钯-银端电极。无论哪一种焊接方法均 需注意预热，尤其是对大规格产品。 清洗：焊料会一定情度影响绝缘电阻，保证清洗。
0805 2.03±0.30 1.27±0.20 1.27 1825 4.50±0.38
1206 3.20±0.30 1.52±0.25 1.52 2220 5.69±0.38
1210 3.20±0.30 2.54±0.30 1.91 2225 5.59±0.38
1808 4.50±0.38 2.13±0.30 1.78 3035 7.49±0.38
II 类介电陶瓷 X7R
Y5V(Z5U)
主要极化类型 极化率对比（є 值） 电场响应速度
离子极化
较小<100
很快
铁电畴
较大 1000~5000
较慢
铁电畴
很大>10000
慢
内电极：它与陶瓷介质交替叠层，提供电极板正对面积； PME-Ag/Pd ：主要在 X7R 和 Y5V 中高压 MLCC 产品系列中，材料成本高。 BME-Ni：目前大部分产品均为 Ni 内电极，材料成本低，但需要还原气氛烧结。
端电极： 基 层：铜金属电极或银金属电极，与内电极相连接，引出容量。 阻挡层：镍镀层，热阻挡作用，可焊的镍阻挡层能避免焊接时 Sn 层熔落。 焊接层：Sn 镀层，提供焊接金属层。
3．MLCC 的设计制造 A. 材料选用 瓷粉：它是产品质量水平高低的决定性因素，采用技术不成熟的瓷粉材料会存在重大的 质量事故隐患。 进口：北美中温烧结瓷粉、日本高温烧结瓷粉均较成熟。 国产材料：I 类低 K 值瓷粉较成熟。 三巨电子科技公司均采用美国进口瓷粉设计制造 COG、X7R 类中高压 MLCC 产品， 低压产品选用日本进口瓷粉设计制造。
多层陶瓷片式电容
多层陶瓷片式电容1. 介绍多层陶瓷片式电容是一种常见的 passives 部件，用于各种电子设备中，如电源管理、通信设备、计算机和消费类电子产品等。
本文将详细探讨多层陶瓷片式电容的结构、工作原理、特点以及在不同应用中的优势。
2. 结构2.1 外观多层陶瓷片式电容通常由多个陶瓷层和金属电极组成，外观呈矩形或方形，容量范围从几皮法拉到几微法拉不等。
其尺寸一般小于传统的电解电容器。
2.2 材料陶瓷片式电容通常由高介电常数的陶瓷材料制成，如二氧化铁、二氧化钛等。
这些材料具有优异的绝缘性能和高温稳定性，能够满足各种应用的要求。
2.3 内部结构多层陶瓷片式电容的内部结构由交替排列的陶瓷层和金属电极组成。
陶瓷层可以看作是绝缘层，而金属电极用来引导电流。
电极通过多个孔穿过陶瓷层，形成电容器的结构。
3. 工作原理多层陶瓷片式电容的工作原理基于电介质的极化现象。
当电压施加在电容器的两个不同的端口上时，陶瓷材料中的电介质会极化，导致电荷在电容器内部的陶瓷层和金属电极之间移动。
这种电荷的分布在电压变化时发生变化，从而导致电容器存储和释放电荷的能力。
4. 特点多层陶瓷片式电容具有以下一些特点： 1. 高精度：制造过程精确，使得电容器能够达到较高的精度。
2. 高频特性：陶瓷片式电容的快速响应和低失真使其在高频电路中得到广泛应用。
3. 耐高温：陶瓷材料具有很好的高温稳定性，能够在高温环境下正常工作。
4. 无极性：与电解电容器不同，多层陶瓷片式电容没有极性限制，可以在电路中的任何方向连接。
5. 应用多层陶瓷片式电容由于其优异的性能，在各种电子设备中被广泛应用，主要包括以下几个方面： 1. 电源管理：多层陶瓷片式电容被用作稳压器和滤波器，用于稳定电源电压和滤除噪声。
2. 通信设备：多层陶瓷片式电容在无线通信中扮演重要角色，例如用于滤波、解调和射频调谐等。
3. 计算机：多层陶瓷片式电容被广泛应用于计算机内存模块、主板和硬盘驱动器等电路中。
多层片式陶瓷电容器(MLCC)应用注意事项
过量焊锡产生大的张力使得 电容器断裂
最大量
过量的焊锡
适量的焊锡
最小量
强度过低会引起焊接失败 焊锡不足 或使贴片电容器从P.C板上 剥离
4.5 手工烙铁焊 1) 选择合适的烙铁头 烙铁头温度因烙铁自身类型、P.C板的材料及焊盘尺寸不同而有所不同。 烙铁头温度愈高焊接速度就愈快，但其热冲击可能会导致贴片电容器破 裂。建议以下条件： 推荐烙铁焊条件： 手工焊接方法
MLCC应用注意事项
程志秋
厦门华信安电子科技有限公司
一. MLCC及其结构
1. 什么是MLCC？
MLCC----多层片式陶瓷电容器 (Multi-Layer Ceramic Chip Capacitor)
2. MLCC的结构
贴片电阻的结构
3. MLCC的结构特点
3.1 电气性能的特点
① 无引线结构，杂散电容小、精度高； ② 无引线结构，附加电感小、工作频率高； ③ 多层叠片结构，尺寸小、容量大。
0.3~0.5 0.6~0.8 0.9~1.2 2.0~2.4 2.0~2.4 3.1~3.7
0.35~0.45
4.1~4.8
0.6~0.8 0.7~0.9 1.0~1.2 1.0~1.2 1.2~1.4 1.2~1.4
0.4~0.6 0.6~0.8 0.9~1.2 1.1~1.5 1.9~2.5 2.4~3.2
PCB设计总原则
总的原则是在设计PCB Layout时，要考虑到在贴片、焊接、分板、 测试、装配、运输等各制程中MLCC尽可能受到较小的应力作用， 确保MLCC在使用过程中不会损坏。
什么是应力?
应力定义为“单位面积上所承受的附加内力”。
为了达到以上目的，在设计PCB时，必须注意以下几个方面： ① 焊盘尺寸 ② 禁止共用焊盘 ③ MLCC的排列方向
MLCC使用注意事项
去老化方法
使用方发现容量下偏时，首先应考虑电容器的老化特性。 预处理： •温度150℃保持1小时 •常温静放24~48小时内测量
返回
电压特性
电容器在不同的电压其容量不同，这称为电容器的
电压特性。
C0805Y5V1E106Z电压特性
NPO材质： 容量不随电压变化
返回
九、 MLCC使用注意事项
MLCC有易碎、易裂的特点；因此注意两个方面应力的 影响： 1、物理力冲击的注意方面：
运输、安装和焊接不能有碰撞 贴片安装支撑杆的作用 排板、折板时的考虑事项 焊锡应力的影响 手工焊时错误烙铁方向 2、热冲击影响：骤冷、骤热都会导致电容器内部破裂
X7R、Y5V材质 随施加电压不同容量不 同
电压特性
当ESR＜仪器内阻时， 仪器设定的电压没有 100%施加在A、B两 端。
正确方法： • 选用带有ALC功能的仪器，如HP4284、HP1630等 • 用示波器观察A、B两端的电压峰值，在重新设定仪器输出电压，
保证测量电压达到标准要求。
返回
耐久性和可靠性
原介质粉体材料 超细、高纯、液相合成（化学法） 介质厚度：7~ 15μm，D50：0.7 μm 介质厚度：2~ 6μm，D50：0.3μm 最新研究开发报能化印刷叠层技术 国际最先进Roll to Roll高精度成型印刷叠层方
容量超差
容量下偏 1.电容器的老化特性 2.电容器的电压特性
容量上偏 小容值电容经常出现“容量超上偏” 特别是20 pF以下
原因：可能是夹具的分布电容迭加造成的
本体出现裂痕
1.物理力造成的45度角的裂缝。 2.热冲击造成的弧形裂缝
爆炸烧焦
电容器的使用技巧与注意事项
电容器的使用技巧与注意事项电容器是电子电路中常见的元件之一，其作用是储存电荷和能量，调节电压，滤波和消除噪声等。
在使用电容器时，我们需要注意一些技巧和注意事项，以保证电路的正常运行和电容器的寿命。
本文将就电容器的使用技巧和注意事项进行探讨。
一、电容器的选择电容器的类型众多，包括电解电容器、陶瓷电容器、聚合物电容器等。
在选择电容器时，需根据具体的电路要求来决定。
例如，对于高频电路，应选择频率响应较好的陶瓷电容器或聚合物电容器；对于大容量需求的场合，电解电容器是一个不错的选择。
此外，还需考虑电容器的体积、工作电压和耐温等参数，以确保其适用于特定的应用场景。
二、电容器的安装安装电容器时，要注意极性，尤其是电解电容器。
电解电容器有正负极之分，如果接反极性，将导致电容器损坏或短路。
因此，在安装电解电容器时，应注意标识，确保正负极正确连接。
此外，还应注意避免电容器与周围元件的短路和碰撞。
三、电容器的存储和运输在存储和运输电容器时，应注意防潮、避免震动和高温情况。
如果电容器受潮或长时间暴露在高温环境中，可能导致电容器性能下降甚至故障。
因此，应将电容器存放在干燥通风的地方，避免震动和高温。
四、电容器的使用环境电容器的工作环境也需要注意。
对于一些对温度、湿度和尘埃要求较高的场合，应选用具有较好环境适应性的电容器。
例如，在汽车电子系统中，由于温度和震动等因素的存在，应使用具有耐温性和抗震性的电容器。
五、电容器的连接和布局在连接电容器时，应注意选择合适的引脚连接方式，以保证电容器与电路板之间的连接可靠。
引脚应焊接牢固，不得存在虚焊或接触不良的情况。
此外，在布局电容器时，应尽量减少电容器与高频电源线、传感器线等敏感线路的交叉和靠近，以避免互相干扰。
综上所述，电容器的使用技巧和注意事项对于电子电路的正常运行和电容器的寿命至关重要。
正确选择合适的电容器类型、注意安装、存储和运输、关注使用环境和合理连接布局，能够有效提高电路的稳定性和可靠性，延长电容器的使用寿命。
MLCC片式多层陶瓷电容器介绍
端電極漿料：
形成外電極
1.金屬粉 2. 電子玻璃 3. 溶劑 4.有機載體
16
MLCC介紹---產品技術趨勢
MLCC介紹---產品技術趨勢
2014年
2015年~
Miniaturization
0201 01005
008004
為應對0屏1屏2屏越來越薄的趨勢，通過降低單層厚度、增加堆疊層數來降低尺寸
MLCC簡介
1
講義大綱
➢ 常見電容器 ➢ 電容特性比較 ➢ MLCC介紹 ➢ DISC CAP&MLCC比較 ➢ MLCC發展趨勢 ➢ MLCC在終端產品上應用 ➢ 失效分析
2
電容器分類
3
電容特性比較
WV (VDC)
Al CAP優點：容量大,中高壓,便宜
缺點：尺寸大, 使用壽命短,
MLCC
頻率特性較差 電路應用： 對空間要求不高的電路中
終端產品：數碼相機(框)/
Tan-Cap優點：尺寸小，ESR低、壽命較長 缺點：容量相對E-Cap較小、電壓較低
鉭電容
(普通鉭電容&Polymer鉭電)
伺服器/電話/手機/ 打印機/E-BooK/電動 車/公交車/火車
電路應用：主要以儲能、濾波、穩壓功能 終端產品：NB,E-book，PDA，XDSL （對空間
環境條件
内部電極：Ni
取決於價格成本
介電材料：BaTiO3
取決於電容容值與溫度特性
MLCC介紹-基本結構(3)
NME Noble Metal Electrode
Sn
Ni
BME Base Metal Electrode
Ag Cu
PdAg or Pd
Ni
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
片式多层陶瓷电容器使用注意事项
一MLCC产品结构及外形尺寸
MLCC 结构示意图MLCC外形尺寸图
二多层片式陶瓷电容器分类
●Ⅰ类介质电容器(NP0温度补偿型)
电气性能参数稳定,随温度,电压,时间的变化率很小,适合使用在对稳定性要求较高的高频电路中。
采用特殊结构设计可以获得较低的ESR.其高”Q”值产品的Q值可以达到10000以上.
●Ⅱ类介质电容器
X7R:电气性能参数较稳定,随温度的变化其性能变化不很显著。
X7R属高K值电介质,可生产较高容量的电容器.适用于隔直,耦合,旁路的电路中。
Y5V:电气性能参数的稳定性较差,但可生产出更高容量的电容器。
适用于去偶电路和滤波电路
三 多层片式陶瓷电容器特性曲线
●静电容量──温度特性TC(Ⅰ类介质) ●静电容量──温度特性 (Ⅱ类介质)
●直流电压偏压特性 ●静电容量老化
●阻抗──频率 特性 (Ⅰ类介质) ●阻抗──频率 特性(Ⅱ类介质)
●阻抗──频率 特性 (高″Q ″) ●阻抗──频率 特性(Ⅱ类介质
)
四多层片式陶瓷电容器使用注意事项
备注
·综上所述均为标准条件的应用数据。
关于在特殊贴装条件下使用的产品，请与本公司洽询。
选择最佳的使用方法，才能保证组装以后的可靠性。
·上述数据均为典型值，并非保证数据。
以上信息仅供参考。
