大跨度后张法有粘结预应力框架梁侧向张拉施工工法

大跨度后张法有粘结预应力框架梁侧向张拉施工工法大跨度后张法有粘结预应力框架梁侧向张拉施工工法一、前言近年来，随着大跨度结构的建设需求增加，大跨度后张法有粘结预应力框架梁侧向张拉施工工法逐渐得到应用并发展。

该工法通过提前施加预应力，使结构在使用过程中具有更好的承载力和稳定性，适用于大跨度梁的施工，提高了工程质量和效率。

二、工法特点大跨度后张法有粘结预应力框架梁侧向张拉施工工法具有以下几个特点：1. 提高承载力：通过预应力的施加，梁体在使用过程中能够承受更大的荷载，提高了梁体的承载能力和刚度。

2. 稳定性较好：由于采用了有粘结预应力技术，梁体在使用过程中具有更好的稳定性，能够有效减小变形和开裂。

3. 施工周期短：相比传统施工方法，大跨度后张法有粘结预应力框架梁侧向张拉施工工法施工周期短，提高了工程进度和效率。

4. 施工一次完成：该工法能够实现一次成型施工，不需要多次浇筑和粘贴，节省了施工时间和成本。

三、适应范围大跨度后张法有粘结预应力框架梁侧向张拉施工工法适用于大跨度框架梁的施工，尤其适用于大型桥梁、高速公路、铁路等工程中。

四、工艺原理该工法的施工工艺基于以下几个原理：1. 合理的施工工法与实际工程之间的联系：根据实际工程需求，结合工程要求和设计方案，制定施工工艺。

2. 技术措施的采取：在施工过程中，采用适当的技术措施，如预埋钢束、张拉泵浆、锚固技术等，保证施工的顺利进行和质量达标。

五、施工工艺大跨度后张法有粘结预应力框架梁侧向张拉施工工法的施工过程主要分为以下几个阶段：1. 基础施工：包括基础的浇筑和固定，确保基础牢固和稳定。

2. 模板制作：根据设计要求和结构形式，制作合适的模板。

3. 钢筋布置：根据设计要求，将钢筋按照规定的位置和形式进行布置。

4.预埋支架安装：将预埋支架按照设计要求安装在模板内。

5.管道铺设：铺设泵浆管道和张拉管道，保证张拉作业的顺利进行。

6. 预应力张拉：使用张拉机械对预应力钢束进行张拉，使梁体产生预应力。

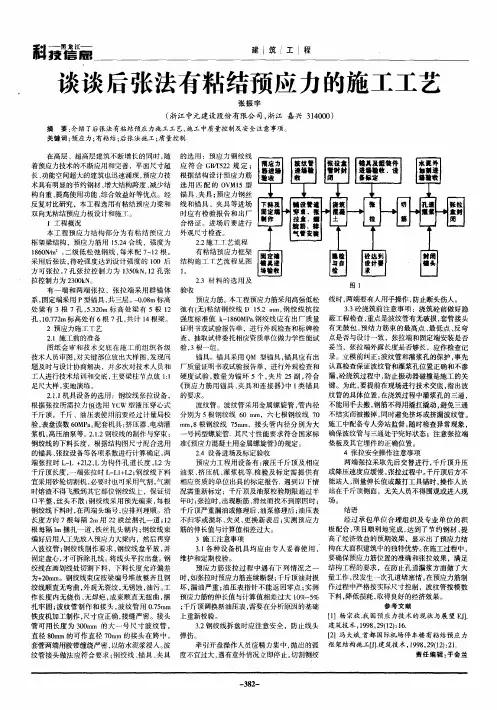

谈谈后张法有粘结预应力的施工工艺

科
建筑工程ｆｆｆ
张振字
谈谈后张法有粘结预应力的施工工艺
（浙江中元建设股份有限公司，江嘉兴３４０）浙１００
摘要：介绍了后张法有粘结预应力施工工艺、施工中质量控制及安全注意事项。关键词：预应力；有粘结；张法施工；后质量控制
锚具。锚具采用Ｑ型锚具，Ｍ锚具应有出厂质量证明书或试验报告单，进行外观检查和硬度试验，数量为锚环５，片２，个夹５副符合《预应力筋用锚具、夹具和连接器》Ｉ中类锚具的要求。波纹管。波纹管采用金属螺旋管，内径管分别为５根钢绞线６ｍ，０ｍ六七根钢绞线７０ｍ８根钢绞线７ｍｍ，５ｍ，接头管内径分别为大号同型螺旋管．其尺寸性能要求符合国家标准《预应力混凝土用金属螺旋管》的规定。２４设备进场及标定验收．预应力工程用设备有：液压千斤顶及相应油泵、挤压机、灌浆机等．检验及标定需提供有相应资质的单位出具的标定报告．遇到以下情况需重新标定：千斤顶及油泵校验期限超过半年时；张拉时，出现断筋、滑丝而找不到原因时；结语千斤顶严重漏油或修理后、油泵修理后；油压表不归零或损坏、失灵，更换新表后；实测预应力经过承包单位合理组织及专业单位的积筋的伸长值与计算值相差过大。极配合，目顺利地完成，到了节约钢材、项达提高了经济效益的预期效果，显示出了预应力结３施工注意事项在施工过程中，３１．各种设备机具均应由专人妥善使用，构在大面积建筑中的独特优势。维护和定期校验。要确保预应力筋位置的准确和张拉效果，满足在防止孔道漏浆方面做了大预应力筋张拉过程中遇有下列情况之一结构工程的要求，时，如张拉时预应力筋连续断裂；千斤顶油封损量工作，没发生一次孔道堵塞情。在预应力筋制坏，漏油严重；油压表指针不能返回零点；实测作过程中严格按实际尺寸控制，波纹管按模数降低损耗，取得良好的经济效果。预应力筋的伸长值与计算值相差过大１％～％下料，０５

有粘结后张法预应力混凝土的施工流程

有粘结后张法预应力混凝土的施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!有粘结后张法预应力混凝土的施工流程详解有粘结后张法预应力混凝土是一种常见的建筑施工技术，主要用于提高混凝土结构的承载能力和耐久性。

后张法有粘结与无粘结预应力砼工程的施工比较

二、预应力筋的铺设（一）无粘结预应力筋预应力筋在梁内非预应力筋骨架绑扎完毕再穿，在非预应力钢筋较密集的部位，预应力筋和非预应力筋穿插进行。无粘结预应力筋的铺设时，在最高点、最低点和反弯点均进行支吊，在最高点、最低点分别与非预应力上、下筋绑扎
波纹管安装就位过程中，尽量避免反复弯曲和在其附近进行电焊操作，以防管壁破裂。在铺设施工过程中，如发现破损应及时用粘胶带缠裹严密。波纹管安装好后应检查其位置，曲线形状是否符合要求，波纹管的固定是否牢靠，接头是否完好，管壁有无破损等。垂直偏差小于± ２０ｍｍ．水平偏差在１０００ｍｍ范围内小于± ２０ｍｍ。在已分段的梁两端及跨中设置灌浆孔及排气孔，孔距１１ｍ，灌浆孔或排气孔设置在锚具处，孔径根据纲绞线的根数确定大小。排气孔的设置要保证水泥浆充满孔道，灌浆孔或排气孔在支座处设在孔道上
一线技术
后张法有粘结与无粘结预应力砼工程的施工比较
文⊙ 戴振海（广东三穗建筑工程有限公司）
摘要：后张法有粘结与无粘结预应力砼工程的施工，既有相同之处，也有一定的差别。通过本文所述工程的施工比较，我们更清晰了两种后张法预应力砼工程的差异。关键词：后张法；有粘结；无粘结；预应力砼工程；施工比较广州（新）白云国际机场航站楼东、西高架连廊和连接楼及指廊上部土建工程，建筑面积１９９５５８ｍ２，除高架连廊为钢结构外，连接楼及指廊为后张法预应力砼框架结构，首层以上框架主梁采用有粘结预应力，次梁采用无粘结预应力砼。设计要求张拉端采用夹片锚具，固定端采用挤压锚具（握裹式），张拉时砼的强度必须达到设计砼强度等级的７５％以上。一、施工工艺流程后张法有粘结预应力砼梁施工工艺流程如图１。后张法无粘结预应力砼梁工程的施工与有粘结预应力砼梁的张拉工艺基本相同，施工操作工艺比有粘结砼施工简单，其无需灌浆，更易于操作。施工工艺流程如图２。固定，梁中反弯点用不小于φ １０的钢筋焊接在梁箍筋上进行支撑，见图３。集束配置多根预应力筋时，各根筋保持平行走向，不得相互扭放。在铺设预应力筋之前应仔细检查外皮有无破损，如出现破损用水密性胶带进行缠绕修补，胶带搭接宽度不小于胶带宽度的１／２。侧，在跨中低点处设在下侧。灌浆孔的做法是在波纹管上开口，用带嘴的塑料弧形压板与海绵垫片覆盖并用铁丝扎牢，再接增强塑料管（外径２０ｍｍ，内径１６ｍｍ），见图６。

后张法有粘结预应力工程施工工艺【精选文档】

22 后张法有粘结预应力工程施工工艺22。

1 一般规定22。

1.1 本章适用于一般工业及民用建筑现场后张法有粘结预应力工程施工,桥梁、水池、筒仓等后张法有粘结预应力工程施工也可参照执行.22。

1.2 预应力工程施工应由具有专项资质及相应等级的队伍承担。

22.1.3预应力筋的质量、品种、规格必须符合设计要求及现行国家相关标准《预应力混凝土用钢丝》GB/T5223、《预应力混凝土用钢绞线》GB/T5224等的规定。

22。

1。

4 预应力筋用锚具、夹具和连接器应按设计要求采用，其性能应符合现行国家标准《预应力筋用锚具、夹具和连接器》GB/T14370等的规定.22.1。

5 预应力混凝土用金属螺旋管的尺寸和性能应符合现行国家标准《预应力混凝土用金属螺旋管》JG/T3013的规定.22。

1。

6 预应力筋预留孔道的规格、数量、位置和形状应符合设计要求及有关规定.22.1。

7 预应力筋张拉时,混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方体抗压强度标准值的75％。

22.1.8 预应力筋的张拉力、张拉顺序及张拉工艺应符合设计及施工技术方案的要求，并应符合下列规定：1）当施工需要超张拉时,最大张拉应力不应大于国家现行标准《混凝土结构设计规范》GB50010的规定;2）张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；3）当预应力筋逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态，同时应考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响确定张拉力；4）当采用应力控制方法张拉时，应校核预应力筋的伸长值。

实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。

22。

1.9 预应力筋张拉后应及时进行孔道灌浆,孔道内水泥浆应饱满、密实。

22。

1。

10 孔道灌浆用水泥应采用普通硅酸盐水泥，其质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB1 75的规定，所用外加剂的质量应符合现行国家标准《混凝土外加剂》GB8076、《混凝土外加剂应用技术规范》GB501 19等和有关环保的规定.22.1.11 锚具的封闭保护应采取防止锚具腐蚀和遭受机械损伤的有效措施。

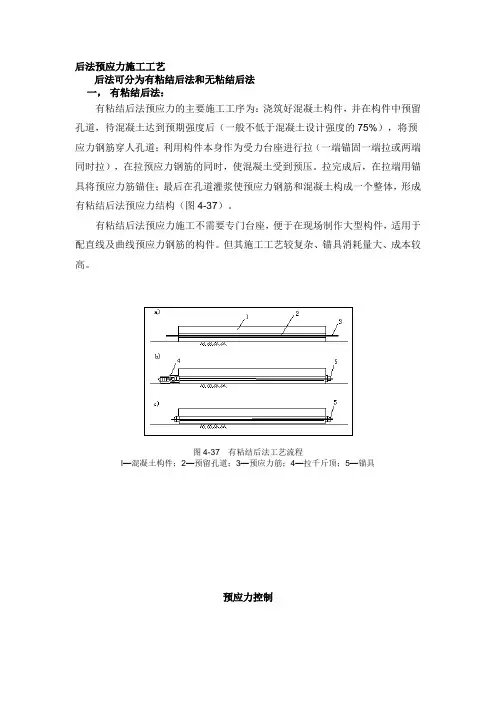

后张法预应力施工工艺标准

后法预应力施工工艺后法可分为有粘结后法和无粘结后法一，有粘结后法：有粘结后法预应力的主要施工工序为：浇筑好混凝土构件，并在构件中预留孔道，待混凝土达到预期强度后（一般不低于混凝土设计强度的75%），将预应力钢筋穿人孔道；利用构件本身作为受力台座进行拉（一端锚固一端拉或两端同时拉），在拉预应力钢筋的同时，使混凝土受到预压。

拉完成后，在拉端用锚具将预应力筋锚住；最后在孔道灌浆使预应力钢筋和混凝土构成一个整体，形成有粘结后法预应力结构（图4-37）。

有粘结后法预应力施工不需要专门台座，便于在现场制作大型构件，适用于配直线及曲线预应力钢筋的构件。

但其施工工艺较复杂、锚具消耗量大、成本较高。

图4-37 有粘结后法工艺流程l—混凝土构件；2—预留孔道；3—预应力筋；4—拉千斤顶；5—锚具预应力控制在预应力混凝土在施工中引起预应力损失的原因很多，产生的时间也先后不一。

在进行预应力筋的应力计算与施工时，一般应考虑由下列因素引起的预应力损失，即：①锚具变形、预应力筋缩和分块拼装构件接缝压密引起的应力损失σi1 ；②预应力筋与孔道壁之间摩擦引起的应力损失σi2；③混凝土加热养护时，预应力筋和拉台座之间温差引起的应力损失σi3 ；④预应力筋松弛引起的应力损失σi4；⑤混凝土收缩和徐变引起的应力损失σi5；⑥环形结构中螺旋式预应力筋对混凝土的局部挤压引起的应力损失σi6；⑦混凝土弹性压缩引起的应力损失σi7。

后法施工中对以上第 2 、 3 、 4 、7 项预应力筋损失在拉时应予以注意。

（ 1 ）钢筋松弛引起的应力损失仍采用拉程序控制。

后法预应力筋的拉程序，与所采用的锚具种类有关，拉程序一般与先法相同。

（ 2 ）对配有多根预应力筋的构件，应分批、对称地进行拉。

对称拉是为避免拉时构件截面呈过大的偏心受压状态。

分批拉，要考虑后批预应力筋拉时产生的混凝土弹性压缩，会对先批拉的预应力筋的拉应力产生影响。

为此先批拉的预应力筋的拉应力应增加α E σ pc ：(4-12)式中 E s 一一预应力筋的弹性模量；E c 一一混凝土的弹性模量；σ pc 一一拉后批预应力筋时，对已拉的预应力筋重心处混凝土产生的法向应力；σ con 一一拉控制应力；σ l 1 一一预应力筋的第一批应力损失（包括锚具变形和摩擦损失）；A p 一一后批拉的预应力筋的截面积；A n 一一构件混凝土的净截面面积（包括构件钢筋的折算面积）。

后张法施工

后张法施工4.4 后张法施工一、后张法施工工艺流程：后张法施工分为有粘结后张法施工和无粘结预应力结构施工。

有粘结后张法施工：先浇筑好混凝土构件，并在构件中预留孔道；待混凝土强度达到设计规定的数值后，在孔道内穿入预应力筋进行张拉并加以锚固，最后进行孔道灌浆。

张拉力由锚具传给混凝土构件，并使之产生预压应力。

有粘结后张法施工顺序简图如图4-18所示。

图4-18 有粘结后张法施工顺序简图1-混凝土构件；2-预留孔道；3-预应力筋；4-张拉千斤顶；5-锚具后张法施工不需要台座设备，大型构件可分块制作，运到现场进行拼装，利用预应力筋连成整体。

施工灵活性较大，适用于现场预制或工厂预制块表达场拼装的大中型预应力构件、特种结构和构筑物等。

但施工工序较多，且锚具不能重复使用，耗钢量比先张法大。

二、后张法张拉设备后张法的张拉设备要紧包括锚具和张拉千斤顶。

1.锚具锚具是后张法结构或构件中保持预应力筋的张拉力，并将其传递到混凝土上的永久性锚固装置；是结构或构件的重要组成部分，是保证预应力值和结构安全的关键，故应尺寸准确，有足够的强度和刚度，工作可靠，构造简单，施工方便，预应力缺失小，成本低廉。

锚具按其锚固方式不同可分为支承式锚具、锥塞式锚具、夹片式锚具和握裹式锚具。

（1）支承式锚具1）螺母锚具。

螺母锚具由螺丝端杆、螺母及垫板组成（图4-19），适用于锚固直径18～36mm的冷拉HRB335、HRB400级钢筋。

此锚具也可作先张法夹具使用。

（a）螺母锚具；（b）螺丝端杆；（c）螺母；(d)垫板图4-19 螺母锚具2）镦头锚具。

用于单根粗钢筋的镦头锚具一样直截了当在预应力筋端部热镦、冷镦或锻打成型。

镦头锚具也适用于锚固多根钢丝束。

钢丝束镦头锚具分为A型和B型。

A型由锚环和螺母组成，可用于张拉；B型为锚板，用于固定端。

钢丝束镦头锚具构造如图4-20所示。

（a）张拉端锚具（A型）（b）固定端锚具（B型）图4-20 钢丝束镦头锚具1-锚环；2-螺母；3-锚板；4-钢丝束3）精轧螺纹钢筋锚具。

后张法有粘结预应力工程工艺标准

11后张法有粘结预应力工程施工工艺标准FJEJ/QB020111-200411.1适用范围本工艺标准适用于房屋建筑工程的现场有粘结预应力混凝土后张法张拉施工。

11.2编制参考依据11.2.1《混凝土结构工程施工质量验收规范》GB50204-200211.2.2《预应力筋用锚具、量具和连接器》GB/T14370-200011.2.3《预应力用锚具、夹具和连接器应用技术规程》JGJ85-200211.2.4《预应力混凝土用钢绞线》GB/T5224-200311.2.5《预应力混凝土用钢丝》GB/5223-200211.2.6《预应力混凝土用液压千斤顶》JG/T5028-199311.2.7《预应力用电动油泵》JG/T5029-199311.2.8《预应力用钢筋、钢丝液压墩头器》JG/T5030-199311.2.9《预应力混凝土用金属螺旋管》JG/T3013-199411.3施工准备11.3.1技术准备1预应力混凝土结构施工前，应根据设计图纸，编制预应力施工方案。

2预应力筋、锚具、螺旋管、水泥等主材的验收及复验。

3具备预应力筋的张拉顺序、初始拉力、超张拉控制拉力及其对应的施工油压值、预应力筋相对张拉伸长值允许范围的参数已确定；4灌浆用水泥浆以及封端混凝土的配合比已经试验确定；5施工前应根据预应力施工方案要求对班组进行针对性施工交底。

1预应力筋预应力用钢绞线、钢丝的品种、规格、直径，必须符合设计要求及《预应力混凝土用钢绞线》、《预应力混凝土用钢丝》的规定。

2锚具、夹具、连接器应按设计要求采用，其性能应符合国家标准《预应力筋用锚具、夹具和连接器》的规定。

表11.3-1常用有粘结预应力筋锚具3灌浆用水泥及外加剂应采用普通硅酸盐水泥，不宜低于32.5等级。

外加剂中严禁含有氯化物。

检查数量：按进场批次和产品的抽样检验方案确定。

检验内容：产品合格证、出厂检验报告和进场复验报告。

4预应力用螺旋管其规格应按设计图纸要求采用，其尺寸和性能应符合国家现行标准《预应力混凝土用金属螺旋管》等的规定。

探究后张有粘结预应力混凝土梁施工技术

探究后张有粘结预应力混凝土梁施工技术摘要：后张有粘结预应力混凝土施工技术在大空间、大跨度施工过程中被广泛的应用，该技术可以解决大跨度混凝土工程中的抗裂和挠度的问题。

对工程质量和施工工艺的控制有效的解决了构件的界面尺寸和钢筋的用量的问题，从而大大降低了施工成本，提高了结构的使用空间。

后张有粘结预应力混凝土技术在混凝土施工中一般作为施工人员的技术参考。

关键词：施工技术；后张有粘结预应力；预应力：后张法后张法的施工顺序是：制作混凝土构件→混凝土构件中预留有相应的张拉孔道→当构件的混凝土强度达到设计的规定值和具体的要求时→穿插预应力筋并进行张拉→当张拉强度达到标准时进行孔道灌浆。

由于该过程具有节省原料（不需要台座设备）、灵活性比较大等优点，所以此过程被广泛的应用于各个施工阶段。

1后张法中有粘结预应力混凝土施工技术的优点有粘结预应力混凝土的施工工艺是在先浇混凝土构件时，在放置预应力筋的位置处预留孔道，待混凝土强度达到设计强度的75%以上，再张拉钢筋束，这种方法能使钢筋混凝土连结为整体，保证了构件的整体性，它的传力途径是依靠锚具阻止钢筋的弹性回弹，构件利用回弹力使截面混凝土获得预加应力。

①后张法有粘结预应力混凝土施工技术在多层大面积楼盖施工中，能够提高结构的整体性和结构的刚度，简化了梁板的施工工艺，加快施工技术，降低了工程的造价，由于它的诸多优点，所以该工程被广泛的应用到各个施工过程中。

②在现今高层和超高层施工过程中采用后张法有粘结预应力混凝土施工技术可以节省材料从而降低造价。

因为此方法可以保证结构有足够的空间，并且还能降低层高，节约工程的成本，从而还降低整个建筑物的高度。

③该工艺能够提供了灵活的使用空间，减少了材料的用量，这也是有粘结预应力钢筋混凝土技术的优点，而且此工艺在施工过程中，能够为发展大开间、大跨度的楼盖体系的发展创造了条件。

④在有粘结筋中其形状与外荷载弯矩图相适，应在曲线配置的条件下可以充分发挥其预应力筋的强度。

22-后张法施工(有粘结预应力)

•（1）钢管抽芯法
•
用于留设直线孔道
•（2）胶管抽芯法 • 有布胶管和钢丝网胶管，可留直线孔道和曲线孔道 •（3）预埋波纹管法
胶管的封端处理
胶管与阀门连接
• 分为金属波纹管和塑料波纹管，留直线孔道和曲线孔道。无需抽出即可成孔
后张法施工

有粘结预应力施工工艺
•
2．预应力筋张拉
张拉预应力筋时，构件混凝土的强度应按设计规定，如设计无规定则不宜低于混凝土标准强度的75%。
后张法施工
后张法先制作构件→预留孔道→混凝土强度达标→在孔道内穿入预应力筋进行张拉→ 锚具将预应力筋锚固→进行孔道灌浆锚具：锚固预应力筋、传递预应力适用范围大型构件的制作、或结构的现场施工，亦可作为一种预制构件的拼装手段。特点:直接在构件上张拉预应力筋、不需台座；工序多、工艺复杂；
逐层加大超张拉的办法来弥补该预应力损失但底层超张拉值不宜比顶层张拉力大5后张法施工4预应力筋与预留孔孔壁摩擦会引起的应力损失钢管抽芯法埋波纹管法长度24一端张拉多根筋时张拉端设在结构两端长度24直孔曲线孔两端张拉一端锚固后另一端补足再锚固长度30一端张拉长度30直孔曲线孔两端张拉后张法施工3
• 知识点22 后张法施工（有粘结预应力）

•
有粘结预应力施工工艺
1．构件的孔道留设位置准确；内壁光滑；端部预埋钢板垂直于孔道轴线（中心线）；
要求：
直径、长度、形状满足设计要求（直径与锚具及筋有关）；
在设计规定位置留设灌浆孔（两端和中间每隔12m ）直径20 mm，并在构件两端各设一个排气孔。
后张法施工
1．构件的孔道留设
钢管抽芯法
胶管抽芯法
埋波纹管法

后张法有粘结预应力钢筋砼梁施工工艺

后张法有粘结预应力钢筋砼梁施工工艺一。

工法特点本工法的特点主要是:一是本工法所推荐的施工方法内容具体、操作性强，工艺先进；二是结合砼梁施工特点，研究总结出能够避免产生屋面板预留施工缝，保证砼整体受力性良好，提高工作效率，采用屋面板、框架梁以及预应力梁砼同时浇筑,一次成型的施工方法。

二.适用范围该工法适用于工业厂房、影剧院、体育馆等屋面大跨度梁砼施工.三.工艺原理砼梁使用高效预应力钢绞线作为受力筋，同时又配置非预应力筋,使结构构件的截面尺寸减小，自重减轻，节约了材料,提高结构的抗变形能力。

后张法施工是在浇筑砼构件时,预留孔道放置预应力筋,待砼达到一定强度后,张拉预应力筋，之后张拉端进行封锚，预应力筋承受的张拉力通过封锚传递给砼构件,最后进行孔道灌浆,产生粘结，使砼产生预压应力.四。

施工工艺流程及操作要点1。

工艺流程图（见下图）2.孔道留设梁采用有粘预应力混凝土结构，需留设灌浆孔道和排气孔。

在距梁端2米处各留孔道一个。

留置方法为在梁中每根波纹管上开洞,覆盖海棉垫和塑料弧形压板并与波纹管扎牢，再用增强塑料管插在弧形压板的接口上，且伸出构件顶面不小于500㎜。

3.预应力筋安装⑴.预应力筋经复验合格后即可下料。

钢筋下料计算长度如下：式中:L -——下料长度；l—-- 构件中预应力筋长度a --- 锚具和垫板厚度；b -——张拉端预留量本工程预应力梁（YL-1）下料长度不小于23。

5米⑵.下料同时，应做好编号、并完成固定端挤压锚具制作工序.⑶.铺放马凳筋，梁板底筋铺放好后，按钢绞线的矢高严格布放马凳,间距按设计要求，并用铁丝扎牢.⑷。

预应力筋铺设位置祥见施工图。

⑸.铺筋顺序梁筋：梁非预应力筋-—梁预应力筋⑹。

矢高的确定及控制方法本工程中预应力筋为曲线布筋，预应力筋矢高的确定及控制方法如下:按设计要求铺设预应力筋的定位马凳筋。

定位马凳与波纹管交叉点用焊接焊固，以确保波纹管中心的矢高和线型,避免浇筑混凝土时波纹管中心矢高降低偏移变位。

现浇混凝土后张法有粘结预应力施工工法

现浇混凝土后张法有粘结预应力施工工法前言在现代工程中，现浇混凝土技术已经成为基础建设中的一项重要工艺。

预应力施工工法可以在混凝土早期应力状态下对混凝土进行预加重，提高其抗弯、抗压、抗剪等力学性能。

然而在现浇混凝土施工中，我们常常面临着混凝土失去预应力的困境。

这时，我们就需要使用后张法有粘结预应力施工工法来解决这一问题。

后张法有粘结预应力施工工法后张法有粘结预应力施工工法是在预应力混凝土量测时，将张拉钢筋的锚固点与混凝土现场一起进行灰口和密实浇筑，待混凝土新拌浇注均匀后，同时进行施力复测和张拉，使混凝土表面处于缠绕状态下。

整个过程称为现浇混凝土后张法有粘结预应力施工工法。

后张法有粘结预应力施工工法技术的关键是混凝土和张拉筋之间的粘结效果。

如果该效果不好，会影响混凝土的性能和安全性。

因此，应根据土质条件、搅拌码头性质和浇注工艺来合理地确定混凝土配合比并掌握施工技术，以确保混凝土与钢筋之间的良好粘结。

建议使用强度等级大于C55的混凝土。

后张法有粘结预应力施工工法的施工流程后张法有粘结预应力施工工法的施工流程如下：第一步：设计和计算在施工前，应根据预应力混凝土桥梁的具体情况和使用要求，确定桥梁的设计和计算参数。

包括桥梁的长度、跨度、荷载和预应力筋的数量和布局。

第二步：锚固件的制作在制作锚固件的时候，应根据设计要求，布置预应力筋的位置和数量，确定锚固件的形式和规格，并根据锚固件制作标准进行制作。

第三步：混凝土的浇筑和成型混凝土的浇筑和成型需要遵循相关的规范和标准，浇筑前应根据现场施工情况进行配料、搅拌和运输，并掌握好浇筑的速度和层数。

第四步：混凝土成型后的张拉待混凝土成型后，我们需要使用张拉机进行张拉。

具体步骤是，按照设计的预应力筋数量和布局，将张拉钢筋的锚固点设置在混凝土中，并将钢筋张紧至预设的张力值。

第五步：施工结束当混凝土表面已经缠绕完成，且相应的张力已经得到控制和调整后，完成张拉后可以停止工作了。

后张法预应力(有粘结)施工技术的探讨

的位置留出相应孔道，混凝土强度值达到设计规待
定的数值后，人预应力筋并施加预应力，后进穿最行孔道灌浆，张拉力由锚具传给混凝土构件使之产
生预应力。２后张法预应力混凝土的施工及制作．
到型钢、、、等各种结构材料，用以处理结砖石木并
五、束语结
点保持在同一水平高度上，以避免视差。数时，读要迅速准确，勿使头、手或灯头接近温度计下端。到找
温度计水银柱顶点后，先读小数，读大数，录后后记
加强对混凝土的保温材料的保护，各施工班组
料，工工艺，工方法进行了总结分析，施施以供同行借鉴。
【关键词】后张法
预应力施工
１．引言
中，张法是先制作构件（块体）并在预应力筋后或，
目前预应力混凝土已成为国内外土建工程最
主要的一种结构材料，而且预应力技术已扩大应用
度的统一。
样制作试件，每次取样应同时制作３试件。ｌ组组在
参考文献：
２￣标准条件下养护至２ｄ压，０Ｃ８试得强度；组与构１
件在同条件下养护，在混凝土温度降至０Ｉ（Ｃ时负温Ｃ
［］筑工
穿预应力筋
张拉机具由专职人员保管、操作、使用。张拉前
将张拉设备送权威单位进行标定，定每台千斤顶确

1.15-有粘结后张法预应力砼施工工艺

有粘结后张法预应力混凝土施工工艺标准1适用范围本工艺标准适用于一般工业与民用建筑现场后张法有粘结预应力混凝土结构工程施工。

2施工准备2.1材料:2.1.1 预应力筋:宜采用的预应力筋有高强钢丝、钢绞线，也可采用热处理钢筋等，其品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书和进场复试报告。

2.1.2 预应力筋的锚具、夹具和连接器:常用的有锥形锚、镦头锚、钢筋螺纹锚具、OVM锚具等应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按《混凝土结构工程施工质量验收规范》（GB50204—2002）的规定进行外观质量验收、硬度检验和组装件的静载试验。

（对于一般工程的锚具进场验收，其静载试验也可由锚具生产厂提供试验报告）2.1.3 金属螺旋管：预应力混凝土用金属螺旋管的尺寸和性能应符合国家现行标准和设计要求。

应有产品合格证、出厂检验报告和进场复试报告。

灌浆用的水泥不得低于32.5级、普通硅酸盐水泥应有可靠的质量依据。

2.2 主要机具有：液压拉伸机、电动高压油泵、压力表、灌浆机具、钢丝液压镦头器、试模等。

2.3 作业条件2.3.1 熟悉图纸，根据设计要求确定预应力筋孔道成型的方法。

并进行技术交底。

2.3.2 施加预应力的拉伸机已经过配套校验并有记录。

压力表已经过校验并在规定的检验周期内。

张拉前试车检查张拉机具与设备是否正常、可靠，灌浆机具准备就绪。

2.3.3 灌浆用水泥浆（或砂浆）的配合比以及封端混凝土的配合比已经试验确定。

2.3.4 张拉的两端应有安全防护措施。

2.3.5 将预应力筋的张拉吨位与相应的压力表指针读数、钢筋计算伸长值写在牌上，并挂在明显位置处，以便操作时观察掌握。

2.4 作业人员：钢筋工、焊工、水泥工、机械操作工等工种，焊工和机械工应持证上岗，焊工合格证应在有效期限内。

3 操作工艺3.1 工艺流程：3.2操作细则3.2.1安装底模和非予应力筋3.2.2 按设计要求规定，各种孔道成型方法的工艺要点：3.2.2.1 钢管抽心法：主要用于直线孔道，钢管用钢筋井字架固定位置，并与钢筋骨架扎牢，钢管接头用套管连接，砼浇注时每隔一定时间转动钢管一次。

后张法有粘结预应力施工工艺

后张法有粘结预应力施工工艺1 施工工艺下料→布管→穿筋→安锚具→张拉→灌浆→切筋2 施工要点⑴预应力筋的下料长度，应由计算确定。

计算时应考虑下列因素：结构的孔道长度、锚夹具厚度、千斤顶长度、弹性回缩值和张拉身长值等。

1)钢丝下料与编束:消除应力钢丝放开后是直的，可直接下料。

钢丝下料时如发现钢丝表面有机械损伤，应随时剔除。

采用镦头锚具时，钢丝的等长要求较严。

同束钢丝下料长度的相对差值（指同束最长与最短钢丝之差）不应大于L/5000，且不得大于5mm（L—钢丝下料长度）。

为了达到这一要求，钢丝下料可用钢管限位法或用牵引索状态下进行。

钢管固定在木板上，钢管内径比钢丝直径大3～5mm，钢丝穿过钢管至另一端角铁限位器时，用DL10型冷镦器的切断装置切断。

限位器与切断器切口的距离，即为钢丝的下料长度。

为保证钢丝束两端钢丝的排列顺序一致，穿束与张拉时不致紊乱，每束钢丝都必须进行编束。

随着所用锚具形式不同，编束方法也有差异。

采用镦头锚具时，根据钢丝分圈布置的特点，首先将内圈和外圈钢丝分别用铁丝顺序编扎，然后将内圈钢丝放在外圈钢丝内扎牢。

为了简化钢丝编束，钢丝一端可直接穿入锚环，另一端距端部约20cm处编束，以便穿锚板时钢丝不紊乱。

钢丝束的中间部分可根据长度适当编扎几道。

采用钢质锥形锚具时，钢丝编束可分为空心束和实心束两种，但都需要圆盘梳理顺钢丝，并在距钢丝端部5～10cm处编扎一道，使张拉分丝时不致紊乱。

采用空心束时，每隔1.5m放一个弹簧衬圈。

其优点是束内空心，灌浆时每根钢丝都被水泥浆包裹，钢丝束的握裹力好，但钢丝束外径大，穿束困难，钢丝受力也不匀。

采用实心束可简化工艺，减少孔道摩擦损失。

为了检查实心束的灌浆效果，在灌浆后凿开孔道，发现水泥浆较饱满，钢丝未裸露，同时试验结果表明实心束的握裹力也是足够的。

2)钢绞线下料与编束:钢绞线的盘重、卷小、弹力大，为了防止在下料过程中钢绞线紊乱或弹出伤人，事先应制作一个简易铁笼。

后张法预应力混凝土施工工艺流程

后张法预应力混凝土施工工艺流程后张法预应力混凝土施工工艺是一种现代化的混凝土施工技术，能够有效地增强混凝土的抗拉能力，在工程建设上得到了广泛应用。

下面我们就来详细了解一下后张法预应力混凝土施工工艺流程。

1.材料准备：在施工现场，首先需要准备相关的材料。

这些材料包括预应力钢束、钢筋、混凝土、延伸器、千斤顶、应力锚具等。

2.钢束的张拉：将预应力钢束布置于混凝土模板内，并按照设计要求进行张拉。

此时需要使用延伸器，将钢束张紧，达到预先设定的张力值。

3.预制构件的制作：在预制构件生产车间，按照施工图纸和设计要求，制作预制构件。

预制构件需要在预应力钢束张拉后，进行加固，确保混凝土与钢筋之间的粘结性能。

4.浇筑混凝土：将预制构件放置于模板内，然后进行混凝土浇筑。

在混凝土浇筑过程中，需要对混凝土进行振捣，确保混凝土密实、均匀。

5.混凝土养护：在混凝土浇筑完成后，需要对混凝土进行养护。

养护过程中，需要保持混凝土湿润状态，控制混凝土的温度和湿度。

6.切割钢束：当混凝土强度达到设计要求时，需要对预应力钢束进行切割。

切割后，预应力钢束产生拉力，将混凝土受到压缩，增强混凝土的强度和抗拉能力。

7.安装应力锚具：在钢束切割后，需要安装应力锚具。

安装应力锚具的过程需要按照安装要求进行，确保锚具的紧固牢固，防止锚母松动。

8.脱模和质量检查：当混凝土强度达到设计要求，预应力钢束切割和应力锚具安装完成后，可以进行脱模。

此时需要对混凝土进行质量检查，确保混凝土的质量达到设计要求。

通过上述流程，后张法预应力混凝土施工工艺就完成了。

这种施工工艺能够有效地提高混凝土的强度和抗拉能力，主要应用于桥梁、高层建筑、水利工程等大型工程建设中。

在施工过程中，需要严格按照施工要求进行操作，确保施工质量达到最优化程度。
