包络检波器设计书

《通信电子线路》课程设计说明书包络检波器学院：电气与信息工程学院学生：磊指导教师：欣职称/学位实验师专业：通信工程班级：通信1302班学号： 1330440253完成时间： 2015-12-31工学院通信电子线路课程设计课题任务书学院：电气与信息工程学院专业：通信工程摘要调幅波的解调即是从调幅信号中取出调制信号的过程，通常称为检波。

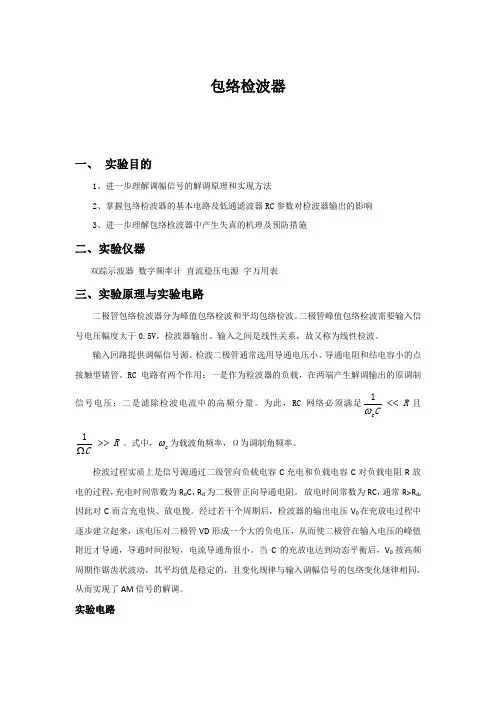

检波广义的检波通常称为解调，是调制的逆过程，即从已调波提取调制信号的过程。

对调幅波来说是从它的振幅变化提取调制信号的过程；对调频波是从它的频率变化提取调制信号的过程；对调相波是从它的相位变化提取调制信号的过程。

工程实际中，有一类信号叫做调幅波信号，这是一种用低频信号控制高频信号幅度的特殊信号。

为了把低频信号取出来，需要专门的电路，叫做检波电路。

使用二极管可以组成最简单的调幅波检波电路。

调幅波解调方法有二极管包络检波器、同步检波器。

目前应用最广的是二极管包络检波器，不论哪种振幅调制信号，都可采用相乘器和低通滤波器组成的同步检波电路进行解调。

但是，普通调幅信号来说，它的载波分量被抑制掉，可以直接利用非线性器件实现相乘作用，得到所需的解调电压，而不必另加同步信号，通常将这种振幅检波器称为包络。

关键词：调幅波；低频信号；振幅检波目录1 绪论 02 包络检波器设计原理 (1)2.1原理框图 (1)2.2原理电路 (2)2.3工作原理分析 (2)2.4 峰值包络检波器的输出电路 (4)2.5 电压传输系数 (4)2.6检波器的惰性失真 (5)2.7检波器的底部切割失真 (6)3包络检波器电路设计 (7)4调试 (8)4.1 AM发射机实验 (8)4.2 AM接收机实验 (9)参考文献 (11)致 (12)1 绪论无线通信的发展经历了三个阶段，首先，远古时期的手段是用烽火和旗语。

其次，到近代出现了有线通信，其中著名的发明就是1837年Morse发明得电报和1876年Bell发明的。

的发明加速了通信领域的发展，为无线通信的出现奠定了坚实的基础。

无线通信的出现加快了现代通信领域的飞速发展。

无线通信(Wireless Communication)是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信方式，近些年信息通信领域中，发展最快、应用最广的就是无线通信技术。

在移动中实现的无线通信又通称为移动通信，人们把二者合称为无线移动通信。

无线通信主要包括微波通信和卫星通信。

微波是一种无线电波，它传送的距离一般只有几十千米。

但微波的频带很宽，通信容量很大。

微波通信每隔几十千米要建一个微波中继站。

卫星通信是利用通信卫星作为中继站在地面上两个或多个地球站之间或移动体之间建立微波通信联系。

无线通信系统可以分为：信源、调制、高频功放、天线、高频小放、混频和解调。

其中解调就是从高频已调信号的过程，又称为检波。

对于振幅调制信号，解调就是从它的幅度变化上提取调制信号的过程。

解调是调制的逆过程，实质上是将高频信号搬移到低频段，这种搬移正好与调制的搬移过程相反。

振幅解调方法可以分为包络检波和同步检波。

包络检波是指解调器输出电压与输入已调波的包络成正比的检波方法。

由于AM信号的包络与调制信号呈线性关系，因此包络检波只适用于AM波。

包络检波是从调幅波包络中提取调制信号的过程：先对调幅波进行整流，得到波包络变化的脉动电流，再以低通滤波器滤除去高频分量，便得到调制信号。

包络检波电路有很多种，无源的有二极管检波，有源的有三极管、运放等；还有单向检波、桥式检波、同步检波等等。

最简单的，也是用得最多的就是二极管和三极管。

此次设计就是利用二极管和低通滤波器实现AM包络检波，得到不失真的调制信号。

2 包络检波器设计原理2.1原理框图包络检波主要用于普通调幅(AM)信号的解调，主要由二极管和低通滤波器组成原理框图如图1：图1包络检波器原理框图因 AM u 经由非线性器件后输出电流中含有能线性反映输入信号包络变化规律的音频信号分量（即反映调制信号变化规律）。

所以包络检波仅适用于标准调制波的解调。

此电路不需要加同步信号，电路显得较简单。

调幅波的波形及频谱如图2：图2 调幅波的波形及频谱包络检波后的调制信号波形与频谱如图3：图3 调制信号的波形及频谱包络检波输出输出信号频谱()()()0C L Z Z Z Rωω=⎧⎪=⎨Ω=⎪⎩2.2原理电路包络检波电路的组成：输入回路、二极管VD 、RC 低通滤波器，如图4所示：图4 包络检波电路在图4中，VD 起整流作用，C 起高频滤波作用，R 作为检波器的低频负载在其两端输出已恢复的调制信号。

RC 低通滤波电路有两个作用：(1)对低频调制信号u Ω来说，电容C 的容抗相当大，电容C 相当于开路，电阻R 就作为检波器的负载，其两端产生输出低频解调电压(2)对高频载波信号c u 来说，电容C 的容抗特别小，电容C 相当于短路，起到对高频电流的旁路作用，即滤除高频信号。

理想情况下，RC 低通滤波网络所呈现的阻抗为:（1） 2.3工作原理分析原理电路如图5，当输入信号()i u t 为调幅波时，那么载波正半周时二极管导通，输入高频电压通过二极管对电容C 充电，充电时间常数为d r C 。

因为d r C 较小，充电很快，电容上电压建立的很快,输出电压()i u t 很快增长 。

作用在二极管VD 两端上的电压为()i u t 与()o u t 之差，即D i o u u u =-。

所以二极管的导通与否取决于D u ：当0D i o u u u =->，二极管导通；当0D i o u u u =-< ，二极管截止。

()i u t 达到峰值开始下降以后，随着()i u t 的下降，当()()i o u t u t =，即()()0D i o u u t u t =-=时，二极管VD 截止。

C 把导通期间储存的电荷通过R 放电。

因放电时常数RC 较大，放电较缓慢。

图5 二极管对电容C 充电原理图6 电容C 放电原理检波器的有用输出电压：()()o DC u t u t U Ω=+ （2） 检波器的实际输出电压为：()()o c DC c u t u u t U u Ω+∆=++∆ （3） 当电路元件选择正确时，高频纹波电压c u ∆很小，可以忽略。

输出电压为：()()o DC u t u t U Ω=+ 包含了直流及低频调制分量。

其输出电压波形如图8：图7 包络检波原理图图8 包络检波器输出电压2.4 峰值包络检波器的输出电路图9 检波电路检波电路如图9所示。

电容d C 的隔直作用，直流分量DC U 被隔离，输出信号为解调恢复后的原调制信号u Ω，一般常作为接收机的检波电路。

2.5 电压传输系数检波器传输系数d K 或称为检波系数、检波效率，是用来描述检波器对输入已调信号的解调能力或效率的一个物理量，是指检波电路的输出电压和输入高频电压振幅之比。

当检波电路的输入信号为高频等幅波：即()cos i im c u t U t ω= 时，当输入高频调幅波()()1cos cos i im a c u t U m t t ω=+Ω时d K 定义为输出低频信号Ω分量的振幅m U Ω与输入高频调幅波包络变化的振幅a im m U 的比值， （4） 若设输入信号t t m U u u c a im AM ωcos )cos 1(i Ω+== （5）输出信号为)cos 1()(t m U K t u a im d o Ω+= （6） 则加在二极管两端的电压o AM o D u u u u u -=-=i （）如果下图所示的折线表示二极管的伏安特征曲线(注意在大信号输入情况下是允许的)，则有：)](cos )cos 1([)]([)(d t u t t m U g t u u g t i o c a im d o AM d -Ω+=-=ω当0c =t ω时0)(d =t it U U t U m U t m U t u m DC im a im a im o Ω+=Ω+=Ω+=Ωcos cos cos cos cos )cos 1()(θθθ 可见)(t u o 有两部分：直流分量：θcos im DC U U = （7） 低频调制分量：t U t u m Ω=ΩΩcos )( （8）图10 包络检波图im a m U U K m d Ω=图11 二极管特性曲线所以有coscosm a imda im a imU m UKm U m UθθΩ===，θ—电流通角(二极管导通角度)。

2.6检波器的惰性失真一般为了提高检波效率和滤波效果(C越大，高频波纹越小)，总希望选取较大的R，C值，但如果取值过大，使R，C的放电时间常数所对应的放电速度小于输入信号(AM)包络下降速度时，会造成输出波形不随输入信号包络而变化，从而产生失真，这种失真是由于电容放电惰性引起的，故称为惰性失真。

图12 包络检波惰性失真波形原因：由于负载电阻R与负载电容C的时间常数RC太大所引起的。

这时电容 C上的电荷不能很快地随调幅波包络变化，从而产生失真（电容C两端电压通过R放电的速度太慢）。

输入AM信号包络的变化率>RC放电的速率改进措施：为避免产生惰性失真,必须在任何一个高频周期,使电容C通过R放电的速度大于或等于包络下降速度。

避免产生惰性失真的条件：在任何时刻，电容C上电压的变化率应大于或等于包络信号的变化率：ttUtuAMc∂∂≥∂∂)(（9）即得出不失真条件：mmRCΩ-≤21（10）2.7检波器的底部切割失真原因：一般为了取出低频调制信号，检波器与后级低频放大器的连接如图13所示：图13 包络检波应用型电路图14 底部切割失真波形图如图14所示LR越小，RU分压值越大，底部切割失真越容易产生；另外，am值越大，调幅波包络的振幅a imm U越大，调幅波包络的负峰值()1im aU m-越小，底部切割失真也越易产生。

改进的措施：要防止这种失真，必须要求调幅波包络的负峰值()1im aU m-大于直流电压RU，即（11）避免底部切割失真的条件为：式中R为直流负载电阻。

()1imim aLUU m RR R-≥+LaLRmR R≤+3包络检波器电路设计根据包络检波原理设计出包络检波电路，电路图如图15所示：图15 包络检波设计电路XPC1是AM信号，载波幅度为3V，频率为10MHz，调制信号的频率为1KHz，调制幅度为60%。

SD41是检波二极管，用于整流。

电容C1、电阻R1、电阻R2构成低通滤波器。

C起高频滤波作用，R作为检波器的低频负载在其两端输出已恢复的调制信号。

对低频调制信号uΩ来说，电容C的容抗相当大，电容C相当于开路，电阻R就作为检波器的负载，其两端产生输出低频解调电压。
