探火管灭火装置使用说明书

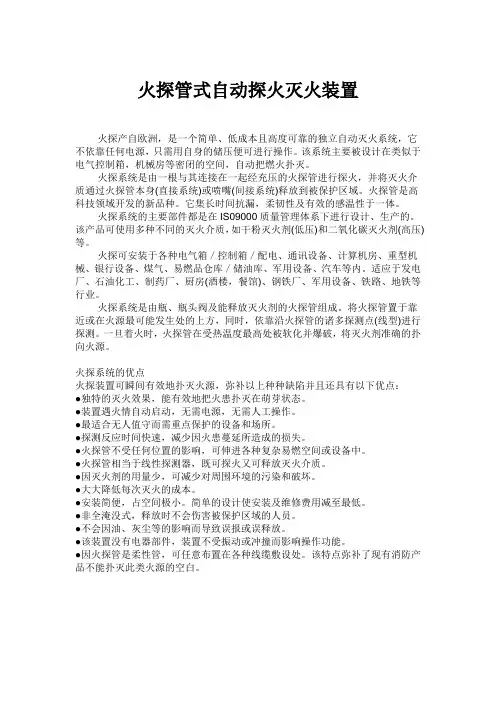

火探管式自动探火灭火装置
原位和弦与转位和弦介绍原位和弦和转位和弦，其实是相通的，转位和弦的相对于原位和弦来定义的，下面通过下例子来介绍原位和转位和弦的区别：以和弦的根音为低音，就叫做＂原位和弦＂．（低音就是和弦中的最低音，和弦中哪个音最低，哪个音就是低音，任何一个音都可做为低音，但根音不变）例如：GBDF,G是根音，8是三音，D是五音，F是七音，不管怎么排列，G都是根音.但如果用B,D,F做低音的话，就成为转位和弦了！所以原位和弦的根音和低音是一样的．以和弦的三音，五音或七音为低音的和弦，叫做＂转位和弦＂．那么就先说说三和弦的转位和弦吧．以三和弦的五音为低音的和弦，叫“六和弦”，即第一转位，用数字6标记.例如：135的第一转位是351（1上面有高音点哦）但这里面还分大，小，增，减三和弦的六和弦．也就是：小三十纯四=大三和弦的六和弦大三十纯四=小三和弦的六和弦大三十减四=增三和弦的六和弦小大十增四=减三和弦的六和弦（记住这几种六和弦的结构对识别和构成和弦是非常有好处的）以三和弦的五音为低音，叫＂四六和弦＂，即第二转位，用数字46标记（6在4上面）也就是5 3（1和3有高音点）和上面一样:纯四十大三=大三和弦的四六和弦纯四十小大=小三和弦的四六和弦减四十大三=增三和弦的四六和弦增四十小三=减三和弦的四六和弦下面接着说七和弦的转位和弦.以七和弦的三音为低音，叫“五六和弦”，即第一转位，用数字56标记（6在5上面）小三十小三十大二=大小七和弦的五六和弦大三十小三十大二=小七和弦的五六和弦小三十大三十大二=减小七和弦的五六和弦小三十小三十增二=减七和弦的五六和弦以七和弦的五音为低音，叫＂三四和弦＂即第二转位，用数字34标记（4在3上面）小三十大二十大三=大小七和弦的三四和弦小三十大二十小三=小七和弦的三四和弦大三十大二十小三=减小七和弦的三四和弦小三十增二十小三=减七和弦的三四和弦以七和弦的七音为低音，叫“二和弦”即第三转位, 用数额2标记大二十大三十小三=大小七和弦的二和弦小二十小三十大三=小七和弦的二和弦大二十小三十小三=减小七和弦的二和弦增二十小三十小三=减七和弦的二和弦。
探火装置工作原理
探火管自动灭火装置说明书一、概述探火管自动灭火装置是一种全新的探测火灾、扑救火灾的消防设备。
它是由一根与灭火剂储瓶连接在一起经充压的探火管进行探火，并将灭火剂介质通过探火管本身(直接式)或喷嘴(间接式)释放到被保护区域，实施灭火。
它可以弥补现有的固定式气体自动灭火装置的不足，而用于某些特殊的场所的消防保护。
在这些场所，由于空间狭小、环境特殊，而无法安装管网、喷嘴或火灾报警系统，致使自动灭火系统不能发挥作用，而使用普通的灭火器又不能将火患扑灭在萌芽状态，会导致很大的经济损失。
利用探火管自动灭火装置独特的灭火方式，可妥善地解决这一难题。
探火管自动灭火装置可以用二氧化碳、七氟丙烷、ABC干粉及其他洁净气体作为灭火剂，它具有以下明显的优点：1.灭火剂直接向最先着火点，能有效地把火患扑灭在萌芽状态；2.无需使用电源；3.探测反应时间快速，最大限度地减少火势蔓延所造成的损失；4.不会因油、灰尘等恶劣的环境因素而导致误喷或延误喷放。
5.结构简单，价格低廉；6.安装简便，节省用户有限的空间。
探火管自动灭火装置可广泛适用与石油/化工行业、制药厂、通讯设备、发电厂、厨房、钢铁厂、军用设备、汽车、地铁、银行设备、易燃品仓库、储油库、计算机房、电气控制箱、配电板等场所。
探火管自动灭火装置执行标准：Q/3201NX129-2002二、规格与型号探火管自动灭火装置的规格型号与性能参数见表1型号编制说明 编制方法：灭火剂充装量kg 灭火剂种类 释放型式 探火管自动灭火装置其中释放型式分为直接式和间接式。
分别用“Z ”和 “J ”表示。
灭火剂种类为二氧化碳、七氟丙烷、ABC 干粉和其它洁净气体灭火剂，分别用“E ”、“Q ”、“F ”和相应的其它符号表示。
示例：灭火剂充装量为2kg 的七氟丙烷直接式探火管自动灭火装置，型号为ZTHZQ2三、 结构组成与工作原理探火管自动灭火装置根据释放方式不同可分为直接式和间接式两种。
1．直接式探火管自动灭火装置 1) 结构示意2) 工作原理直接式探火管自动灭火装置中探火管通过球阀(常开)、瓶头阀与灭火剂储瓶连通，布置在保护区中，探火管末端压力表用来显示探火管中的压力。
探火管式感温自启动灭火装置PPT简介
9
动 灭火 装 WZ-QT-24EJ/SS
φ 6*1
24
置
WZ-QT-45EJ/SS (170±10） φ 6*1
45
℃
七 氟 丙 WZ-QT-3QZ/SS
φ 6*1
3
烷探火管 式 感温 自 *WZ-QT-6QZ/SS
启动灭火
φ 8.4*1.
6
2
装
置 WZ-QT-12QJ/SS
φ 6*1
12
10L
4
直接式
15L
6
40L
16
间接式
80L
30
10L
4.3
直接式
10L
8.6
40L
17 间接式
四、与传统灭火系统比较
比较 内容
传统气体灭火系统
防护 对象
较大的封闭空间作为防护区。如 将整个房间、电缆夹层等作为防 护区
施工复杂，工期长
管路、管线复杂
须设专用储瓶间
感温、感烟探测器一般设置在房 施 工 间顶板（或吊顶）下，距火灾危 安 装 险部位较远
2.容器：用 ●公称工作压力：15MPa。
3.容器阀： ●采用铜合金制造。 ●设有安全泄放装置。 ●采用特殊密封结构，正常二次充装灭火剂无 需更换任何零件。
4.压力表： ●安装在探火管尾端，用来检查装置的泄
露情况。 ●压力表额定压力：1.2MPa。
装置主要部件：
1.探火管：是一种高分子聚合物材料制成的柔性 感温管材，充压后在一定温度范围内 爆破，喷射灭火药剂或传递火灾信号。
●材 料：外径为Φ 6&Φ 8.4mm，内径为 Φ 4&Φ 6mm的非金属软管。
●低温要求：置于-20℃的环境温度中应无脆 裂现象。
火探管式自动探火灭火系统设计手册
广播电视发射塔内微波机房、分米波机房、米波机房、变配电室和不间断电源室； 通讯系统的程控交换机房、控制室和信令转接点室； 发电厂的控制室、电子设备间、计算机房、继电器室、变配电间；电缆交叉、密 集及中间接头等部位； 变配电柜、电梯控制柜、带槽盒的电线电缆槽或桥架； 其他场所相对密闭外壳的特殊或重要的机柜设备。
上海市七莘路 1839 号财富 108 广场北楼 703-705 电话：021-60406150 传真：021-60406151
邮编：201101
3. 火探管式自动探火灭火装置的型式和灭火剂类型应与保护对象火灾特点相适应。 4. 二氧化碳火探管式自动探火灭火装置可用于扑救下列火灾：
四. 系统设计
图 2 间接式火探灭火装置
1. 型号编制说明（RF-X1-X2-X3）
灭火剂充装量 灭火剂代号（C：二氧化碳；F：七氟丙烷） 释放方式（D：直接式；I：间接式） 火探装置
标记示例：45 公斤二氧化碳间接式火探管式自动探火灭火装置标记为：RF-I-C45 2. 下列场所可选用火探管式自动探火灭火装置：
探火管自动灭火装置使用说明书采用自己示意图
陕西艾尔平安科技有限责任公司目录一、概述 2二、应用范围 2三、装置特点 3四、装置及部件 4五、系统设计9六、安装、调试10七、灭火剂再充装15八、维护管理17九、系统故障及解除18十、服务承诺19 工程实例警告！！ 1、钢瓶内装有高压气体灭火剂，严禁倒置！应避开阳光照耀！应刚好放入固定架固定！！ 2、灭火剂瓶组搬运时：●严禁手持容器阀的小球阀部位！严禁打开球阀爱护套，确保小球阀处于“ 关闭” 状态，（球阀手柄及阀体成 90 度为关闭状态）。
●严禁卸掉容器阀出口和灭火剂充装口的爱护堵头！●应轻搬轻放！！ 3、安装调试前，容器阀的小球阀应处于“ 关闭”状态；正常工作时，该球阀应处于“ 开启”状态（球阀手柄及阀体成 180 度为开启状态）；严禁随意变更该球阀的工作状态。
！ 4、严禁私自拆卸装置及零部件！—、概述探火管自动灭火装置，即探火管非电自启动灭火装置是近几年国内外刚发展起来的一类灭火装置，是一套简洁、低成本且高度牢靠的独立自动探火/灭火系统。
该类灭火装置采纳柔性可弯曲的探火管作为火灾的探测报警部件，同时这种探火管还可以兼作灭火剂的输送及喷放管道。
柔性的探火管可以很便利地布置到每一个潜在的着火源的最近处，一旦发生火灾，探火管受热裂开，马上释放灭火剂灭火。
探火管非电自启动灭火装置的最大特点是：第一，不须要电源以及传统的火灾报警限制部件，从而降低成本及安装难度，也大大提高了灭火装置的牢靠性，避开了电控报警部件的误动作。
其次，传统固定灭火系统只对整体防护空间进行火灾探测，不论火的大小对整个空间实施灭火，从而造成探测响应时间慢，灭火剂大量奢侈的状况。
探火管可以铺设到可能着火的设备、仪器内部，可以最快时间探测火灾，以最快速度对只着火的部位实施点对点灭火，从而相应时间更快，灭火用量更省。
从上述探火管非电自启动灭火装置的两大特点来看，它在提高灭火效率，节约成本以及环保方面是目前固定灭火装置，特殊是固体气体灭火装置中更加科学的灭火方式。
火探管式自动探火灭火装置使用说明
火探管式自动探火灭火装置使用说明一、产品组成及特点1.独立灭火能力：探测到火灾时，系统能够独立进行灭火，不需要人工干预。
2.高效性能：系统能够快速、准确地探测到火灾，同时能够快速响应并进行灭火，有效地控制火势蔓延。
3.安全可靠：系统在设计上具有较高的安全性和可靠性，能够在火灾发生后迅速、可靠地进行灭火。
4.环保节能：系统采用环保的灭火剂，对环境无任何污染，同时具有节能特点。
二、系统工作原理1.火焰探测：系统中的传感器通过红外线探测装置，能够准确地探测到火焰的存在。
2.信号传输：当传感器探测到火焰时，会将探测到的信号传输到主控箱。
3.系统启动：主控箱接收到探测信号后，会启动灭火剂装置，开启灭火准备。
4.灭火剂释放：当灭火剂装置启动后，会将灭火剂释放到火源处进行灭火。
5.灭火成功：灭火剂通过喷射装置释放到火源处，并与火焰交互作用，以达到灭火效果。
6.火灾控制：一旦火源被灭火剂灭掉，系统中的灭火剂释放装置会停止工作，从而控制火势。
三、安装及操作注意事项1.安装位置：根据实际需要，将主控箱和传感器等设备安装在适当的位置。
应避免安装在易受外力影响的位置。
2.电源：设备使用前应接好电源线，并确保电源的正常工作。
3.残余电压处理：在操作和维修设备时，应首先切断电源，并注意防止残余电压造成的危险。
4.定期检查：应定期对设备进行检查，确保其正常工作。
包括传感器的清洁、电源线和连接线的检查等。
5.警示标识：在使用场所应明确标识设备的位置和使用方法，同时配备必要的安全警示标识。
6.人员防护：当发生火灾时，人员应尽快离开现场，避免受到伤害，等待灭火装置工作。
四、操作流程1.开机：打开主控箱电源开关，确保系统正常供电。
2.系统自检：主控箱会进行系统自检和传感器测试，确保各个部件工作正常。
3.工作状态监测：主控箱会实时监测系统的工作状态，一旦发现异常情况，会及时发出警报，并采取相应措施。
4.火灾探测：传感器探测到火焰后，将信号传输到主控箱。
火探管自动灭火装置使用说明书(采用自己示意图)
目录一、概述-----------------------------------------------------------------2二、应用范围------------------------------------------------------------2三、装置特点------------------------------------------------------------3四、装置及部件----------------------------------------------------------4五、系统设计------------------------------------------------------------9六、安装、调试---------------------------------------------------------10七、灭火剂再充装-------------------------------------------------------15八、维护管理------------------------------------------------------------17九、系统故障与排除-----------------------------------------------------18十、服务承诺------------------------------------------------------------19工程实例的部位实施点对点灭火，从而相应时间更快，灭火用量更省。
从上述探火管非电自启动灭火装置的两大特点来看，它在提高灭火效率，节约成本以及环保方面是目前固定灭火装置，特别是固体气体灭火装置中更加科学的灭火方式。
二、应用范围探火管自动灭火装置解决了困扰消防行业已久的对电器设备、控制箱、配电板等易发生火患的空间的防火问题。
火探管式自动探火灭火装置技术规范书20140402-推荐下载
`上海华电莘庄工业区燃气热电冷三联供改造项目工程火探管式感温自启动灭火装置招标文件2014年04月上海华电莘庄工业区燃气热电冷三联供改造项目火探管式自动探火灭火装置技术规范书目录附件1 技术规范 (2)1总则 (2)2工程概况 (3)3设计和运行条件 (3)4技术要求 (5)5清洁，油漆，包装，运输与储存 (11)附件2 供货范围 (13)1一般要求 (13)2供货范围 (13)附件3 技术资料和交付进度 (16)1 一般要求 (16)2资料提交的基本要求 (17)3交货进度 (18)附件4 设备监造、检验和验收 (19)附件5 质量保证、技术服务和设计联络 (22)附件6 分包与外购 (24)附件7 差异表 (25)上海华电莘庄工业区燃气热电冷三联供改造项目火探管式感温自启动灭火装置技术规范书附件1 技术规范1总则1.1概述1.1.1本招标文件适用于上海华电莘庄工业区燃气热电冷三联供改造项目火探管式感温自启动灭火装置的设计、制造、试验、质量保证和验收等的要求。
1.1.2本技术规范书将作为合同文件的附件，是产品质量保证和验收的依据。
招标方在本规范书中所提及的技术条款和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地引述有关标准和规范的条文，但投标方应保证用其最成熟的技术和经验提供符合有关国家标准、规范（或经需方认可的厂标）和本技术规范书要求的功能齐全的优质产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.1.3投标方如对本招标文件有偏差（无论多少或微小）都必须清楚地表示在本招标文件的附件7“差异表”中。
否则招标方将认为投标方完全接受和同意本招标文件的要求。
1.1.4投标方后续经招标双方确认的澄清文件内容的理解如有异议，解释权归招标方。
1.1.5在签订合同之后，招标方保留对本技术规范提出补充要求和修改的权利，投标方应承诺予以配合，具体项目和条件由双方共同商定。
探火管式感温自启动灭火装置简介
装置主要部件：
1.探火管：是一种高分子聚合物材料制成的柔性 感温管材，充压后在一定温度范围内 爆破，喷射灭火药剂或传递火灾信号。
●材 料：外径为Φ6&Φ8.4mm，内径为 Φ4&Φ6mm的非金属软管。
●低温要求：置于-20℃的环境温度中应无脆 裂现象。
●高温要求：置于55℃环境中，应无软化、变形现象。 ●静态动作温度：探火管在170℃±10℃ 下，应在20s内动作。
φ6*1
24
置
WZ-QT-45EJ/SS (170±10） φ6*1
45
℃
七 氟 丙 WZ-QT-3QZ/SS
φ6*1
3
烷探火管 式 感温 自 *WZ-QT-6QZ/SS
启动灭火
φ8.4*1.
6
2
装
置 WZ-QT-12QJ/SS
φ6*1
12
10L
4
直接式
15L
6
40L
16
间接式
80L
30
10L
4.3
5.释放管： ●铜合金无缝管。 ●应用在间接式探火管装置中。 ●安装在瓶组容器阀和喷头之间的 管道，用于输送灭火剂。
6.喷嘴： ●采用铜合金制造。 ●用于控制灭火剂的喷放，安装在间接
式探火管装置中释放管的末端。
二、装置工作原理
探火管感温自启动灭火装置按系统结构可 分为直接式、间接式探火管感温自启动灭火装 置；按充装药剂种类可分为七氟丙烷、二氧 化 碳探火管感温自启动灭火装置。 1.直接式探火管
4 、通讯系统的程控交换机房、控制室、信令转接点室等内部相 对封闭的电器设备； 5 、广播电视发射塔内的微波机房、分米波机房、米波机房、变 配电室、不间断电源室等内部相对封闭的电器设备； 6、 无人值守变电站内相对封闭的电器设备 7、 医院内的变配电室及精密仪器室等内部相对封闭的电器设； 8 、公路、铁路的调度中心、基站内变配电室等内部相对封闭的 电器设备； 9 、电梯控制柜、带槽盒的电线电缆槽和桥架、静电地板下方；
火探管式自动探火灭火装置使用说明
二氧化碳感温自启动灭火装置应用手册青岛中阳消防科技有限公司目录一. 概述 (3)二. 装置特点及使用范围 (3)三. 规格型号 (4)四. 系统结构 (5)五. 系统设计 (6)六. 系统零部件 (8)七．安装、调试与验收 (9)八. 维护及保养 (11)九. 系统故障与排除 (12)一. 概述探火管式感温自启动灭火装置是消防行业的一个创新发明。
作为一套简单、低成本且高度可靠的独立自动灭火系统，它无需任何电源，无需专门的烟、温感探测器，无需复杂的设备及管线，利用自身储压，依靠一根经充压的探火管及一套火探瓶组就能快速、准确、有效地探测及扑灭火源，集报警和灭火于一体，将火患扑灭在最初阶段。
既可大幅度降低工程的造价，也可降低灭火的费用，并且不会对人员造成任何伤害。
作为一种新型探火灭火装置，解决了困扰消防行业已久的对电器设备、控制箱、配电板等易发生火患的空间的防火问题。
在国内已广泛应用于电厂、通讯、广电、石化、铁路、储油库、计算机房等系统。
在最新修订的《建筑设计防火规范》（GB50016-2006）条文说明8.5 中对火探装置的应用也作了说明，“如在有的场所空间很大，只有部分设备是危险源并需要灭火保护时，可对该局部危险性大的设备采用小型自动灭火装置（如“火探”自动灭火装置等）行保护，而不必采用大型自动灭火系统保护整个空间的方法来实现。
”无论安放易燃设备的地方已装或未装消防系统，"探火管式感温自启动灭火装置"都能提供更快、更可靠、更经济的保护，因此，信任“感温自启动灭火装置”等于为您的财产提供了更安全的保障。
二. 感温自启动灭火装置特点及应用范围1.感温自启动灭火装置特点●报警灭火合一，探测反应时间快，迅速将火患扑灭在萌芽状态，有效降低火灾带来的经济损失。
●该装置无需电源，不受震动或冲撞而影响操作功能；不因油、灰尘、烟的影响而导致探火功能的减弱及误报警。
●探火管为软性物，不受任何位置的影响，可伸进各种窄小和复杂易燃空间或设备中，该特点弥补了现有消防产品不能扑灭此类火源的缺陷。
探火管
直接式
间接式
Your company slogan
Your company slogan
Your company slogan
注意知识点
1、火探管式自动探火灭火装置的组件应设一定数量的备品备件；火探管应按总 长的10％设备用量，且不应小于25m 2、间接式火探管式自动探火灭火装置应设置释放管，长度一般为6～12m。 3、火探管式自动探火灭火装置应将火探管设在防护区内, 火探管布置距防护区最 远点不应超过1m 4、火探管置于-20℃的环境中应无脆裂现象。火探管置于55℃环境中，应无软化 、变形现象。火探管的动作温度：火探管在140±2℃下，保持2min应不动作；火
设 备的 保 护 更加 安全可靠 ；
•设计简单，安装简 便 ， 不 占 用 户 的有限 空间 ， 无需 另 外设置 气 瓶 间 。
Your company slogan
四、系统组成
1、 火探管
一种在一定温度范围（170±5%）内自动爆破、喷射灭火剂或传递火灾信号的充压非金属软管。
2、直接式火探管式自动探火灭火装置 由贮存灭火剂的容器、开启容器的容器阀及自动探火及输送、喷射灭火剂的火探管等三大部 分组成的火探管式自动探火灭火装置。直接式火探灭火装置是火探管直接连接到灭火剂贮存 容器上，遇火时火探管在受热温度最高处自动爆破，通过火探管的爆破孔释放灭火剂灭火的 装置。 3、间接式火探管式自动探火灭火装置
Your company slogan
三、装置特点
探火管灭火装置具有如下特点： •报警 、 灭火 合 一 ，探 测 反 应 时 间 快 ，点 对 点灭火， 迅速 将 火 患 扑 灭 在 萌芽状 态 ，有 效 降 低火 灾 带 来的 经 济损失 ； •该 装置 无需 电源 ， 不受 振 动 或冲撞 而 影响操 作 功 能 ；不 因 油 、 灰尘 、 烟 的 影响 而导 致 探火 功 能 的 减 弱 及 误报 警； •探火管 具 有 柔性 ，不受 任 何 位 置的 影响 ，可 伸进 各种 狭小 和 复杂 易 燃 空间 或 设 备中 ， 该 特点 弥补 了现 有 消防 产品 不 能扑 灭 此 类火 源 的 缺陷 ； •将传 统 大空间 全 淹没 灭火 改 为 针 对 潜在着 火点的 局 部 全 淹没或 局 部 灭火方 式 ， 距离 被 保 护 物 最 近，灭火 效率 高， 费 用低 廉 ； •灭火 剂 用 量 较 传 统方 式 降 低 80% 以 上 ， 使 用 更加 环 保 ， 对 人员 更加 安全 ； •最 适 合无 人值守 而需重 点 保 护的设 备和 场所 ； •该 装置 由 于不 用任 何电源 ， 其 运 行 不 受电磁 、 湿热 、 粉尘等干扰 ， 对 各 类 电 器
南消金枪鱼牌探火管说明书整理版
6
6． 探火管 材质：聚酰胺 公称通径：4mm 密度：1.05±0.1g/cm3 密封试验压力：2.0 MPa
五、安装调试
外径:6mm 静态动作温度:150/170±10℃
1. 注意事项 1) 探火管自动灭火装置的安装工作应由通过专业培训的人员及队伍承担。 2) 探火管自动灭火装置的安装应依据设备平面布置图施工。 3) 灭火剂储瓶安装场所的温度应符合表 1 的规定。 4) 安装使用的所有探火管及释放管(间接式)接头、堵头都须采用本公司提供的专用接头和堵
示例：灭火剂充装量为 2kg 的七氟丙烷直接式探火管自动灭火装置，型号为 ZTHZQ2
2
三、结构组成与工作原理
探火管自动灭火装置根据释放方式不同可分为直接式和间接式两种。 1．直接式探火管自动灭火装置 1) 结构示意
1.灭火剂储瓶 2.瓶头阀 3.球阀 4.探火管 5.压力表
2) 工作原理 探火管通过球阀(常开)、瓶头阀与灭火剂储瓶连通，布置在保护区中，探火管末端压力表
目录
一、 二、 三、 四、 五、 六、 七、 八、 九、
概述........................................................................................................................................ 1 规格与型号............................................................................................................................ 2 结构组成与工作原理............................................................................................................ 3 主要部件................................................................................................................................ 4 安装调试................................................................................................................................ 7 维护保养................................................................................................................................ 9 装置设计与选用.................................................................................................................. 12 备品备件表.......................................................................................................................... 13 特别说明.............................................................................................................................. 13
火探管自动探火灭火装置方案2014.5.31
火探管自动灭火探火装置方案哈尔滨天峰消防设施安装有限公司目录一. 火探管自动探火灭火装置概述.............................. - 2 -二. 火探管的优点 ........................................................ - 3 -三. 火探管适用范围 .................................................... - 5 -四. 系统的结构............................................................ - 5 -一. 火探管自动探火灭火装置概述火探(FIREDETECT)管式自动探火灭火装置（以下简称火探装置）是消防行业的一个创新发明。
它解决了困扰消防行业已久的对电器设备、控制箱、配电板等易发生火患的空间的防火问题。
作为一套简单、低成本且高度可靠的独立自动灭火系统，它无需任何电源，无需专门的烟、温感探测器，无需复杂的设备及管线，利用自身储压，依靠一根经充压的火探管及一套火探瓶组就能快速、准确、有效地探测及扑灭火源，集报警和灭火于一体，将火患扑灭在最初阶段。
因火探管是软性物，可不受任何位置、空间影响，任意布置在各种线缆铺设处，伸进各种复杂易燃空间或设备。
该自动灭火装置填补了现有消防产品在这方面的空白。
其最适合无人值守而需重点保护的设备和场所。
探测反应时间快，减少因火蔓延所造成的损失。
既可大幅度降低工程的造价，也可降低每次灭火的费用，并且不会对人员造成任何伤害。
采用火探装置，可由原来对较大封闭空间的房间保护改为直接对各种较小封闭空间的贵重设备进行保护。
火探装置的发明和成功使用引起了国际消防界的广泛注意，该项发明已在很多国家包括中国获得了发明专利，并已通过中国公安部法定的"国家固定灭火系统和耐火构件质量监督检验中心"的检测。
04-火探管式气体灭火装置要点
招标编号：HD-CT-03-2011-116华润海丰电厂2×1000MW超超临界燃煤发电机组工程第七批辅机设备招标文件第三卷附件火探管式气体灭火装置招标人：华润电力（海丰）有限公司招标代理机构：中国电能成套设备有限公司设计单位：西北电力设计院二〇一三年十月目录附件1 技术规范 (1)附件2 供货范围 (16)附件3 技术资料和交付进度 (19)附件4 交货进度 (23)附件5 监造（检查）和性能验收试验 (24)附件6 价格表 (28)附件7 技术服务和联络 (31)附件8 分包与外购 (33)附件9 大件部件情况 (34)附件10 履约保函（格式） (35)附件11 投标保证金（格式） (36)附件12 投标人资格审查文件 (37)附件13 差异表 (39)附件14 投标人需要说明的其它内容 (40)附件15 招/投标文件附图 (41)附件16 投标人承诺函（格式） (42)附件17 投标人法定代表人授权书（格式） (43)附件18 投标人关于资格的声明函（格式） (44)附件19 考核条件 (45)附件1 技术规范1 总则1.1本招标文件适用于华润海丰电厂2×1000MW超超临界燃煤发电机组的火探管式自动探火灭火装置, 它包括了本工程#1、#2机380V锅炉、保安配电室配电柜，主厂房、生产办公楼电缆竖井的气体灭火系统的功能设计、制造、工厂检验、配套设施采购、出厂验收、包装运输、安装、调试、协助达标验收、技术培训、售后服务及质量保证等方面技术要求。
1.2火探管式自动探火灭火系统的设计、制造、测试应满足《火探管式自动探火灭火装置设计、施工及验收规范》（DBJ/T61-56-2009）标准的要求。
1.3为了保证被保护设备的正常运行，避免误动作，火探灭火装置的核心部件火探管应优先选用知名进口品牌产品，为专业制造生产厂家；代理单位应有灭火系统供货授权证明，产品应获得中国国家固定灭火系统和耐火构件质量检验测试中心的检验报告、测试结论。
火探管式自动探火灭火装置技术规范书20140402
`上海华电莘庄工业区燃气热电冷三联供改造项目工程火探管式感温自启动灭火装置招标文件2014年04月上海华电莘庄工业区燃气热电冷三联供改造项目火探管式自动探火灭火装置技术规范书目录附件1 技术规范 (1)1总则 (1)2工程概况 (2)3设计和运行条件 (2)4技术要求 (4)5清洁，油漆，包装，运输与储存 (9)附件2 供货范围 (11)1一般要求 (11)2供货范围 (11)附件3 技术资料和交付进度 (13)1 一般要求 (13)2 资料提交的基本要求 (14)3 交货进度 (15)附件4 设备监造、检验和验收 (16)附件5 质量保证、技术服务和设计联络 (19)附件6 分包与外购 (21)附件7 差异表 (22)附件1 技术规范1总则1.1概述1.1.1本招标文件适用于上海华电莘庄工业区燃气热电冷三联供改造项目火探管式感温自启动灭火装置的设计、制造、试验、质量保证和验收等的要求。
1.1.2本技术规范书将作为合同文件的附件，是产品质量保证和验收的依据。
招标方在本规范书中所提及的技术条款和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地引述有关标准和规范的条文，但投标方应保证用其最成熟的技术和经验提供符合有关国家标准、规范（或经需方认可的厂标）和本技术规范书要求的功能齐全的优质产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.1.3投标方如对本招标文件有偏差（无论多少或微小）都必须清楚地表示在本招标文件的附件7“差异表”中。
否则招标方将认为投标方完全接受和同意本招标文件的要求。
1.1.4投标方后续经招标双方确认的澄清文件内容的理解如有异议，解释权归招标方。
1.1.5在签订合同之后，招标方保留对本技术规范提出补充要求和修改的权利，投标方应承诺予以配合，具体项目和条件由双方共同商定。
1.1.6资质及业绩要求：投标方品牌应为国际知名品牌，有至少5个300MW机组或以上级机组同类型火探管式感温自启动灭火装置良好的使用业绩（5台3年以上运行业绩），要求在投标文件中详细说明，并且该设备在安装调试运行中未发现重大的设备质量问题或已有有效的改进措施。
火探管式自动探火灭火装置 产品使用手册1
火探管式自动探火灭火装置产品安装及维护保养手册目录一、系统设计二、安装（一）、安装前的准备工作（二）、安装的基本程序（三）、安装的详细说明三、维护及保养四、注意事项五、附录__________________________________________________________________________________一、系统设计系统类型1. 直接式火探灭火装置➢ 火探管通过容器阀连接到灭火剂容器上，进行火源探测，遇火时火探管爆破，利用火探管中的压力下降，启动容器阀，通过装在容器阀出口处的转换接头，将灭火剂输送到原火探管爆破孔释放。
➢ 直接式火探灭火装置按贮存灭火剂种类不同可分为：二氧化碳直接式火探灭火装置七氟丙烷直接式火探灭火装置2. 间接式火探灭火装置➢ 火探管通过容器阀连接到灭火剂容器上，进行火源探测，遇火时火探管爆破，利用火探管中的压力下降，启动容器阀，通过释放管至喷嘴把灭火剂释放出来。
➢ 间接式火探灭火装置按贮存灭火剂种类不同可分为：二氧化碳间接式火探灭火装置七氟丙烷间接式火探灭火装置系统选型1、火探管式自动探火灭火装置的型式和灭火剂类型应与保护对象火灾特点相适应。
图1 直接式火探灭火装置图2 间接式火探灭火装置2、火探管式自动探火灭火装置将容积较小的空间或空间较大场所里相对密闭、容积较小的设备作为防护区。
3、当采用直接式火探灭火装置时，防护区的容积不应大于10m 3；当采用间接式火探灭火装置时，防护区的容积不应大于100m 3。
4、设备采用火探管式自动探火灭火装置保护的场所,当该场所采用难燃或不燃材料装修、采用阻燃的电线电缆且采取了规范要求的防火封堵措施时，可不再设其它的自动灭火系统。
5、型号编制说明 （FD-X 1-X 2-X 3/）灭火剂充装量 灭火剂代号（C ：二氧化碳；F ：七氟丙烷） 瓶头阀型号（I ：直接 D:间接式） 火探装置标记示例： 6公斤二氧化碳直接式火探管式自动探火灭火装置标记为：FD-I-C645公斤二氧化碳间接式火探管式自动探火灭火装置标记为：FD-I-C45系统设计参数火探管式自动探火灭火装置的灭火剂设计用量应根据保护对象的火灾特点、防护区的体积确定，设计参数应符合表一的规定，且二氧化碳、七氟丙烷灭火剂，应分别满足GB4066，GB18614的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、产品简介探火管式感温自启灭火装置使用说明书六、使用维护说明
探火管式感温自启灭火装置（简称灭火装置）一般安装好后需进行维护
探火管式感温自启灭火装置具有“快速响应、高效灭火、生态环保、可定向对火源实施灭火作业等”特点。
适合固定安装在电器配电柜、保险柜，试验柜/厨，摩擦式刹车盘，精密齿轮箱等小/微型重点防火区域。
当环境温度达到165℃（误差值±5%）或有明火出现时，探火管遇热分解产生定向泄压口、探火管内压力随之急剧下降同时启动打开容器阀，释放灭火剂至定向泄压口处实施定向灭火（直接型）或灭火剂直接由输送管经喷嘴投放到防火区域内实施灭火（间接型）。
二、产品特点
1、体积小，功能强，安装方便；遇明火/高温（165℃以上）自启动、同时也可手动启动。
2、质量可靠、高效、无需外电源启动；绝缘、耐腐蚀、抗虫咬；可提供状态反馈型号（开关量信号标配）。
3、启动速度快、灭火效率高、无毒、无腐蚀、符合环保要求。
三、适用范围
适用：A类：可燃固体表面火灾；
B类：易燃、可燃液体和可熔化固体火灾；
C类：灭火前可切断气源的可燃气体火灾。
E类：带电设备火灾；
四、结构与技术参数
探火管式感温自启灭火装置宜可根据防护区域的形状、火灾类型和易发生火灾的部位，安装布置灭火装置和探火管。
施工安装应依据设计文件、施工安装图进行安装。
和保养，定期对灭火装置压力和灭火剂量进行观察、检测，若在有效区间内
则正常，若不在其区域内，则应立即通报检修。
检修时应关闭启动隔离小球阀，待其维修完毕、工作正常时方可打开球阀使其处于巡检状态。
（维、检修
应由有资质的厂家或专业人士进行）
灭火装置探测到火源/灾时会立即启动灭火装置、实施灭火作业。
灭火作业实施完毕后等待灭火剂浸没5分钟后方可打开防护区域开口。
发现有防护区域火灾/火灾趋势，应确认好防护区域开口处于关闭状态，找到对应该防护区的灭火装置，手动启动灭火装置实施灭火作业。
灭火作业实施完毕后等待灭火剂浸没5分钟后方可打开防护区域开口。
注意：确认发现火灾/火灾趋势时（烟、火光等），不可开启防护区域的开口，应在封闭情况下启动灭火装置。
灭火装置实施灭火作业时请勿靠近灭火装置和防护区。
灭火装置在遇到明火或温度达到165℃时可以自动启动，并可以提供开
关量反馈信号表述其状态。
现场进行其他施工时，应注意避免100℃以上的高温，以免误动作，拆装灭火装置时要请了解该装置性能的专业人员现场指导。
七、运输和储存
运输时应轻拿轻放，严禁抛掷谨防碰撞，避免日晒、雨淋等高温高湿极端条件。
存储库房要求通风、干燥、阴凉、清洁，码高不得超过6层。
八、开箱及检查
开箱时应检查其封条是否完好；说明书、合格证是否齐全；灭火装置有
没有损伤；压力和药剂量是否正常。
若有异常应拒绝接受并及时通告销售商
或生产厂家。
九、使用有效期
探火管式感温自启灭火装置质保期为1年、使用有效期为3年。
十、注意事项
1、安装人员必须经过专业培训。
2、安装时必须避免明火及高温操作。
3、无火灾发生时，严禁按下灭火按钮。
