涡轮流量计的安装技术要求范本

工作行为规范系列涡轮流量计的安装技术要求（标准、完整、实用、可修改）FS-QG-70869编号：涡轮流量计的安装技术要求Tech ni cal requireme nts for turb ine flowmeter in stallati on说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

1:涡轮流量计注重对磁感应部分不能碰撞安装应注意的事项：对安装焊接的要求：a另配一对标准法兰焊在前后管道上。

不允许带流量计焊接！安装前应严格清除管道中焊渣等脏物，最好用等径的管道（或旁通管）代替流量计进行吹扫管道。

以确保在使用过程中流量计不受损坏。

安装流量计时，法兰间的密封垫片不能凹入管道内。

b涡轮流量计接地的要求：流量计应可靠接地，不能与强电系统地线共用。

对于防爆型产品的要求：为了仪表安全正常使用，应复核防爆型流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守国家防爆型产品使用要求，用户不得自行更改防爆系统的连接方式，不得随意打开仪表。

选型在规定的流量范围内，防止超速运行，以保证获得理想准确度和保证正常使用寿命。

c涡轮流量计安装前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。

流量计投运时应缓慢地先开启前阀门，后开启后阀门，防止瞬间气流冲击而损害涡轮。

加润滑油应按告示牌操作，加油的次数依气质洁净程度而定，通常每年2-3次。

由于试压、吹扫管道或排气造成涡轮超速运转，以及涡轮在反向流中运转都会可能使流量计损坏。

流量计运行时不允许随意打开前.后盖，更动内部有关参数，否则将影响流量计的正常运行。

小心安装垫片，确保没有突出物进入管道，以防止干扰正常的流量测量。

流量计在标定时要在流量计取压口上采集压力。

湿度传感器探头，，不锈钢电热管PT100传感器，铸铝加热器，加热圈流体电磁阀。

2:变送器的电源线采用金属屏蔽线，接地要良好可靠。

涡轮流量计直管段安装要求

涡轮流量计直管段安装要求
涡轮流量计是一种常用的流量测量仪器，常常被安装在管道中进行流量测量。

为了保证其准确性和稳定性，涡轮流量计的直管段安装要求具有以下几点：
1. 直管段长度：在涡轮流量计前后至少保留5倍管道直径长度的直管段，以保证流动稳定。

当涡轮流量计与阀门、弯头等管件相邻时，其前后直管段长度应适当延长。

2. 直管段质量：直管段应选用无焊缝、无内外腐蚀的优质管材，内壁应平整光滑，以保证流动状态稳定。

3. 直管段安装位置：涡轮流量计应安装在水平或近似水平的管道中，以避免流体因重力作用而产生不稳定的流动状态。

4. 直管段入口：管道进口处应安装流向直接，避免受到涡流干扰，入口内部应平滑，无棱角。

5. 直管段出口：管道出口应留有一定长度的直管段，避免受到回流涡干扰。

出口内部应平滑无棱角。

6. 直管段附件：管道内不应有任何形式的流量调节器件，如节流装置、阀门等，以免影响流量计的测量精度。

如必须使用，应在流量计前后各保留10倍管道直径长度的直管段，以保证流动稳定。

7. 直管段支架：直管段应有良好的支架固定，避免受到振动干扰。

通过以上安装要求，可以保证涡轮流量计在使用过程中具有高精度、高稳定性的测量效果，提高生产操作的准确性和效率。

管道式流量计的安装要求有哪些流量计解决方案

管道式流量计的安装要求有哪些流量计解决方案涡轮番量计在安装时，应注意阔别外界电场、磁场，必要时应实行有效的屏蔽措施，以避开外来干扰。

涡轮番量计可水平、垂直安装，垂直安装时流体方向必需向上。

液体应充分管道，不得有气泡。

安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。

安装时必需使管道内流体满管，才能保证测量精准。

安装超声波流量计可依照以下步骤操作:1.察看安装现场管道是否充分直管段前10D后5D以及离泵30D 的距离。

（D为管道内直径）2.确认管道内流体介质以及是否满管。

3.确认管道材质以及壁厚（充分考虑到管道内壁结垢厚度）4.确认管道使用年限，在使用10左右的管道，即使是碳钢材质，zui好也接受插入式安装。

5.前四步骤完成后可确认使用何种传感器安装6.开始向表体输入参数以确定安装距离。

7.特别紧要:精准明确测量出安装距离。

8.安装传感器——调试信号——做防水——归整好信号电缆——清理现场线头等废弃物——安装结束——验收签字。

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套构成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程掌控和测量。

节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）构成广泛应用于气体。

蒸汽和液体的流量测量。

具有结构简单，维护和修理便利，性能稳定。

涡轮番量计的结构及原理智能液体涡轮番量计是接受先进的超低功耗单片微机技术研制的涡轮番量传感器与显示积算一体化的新型智能仪表；具有机构紧凑、读数直观清楚、牢靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。

涡轮番量计的工作原理：流体流经传感器壳体，由于叶轮的叶片与流向有确定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定；在确定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈构成）的磁场中；旋转的叶片切割磁力线，周期性的更改着线圈的磁通量，从而使线圈两端感应出电；脉冲信号，此信号经过放大器的放大整形，形成有确定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。

涡轮流量计安装、维护、清洗

涡轮流量计安装、维护、清洗一、流量计安装方式- 流量计前端安装有效的过滤装置； - 流量计前后应具有相关要求的直管段； - 密封垫不能突入管道内腔。

涡轮流量计安装要求（只能采取水平安装方式）室外安装时，上部应有遮盖物或安装在计量箱内，以防止雨淋和曝晒。

流量计周围不得有强磁场干扰和强烈的机械振动。

流量计务必要等间距、前后同轴、法兰面平行安装！二、流量计安装要求平行、同轴L等距离合理采用等距离短接管道代替流量计进行管道施工、试压和吹扫。

三、流量计的使用和维护应缓慢开启阀门（开启时间不少于15s ），逐步增加流速。

1、防止快速启动造成超流量运行必须做到有压启动,缓慢开启阀门。

先开进气口、再开出气口 ONOFF →ON2、运行注意事项- 务必定期对流量计进行润滑维护！！！- 专用油；- 一般为2～3月一次。

四、流量计清洗简单清洗将流量计立起来，用干净的汽油或其他洗涤剂，灌入进气口，不断循环清洗，直至吹动表内的叶轮转动灵活。

- 务必安装过滤装置 - 定期清理过滤器内的脏物3、过滤保护出气口进气口复杂清洗第一步：将流量计拆下来、底座上的六颗螺丝拧下、加油管螺丝拧下、取出里面的油针、最后将出气口处的金属压圈拧下。

第二步：取下底座，将流量传感器和温度传感器取出、然后将后导流体取出。

1.整流器2.叶轮3.加油泵4.壳体5.后导流体6.温度传感器7.流量传感器8.压力传感器9.体积修正仪第三步：将机芯取出，拿汽油进行仔细清洗。

（如下图所示）浙江苍南仪表厂市场服务中心。

燃气公司常用流量计安装使用和维护要求

常用流量计安装使用和维护要求流量计的安装使用和维护除应参照安装使用说明书另外，还要符合以下要求：一、皮膜表和腰轮流量计1、安装要求（1）环境条件：周围无腐蚀性气体，机械震动小、灰尘少，且远离热源的场所。

2）环境温度一般不超过（-15~40℃）范围3）管道条件在安装流量计之前必须对管道进行吹扫，清除一切杂物锈蚀和污垢连接管道，一般应与流量计进出口等口径等轴线，不得有突出管壁的突出物，流量计应采取无应力安装，安装时应充分考虑工作温度引起的管道应力。

罗茨流量计一般应垂直管道安装，防止杂物沉积于流量计内。

二、涡轮流量计1、安装要求1）涡轮流量计应水平安装，避免垂直安装，流体流向必须和箭头指向一致，管道和流量计连接处不准有凸出物。

2）流量计上游直管段至少5D下游至少2D，直管段上不能有任何影响流速的东西。

对不能中断燃气供应的场合应设置备用回路。

流量计前应安装过滤器，以消除进入管道的外来物质损坏涡轮流量计。

三、涡轮流量计及罗茨流量计日常维护1）每月对整个计量系统进行检查、维护，内容包括流量计阀门和管路系统，过滤器等配套设备，温度计、压力表等测量仪表安全阀、报警器等保护设备以及流量显示仪表记录装置、补偿装置等流量辅助设备完好性。

2）在正常运行过程中应定期检定查油质和油量，及时更换和补充润滑油，确保流量计的正常运行。

涡轮流量计一般一月注一次，每次按油杯的刻度的2/3注油，若用量较大应每周一次。

3）流量计从管道上拆下，暂时不用时，应用轻质油清洗干净并在两端加盖防护防锈蚀或杂质进入仪表内。

4）每年应清洗1次过滤器，过滤器是否堵塞从通常从进出口压力差来判断。

5）若是智能型流量计还应注意检查其电池电量是否充足避免因积算仪失电造成计量数据损失，若电池标示闪烁时需及时更换电池。

6）若是腰轮流量计，为减小转子轴承磨损延长流量计使用寿命,应根据运行情况添加或更换润滑油，油杯内绝不能缺油。

7）流量计应在规定范围内使用，不得超量程使用；超量程20%以上不得过30分钟，否则会降低计量准确度。

涡轮流量计的安装要求

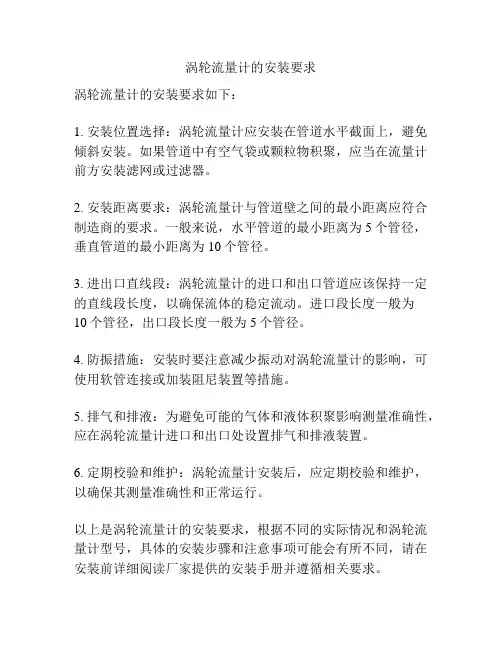

涡轮流量计的安装要求
涡轮流量计的安装要求如下：
1. 安装位置选择：涡轮流量计应安装在管道水平截面上，避免倾斜安装。

如果管道中有空气袋或颗粒物积聚，应当在流量计前方安装滤网或过滤器。

2. 安装距离要求：涡轮流量计与管道壁之间的最小距离应符合制造商的要求。

一般来说，水平管道的最小距离为5个管径，垂直管道的最小距离为10个管径。

3. 进出口直线段：涡轮流量计的进口和出口管道应该保持一定的直线段长度，以确保流体的稳定流动。

进口段长度一般为
10个管径，出口段长度一般为5个管径。

4. 防振措施：安装时要注意减少振动对涡轮流量计的影响，可使用软管连接或加装阻尼装置等措施。

5. 排气和排液：为避免可能的气体和液体积聚影响测量准确性，应在涡轮流量计进口和出口处设置排气和排液装置。

6. 定期校验和维护：涡轮流量计安装后，应定期校验和维护，以确保其测量准确性和正常运行。

以上是涡轮流量计的安装要求，根据不同的实际情况和涡轮流量计型号，具体的安装步骤和注意事项可能会有所不同，请在安装前详细阅读厂家提供的安装手册并遵循相关要求。

液体涡轮流量计的安装要求

液体涡轮流量计的安装要求
嘿，朋友们！今天咱来聊聊液体涡轮流量计的安装要求，这可太重要啦！
首先啊，安装的位置可得选好喽！就好比你要找个舒服的地方睡觉一样，得合适呀！安装液体涡轮流量计，你得找个流体能平稳流过的地方。

比如说，总不能把它装在一个水流乱七八糟、一会儿急一会儿缓的地方吧，那测出来的数据还能准吗？这就好像你想好好拍照，却找了个光线昏暗还晃来晃去的角落，能拍出好照片吗？
然后呢，管道得接好呀！要确保接口紧密，不能有泄漏。

这就跟你家水
管要是漏水了可不行一样，那不是闹心嘛！你想啊，如果接口松松垮垮的，液体都从缝里跑了，那流量计还怎么准确测量呀！
还有哦，安装的时候一定要小心！千万别磕了碰了。

它可不是个铁疙瘩
随便折腾的，得像爱护宝贝一样对待它。

不然弄坏了咋办呀，它又不是玩具！就像你新买个手机，肯定也小心翼翼地拿放吧，这液体涡轮流量计也得这样对待呀！
再来说说布线，得整齐规范。

不能乱糟糟的像一团乱麻一样。

这就好比你整理房间，总不能东西乱扔吧，得有条有理呀！
总之，液体涡轮流量计的安装要求可真不少呢！咱得认真对待，不能马虎！只有这样，它才能好好工作，给咱提供准确的数据呀！这可不是小事，大家可都得记好了哦！。

涡轮流量计的安装要求与维护要点分析

一
２．安装配管要求流量计的安装情况对流量计的测量准确度影响很大。（１）流速分布不均和管内二次流的存在是影响涡轮流量计测量准确度的重要因素，涡轮流量计对上、下游直管段有一定要求。对于工业测量，一般要求上游２０Ｄ，下游５Ｄ的直管长度，为消除二次流动，最好在上游端加装整流器，若上游端能保证有２０Ｄ左右的直管段，并加装整流器，可使流量计的测量准确度达到标定时的准确度等级。（２）涡轮流量计对流体的清洁度有较高要求，在流量计前须安装过滤器来保证流体的清
流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而漏斗型的，其本身清洁度，可测其两端的差压变化
涡轮流量计的工作原理在管道中心安放一个涡轮，两端由轴承支撑，当流体通过管道时，
一
、
冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比。流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量，涡轮的转速通过装在机壳外的传感线圈来检测，当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与

天然气涡轮流量计安装要求

天然气涡轮流量计安装须知，保证精准计量天然气涡轮流量计是一种精密仪器，在安装过程中需要注意以下
几点，以保证计量的精准性：
1.安装前必须对流量计进行严格检查，确保设备完好无损，防止
安装后出现故障。

2.在安装管道时，应留下充足的支管长度，保证流量计两端垂直，管顶面上，这样有利于流量计正常运行。

3.安装管道前应清理干净，避免管道内的杂物和污物影响流量计
的准确性。

4.安装前需要检查管道的内径和外径是否符合流量计的要求，不
能超过流量计的测量范围。

5.在安装过程中，需要使用专用的工具对流量计进行校验，以确
保流量计的精度符合要求。

6.在安装完成后还需要进行调试，按照要求做好校准和灵敏度的
调整，使流量计产生准确的测量结果。

7.安装完毕后一定要进行漏气检测，确保管道和流量计的密封性，保证计量的准确性。

综上所述，天然气涡轮流量计的安装需要谨慎处理，只有按照要
求正确的安装、校验和调试，才能保证计量的准确性和可靠性。

涡轮流量计的安装及要求是什么

涡轮流量计的安装及要求是什么涡轮流量计的安装及要求主要包括以下几个方面：一、安装前准备管道清扫：在安装涡轮流量计之前，必须确保工艺管道已经清扫干净，以避免管道内的杂质对流量计造成损害或影响测量精度。

环境检查：检查安装场所的环境条件，确保环境温度在-25～55℃范围内，湿度小于80%RH，且通风良好，避免日晒和雨淋。

二、安装位置选择水平安装：流量计应水平地安装在管道上，管道倾斜角度应控制在5°以内。

安装时，流量计的轴线应与管道轴线同心，流向一致。

如果必须垂直安装，应确保流体方向向上，并确保流量传感器内充满液体。

直线段要求：流量计应安装在管道的直线段上，避免安装在弯曲或不规则的部位。

同时，上下游应具有一定的直管段长度，以减少涡流和流体扰动对测量结果的影响。

一般上游直管段不小于15D（D为流量计公称通径），下游直管段不小于5D。

如果安装整流器，上游直管段长度可适当缩短。

远离干扰源：流量计应远离外界电场、磁场等干扰源，以避免外来干扰对测量信号的影响。

如果无法避免，应采取有效的屏蔽措施。

三、安装步骤安装传感器：将传感器按照上述要求安装在管道上，并确保流体流向与传感器外壳上的箭头方向一致。

同时，注意传感器与管道的连接处应密封良好，不得有泄漏。

安装变送器：将变送器安装在合适的位置，并连接好电源线、信号线等。

变送器的电源线应为屏蔽金属线，接地良好可靠。

电源应为24V DC，阻抗为650Ω。

设置仪表系数：在流量计投运前，需要进行仪表系数的设定。

这通常需要根据流量计的说明书进行操作，并仔细检查接线无误、接地良好后方可送电。

四、安装后注意事项定期维护：定期对流量计进行清洗、检查和复校。

对于有润滑油或清洗液注入口的流量计，应按说明书的要求定期注入润滑油或清洗液以维护叶轮良好运行。

保持畅通：保持过滤器畅通，避免杂质进入流量计影响测量精度。

如果过滤器堵塞，应及时排除。

防止碰撞：在安装和使用过程中，注意避免碰撞磁感应部分以免造成损坏。

流量计安装安全技术交底模板

一、交底目的为确保流量计安装过程中的安全，避免发生安全事故，现将流量计安装的安全技术要求及注意事项进行交底。

二、交底内容1. 施工人员要求（1）参加安装施工的人员必须具备一定的电气、仪表安装知识和技能，熟悉流量计的安装、调试及维护。

（2）施工人员必须经过安全教育培训，掌握安全操作规程，了解相关安全知识。

2. 施工现场安全要求（1）施工区域应设置明显的警示标志，禁止无关人员进入。

（2）施工现场应保持整洁，通道畅通，施工材料堆放整齐。

（3）施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。

3. 流量计安装前的准备工作（1）检查安装场地，确保地面平整、坚实，无积水、杂物。

（2）核对流量计型号、规格、数量是否符合要求。

（3）检查安装工具、仪器设备是否齐全、完好。

4. 流量计安装过程中的安全要求（1）安装人员必须穿戴好安全帽、安全带等个人防护用品。

（2）安装过程中，严禁操作人员站在管道、设备等可能发生倾倒的部位。

（3）在高处作业时，必须使用安全带，并确保安全带连接牢固。

（4）流量计安装过程中，注意防止电气设备漏电，操作人员应佩戴绝缘手套、绝缘鞋等防护用品。

（5）流量计安装过程中，严禁使用锐器、金属物品划伤管道或设备。

（6）安装过程中，注意观察管道、设备是否存在泄漏、异常情况，发现异常应立即停止作业，查明原因后进行处理。

5. 流量计安装后的调试与验收（1）安装完成后，对流量计进行调试，确保其正常运行。

（2）调试过程中，注意观察流量计显示值、仪表指针等是否正常。

（3）调试完成后，对流量计进行验收，确保其符合设计要求。

（4）验收合格后，填写流量计安装记录，并将相关资料归档。

三、注意事项1. 施工人员必须严格按照操作规程进行安装，不得擅自更改设计要求。

2. 安装过程中，如发现异常情况，应立即停止作业，查明原因后进行处理。

3. 施工过程中，加强现场安全管理，确保施工人员生命财产安全。

4. 施工结束后，对现场进行清理，恢复原状。

涡轮流量计直管段安装要求

涡轮流量计直管段安装要求涡轮流量计一般用于流体测量，通常会与直管段一起使用。

涡轮流量计直管段的安装对于流量计的精度和测量准确性非常重要。

本文将详细介绍涡轮流量计直管段的安装要求。

涡轮流量计直管段安装要求：1.直管段入口和出口应该清洁整齐，并确保直管段的一端与测量管道的进口相连，另一端与测量管道的出口相连。

2.直管段的长度应该足够长，以确保流体在测量范围内的速度分布均匀。

一般来说，直管段长度应该为10倍管道直径。

如果容纳不下这么长的直管段，则需要增加两个弯头来扩大管道截面积，以减慢流速。

3.在直管段的安装过程中，需要预防潜在的泄漏问题。

因此，在真空泵放空管道的时候，需要将直管段的两端用盖子封闭，以防止空气进入管道。

4.直管段的安装位置应该远离其他装置和管道，以确保测量的准确性。

同时，应该尽可能避免管道中的其他物质的影响，例如沉淀物和颗粒物。

5.直管段的安装必须要有足够的支撑。

其中的支架应该能够承受直管段的重量，避免扭曲或变形。

6.避免安装直管段在拐角或支管处。

如果必须安装，则需要采取措施配合安装。

拐角或T形管需要采用弧形接口，避免强烈的涡旋。

7.直管段末端要设有止水阀门，以确保能够拆卸和维护。

8.直管段的管道材料必须符合流体的性质和使用条件。

例如，需要考虑温度、压力、流体材质和化学性质等。

9.直管段的安装需要遵守标准化和规范化的安装要求。

根据不同的型号和使用场景，需要结合实际情况灵活选择。

以上是涡轮流量计直管段安装的一些要求，希望对于化工、医药、石油化工等行业的涡轮流量计安装人员有所帮助。

同时，任何细节问题请根据具体情况进行调整和修改。

液体涡轮流量计安装位置以及配管要求介绍

液体涡轮流量计安装位置以及配管要求介绍
液体涡轮流量计的安装位置
一般情况下，气体涡轮流量计应水平安装，安装时介质流动方向和流量计壳体所示方向一致。

如果必须垂直安装，应保证介质从下往上流，确保传感器内介质满管。

液体涡轮流量计的配管要求
1、为了避免液体涡流和断面流速的不均匀现象对测量造成影响，在传感器的进出口处应留有充足的直管段或加装整流器。

直管段要求一般进口处为20D，出口处为5D。

除此之外，还应该根据传感器前面的配管状态决定进口处直管段长度，具体如下图所示：
(a)调谐收缩时：L=15D
(b)单弯管接头时：L=20D
(c)双弯管接头时：L=25D (一个平面)
L=30D (二个平面)
(d)直角弯管接头时：L=40D
(e)有截止阀时：L=20D(阀门全开)
L=50D(阀门半开)
2、为了避免流体中的杂质影响正常测量，提高流量计正常使用，应在传感器前安装过滤器。

通常情况下，管径大的目数稀，管径小的目数密。

为了确保传感器正常运行，应根据实际的使用情况选用过滤网的目数。

3、焊接法兰时，要确保管内无突出部分，两法兰外周要完全吻合，垫圈不可以暴露在管内。

4、若通过流量计的流量过大，轴承转速会过高，容易出现磨损现象，因此，在预估有大流量时，可以利用安装在下游部分的调节阀调节流量。

5、在新管路安装流量计时，为了避免杂质进入，可先用一根空管子代替流量计运行一段时间之后，确认无杂质再换上流量计。

天然气涡轮流量计安装要求

天然气涡轮流量计安装要求天然气涡轮流量计是一种常用的流量计，广泛应用于石油、化工、天然气等行业中。

在安装天然气涡轮流量计时，需要注意以下几个方面的要求。

一、安装位置天然气涡轮流量计的安装位置应该在管道的直线段上，避免在弯头、三通等管道附件处安装。

这是因为在管道附件处，流体的流动状态会发生变化，容易产生涡流和旋转流，从而影响流量计的测量精度。

同时，安装位置应该避免在管道的上下游位置，以免受到管道内部流动状态的影响。

二、安装方向天然气涡轮流量计的安装方向应该与管道的流动方向一致，避免反向安装。

这是因为涡轮流量计的测量原理是利用流体的动能转化为涡轮的旋转动能，如果安装方向与流动方向相反，会导致涡轮的旋转方向与流动方向相反，从而影响测量精度。

三、管道直径天然气涡轮流量计的安装应该根据管道的直径选择合适的流量计型号。

一般来说，涡轮流量计的测量范围与管道直径成正比，因此在选择流量计时需要根据管道直径和流量范围进行匹配。

如果流量计的测量范围过小，会导致流量计无法正常工作；如果测量范围过大，会导致测量精度降低。

四、管道长度天然气涡轮流量计的安装位置应该在管道的直线段上，同时需要保证管道长度足够，以确保流体的流动状态稳定。

一般来说，管道长度应该满足以下要求：1. 管道长度应该大于10倍的管道直径，以确保流体的流动状态稳定。

2. 管道长度应该大于5倍的流量计长度，以确保流量计的测量精度。

五、安装方式天然气涡轮流量计的安装方式应该根据具体情况进行选择。

一般来说，涡轮流量计的安装方式有法兰式、螺纹式、夹式等多种方式。

在选择安装方式时需要考虑管道的材质、压力等因素，以确保安装牢固、密封可靠。

六、防护措施天然气涡轮流量计的安装位置应该避免受到外界干扰，如电磁干扰、机械振动等。

同时，需要对流量计进行防护措施，如安装防护罩、避免流体中含有颗粒物等，以确保流量计的正常工作。

天然气涡轮流量计的安装要求比较严格，需要根据具体情况进行选择。

涡轮流量计的安装使用说明书

涡轮流量计安装使用说明书1、概述1.1原理及适用范围涡轮流量计是目前国际上主要流量仪表产品之一，广泛用于石油、化工、冶金、供热等部门。

对液体、气体、蒸汽的流量进行检测和计量。

在流体中设置三角柱型漩涡发生体，从漩涡发生体两侧交替地产生有规则的漩涡，这种漩涡称为卡门漩涡，如图1.1所示，漩涡列在漩涡发生体下游非对称地排列。

设漩涡的发生频率为f,被测介质的平均流速为V，漩涡发生体迎流面宽度为d,表体通径为D，即可得到关系式：在漩涡发生体中装入检测探头及相应电路即构成了涡街流量传感器，LUGB-2型涡街流量传感的探头，采用特殊结构及材质，是改进型涡街流量传感器。

1.2特点检测元件不接触流体，可靠性高，介质适应性强元可动部件，耐磨损，结构牢固、简单良好的抗震性能允许工作温度范围宽，-40℃~+350℃测量范围宽，准确度高脉冲信号输出或二线制4~20mA电流信号输出2、基本参数测量介质液体、气体、蒸汽（单相介质或可以认为是单相介质）饱和蒸汽在干度≥85%时，可以认为是单相介质介质温度-40~+350℃介质压力 1.6MPa 2.5MPa 4.0MPa（压力在4.0MPa以上，需特殊定做）准确度 1.0级1.5级量程比1:8~1:30（参比标况下空气）1:8~1:40（参比常温水）流量范围液体0.4~7.0m/s 气体4.0~60.0m/s 蒸汽 5.0~70.0m/s规格DN25 DN40 DN50 DN65 DN80 DN125 DN150 DN200 DN250 DN300 材质1Cr18Ni9Ti雷诺数正常2×104阻力系数Cd≤2.6允许振动加速度LUGB型≤0.2g防护等级IP65防爆等级本安防爆：ExiaIICT2~CT6,隔爆：ExidIICT4环境条件环境温度-40~+55℃（非防爆场所）-20~+55℃（防爆场所）相对湿度≤85%大气压力86~106kpa供电电源非防爆型脉冲型+12VDC 20mA 电流型+24VDC 20mA输出信号频率脉冲信号2~3000Hz 低电平≤1V 高电平≥6V 二线制4~20mA信号（隔离输出）负载≤500Ω。

涡轮气体流量计安装使用说明书

涡轮气体流量计安装使用说明书TZ型涡轮流量计是用来进行气体体积流量精确测量的轴流型涡轮表，计量涡轮的转动与气体的流量成正比。

TZ型涡轮表由下列五部分组成：表体/气体整流器/包括涡轮在内的测量组件/磁耦合传动装置/计数器★表体表体的材料为，其两端为连接法兰。

★整流器整流器用来使气体流过涡轮表时处于规则状态以消防扰动对计量的不利影响★测量组件涡轮上有经过精密的加工的叶片，它与一套减速齿轮和轴承一起构成测量组件，支撑涡轮的两个高精度不锈钢永久自润滑轴承保证该组件有很长的使用寿命，涡轮表也可以选用外部润滑油等。

★磁耦合传动装置该装置将处于大气环境中的计数器部分与被测量气体分离开来，并将测量组件的转动传递给计数器。

★计数器计数器面板上标有下列重要信息：——最大工作压力——流量（最小和最大）——生产流水号——本安防爆标志——低频脉冲所对应的气体量和连线1、涡轮表的存放与搬运1.1 存放◇涡轮表应存放于干燥的环境中并应尽可能存放在其原来的包装箱内◇在安装之前不要将法兰两端的保护盖拆除，它们可以防止在表内部受到灰尘或杂物的侵害。

◇保证计数器和计量密封不被损坏。

1.2 搬运◇涡轮表是一种精确气体计量仪表，务必轻拿轻放。

◇计数器绝对不能用来作为吊装钩或手柄；搬运较重的涡轮表时需要使用起重设备，吊装物应放在涡轮表的圆柱体周围并尽量靠近法兰。

2、涡轮表的安装2.1 注意事项◇先取下法兰两端的保护盖◇检查涡轮叶片是否能自由转动◇表体上有箭头标明流体方向，不得反向安装◇焊接时必须将涡轮表拆离管线◇涡轮表所安装的管道不得对其施加任何重力◇进行管道耐压试验时涡轮表不得安装在管道上◇在管道被彻底清扫和干燥后安装涡轮表◇计数器可以转动350°◇涡轮表必须接地2.2 使用过滤器建议将过滤器(可以是临时性的)安装在涡轮表入口前的管道上，但不要过分靠近涡轮表，并应保证过滤器与涡轮表之间的管道清洁。

建议使用200目过滤器。

2.3安装方式◇涡轮表可以水平或垂直安装◇其上流至少应配备一个阀门◇配备旁通——旁通不是必须是——方便安装和维护◇下流阀门的配备——假如下流管路复杂——假如下流压力达到几个——应方便安装使用阀门的使用：所选用的阀门必须适用于管网压力，在中高压管网上，为主阀门安装一个小旁通阀可使主阀易于开启，并能有效地保证涡轮表不受突然开启的高压气流的冲击。

涡轮流量计技术规格书(发标版)

技术标准和要求一、总则本文为燃气管网公建、工业用涡轮流量计的采购技术规格书，该产品用于**有限公司的城市燃气管网工程中。

1.1本文为涡轮流量计（以下简称“流量计”）的技术标准和要求。

1.2本文是对中华人民共和国相关标准的补充，凡本规格书未述及的内容均按相关国家标准执行。

1.3交货的涡轮流量计必须符合本文的要求，技术条件的任何变动必须书面征得招标人认可，并对设计制造符合有关国家、行业的技术规范和标准负责。

1.4投标人须具有涡轮流量计相关的中华人民共和国《计量器具型式批准证书》，且证书须在有效期内。

1.5投标人须具有涡轮流量计相关的防爆合格证，且证书须在有效期内。

1.6投标人应通过ISO9000系列质量管理体系，且必须在有效期内。

1.7单独安装（不安装在调压柜内）的流量计的电气接线部分由投标人负责。

二、术语下列术语和定义适用于本文件。

2.1投标人表示涡轮流量计的制造厂商。

2.2招标人表示**城市燃气有限公司。

2.3累积流量在一段时间内流过管道横截面的气体总量。

2.4流量上（下）限值能按规定精确度进行测量的被测流量最高（低）值。

2.5范围度流量上限值与流量下限值的比值。

2.6压力损失气体流过流量计而产生的不可恢复的压力降低。

2.7重复性在同一工作条件下，流量计对同一流量输入值按同一方向连续多次测量的输出值间的相互一致程度。

2.8精确度流量计的示值与[约定]真值的一致程度。

2.9始动流量流量计开始连续指示的流量，此时不计示值误差。

2.10一体化智能流量计集流量测量、压力测量、温度测量、温压修正、压缩因子修正和流量计算一体的流量计。

三、范围投标人应按本文要求进行涡轮流量计的制造、试验和供货，并提供有关文件资料和其它相关的各种服务四、标准和规范4.1 涡轮流量计应满足或优于下面最新版本的规范、规则和标准的要求。

如果几种规范、规则和标准适用于同一情况，则应遵循最为严格的规范。

若本技术标准与其它规范或标准有所冲突，则以相关规范为准。

流量计安装技术要求

流量计安装技术要求各类流量计安装技术要求插入式涡街流量计安装技术要求：1、前直管段长度不小于40D；2、后直管段长度不小于5D；$ a) Q, N& q4 c/ O3、在管道上用气焊开一个略小于ф100mm的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利；1 g' d5 x8 \9 |/ x- b& F4、在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直；5、将球阀及传感器安装在焊接好的法兰上；6、调节丝杠，使插入深度符合要求，流体流向必须与方向标上的指示箭头保持一致；6 p,7、均匀拧紧压盖上的螺丝；8、电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内；9、仪表安装点周围应留有一定空间，以便安装接线和定期维护；. c+ J; R, N: y* k满管式涡街流量计安装技术要求：1、前直管段长度40D；2、后直管段长度5D；3、在管道上焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直；4、传感器安装在焊接好的法兰上；- }5 J+ H2 F9 e* o5、流体流向必须与方向标上的指示箭头保持一致；电磁流量计安装技术要求：1、前直管段不小于30D（混合液体时）；" z* F6 |6 J5 B6 W2、后直管段不小于5D；3 {2 |- v+ O- E6 j4 r% _3、优先选用垂直管道；4、为防止损坏传感器法兰口PTFE涂层，建议使用力矩板手紧固螺母，口径DN50的最大力矩为55N﹒m，口径DN40的最大力矩43N﹒m；, v6 v* t7 w" j1 }' B! q7 D5、为了安装、维护、保养方便，在流量计周围需有充裕的安装空间；节流孔板流量计安装技术要求：% i, z6 ^' o' |! h1、前直管段不小于8D；2、后直管段不小于5D；; @, c1 g1 u% ], y9 W4 @3、夹持节流件用的法兰与工艺管道焊接时，法兰密封面与管道轴线应垂直，且法兰轴线与管道轴线重合，法兰密封面管口焊接处不允许有突起焊肉，应打磨平整。

流量计的安装要求

流量计安装操作规程目的：流量计是用于贸易结算和成本核算计量器具，正确的安装方式直接影响气量读取的准确性。

对于燃气公司而言，目前使用最多的主要为罗茨流量计、涡轮流量计。

其中罗茨流量计主要应用于各商业用户，如酒店、食堂、洗浴场所，小时流量并不太大；涡轮流量计大多应用在工业用户方面，压力高，小时流量大是其主要使用特点。

罗茨流量计安装1、流量计的安装1.1安装方式a.垂直安装：当垂直安装时，气体进气口端需在上方，气体自上而下流动（上进下出）。

垂直安装有助于转子对赃物的自清洁能力，一般建议采用此种安装方式。

b.水平安装：水平安装时，流量计进出口端轴线应不低于管道轴线，以防止气体中的杂质滞留在流量计内，影响正常运转。

同时，应使流量计法兰与过滤器法兰直接对接。

c.无论垂直安装或水平安装，都必须使传感器内的转子轴处于水平位置。

且在流量计的上、下游分别保证有3DN 和1DN 的直管段。

1.2安装要求a.安装流量计的环境温度一般不应当超过-20℃-——+80℃范围；周围无腐蚀性气体，机械震动小，灰尘少且远离热源的场所；对于配有体积修正仪的智能型流量计，还应有符合规定的电磁环境。

流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量计的使用寿命；b. 对于新安装或检修的管道务必严格进行吹扫，去除管道中的杂质后方可安装流量计，在进行静压试验应加装盲板，不能对流量计进行打压；新建管道或维修后的管道必须对其进行彻底吹扫，去除焊渣、铁锈、砂粒等杂质。

清扫期间，应拆下流量计用工艺管道代替。

c. 流量计安装于管道之前，先检查内部转子转动是否灵活。

d.流量计上油必须安装过滤器并要定期清洗。

e.安装流量计时，应考虑安装伸缩管或波纹管以消除管路应力引起的流量计变形。

f.如果不允许中断气体的供应，建议设置旁通管路，以便对流量计进行维护，在垂直管道上安装时，流量计一般应安装在旁通管道中，以防止主管道杂物沉积于流量计内。

g.安装后，不允许对流量计产生安装应力，以免损坏流量计或影响其性能。
