电控基本电路介绍

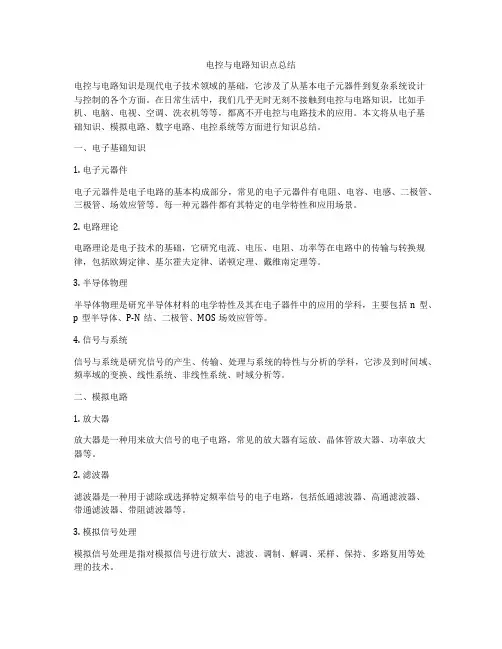

电控与电路知识点总结
电控与电路知识点总结电控与电路知识是现代电子技术领域的基础，它涉及了从基本电子元器件到复杂系统设计与控制的各个方面。
在日常生活中，我们几乎无时无刻不接触到电控与电路知识，比如手机、电脑、电视、空调、洗衣机等等，都离不开电控与电路技术的应用。
本文将从电子基础知识、模拟电路、数字电路、电控系统等方面进行知识总结。
一、电子基础知识1. 电子元器件电子元器件是电子电路的基本构成部分，常见的电子元器件有电阻、电容、电感、二极管、三极管、场效应管等。
每一种元器件都有其特定的电学特性和应用场景。
2. 电路理论电路理论是电子技术的基础，它研究电流、电压、电阻、功率等在电路中的传输与转换规律，包括欧姆定律、基尔霍夫定律、诺顿定理、戴维南定理等。
3. 半导体物理半导体物理是研究半导体材料的电学特性及其在电子器件中的应用的学科，主要包括n型、p型半导体、P-N结、二极管、MOS场效应管等。
4. 信号与系统信号与系统是研究信号的产生、传输、处理与系统的特性与分析的学科，它涉及到时间域、频率域的变换、线性系统、非线性系统、时域分析等。
二、模拟电路1. 放大器放大器是一种用来放大信号的电子电路，常见的放大器有运放、晶体管放大器、功率放大器等。
2. 滤波器滤波器是一种用于滤除或选择特定频率信号的电子电路，包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
3. 模拟信号处理模拟信号处理是指对模拟信号进行放大、滤波、调制、解调、采样、保持、多路复用等处理的技术。
4. 传感器与检测电路传感器是将被测量的物理量转换成电信号的装置，检测电路则是利用电子技术进行信号的检测、处理与控制。
三、数字电路1. 逻辑门电路逻辑门电路是一种能够对二进制信号进行逻辑运算的电子电路，包括与门、或门、非门、与非门、或非门、异或门等。
2. 组合逻辑电路组合逻辑电路是由多个逻辑门组合而成的电子电路，它可以实现任意的逻辑运算功能。
3. 时序逻辑电路时序逻辑电路是对输入信号进行时序控制并产生输出信号的电子电路，包括触发器、寄存器、计数器、状态机等。

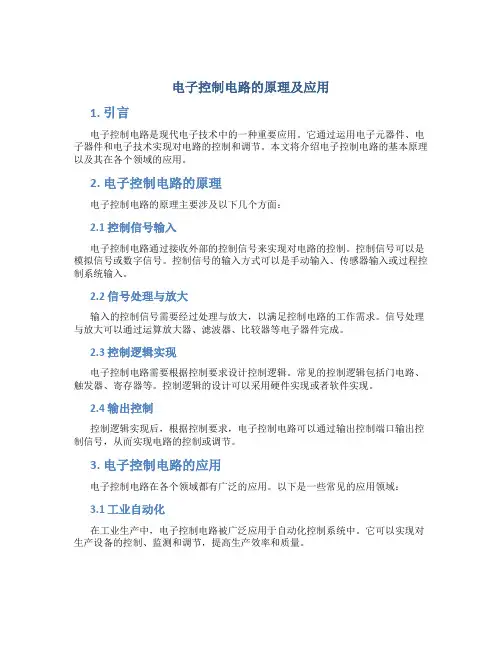

电子控制电路的原理及应用
电子控制电路的原理及应用1. 引言电子控制电路是现代电子技术中的一种重要应用。
它通过运用电子元器件、电子器件和电子技术实现对电路的控制和调节。
本文将介绍电子控制电路的基本原理以及其在各个领域的应用。
2. 电子控制电路的原理电子控制电路的原理主要涉及以下几个方面：2.1 控制信号输入电子控制电路通过接收外部的控制信号来实现对电路的控制。
控制信号可以是模拟信号或数字信号。
控制信号的输入方式可以是手动输入、传感器输入或过程控制系统输入。
2.2 信号处理与放大输入的控制信号需要经过处理与放大，以满足控制电路的工作需求。
信号处理与放大可以通过运算放大器、滤波器、比较器等电子器件完成。
2.3 控制逻辑实现电子控制电路需要根据控制要求设计控制逻辑。
常见的控制逻辑包括门电路、触发器、寄存器等。
控制逻辑的设计可以采用硬件实现或者软件实现。
2.4 输出控制控制逻辑实现后，根据控制要求，电子控制电路可以通过输出控制端口输出控制信号，从而实现电路的控制或调节。
3. 电子控制电路的应用电子控制电路在各个领域都有广泛的应用。
以下是一些常见的应用领域：3.1 工业自动化在工业生产中，电子控制电路被广泛应用于自动化控制系统中。
它可以实现对生产设备的控制、监测和调节，提高生产效率和质量。
3.2 汽车电子在汽车中，电子控制电路被用于控制引擎、变速器、车身电子、安全系统等各个方面。
它可以提高汽车性能、安全性和舒适性。
3.3 家电控制家电控制电路可以实现对家电产品的控制和调节，如空调、电视、洗衣机等。
它可以提供更智能、便捷和节能的家居生活体验。
3.4 电力系统控制电力系统控制电路广泛应用于发电厂、输电站和配电系统中。
它可以实现对电力系统的监控、保护和调节，确保电力系统的稳定运行。
3.5 通信设备控制在通信设备中，电子控制电路用于控制和管理无线信号、网络通信和数据传输。
它可以实现通信设备的高效运行和稳定连接。
4. 总结电子控制电路是现代电子技术的重要应用之一。
4种直流电机控制电路详解,含图
4种直流电机控制电路详解，含图含公式，直观又细致，不懂都难！旺材电机与电控2小时前私信“干货”二字，即可领取138G伺服与机器人专属及电控资料！直流电机在家用电器、电子仪器设备、电子玩具、录相机及各种自动控制中都有广泛的应用。
但对它的使用和控制，很多读者还不熟悉，而且其技术资料亦难于查找。
直流电机控制电路集锦，将使读者“得来全不费功夫”!在现代电子产品中，自动控制系统，电子仪器设备、家用电器、电子玩具等等方面，直流电机都得到了广泛的应用。
大家熟悉的录音机、电唱机、录相机、电子计算机等，都不能缺少直流电机。
所以直流电机的控制是一门很实用的技术。
本文将详细介绍各种直流电机的控制技术。
直流电机，大体上可分为四类：第一类为有几相绕组的步进电机。
这些步进电机，外加适当的序列脉冲，可使主轴转动一个精密的角度(通常在1.8°--7.5°之间)。
只要施加合适的脉冲序列，电机可以按照人们的预定的速度或方向进行连续的转动。
步进电机用微处理器或专用步进电机驱动集成电路，很容易实现控制。
例如常用的S A A l027或S A A l024专用步进电机控制电路。
步进电机广泛用于需要角度转动精确计量的地方。
例如：机器人手臂的运动，高级字轮的字符选择，计算机驱动器的磁头控制，打印机的字头控制等，都要用到步进电机。
第二类为永磁式换流器直流电机，它的设计很简单，但使用极为广泛。
当外加额定直流电压时，转速几乎相等。
这类电机用于录音机、录相机、唱机或激光唱机等固定转速的机器或设备中。
也用于变速范围很宽的驱动装置，例如：小型电钻、模型火车、电子玩具等。
在这些应用中，它借助于电子控制电路的作用，使电机功能大大加强。
第三类是所谓的伺服电机，伺服电机是自动装置中的执行元件，它的最大特点是可控。
在有控制信号时，伺服电机就转动，且转速大小正比于控制电压的大小，除去控制信号电压后，伺服电机就立即停止转动。
伺服电机应用甚广，几乎所有的自动控制系统中都需要用到。
高中通用技术《电子控制技术》电路复习课件
控制部分
控制部分：接受输入部分的采集信号，对输出部分发出指令。逻辑关系
1.555的2,6脚输入，3脚输出 2.比较器的输入端、输出端 3.五种逻辑门电路的逻辑关系：与门、或门、非门、与非门、或非门 4.用二极管、三极管实现逻辑门的功能
三极管、二极管实现门电路
判断上、下限调节电阻？ 调高/低上限温度？
调高/低下限温度？
（1）判断上、下限：类比 触发器 （2）调节输入端，同增同 减
自锁电路（继电器）：输出端保持
判断J-2的作用？
自锁电路（三极管）：输出端保持
Vcc
J
Rt
R4
R1
V2
V1
R3 V3
Rp R2
+
判断V555引脚作用
上、下限判断与调节（比较器）
判断Rt的型号？ 判断上、下限调节电阻？ 调高/低上限温度？ 调高/低下限温度？
(1)V+、V-不变，同增同减 (1)V+、V-改变，V+=V-
上、下限的判断与调节（555）2,6脚输入同端
调高/低设定温度？ （1）调节输入端，同增同减 （2）调节5脚，类比比较器
上、下限的判断与调节（555）2,6脚输入异端
触点负荷：在输出电路中，触点所承受的电压和电流 （≥ 工作电压和电流）
继电器的选择：额定直流工作电压—触点负荷（电压、电流、功率）
电容：额定直流工作电压、电容量 额定直流工作电压：电容器在电路中长期可靠地工作而不被击穿的直流 （≤ 电源电压（交流电的最大值）） 电压 ，又称为耐压值
作用：（1）通交流阻直流，耦合交变信号 （2）储存电能，充放电 （3）滤波
振荡电路
电控柴油机电路图及技术规范
• 1）电路图中的颜色
• 电路图及使用方法(以康明斯电控柴油机电路图为例)
• 康明斯原版电控柴油机电路图为彩色图，图中线路共有5种颜色，分 别是红色、蓝色、黑 色、紫色和绿色。
• 其中红色代表系统供电电路的电源线，包括蓄电池向ECM供电电路 电源 指线和ECM向输入、输出设备供电电路的电源线；蓝色代表输 入设备向ECM输入的信号电 方路，包括各种传感器、开关与加速踏 板的输出信号线；黑色代表供电电路的搭铁线，包括蓄电池回路的 搭铁线和ECM向输入、输出设备供电的搭铁线； 代表ECM向输 出设备提供控制信号的控制信号线； 为数据通信线。
• 2）电路图中的符号 • (1)蓄电池，如图1-15所示。 • (2)熔断丝，如图1-16所示。 • (3)钥匙开关，如图1-17所示。 • (4)传感器示例，如图1-18所示。 • (5)电子加速踏板，如图1-19所示。 • (6)指示灯,如图1-20所示。 • (7)开关,如图1-21所示。 • (8)ECM上的插头示例,如图1-22所示。
感器和重要的执行器的技术规范，不同机型上 安装的传感器的数量和类型可能不一样。
• 2、故障码 • 将故障以故障码的形式存储在ECM。包括：现
行故障码和非现行故障码。 • 读取故障的方法：警告灯、诊断仪 • 康明斯发动机故障码表
• 康明斯发动机故障码表
关的控制，线路中除了熔断丝外不允许再接其他电器元件。
• 开关电源：通过钥匙开关再接入ECM的电源，接入ECM前通
常还有一个熔断丝。当钥匙开关在OFF位置时，此电源处于断开 位置。ECM通过此开关的电源信号判断开始或者停止工作，通常 该信号也是熄火停机信号。
• 三、电气技术规范与故障码 • 1、技术规范 • 技术规范：电气技术规范和传感器技术规范。 • 传感器技术规范给出的是这个机型电路图的标题栏位于图的左下角，提供 该电路图的适用机型、电路图的公告号和ECM 零件号等信息。电路图的公告号也就是该电路 图的零件号。由于同一机型有可能安装有不同 零件号的ECM，因此在使用电路图时需加以注 意。

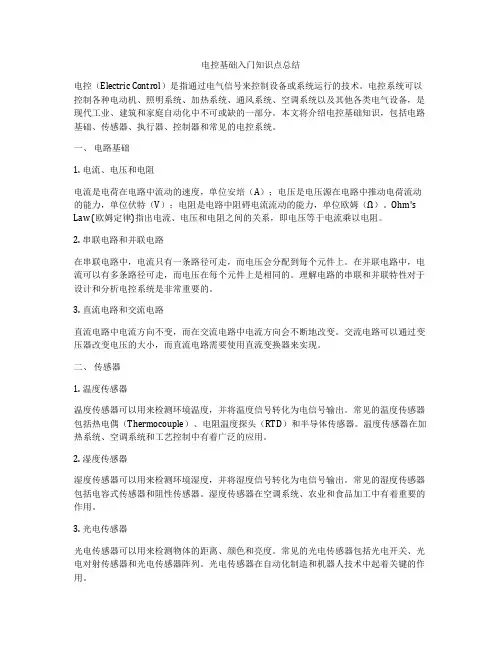

电控基础入门知识点总结
电控基础入门知识点总结电控（Electric Control）是指通过电气信号来控制设备或系统运行的技术。
电控系统可以控制各种电动机、照明系统、加热系统、通风系统、空调系统以及其他各类电气设备，是现代工业、建筑和家庭自动化中不可或缺的一部分。
本文将介绍电控基础知识，包括电路基础、传感器、执行器、控制器和常见的电控系统。
一、电路基础1. 电流、电压和电阻电流是电荷在电路中流动的速度，单位安培（A）；电压是电压源在电路中推动电荷流动的能力，单位伏特（V）；电阻是电路中阻碍电流流动的能力，单位欧姆（Ω）。
Ohm's Law (欧姆定律)指出电流、电压和电阻之间的关系，即电压等于电流乘以电阻。
2. 串联电路和并联电路在串联电路中，电流只有一条路径可走，而电压会分配到每个元件上。
在并联电路中，电流可以有多条路径可走，而电压在每个元件上是相同的。
理解电路的串联和并联特性对于设计和分析电控系统是非常重要的。
3. 直流电路和交流电路直流电路中电流方向不变，而在交流电路中电流方向会不断地改变。
交流电路可以通过变压器改变电压的大小，而直流电路需要使用直流变换器来实现。
二、传感器1. 温度传感器温度传感器可以用来检测环境温度，并将温度信号转化为电信号输出。
常见的温度传感器包括热电偶（Thermocouple）、电阻温度探头（RTD）和半导体传感器。
温度传感器在加热系统、空调系统和工艺控制中有着广泛的应用。
2. 湿度传感器湿度传感器可以用来检测环境湿度，并将湿度信号转化为电信号输出。
常见的湿度传感器包括电容式传感器和阻性传感器。
湿度传感器在空调系统、农业和食品加工中有着重要的作用。
3. 光电传感器光电传感器可以用来检测物体的距离、颜色和亮度。
常见的光电传感器包括光电开关、光电对射传感器和光电传感器阵列。
光电传感器在自动化制造和机器人技术中起着关键的作用。
4. 接近传感器接近传感器可以用来检测物体的接近或远离，并将信号转化为电信号输出。
基本电气控制电路
单元一 机动车的分类
• 一、按国家标准分类
• （一） 乘用车 • 乘用车是在其设计和技术特性上主要用于载运乘客及其随身行李或临
时物品的汽车， 包括驾驶员座位在内最多不超过９ 个座位， 它也可 以牵引一辆挂车。 • 与旧分类方式相比， 乘用车涵盖了轿车、微型车以及不超过９ 座的 轻型客车， 而载货汽车和９ 座以上的客车则不属于乘用车。有一类 特殊情况， 如金杯海狮及其同一长度的车， 既有９ 座以上又有９ 座 以下的， 在实际统计中， 我们将其统一划分为商用车。
• (6)将图分成若干图区，上方为该区电路的用途和作用，下方为图区 号。在继电器、接触器线圈下方列有触点表，用以说明线圈和触点的 从属关系。触点表中标明相应触点的索引图区号，对未使用的触点用 “x”表明，如图2 -2所示。
上一页 下一页 返回
2.1 电气控制系统的基木知识
• (7)接点的表示方法:三相交流电源采用L1 , L2 , L3标记;主电路按U、 • V , W顺序标记;分支电路在U, V, W后加数字1, 2, 3来标记;控制电路
上一页 下一页 返回
2.1 电气控制系统的基木知识
• 2. 1. 4电气接线图
• 电气接线图主要用于安装接线、线路检查、线路维护和故障处理等， 它表示在设备电控系统各单元和各元器件间的接线关系，并标注出所 需数据，如接线端子号、连接导线参数等。实际应用中通常与电路图 和位置图一起使用，如图2一4所示。
下一页 返回
2.1 电气控制系统的基木知识
• 2 .1 .2 气原理图
• 电气原理图用于表示电路、设备或成套装置的全部基本组成和连接关 系。电气原理图是根据电气控制线路的工作原理来绘制的。
• 电气原理图一般分为主电路、控制电路及照明和指示电路。 • 以某设备电气原理图2一1为例，来说明绘制电气原理图时应遵循的原
电控基本知识
1．断路器（无熔丝开关）：亦即无熔丝开关，断路器控制电源的断开或闭合，当用电器负载过大时可以自动断开电路，起到很好的保护作用。
中间的手杆，可以上下扳动用来控制电源的断开或闭合2．交流接触器：亦即电磁接触器，电路中常用的元器件，用来控制信号断开的大功率器件模型图：其中最上面的A1,A2点为交流接触器的线圈接线端子，连接交流接触器的控制信号。
正面的上下各四个接线端子为四组被控信号。
当A1，A2所接的控制线形成回路时，正面的吸合开关就会吸合（里面有电磁铁），从而使四组被控信号形成导通。
以此来完成控制信号通断的功能3．过路保护器：亦即热过载保护器，热继电器，过载电力电驿。
用来保护大功率用电设备的元器件，当大功率用电设备发生过载时，过路保护器控制簧片会自动跳脱，来断开用电设备的电源，此元件往往和交流接触器同时使用4．缺相保护器：也称欠相保护器主要用于用电器所需的电压为三相电的电器，如SMA机台，当所需的三相电缺少一相或者相序不正确时间，缺相保护器的被控端的就会断开，形不成回路，只有当相位正确时间才可以导通，所以当SMA机台接上外部电源后，机台没有得电就要先查看一下相位是否正确，我们现在用的缺相保护器当相位正确时间有指示灯会亮5．继电器：弱电控制强电的有效表现形式。
自动化电路中最常用的一种元件。
首先了解一下他的工作原理图COM b aa b 24信號COM原理图 模型图原理图：其中a 与com 端为常开触点，正常状态下为断开状态，b 与com 端为常闭触点，正常状态下为闭合状态。
我们的控制信号接到“信号”脚位工作时当机台发送控制信号时，信号与24V 之间的线圈就会得电，而此时的常开触点a 与com 端会变成闭合状态。
此时的常闭触点b 与com 端会变成断开状态，从而完成有小信号控制大负载的断开和闭合功能。
当控制信号断开后继电器的各触点状态复原。
模型图： 我们可以看到该Relay （继电器）模组上共有上下各四个共八个接线端子。
电控基础知识
携手共进，齐创精品工程
Thank You
世界触手可及
AWG(美标） mm2 17 1.037 18 0.8226 19 0.6529 20 0.5174 21 0.4105 22 0.3256 23 0.2581
5. 电源电压对应关系：
三相电源
单相电源
380V 400V 415V
220V 230V 240V
注：线电压是相电压的 倍；
6.其它：
制冷量：空调器制冷时单位时间内从密 封空间除去的热量；单位：W
电功率(额定功率）：负载在单位时间内 所消耗的电能；单位：W
能效比：
能效比Ke＝制冷量(W)/额定功率(W) 换算关系：
1W=3.41BTU(英制热量单位）
1BTU=0.293W
匹（HP）：即“马力” 1匹＝735.499W(电功率) 1匹----------2200～2600W 1.25匹------2600～3000W 1.5匹--------3000～3800W 1.7匹--------3800～4000W 2匹---------4000～5500W 2.5匹-------6000~6800W 3匹---------7000～8000w 国际制冷学会数据：环境温度为35℃，相对湿度70％
d.功能按键部分：通过操作控制空调工作 状态；
e.信号检测部分：完成各种模拟信号和开 关信号的检测，如：温度，时间，化霜 等；
f.控制及执行部分：由微处理器完成，它 通过对遥控，模拟量的识别，发出相应 指令，控制风机，显示，压机及异常情 况下的保护等；
g.显示部分：主要为发光二极管，数码管， 液晶显示屏等显示工作状态；如温度， 时间等；
通用技术电控专题——认识电路(共44张PPT)
电子元器件与电路基础
课题
班级
姓名
任务实施
实训过程 仪器仪表使用
记录 安全文明生产
团队协作
实训收获
实训体会
评定人
评
自己评
实训评价
同学评
老师评
综合评定等级
开始时间
结束时间
学号
日期
语
等级
签名
实际时间
电子元器件与电路基础
任务3 解读安全用电案例
1.电类实训室使用规则
（1）按指定工位进行操作训练，未经允许，不得离开工位。 （2）操作前，必须检查所需的元器件是否完好无损，如有破损，立即报 告。 （3）严格遵守安全操作规程。 （4）文明生产，工具、器件有序放置。 （5）未经指导教师同意，不得擅自操作电源开关。 （6）实训场地严禁大声喧哗、随意走动，进出实训场地要向指导教师请 假。 （7）认真填写实训室使用记录单。 （8）实习结束后，工完场清，全面清扫场地，关好门窗。
1kV=103V 1V=103mV
电子元器件与电路基础 任务2 测量基本电量
2.电压
规定电压的方向由高电位指向低电位，即电位降低的方向。
（a）用高电位指向低电位的箭头表示（b）高电位标“+”，低电位标“－”来表示
电子元器件与电路基础 任务2 测量基本电量
1.测量直流电压 （1）电路连接
直流电压测量结果表
电子元器件与电路基础 任务2 测量基本电量
1.电流
电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用的
时间的比值。
Iq
t
在国际单位制中，电流的单位是安培，简称安，符号是A。常用单位还 有毫安（mA）和微安（μA）：
1Ａ＝103 mＡ＝106μＡ
《电气控制线路》课件
保险丝
保险丝是一种常见的电控元件，用于保护电路 不受过流等电气故障的影响。
电控线路设计方法
1
线路设计注意事项
2
分析电控Байду номын сангаас路设计常见问题，介绍注
意事项和技巧，帮助你节省时间，提
高设计效率。
3
线路设计步骤
介绍了电控线路设计的一般步骤，包 括设计前准备、电路设计和电路绘制。
线路设计实例
通过实例让你更好地掌握电控线路的 设计方法和技巧，使你能够更好地应 对实际工作中的问题。
学习收获
总结了本课程的收获，让 你更好地掌握电控线路设 计和故障排查技能。
下一步行动计划
提出了下一步的行动计划， 帮助你在实践中更好地应 用电气控制线路的知识。
电控系统故障排除
1
故障现象分析
介绍电控系统故障中常见的故障现象，如电机振动、烧坏元件等，并给出分析方 法。
2
故障排除方法
介绍了电控系统故障的排查方法，如焊接方法、测量方法和替换故障元件等。
3
故障案例分析
通过实例，帮助你更好地了解电控系统故障的排查和处理方法。
总结
课程回顾
回顾了本课程的主要内容， 强调了电气控制线路设计 和故障排查的重要性。
《电气控制线路》PPT课 件
本课程将介绍电气控制线路的基本知识、组成、设计方法和故障排除。适合 电气工程师和爱好者学习，帮助你掌握电气控制线路设计和故障排查的技能。
课程介绍
课程概述
介绍电气控制线路的基本知识和组成。
课程目标
掌握电气控制线路的设计方法和故障排除技能。
学习内容
从基础的电气知识到电控系统的设计与故障排除。
基本电气知识
通用技术电控知识点高三
通用技术电控知识点高三通用技术电控知识点是高三学习中的重要内容之一，它涉及到电气控制、电路原理以及相关设备的运作原理等方面。
掌握了这些知识点，可以帮助我们更好地理解和应用电控技术。
本文将从电气控制概述、电控元件、电控系统等方面阐述通用技术电控知识点，帮助高三学生系统地理解和掌握相关内容。
一、电气控制概述电气控制是指利用电信号来控制各种设备和机器的运行，它是现代工业自动化不可或缺的一部分。
电气控制系统通常由电源、控制设备和执行器三部分组成。
1. 电源：电源是电气控制系统的能量来源。
常见的电源有交流电源和直流电源。
交流电源输出的是交流电，直流电源输出的是直流电。
在实际应用中，我们需要根据具体情况选择合适的电源类型。
2. 控制设备：控制设备用来发出控制信号，常见的控制设备有按钮、开关、继电器等。
通过这些设备，我们可以实现对各种设备和机器的启停、切换等操作。
3. 执行器：执行器是根据控制信号来完成具体操作的设备，包括电机、液压元件、气压元件等。
通过控制设备发出的信号，执行器可以实现设备的运行、停止等功能。
二、电控元件电控元件是电气控制系统中的重要组成部分，它们具有不同的功能和特点，常用的电控元件有继电器、接触器、按钮、开关等。
1. 继电器：继电器可以在小电流的作用下，控制大电流的开关。
它通常由线圈和触点两部分组成，线圈通过电流激励产生磁场，吸引或释放触点，从而控制电路的通断。
2. 接触器：接触器是一种大电流开关，它可以承受较大的负载电流。
接触器通常由主触点和辅助触点组成，主触点用于开关主电路，辅助触点用于辅助电路的控制。
3. 按钮：按钮是用手按压的开关装置，通过按下按钮可以实现电路的通断。
按钮常用于启动、停止等操作，根据不同需求可以选择常通按钮或常断按钮。
4. 开关：开关可以实现电路的分、合操作，常见的有单刀单掷开关和双刀双掷开关。
开关的状态可通过手动切换实现，也可以通过电磁控制或电路控制实现。
三、电控系统电控系统是由电气控制设备和电气控制元件构成的一个完整的系统，它可以控制和调节各种设备的运行状态。
冰箱电控板电路原理分析
AC INPUT
EMI
STRUCTURE
AC
DC
AC
DC
OUTPUT
整流滤波
开关变压器
整流滤波
DC 輸出
PWM
开关管
稳定度(反馈)控制 及保护控制
5.2、开关电源电路
开关电源主要线路作用及组成： 1）D5，R6，C6组成RCD吸收电路主要是吸收及嵌位变压器的漏感及反激电压， 防止变压器饱和，以及反激电压过高超过电源芯片内部MOS的耐压值从而导致烧机 2）R11 C12组成RC滤波电路，主要滤除反冲电压，防止其超过整流二极管DC的 反向耐压。 3）VR2稳压二极管是防止线路异常导致输出电压过高损坏器件。属于过压保护作用 4）R20,R21，U3，U2B等组成反馈电路，通过分压电阻，光耦传输等传入电源芯片 内，调节占空比的宽度，以此到达13V输出稳定的作用
• 冰箱电控板电路原理分析
PBA功能简述
1、典型电路原理图
2、实物电路分布图
强电驱动负载
3、电路主要模块及其作用
NO.
各功能模块电路
1
EMI电路
2
压敏防雷击电路
3
开关电源电路
4
DC TO DC电路
5
蜂鸣器驱动电路
6
MCU外围电路
7
通讯电路
8
风门驱动电路
9
风机驱动电路
10
LED驱动电路
11
传感器检测电路
注：输入电压须小于稳压器所能承受的最大输入电压﹐但要作原理简介 BUZ1、BUZ2两端口均接单片机的I/O口或单片机的蜂鸣器驱动口。BUZ1端口为“高频
口”（相对BUZ2而言），其脉冲电压频率一般为几KHz，具体频率依蜂鸣器需发出的音乐 声来调整；BUZ2端口为“低频口”，其电压周期相对较长一些，一般为数十ms至数百ms。 工作时，两端口输出电压脉冲驱动三极管Q2和Q3，当BUZ2端口出现高电平时，三极管Q3 导通， +12V电压经Q4三极管给蜂鸣器提供工作电压，同时为电容E7充电； BUZ2端口电平 变低时，Q3和Q4三极管均截止，+12V电压被隔离，此时已充满电的电容E7放电，为蜂鸣器 工作提供能量。蜂鸣器的工作状态直接由三极管Q2决定，当BUZ1端口出现高电平时，三极 管Q2导通，蜂鸣器工作，BUZ1端口电平变低时，Q2三极管截止，蜂鸣器停止工作。蜂鸣器 的通电频率与内部的谐振频率（固定）相互作用就产生我们所需的音乐声。
电控点火系统电路图
电控点火系统电路图
分析：发动机工作时，ECU根据接收到的传感器信号，按存储器中的相关程序和数据，确定出最佳点火提前角和通电时间，并以此向点火器发出指令。
点火器根据指令，控制点火线圈初级电路的导通和截止。
当电路导通时，有电流从点火线圈中的初级电路通过，点火线圈将点火能量以磁场的形式储存起来。
当初级电路被切断时，次级线圈中产生很高的感应电动势，经分电器或直接送至工作气缸的火花塞，火花塞产生电火花点燃气缸内的可燃气体。
班级：汽车检测08-1
姓名：杨银。
电控线路知识点总结图
电控线路知识点总结图一、电控线路的基本概念1. 电控线路是指通过控制电流、电压等电学信号来实现设备控制或信息传递的一种线路系统。
在工业自动化、家庭电器控制、汽车电子等领域都有广泛的应用。
2. 电控线路由电源、输入控制装置、输出执行机构以及连线等组成。
其工作原理是通过控制输入信号来控制输出装置的工作状态，从而实现自动控制功能。
3. 电控线路有数字电路和模拟电路之分，数字电路是以0和1的数字信号进行控制，而模拟电路是通过连续变化的电压或电流来控制。
二、电控线路的基本元件1. 电源：电控系统的供电来源，可以是交流电、直流电、电池等。
根据不同的电路要求选择合适的电源。
2. 开关：用于控制电路的通断，常见的有手动开关、继电器、接触器、光电开关等。
开关的选择应根据电路的负载、控制信号和环境条件来确定。
3. 传感器：用于将各种物理量、化学量、生物量等转换为电信号的装置，常见的有光电传感器、压力传感器、温度传感器等。
4. 继电器：继电器是一种电器控制器，通过电磁吸合作用来控制大功率电路的接通和断开。
广泛应用于自动控制系统中。
5. PLC（可编程逻辑控制器）：是一种专门用于控制工业自动化系统的装置，可以根据预先设定的逻辑程序来进行自动控制。
6. 电机：用于完成各种机械运动任务的装置，常见的有直流电机、交流电机、步进电机等。
7. 显示器：用于显示电路运行状态、参数等信息的装置，包括数显管、液晶显示屏、LED显示屏等。
8. 运算放大器：用于模拟电路中放大信号、求和、积分等处理的器件。
9. 电阻、电容、电感：是模拟电路中常用的元件，用于限流、滤波、存储能量等功能。
10. 逻辑门、触发器、计数器等数字电路芯片：用于数字信号的逻辑运算、触发控制、计数等功能。
三、电控线路的常见控制方法1. 基本的手动控制：通过手动开关、按钮、旋钮等手动输入控制信号，手动控制线路的开关状态和工作模式。
2. 自动控制：通过传感器检测现场信号，将信号通过电路处理后送入控制装置，实现自动控制。
电控单板基本介绍(090116)
ZR
硬件电路及元器件在硬件 电路中的作用
• • • • • • • 1、风机驱动电路 2、过零检测电路 3、风机反馈电路 4、稳压电源电路 5、电流检测电路 6、温度检测电路 7、复位电路
风 机 驱 动 电 路
风机驱动电路
• 工作原理简介：
主芯片FAN_IN口输出一脉冲信号到光耦弱电控制端，光耦强电的导通和断 开控制可控硅输出端的电压有效值，从而控制电机的转速。电网交流电源经过 电阻降压，通过稳压管稳压，获得12V直流电压，主控芯片通过光耦PC817与 强电隔离，控制可控硅BT131导通与截至。 • 各元器件的作用： 1. D15、R28、R29、E9、Z1、R30、C1组成降压电路，获得相对电压12V。 一般情况下： D15选用整流二极管4007； R28、R29选用11KΩ2W功率电阻； E9选用470uF 25V电解电容； Z1选用12V 0.5W稳压二极管； R30选用100KΩ 0.25W碳膜电阻； C1选用104滤波电容即可。 2. R25、C15组成滤波电路，解决可控硅导通与截止对电网的干扰，通过EMI测 试；同时防止可控硅两端电压突变，造成无门极信号误导通。 R25选用51Ω 1W氧化膜电阻； C15选用0.33uF 275VAC安规电容。 3. L2为扼流线圈，防止可控硅回路中电流突变，对TR1进行保护。 L2选用100uH扼流线圈。 4.TR1、R24、R26和IC6组成调压电路，调节PG电机的电压。 TR1选用1A双向可控硅； R24选用2KΩ 0.25W碳膜电阻； IC6选用PC817； R26选用330Ω 0.25W碳膜电阻。
扼流线圈: 用在风机驱动电路防止可控 硅回路中电流突变，对可控硅进 行保护
。
可控硅：
单板主要元器件介绍
24v光耦隔离控制继电器电路
24v光耦隔离控制继电器电路
24V光耦隔离控制继电器电路是一种常见的电子控制电路，它通常用于实现电气隔离和信号转换。
下面我将从多个角度来介绍这种电路。
首先，24V光耦隔离控制继电器电路的基本原理是利用光耦来实现输入和输出之间的电气隔离。
光耦是由发光二极管和光敏三极管组成的一种光电器件，当发光二极管端被输入电压驱动时，会发出光信号，光敏三极管端会感应到这个光信号并产生相应的输出信号。
通过这种方式，输入和输出之间就实现了电气隔离。
其次，24V光耦隔离控制继电器电路通常还包括一个继电器。
继电器是一种电控开关设备，当输入信号满足一定条件时，继电器的触点会闭合或者断开，从而控制输出电路的通断。
光耦隔离控制继电器电路通过光耦将输入信号与继电器的控制端相连，实现了对继电器的控制。
在设计24V光耦隔离控制继电器电路时，需要考虑输入端和输出端的电气特性匹配、继电器的额定电压和电流、光耦的工作特性等因素。
此外，还需要合理设计电路的布局和连接方式，确保信号
传输的稳定可靠。
总的来说，24V光耦隔离控制继电器电路是一种常用的电子控制电路，通过光耦实现输入和输出之间的电气隔离，同时结合继电器实现对输出的控制。
在实际应用中，需要根据具体的需求和电路特性进行合理设计和调试。
希望以上信息能够对你有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风 机 反 馈 电 路
风机反馈电路
• 工作原理简介： +12V电源提供给电机内置风速检测电路使用，目前我司常用的风机每转 一周，输出1个脉冲方波，风机内置风速检测电路输出波形通过一个限流电 阻后，再通过103瓷片电容滤波，二极管4148钳位，保证芯片脚的电压不超 出芯片的工作电压。芯片通过对输入脉冲方波频率的检测，来判断风机的 转速。若转速低于目标转速，则加大可控硅导通角，提高风机电压的有效 值，使风机转速增大；转速高于目标转速，则减小可控硅导通角，降低风 机电压的有效值，使风机转速变低。 • 各元器件的作用： D13选用1N4148，起嵌位的作用，使输入到芯片上的电压高于5V。 R21选用5.1K 0.25W碳膜电阻，也可采用相关0805贴片电阻，起限流的作 用。 C12选用103滤波电容，起滤波作用。
稳 压 电 源 电 路
稳压电源电路
• 工作原理简介： 通过降压、整流、滤波、稳压环节，将交流电网所提供的交流电源，经 变压器降压后，整流为脉动的直流电源，再经滤波后，保持其直流部分， 滤去交流和干扰部分，提供给稳压器，经稳压器稳压并滤波后，再提供给 负载，以保证电源的稳定性，满足电子器件及芯片的正常、稳定的工作。 • 变压器结构及相关原理 变压器由线圈绕组、铁芯组成。一般而言，变压器还有一个外壳，用来 起屏蔽和固定作用。 一般的变压器具有一个初级绕组、一个或多个次级绕组，线圈绕在铁心 上。给初级绕组加上交流电，由于电磁感应的原理，在次级绕组上则有电 压输出。 • 整流部分电路 整流电路的作用是，将经变压器降压后的交变电压通过二极管变为单向 的脉动电压。考虑到成本与性能，我们一般采用桥式整流的方式。它相对 半波、全波整流而言，具有二极管反向耐压值较小，通过二极管的电流较 小，同时能量的利用率高等特点。 • 滤波部分电路 通过整流后，电源的脉动成分较大。滤波电路的作用就是在降低整流后 输出电压中的脉动成分的同时，尽量保持其中的直流成分。
电 流 检 测 电 路
电流检测电路
• 工作原理简介： 电流互感器CT1采集压缩机电流，与电阻R6并联形成分压源，经整流二极管 D10半波整流后，再经R13和R14分压，电解电容E6平滑波形，电阻R12和 电容C8滤除输入量的高频成分，成为较平稳的电压模拟量输入到芯片A/D 口。CT1在不同的情况下有相应的电流，对应Current端有相应的电压值，压缩 机电流与Current端电压形成一一对应的关系，将此对应关系制成表格， 单片机通过A/D采样端口采集信号，根据不同的A/D值判断外界电流。 • 各元器件作用 1、电流互感器CT1——将要求检测的交流电流转化成可取样的小电流（交流) 2、模拟负载电阻R6——将转化后的小电流转化成电压（交流）； 3、整流二极管D10——将转化后的交流电压半波整流成直流电压； 4、电解电容E6——平滑整流后直流电压波形，分压后输入到芯片； 5、分压电阻R14和R13（16K）——用于调整A/D转换的参数，直接确定输 入到芯片口的A/D参数； 6、钳位二极管D9——确保输入到芯片口的模拟量不大于5V，以免损坏芯 片； 7、电阻R12和电容C8——组成了RC滤波电路。由于MCU 的A/D口所需输入 电流极小，这里将其加在芯片与输入量之间，不会产生压降，因此不会影响 采样的精确性。但对电流检测电路的输出信号进行了滤波，防止高频干扰。
过 零 检 测 电 路
过零检测电路
• 工作原理简介： 变压器输出端交流电压经两个二极管整流 当C点电压大于0.7V时，三极管导通，在三极管集电极形成低电平；当电 压再次降到低于0.7V时，三极管截止，三极管集电极通过上拉电阻，形成高 电平。这样通过三极管的反复导通、截止，在芯片过零检测端口D点形成 100Hz脉冲波形，芯片通过判断，检测电压的零点。 • 各元器件的作用： 1、D5和D6起整流的作用，形成脉动直流波形，选用整流二极管4007。 2、R1为三极管基极分流电阻，一般选用12K电阻。 3、R2为三极管基极限流电阻，一般选用12K电阻。 4、R3为三极管基极降噪电阻，增强三极管的可靠性，一般选用12K电阻。 5、R4为三极管集电极限流电阻，一般选用10K电阻。 6、Q2将采样信号转换成单片机可识别的方波信号，选用8050（NPN型） 管子，贴片TO23封装。 7、 电容C1三极管基极旁路电容，抗干扰作用，选用104贴片封装。
波形的作用
复 位 电 路
可以滤去高频谐波
复位电路
工作理简介： • 当电源电压（正常时为5V左右）下降到4.2-4.3V以下时，Q6截止， RESET输出低电平，原系统复位。上电时，电源必须上升到4.24.3V以上时，系统的复位信号才消失。 各元器件的作用： 1．三极管Q6和R22、R23、R24合用，作用相当于一个复位芯片。当 三极管Q6发射极和基极间的电压低于三极管的PN结正向导通电 压时，三极管截止，反之则导通。 2．R22、R23和R24为分压电阻，可用来调整复位电压。 3．C13起到平滑波形的作用。 4．C16可以滤去高频谐波。
电控基本电路介绍
• • • • • • • 1、风机驱动电路 2、过零检测电路 3、风机反馈电路 4、稳压电源电路 5、电流检测电路 6、温度检测电路 7、复位电路
滤波器
风 机 驱 动 电 路
Hale Waihona Puke 风机驱动电路• 工作原理简介：
主芯片FAN_IN口输出一脉冲信号到光耦弱电控制端，光耦强电的导通和断 开控制可控硅输出端的电压有效值，从而控制电机的转速。电网交流电源经过 电阻降压，通过稳压管稳压，获得12V直流电压，主控芯片通过光耦PC817与 强电隔离，控制可控硅BT131导通与截至。 • 各元器件的作用： 1. D15、R28、R29、E9、Z1、R30、C1组成降压电路，获得相对电压12V。 一般情况下： D15选用整流二极管4007； R28、R29选用11KΩ2W功率电阻； E9选用470uF 25V电解电容； Z1选用12V 0.5W稳压二极管； R30选用100KΩ 0.25W碳膜电阻； C1选用104滤波电容即可。 2. R25、C15组成滤波电路，解决可控硅导通与截止对电网的干扰，通过EMI测 试；同时防止可控硅两端电压突变，造成无门极信号误导通。 R25选用51Ω 1W氧化膜电阻； C15选用0.33uF 275VAC安规电容。 3. L2为扼流线圈，防止可控硅回路中电流突变，对TR1进行保护。 L2选用100uH扼流线圈。 4.TR1、R24、R26和IC6组成调压电路，调节PG电机的电压。 TR1选用1A双向可控硅； R24选用2KΩ 0.25W碳膜电阻； IC6选用PC817； R26选用330Ω 0.25W碳膜电阻。
稳压电源电路
• • 各元器件作用 变压器 – 降压：变压后的电压U＝ U原 ×（N2／N1） • 而n＝N2／N1＝U2／U1 • 当n<l时，U2<U1，为降压变压器，这是常用的一种变压器，也是目前我们所用的 变压器。 – 屏蔽 在给变压器的初级绕组通以交流电时，绕组周围会产生磁场，尽管有铁心给绝大部分 磁力线构成磁路，但仍有一些磁力线散布在变压器附近的一定空间范围内。这些磁力 线会对附近的电路形成一定的磁干扰，所以一般要给变压器加上屏蔽壳。屏蔽壳不仅 可防止变压器干扰其他的电路，同时亦可防止其他杂散磁场干扰变压器的正常工作。 • 2.四个整流二极管组成整流电路。 • 3. 通过整流后，电源的脉动成分较大。C1、C2、C3和C4的作用就是在降低整流后 输出电压中的脉动成分的同时，尽量保持其中的直流成分。 • 4、三端稳压器7805、7812，它有输入、输出和公共端三个端子。它们的作用是输 出电压稳定不变，以保证电子器件及芯片的正常、稳定的工作。 • 5、热敏电阻 PTC热敏电阻具有正的电阻温度特性，对于想检测的过热温度具有很好的敏感度。 因此，以PTC热敏电阻作为温度传感器，简单的电路结构就可以实现过热保护功能。 这样，就能够防止冒烟、放火花等故障，防患于未然。而且，使用PTC热敏电阻保护 电路的另一个特点是：解除发热异常的原因后，系统可以回到正常状态进行工作，无 需象使用温度保险丝等元件那样必须进行更换。
温 度 检 测 电 路
温度检测电路
• 工作原理简介： • 温度传感器RT1（相当于可变电阻）与电阻R9形成分压，则T端 电压为：5*R9/（RT1+R9），温度传感器RT1的电阻值随外界温度 的变化而变化，T端的电压相应变化。RT1在不同的温度有相应的阻 值，对应T端有相应的电压值，外界温度与T端电压形成一一对应的 关系，将此对应关系制成表格，单片机通过A/D采样端口采集信 号，根据不同的A/D值判断外界温度。 • 各元器件作用 • 1.RT与R9组成分压电路； • 2.D7与D8为钳位二极管，确保输入T端电压不大于+5V、不小于 0V。 • 3.E5起到平滑波形的作用； • 4.R11和C7形成RC滤波电路，滤除电路中的尖脉冲。其中R11还在 电路中起到限流的作用。
