连续刚构桥的设计与分析
连续刚构桥施工控制结构分析方法
河南科技上中铁大桥局集团一公司张金辉路桥建设ROAD &BRIDGE C ONSTRUCTION大跨度桥梁的施工均采用分节段逐步完成的施工方法，其结构的最终形成，必须经历一个漫长而又复杂的施工过程以及结构体系转换过程。
施工过程中每个阶段的变形计算和受力分析，是桥梁结构施工控制中最基本的内容和直接依据。
现阶段施工控制中桥梁结构的计算方法主要包括：正装分析法、倒装分析法和无应力状态计算法。
在大跨度桥梁结构的施工控制中，虽然这3种计算方法都能用于各种形式的桥梁结构分析，但由于不同形式的桥梁结构所采用的施工方法不同，因而每种计算方法对于不同形式的桥梁结构分析的侧重点不同，同时也有其特点。
一、现有的3种结构分析方法简述1.正装计算法（正算法）。
正装计算法是按照桥梁结构实际施工加载顺序来进行结构变形和受力分析，它能较好地拟合桥梁结构的实际施工历程，得到桥梁结构在各个施工阶段的位移和受力状态。
这不仅可以用来指导桥梁的设计和施工，而且为桥梁的施工控制提供了依据。
同时，采用正装计算能较好地考虑一些与桥梁结构形成历程有关的因素，如结构的非线性问题和砼的收缩徐变问题。
正因为如此，正装计算法在桥梁的计算分析中占有重要位置。
对于各种形式的大跨度桥梁，要想了解其结构在各个阶段的位移和受力状态，都必须首先进行正装计算。
2.倒装计算法（倒拆法）。
倒装计算法是按照桥梁结构实际施工加载顺序的逆过程来进行结构行为分析的。
倒装计算的目的就是要获得桥梁结构在各施工阶段理想的安装位置（主要指标高）和受力状态。
众所周知，一座大跨度桥梁的设计图，只给出了桥梁结构最终成桥状态的设计线型和设计标高，但是桥梁结构施工中间各状态的标高并没有明确给出。
要想得到桥梁结构施工初始状态和施工中间各阶段的理想状态，就要从设计图中给出的最终成桥状态开始，逐步倒拆计算来得到施工各阶段中间的理想状态和初始状态。
只有按照倒装计算出来的桥梁结构各阶段中间状态（主要指标高）去指导施工，才能使桥梁的成桥状态符合设计要求。

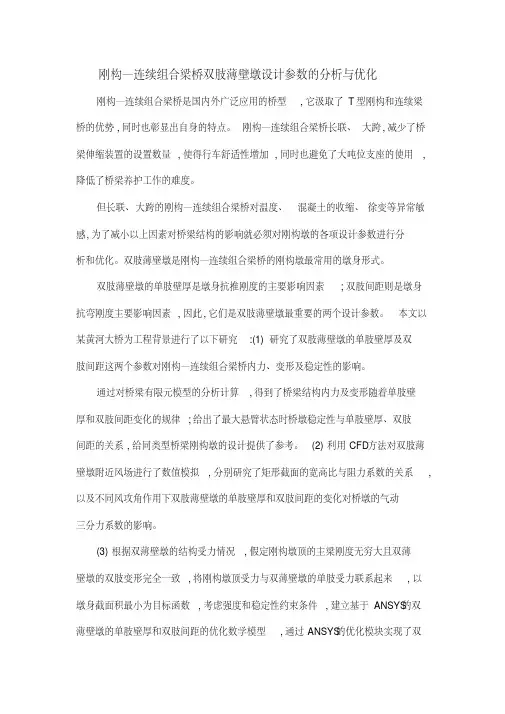

刚构—连续组合梁桥双肢薄壁墩设计参数的分析与优化
