连续刚构桥设计方法

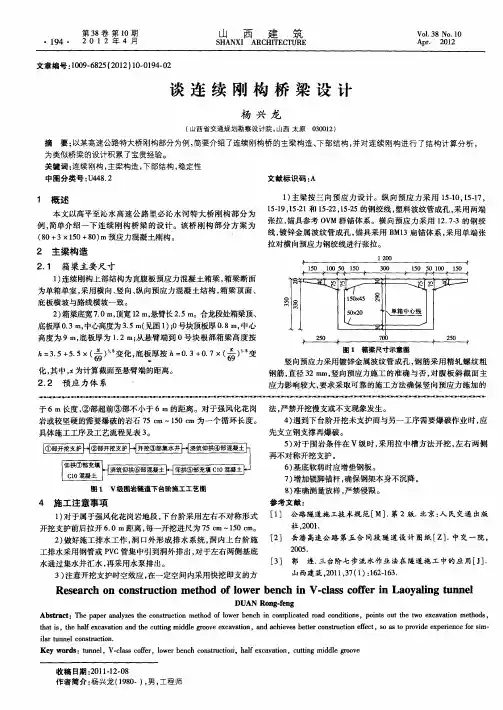

谈连续刚构桥梁设计
2 2 预 应 力体 系 .
严 于 6m长度 , ②部超前③部不小 于 6m 的距离 。对 于强 风化花 岗 法 , 禁开挖慢 支或不支现象发生 。 4 遇到下 台阶开挖未 支护而与另一工序需要爆破作业 时 , ) 应 先支立 钢支撑再爆破 。 具体施 工工序及工艺流程见表 3 。
岩 或较坚硬 的需要爆破 的岩石 7 m一10c 5c 5 m为一个循 环长 度。
①部开挖支护H ②部开挖支护 H 开挖③部集水井H 浇筑仰拱 ④部混 凝土
仰拱⑦部充填
C 0混凝土 1
5 对 于围岩条 件在 V级 时 , 用拉 中槽 方法开挖 , 右两侧 ) 采 左
再 不对 称开挖支 护。 6 基底软弱 时应增垫钢板 。 )
!
10 5 10 5 10 0 0 5 30 0 10 5 o 10 5 O1o 5
1 概 述
本 文以高平 至沁 水高 速公路 里必沁 水河特 大桥 刚构部 分 为
例, 简单介绍 一下 连续 刚 构桥 梁 的设计 。该 桥 刚构 部分 方 案 为
(0+3 0+ 0 m预应力混凝 土刚构 。 8 1 X 5 8) 。
DUAN n -e g Ro g fn Ab t a t h a e n l z st e c n t c in meh d o o rb n h i o l ae o d c n i o s on s o tt e t o e c v t n meh d , sr c :T e p p ra a y e h o sr t t o flwe e c n c mp i td r a o dt n ,p i t u h w x a ai t o s u o c i o t a , h afe c v t n a d t e c t n d l r o e e c v t n,a d a h e e etrc n tu t n e e t O a rvd x e e c o i — h ti t e h l x a ai h u t g mi d eg o v x a ai s o n i o n c i v s b t o sr c i f c ,S st p o i e e p r n ef rs e o o i e r
连续刚构桥工程设计方案
连续刚构桥工程设计方案第一章概述1.1 地质条件图1-1 桥址纵断面图1.2 主要技术指标桥面净宽:2×12m+0.5m (分离式)设计荷载:公路-I级行车速度:80km/h桥面横坡:2%通航要求:无温度:最高年平均温度34℃,最低年平均温度-10℃。
1.3 设计规范及标准1、《公路桥涵设计通用规范》(JTG D60-2004)。
2、《公路桥涵地基与基础设计规范》(JTG D63-2007)。
3、《公路桥涵施工技术规范》(JTJ 041-2000)。
4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)。
5、《公路桥涵圬工设计规范》(JTG D61-2005)第二章方案比选2.1 概述桥式方案比选是初步设计阶段的工作重点,一般要进行多个方案比较。
各方案均要求提供桥式布置图,图上必须标明桥跨位置,高程布置,上、下部结构形式及工程数量。
对推荐方案,还要提供上、下部结构的结构布置图,以及一些主要的及特殊部位的细节处理图。
设计方案的评价和比较,要全面考虑各项指标,综合分析每一方案的优缺点,最后选定一个符合当前条件的最佳推荐方案。
有时,占优势的方案还应吸取其他方案的优点进一步加以改善。
2.2 比选原则设计从安全性、技术适用性、施工难度、设计施工周期、经济性、实用性和观赏性等几方面对各比选方案进行评比,其中安全性为主要因素。
2.3 比选方案根据设计任务要求,依据现行公路桥梁设计规范,综合考虑桥位地质地形条件,拟定了三个比选方案:方案一:预应力混凝土连续刚构桥方案二:上承式钢管混凝土拱桥方案三:独塔斜拉桥2.3.1预应力混凝土连续刚构桥1.结构受力特点⑴在高墩大跨径桥梁中,与其它结构体系比较,预应力混凝土连续刚构桥常成为最佳的桥型方案。
⑵预应力砼充分发挥了高强材料的特性,具有强度高、刚度大、变形小以及抗裂性能好的优点。
⑶结构伸缩缝数量少,高速行车平顺舒适,维修工作量小,维护简单。
预应力混凝土连续刚构桥设计
预应力混凝土连续刚构桥设计
预应力混凝土连续刚构桥是一种常见的桥梁结构,它利用预应力混凝土的优势,能够跨越较大的跨度并承载重量较大的荷载。
以下是预应力混凝土连续刚构桥设计的一般步骤:
1.选取合适的跨径和断面形式:根据实际需要和条件,确定桥
梁的设计跨径和断面形式。
常见的断面形式有T形梁、箱形
梁等。
2.进行受力分析:通过桥梁受力分析,确定桥梁受力特性,包
括活荷载、恒荷载、自重和温度应力等。
3.确定预应力设计方案:根据受力特性,确定预应力的位置、
数量和作用方式。
预应力可以通过张拉钢筋或压浆法进行施加。
4.进行断面设计:根据受力特性和预应力设计方案,进行桥梁
断面设计,包括受压区尺寸、预应力筋直径和数量等。
5.进行荷载计算:根据实际荷载情况,进行桥梁的荷载计算,
包括轴力、弯矩和剪力等。
6.确定桥墩尺寸:根据荷载计算和桥梁断面设计,确定桥墩的
尺寸和布置。
7.进行施工图设计:根据设计计算结果,编制施工图纸,包括
桥梁平面布置、纵断面和横断面等详细设计。
8.进行结构分析:根据施工图纸,进行桥梁的结构分析,包括钢筋布置、预应力计算和桥台桥墩设计。
9.进行施工方案设计:根据桥梁结构和施工条件,制定合理的施工方案,包括施工工序、材料选用和施工方法等。
10.进行桥梁施工:按照设计和施工方案进行桥梁施工,包括浇筑混凝土、张拉预应力、安装支座和防腐处理等。
以上是预应力混凝土连续刚构桥设计的一般步骤,具体的设计过程需要根据实际情况进行调整和优化。
预应力混凝土连续梁(刚构)桥
2.立面布置
等高连续梁
梁高选择:与跨度有关。 • 公路桥的高跨比h/L在1/25~1/15之间。当采用顶推法施
工时,考虑顶推法施工时对结构的附加受力要求,高跨 比选1/15~1/12为宜
• 干线铁路桥, 高跨比为1/8~1/16
Kochertal Bridge
德国 | 科查塔桥
Kochertal Bridge
连续钢构体系
2.立面布置
带V形墩或V形支撑的连续梁体系
优点: • 适当增加连续梁的跨越能力、节省材料 • 削减墩顶的负弯矩 • 外观上显得轻巧别致
桥无止,路无尽
2.立面布置
连续钢构体系
特点: ③在构造方面,主梁常采用变截面箱形梁,桥墩多采用矩形和 箱形截面的柱式墩或双薄壁墩;在连续刚构两端设置的伸缩装 置应能适应结构纵向位移的需要,同时,端部需设置控制水平 位移的挡块,以保证结构的水平稳定性。
2.立面布置
连续钢构体系
受力特点: ①随着墩高的增加,连续刚构的墩顶以及跨中梁部弯矩趋近连 续梁者 ②墩的轴向力和墩底弯矩随墩高的增加急剧减少 ③两墩之间的梁部所受到的轴向力随墩高的增加而急剧减少。 因此,连续刚构梁的高跨比等设计参数可参照连续梁桥取值 (适当偏小),对带双薄壁墩的连续刚构体系,其梁部弯矩与 双薄壁的截面尺寸和间距有较大关系
可取1/25~1/16,支点截面与跨中截面高度之比在2.0 ~ 3.0; • 铁路:支点截面可取1/16 ~ 1/12,支点截面与跨中截面 高度之比在1.5 ~ 2.0.边跨与中跨的跨度比在0.5 ~ 0.8 内变化,采用悬臂法施工时宜取较小值。比值过大,会导 致边跨正弯矩分布不合理;而比值过小,梁端支点可能发 生负反力,需要设置构造复杂的拉力支座。
三跨连续刚构桥设计

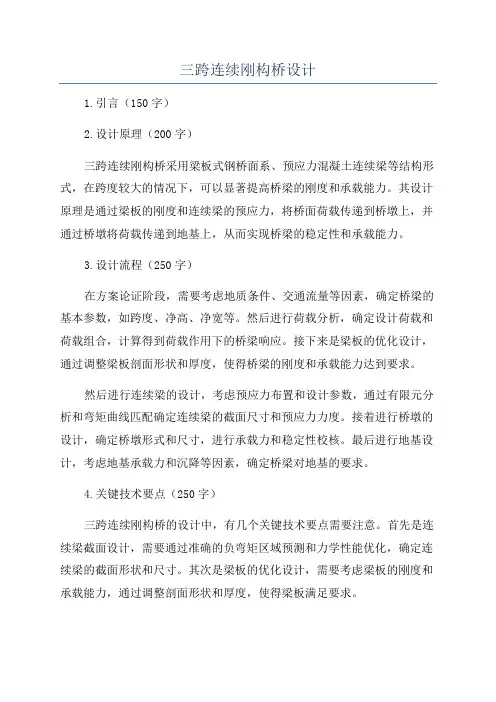

三跨连续刚构桥设计1.引言(150字)2.设计原理(200字)三跨连续刚构桥采用梁板式钢桥面系、预应力混凝土连续梁等结构形式,在跨度较大的情况下,可以显著提高桥梁的刚度和承载能力。
其设计原理是通过梁板的刚度和连续梁的预应力,将桥面荷载传递到桥墩上,并通过桥墩将荷载传递到地基上,从而实现桥梁的稳定性和承载能力。
3.设计流程(250字)在方案论证阶段,需要考虑地质条件、交通流量等因素,确定桥梁的基本参数,如跨度、净高、净宽等。
然后进行荷载分析,确定设计荷载和荷载组合,计算得到荷载作用下的桥梁响应。
接下来是梁板的优化设计,通过调整梁板剖面形状和厚度,使得桥梁的刚度和承载能力达到要求。
然后进行连续梁的设计,考虑预应力布置和设计参数,通过有限元分析和弯矩曲线匹配确定连续梁的截面尺寸和预应力力度。
接着进行桥墩的设计,确定桥墩形式和尺寸,进行承载力和稳定性校核。
最后进行地基设计,考虑地基承载力和沉降等因素,确定桥梁对地基的要求。
4.关键技术要点(250字)三跨连续刚构桥的设计中,有几个关键技术要点需要注意。
首先是连续梁截面设计,需要通过准确的负弯矩区域预测和力学性能优化,确定连续梁的截面形状和尺寸。
其次是梁板的优化设计,需要考虑梁板的刚度和承载能力,通过调整剖面形状和厚度,使得梁板满足要求。
此外,桥墩和地基的设计也是关键的技术要点。
桥墩的设计需要考虑承载能力和稳定性,通过合理的形式和尺寸,使得桥墩满足荷载要求。
地基的设计需要考虑承载力和沉降等因素,通过合理的地基处理和加固措施,保证桥梁对地基的要求。
5.实际案例(350字)我们以市青山大桥为例进行案例分析。
该桥为三跨连续刚构桥,全长150米,其中两边跨度为40米,中间跨度为70米。
地质条件为软弱黏土,交通流量较大。
在方案论证阶段,我们考虑了地质条件和交通流量,确定了桥梁的基本参数。
然后进行了荷载分析,确定了设计荷载和荷载组合。
接着进行了梁板的优化设计,通过调整剖面形状和厚度,使得梁板满足刚度和承载能力要求。
连续刚构桥工程设计方案
连续刚构桥工程设计方案一、项目概述连续刚构桥是一种常见的桥梁结构形式,它采用连续梁的设计理念,将多跨梁连接在一起,形成一种整体受力的结构体系。
本设计方案以某城市快速路上的连续刚构桥工程为例,桥面宽度为双向八车道,总跨度为1000米,共分为5跨,每跨长度为200米。
桥墩高度为50米,采用预制混凝土箱梁,墩柱采用钢管混凝土结构。
二、设计依据1. 工程地质报告:根据地质勘察报告,桥址区地质条件良好,适合建造连续刚构桥。
2. 设计规范:本工程设计遵循《公路工程技术标准》(JTG B01-2014)、《公路桥涵设计通用规范》(JTG D60-2015)等相关规范要求。
3. 交通流量:根据交通流量调查,该路段日交通量约为15000辆/日,设计时需考虑未来交通量的增长。
4. 结构材料:采用预制混凝土箱梁和钢管混凝土墩柱,符合现代桥梁建设的发展趋势。
三、设计方案1. 桥面结构:桥面采用预制混凝土箱梁,梁高2.5米,梁宽3.5米,梁长200米。
桥面横坡为1.5%,满足道路设计要求。
2. 墩柱结构:墩柱采用钢管混凝土结构,直径1.2米,壁厚0.4米。
墩柱高度为50米,顶部设置劲性骨架连接梁底板,以提高整体稳定性。
3. 连接方式:采用预应力混凝土连接,通过预应力筋将梁与墩柱连接在一起,确保结构整体受力。
4. 支座系统:桥梁支座采用橡胶支座,具有良好的弹性、耐久性和抗剪切性能,满足桥梁的变形和受力要求。
5. 施工方法:采用预制混凝土箱梁,通过预制厂进行生产,提高施工质量和效率。
墩柱采用钢管混凝土施工,施工过程中严格控制混凝土的浇筑质量和养护。
四、设计计算1. 结构受力分析:采用结构分析软件进行受力分析,计算桥梁在各种荷载作用下的内力和变形,确保结构安全可靠。
2. 稳定性分析:对墩柱的稳定性进行计算分析,确保墩柱在施工和运营过程中的稳定性。
3. 耐久性分析:根据桥址区的环境条件,对桥梁的耐久性进行评估,选择合适的材料和施工工艺,提高桥梁的使用寿命。
连续刚构桥的设计与计算
连续刚构桥的设计与计算连续刚构桥(Continuous Rigid Frame Bridge)是指由一系列刚性构件(如梁、柱和连接节点)组成的桥梁结构,其具有较高的刚度和稳定性。
该设计与计算过程通常包括以下几个步骤:结构形式选择、作用力分析、截面设计、节点设计和整体稳定性分析。
下面将详细介绍这些步骤。
首先,结构形式选择是连续刚构桥设计的起点。
在选择结构形式时,需要考虑桥梁的跨度、地质条件、交通承载能力要求和建设成本等因素。
常见的连续刚构桥形式包括刚性桥梁、单塔拉索悬索桥和钢混合结构,设计人员可以根据具体情况选取对应的桥梁形式。
其次,作用力分析是连续刚构桥设计的核心部分。
在进行作用力分析时,需要考虑桥梁所承受的静力荷载、动力荷载和温度荷载等。
根据设计规范和标准,通过合理的假设和简化计算模型,计算出各个构件的内力和外力作用情况。
然后,根据作用力分析的结果,需要进行截面设计。
截面设计主要包括确定梁和柱截面的尺寸和受力性能。
在截面设计时,需要考虑材料的强度、受力性能要求和工程经济性。
为了满足设计要求,可能需要进行多次迭代计算,直到满足结构强度和刚度的要求。
接下来是节点设计。
节点是连续刚构桥中的重要连接部分,需要保证节点的刚性和稳定性。
节点设计主要包括节点连接方式和节点构造设计两个方面。
在节点连接方式的选择上,常见的有焊接、螺栓连接和预应力锚固等。
在节点构造设计中,需要考虑连接构件的受力情况、节点刚度和施工性能等。
最后,整体稳定性分析是连续刚构桥设计的最后一步。
在进行整体稳定性分析时,需要考虑桥梁的水平和垂直稳定性。
水平稳定性主要通过设置纵横向加固措施来保证,如设置剪力墙、横向联结梁和固定支座等。
垂直稳定性则通过合理的梁柱列设计和支座设计来保证。
总之,连续刚构桥的设计与计算是一个复杂而繁琐的过程,需要设计人员具备良好的结构力学知识和经验。
通过合理的结构形式选择、作用力分析、截面设计、节点设计和整体稳定性分析等步骤,可以设计出满足设计要求的连续刚构桥。
连续刚构桥施工方案(3篇)
第1篇一、项目概述本项目为一座连续刚构桥,位于我国某地区,全长1200米,主桥跨度为280米,桥面宽度为30米。
该桥采用预应力混凝土结构,主梁采用单箱单室截面,桥墩采用双柱式桥墩。
本项目施工工期为24个月。
二、施工组织设计1. 施工队伍本项目施工队伍由项目经理、技术负责人、质量负责人、安全负责人、施工员、技术员、质检员、安全员等组成。
施工队伍具备丰富的桥梁施工经验,能够确保工程质量和安全。
2. 施工设备本项目所需施工设备包括:混凝土搅拌站、混凝土输送泵、钢筋加工设备、模板设备、塔吊、施工升降机、挖掘机、装载机、自卸汽车等。
3. 施工进度计划根据项目特点和施工条件,制定以下施工进度计划:- 施工准备阶段:1个月- 钢筋加工及安装阶段:2个月- 模板安装及混凝土浇筑阶段:6个月- 预应力施工阶段:2个月- 桥面系施工阶段:2个月- 防水及排水系统施工阶段:1个月- 竣工验收阶段:1个月三、施工方案1. 钢筋加工及安装(1)钢筋加工:采用钢筋加工设备进行钢筋加工,确保钢筋尺寸、形状和位置符合设计要求。
(2)钢筋安装:采用绑扎法或焊接法进行钢筋安装,确保钢筋位置准确、牢固。
2. 模板安装及混凝土浇筑(1)模板安装:采用组合钢模板,根据设计图纸进行模板安装,确保模板位置准确、平整。
(2)混凝土浇筑:采用混凝土输送泵进行混凝土浇筑,确保混凝土密实、均匀。
3. 预应力施工(1)预应力筋加工:采用钢筋加工设备进行预应力筋加工,确保预应力筋尺寸、形状和位置符合设计要求。
(2)预应力张拉:采用预应力张拉设备进行预应力张拉,确保预应力达到设计要求。
4. 桥面系施工(1)桥面铺装:采用沥青混凝土进行桥面铺装,确保桥面平整、密实。
(2)桥面排水:设置桥面排水系统,确保桥面排水畅通。
5. 防水及排水系统施工(1)防水:采用防水涂料进行桥面防水,确保防水效果。
(2)排水:设置桥面排水系统,确保桥面排水畅通。
四、质量控制措施1. 材料质量控制(1)钢筋:选用符合国家标准的钢筋,确保钢筋质量。
连续刚构桥关键构造设计要点
连续刚构桥关键构造设计要点说起连续刚构桥,嗯,估计很多人都会想,哎,这个名字听起来挺复杂的吧?其实说白了,它就是一种非常耐用、坚固的桥梁类型。
就像我们平常走的那些大桥,底下没有支撑柱子,都是依靠桥本身的结构来支撑的。
不过,这种桥的设计可不简单,里面有不少关键的构造设计要点,搞不好就会“摔个大跟头”。
今天就给大家聊聊,这些看似高深的设计要点,其实也没有那么可怕。
大家别着急,咱慢慢聊,轻松一下!连续刚构桥的设计要点之一,就是桥梁的“整体性”。
说白了就是它能“合体”,把所有部分都结合得紧紧的,一块儿工作。
你想啊,咱们走路时,腿得同时动,才能不摔倒,是吧?这桥梁也是一样,不能某一部分松了,或者某一部分太软,就容易出现问题。
比如说桥梁的梁体、支座和桥面板,它们得紧密配合,像是穿了同一件合身的衣服,大家都“穿得好”,桥才不会出现晃动。
试想一下,如果桥面板太厚,支座太软,梁体又太长,那桥不就成了“四不像”,谁敢在上面走?然后嘛,讲到“耐久性”,这就是要保证桥梁经得住风吹雨打、岁月的侵蚀。
都知道,现在的环境问题比较严重,大风大雨就更是家常便饭。
想象一下,一座桥如果不耐腐蚀,那雨水一冲,太阳一晒,钢筋一锈,桥面也就不稳了。
所以呢,桥梁的材料得选得当,不能图便宜,必须选一些能抵抗腐蚀、抗风暴的材料。
像现在常用的高强度钢材、预应力混凝土,这些材料不但能抗得住大风大浪,长期下来也不容易出现老化的问题。
再有,桥梁的“抗震性”也是一个超级重要的设计要点,尤其是现在地震频发的地方,咱们得为它们的安全考虑好。
设计时要计算好桥梁的各个部分能承受多大的震动,确保桥梁不会在地震中突然“垮掉”。
如果你仔细看过一些大桥的设计图,可能会看到有些地方的支撑特别特别强,特别粗,甚至有时候还是用了一些特殊的震动吸收装置。
说白了,就是为了在地震来临时,桥梁可以吸收震动,不至于一下子就散架。
你说这设计是不是超级重要?反正我觉得,桥梁在震动中能够“稳如泰山”,那就稳了。
连续刚构桥设计方法
连续刚构桥设计方法1.桥梁跨径确定:首先需要确定桥梁的跨度范围,根据具体的要求和条件来选择合适的跨度。
跨度越大,连续刚构桥的设计越有优势。
2.桥墩布置:根据桥梁跨度和地形条件,确定桥墩的位置和数量。
通常情况下,桥墩会均匀地分布在桥梁上,以支撑桥梁结构。
3.连续刚构形式选择:连续刚构桥有不同的形式,例如简支梁、T型刚构、I型刚构等。
根据桥梁跨度和荷载条件,选择合适的刚构形式。
一般来说,对于中小跨度的桥梁,简支梁比较经济;而对于大跨度的桥梁,I型或T型刚构更为合适。
4.断面尺寸确定:根据桥梁的荷载条件和连续刚构形式,确定梁的断面尺寸。
横截面的尺寸要保证梁的刚度和强度满足设计要求,同时要尽量减小梁的自重。
5.连续刚构节点设计:连续刚构桥的节点是连接梁和桥墩的关键部位。
节点的设计要保证节点具有足够的刚度和强度,并且能够传递荷载。
常见的节点形式有铰接式节点、刚接式节点、弹性支座等。
节点的设计要根据具体的条件和要求进行选择。
6.桥面系设计:桥面系是连接梁和桥面的部分,通常由梁板、浇筑层和铺装层组成。
桥面系的设计要保证其刚度和强度满足要求,并且能够应对荷载的作用。
7.结构分析与优化:完成上述设计后,进行连续刚构桥的静力和动力分析,检验梁、节点和桥墩的刚度和强度。
根据分析结果进行优化设计,以提高连续刚构桥的整体性能。
总之,连续刚构桥设计方法包括桥梁跨径确定、桥墩布置、连续刚构形式选择、断面尺寸确定、连续刚构节点设计、桥面系设计以及结构分析与优化。
这些步骤需要根据具体的桥梁要求和条件进行综合考虑,以实现连续刚构桥的安全、经济和实用。
连续刚构桥毕业设计(1)
I
9.4292
87.6411
1.1515
1.6818
37
I
9.8973
91.1882
1.2986
1.8347
38
I
10.4694
95.5234
1.4836
2.0164
39
I
11.1456
100.6469
1.7086
2.2247
40
I
11.9258
106.5586
1.9753
2.458
41~44
I
3.2施工过程模拟
连续刚构桥由在双肢薄壁墩施工完成后由托架现浇墩顶0号梁段、然后由在两个主墩上用挂篮分段对称悬臂浇筑的梁段、吊架上浇筑的跨中合拢梁段及落地支架上浇筑的边跨现浇梁段组成。墩顶0号梁段长16m,一个“T”的两个悬臂各分为9对梁段,一个梁段长度为4m,累计悬臂总长36m,全桥共有两个2m长的主跨跨中合拢梁段和两个2m长的边跨合拢梁段,两个14m长的边跨满堂支架现浇梁段。
113.2585
2.2851
2.7149
20
I
11.9258
106.5586
1.9753
2.458
21
I
11.1456
100.6469
1.7086
2.2247
22
I
10.4694
95.5234
1.4836
2.0164
23
I
9.8973
91.1882
1.2986
1.8347
24
I
9.4292
87.6411
(1)孔径布置:140+160m,全长300m。
连续刚构桥梁设计说明(完整版)
连续刚构桥梁设计说明(完整版)1技术标准及设计规范1.1技术标准(1)公路等级:高速公路(2)设计速度:主线100km/h(3)路基宽度:整体式26米(4)荷载等级:公路-Ⅰ级(5)分离式桥梁宽度:宽度12.85米(6)设计洪水频率:1/100(大桥)(7)场地环境类别:I类(8)地震动峰值加速度:0.05g(9)设计使用年限:100年(10)设计基准期:100年(11)设计安全等级:一级(12)通航等级:无规划1.2设计规范(1)《公路工程技术标准》(JTG B01-2014);(2)《工程建设标准强制性条文》(公路工程部分);(3)《公路勘测规范》(JTG C10-2007);(4)《公路工程地质勘查规范》(JTG C20-2011);(5)《公路路线设计规范》(JTG D20-2017);(6)《公路工程水文勘测设计规范》(JTG C30-2015);(7)《公路工程混凝土结构耐久性设计规范》(JTG/T3310-2019);(8)《公路桥涵设计通用规范(JTG D60-2015);(9)《公路圬工桥涵设计规范(JTG D61-2005);(10)《公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018);(11)《公路桥涵地基与基础设计规范》(JTG3363-2019);(12)《公路桥梁抗震设计规范》(JTG/T2231-01-2020)(13)《公路工程抗震规范》(JTG B02-2013)(14)《公路桥梁抗风设计规范》(JTG/T3360-01-2018)(15)《公路桥梁板式橡胶支座》(JT/T4-2019)(16)《公路桥梁伸缩装置通用技术条件》(JT/T327-2016)(17)《混凝土耐久性设计规范》(GB/T50476-2019)2主要材料2.1混凝土桥梁结构用混凝土可采用桥梁高性能混凝土,其矿物掺合料、化学外加剂、配合比设计、施工工艺、养护与验收等技术要求可参照四川省公路工程技术指南《桥梁高性能混凝土制备与应用技术指南》(SCGF51-2010)执行。
连续刚构桥施工方案
连续刚构桥施工方案一、引言连续刚构桥是一种常见的桥梁结构形式,其特点是主梁连续,并通过刚性转动支座与桥墩连接。
本文将针对连续刚构桥的施工方案进行论述。
二、施工前准备1. 桥梁设计方案评审:在施工前,对桥梁的设计方案进行评审,确保其符合设计要求,并根据实际情况进行优化。
2. 现场测量与勘察:对施工现场进行测量与勘察,了解地质条件、交通状况等,并做好相应的施工准备。
3. 施工组织设计:制定完整的施工组织设计方案,明确工期、人员配置、材料供应等事项,确保施工的顺利进行。
三、施工方法选择连续刚构桥的施工方法包括了预制法和现场浇筑法两种,根据具体情况选择适合的施工方法。
1. 预制法预制法是将桥梁的主梁和墩台等构件在预制场地进行制作,然后再运输到施工现场进行安装的方法。
其施工步骤如下:a. 制定预制构件制作方案:根据桥梁设计方案,制定预制构件制作方案,包括预制工艺、模板制作等。
b. 预制构件制作:根据预制构件制作方案,进行预制构件的制作,严格控制质量。
c. 运输与安装:将预制好的构件运输到施工现场,并通过吊装等方式进行安装。
2. 现场浇筑法现场浇筑法是将混凝土直接在施工现场进行浇筑的方法,其施工步骤如下:a. 模板搭设:在施工现场搭设模板,确保模板的平整度和稳定性。
b. 钢筋布置:根据设计要求,在模板内布置好钢筋,确保钢筋的位置准确。
c. 混凝土浇筑:在钢筋布置完成后,进行混凝土的浇筑,同时注意施工过程中的振捣和养护。
四、施工安全与质量控制1. 安全措施:施工中应加强现场安全管理,设置安全警示标志,合理规划施工区域,加强对施工人员的培训和安全意识教育。
2. 质量控制:施工过程中应严格按照设计要求进行施工,加强工序检查,保证混凝土配合比的准确性,严禁施工中出现违规操作。
五、施工后维护与检查1. 维护保养:桥梁竣工后,应定期进行维护保养工作,包括桥面铺装的养护、桥梁防腐等。
2. 检查评估:定期对桥梁进行检查评估,了解桥梁使用状况,及时发现并修复潜在问题,确保桥梁的安全使用。
连续刚构桥设计方法
连续刚构桥设计方法一、连续刚构桥的特点作为梁桥的一种,连续梁桥有着结构刚度大、变形小;动力性能好;无伸缩缝、行车平顺的优点。
而连续刚构桥是由t型刚构桥演变而来的,其结构特点是梁体连续、梁墩固结。
这样既保持了连续梁无伸缩缝、行车平顺的优点,又保持了t型刚构不设支座、不需转换体系的优点。
且有很大的顺桥向抗弯刚度和横向抗扭刚度,能满足大跨度桥梁的受力要求。
二、连续刚构桥的适用范围连续刚构桥上部主梁的受力与连续梁桥基本相似;下部桥墩由于结构的整体性,温度和收缩徐变造成的内力十分显著。
因此其桥墩应该有一定的柔度。
使用高强度、轻质混凝土是大跨度梁桥的发展方向之一。
目前世界上已建成的连续刚构桥最大单跨为挪威斯托尔马桥(stolma),主跨301米,国内最大单跨为虎门大桥辅航道桥,主跨270米。
三、设计时需收集的基础资料设计时应围绕桥位选择、桥墩位置、跨径、立面布置、结构体系、施工方法等因素,对桥梁建设的自然条件和功能要求有充分的了解。
1、自然条件包括(1)地形地貌、控制物等;(2)工程地质条件;(3)水文条件;(4)气象条件;(5)地震。
2、功能要求包括(1)桥梁本身使用功能,如铁路桥梁、公路桥梁、城市桥梁、轨道交通、人行桥等;(2)桥下功能要求,如通车、通航等。
四、桥型方案的选择设计时应根据桥梁建设条件,结合技术可行性、施工难度、工程风险与进度、经济合理性、景观协调性等因素,进行桥型比选,确定桥梁的跨径布置。
五、上部结构构造尺寸连续刚构桥设计时,可根据工程实践统计,初步拟定构造尺寸,再进行具体计算复核。
1、边、中跨跨径比一般在0.52~0.58之间。
当边、中跨比较小时,边跨现浇段较短,可减少边跨现浇段支架,对施工有利,但应保证各种工况下边墩处支座不出现负反力。
2、梁的截面形式连续刚构桥多采用箱形截面,其具有良好的抗弯和抗扭性能。
根据桥梁宽度,可采用单箱单室、单箱多室等截面形式。
3、梁高桥梁跨度在60米以内时,可考虑采用等截面高度,构造简单,施工快捷。
预应力混凝土连续刚构桥的概念设计
参考内容
随着社会经济的快速发展,交通运输业的需求日益增长,跨度大、结构性能 要求高的桥梁逐渐成为研究的热点。大跨度预应力混凝土连续刚构桥是一种具有 代表性的大型桥梁结构,其设计具有较高的学术价值和现实意义。本次演示将简 要概述大跨度预应力混凝土连续刚构桥设计的背景和意义,相关技术,设计流程 及要点,并结合实际案例进行分析,最后总结特点与趋势。
总结
预应力混凝土连续刚构桥是一种具有高强度、高刚度及大跨度特点的桥梁类 型,在国内外得到了广泛的应用。本次演示介绍了预应力混凝土连续刚构桥的概 念设计,包括其基本概念、设计流程、优势和应用前景等方面,并从混凝土材料 的选用、桥梁结构的优化设计和桥梁安全性能的保障等方面进行了详细阐述。
结合具体案例进行分析,表明预应力混凝土连续刚构桥具有明显的优势和应 用前景。希望本次演示能够帮助读者更好地了解和掌握预应力混凝土连续刚构桥 的概念设计方法和要点,为实际工程中的应用提供参考。
3、设计流程
大跨度预应力混凝土连续刚构桥的设计流程一般包括以下几个环节:
(1)设计理念:根据桥梁的使用功能和要求,确定设计的基本理念和原则, 包括结构选型、跨度布置、材料选择等方面。
(2)设计参数选择:根据桥梁的实际情况和应用场景,选择合适的设计参 数,包括荷载类型与大小、支承条件、材料强度等。
1、引言
大跨度预应力混凝土连续刚构桥是一种具有优异性能的桥梁结构,在交通运 输中发挥着非常重要的作用。这类桥梁通常具有较大的跨度,能够满足高速公路、 铁路等对通航和净空的要求,同时具有较好的结构性能和耐久性,能够满足“安 全、实用、经济、美观”的综合要求。因此,大跨度预应力混凝土连续刚构桥设 计的研究与应用在当今社会具有重要意义。
案例分析
以某预应力混凝土连续刚构桥为例,该桥采用五跨连续梁结构形式,跨径为 (70+2×120+70)米。在设计过程中,采用了高性能混凝土材料,优化了主梁结 构和桥墩设计,减少了结构的用料和维护需求。同时,采用了悬臂拼装施工方式, 缩短了施工周期。该桥建成后,具有承载能力强、稳定性好、施工周期短和维护 费用低等优点,为当地交通运输的发展做出了积极的贡献。
预应力混凝土连续刚构桥
预应力混凝土连续刚构桥第一章结构设计本章主要介绍如何进行结构设计。
结构设计应包括上部结构设计和下部结构设计。
上部结构设计的主要内容有:截面尺寸的拟定,内力计算(包括恒载内力、活载内力和内力组合,内力包络图的绘制),配筋设计,施工阶段和使用阶段的应力验算,最终承载力极限状态强度验算、刚度验算,预拱度设置等。
下部结构设计的主要内容为桥墩(台)的设计计算。
1.1.1方案简述本设计采用主桥5512055m预应力混凝土连续刚构体系。
具体尺寸为跨中截面梁高2.4m,是主跨径的150;主墩顶梁高6.0m,是主跨径的a.跨径:120m(此为桥墩中距)。
b.桥面净宽:净1421.75m。
c.技术标准:设计荷载为公路-I级;环境标准为I类环境;设计安全等级为二级。
d.相关参数:体系均匀升温15C和降温20C,按规范同时考虑均匀升kN/m,单侧防撞栏为降温、不均匀温差;人行栏杆每侧重量分别为1.57.0kN/m,桥面铺装采用8cm厚防水混凝土8cm厚沥青混凝土,沥青混凝土3重按23kN/m计,预应力混凝土结构重度按26kN/m3计,混凝土重度按25kN/m3计。
2.材料规格a.上部结构混凝土:C55。
C55混凝土强度指标:抗压强度设计值fcd24.4MPa,抗拉强度设计值fd1.89MPa,4弹性模量Ec3.5510MPa。
b.桥面铺装及下部结构混凝土:C30。
C30混凝土强度指标:抗压强度设计值fcd13.8MPa,抗拉强度设计值fd1.39MPa,4弹性模量Ec3.010MPa。
c.预应力钢筋采用标准强度为1860MPa的j15.24低松弛钢绞线,张拉控制应力取为0.75fpk,预应力筋的锚固方式为群锚,按后张法施工。
强度指标为:抗拉强度标准值fpk1860MPa,抗拉强度设计值fpd1260MPa,4弹性模量Ec1.9510MPa。
d.普通钢筋采用HRB400钢筋。
其强度指标为:抗拉强度设计值fd330MPa,5弹性模量Ec2.010MPa,箍筋及构造钢筋采用HRB335钢筋,其强度指标为抗拉强度设计值fd280MPa,5弹性模量Ec2.010MPa。
