120米连续刚构桥设计说明
120米桥梁工程毕设方案
120米桥梁工程毕设方案一、工程背景随着城市化进程的不断加快，交通需求不断增加，桥梁作为交通重要组成部分，在城市发展中发挥着重要作用。
本工程拟设计一座120米跨度的桥梁，以满足城市交通需求，促进城市交通网络的完善。
二、桥梁设计要求1. 跨度：120米；2. 桥面宽度：10米；3. 桥梁设计标准：符合国家桥梁设计规范和技术标准；4. 桥梁承载能力：满足城市交通需求，能够承载大型车辆和行人通行。
三、桥梁设计方案1. 桥型选择考虑到120米跨度的要求，本工程拟采用混凝土拱桥设计方案。
混凝土拱桥因其结构牢固、承载能力强、造型美观等优点，适用于中小跨度的桥梁工程，能够满足设计要求，且具有良好的经济性。
2. 主要构件设计（1）拱桥墩设计：桥梁采用双拱形式，中央设置桥墩支撑拱桥结构。
桥墩采用混凝土材料，根据桥梁承载能力要求，设置合理尺寸和强度，以确保桥梁整体结构安全可靠。
（2）桥面设计：桥面以钢筋混凝土结构为主，设计合理的桥面横梁和纵梁，以承载行车荷载和行人通行需求。
（3）桥面铺装：桥面铺装采用耐磨路面材料，确保桥面平整、防滑，提高行车安全性。
3. 施工工艺和监控（1）桥梁施工工艺：根据设计方案，制定针对拱桥墩、桥面等结构的施工方案，确保施工过程符合国家建筑规范，保证工程质量和安全。
（2）桥梁监控系统：在桥梁建成后，将安装实时监测系统，对桥梁结构进行实时监控，及时发现结构变形或损坏状况，并采取相应的维护措施，以确保桥梁安全可靠。
四、项目预算1. 设计费用：根据桥梁设计规范和技术标准，进行设计费用测算。
2. 施工费用：根据桥梁施工工艺和材料要求，进行施工费用估算。
3. 设备设施费用：包括施工机械、设备等费用。
4. 管理费用：包括项目管理、监控系统建设和维护等费用。
5. 预留费用：项目预留一定的备用费用，以应对不可预见的变化和风险。
五、项目进度安排1. 设计阶段：预计历时3个月，包括初步设计、施工图设计等阶段。
2. 施工阶段：预计历时12个月，包括桥梁基础施工、主体结构施工、桥面铺装等阶段。
刚构-大桥施工图设计说明(修)
XX大桥说明一、任务依据1)XX至XX高速公路XX境勘察设计中标通知书；2）XX至XX段高速公路勘察设计中标通知书；3）XX至XX高速公路XX境勘察设计合同书；4)XX至XX段高速公路勘察设计合同书；5）XX至XX高速公路XX境勘察设计招投标文件；6）XX至XX段高速公路勘察设计招投标文件；7）《XX至XX高速公路工程可行性研究报告》及核准意见；8）XX至XX高速公路初步设计文件文件9）《省发展改革委关于XX至XX高速公路初步设计的批复》(XX发改重点［2011]2号）。
10）部颁有关规范、规程及《工程建设标准强制性条文》（公路工程部分）.二、初步设计批复意见执行情况2011年1月4日,XX省发展和改革委员会对XX至XX高速公路初步设计进行了批复,下发文件《省发展改革委关于XX至XX高速公路初步设计的批复》（XX发改重点[2011］02号）。
施工图测设对批复精神进行了认真贯彻和落实，具体执行情况如下：1、下阶段应进一步加强工程地质勘察工作，适当增加地质钻孔数量,充分考虑滑坡、崩塌、危岩、岩溶等不良地质对桥梁的影响，桥梁下部构造除按常规桥梁设计计算外，应进行抗震、抗滑、抗倾覆结构验算,加强桥梁结构防撞安全设计。
施工图设计根据批复意见加强了详勘工作,在初勘成果的基础上,增加了地质钻孔数量,尤其是在灰岩地区加密了钻孔数量；充分考虑不良地质对桥梁下构的影响,分析每个桥的具体情况,合理选择桥台和桥墩形式,确保结构安全稳定，加强了跨路桥梁与被交路相邻的桥墩的防撞设计。
2、对于标准跨径桥梁，下阶段应结合标准化施工管理的总体要求,尽量统一桥梁上部结构与下部结构型式，合理布置施工场地，优化施工组织设计,确保工程质量。
施工图设计结合了标段划分和施工组织方案，优化桥跨布置和桩柱型式，做到了同一标段跨径尽量统一，同一座桥梁尽可能统一桩柱结构型式。
3 、原则同意忠建河特大桥采用斜拉桥方案，下阶段进一步优化桥梁跨径、主梁结构型式和预应力体系、塔墩尺寸等，并完善景观设计。
连续刚构桥

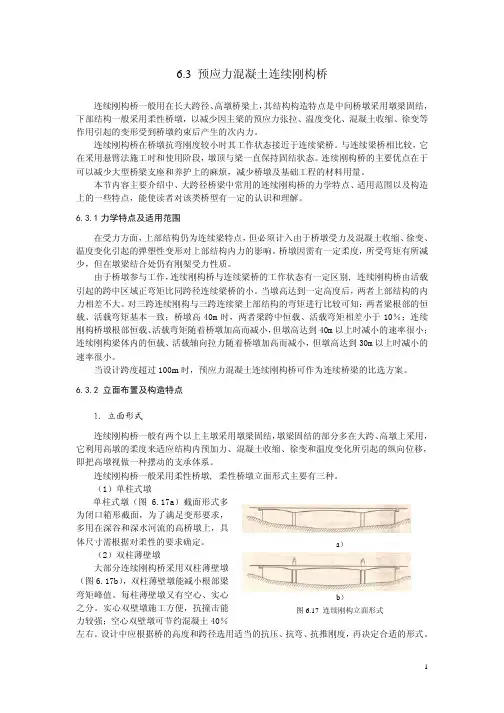

6.3 预应力混凝土连续刚构桥连续刚构桥一般用在长大跨径、高墩桥梁上，其结构构造特点是中间桥墩采用墩梁固结，下部结构一般采用柔性桥墩，以减少因主梁的预应力张拉、温度变化、混凝土收缩、徐变等作用引起的变形受到桥墩约束后产生的次内力。
连续刚构桥在桥墩抗弯刚度较小时其工作状态接近于连续梁桥。
与连续梁桥相比较，它在采用悬臂法施工时和使用阶段，墩顶与梁一直保持固结状态。
连续刚构桥的主要优点在于可以减少大型桥梁支座和养护上的麻烦，减少桥墩及基础工程的材料用量。
本节内容主要介绍中、大跨径桥梁中常用的连续刚构桥的力学特点、适用范围以及构造上的一些特点，能使读者对该类桥型有一定的认识和理解。
6.3.1力学特点及适用范围在受力方面，上部结构仍为连续梁特点，但必须计入由于桥墩受力及混凝土收缩、徐变、 温度变化引起的弹塑性变形对上部结构内力的影响。
桥墩因需有一定柔度，所受弯矩有所减少，但在墩梁结合处仍有刚架受力性质。
由于桥墩参与工作，连续刚构桥与连续梁桥的工作状态有一定区别, 连续刚构桥由活载引起的跨中区域正弯矩比同跨径连续梁桥的小。
当墩高达到一定高度后，两者上部结构的内力相差不大。
对三跨连续刚构与三跨连续梁上部结构的弯矩进行比较可知：两者梁根部的恒载、活载弯矩基本一致；桥墩高40m 时，两者梁跨中恒载、活载弯矩相差小于10％；连续刚构桥墩根部恒载、活载弯矩随着桥墩加高而减小，但墩高达到40m 以上时减小的速率很小；连续刚构梁体内的恒载、活载轴向拉力随着桥墩加高而减小，但墩高达到30m 以上时减小的速率很小。
当设计跨度超过100m 时，预应力混凝土连续刚构桥可作为连续桥梁的比选方案。
6.3.2 立面布置及构造特点1．立面形式连续刚构桥一般有两个以上主墩采用墩梁固结，墩梁固结的部分多在大跨、高墩上采用，它利用高墩的柔度来适应结构内预加力、混凝土收缩、徐变和温度变化所引起的纵向位移，即把高墩视做一种摆动的支承体系。
连续刚构桥一般采用柔性桥墩, 柔性桥墩立面形式主要有三种。
连续刚构初步设计方案说明
连续刚构特大桥初步设计方案说明1.项目概况1.1.项目地理位置本项目作为县城的南环线，是进一步完善区域公路网建设的需要；是改善地区公路运输条件、提高区域路网服务水平、解决过境交通与城市交通相互干扰、缓解国道过境交通压力的需要；是解决沿岸居民交通出行需求，缓解目前渠交通压力的需要。
1.2.技术标准1)设计行车速度：80km/h。
2)汽车荷载等级：公路—I级。
3)设计最高通航水位：257.04m（1985国家高程基准，依据近期通航论证报告）。
4)通航净空尺度：通航净宽150米，通航净高10米。
5)年平均相对湿度：全年平均相对湿度在80％左右，多年平均相对湿度82％。
6)设计洪水频率：特大桥1/300，大、中、小桥及涵洞1/100。
7)通航等级：Ⅲ级航道。
8)地震烈度：Ⅶ区，地震加速度：0.05g9)桥宽及横断面布置：表1.1桥梁横断面布置参数(整体式路基)1.3.标准及规范本次勘察设计采用和遵循的标准、规范及规程标准及规范均为现行有效的国颁和部颁标准，设计文件编排及图表内容、格式参照部颁《公路工程基本建设项目设计文件编制办法》和《公路工程基本建设项目设计文件图表示例》(2007版)的规定编制，在设计中使用中华人民共和国《工程建设标准强制性条文》(公路工程部分)和下述标准、规范：《公路工程基本建设项目设计文件编制办法》(2007年)《公路工程技术标准》(JTG B01-2015)《公路工程抗震设计规范》(JTG B02-2013)《公路桥梁抗震设计细则》(JTG/T B02-01-2008)《中国地震动参数区划图》GB18306-2015《公路桥梁抗风设计规范》(JTG/T D60-01-2004)《公路勘测规范》(JTG C10-2007)《公路勘测细则》(JTG/T C10-2007)《公路工程地质勘察规范》(JTGC20-2011)《公路工程水文勘测设计规范》(JTG C30-2003)《公路桥涵设计通用规范》(JTG D60-2015)《公路钢筋砼及预应力砼桥涵设计规范》(JTG D62-2004)《公路桥涵地基与基础设计规范》(JTJ D63-2007)《公路斜拉桥设计细则》(JTJ D65-01-2007)《公路桥涵施工技术规范》（JTG/T F50-2011）《混凝土结构耐久性设计规范》（GBT 50476-2008）《公路工程混凝土结构防腐蚀技术规范》(JTG/T B07-01-2006)1.4.勘测及专题研究1.4.1勘测根据工期安排，我公司于2017年10月下开始进行测前技术资料的准备，收集了与该路段有关的各类设计文件，城镇总体规划，地形图、工程地质、水文、气象及地震烈度等有关资料。
桥梁工程毕业设计——连续刚构桥
第一章基本资料1. 1基本资料：1.1.1 基本资料（一）基本资料表1.1 桥位横断面地形资料（2）桥面横坡：双向 2%（3）桥面宽度：0.5+11+1.5+11+0.5=24.5m（4）风力：设计风速22m/s（5）设计荷载：公路-Ｉ级（6）温差：±10.6度1.1.2 设计标准：（1）设计荷载；公路-Ｉ级（2）桥面净宽：2×11m1.1.3 设计依据：（1）中华人民共和国行业标准《公路桥涵设计通用规范》（JTG D60-2004）（2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）（3）《公路桥涵钢结构及木结构设计规范》（JTJ011-89）（4）《公路圬工桥涵设计规范》（JTG D61-2005）（5）《公路桥涵地基与基础设计规范》（JTJ024-85）1.2 方案拟定1.2.1设计原则桥梁设计必须遵照“实用、经济、安全和美观”的基本原则。
（1）符合当地复杂的地质条件，满足交通功能需要。
（2）设计方案力求结构安全可靠，具有特色，又要保证结构受力合理，施工方便，可行，工程总造价经济。
（3）桥梁结构造型简单，轻巧，并能体现地域风格，与周围环境协调。
1.2.2 方案简介从当地的地形地质条件、水文条件和技术标准，且由于该桥有通航要求，在布跨的时候桥墩的位置不能影响通航，拟选出以下六个初选方案分别为：方案一:3×40m+100m+190m+100m连续刚构，其中3×40m为引桥部分。
方案二:4×40m+100m+160m+100m连续梁桥，其中4×40m为引桥部分。
方案三:40m+130m+2×45m+190m+40m上承式混凝土拱桥。
方案四:30m+2×205m+2×45m的独塔单索面斜拉桥，其中30m,2×45m为引桥部分方案五:6×40m+184m+2×45m上承式混凝土拱桥。
连续刚构桥设计方法

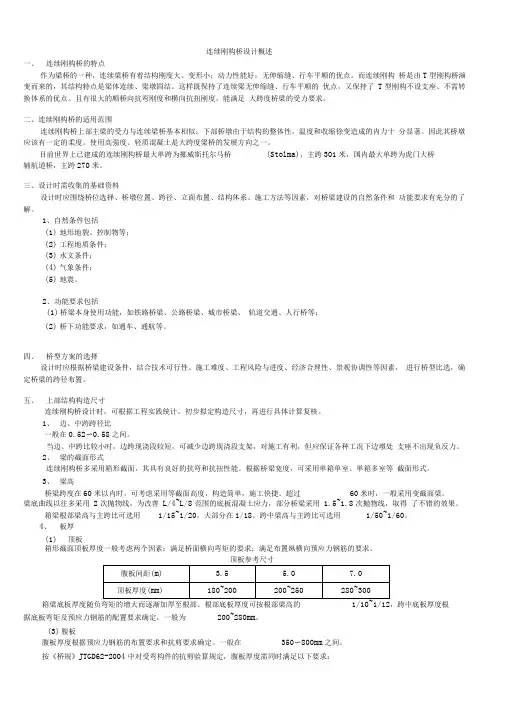

连续刚构桥设计概述一、连续刚构桥的特点作为梁桥的一种，连续梁桥有着结构刚度大、变形小；动力性能好；无伸缩缝、行车平顺的优点。
而连续刚构桥是由T型刚构桥演变而来的，其结构特点是梁体连续、梁墩固结。
这样既保持了连续梁无伸缩缝、行车平顺的优点，又保持了T型刚构不设支座、不需转换体系的优点。
且有很大的顺桥向抗弯刚度和横向抗扭刚度，能满足大跨度桥梁的受力要求。
二、连续刚构桥的适用范围连续刚构桥上部主梁的受力与连续梁桥基本相似；下部桥墩由于结构的整体性，温度和收缩徐变造成的内力十分显著。
因此其桥墩应该有一定的柔度。
使用高强度、轻质混凝土是大跨度梁桥的发展方向之一。
目前世界上已建成的连续刚构桥最大单跨为挪威斯托尔马桥(Stolma)，主跨301米，国内最大单跨为虎门大桥辅航道桥，主跨270米。
三、设计时需收集的基础资料设计时应围绕桥位选择、桥墩位置、跨径、立面布置、结构体系、施工方法等因素，对桥梁建设的自然条件和功能要求有充分的了解。
1、自然条件包括(1)地形地貌、控制物等；(2)工程地质条件；(3)水文条件；(4)气象条件；(5)地震。
2、功能要求包括(1)桥梁本身使用功能，如铁路桥梁、公路桥梁、城市桥梁、轨道交通、人行桥等；(2)桥下功能要求，如通车、通航等。
四、桥型方案的选择设计时应根据桥梁建设条件，结合技术可行性、施工难度、工程风险与进度、经济合理性、景观协调性等因素，进行桥型比选，确定桥梁的跨径布置。
五、上部结构构造尺寸连续刚构桥设计时，可根据工程实践统计，初步拟定构造尺寸，再进行具体计算复核。
1、边、中跨跨径比一般在0.52〜0.58之间。
当边、中跨比较小时，边跨现浇段较短，可减少边跨现浇段支架，对施工有利，但应保证各种工况下边墩处支座不出现负反力。
2、梁的截面形式连续刚构桥多采用箱形截面，其具有良好的抗弯和抗扭性能。
根据桥梁宽度，可采用单箱单室、单箱多室等截面形式。
3、梁高桥梁跨度在60米以内时，可考虑采用等截面高度，构造简单，施工快捷。
连续刚构设计指导意见
预应力混凝土连续梁、连续刚构桥设计指导意见0．目的和范围为提高预应力混凝土连续梁、连续刚构桥设计质量和使用寿命，防止混凝土箱梁梁体开裂、跨中下挠、跨中底板崩裂、大体积混凝土温度裂缝等质量通病，特制定有关设计指导意见。
本指导意见适用中交二公院承接的跨径大于或等于70米的预应力混凝土连续梁、连续刚构桥设计。
1．总体布置1.1 结构体系根据桥墩的高度，经计算确定是采用连续梁还是连续刚构，原则上尽量采用刚构体系，对于桥墩较矮、多跨或墩高相差较大的，可采用连续体系或连续——刚构组合体系。
1.2 跨径预应力混凝土连续梁、连续刚构桥主跨一般不宜大于200m，主跨大于200m时应与其他桥型进行充分比选论证；一般情况下边中跨比不小于0.55，在过渡墩较高、边跨现浇段难以采用落地支架现浇时，边中跨比最小可采用0.53，以保证结构在最不利荷载作用下边墩支座有一定压力。
2．构造尺寸2.1 梁高为提高箱梁的承载能力，改善主梁的应力状况，箱梁应有足够的高度。
箱梁根部梁高宜控制在主跨跨度的1/16~1/18，跨中梁高宜控制在主跨跨度的1/30~1/55，考虑到新的《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）的实施和荷载标准的调整，在净空不受限制的条件下可适当增加梁高，梁高宜按二次抛物线变化。
2.2 腹板厚度箱梁腹板厚度一般为40~80cm，为方便施工，腹板厚度变化宜在1~2个节段完成。
2.3 顶、底板宽度及厚度单箱单室截面箱梁底板宽度宜控制在8.0m 以内，翼缘板悬臂长宜控制在4.0m以内，否则采用单箱双室断面。
箱梁顶板厚度宜采用25~32cm，具体厚度根据箱梁宽度确定，以满足桥面横向受力和纵、横向预应力钢束的构造要求。
底板厚度自跨中至墩顶随负弯矩的增大而逐渐加厚，墩顶箱梁底板厚度一般为箱梁高度的1/10~1/12，跨中厚度一般为30~35cm。
厚度一般按二次抛物线变化。
2.4 横隔板箱梁应设端横隔板、墩顶横隔板、中跨跨中横隔板，横隔板应设检修人孔。
120米跨现浇钢筋砼箱形拱桥主拱圈施工工法介绍
120米跨度现浇钢筋混凝土箱形拱桥的主拱圈施工方法1.前言余姚市双溪口水库桥是桥面悬索箱形拱桥，净跨度为120m。
这座桥是同类桥梁中跨度最大的。
支架部分和主拱圈的施工不仅困难，而且存在很大的施工安全隐患。
我公司根据以往的建设经验，对大跨度甲板型钢筋混凝土箱形拱桥技术进行了科学技术研究，并充分利用了这种拱桥的结构特点，制定了科学合理的结构。
技术，解决施工技术难题，总结后形成施工方法。
以这种施工方法为核心的“ 120m跨度现浇钢筋混凝土箱形拱桥主拱环施工技术”获集团公司优秀论文一等奖。
2。
施工方法特征这座桥的主拱环采用支撑现浇施工方法，支撑根据原始地形条件，两个足弓部分的一部分直接组装在硬化地面上。
中间部分采用梁柱组合系统：其结构包括：明挖现浇混凝土基础；中空结构。
三层楼的钢支撑点，最底层是放置在混凝土基础上的钢管柱墩。
中间层由万能杆构成，形成框架结构，形成纵梁。
上层是满碗的脚手架。
使用碗形扣支架将拱形调整为拱形，并使用碗形扣支架顶部的可调节支撑物将拱形框架放下。
和主拱环的混凝土采用分环和分段的方法构造，即：将整个拱环分为3浇环即，底板环，腹板环和顶板环。
浇注每个环时，相应的水平长度分为5个部分。
24m，首先将弓形脚趾部分对称地倒入，然后从中跨部分向两个弓形脚趾的方向倒入。
倒拱顶部后，倒入1/4截面。
在各段之间预先设置有间隔槽（在顶板上未设置间隔槽），间隔槽宽度为1.5m。
根据监测单元的施工荷载计算，腹板和底板的两个环同时闭合，从而使拱形环形成开放箱形结构，然后进行截面浇筑和封闭屋顶环。
3.适用范围这种桥梁的施工方法可以应用于大跨度现浇钢筋混凝土拱桥的施工。
4。
工艺原理4。
1主拱环施工技术4。
1.1主拱环底模高程的确定在主拱圈的现浇支撑过程中，合理确定立模的高度是与主拱圈的线形是否平滑以及是否符合设计有关的重要问题。
如果在确定立模高度时考虑的因素更加现实并且得到适当控制，则主拱圈和桥面板的最终对准将相对较好；否则，主拱圈的最终对准将与设计线有更大的偏差。
120米跨现浇钢筋砼箱形拱桥主拱圈施工工法
120米跨现浇钢筋砼箱形拱桥主拱圈施工工法1．前言余姚双溪口水库大桥为净跨径120m上承式悬链线箱形拱桥，该桥为集团公司同类桥的最大跨径，其支架部分及主拱圈施工不仅难度大，而且存在着很大的施工安全风险。
我公司结合以往施工经验，针对大跨上承式钢筋混凝土箱形拱桥技术进行了科技攻关，充分利用该型拱桥结构特点制定科学合理的施工工艺，解决了施工技术难题，经总结形成本工法。
以本工法为核心的“120m跨现浇钢筋砼箱形拱桥主拱圈施工技术”获得集团公司优秀论文一等奖。
2．工法特点本桥主拱圈采用支架现浇施工法，其中支架部分为在两拱脚段根据原有的地形情况采用在硬化的地面上直接拼装碗扣式脚手架，中间段采用梁柱式复合体系：其结构构成为：明挖现浇混凝土基础;钢支架分三层，底层为置于混凝土基础上钢管立柱支墩;中层用万能杆件搭成框架结构形成纵梁;上层为满布式碗扣式脚手架。
拱部利用碗扣式支架调整成拱型，拱架卸落利用碗扣式支架顶的可调托撑完成。
而主拱圈混凝土则采用分环、分段的方法进行施工，即：整个拱圈根据支架的结构体系分为3个浇筑环；即底板环、腹板环及顶板环，每环浇筑时再分5段对应水平长度分别均为24m，先对称浇筑拱脚段，再从跨中段向两拱脚方向浇筑，拱顶段浇筑完后，再浇筑1/4段。
段与段之间预设间隔槽(顶板不设间隔槽)，间隔槽宽1.5m，根据监控单位的施工加载计算，腹板和底板环两环同时合拢，使拱圈形成一个开口箱形结构，然后再进行顶板环的分段浇筑及合拢。
3．适用范围本桥施工方法可适用于大跨径现浇钢筋砼拱桥的施工。
4．工艺原理4.1主拱圈施工技术4.1.1主拱圈底模标高的确定主拱圈的支架现浇过程中，立模标高的合理确定，是关系到主拱圈的线形是否平顺、是否符合设计的一个重要问题。
如果在确定立模标高时考虑的因素比较符合实际，而且加以正确的控制，则最终主拱圈与桥面系线形较为良好；否则最终主拱圈线形会与设计线形有较大的偏差。
立模标高并不等于设计中桥梁建成后的标高，总要设一定的预抛高，以抵消施工中产生的各种变形（挠度）。
大跨连续刚构设计指南
目录1 总则 (1)2 作用 (2)2.1作用及其组合 (2)2.2设计中必须重点考虑的几个作用 (2)3 持久状况承载能力极限状态计算 (3)3.1永久作用内力的计算 (3)3.2主梁正截面承载能力极限状态计算 (3)3.3主梁斜截面承载能力极限状态计算 (3)3.4箱梁的剪力滞效应 (3)4 持久状况正常使用极限状态计算 (4)4.1抗裂验算 (4)4.2挠度的计算与控制 (5)4.3计算参数的取用 (5)5 持久状况和短暂状况构件的应力计算 (6)5.1正截面应力计算与控制 (6)5.2主拉应力计算与控制 (6)5.3箱梁横向计算 (6)5.4必要时进行有效预应力不足的敏感性分析 (7)6 构造及施工措施 (8)6.1箱梁一般构造尺寸的规定 (8)6.2墩身一般构造尺寸的规定 (9)6.3普通钢筋的构造要求 (9)6.4预应力的构造要求 (11)6.5施工措施 (12)6.6其他方面 (13)7 条文说明 (23)附件1 (52)附件2 (57)1.1 目的为避免大跨径预应力混凝土连续刚构桥在运营期出现跨中下挠、腹板斜裂缝、底板裂缝等病害，特制定本指南。
在制订时，充分吸取了现有大跨径混凝土连续刚构存在的跨中下挠、腹板斜裂缝、底板裂缝等病害教训，从而提出主梁的一些应力控制指标，以及改进缺陷的一些经验措施，作为《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）的补充。
1.2 适用范围本指南适用于新的大跨径、变截面、预应力混凝土连续刚构桥的设计，有关旧桥加固设计见《大跨径预应力混凝土连续刚构加固指南》。
2.1 作用及其组合按照《公路桥涵设计通用规范》（JTG D60-2004）中的相关条款进行。
2.2 设计中必须重点考虑的几个作用2.2.1结构自重和预应力考虑结构自重和预应力时，宜计入施工规范容许范围内的误差对结构的影响。
2.2.2 活载活载按照《公路桥涵设计通用规范》（JTG D60-2004）取用。
连续刚构桥关键构造设计要点
连续刚构桥关键构造设计要点说起连续刚构桥，嗯，估计很多人都会想，哎，这个名字听起来挺复杂的吧？其实说白了，它就是一种非常耐用、坚固的桥梁类型。
就像我们平常走的那些大桥，底下没有支撑柱子，都是依靠桥本身的结构来支撑的。
不过，这种桥的设计可不简单，里面有不少关键的构造设计要点，搞不好就会“摔个大跟头”。
今天就给大家聊聊，这些看似高深的设计要点，其实也没有那么可怕。
大家别着急，咱慢慢聊，轻松一下！连续刚构桥的设计要点之一，就是桥梁的“整体性”。
说白了就是它能“合体”，把所有部分都结合得紧紧的，一块儿工作。
你想啊，咱们走路时，腿得同时动，才能不摔倒，是吧？这桥梁也是一样，不能某一部分松了，或者某一部分太软，就容易出现问题。
比如说桥梁的梁体、支座和桥面板，它们得紧密配合，像是穿了同一件合身的衣服，大家都“穿得好”，桥才不会出现晃动。
试想一下，如果桥面板太厚，支座太软，梁体又太长，那桥不就成了“四不像”，谁敢在上面走？然后嘛，讲到“耐久性”，这就是要保证桥梁经得住风吹雨打、岁月的侵蚀。
都知道，现在的环境问题比较严重，大风大雨就更是家常便饭。
想象一下，一座桥如果不耐腐蚀，那雨水一冲，太阳一晒，钢筋一锈，桥面也就不稳了。
所以呢，桥梁的材料得选得当，不能图便宜，必须选一些能抵抗腐蚀、抗风暴的材料。
像现在常用的高强度钢材、预应力混凝土，这些材料不但能抗得住大风大浪，长期下来也不容易出现老化的问题。
再有，桥梁的“抗震性”也是一个超级重要的设计要点，尤其是现在地震频发的地方，咱们得为它们的安全考虑好。
设计时要计算好桥梁的各个部分能承受多大的震动，确保桥梁不会在地震中突然“垮掉”。
如果你仔细看过一些大桥的设计图，可能会看到有些地方的支撑特别特别强，特别粗，甚至有时候还是用了一些特殊的震动吸收装置。
说白了，就是为了在地震来临时，桥梁可以吸收震动，不至于一下子就散架。
你说这设计是不是超级重要？反正我觉得，桥梁在震动中能够“稳如泰山”，那就稳了。
连续刚构计算书(大桥主桥120m)
大桥主桥设计上部结构纵向受力分析计算书计算复核２０10年9月########大桥主桥采用66+3x120+66=492米预应力混凝土连续刚构，大桥上部结构采用双幅分离式结构的单室单箱梁，箱梁顶面宽12.0米，箱宽6.5米。
本桥纵向分析采用同济大学桥梁博士之直线桥梁结构设计施工计算程序。
一．主要计算参数和假定考虑目前施工单位尚未提供具体有关的施工方案和施工挂蓝情况等，以下施工控制参数为拟定值。
1．材料特性和计算参数主梁采用50号混凝土，混凝土容重2.625吨/立方米，50号混凝土弹性模量为3.5×104Mpa，抗压设计强度28.5Mpa，线膨胀系数α＝1×10－5，混凝土材料的收缩徐变特性全部按照规范规定取值。
预应力采用钢绞线束施加，钢绞线弹性模量取 1.95×105MPa，钢绞线采用ASTM A416-92标准270级低松弛钢绞线，公称直径15.24mm，公称面积140mm2，抗拉标准强度为1860MPa。
预应力波纹管道采用VSL PT-PLUS塑料波纹管，真空辅助压浆。
锚具设计采用VSL EC型锚具。
钢束设计采用19股（中跨底束）、12股（边跨底束及合拢束）和22股（顶束）三种不同股数钢绞线，对应锚具采用VSL EC-19型、VSL EC-12型和VSL EC-22型锚具，对应波纹管采用φ内100mm和φ内76mm两种波纹管。
单个锚具回缩6mm，成孔面积对应φ内100mm和φ内76mm两种波纹管分别为10568mm2和6504mm2，孔道摩阻系数μ=0.15和偏差系数k=0.0012。
2．施工环境和温度模式(1)施工环境按野外一般条件湿度。
(2)温度模式：a)均匀温差成分：升温取25℃，降温取－20℃。
b)不均匀温差成分：①新西兰升温温差模式；②修正英国降温温差模式。
3．施工工序本桥下部结构为群桩基础，采用钻孔施工；上部结构采用悬臂浇注法双T同时施工，先合拢中跨，然后合拢次中跨，最后合拢边跨。
