光电开关应用综述

摘要：光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来记数机械臂的运动次数。

关键词：光电技术、传感器、光电开关。

I、概述：

光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。

采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。

接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。

目前，这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标

检出、冲床和剪切机以及安全防护等诸多领域。此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

II、工作原理：

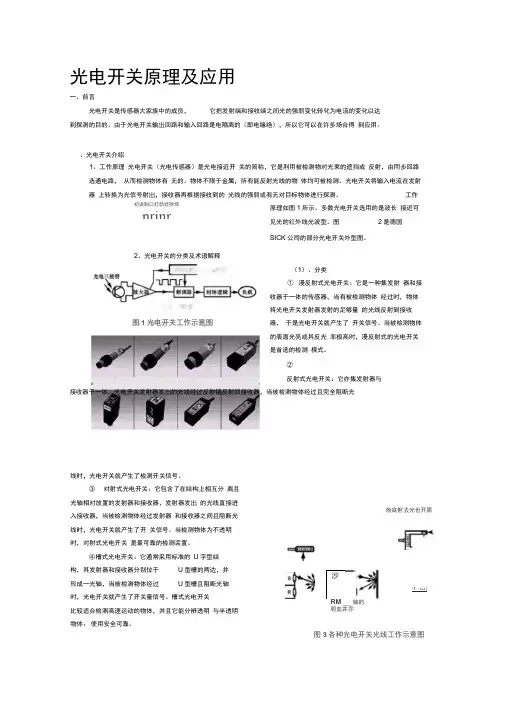

图3 所示是反射式光电开关的工作原理框图。图中，由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三级管DU。并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出光电开关控制信号。

光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。

III、特点：

MGK系列光电开关是现代微电子技术发展的产物，是HGK系列红外光电开关的升级换代产品。与以往的光电开关相比具有自己显著的特点：

1、具有自诊断稳定工作区指示功能，可及时告知工作状态是否可靠；

2、对射式、反射式、镜面反射式光电开关都有防止相互干扰功能，安装方便；

3、对ES外同步（外诊断）控制端的进行设置可在运行前预检光电开关是否正常工作。并可随时接受计算机或可编程控制器的中断或检测指令，外诊断与自诊断的适当组合可使光电开关智能化；

4、响应速度快，高速光电开关的响应速度可达到0.1ms，每分钟可进行30万次检测操作，能检出高速移动的微小物体；

5、采用专用集成电路和先进的SMT表面安装工艺，具有很高的可靠性；

6、体积小、重量轻，安装调试简单，并具有短路保护功能。

IV、主要类型：

1、对射型光电开关：

由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征：辨别不透明的反光物体；有效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都必须敷设电缆。

2、漫反射型光电开关：

是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

3、镜面反射型光电开关：

由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。特征：辨别不透明的物体；借助反射镜部件，形成高的有效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。

4、槽式光电开关：

槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U 型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

5、光纤式光电开关：

光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。通常光纤传感器分为对射式和漫反射式。

V、光电开关技术指标：

塑料或金属外壳，有圆柱形、方形、叉型、玻璃或塑料光纤等直射系统检测距离长，最大100m，检测不透明物体准确、可靠，抗恶劣条件好（灰尘、散射光导）反射系统检测距离中等，最大15m，易于安装，检测不透明物体或非反射性透明物体；极性反射系统可以检测反射物体漫射系统检测距离

短，最大2m，取决于物体的反射系数，安装及设置简单，可检测透明、反射或半透明的物体，需要洁净的环境带背景抑制功能的漫射系统对背景物体不敏感，检测距离与物体的颜色无关继电器或固态输出两种方式，还有模拟量（4－20mA）输出的专用系列产品可选择的功能：时间延迟、分离放大器、灵敏度调节等三种接线方式：螺丝端子、插接件、电缆引线，最高防护等级为IP67Design18市场上最广泛使用的标准，第一代Ø18且具备背景抑制功能。

VI、专用名词说明：

1、检出距离：

对射式和镜面反射式光电开关的检出距离是指光轴上无有效遮挡物野战，可稳定检出的最大距离。

反射式光电开关的检出距离则是可稳定检出标准检测物的最大距离。

2、回差距离：

回差距离指动作距离与复位距离之差。它用检出距离的比率来表示，一般在检出距离的20﹪以下。
