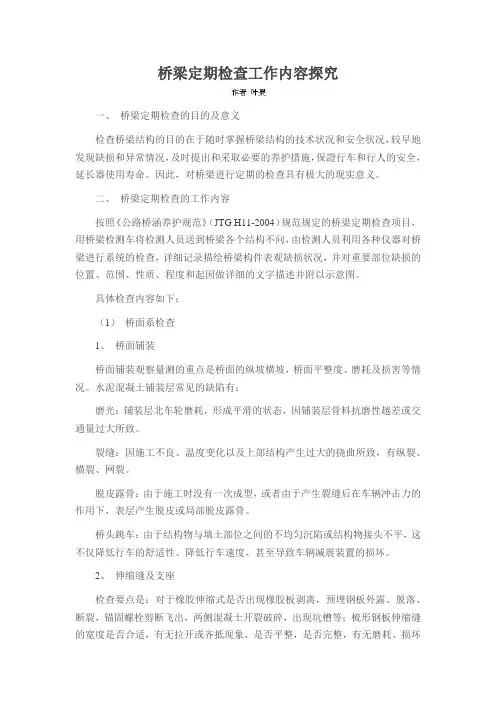

桥梁定期检查检测内容
桥梁技术状况评定与桥梁常规检测内容
1、桥梁技术状况评定
桥梁技术状况评定以目测观察为主，进行表观缺陷观测，针对构件病害进行细致检查。根据《公路桥梁技术状况评定标准》JTG/TH21-2011对需要检查构件到位观察并进行全面的检查，详细记录描绘桥梁构件表观缺损状况。
1.1检测部位及检测项目
将桥梁分为翼墙、护坡、墩台身、墩台基础、上部构造、桥面铺装、伸缩缝等17个部件类，对每一类的每一个构件（如每一片梁）的各种病害类型进行评定，每个构件检查内容包括病害类型、病害数量、病害位置等，提出处治方法、维修工程量等数据信息。
2、桥梁常规检测
针对在检测过程中发现病害较大的构造物，利用桥梁无损检测设备进行专项常规检测。并根据《公路工程质量检验评定标准》中的桥梁验收标准给予桥梁病害评定。
2.1检测部位及检测项目
桥面系：桥面净宽、桥面抗滑、桥面高程、伸缩缝高差。
桥梁上部结构：主要结构尺寸、强度及碳化深度、保护层厚度及钢筋位置、电阻率、裂缝测宽。
桥梁下部结构：主要结构尺寸、强度及碳化深度、保护层厚度、墩柱竖直度。
