模拟电路知识1、基尔霍夫定理的内容是什么?基尔霍夫定律包括电流定律和电压定律电流定律:在集总电路中,任何时刻,对任一节点,所有流出节点的支路电流的代数和恒等于零。

电压定律:在集总电路中,任何时刻,沿任一回路,所有支路电压的代数和恒等于零。

2、描述反馈电路的概念,列举他们的应用。

反馈,就是在电子系统中,把输出回路中的电量输入到输入回路中去。

反馈的类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。

负反馈的优点:降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用。

电压负反馈的特点:电路的输出电压趋向于维持恒定。

电流负反馈的特点:电路的输出电流趋向于维持恒定。

3、有源滤波器和无源滤波器的区别无源滤波器:这种电路主要有无源元件R、L和C组成有源滤波器:集成运放和R、C组成,具有不用电感、体积小、重量轻等优点。

集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和缓冲作用。

但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。

6、FPGA和ASIC的概念,他们的区别。

(未知)答案:FPGA是可编程ASIC。

ASIC:专用集成电路,它是面向专门用途的电路,专门为一个用户设计和制造的。

根据一个用户的特定要求,能以低研制成本,短、交货周期供货的全定制,半定制集成电路。

与门阵列等其它ASIC(Application Specific IC)相比,它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。

7、什么叫做OTP片、掩膜片,两者的区别何在?OTP means one time program,一次性编程MTP means multi time program,多次性编程OTP(One Time Program)是MCU的一种存储器类型MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASHROM等类型。

数字电路,模拟电路名企的笔试面试

数字电路,模拟电路名企的笔试面试

1、简单描述一个单片机系统的主要组成模块,并说明各模块之间的数据流流向和控制流流向.简述单片机应用系统的设计原则.(仕兰微面试题目)2、画出8031与2716(2K*8ROM)的连线图,要求采用三-八译码器,8031的P2.5,P2.4和P2.3参加译码,基本地址范围为3000H-3FFFH.该2716有没有重叠地址?根据是什么?若有蛐闯雒科?716的重叠地址范围.(仕兰微面试题目)3、用8051设计一个带一个8*16键盘加驱动八个数码管(共阳)的原理图.(仕兰微面试题目)4、PCI总线的含义是什么?PCI总线的主要特点是什么? (仕兰微面试题目)5、中断的概念?简述中断的过程.(仕兰微面试题目)6、如单片机中断几个/类型,编中断程序注意什么问题;(未知)7、要用一个开环脉冲调速系统来控制直流电动机的转速,程序由8051完成.简单原理如下:由P3.4输出脉冲的占空比来控制转速,占空比越大,转速越快;而占空比由K7-K0八个开关来设置,直接与P1口相连(开关拨到下方时为"0",拨到上方时为"1",组成一个八位二进制数N),要求占空比为N/256. (仕兰微面试题目)下面程序用计数法来实现这一功能,请将空余部分添完整.MOV P1,#0FFHLOOP1 :MOV R4,#0FFH--------MOV R3,#00HLOOP2 :MOV A,P1--------SUBB A,R3JNZ SKP1--------SKP1:MOV C,70HMOV P3.4,CACALL DELAY :此延时子程序略----------------AJMP LOOP18、单片机上电后没有运转,首先要检查什么?(东信笔试题)9、What is PC Chipset? (扬智电子笔试)芯片组(Chipset)是主板的核心组成部分,按照在主板上的排列位置的不同,通常分为北桥芯片和南桥芯片.北桥芯片提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持.南桥芯片则提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、Ultra DMA/33(66)EIDE数据传输方式和ACPI(高级能源管理)等的支持.其中北桥芯片起着主导性的作用,也称为主桥(Host Bridge).除了最通用的南北桥结构外,目前芯片组正向更高级的加速集线架构发展,Intel的8xx系列芯片组就是这类芯片组的代表,它将一些子系统如IDE接口、音效、MODEM和USB 直接接入主芯片,能够提供比PCI总线宽一倍的带宽,达到了266MB/s.10、如果简历上还说做过cpu之类,就会问到诸如cpu如何工作,流水线之类的问题.(未知)11、计算机的基本组成部分及其各自的作用.(东信笔试题)12、请画出微机接口电路中,典型的输入设备与微机接口逻辑示意图(数据接口、控制接口、所存器/缓冲器). (汉王笔试)13、cache的主要部分什么的.(威盛VIA 2003.11.06 上海笔试试题)14、同步异步传输的差异(未知)15、串行通信与同步通信异同,特点,比较.(华为面试题)16、RS232c高电平脉冲对应的TTL逻辑是?(负逻辑?) (华为面试题)总结了一下招聘团常问的问题(关于电子专业的),现在贴出来,和大家一起分享,祝愿还没找上工作的朋友们能早日找到心满意的工作。

模电数电题面试题集锦

模电数电题面试题集锦

模拟电路知识1、基尔霍夫定理的内容是什么?基尔霍夫定律包括电流定律和电压定律电流定律:在集总电路中,任何时刻,对任一节点,所有流出节点的支路电流的代数和恒等于零。

电压定律:在集总电路中,任何时刻,沿任一回路,所有支路电压的代数和恒等于零。

2、描述反馈电路的概念,列举他们的应用。

反馈,就是在电子系统中,把输出回路中的电量输入到输入回路中去。

反馈的类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。

负反馈的优点:降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用。

电压负反馈的特点:电路的输出电压趋向于维持恒定。

电流负反馈的特点:电路的输出电流趋向于维持恒定。

3、有源滤波器和无源滤波器的区别无源滤波器:这种电路主要有无源元件R、L和C组成有源滤波器:集成运放和R、C组成,具有不用电感、体积小、重量轻等优点。

集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和缓冲作用。

但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。

6、FPGA和ASIC的概念,他们的区别。

(未知)答案:FPGA是可编程ASIC。

??ASIC:专用集成电路,它是面向专门用途的电路,专门为一个用户设计和制造的。

根据一个用户的特定要求,能以低研制成本,短、交货周期供货的全定制,半定制集成电路。

与门阵列等其它ASIC(Application Specific IC)相比,它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。

7、什么叫做OTP片、掩膜片,两者的区别何在?OTP means one time program,一次性编程MTP means multi time program,多次性编程OTP(One Time Program)是MCU的一种存储器类型MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASHROM 等类型。

经典数字电路和模拟电路面试题

经典数字电路和模拟电路面试题

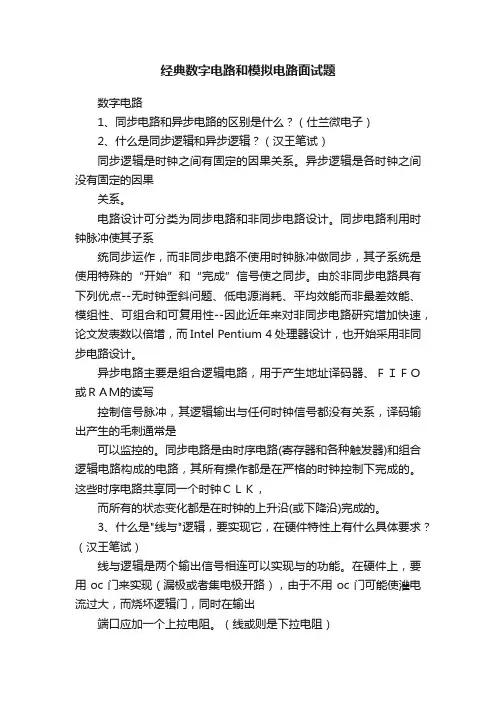

经典数字电路和模拟电路面试题数字电路1、同步电路和异步电路的区别是什么?(仕兰微电子)2、什么是同步逻辑和异步逻辑?(汉王笔试)同步逻辑是时钟之间有固定的因果关系。

异步逻辑是各时钟之间没有固定的因果关系。

电路设计可分类为同步电路和非同步电路设计。

同步电路利用时钟脉冲使其子系统同步运作,而非同步电路不使用时钟脉冲做同步,其子系统是使用特殊的“开始”和“完成”信号使之同步。

由於非同步电路具有下列优点--无时钟歪斜问题、低电源消耗、平均效能而非最差效能、模组性、可组合和可复用性--因此近年来对非同步电路研究增加快速,论文发表数以倍增,而Intel Pentium 4处理器设计,也开始采用非同步电路设计。

异步电路主要是组合逻辑电路,用于产生地址译码器、FIFO或RAM的读写控制信号脉冲,其逻辑输出与任何时钟信号都没有关系,译码输出产生的毛刺通常是可以监控的。

同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路构成的电路,其所有操作都是在严格的时钟控制下完成的。

这些时序电路共享同一个时钟CLK,而所有的状态变化都是在时钟的上升沿(或下降沿)完成的。

3、什么是"线与"逻辑,要实现它,在硬件特性上有什么具体要求?(汉王笔试)线与逻辑是两个输出信号相连可以实现与的功能。

在硬件上,要用oc门来实现(漏极或者集电极开路),由于不用oc门可能使灌电流过大,而烧坏逻辑门,同时在输出端口应加一个上拉电阻。

(线或则是下拉电阻)4、什么是Setup 和Holdup时间?(汉王笔试)5、setup和holdup时间,区别.(南山之桥)6、解释setup time和hold time的定义和在时钟信号延迟时的变化。

(未知)Setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。

建立时间是指触发器的时钟信号上升沿到来以前,数据稳定不变的时间。

输入信号应提前时钟上升沿(如上升沿有效)T时间到达芯片,这个T就是建立时间-Setup time.如不满足setuptime,这个数据就不能被这一时钟打入触发器,只有在下一个时钟上升沿,数据才能被打入触发器。

数电模电工作面试题及答案

数电模电工作面试题及答案

数电模电工作面试题及答案1. 现代电子产品越来越小型化和高性能化,这主要得益于什么技术?答案:主要得益于集成电路技术的发展。

集成电路将数百万个晶体管、电阻器和电容器等元件集成到一个小芯片上,实现了电子元件的功能集成,从而使电子产品体积小、性能高。

2. 什么是布尔代数?答案:布尔代数是用于描述逻辑关系和计算等的一种数学工具。

它基于二进制逻辑运算,包括与、或、非等运算符,用符号表示逻辑关系,并通过推理和运算来得出逻辑结果。

3. 什么是逻辑门电路?答案:逻辑门电路是用于处理和操作逻辑信号的电路。

它由多个逻辑门组成,每个逻辑门都有一个或多个输入和一个输出,根据输入信号的逻辑关系,输出相应的逻辑信号。

4. 请列举几种常见的逻辑门电路及其功能。

答案:- 与门(AND Gate):输出信号为1的条件是所有输入信号都为1。

- 或门(OR Gate):输出信号为1的条件是至少有一个输入信号为1。

- 非门(NOT Gate):输出信号与输入信号相反,即输入为1,则输出为0,输入为0,则输出为1。

- 与非门(NAND Gate):是与门的反向输出,输出信号为1的条件是所有输入信号都为0。

- 或非门(NOR Gate):是或门的反向输出,输出信号为1的条件是至少有一个输入信号为0。

- 异或门(XOR Gate):输出信号为1的条件是输入信号中只有一个为1,其他为0。

5. 什么是时序电路?答案:时序电路是根据输入信号的时序关系来决定输出信号的电路。

常见的时序电路包括时钟、触发器和计数器等,用于实现各种功能,如数据同步、时序控制和计数等。

6. 请解释触发器的工作原理及其应用。

答案:触发器是一种存储器件,具有记忆功能。

它根据触发器的输入信号和时钟信号的变化来决定输出的状态。

触发器常用于时序电路中,用于存储和控制数据。

在数字系统中,触发器常用于存储器、寄存器、计数器等的设计。

7. 什么是模拟电路和数字电路?答案:模拟电路是以连续变量作为输入和输出的电路,它能够处理连续信号的变化。

模电数电题面试题集锦

模电数电题面试题集锦

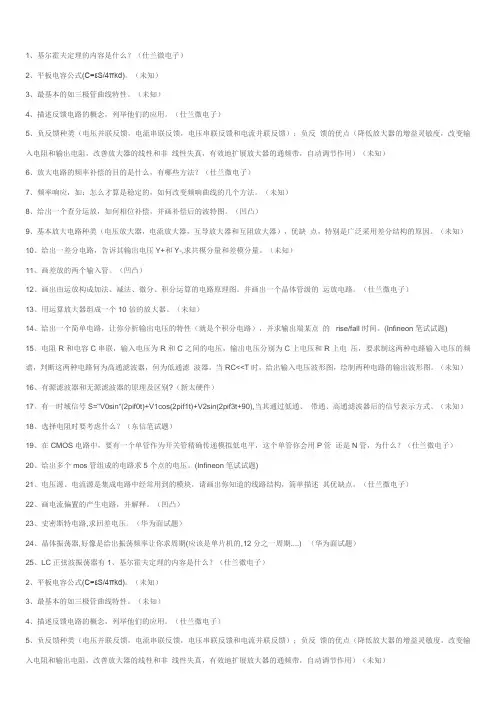

1、基尔霍夫定理的内容是什么?(仕兰微电子)2、平板电容公式(C=εS/4πkd)。

(未知)3、最基本的如三极管曲线特性。

(未知)4、描述反馈电路的概念,列举他们的应用。

(仕兰微电子)5、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用)(未知)6、放大电路的频率补偿的目的是什么,有哪些方法?(仕兰微电子)7、频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法。

(未知)8、给出一个查分运放,如何相位补偿,并画补偿后的波特图。

(凹凸)9、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺点,特别是广泛采用差分结构的原因。

(未知)10、给出一差分电路,告诉其输出电压Y+和Y-,求共模分量和差模分量。

(未知)11、画差放的两个输入管。

(凹凸)12、画出由运放构成加法、减法、微分、积分运算的电路原理图。

并画出一个晶体管级的运放电路。

(仕兰微电子)13、用运算放大器组成一个10倍的放大器。

(未知)14、给出一个简单电路,让你分析输出电压的特性(就是个积分电路),并求输出端某点的rise/fall时间。

(Infineon笔试试题)15、电阻R和电容C串联,输入电压为R和C之间的电压,输出电压分别为C上电压和R上电压,要求制这两种电路输入电压的频谱,判断这两种电路何为高通滤波器,何为低通滤波器。

当RC<<T时,给出输入电压波形图,绘制两种电路的输出波形图。

(未知)16、有源滤波器和无源滤波器的原理及区别?(新太硬件)17、有一时域信号S="V0sin"(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90),当其通过低通、带通、高通滤波器后的信号表示方式。

(未知)18、选择电阻时要考虑什么?(东信笔试题)19、在CMOS电路中,要有一个单管作为开关管精确传递模拟低电平,这个单管你会用P管还是N管,为什么?(仕兰微电子)20、给出多个mos管组成的电路求5个点的电压。

数字电路,模拟电路名企的笔试面试

数字电路,模拟电路名企的笔试面试

1、简单描述一个单片机系统的主要组成模块,并说明各模块之间的数据流流向和控制流流向.简述单片机应用系统的设计原则.(仕兰微面试题目)2、画出8031与2716(2K*8ROM)的连线图,要求采用三-八译码器,8031的P2.5,P2.4和P2.3参加译码,基本地址范围为3000H-3FFFH.该2716有没有重叠地址?根据是什么?若有蛐闯雒科?716的重叠地址范围.(仕兰微面试题目)3、用8051设计一个带一个8*16键盘加驱动八个数码管(共阳)的原理图.(仕兰微面试题目)4、PCI总线的含义是什么?PCI总线的主要特点是什么?(仕兰微面试题目)5、中断的概念?简述中断的过程.(仕兰微面试题目)6、如单片机中断几个/类型,编中断程序注意什么问题;(未知)7、要用一个开环脉冲调速系统来控制直流电动机的转速,程序由8051完成.简单原理如下:由P3.4输出脉冲的占空比来控制转速,占空比越大,转速越快;而占空比由K7-K0八个开关来设置,直接与P1口相连(开关拨到下方时为"0",拨到上方时为"1",组成一个八位二进制数N),要求占空比为N/256.(仕兰微面试题目)下面程序用计数法来实现这一功能,请将空余部分添完整.MOV P1,#0FFHLOOP1:MOV R4,#0FFH--------MOV R3,#00HLOOP2:MOV A,P1--------SUBB A,R3JNZ SKP1--------SKP1:MOV C,70HMOV P3.4,CACALL DELAY:此延时子程序略----------------AJMP LOOP18、单片机上电后没有运转,首先要检查什么?(东信笔试题)9、What is PC Chipset?(扬智电子笔试)芯片组(Chipset)是主板的核心组成部分,按照在主板上的排列位置的不同,通常分为北桥芯片和南桥芯片.北桥芯片提供对CPU的类型和主频、内存的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持.南桥芯片则提供对KBC(键盘控制器)、RTC(实时时钟控制器)、USB(通用串行总线)、Ultra DMA/33(66)EIDE数据传输方式和ACPI(高级能源管理)等的支持.其中北桥芯片起着主导性的作用,也称为主桥(Host Bridge).除了最通用的南北桥结构外,目前芯片组正向更高级的加速集线架构发展,Intel的8xx系列芯片组就是这类芯片组的代表,它将一些子系统如IDE接口、音效、MODEM和USB 直接接入主芯片,能够提供比PCI总线宽一倍的带宽,达到了266MB/s.10、如果简历上还说做过cpu之类,就会问到诸如cpu如何工作,流水线之类的问题.(未知)11、计算机的基本组成部分及其各自的作用.(东信笔试题)12、请画出微机接口电路中,典型的输入设备与微机接口逻辑示意图(数据接口、控制接口、所存器/缓冲器).(汉王笔试)13、cache的主要部分什么的.(威盛VIA2003.11.06上海笔试试题)14、同步异步传输的差异(未知)15、串行通信与同步通信异同,特点,比较.(华为面试题)16、RS232c高电平脉冲对应的TTL逻辑是?(负逻辑?)(华为面试题)总结了一下招聘团常问的问题(关于电子专业的),现在贴出来,和大家一起分享,祝愿还没找上工作的朋友们能早日找到心满意的工作。

数字电子面试题目(3篇)

数字电子面试题目(3篇)

第1篇一、面试背景随着科技的不断发展,数字电子技术已经成为现代电子技术的重要组成部分。

为了选拔优秀的人才,许多企业、研究机构和高校都会对数字电子技术专业的人才进行面试。

本篇面试题目旨在考察应聘者在数字电子技术领域的理论基础、实践能力以及解决问题的能力。

二、面试内容一、基础知识1. 请解释数字电子技术的基本概念,并说明它与模拟电子技术的区别。

2. 简述逻辑代数的基本运算,如与、或、非、异或等,并举例说明其在数字电路设计中的应用。

3. 解释卡诺图的概念,并说明如何使用卡诺图进行逻辑函数的化简。

4. 简述TTL和CMOS两种逻辑门电路的特点,并比较它们的优缺点。

5. 解释时序逻辑电路的基本概念,并说明组合逻辑电路与时序逻辑电路的区别。

6. 解释触发器的概念,并说明D触发器、JK触发器、T触发器的动作特点。

7. 解释寄存器和锁存器的概念,并说明它们的区别。

8. 解释脉冲波形的产生和整形,并说明施密特触发器和单稳态触发器的作用。

9. 解释半导体存储器的概念,并说明RAM、ROM、EEPROM等存储器的特点。

10. 解释可编程逻辑器件(PLD)的概念,并说明GAL、FPGA等PLD的特点。

二、实践应用1. 设计一个4位二进制加法器,并使用卡诺图进行化简。

2. 设计一个简单的计数器,要求实现0-9循环计数。

3. 设计一个串行数据到并行数据的转换电路,并说明其工作原理。

4. 设计一个数字信号发生器,要求输出方波、三角波和锯齿波。

5. 分析一个数字电路,说明其功能,并找出其中的错误。

6. 设计一个简单的数字温度计,要求测量范围在-50℃至150℃。

7. 设计一个数字频率计,要求测量范围在1Hz至10MHz。

8. 分析一个数字通信系统,说明其工作原理,并指出可能存在的问题。

9. 设计一个数字滤波器,要求对输入信号进行低通滤波。

10. 设计一个数字锁相环(PLL)电路,要求实现频率合成。

三、综合能力1. 介绍一种你所熟悉的数字信号处理算法,并说明其在实际应用中的优势。

模电 数电 单片机笔试及面试问题

模电 数电 单片机笔试及面试问题
模拟电路 1.基尔霍夫定理的内容是什么?(仕兰微电子)a.基尔霍夫电流定律:在电路的任一节点,流入、流出该 节点电流的代数和为零 b.基尔霍夫电压定律:在电路中的任一闭合电路,电压的代数和为零。 2.平板电容公式(C=εS/4πkd)。 3.三极管曲线特性。
4.描述反馈电路的概念,列举他们的应用。 反馈,就是在电子系统中,把放大电路中的输出量(电流或电压)的一部分或全部,通过一定形式的反馈 取样网络并以一定的方式作用到输入回路以影响放大电路输入量的过程。包含反馈作用的放大电路称为反 馈放大电路。 反馈的类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。 负反馈对放大器性能有四种影响:a.降低放大倍数 b.提高放大倍数的稳定性,由于外界条件的变化(T℃, Vcc, 器件老化等) , 放大倍数会变化, 其相对变化量越小, 则稳定性越高。 C.减小非线性失真和噪声 对输入电阻 ri 的影响:串联负反馈使输入电阻增加,并联负反馈使输入电阻减小。 对输出电阻 ro 的影响:电压负反馈使输出电阻减小,电流负反馈使输出电阻增加。 负反馈的应用:电压并联负反馈,电流串联负反馈,电压串联负反馈和电流并联负反馈。 电压负反馈的特点:电路的输出电压趋向于维持恒定。 电流负反馈的特点:电路的输出电流趋向于维持恒定。 引入负反馈的一般原则为: a. 为了稳定放大电路的静态工作点,应引入直流负反馈;为了改善放大电路的动态性能,应引入交流 负反馈(在中频段的极性)。 b. 信号源内阻较小或要求提高放大电路的输入电阻时,应引入串联负反馈;信号源内阻较大或要求降 低输入电阻时,应引入并联系反馈。 c. 根据负载对放大电路输出电量或输出电阻的要求决定是引入电压还是电流负反馈。 若负载要求提供 稳定的信号电压或输出电阻要小,则应引入电压负反馈;若负载要求提供稳定的信号电流或输出电阻要大, 则应引入电流负反馈。 d. 在需要进行信号变换时,应根据四种类型的负反馈放大电路的功能选择合适的组态。例如,要求实 现电流——电压信号的转换时,应在放大电路中引入电压并联负反馈等。 5.有源滤波器和无源滤波器的区别 无源滤波器:这种电路主要有无源元件 R、L 和 C 组成 有源滤波器:集成运放和 R、C 组成,具有不用电感、体积小、重量轻等优点。 集成运放的开环电压增益和输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定的电压放大和 缓冲作用。但集成运放带宽有限,所以目前的有源滤波电路的工作频率难以做得很高。 6.什么是负载 ?什么又是带负载能力? 把电能转换成其他形式的能的装置叫做负载。对于不同的负载,电路输出特性(输出电压,输出电流)几 乎不受影响,不会因为负载的剧烈变化而变,这就是所谓的带载能力

经典数字电路和模拟电路面试题

经典数字电路和模拟电路面试题

数字电路1、同步电路和异步电路的区别是什么?(仕兰微电子)2、什么是同步逻辑和异步逻辑?(汉王笔试)同步逻辑是时钟之间有固定的因果关系。

异步逻辑是各时钟之间没有固定的因果关系。

電路設計可分類為同步電路和非同步電路設計。

同步電路利用時鐘脈衝使其子系統同步運作,而非同步電路不使用時鐘脈衝做同步,其子系統是使用特殊的“開始”和“完成”信號使之同步。

由於非同步電路具有下列優點--無時鐘歪斜問題、低電源消耗、平均效能而非最差效能、模組性、可組合和可複用性--因此近年來對非同步電路研究增加快速,論文發表數以倍增,而Intel Pentium 4處理器設計,也開始採用非同步電路設計。

异步电路主要是组合逻辑电路,用于产生地址译码器、FIFO或RAM的读写控制信号脉冲,其逻辑输出与任何时钟信号都没有关系,译码输出产生的毛刺通常是可以监控的。

同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路构成的电路,其所有操作都是在严格的时钟控制下完成的。

这些时序电路共享同一个时钟CLK,而所有的状态变化都是在时钟的上升沿(或下降沿)完成的。

3、什么是"线与"逻辑,要实现它,在硬件特性上有什么具体要求?(汉王笔试)线与逻辑是两个输出信号相连可以实现与的功能。

在硬件上,要用oc门来实现(漏极或者集电极开路),由于不用oc门可能使灌电流过大,而烧坏逻辑门,同时在输出端口应加一个上拉电阻。

(线或则是下拉电阻)4、什么是Setup 和Holdup时间?(汉王笔试)5、setup和holdup时间,区别.(南山之桥)6、解释setup time和hold time的定义和在时钟信号延迟时的变化。

(未知)7、解释setup和hold time violation,画图说明,并说明解决办法。

(威盛VIA 2003.11.06 上海笔试试题)Setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。

汉王 2022 数字电路面试题(应聘 求职 面试准备资料)

汉王 2022 数字电路面试题(应聘 求职 面试准备资料)

汉王2022 数字电路面试题
第1题:什么是setup 和holdup时间?
第2题:什么是竞争与冒险现象?怎样推断?如何消退?
第3题:请画出用d触发器实现2倍分频的规律电路?
第4题:什么是"线与"规律,要实现它,在硬件特性上有什么详细要求?
第5题:什么是同步规律和异步规律?
第6题:请画出微机接口电路中,典型的输入设备与微机接口规律示意图(数据接口、掌握接口、所存器/缓冲器)。

第7题:你知道那些常用规律电平?ttl与coms电平可以直接互连吗?
第8题:可编程规律器件在现代电子设计中越来越重要,请问:
a) 你所知道的可编程规律器件有哪些?
b) 试用vhdl或verilog、able描述8位d触发器规律。

第9题:设想你将设计完成一个电子电路方案。

请简述用eda软件(如protel)进行设计(包括原理图和pcb图)到调试出样机的整个过程。

在各环节应留意哪些问题?。

数模电复试面试题目(3篇)

数模电复试面试题目(3篇)

第1篇一、基础知识部分1. 以下哪些是模拟电子技术中的基本放大电路?(至少列举3种)A. 共射放大电路B. 共集放大电路C. 共基放大电路D. 比较放大电路2. 简述晶体管放大电路中的共射、共集和共基三种组态的特点及适用场合。

3. 以下哪些是数字电子技术中的基本逻辑门?(至少列举3种)A. 与门B. 或门C. 非门D. 异或门4. 简述TTL和CMOS两种逻辑门的特点及适用场合。

5. 列举三种常用的数模转换器(DAC)和模数转换器(ADC)。

6. 简述A/D转换和D/A转换的基本原理。

7. 简述数字信号处理中采样定理的含义。

8. 列举三种常用的滤波器类型。

二、电路分析部分1. 试用叠加定理求解下列电路中的电流I1和I2:```+3V|| R1=2kΩ|_______| || R2=4kΩ ||_______| || R3=6kΩ ||_______| || I1 ||_______| || I2 ||_______| || GND |```2. 求下列RLC串联电路的谐振频率、品质因数和带宽:```+3V|| R=2kΩ|_______| || L=0.5H ||_______| || C=10μF ||_______| || GND |```3. 试用戴维南定理求解下列电路中的电压U:```+10V|| R1=3kΩ|_______| || R2=4kΩ ||_______| || R3=5kΩ ||_______| || R4=6kΩ ||_______| || GND |```4. 试用节点电压法求解下列电路中的电压U1和U2:```+10V|| R1=2kΩ|_______| || R2=3kΩ ||_______| || R3=4kΩ ||_______| || R4=5kΩ ||_______| || GND |```三、数字电路部分1. 试用真值表或卡诺图化简下列逻辑函数:F(A, B, C) = AB + AC + BC2. 试用与非门和或非门实现下列逻辑函数:F(A, B, C) = A + B + C3. 试用D触发器设计一个4位同步加法计数器。

数电模电面试题

数电模电面试题

数电模电面试题数字电路与模拟电路面试题一、简介数字电路与模拟电路是电子学中两个重要的学科,广泛应用于电子设备的设计与开发中。

本文将介绍一些关于数字电路与模拟电路的面试题目。

二、数字电路面试题1. 请简述逻辑门及其应用。

逻辑门是由数个逻辑电路组成的电子电路,常见的逻辑门有与门、或门、非门、与非门、或非门等。

逻辑门可以通过将输入信号进行逻辑运算,输出相应的结果信号。

逻辑门被广泛应用在计算机和其他数字系统中,执行各种逻辑运算。

2. 请解释电平转换器的作用。

电平转换器是用于将一个逻辑电平转换为另一个逻辑电平的电路。

在数字系统中,逻辑电平通常使用高、低两种状态表示。

电平转换器可将输入信号的电平转换为系统所需的电平,确保信号在各个逻辑电路之间传输的正确性。

3. 请说明S-R触发器及其工作原理。

S-R触发器是数字电路中常用的一种触发器。

它有两个输入端S和R,以及两个输出端Q和Q'。

其工作原理是:当S和R同时为0时,保持前一状态;当S为1,R为0时,Q置为1;当S为0,R为1时,Q置为0;当S和R同时为1时,产生不确定的输出。

S和R的布尔逻辑关系和输出状态由特定的触发器类型决定。

三、模拟电路面试题1. 请解释放大器的作用。

放大器是模拟电路中常见的电子器件,用于放大信号的幅度。

它可以将输入信号增加至所需的放大倍数,并输出放大后的信号。

放大器的作用是增强信号的能量,以便于后续电路的处理和传输。

2. 请说明直流稳压电源的原理。

直流稳压电源是用于提供稳定的直流电源的电子电路。

其原理是通过对输入的交流电进行整流和滤波,将其转换为稳定的直流电压,并保持输出电压在一定的范围内稳定不变。

3. 请简述简单放大电路的组成。

简单放大电路通常由三个主要部分组成:输入电路、放大电路和输出电路。

输入电路用于接收输入信号,将其转换为电压或电流信号;放大电路用于对输入信号进行放大;输出电路用于输出放大后的信号。

这些部分相互协作,共同完成信号放大的功能。

数电-模电-单片机等面试题目

数电-模电-单片机等面试题目

题1、基尔霍夫定理的内容是什么?基尔霍夫定律包括电流定律和电压定律电流定律:在集总电路中,任何时刻,对任一节点,所有流出节点的支路电流的代数和恒等于零。

电压定律:在集总电路中,任何时刻,沿任一回路,所有支路电压的代数和恒等于零。

2、描述反馈电路的概念,列举他们的应用。

反馈:把输出回路的电量输入到输入回路中去。

反馈的类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。

负反馈的优点:降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用。

电压负反馈的特点:电路的输出电压趋向于维持恒定。

电流负反馈的特点:电路的输出电流趋向于维持恒定。

3、有源滤波器和无源滤波器的区别无源滤波器:这种电路主要有无源元件R、L和C组成有源滤波器:集成运放和R、C组成,具有不用电感、体积小、重量轻等优点。

数字电路1、同步电路和异步电路的区别是什么?同步电路:存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源,因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。

异步电路:电路没有统一的时钟,有些触发器的时钟输入端与时钟脉冲源相连,这有这些触发器的状态变化与时钟脉冲同步,而其他的触发器的状态变化不与时钟脉冲同步。

:2、什么是"线与"逻辑,要实现它,在硬件特性上有什么具体要求?将两个门电路的输出端并联以实现与逻辑的功能成为线与。

在硬件上,要用OC门来实现,同时在输出端口加一个上拉电阻。

3、解释setup和hold time violation建立时间是指触发器的时钟信号上升沿到来以前,数据稳定不变的时间。

保持时间是指触发器的时钟信号上升沿到来以后,数据稳定不变的时间。

4、什么是竞争与冒险现象?怎样判断?如何消除?在组合逻辑中,由于各个输入信号通路经过了不同的延时,导致到达该门的时间不一致叫竞争。

产生毛刺叫冒险。

如果布尔式中有相反的信号则可能产生竞争和冒险现象。

模电数电题面试题集锦

模电数电题面试题集锦

模拟电路知识1、基尔霍夫定理得内容就是什么?基尔霍夫定律包括电流定律与电压定律电流定律:在集总电路中,任何时刻,对任一节点,所有流出节点得支路电流得代数与恒等于零。

电压定律:在集总电路中,任何时刻,沿任一回路,所有支路电压得代数与恒等于零。

2、描述反馈电路得概念,列举她们得应用。

反馈,就就是在电子系统中,把输出回路中得电量输入到输入回路中去。

反馈得类型有:电压串联负反馈、电流串联负反馈、电压并联负反馈、电流并联负反馈。

负反馈得优点:降低放大器得增益灵敏度,改变输入电阻与输出电阻,改善放大器得线性与非线性失真,有效地扩展放大器得通频带,自动调节作用。

电压负反馈得特点:电路得输出电压趋向于维持恒定。

电流负反馈得特点:电路得输出电流趋向于维持恒定。

3、有源滤波器与无源滤波器得区别无源滤波器:这种电路主要有无源元件R、L与C组成有源滤波器:集成运放与R、C组成,具有不用电感、体积小、重量轻等优点。

集成运放得开环电压增益与输入阻抗均很高,输出电阻小,构成有源滤波电路后还具有一定得电压放大与缓冲作用。

但集成运放带宽有限,所以目前得有源滤波电路得工作频率难以做得很高。

6、FPGA与ASIC得概念,她们得区别。

(未知)答案:FPGA就是可编程ASIC。

ASIC:专用集成电路,它就是面向专门用途得电路,专门为一个用户设计与制造得。

根据一个用户得特定要求,能以低研制成本,短、交货周期供货得全定制,半定制集成电路。

与门阵列等其它ASIC(Application Specific IC)相比,它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。

7、什么叫做OTP片、掩膜片,两者得区别何在?OTP means one time program,一次性编程MTP means multi time program,多次性编程OTP(One Time Program)就是MCU得一种存储器类型MCU按其存储器类型可分为MASK(掩模)ROM、OTP(一次性可编程)ROM、FLASHROM 等类型。

数字电路面试题

数字电路面试题

1.在数字电路中,逻辑门电路的基本单元是什么?
A.晶体管
B.电阻
C.电容
D.二极管(答案)
2.下列哪种逻辑门可以实现“A或B”的逻辑功能?
A.与门
B.或门(答案)
C.非门
D.异或门
3.在数字电路中,用于表示高电平和低电平的两种状态通常是什么?
A.0和1(答案)
B.高和低
C.开和关
D.正和负
4.下列哪种逻辑运算可以实现“A且非B”的逻辑功能?
A.与非门(答案)
B.或非门
C.异或门
D.与门
5.在二进制数制中,1101代表什么?
A.十进制的11
B.十进制的13(答案)
C.十进制的15
D.十进制的17
6.下列哪个是数字电路中的基本存储单元?
A.触发器(答案)
B.电阻器
C.电容器
D.放大器
7.在数字电路中,用于将多个输入信号转换为一个输出信号的电路是什么?
A.解码器
B.编码器(答案)
C.多路选择器
D.多路分配器
8.下列哪种逻辑门可以实现“A异或B”的逻辑功能?
A.与门
B.或门
C.异或门(答案)
D.非门
9.在数字电路中,用于实现信号反转的电路是什么?
A.反相器(答案)
B.缓冲器
C.驱动器
D.锁存器
10.下列哪个是数字电路中的时序逻辑电路?
A.组合逻辑电路
B.时序逻辑电路(答案)
C.算术逻辑单元
D.寄存器文件。

模拟电路面试题及答案

模拟电路面试题及答案

模拟电路面试题及答案【篇一:经典数字电路和模拟电路面试题】路和异步电路的区别是什么?(仕兰微电子)2、什么是同步逻辑和异步逻辑?(汉王笔试)同步逻辑是时钟之间有固定的因果关系。

异步逻辑是各时钟之间没有固定的因果关系。

電路設計可分類為同步電路和非同步電路設計。

同步電路利用時鐘脈衝使其子系統同步運作,而非同步電路不使用時鐘脈衝做同步,其子系統是使用特殊的“開始”和“完成”信號使之同步。

由於非同步電路具有下列優點--無時鐘歪斜問題、低電源消耗、平均效能而非最差效能、模組性、可組合和可複用性--因此近年來對非同步電路研究增加快速,論文發表數以倍增,而intel pentium 4處理器設計,也開始採用非同步電路設計。

异步电路主要是组合逻辑电路,用于产生地址译码器、FIFO或RAM的读写控制信号脉冲,其逻辑输出与任何时钟信号都没有关系,译码输出产生的毛刺通常是可以监控的。

同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路构成的电路,其所有操作都是在严格的时钟控制下完成的。

这些时序电路共享同一个时钟CLK,而所有的状态变化都是在时钟的上升沿(或下降沿)完成的。

3、什么是线与逻辑,要实现它,在硬件特性上有什么具体要求?(汉王笔试)线与逻辑是两个输出信号相连可以实现与的功能。

在硬件上,要用oc门来实现(漏极或者集电极开路),由于不用oc门可能使灌电流过大,而烧坏逻辑门,同时在输出端口应加一个上拉电阻。

(线或则是下拉电阻)4、什么是setup 和holdup时间?(汉王笔试)5、setup和holdup时间,区别.(南山之桥)6、解释setup time和hold time的定义和在时钟信号延迟时的变化。

(未知)7、解释setup和hold time violation,画图说明,并说明解决办法。

(威盛via 2003.11.06 上海笔试试题)setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。

数字电路和模拟电路面试题

数字电路和模拟电路面试题

数字电路1、同步电路和异步电路的区别是什么?(仕兰微电子)2、什么是同步逻辑和异步逻辑?(汉王笔试)同步逻辑是时钟之间有固定的因果关系。

异步逻辑是各时钟之间没有固定的因果关系。

電路設計可分類為同步電路和非同步電路設計。

同步電路利用時鐘脈衝使其子系統同步運作,而非同步電路不使用時鐘脈衝做同步,其子系統是使用特殊的“開始”和“完成”信號使之同步。

由於非同步電路具有下列優點--無時鐘歪斜問題、低電源消耗、平均效能而非最差效能、模組性、可組合和可複用性--因此近年來對非同步電路研究增加快速,論文發表數以倍增,而Intel Pentium 4處理器設計,也開始採用非同步電路設計。

异步电路主要是组合逻辑电路,用于产生地址译码器、FIFO或RAM的读写控制信号脉冲,其逻辑输出与任何时钟信号都没有关系,译码输出产生的毛刺通常是可以监控的。

同步电路是由时序电路(寄存器和各种触发器)和组合逻辑电路构成的电路,其所有操作都是在严格的时钟控制下完成的。

这些时序电路共享同一个时钟CLK,而所有的状态变化都是在时钟的上升沿(或下降沿)完成的。

3、什么是"线与"逻辑,要实现它,在硬件特性上有什么具体要求?(汉王笔试)线与逻辑是两个输出信号相连可以实现与的功能。

在硬件上,要用oc门来实现(漏极或者集电极开路),由于不用oc门可能使灌电流过大,而烧坏逻辑门,同时在输出端口应加一个上拉电阻。

(线或则是下拉电阻)4、什么是Setup 和Holdup时间?(汉王笔试)5、setup和holdup时间,区别.(南山之桥)6、解释setup time和hold time的定义和在时钟信号延迟时的变化。

(未知)7、解释setup和hold time violation,画图说明,并说明解决办法。

(威盛VIA 2003.11.06 上海笔试试题)Setup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1、基尔霍夫定理的内容是什么?(仕兰微电子)基尔霍夫电流定律是一个电荷守恒定律,即在一个电路中流入一个节点的电荷与流出同一个节点的电荷相等.基尔霍夫电压定律是一个能量守恒定律,即在一个回路中回路电压之和为零. 2、平板电容公式(C=εS/4πkd)。

(未知)3、最基本的如三极管曲线特性。

(未知)4、描述反馈电路的概念,列举他们的应用。

(仕兰微电子)5、负反馈种类(电压并联反馈,电流串联反馈,电压串联反馈和电流并联反馈);负反馈的优点(降低放大器的增益灵敏度,改变输入电阻和输出电阻,改善放大器的线性和非线性失真,有效地扩展放大器的通频带,自动调节作用)(未知)6、放大电路的频率补偿的目的是什么,有哪些方法?(仕兰微电子)7、频率响应,如:怎么才算是稳定的,如何改变频响曲线的几个方法。

(未知)8、给出一个查分运放,如何相位补偿,并画补偿后的波特图。

(凹凸)9、基本放大电路种类(电压放大器,电流放大器,互导放大器和互阻放大器),优缺点,特别是广泛采用差分结构的原因。

(未知)10、给出一差分电路,告诉其输出电压Y+和Y-,求共模分量和差模分量。

(未知)11、画差放的两个输入管。

(凹凸)12、画出由运放构成加法、减法、微分、积分运算的电路原理图。

并画出一个晶体管级的运放电路。

(仕兰微电子)13、用运算放大器组成一个10倍的放大器。

(未知)14、给出一个简单电路,让你分析输出电压的特性(就是个积分电路),并求输出端某点的rise/fall时间。

(Infineon笔试试题)15、电阻R和电容C串联,输入电压为R和C之间的电压,输出电压分别为C上电压和R上电压,要求制这两种电路输入电压的频谱,判断这两种电路何为高通滤波器,何为低通滤波器。

当RC<< period - setup ? hold16、时钟周期为T,触发器D1的建立时间最大为T1max,最小为T1min。

组合逻辑电路最大延迟为T2max,最小为T2min。

问,触发器D2的建立时间T3和保持时间应满足什么条件.(华为)17、给出某个一般时序电路的图,有Tsetup,Tdelay,Tck->q,还有clock的delay,写出决定最大时钟的因素,同时给出表达式。

(威盛VIA 2003.11.06 上海笔试试题)18、说说静态、动态时序模拟的优缺点。

(威盛VIA2003.11.06 上海笔试试题)19、一个四级的Mux,其中第二级信号为关键信号如何改善timing。

(威盛VIA2003.11.06 上海笔试试题)20、给出一个门级的图,又给了各个门的传输延时,问关键路径是什么,还问给出输入,使得输出依赖于关键路径。

(未知)21、逻辑方面数字电路的卡诺图化简,时序(同步异步差异),触发器有几种(区别,优点),全加器等等。

(未知)22、卡诺图写出逻辑表达使。

(威盛VIA 2003.11.06 上海笔试试题)23、化简F(A,B,C,D)= m(1,3,4,5,10,11,12,13,14,15)的和。

(威盛)24、please show the CMOS inverter schmatic,layout and its cross sectionwith P-well process.Plot its transfer curve (Vout-Vin) And also explain the operationregion of PMOS and NMOS for each segment of the transfer curve? (威盛笔试题circuit design-beijing-03.11.09)25、To design a CMOS invertor with balance rise and fall time,please define the ration of channel width of PMOS and NMOS and explain?26、为什么一个标准的倒相器中P管的宽长比要比N管的宽长比大?(仕兰微电子)27、用mos管搭出一个二输入与非门。

(扬智电子笔试)28、please draw the transistor level schematic of a cmos 2 inputAND gate and explain which inputhas faster response for output rising edge.(less delay time)。

(威盛笔试题circuit design-beijing-03.11.09)29、画出NOT,NAND,NOR的符号,真值表,还有transistor level的电路。

(Infineon笔试)30、画出CMOS的图,画出tow-to-one mux gate。

(威盛VIA 2003.11.06 上海笔试试题)31、用一个二选一mux和一个inv实现异或。

(飞利浦-大唐笔试)32、画出Y=A*B+C的cmos电路图。

(科广试题)33、用逻辑们和cmos电路实现ab+cd。

(飞利浦-大唐笔试)34、画出CMOS电路的晶体管级电路图,实现Y=A*B+C(D+E)。

(仕兰微电子)35、利用4选1实现F(x,y,z)=xz+yz’。

(未知)36、给一个表达式f=xxxx+xxxx+xxxxx+xxxx用最少数量的与非门实现(实际上就是化简).37、给出一个简单的由多个NOT,NAND,NOR组成的原理图,根据输入波形画出各点波形。

(Infineon笔试)38、为了实现逻辑(A XOR B)OR (C AND D),请选用以下逻辑中的一种,并说明为什么?1)INV 2)AND 3)OR 4)NAND 5)NOR 6)XOR 答案:NAND(未知)39、用与非门等设计全加法器。

(华为)40、给出两个门电路让你分析异同。

(华为)41、用简单电路实现,当A为输入时,输出B波形为…(仕兰微电子)42、A,B,C,D,E进行投票,多数服从少数,输出是F(也就是如果A,B,C,D,E中1的个数比0多,那么F输出为1,否则F为0),用与非门实现,输入数目没有限制。

(未知)43、用波形表示D触发器的功能。

(扬智电子笔试)44、用传输门和倒向器搭一个边沿触发器。

(扬智电子笔试)45、用逻辑们画出D触发器。

(威盛VIA 2003.11.06 上海笔试试题)46、画出DFF的结构图,用verilog实现之。

(威盛)47、画出一种CMOS的D锁存器的电路图和版图。

(未知)48、D触发器和D锁存器的区别。

(新太硬件面试)49、简述latch和filp-flop的异同。

(未知)50、LATCH和DFF的概念和区别。

(未知)51、latch与register的区别,为什么现在多用register.行为级描述中latch如何产生的.(南山之桥)52、用D触发器做个二分颦的电路.又问什么是状态图。

(华为)53、请画出用D触发器实现2倍分频的逻辑电路?(汉王笔试)54、怎样用D触发器、与或非门组成二分频电路?(东信笔试)55、How many flip-flop circuits are needed to divide by 16? (Intel) 16分频?56、用filp-flop和logic-gate设计一个1位加法器,输入carryin和current-stage,输出carryout 和next-stage. (未知)57、用D触发器做个4进制的计数。

(华为)58、实现N位Johnson Counter,N=5。

(南山之桥)59、用你熟悉的设计方式设计一个可预置初值的7进制循环计数器,15进制的呢?(仕兰微电子)60、数字电路设计当然必问Verilog/VHDL,如设计计数器。

(未知)61、BLOCKING NONBLOCKING 赋值的区别。

(南山之桥)62、写异步D触发器的verilog module。

(扬智电子笔试)module dff8(clk , reset, d, q);inputclk;inputreset;input[7:0] d;output [7:0] q;reg [7:0] q;always @ (posedge clk or posedge reset)if(reset)q <= 0;elseq <= d;endmodule63、用D触发器实现2倍分频的Verilog描述?(汉王笔试)module divide2( clk , clk_o, reset);inputclk , reset;output clk_o;wire in;reg out ;always @ ( posedge clk or posedge reset)if ( reset)out <= 0;elseout <= in;assign in = ~out;assign clk_o = out;endmodule64、可编程逻辑器件在现代电子设计中越来越重要,请问:a) 你所知道的可编程逻辑器件有哪些?b) 试用VHDL或VERILOG、ABLE描述8位D触发器逻辑。

(汉王笔试)PAL,PLD,CPLD,FPGA。

module dff8(clk , reset, d, q);inputclk;inputreset;inputd;output q;reg q;always @ (posedge clk or posedge reset)if(reset)q <= 0;elseq <= d;endmodule65、请用HDL描述四位的全加法器、5分频电路。

(仕兰微电子)66、用VERILOG或VHDL写一段代码,实现10进制计数器。

(未知)67、用VERILOG或VHDL写一段代码,实现消除一个glitch。

(未知)68、一个状态机的题目用verilog实现(不过这个状态机画的实在比较差,很容易误解的)。

(威盛VIA 2003.11.06 上海笔试试题)69、描述一个交通信号灯的设计。

(仕兰微电子)70、画状态机,接受1,2,5分钱的卖报机,每份报纸5分钱。

(扬智电子笔试)71、设计一个自动售货机系统,卖soda水的,只能投进三种硬币,要正确的找回钱数。

(1)画出fsm(有限状态机);(2)用verilog编程,语法要符合fpga设计的要求。

(未知)72、设计一个自动饮料售卖机,饮料10分钱,硬币有5分和10分两种,并考虑找零:(1)画出fsm(有限状态机);(2)用verilog编程,语法要符合fpga设计的要求;(3)设计工程中可使用的工具及设计大致过程。

(未知)73、画出可以检测10010串的状态图,并verilog实现之。

相关文档
最新文档
