第十六章电压电阻第1节《电压》同步测试题一、选择题1．下列关于电压的描述中正确的是（）A.电路中只要有电压，就有电流产生B.电路中只要有电流存在，就一定有电压C电路中的电流与电压是同时存在的，只要其中一个存在，另外一个也存在D.以上几种说法均不正确答案：B解析：电流的形成是由于电荷的定向移动，电压是形成电流的原因。
没有电压一定没有电流，有电流就一定有电压。
电路中要有持续电流需要有两个条件，一是有电源（电压），另一个条件是电路要是通路，如果仅有电压，电路不是通路，仍不会形成电流。
所以有电压，电路中不一定有电流。
2．在某次电学实验中，不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，步骤如下：①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触②在刻度盘上读出电压值③选择电压表的量程为3V④把电压表的负接线柱与干电池的负极接触，正接线柱与正极接触⑤选择电压表的量程为15V上述步骤中正确的是（）A.③②①B.①②⑤C.③④②D.无法测量答案：C解析：本题考查了电压表的使用，利用电压表测电池的电压。
一节干电池的电压约1.5V，在测量时电压表应选择0〜3V的量程，在测量电池两端电压时，只要把电压表直接接在电源两端即可，把电压表的正接线柱与电池的正极相连。
3．下列说法中正确的是（）A.电流表与电压表都可以直接与电源相接B.电流表在电路中相当于用电器，可以单独接到电源两端C.利用电压的大量程和小量程均可以准确测出一节干电池的电压D.电压表可以与电源直接相接，而电流表不能答案：D解析：电流表在电路中相当于导线，如果不经用电器直接接在电源两端，电路中电流会很大，超过电流表的量程，烧坏电流表。
电压表在电路中相当于断路，如果直接接在电源两端，测量的是电源两端的电压。
要选择合适的量程测量电压，当待测电压小于3V时，应选择小量程，这样测量更准确。
如果无法估测待测电压时，可以先采用大量程“试触”，如果小于3V,则要换小量程。

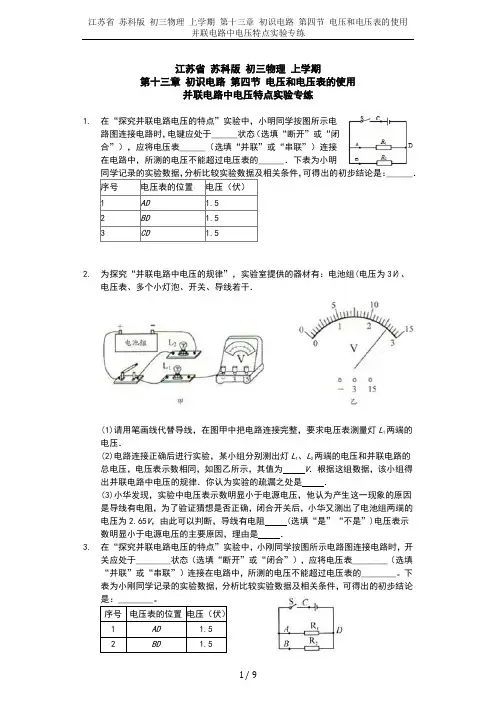

江苏省 苏科版 初三物理 上学期 第十三章 初识电路 第四节 电压和电压表的使用 并联电路中电压特点
江苏省 苏科版 初三物理 上学期 第十三章 初识电路 第四节 电压和电压表的使用并联电路中电压特点实验专练1 / 9江苏省 苏科版 初三物理 上学期第十三章 初识电路 第四节 电压和电压表的使用并联电路中电压特点实验专练1. 在“探究并联电路电压的特点”实验中，小明同学按图所示电路图连接电路时，电键应处于______状态（选填“断开”或“闭合”），应将电压表______（选填“并联”或“串联”）连接在电路中，所测的电压不能超过电压表的______．下表为小明可得出的初步结论是：______．2. 为探究“并联电路中电压的规律”，实验室提供的器材有：电池组(电压为3V )、电压表、多个小灯泡、开关、导线若干．(1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L 1两端的电压．(2)电路连接正确后进行实验，某小组分别测出灯L 1、L 2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为 V ．根据这组数据，该小组得出并联电路中电压的规律．你认为实验的疏漏之处是 ．(3)小华发现，实验中电压表示数明显小于电源电压，他认为产生这一现象的原因是导线有电阻，为了验证猜想是否正确，闭合开关后，小华又测出了电池组两端的电压为2.65V ，由此可以判断，导线有电阻 (选填“是”“不是”)电压表示数明显小于电源电压的主要原因，理由是 ．3.在“探究并联电路电压的特点”实验中，小刚同学按图所示电路图连接电路时，开关应处于________状态（选填“断开”或“闭合”），应将电压表________（选填“并联”或“串联”）连接在电路中，所测的电压不能超过电压表的________。
下表为小刚同学记录的实验数据，分析比较实验数据及相关条件，可得出的初步结论是：________。
4.在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L2两端的电压．（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为______ V．（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论______ （选填“科学”或“不科学”），接下来应该进行的操作是______ ．A．更换不同规格的灯泡，再次实验．B．将L1、L2的位置交换，再次探究．C．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 ______ U2（选填“＞”、“=”或“＜”）．5.为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干．（1）实验开始前，开关应处于______ 状态．（2）同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验．请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线．（3）开关闭合前，发现电压表指针如图乙，你认为原因是：______ ．（4）解决问题后进行试验，某小组用电压表分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数如图丙，其值为______ V，根据这组数据，该小组得出并联电路中电压的特点，你认为实验的不足之处：______ ．6.为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干．江苏省 苏科版 初三物理 上学期 第十三章 初识电路 第四节 电压和电压表的使用并联电路中电压特点实验专练3 / 9（1）用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L 1两端的电压．（2）电路连接正确后进行实验，某小组分别测出灯L 1、L 2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为______V ．根据这组数据，该小组得出并联电路中电压的规律你认为实验的疏漏之处是______．（3）小华发现，实验中电压表示数明显小于电源电压，他认为产生这一现象的原因是导线有电阻，为了验证猜想是否正确，闭合开关后，小华又测出了电池组两端的电压为2.65V ，由此可以判断，导线有电阻______（选填“是”或“不是”）电压表示数明显小于电源电压的主要原因．理由是______．7. 在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡：（1）在连接电路时，开关应该______图甲是小明已经完成一部分的实物电路图，请用笔画线代替导线在图中增加一条导线，使得电压表测量L 2两端的电压。
电压和电压表的使用
8.如图电路，当S1、S2都接通后，电压 表所测量的是 （ B ）
A．L1两端的电压
C．电源电压
B．L2两端的电压
D．无法确定
10.如图所示电路中，当接通开关S后，发现电流 表指针偏转，电压表指针不动，则故障可能是 （ C ） A．L1的灯丝断了 B．L2的灯丝断了 C．L1的接线短路 D．L2的接线短路
电压表：
外观
接线柱
量程 大量程 小量程 0—15V 0—3V 分度值 备注 5V/10=0.5V
0.5V 0.1V
1V/10=0.1V
读 表读表步骤 读表步骤 步骤
读表步骤
1、看柱
2、对程
3、分值
4、读数
电压表的使用 1、调零：使用前检查指针是否指在 零刻度线----调零
调节点
电压表的使用
信息快递 表格是一种重要的 归纳方法，可以通 过这种方法把知识 网络化，容易记忆。
电流表与电压表使用注意点的比较
电流表
电压表
相 同 点 不 同 点
1、使用前都要校零 2、电流“+”进，“-”出 3、试触后选择适当的量程
1、串联 2、不可接在电源两极上
1、并联 2、可接在电源两极上
电压表和电流表的异同:
让学生进行讨论
信息快递 吊灯和电视机之间是并联的。
你知道吊灯和电视机 的电压哪个大吗？
点击上面图片查看答案
信息快递
根据今天所学的知识，我们可以 我错了，因为并联元件的电压相 电路的电压关系 知道，如果两个电灯的电压相等， 等，并不能保证电压相等一定并 则它们一定是并联的。 联，串联元件的电压也可能相等
学习需要细 我觉得你说 心。 错了。
电压表测L2 两端的电压

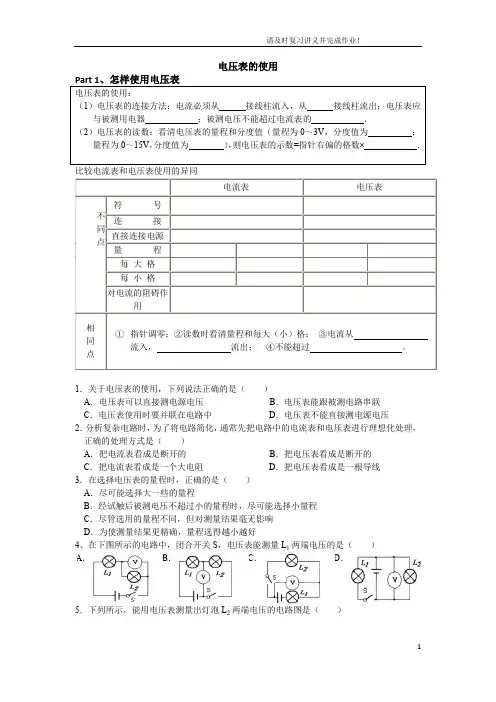

九年级物理——《电压表的使用》
电压表的使用比较电流表和电压表使用的异同1．关于电压表的使用，下列说法正确的是（）A．电压表可以直接测电源电压B．电压表能跟被测电路串联C．电压表使用时要并联在电路中D．电压表不能直接测电源电压2．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（）A．把电流表看成是断开的B．把电压表看成是断开的C．把电流表看成是一个大电阻D．把电压表看成是一根导线3．在选择电压表的量程时，正确的是（）A．尽可能选择大一些的量程B．经试触后被测电压不超过小的量程时，尽可能选择小量程C．尽管选用的量程不同，但对测量结果毫无影响D．为使测量结果更精确，量程选得越小越好．B．C．D．5．下列所示，能用电压表测量出灯泡L2两端电压的电路图是（）． B ． C．D ．测的电压值是 ( )。
A ．5VB ．2．5V C. 1．3V D ．11．5V7、在测量电压时用的是0～3V 的量程，但记录的读数却是2.9V,改用大量程测量时，得到的读数是3.0V ，则用电器两端的电压为( )A ．2.9VB ．3.0V C. 2.95V D ．无法确定8、一位同学在用电压表测电压时，发现指针向左边没有刻度的一边偏转，出现这一现象的原因是（ ）A 、电压表的量程选择错了B 、测量的电压过小C 、电压表的正、负接线柱接反了D 、电压表被短路了9、如图所示，当量程为0-3v 时，电压表指针的读数为__ _v ； 当量程为0-15V 时，电压表指针的读数为_ V ．10、如图所示，当量程为0～3V 时，电压表指针的读数为 V ；当量程为0～15V时，电压表指针的读数为 V ．11、按图连接电路1、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是（ ）A ．把电流表看成是断开的B ．把电压表看成是断开的C ．把电流表看成是一个大电阻D ．把电压表看成是一根导线2、如图所示，闭合开关后，要使L 1和L 2都发光，下列判断正确的是（ ）A．甲乙都是电压表B．甲乙都是电流表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表题2图题3图题4图3、在如图中，关于ab的说法正确的是（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．a、b均为电流表D．a、b均为电压表4、如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙是电压表，丙是电流表C．甲、乙、丙都是电压表D．甲、丙是电流表，乙是电压表5、如图所示，在用伏安法测小灯泡电阻的实验中，小明同学将电流表、电压表、灯泡分别放置在甲乙丙三个圆圈中，其中填写正确的是（）A．甲是电压表，乙是电流表，丙是小灯泡B．甲是电流表，乙是小灯泡，丙是电压表C．甲是小灯泡，乙是电流表，丙是电压表D．甲是小灯泡，乙是电压表，丙是电流表题5图题6图6、如图所示，L1、L2是灯泡，a、b、c三处接入的是电流表或电压表，若两灯均正常发光，则下列判断正确的是（）A．a为电压表，b为电压表，c为电流表B．a为电流表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表7、如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A．①是电流表，②和③是电压表B．①和③是电压表，②是电流表C．①和②是电流表，③是电压表D．①②和③都是电流表题7图题8图8、在图中的圆圈内是电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数．下列说法不正确的是（）A．①④示数可能相等B．①③示数可能相等C．②④示数一定不相等D．③④可以是同种类的表9．（1）如图所示的电路中a、b是电表，闭合开关要使电灯发光，则a表是表，b表是表．（2）如图所示的电路，若要闭合开关S后L1和L2两灯并联，则a表是表，b 表是表．10、如图所示，已知两只灯泡L1和L2串联，则在a、b、c三个电表中（电流表或电压表），a是表，b是表，c是表．题10图题11图11、如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲是表，乙是表．12．如图所示电路中，当开关闭合后，要使灯L1、L2串联，则a是表，b是表（选填“电流”或“电压”）．题12图题13图13、如图所示的电路图，当闭合开关S后，电阻R1、R2并联，电路正常工作，则甲表是表，乙表是表．14、如图所示，L1和L2都能发光，甲、乙、丙为电压表或电流表，则L1和L2为联，甲一定是表，它测的．乙一定是表，它测的．丙一定是表，它测的．题14图题15图15、如图所示，若要R1和R2串联，则应让S断开，且甲表为表，乙表为表；若要R1和R2并联，则应让S闭合，且甲表为表，乙表为表．1．图中电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源的电压D．灯L1和L2的总电压题1题22．如图，电源电压保持不变，开关S闭合后，电压表的示数是2V，则（）A．L1两端的电压是2V B．L2两端的电压是2VC．电源两端的电压是2V D．都有可能3、如图所示的电路中，各个元件均能正常工作。
沪科版九年级物理上册专训7 电流表和电压表的使用
专题技能训练
4．某同学用有两个量程的电压表(0～3 V和0～15 V)测量 用两节干电池串联组成的电池组的电压时，记录的 电 压 为 10 V ， 他 出 现 错 误 的 原 因 是 ____________________，实际电压是________V。
专题技能训练
【点拨】电压表所选的量程是 0～3 V，他读数时误将 0～3 V 量 程按 0～15 V 量程读数；指针在同样位置时，大量程的示数是小 量程示数的 5 倍，因此实际电压为105V＝2 V。
同学们下课啦
授课老师：xxx
HK版 九年级上
专题技能训练
专训7 电流表和电压表的使用
习题链接
1 2A 3B 4
提示：点击 进入习题
5 6D 7B
答案呈现
专题技能训练
1．如图所示的是实验室常用的一种电流表的表盘。小明在 连接电路前发现指针偏转情况如图(a)，接下来他应进行 的操作是_对__电__流__表__进__行__调__零____；当连好电路闭合开关 时，发现电流表指针偏移情况如图(b)所示，为了减小 测量误差，应做的改进 是_改__接__0_～__0_._6_A_量__程__。
(用笔画线表示导线)，要求灯 泡L1和L2串联，电压表V1测量L1两端的电压，V2测 量L1与L2串联后两端的总电压。 解：如图所示。
专题技能训练
6．如图所示的电路中，要想测出L2两端的电压，连接正确的 是( D )
专题技能训练
7．[安徽芜湖校级期中]如图所示，①、②是测量电压或 电流的仪表；当S闭合后，为了使小灯泡都能发光， 则( ) A．①是电流表、②是电压表 B．①是电压表、②是电流表 C．①是电流表、②是电流表 D．①是电压表、②是电压表

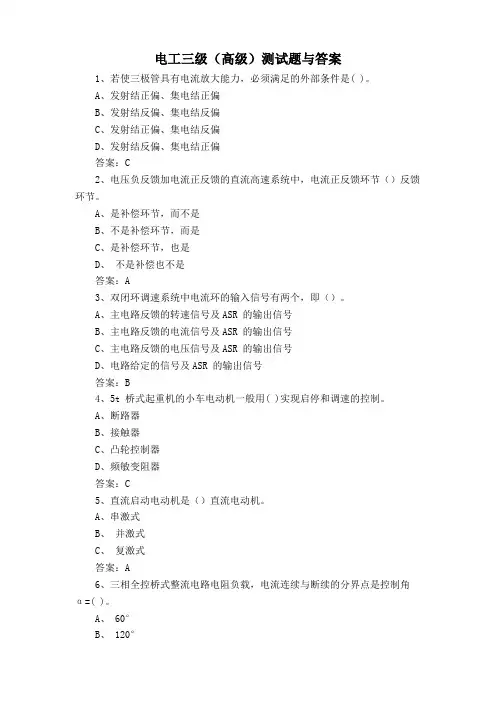

电工三级(高级)测试题与答案
电工三级（高级）测试题与答案1、若使三极管具有电流放大能力，必须满足的外部条件是( )。
A、发射结正偏、集电结正偏B、发射结反偏、集电结反偏C、发射结正偏、集电结反偏D、发射结反偏、集电结正偏答案：C2、电压负反馈加电流正反馈的直流高速系统中，电流正反馈环节（）反馈环节。
A、是补偿环节，而不是B、不是补偿环节，而是C、是补偿环节，也是D、不是补偿也不是答案：A3、双闭环调速系统中电流环的输入信号有两个，即（）。
A、主电路反馈的转速信号及ASR 的输出信号B、主电路反馈的电流信号及ASR 的输出信号C、主电路反馈的电压信号及ASR 的输出信号D、电路给定的信号及ASR 的输出信号答案：B4、5t 桥式起重机的小车电动机一般用( )实现启停和调速的控制。
A、断路器B、接触器C、凸轮控制器D、频敏变阻器答案：C5、直流启动电动机是（）直流电动机。
A、串激式B、并激式C、复激式答案：A6、三相全控桥式整流电路电阻负载，电流连续与断续的分界点是控制角α=( )。
A、60°B、120°C、30°D、90°答案：A7、TTL 与非门输入端全部接高电平时，输出为（）。
A、零电平B、低电平C、高电平D、可能是低电平，也可能是高电平答案：B8、定时器构成的单稳态触发器单稳态脉宽由( )决定。
A、输入信号B、输出信号C、电路电阻及电容D、555 定时器结构答案：C9、（）用来提供一定波形及数值的信号。
A、数字万用表B、电子毫伏表C、示波器D、信号发生器答案：D10、电容三点式正弦振荡器属于（）振荡电路。
A、 RCB、 RLC、 LCD、石英晶体答案：C11、两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同（f1＞f2）的电源下，此时两个线圈的磁通φ1 和φ2 的关系为（）。
A、φ1＞φ2B、φ1＝φ2C、φ1＜φ2D、不定答案：C12、低频信号发生器的振荡电路一般采用的是（）振荡电路。
电压表习题
第五节 测量电压一、选择题 1、电路中能产生待续电流的条件是 （ ）A. 电路中有用电器B. 电路中有电源C. 电路中有开关D.电路中有电源，还要形成通路2、下面的几种叙述中，哪一种是并联电路的特征 （ ）A. 电路中每一处电流都相等B. 电路中任何一处断开都会引起断路C. 各条支路上的电压都相等D. 电路上各部分电路电压之和等于总电压3、关于电流表和电压表的使用方法，下列说法中正确的是 （ ）A. 测量电压时，电压表必须与被测电路串联B. 测量电流时，电流表必须与被测电路串联C. 不管是电流表还是电压表，连接时电流必须从“十”接线柱流出D. 电压表的量程改变后，每小格表示的电压值仍保持不变4、右图 a 所示电路中，当开关 S 闭合后，两个电压表指针偏转均为右图 b 所示、则电阻 R 1 和 R 2 两端的电压分别为 （ ）A. 4.8V,1.2VB. 6V,1.2VC. 1.2V,6VD. 1.2V,4.8V5、如图所示电路， 当开关 S 闭合后， 两表均有示数。
过一会儿发现电压表示数突然变大。
下列故障判断可能的是 （ ）A. L 1 灯短路B. L 2 灯短路C. L 1 灯丝断开D. L 2 灯丝断开6、如图所示电路，当开关 S 闭合后，下列说法中正确的是 （ ）A. 开关两端的电压为零B. 电灯两端的电压为零C. 电源两端的电压为零快乐自主研学D. 以上说法都不正确7、4 节干电池串联成电池组，总电压应为（）A. 1.5VB. 2VC. 6VD. 8V8、如图所示电路中，电源电压6V，当开关S 闭合后，只有一只灯泡发光，且电压表 V 的示数为 6V ，产生这一现象的原因可能是 （ ）A. L 1 灯处短路B. 灯 L 2 处短路C. 灯 L 1 处断路D. 灯 L 2 处断路二、填空题9、完成下列单位换算：（1） 22kV ＝ mV ＝ V （2） 150μ V ＝ V10、一节干电池电压伏，家庭电路电压是 伏，对人体安全的电压是伏 11、在下列的几个电路图中， 空圆圈表示电表， 请在图中的圆圈中填上电流表或电压表的 符号，并标出正负接线柱。
九年级物理全册第十六章《电压 电阻》测试卷-人教版(含答案)
九年级物理全册第十六章《电压电阻》测试卷-人教版（含答案）一、选择题：本大题共7小题，每小题3分，共21分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1．【原创题】下列关于电压和电压表的说法中，不正确的是() A．电压是电路中形成电流的原因B．人体的安全电压不高于36 VC．电压表不可以直接接在电源的两端D．智能手机的电池电压大约为3.7 V2．【2021·汕头金平区模拟】如图所示的电路图，各元件连接正确的是()3．【2021·深圳罗湖区一模】2021春晚舞台设置了154块超高清LED大屏幕分布于观众席后区上方，形似“穹顶”，每块屏幕可以呈现不同画面。
下面说法正确的是()A．LED具有单向导电性，利用它可以判断电源正负极B．每块LED屏幕画面的颜色由红、黄、蓝三种色条合成的C．154块LED屏幕是串联在一起的D．LED发光时，几乎不发热，属于超导体材料4．【2021·佛山禅城区校级月考】如图所示，小明将A、B两种不同的金属片分别插入土豆里，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。
以下关于电路的理解正确的是()A．若断开开关，A、B两金属片间没有电压B．土豆电池供电时是电能转化为化学能C．发光二极管是由绝缘体材料制成的D．电流从“电池”的A金属片流出经过二极管回到金属片B 5．【2021·天津】如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是()6．如图所示的电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。
则与电压表相连的两个接线柱可能是()A．a和b B．c和d C．a和f D．e和f7．如图所示电路中，开关闭合，电压表V1、V2、V3示数分别为U1、U2、U3，电流表A1、A2示数分别为I1、I2，电路无故障，那么下列关系式正确的是() A．U1＝U2＝U3I1＝I2B．U1＝U2＋U3I1＝I2C．U1＝U2＋U3I1＜I2D．U1＝U2＋U3I1＞I2二、填空题：本大题共7小题，每空1分，共21分。
江苏省 苏科版 初三物理 上学期 第十三章 电路初探 第四节 电压和电压表的使用
江苏省苏科版初三物理上学期第十三章电路初探第四节电压和电压表的使用水果电池汇总1.在探究水果电池的活动中，同学们的积极性很高．（1）“水果电池”被称为最天然也最没有污染的电池，如何验证水果可以做成电池呢？我们可以让它对外供电：如图甲是小明同学把两种不同的金属片插入柠檬制成的“水果电池”可以使低压驱动二极管发光也可以选用电流表或电压表替换二极管，接上后指针会______“水果电池”实现的是______ 能转化为电能．（2）如何确定“水果电池”的正负极呢？小明在老师的指导下用电压表测量“水果电池”的电压，如图乙所示，把电压表的“”、“-”接线柱分别与柠檬上的A、B接线柱相连，电压表指针正向偏转，则金属片B是“水果电池”的______ 极（3）小明将乙图中柠檬挤软，再次测量该“水果电池”的电压，发现电压表指针偏转更大，请你由此猜想该“水果电池”的电压可能与柠檬的______ 有关．（4）小明在做“水果电池”的实验：他将铜片和锌片作为电极插入柠檬中，并将铜片和锌片与电压表相连，发现电压表有示数，然后，他将其中一个电极的材料由锌片换成铝片，另一个电极的材料不变，同样连接到电压表，发现电压表的示数发生了变化请根据以上的实验现象，提出一个可探究的科学问题：______ ．2.物理兴趣小组的同学们在”探究水果电池电压”的实验中：小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池（如图所示），小华用铜片和铝片持入较大的柠檬也制成了一个水果电池．他们分别连通相同的音乐芯片，发现两个芯片发出的声响度不同（即电压不同）．由此他们可以提出哪两个有探究价值的科学问题：（1）______（2）______．3.酸甜多法的水果不仅可以为我们身体提供能量，还可以发电。
下图是某实验小组制作的水果电池。
（1）图中的水果，扮演了“电源”的角色，它为发光二极管提供了______，使自由电荷在电路中定向移动形成电流。
水果电池工作时将自身存贮的______转化为电能。
串并联电路电压及电压表的使用练习题有答案
串并联电路电压及电压表的使用题5分钟训练1.如图6-2-1所示，电源电压为6V，电压表示数为3.8V，则（）A.L1两端电压为2.2VB.L2两端电压为3.8VC.电源与L1两端电压之和为3.8VD.L2两端电压为2.2V图6-2-12.关于电压，下列说法正确的是（）A.电路两端存在电压，电路中一定存在电流B.只要电路中有电流，在电路两端就一定存在电压C.电压的国际单位有伏特、千伏、毫伏、微伏等D.经验证明高于36V的电压对人体是安全的3.读出图6-2-2中电流表和电压表的示数。
电流表示数为______A，电压表示数为______V。
图6-2-24.如图6-2-3所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端的电压为________V，灯L2两端电压为________V。
图6-2-310分钟训练1.如图6-2-4所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）A.6V4VB.4V6VC.6V10VD.4V10V图6-2-42.在图6-2-5所示的电路中，电压表V1的示数为6V，V2的示数为7V。
若电源电压为10V，则灯L 1两端电压为（）A.1VB.10VC.3VD.6V图6-2-53.如图6-2-6所示的电路中，要使L1和L2串联，甲、乙、丙三只电表应依次是（）A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D.电流表、电压表、电流表图6-2-64.使用电压表探究串联电路的电压规律时你发现：串联电路两端的总电压_________各部分电路两端的电压_________，公式可写为_________________。
5.按图6-2-7甲的电路图，将图乙的实物用笔画线代替导线连接起来，要求导线不要交叉。
(甲图中电压表V1的示数是1.8V，电压表V2的示数是3V)图6-2-76.如图6-2-8所示，要求用电压表测L1两端的电压。
京改版九年级物理上册9.5 电压及其测量 练习(有答案)
9.5 电压及其测量同步练习一、单选题1．如图所示，小明将A、B两种不同的金属片分别插人土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。
以下关于电路的理解，说法正确的是（）A．金属片B是电源的正极B．电流从“电池”的A金属片流出C．若发光二极管断路，电压表没有示数D．若断开开关，A、B两金属片间没有电压2．小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。
他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路只有一处故障，则一定是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路3．在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S两端的电压4．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表5．如图所示，能正确地测出小灯泡L1两端电压的电路是( )A． B．C． D．6．如图所示的四个电路中，电流表或电压表连接正确的是( ) A．B．C．D．7．如图所示的电路中，当开关S闭合时，电压表是测量A．L1灯两端的电压B．L2灯两端的电压C．电源电压D．L2灯和电源电压两端电压8．如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是A．电流表、电流表、电压表B．电压表、电流表、电压表C．电压表、电流表、电流表D．电流表、电压表、电流表9．关于电压表的使用，下列叙述中错误的是（）A．电压表要并联在被测电路两端B．被测电压不要超过电压表的量程C．要使电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上10．在如图所示的电路中，电键闭合后，不会造成元件损坏的是（）A．B．C．D．二、多选题11．下列说法中正确的是（）A．电路中只要有电流，则电路两端一定有电压B．电荷的移动形成电流C．规定正电荷定向移动的方向为电流的方向D．绝缘体不容易导电是因为绝缘体内没有电荷12．如图所示，下列说法正确的是（）A．断开开关S，若两灯都发光，则甲、乙都是电压表B．断开开关S，若两灯都发光，则甲、乙都是电流表C．闭合开关S，若两灯都发光，则甲、乙都是电压表D．闭合开关S，若两灯都发光，则甲、乙都是电流表三、填空题13．如图所示的电路，当开关S闭合后，若电阻R1、R2并联且能正常工作，则甲表是__________表（填“电流”或“电压”）乙表测的是______________（填“电流”或“电压”）。
中考二轮复习专题卷-《专题3电流表、电压表使用与测量》附答案
中考二轮复习专题卷-《专题3电流表、电压表使用与测量》一、单选题1.如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（）A.0.3AB.0.06AC.3.0AD.0.60A2.如图所示电路中，哪种接法会烧坏电流表（）A. B.C. D.3.用电流表测量灯泡L1中的电流，如下图中正确的是（）A. B. C. D.4.下列关于仪器的操作和读数正确的是（）A.电流表的示数是1.6AB.温度计的读数是8℃C.测量物体长度时刻度尺的使用D.杠杆在水平位置时，拉力的力臂为l5.如图的电路中，为待测电阻，阻值约为5Ω．实验器材有：滑动变阻器，规格为“10Ω2”；电压表（量程分别为0~3V、0~15V）；电流表（量程分别为0~0.6A、0~3A）；电池组为新干电池3节串联．两只电表的量程可采用以下4种选法，为使测量时能较准确地读数（指针最好在中间刻度线附近），两只电表的量程应采用（）A.0~0.6A和0~15VB.0~0.6A和0~3VC.0~3A和0~15VD.0~3A和0~3V6.如图所示，闭合开关，灯泡和各电表都能正常工作．下列判断正确的是()A.甲、乙都是电流表B.甲、乙都是电压表C.甲是电压表，乙是电流表D.甲是电流表，乙是电压表7.在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均为图乙所示，则下列说法正确的是（）A.电路的总电流为1.8AB.电流表A1的示数是1.5AC.通过灯L1的电流为0.3AD.通过灯L2的电流都为1.2A8.如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。
则下列判断正确的是（）A.通过灯L1的电流为1.5AB.通过灯L1的电流为0.3AC.通过灯L2的电流为1.2AD.通过灯L2的电流为0.3A9.电压表只用来测量灯泡L2的电压，下列正确的是（）A. B. C. D.10.下列关于实验室所用的学生电流表和电压表的描述错误的是（）A.电流表和电压表使用之前都需要校零B.电流表和电压表都不能直接接在电源两端C.若无法估计待测电流大小，可使用“试触法”D.电流表和电压表接线时要注意“+”入“-”出二、填空题11.如图所示的电流表的示数是________A，电压表的示数是________V。
专题3电流表、电压表使用与测量对象(原卷版+解析)
专题3：电流表、电压表使用与测量对象的判断电流表、电压表是电学最基本的测量仪器，是要求学生会正确使用的，并且是中考必考的电学仪器。
而准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。
电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。
一、电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当于断路（电压表的内阻很大）例题1（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
【答案】正负接线柱反接改接小量程。
【解析】连接好电路，闭合开关，发现电流表指针向左偏转（即反偏）至图甲所示位置，说考点透视迷津点拨与点对点讲明电流表中的电流方向反了，原因是电流表正负接线柱反接；纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
【点拨】电流表、电压表在为接入电路时，指针不指在0刻度线处，需要调零；使用过程中，如果指针反偏，说明电流表、电压表正负接线柱接反；如果偏转角度过大（甚至超量程），说明所选量程偏小；如果偏转角度过小（只偏转几个小格），说明所选量程偏大。
电工三级题库与参考答案
电工三级题库与参考答案一、单选题（共60题，每题1分，共60分）1、FN3—0T型负荷开关，在新安装之后用2500V兆欧表测量开关动片和触点对地绝缘电阻，交接试验时应不少于（）MΩ。
A、800B、500C、1000D、300正确答案：C2、P型半导体中，多数载流子是A、自由电子B、原子核C、空穴正确答案：C3、对硅稳压管稳压电源进行调试时，应保证在交流电源电压波动()时，直流稳压输出电压稳定不变。
A、0.1B、0.15C、0.05正确答案：A4、室外安装的各种悬吊灯距离地面的距离应不小于（）。
A、1.5mB、3mC、2m正确答案：B5、为了解决调速系统的稳定性问题，可以引入（）A、电流截止负反馈B、电压负反馈C、电流正反馈D、电压微分负反馈正确答案：D6、当用并励直流电动机拖动的电力机车下坡时，如果不加以制动，由于重力作用，机车速度会越来越高。
当转速超过电动机的理想空载转速后，电机进入发电机运行状态，此时电枢电流将反向，电枢电动势将A、大于外加电压B、等于外加电压C、小于外加电压正确答案：A7、晶体三极管电流放大的偏置条件发射结正偏、集电结（）。
A、反偏B、不偏C、正偏正确答案：A8、多谐振荡器主要用来产生（）。
A、正弦波信号B、锯齿波信号C、方波信号正确答案：C9、攻螺纹时要用切削液，攻钢件时应用（）。
A、冷却液B、机油C、水正确答案：B10、在分析电路时可先任意设定电压的(),再根据计算所得值的正负来确定电压的实际方向。
A、参考方向B、方向C、大小D、假设方向正确答案：A11、静电电压最高可达()，可现场放电，产生静电火花，引起火灾。
A、数百伏B、数千伏C、数万伏正确答案：C12、未装夹工件前，空运行一次程序是为了检查A、机床的加工范围B、程序C、夹具选取与安装的合理性D、工件坐标系正确答案：C13、电流源的电流是6A,可等效变换成12V的电压源,与电流源并联的内阻为()A、1ΩB、2ΩC、2.5ΩD、12Ω正确答案：B14、某段磁路长度与其磁场强度的乘积，称为该段磁路的A、磁通B、磁阻C、磁通势D、磁压正确答案：D15、频率是反映交流电变化的A、大小B、快慢C、位置正确答案：B16、绕线型异步电动机的串级调速是在转子电路中引入（）A、调速电阻B、反电动势C、调速电抗D、频敏变阻器正确答案：B17、（）万用表欧姆档直接测量微安表、检流计或标准电池的内阻。
电压 习题(含答案)
电压习题（含答案）一、单选题(本大题共11小题，共22.0分)1.在如图所示的电路中，能用电压表测出灯L1两端电压的是（）A. B. C.D.2.实验室常用的一节新干电池的电压为（）A.2伏B.1.5伏C.24伏D.220伏3.在图所示电路中，闭合电键后电压表测灯L1两端电压的是（）A. B. C.D.4.一节新干电池的电压为（）A.1.5伏B.3伏C.24伏D.220伏5.一节普通新干电池的电压是（）A.1伏B.1.5伏C.2伏D.3伏6.如图所示，闭合电键S后，电压表测量电阻R1两端电压的电路图是（）A. B. C.D.7.如图所示，闭合电键S电压表示数显示L1两端电压的是（）A. B. C.D.8.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A.5.6V 1.4VB.7V 1.4VC.1.4V 7VD.1.4V 5.6V9.关于电流、电压和电阻，下列说法正确的是（）A.只要将导体连入电路，电路中就有电流B.导体中通过的电流越大，它的电阻越小C.有电流通过的灯泡，其两端一定有电压D.导体两端电压越大，它的电阻越大10.如图所示，开关S闭合后，灯L l、L2都能正常发光，甲、乙是电表，工作都正常，下列说法正确的是（）A.甲是电压表，乙是电流表B.甲是电流表，乙是电压表 C.甲乙都是电压表 D.甲乙都是电流表11.在下列数据中，与实际情况相符的是（）A.人的正常体温是35℃B.安全电压是36VC.我国家庭电路电压是380VD.人感到舒适的温度约为20℃二、填空题(本大题共7小题，共14.0分)12.类比“水路”模型中“水压是使水管中的水定向运动形成水流的原因”，我们很容易理解电压是电路中______ 定向运动形成______ 的原因．如图所示的电路，开关闭合，电压表测的是______ 两端的电压．13.将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是______ （选填“A”或“B”）；如果想获得2.4V的电压，则需要把______ 节这样的“水果电池” ______ 联起来．14.完成下列单位换算：①3.8V= ______ mV= ______ kV②4000Ω= ______ kΩ= ______ MΩ．15.图，L1和2是串联，表的a端是______ 选填+”或“”）线柱．果电源的总压是V，电压表的示数是4.5V，则L1两的电是______ V．16.人体正常温度是______ ；对人体的安全电压应不超过______ ．17.实验小组的同学按图甲所示的电路图连好电路，闭合开关后电流表和电压表的示数如图乙、丙所示，出现这一故障的原因是______ ，电压表的示数是______V．18.人体安全电压为不高于______ ，120mA= ______ A，1500kW= ______ W．三、实验探究题(本大题共1小题，共6.0分)19.亲爱的同学：你会使用下面的实验仪器吗？（1）如图1所示电表的量程是______ ，接入电路前指针如图所示是因为______ ；如果接入电路中开关闭合后指针如图1所示是因为______ ；（2）如图2所示变阻器是靠改变接入电路中______ 来改变电路中的电阻，从而改变电路中的______ ，滑动变阻器上标有“50Ω2A”的字样，其中50Ω表示的意思是______ ．四、综合题(本大题共1小题，共10.0分)20.如图1所示，V1、V2是两个相同的电压表．当电路正常工作时，电压表V1所用的量程是“0-3V”，电压表V1的读数如图2所示，则读数为______ V，V2读数为5V，根据实验规律推理，灯L2的电压是______ V．电压习题（含答案）【答案】1. D2. B3. D4. A5. B6. C7. A8. A9. C10. B11. D12. 自由电荷；电流；L113. B；2；串14. 3.8×103；3.8×10-3；4；4×10-315. -；1.516. 37℃；36V17. 灯泡L1断路；2.418. 36V；0.12；1.5×10619. 0～5A；电流表指针没有调零；电流表“正负”接线柱接反了；电阻丝的长度；电流；滑动变阻器的最大阻值为50Ω20. 1；4【解析】1.解：A、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故A错误．B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表与L1并联，测出灯L1两端电压，故D正确．故选D．电压表的正确使用方法：①电压表正确测出灯L1两端电压，则电压表与灯L1并联；②连接电压表的时候，电流要从正接线柱入，负接线柱出．本题只要注意电压表的与L1是否并联即可，有时此类题还要关注电压表的接线柱是否正进负出．2.解：一节新干电池的电压1.5V，故ACD错误、B正确；故选B．要记住一些生活中常见的电压值，如：一节干电池的电压是 1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V．本题依据对生活中常见电压值的了解写出答案，是一道基础题目．3.解：A、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故A错误．B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表接到了L1的两端，测的是L1的两端电压，故D正确．故选D．根据电压表的正确连接方法可知，要使电压表正确测出灯L1两端电压，则电压表应与灯L1并联．本题只要注意电压表与L1是否并联即可，有些类似的题目还要注意接线柱是否做到了正进负出．4.解：一节干电池的电压为1.5V，故A正确、BCD错误．故选A．根据一节干电池的电压进行解答．本题考查了学生对一节干电池电压的记忆，是一道基础题目．5.解：一节干电池的电压为1.5V，故B正确、ACD错误．故选B．根据一节干电池的电压进行解答．本题考查了学生对一节干电池电压的记忆，是一道基础题目．6.解：A、两只电阻串联，电压表与电源并联，测量电源电压，不符合题意；B、两只电阻串联，电压表与电阻R2并联，测量R2两端电压，不符合题意；C、两只电阻串联，电压表与电阻R1并联，测量R1两端电压，符合题意；D、闭合电键S后，电阻R2被短路，只有电阻R1工作，电压表并联在开关的两端，示数为零，不符合题意．故选C．电压表的内阻非常大，相当于断路，所以电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出．此题考查的是电压表的使用方法，使用电压表或电流表时，一定明确三个问题：串联还是并联，量程合适吗，电流方向正确吗？7.解：A、电压表和L1构成一个方框，电压表测量L1两端的电压．故A正确．B、电压表和电源构成一个方框，电压表测量电源两端的电压．故B错误．C、电压表串联在电路中，能测量出电源电压，故C错误；D、电压表和L2构成一个方框，电压表测量L2两端的电压．故D错误．故选A．采用方框法判断电压表测量哪一个用电器两端的电压．如果电压表和用电器构成一个“方框”，电压表测量这个用电器两端的电压；如果电压表和电源构成一个“方框”，电压表测量电源两端的电压；如果电压表和用电器、电源一起构成一个“方框”，电压表测量这个方框以外的用电器两端的电压．（1）掌握电压表的正确使用：电压表并联在电路中，不要超过电压表的量程，电流从正接线柱流入从负极线柱流出．（2）利用方框法判断电压表测量谁两端的电压．8.解：由题中的图可知：V1测的是电源电压；V2测的是R2两端的电压．即V1的示数应大于V2的示数；V1应选的量程是0～15V，其分度值是0.5V，读数（即电源电压）为7V；V2选的量程是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.4V；所以，电阻R1两端的电压为：U1=U-U2=7V-1.4V=5.6V；故选A．要解答本题需掌握：串联电路两端的总电压等于各部分电路两端的电压之和，以及电压表的读数方法．本题主要考查学生对：串联电路电压的规律，以及电压表的读数方法的了解和掌握，是一道基础题．9.解：A、电路中有电流，则电路中一定有电压，故只要将导体连入电路，电路中不一定有电流；故A错误；B、电阻大小与导体中的电流、导体两端的电压大小无关；故B错误；C、电压是使电路形成电流的原因；故有电流通过的灯泡，其两端一定有电压；故C正确；D、电阻大小与导体中的电流、导体两端的电压大小无关；故D错误；故选C．（1）电压是使电路形成电流的原因；电源是给电路提供电压的装置．（2）导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关，与导体中的电流、导体两端的电压大小无关．明确电压与电流间的关系，抓住导体的电阻是导体本身具有的一种性质；可解答．10.解：由图可知L1由导线直接接在了电源两端；若甲为电压表则乙表和L2将被短路，甲只能为电流表，两灯应为并联；这时乙若为电流表，则会引起电源短路，乙应为电压表，故B正确；故选B．电流表要和被测用电器串联，电压表和被测用电器并联；可以根据电流表和电压表的使用方法及电路的结构进行分析．本题考查对电路的结构及电表接法的认识，这是解决电学问题的基本能力，应重点掌握．11.解：A、正常情况下，人的体温在37℃左右，变化幅度很小．此选项不符合实际；B、经验证明，只有不高于36V的电压对人体才是安全的．此选项不符合实际；C、我国家用电器的额定电压为220V，与之配套的家庭电路电压也是220V．此选项不符合实际；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，接近20℃．此选项符合实际．故选D．不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．物理学中，对各种物理量的估算能力，也是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义．12.解：（1）电荷的定向移动形成电流；电压是使电路形成电流的原因；（2）电压表使用时，应与用电器并联；图中电压表与灯泡L1并联，故电压表是测量L1两端的电压．故答案为：自由电荷；电流；L1．（1）电荷的定向移动形成电流；电压是使电路形成电流的原因；电路中有电压且电路是通路，电路中才有电流；（2）电压表使用时，应与用电器并联．明确电流形成的原因、理解电压表的使用规则，可解答．13.解：（1）电压表的连接方法，电流必须从正接线柱流入，从负接线柱流出时指针向右偏，故由图可观察到电压表的指针的向右偏转，从而确定与电压表正接线柱相连的B金属片是电池的正极；（2）此时该电压表选择的是小量程，即分度值是0.1V，故此时的示数是1.2V，由串联电路中各部分电压之和等于总电压的特点可知，如果想获得2.4V的电压，则需要把2节这样的“水果电池”串联起来．故答案为：B；2；串．（1）据电压表的正确使用可知，由于它们都有正负接线柱，故我们可以根据指针的偏转情况和所连的接线柱来判断电池的正负极．（2）先判断电压表的量程，而后据分度值判断出示数来，据串联电路电压的规律分析即可判断．本题考查了水果电池的制作和正负极的判断及串联电路电压的规律，是一道实验探究题，中等难度，故同学们应细心处理．14.解：①3.8V=3.8×103mV3.8V=3.8×10-3kV；②4000Ω=4kΩ=4×10-3MΩ．故答案为：①3.8×103，3.8×10-3；②4，4×10-3．根据电压、电阻单位换算的进率关系，可逐一做出换算．在单位换算时，前面的数值作为倍数，再乘以后面的进率，即可得出相应的数值和单位．15.解：电源的正极过小灯L2和小灯泡L1回到电源的负，它们走一条径，故两个灯属串联的；在串联电路中总电压分压之和，故小灯泡L1两端的电为6V-45=5V．从题意获，电源电压6V，电压表测量是小泡L两端的电，故答案为-；15．小灯泡L1与小灯泡L走一条路径，故它们是串联连接电压表a端连到电源的极，故端是接线柱，b端是正接线柱，串联电路中总电等于各个电压之和结合这特点计出个小灯泡压．此题属于电表量串联路电压特点的一道基性的目，在析时是析出电压表测的是小灯泡L2端的压值，这样才能够得出小泡L两端电压．16.解：人体正常温度是37℃；一般情况下，对人体的安全电压不超过36V．故答案为：37℃，36V．解答本题需要知道人的正常体温，对人体的安全电压值，可直接做出解答．本题考查了学生对生活中知识的掌握并加以应用，是一道基础题．17.解：连好电路闭合开关，发现电压表有示数，电流表没有示数，则可能是与电压表并联的灯泡断路造成；由图知电压表的量程为0～3V，分度值为0.1V，示数为2.4V．故答案为：灯泡L1断路；2.4．电流表没有示数，则应该为断路，电压表有示数，说明与电压表并联的电路断路．本题考查了有关电路故障的分析，是一道中等题．18.解：（1）对人体安全的电压为不高于36V；（2）120mA=120×10-3A=0.12A；（3）1500kW=1500×103W=1.5×106W；故答案为：36V；0.12；1.5×106．（1）对人体安全的电压为不高于36V；（2）电流单位间的换算关系是：1A=103mA=106μA；（3）电功率单位间的换算关系是：1kW=103W=106mW；记住常见电压值，物理量不同单位间的换算，运用不同单位间的具体关系，利用数学上的运算就可解答．19.解：（1）如图1所示电表，上面有符号“A”，说明是电流表，则它的量程是0～5A；接入电路前指针如图所示，是因为电流表指针没有调零；如果接入电路中开关闭合后指针如图1所示，是因为电流表“正负”接线柱接反了；（2）如图2所示变阻器是靠改变接入电路中电阻丝的长度来改变电路中的电阻，从而改变电路中的电流；滑动变阻器上的50Ω表示的意思是滑动变阻器的最大阻值为50Ω．故答案为：（1）0～5A；电流表指针没有调零；电流表“正负”接线柱接反；（2）电阻丝的长度；电流；滑动变阻器的最大阻值是50Ω．（1）根据电表的符号及刻度值可确定其量程；根据指针的位置判断出现这一现象的原因；知道电流表在接入电路时，必须使电流正进负出；（2）了解滑动变阻器的原理及在电路中的调节作用，根据对变阻器铭牌的认识解释50Ω的意思．本题主要考查了电流表和滑动变阻器的认识与使用，本题中的电流表与我们常用电流表不完全相同，要学会辨识．属基本仪器的使用，是我们应该熟练掌握的．20.解：由图可知：电压表V1测量的是L1两端的电压，V2测量的是电源电压，在串联电路中，电源电压等于各部分电压之和，故V2的示数要大于V1的示数，V2选择的是大量程，其示数为5V；电压表V1的示数为1V；灯L2的电压是5V-1V=4V．故答案为：1；4．在串联电路中，电源电压等于各部分电压之和．会识别电路，判断电压表所测的电压值．。
《电压和电压表的使用》测 试题(含答案)
《电压和电压表的使用》测试题(含答案)三、作图、实验与探究题9．如图6所示，按照电路图，将实物图连接起来．15．.在图11所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量点路中a、 b间电压为0，b、 c间电压为6V，则电路中的故障可能是( ).图11A. L2断路B. L1和L2断路C. L2短路D. L1和L2短路16．如图12所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（ ）图12A．灯L1、L2、L3是串联在电路中的B．灯L1、L2、L3不是并联在电路中的C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和二、作图、实验与探究题17．如图13所示的示教板的表面上有两个灯座，每个电路图的两端接有接线柱，安装上两盏相同的电灯，都能正常发光，现在只给你一只电压表和若干导线，怎样判断灯泡是串联还是并联？图13三、计算题20．如图15所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：图15⑴ L1两端的电压U1是多大？⑵ L2两端的电压U2是多大？⑶ L1、L2串联的总电压U是多大？⑷ 电源电压是多大？参考答案基础训练（A级）1．电压电流类比法 2．4 串联 36 220 3．0.6 3 4．4 1.5 2.5 5．L1L2L1 L1L2 L1L2(电源) L1，L1(电源) 6．C 7．C 8．D 9．略 10．CABD能力训练（B级）11．B 12．C 13．A 14．C 15．A 16．C17．将电压表依次接在任意两个接线柱上，测出每两个接线柱间的电压，若六次测量值中两次为零，其余四次测量值相等，则两灯为并联；若一次为零，四次测量值相等，另一次测量值是四次测量值的两倍，则两灯为串联。
18．．用电压表逐一测量每个小灯泡两端的电压，当电压表示数为220V时，表明此时电压表所测的灯泡已经被烧坏。
