树脂锚固剂使用说明书1
全长锚固树脂锚杆使用说明书
全长锚固树脂锚杆使用说明书执行行业标准MT146.1-2002MT146.2-2002焦煤集团西山支护器材开发有限责任公司公司地址：省市万柏林区西矿街巷6号传真：0全长锚固树脂锚杆使用说明书1.概述1.1产品特点全长锚固树脂锚杆支护强度高、能有效防止瓦斯从锚孔外泄、锚杆断裂产生火花等现象。
全长锚固树脂锚杆锚固剂执行MT146.1─2002，全长锚固树脂锚杆金属杆体及其附件执行MT146.2─2002.。
1.2适用围全长锚固树脂锚杆主要适用于巷道两帮、顶板支护及设备基础加固等。
1.3品种、规格全长锚固树脂锚杆锚固剂:MSCK2355/2340/2380、MSK2680、MSZ2360/2380/2680 全长锚固树脂锚杆金属杆体：MSGLW─335/(18、20、22)×(1800～2400)；1.4型号的组成及其代表意义1.4.1全长锚固树脂锚杆锚固剂型号表示方法M S □□□长度，cm直径，mm类型CK超快速；K快速；Z中速；树脂锚固剂锚杆1.4. 2全长锚固树脂锚杆金属杆体型号表示方法MS G L W─335/ □×□杆体长度，mm杆体直径，mm杆体材质无纵肋螺纹钢杆体树脂锚杆1.5使用环境条件全长锚固树脂锚杆主要适用于高瓦斯矿井矿井巷道顶板、两帮支护及围岩破碎段的加强支护。
2、结构特征及支护原理2.1结构：全长锚固树脂锚杆由树脂锚固剂和金属杆体两部分组成。
树脂锚固剂由相互分隔的树脂胶泥和固化剂组成；金属杆体由杆体、托板、螺母组成。
2.2支护原理：在锚杆安装搅拌过程中，依靠杆体螺纹将树脂锚固剂推向孔底，使锚固体与煤壁或顶板形成共同受力整体，从而达到支护效果。
3、技术特性及技术参数3.1树脂锚固剂按凝胶时间的不同进行分类见表1。
表13.2产品锚固力符合表2之规定。
3.3常用树脂锚固剂尺寸要求见表3表33.4金属杆体尺寸要求见表4表43.5 锚固剂抗压强度环境温度为(22±1)℃、龄期24h条件下，用于端锚的锚固剂其抗压强度应不小于60Mpa。
《锚固剂说明书》
MS 系列矿用树脂锚杆锚固剂产品说明书一、概述“MS系列树脂锚固剂”是煤炭行业广为使用的支护产品之一，它与金属锚杆、锚索等配套，用于矿山井巷及隧道工程的支护，具有综合成本低、操作方便、劳动强度小、支护安全可靠、安装快等诸多优点。
产品严格按照MT146.1-2002《树脂锚杆锚固剂》的技术标准组织生产，技术可靠、质量稳定。
产品按不同的参数形成系列，用户可以根据不同的岩层、顶板和所处的环境温度选用不同的树脂锚固剂。
二、工作原理树脂锚固剂的工作原理是由固化剂和树脂胶泥分装在卷形双孔塑料袋中，经搅拌混合后发生化学变化，使杆体与被锚固的煤岩粘结在一起。
三、锚固剂型号表示方法M S □□□长度：cm直径：mm类型： CK超快速 Z中速树脂锚固剂锚杆示例：MSZ 23 40 表示直径为23mm，长度为40cm的中速树脂锚固剂四、产品的规格和分类3、锚固力符合下表表三五、使用要求1、使用前要检查锚固剂是否为有效期内产品，根据产品的颜色标识选择正确的产品。
2、操作时，首先将锚杆孔用鼓风装置吹干净，孔内不能存水，检查孔深是否合适。
3、将锚固剂放入钻孔内，用锚杆将锚固剂轻轻推到孔底，然后开动电钻旋转锚杆，边搅拌边用力将锚杆推入孔底。
搅拌时间为：超快8~15s。
其它类型锚固剂为20~35s。
4、搅拌时间到立即停止搅拌，按表二中所示的凝胶时间等待凝胶后，才能松开电钻和连接装置。
并按表二中所要求的等待时间过后，上紧紧固螺母或其它装置。
六、本产品的有效期为：环境温度4~25℃,不小于3个月。
七、注意事项：1、锚固剂应在温度为4~25℃的避光防火仓库中存放，仓库要配备足够的防火器材。
2、在运输过程中，要轻搬轻放，防止摔撞，不得在阳光下曝晒与雨淋。
3、使用前必须擦干净锚固剂外部沾染的泥水脏物。
mt—树脂锚杆第一部分锚固剂
m t—树脂锚杆第一部分锚固剂Revised final draft November 26, 2020M T—2011树脂锚杆第1部分：锚固剂1 范围MT146的本部分规定了树脂锚杆锚固剂（以下简称锚固剂）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存。
本部分适用于矿山井巷支护用的锚固剂。
井筒装备的安装、基础锚固等工程所需的锚固剂也可参照执行。
3术语和定义下列术语和定义适用于MT146的本部分。
树脂锚杆 resinanchorbolts以树脂锚固剂配以各种材质杆体及托盘、螺母等构件组成的锚杆。
树脂锚固剂 resinsandcapsules起粘结锚固作用的材料称锚固剂。
树脂锚固剂由树脂胶泥与固化剂两部分分隔包装成卷形，混合后能使杆体与被锚固体煤、岩粘结在一起。
树脂胶泥 resinputty,resinmastic由树脂、填料和化学助剂组成的胶泥状材料。
固化剂 catalyst与树脂胶泥混合后，能立即引起化学反应，使树脂胶泥凝结成固体的材料。
凝胶时间 geltime从树脂胶泥与固化剂混合起，到胶泥开始变稠、温度开始上升时的时间。
等待安装时间 settingtime安装锚杆时，搅拌停止后到可以上托盘的时间。
树脂胶泥稠度 viscosityofresinmastic表示树脂胶泥的软硬程度，以试锥1min沉入树脂胶泥的深度（mm）来表示。
抗拔力 anti-pullingcapacity在规定锚固长度条件下，锚固剂与杆体锚固后，拉拔试验时锚固剂所能承受的极限载荷。
锚固力 anchorcapacity整根锚固剂与配套杆体锚固后，拉拔试验时锚固剂所能承受的极限载荷。
4 产品分类分类产品按凝胶时间不同进行分类，见表1。
产品应符合表2规定。
表 2 产品规格锚固剂型号编制依据MT/T锚固剂型号表示方法如下：示例：直径23mm、长度35cm的快速树脂锚杆锚固剂，可表示为MSK23355技术要求原材料产品所使用材料应符合有关国家标准、行业标准和设计要求，并有合格证明书、质量保证书。
树脂锚固剂参数
树脂锚固剂参数常用规格：型号规格（MM）重量（g）适用孔径适用范围Z2335∮23*35030010∮282巷道小直径支护及全长锚固Z2350∮23*50043010∮282巷道小直径支护及全长锚固Z2360∮23*60051010∮282巷道小直径支护及全长锚固Z2835∮28*3504xx∮322巷道锚喷支护及其它Z3530∮35*30056010∮422巷道锚喷支护及端锚Z3537∮35*37070010∮422井筒装备安装及其它一:主要技术性能:1、该产品早期强度高，半小时强度可达1230MPa,28天可达50104小时22中速MNH32/250106024小时30根据设计要求和工程需要，可生产不同规格型号二:使用方法:A、用水或风将锚孔清净，把适量的锚固剂放入水中，浸泡1—2分钟，以不冒水泡为止（注：浸泡时间不得过长）。
B、在标定的初凝时间内将锚固剂送入锚孔内，然后以最快的速度插入锚杆结构锚固胶又叫树脂锚固剂，锚固剂是采用本公司生产的高强度锚固剂专用不饱和聚酯树脂与大理石粉，促进剂和辅料，按一定比例配制而成的胶泥状粘接材料，用专用聚酯薄膜将胶泥与固化剂分割呈双组分包装药卷状。
本产品具有保质期长，锚固强度高，方便施工等优良性能。
可与金属或玻璃钢锚杆配套使用，在地下工程、边坡支护、立井的装备安装、建筑物的构件连接、设备基础的锚固等均得到广泛的应用。
是现代锚固工程中的最佳锚固材料。
锚固剂型号35*300mm35*40028*50028*35023*350 适用钻孔42mm42323228 每支重量：550g730g640g400g300g 产品凝胶时间：型号 CKK Z M 特性：超快快速中速慢速凝胶时间：8-40s41-90s91-180s大于180s 等待时间：10-60s90-180s480s。

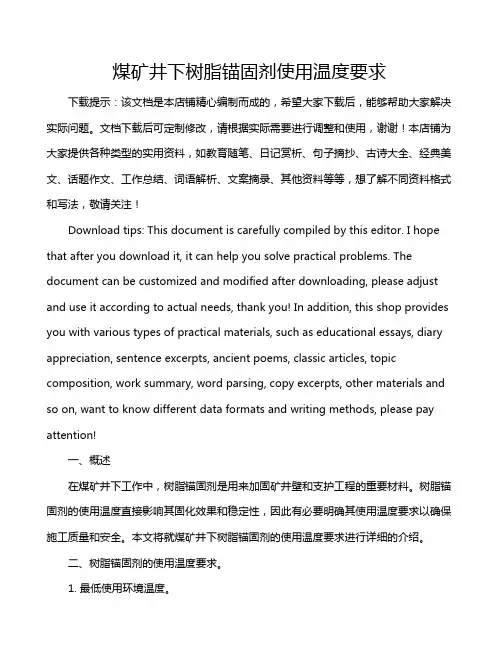

煤矿井下树脂锚固剂使用温度要求
煤矿井下树脂锚固剂使用温度要求下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、概述在煤矿井下工作中，树脂锚固剂是用来加固矿井壁和支护工程的重要材料。
锚固剂产品说明书
树脂锚杆锚固剂使用说明书（执行标准MT146.1-2011）一、概述1、主要用途及适用范围：主要用于井下巷道锚固支护。
通过与锚杆或锚索合理组合实现对围岩的加固，从而有效防止浮石及煤体的冒落、片帮。
2、产品特点：凝固速度快、锚固作用强、安全可靠性高、可使锚杆或锚索快速承载。
3、型号的组成及代表意义：MS长度，cm 直径，mm类型CK 超快速；K 快速；Z 中速；M 慢速 树脂锚固剂 锚杆二、工作原理：选用适当的锚固剂，用杆体将其送到钻孔底部，启动搅拌器，匀速推进到孔底，待锚固剂凝固后，将锚杆固定在孔内，上托盘、螺母，实现承载。
三、技术特性四、使用方法：1、使用树脂锚固剂，应根据施工地点的顶板岩性，围岩状况，地质构造及巷道等条件进行设计和选择锚固剂及锚杆参数及规格。
2、钻孔后应检查锚杆规格，锚杆直径，锚杆孔深度是否符合设计要求。
3、安装前，应将孔内岩粉清理干净，检查树脂锚固剂颜色和手感，柔软为好。
4、安装时，先将连接套拧在杆体尾部螺纹上，用锚杆顶住药卷送入孔底，搅拌机具按要求方向旋转，随搅拌随推进，直至将杆体推到孔底，搅拌时间：CKa(CKb)型（超快）为10~15秒，K型（快速）为20~25秒，Z型（中速）为30~40秒，M型（慢速）为40~50秒。
5、搅拌完后，立即在孔口将杆体楔牢，防止固化过程中杆体在孔中移位或松动，保护固化锚杆和孔壁之间产生良好的粘效结果。
6、超快速，快速、中速、慢速分别为10分钟、20分钟、40分钟、60分钟后测试锚固力为宜。
五、包装、标志、贮存及运输：1、本产品使用硬质纸箱包装。
2、纸箱标有生产厂名、产品名称、型号、易燃等标志，箱内有合格证及使用说明书。
3、在20~25℃保质期3个月，避光、防火贮存。
不得在日光下曝晒与雨淋。
4、装卸运输过程中，要轻搬轻放。
六、售后服务及信息反馈1、如果产品质量存在问题,请及时与我们厂联系, 我厂将及时为您提供优质服务。
2、请根据使用情况填写反馈卡，以便我厂进行跟踪服务。
树脂锚固剂使用说明书1
树脂锚固剂使用说明书
产品类型和技术参数
树脂锚杆安装操作工艺
1、根据钻孔直径选择树脂锚固剂的规格、型号。
2、依据设计要求的锚固剂规格和杆体长度、确定钻孔深度比杆体全长短60-80mm。
3、用压风清扫孔眼内浮尘，孔眼内严禁有泥状物。
积水留存。
4、根据设计锚固长度，用杆体将选用的锚固剂向孔底推进，启动搅拌器带动杆体旋转（按表中规
定的搅拌时间），匀速推进到孔底。
搅拌必须在凝胶时间段内完成。
5、卸下搅拌器后，及时在孔口将杆体楔住，等待时间段内不要使杆体移位或晃动，在安装顶眼时
极为重要，否则影响锚固强度。
6、根据表中规定的等待时间后即可上托板，旋紧螺母。
承载时间达到后可测试抗拉强度。
7、使用双速锚固剂时，速度快的放在里面，严禁倒装。
8、搅拌安装工具根据现场动力条件，可采用TJ-9风动锚杆搅拌机或煤电钻加连接头，紧螺母可采
用QB-16风动扳手或手动扳手，若采用锚杆钻机作业，钻孔和安装锚杆同机操作，更为方便。
产品贮存和运输
1、树脂锚固剂应在温度4-25℃的避光防火仓库中贮存。
2、在4-25℃环境温度下贮存期为3个月。
3、锚固剂的包装采用硬质纸箱，外加纺织带捆扎，搬运时注意轻搬轻放，禁止撞摔。
4、锚固剂在贮存库中码垛，平放，五层一跺。
不适应超高码放，注意防潮隔热。
5、运输时防止雨淋和暴晒。
树脂锚杆锚固剂使用说明书
树脂锚杆锚固剂使用说明书执行标准：MT146.1—2002
山东中凯曼工业科技开发有限公司
我公司生产的树脂锚杆锚固剂（简称锚固剂）系矿井锚网支护用支护材料，本公司生产的锚固剂具有锚固剂力大，抗压强度高，施工方便、快速，尤其适合现代化矿井快速掘进的工艺要求。
一、型号及代表意义
本公司所产锚固剂型号标示为MS X XX—XX
其中M代表煤炭部标准：S代表树脂型；X表示本品的类型；第一个”XX“表示锚固剂的直径（单位mm）；第二个“XX”表示锚固剂的长度（单位cm）.
二、产品分类
1、按凝胶时间分为以下类型
2、规格型号
三、产品适用范围
本产品适用于矿井煤巷、岩巷的巷道支护
四，主要技术性能指标
该产吕严格按照MT146.1—2002标准执行。
注：锚固剂测试采用直径为20mm、屈服强度为335Mpa的螺纹钢杆体。
五、使用方法
1）用锚杆机可电钻打锚杆孔后，用有压风或压力水清洗锚杆孔，并清除干净孔内的水；
2)将树脂锚固剂轻轻送入锚杆孔内；
3）将锚杆和锚杆机或电钻连接；
4）开动锚杆机或电钻带动锚杆搅拌树脂锚固剂，搅拌时注意边推边搅；（CK型搅拌10-15秒）
5）将锚杆推至孔底后，再搅拌5秒左右，然后停止搅拌；
6）停止搅拌后40秒左右即可上托盘和螺母。
六、注意事项
1）贮存温度20-25℃，夏季避免阳光直射、雨淋，各季避免贮存
温度过低。
2）安装树脂锚固剂，应严格按规定操作，搅拌时间过短或过长，均会合锚固剂使用效果大大降低。
3）运输过程中要轻搬轻放防止碰撞、挤压。
七、安全
本品属可燃品，储存时注意防火。
树脂锚杆锚固剂技术规格书
树脂锚杆锚固剂技术规格书一、使用地点主要用于煤矿井下支护用锚杆、锚索的锚固。
二、货物名称及供货范围三、主要要求及技术参数1.尺寸允许偏差：锚固剂直径偏差为±0.5mm；长度偏差为±10mm。
2.树脂胶泥稠度：环境温度为（22±1）℃时，不小于16mm。
3.凝胶时间4.抗压强度：环境温度为（22±1）℃、龄期24h条件下，用于端锚的锚固剂其抗压强度应不小于60MPa，用于全锚的锚固剂其抗压强度应不小于40MPa。
5.锚固力6.有效期：环境温度为20℃-25℃室内存放时，不小于3个月。
80℃热稳定性试验，不小于16h。
四、设计、生产、制造、安装、检验检测所需物资文件提供煤安证和第三方机构出具的检验报告。
五、适用标准MT 146.1—2002 《树脂锚杆锚固剂》六、质量及验收要求1.外观检验：目测、手捏，树脂锚固剂应装填饱满，质地柔软，颜色均匀，树脂胶泥不分层沉淀，封口严密，无渗漏。
2.直径、长度测定：按到货数量1‰抽检直径和长度，将锚固剂剖开，刮净包装袋表面胶泥，用分度值1.0mm的钢尺测量包装袋的净宽度，其宽度值除以л即为锚固剂直径；用分度值1.0mm钢尺测量锚固剂两端卡口之间距离，即为锚固剂长度。
如出现直径和长度不符合规定要求，则再抽检同型号到货数量的5‰，仍出现直径和长度不符合规定要求的，则该批次产品全部退货。
七.质保期及服务要求1.锚固剂应在温度为4℃-25℃的避光防火仓库中存放，有效期不低于3个月。
2.如出现质量问题，出卖人应在24小时内赶到产品使用人现场进行服务。
若属产品质量问题，所造成的损失由出卖人全额承担。
八、包装及运输要求1.包装1.1箱体用钙塑板或硬质纸板，内用隔层材料逐层分隔并附产品说明书。
每箱总重量一般不超过15kg。
1.2包装箱上应注明生产厂家、产品名称、型号、生产日期、有效期、数量、重量与贮存温度以及锚固剂搅拌时间、安装托板等待时间，贴上二级易燃品标志与合格证。
《锚固剂说明书》
MS 系列矿用树脂锚杆锚固剂产品说明书一、概述“MS系列树脂锚固剂”是煤炭行业广为使用的支护产品之一，它与金属锚杆、锚索等配套，用于矿山井巷及隧道工程的支护，具有综合成本低、操作方便、劳动强度小、支护安全可靠、安装快等诸多优点。
产品严格按照《树脂锚杆锚固剂》的技术标准组织生产，技术可靠、质量稳定。
产品按不同的参数形成系列，用户可以根据不同的岩层、顶板和所处的环境温度选用不同的树脂锚固剂。
二、工作原理树脂锚固剂的工作原理是由固化剂和树脂胶泥分装在卷形双孔塑料袋中，经搅拌混合后发生化学变化，使杆体与被锚固的煤岩粘结在一起。
三、锚固剂型号表示方法M S □□□长度：cm直径：mm类型： CK超快速 Z中速树脂锚固剂锚杆示例：MSZ 23 40 表示直径为23mm，长度为40cm的中速树脂锚固剂四、产品的规格和分类五、使用要求1、使用前要检查锚固剂是否为有效期内产品，根据产品的颜色标识选择正确的产品。
2、操作时，首先将锚杆孔用鼓风装置吹干净，孔内不能存水，检查孔深是否合适。
3、将锚固剂放入钻孔内，用锚杆将锚固剂轻轻推到孔底，然后开动电钻旋转锚杆，边搅拌边用力将锚杆推入孔底。
搅拌时间为：超快8~15s。
其它类型锚固剂为20~35s。
4、搅拌时间到立即停止搅拌，按表二中所示的凝胶时间等待凝胶后，才能松开电钻和连接装置。
并按表二中所要求的等待时间过后，上紧紧固螺母或其它装置。
六、本产品的有效期为：环境温度4~25℃,不小于3个月。
七、注意事项：1、锚固剂应在温度为4~25℃的避光防火仓库中存放，仓库要配备足够的防火器材。
2、在运输过程中，要轻搬轻放，防止摔撞，不得在阳光下曝晒与雨淋。
3、使用前必须擦干净锚固剂外部沾染的泥水脏物。
MT 141—2011 树脂锚杆 第一部分：锚固剂
MT146.1—2011树脂锚杆第1部分：锚固剂1 范围MT146的本部分规定了树脂锚杆锚固剂（以下简称锚固剂）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存。
本部分适用于矿山井巷支护用的锚固剂。
井筒装备的安装、基础锚固等工程所需的锚固剂也可参照执行。
3 术语和定义下列术语和定义适用于MT146的本部分。
3.1树脂锚杆resin anchor bolts以树脂锚固剂配以各种材质杆体及托盘、螺母等构件组成的锚杆。
3.2树脂锚固剂resins and capsules起粘结锚固作用的材料称锚固剂。
树脂锚固剂由树脂胶泥与固化剂两部分分隔包装成卷形，混合后能使杆体与被锚固体煤、岩粘结在一起。
3.3树脂胶泥resin putty ,resin mastic由树脂、填料和化学助剂组成的胶泥状材料。
3.4固化剂catalyst与树脂胶泥混合后，能立即引起化学反应，使树脂胶泥凝结成固体的材料。
3.5凝胶时间gel time从树脂胶泥与固化剂混合起，到胶泥开始变稠、温度开始上升时的时间。
3.6等待安装时间setting time安装锚杆时，搅拌停止后到可以上托盘的时间。
3.7树脂胶泥稠度viscosity of resin mastic表示树脂胶泥的软硬程度，以试锥1min沉入树脂胶泥的深度（mm）来表示。
3.8抗拔力 anti-pulling capacity在规定锚固长度条件下，锚固剂与杆体锚固后，拉拔试验时锚固剂所能承受的极限载荷。
3.9锚固力anchor capacity整根锚固剂与配套杆体锚固后，拉拔试验时锚固剂所能承受的极限载荷。
4 产品分类4.1 分类产品按凝胶时间不同进行分类，见表1。
表 1 产品分类规格产品应符合表2规定。
4.3 型号锚固剂型号编制依据MT/T 154.1锚固剂型号表示方法如下：示例：直径23mm、长度35cm的快速树脂锚杆锚固剂，可表示为MSK23355 技术要求5.1 原材料产品所使用材料应符合有关国家标准、行业标准和设计要求，并有合格证明书、质量保证书。
树脂锚固剂种植钢筋
树脂锚固剂种植钢筋一、使用方法1、首先选好数据用Ⅱ级螺纹钢筋并在埋入部分进行除锈处理，Ⅱ级钢筋Fyk=335N/mm2（螺纹钢筋标准强度）。
2、选好砼，最好C30以上砼都可以种植钢筋。
3、选好Ⅱ级钢筋后选择钻孔直径为钢筋1.5--1.8倍。
4、选择孔深一般不低于12倍钢筋直径以上。
二、注意事项1、首选凿孔用冲击钻打出规定的直径和深度的锚孔。
2、用压缩空气吹尽锚孔内浮灰，再用刷子刷孔壁反复二至三次，最后用压缩空气吹尽锚孔内浮灰。
3、填装锚固剂，取甲、乙组份按40:1重量比拌和均匀，塞入孔内，勿将空气封入，一次拌量不宜过多。
4、种植钢筋植入孔内并钢筋旋转、转动送入孔底排出空气，剔除孔口多余的锚固剂并摁平。
5、种植钢筋后养护期不少于一小时，养护期内不准摇动钢筋（24小时后测试性能）。
三、包装规格甲组份19.5Kg/铁桶，乙组份0.5Kg/二支塑料膜支装，甲组份14.625Kg/铁桶，乙组份0.375Kg/二支塑料膜支装。
四、储存运输树脂锚固剂为危险品，勿近明火，乙组份避免摩擦和剧烈震动。
储存和运输，应按二级危险品处理，存放于25℃以下阴凉干燥通风处，保质期3个月。
计算公式按钢筋直径1.5倍钻孔直径。
钢筋埋深达到屈服强度。
埋深不小于12倍直径以上。
注：埋入φ6.5钢筋，打孔直径10mm，埋深80mm,拉力≥1.1KN。
埋入φ8钢筋，打孔直径12mm，埋深100mm,拉力≥1.68KN。
树脂锚固剂配合钢筋使用表（数据适用Ⅱ级螺纹钢筋）计算公式按钢筋直径1.5倍钻孔直径。
钢筋埋深达到屈服强度不小于12倍直径以上。
产品质保单本公司生产的高强化学锚固产品，经国家建筑工程质量监督检验中心检测，该产品各项技术指标、性能已达到国外同类产品标准。
性能指标：注：实验环境22℃，嵌固体C30砼，锚深110mm，植筋材料为M12锚栓。
本公司产品确保质量，如因不按说明书操作所产生的质量问题，本公司概不负责。
如按说明书正确操作，本公司保证安全使用50年。
锚固剂产品说明书
树脂锚杆锚固剂产品使用说明书产品执行标准MT146.1-2002焦作方鑫隆实业有限责任公司二○一一年一月使用本产品时请仔细阅读说明书锚固剂是根据锚杆支护作用原理和使用技术要求研制生产的高分子粘结锚固材料，由不饱和聚脂树脂、固化剂、促进剂和其它辅料按一定比例配制而成，材料呈粘稠状胶泥，生产中用聚脂薄膜子母袋分隔包装成药卷形。
锚固剂由树脂胶泥和固化剂两部分组成，固化剂与树脂胶泥混合后，立即起化学反应，使胶泥成固体，把杆体与煤岩粘结在一起。
锚固剂与不同材质、规格的杆体、托盘、螺母组合配套，可构成多种形式、用途的树脂锚杆，是目前国内外在锚杆应用发展中一直居主导地位的先进支护材料。
树脂锚固剂具有常温下固化快、粘接强度高、抗老化、耐久性能好、对锚固基体适应力强、锚固力强度高、安装工艺简便易于实现机械化操作等优点，主要用于设备基础的锚固，矿井巷道顶、壁部位锚固支护，建筑物的抗震加固，隧道、电站等工程的喷锚支护。
一、产品执行标准：MT146.1-2002《树脂锚杆锚固剂》二、产品规格型号1、产品型号超快速；K快速；Z中速；M慢速示例：MSCK2335，表示直径为23mm，长度为35cm的超快速树脂锚固剂。
3、产品规格锚固剂直径mm35282523适应锚杆孔直径mm42323028注：用户特殊需要时，可生产其他规格的锚固剂；锚固剂长度与直径由供需双方商定。
三、主要技术性能指标(1)锚固剂所用原材料应符合有关国家标准和行业标准要求；(2)树脂锚固剂应装填饱满，质地柔软，颜色均匀，树脂胶泥不分层沉淀，封口严密，无渗漏，各型号锚固剂的标识应符合产品分类表的规定；(3)锚固剂直径偏差为±0.5mm；长度偏差为±10mm；(4)树脂胶泥稠度在环境温度为（22±1）℃时，不小于16mm；(5)凝胶时间应符合产品分类表的要求；(6)环境温度为（22±1）℃、龄期24h条件下，用于端锚的锚固剂其抗压强度应不小于60MPa，用于全锚的锚固剂其抗压强度应不小于40MPa；(7)锚固力类型CKa CK K Z M 龄期/min3101530-螺纹杆体σ≥335Φ22mm>125Φ20mm>105Φ18mm>85Φ16mm>75圆钢杆体σ≥335Φ22mm>90Φ20mm>70Φ18mm>60Φ16mm>50(8)锚固剂有效期：环境温度为20~25℃室内存放时，不小于3个月；80℃热稳定试验，不小于16h。
《锚固剂使用说明书》
树脂锚杆锚固剂使用说明书树脂锚固剂的工作原理是由固化剂和树脂胶泥分装在卷形双孔塑料袋中，经搅拌混淆后发生化学变化，使杆体与被锚固的煤岩粘结在一同。
1、产品规格锚固剂直径（mm）352823合用锚杆孔直径 (mm)423228注：用户特别需要时，可生产其余规格的锚固剂，锚固剂长度由供需两方约定。
2、产品分类类型特性搅拌时间 / s凝胶时间 / s等候时间 / s颜色Z中速25~3591~180480白k迅速20~3541~9090~180蓝CK超迅速8~158~4010~60红注：在（ 22± 1）℃环境温度条件下测定3、锚固力切合下表类型CK Z龄期 / min1030φ 22mm＞ 125螺纹钢杆体φ 20mm＞ 105σs ≥335MPaφ 18mm＞ 85φ 16mm＞ 75φ 22mm＞ 90圆钢杆体φ 20mm＞ 70σs ≥235MPaφ 18mm＞ 60φ 16mm＞ 504、使用要求1、使用前要检查锚固剂能否为有效期内产品，依据产品的颜色表记选择正确的产品。
2、操作时，第一将锚杆孔用鼓风装置吹洁净，孔内不可以存水，检查孔深能否适合。
3、将锚固剂放入钻孔内，用锚杆将锚固剂轻轻推到孔底，而后开动电钻旋转锚杆，边搅拌边使劲将锚杆推入孔底。
搅拌时间为：超快 8~15s。
其余种类锚固剂为 20~35s。
4、搅拌时间到立刻停止搅拌，按表二中所示的凝胶时间等候凝胶后，才能松开电钻和连结装置。
并按表二中所要求的等候时间事后，上牢牢固螺母或其余装置。
5、本产品的有效期为：环境温度4~25℃ , 不小于 3 个月。
6、注意事项：1、锚固剂应在温度为4~25℃的避光防火库房中寄存，库房要装备足够的防火器械。
2、在运输过程中，要轻搬轻放，防备摔撞，不得在阳光下曝晒与雨淋。
3、使用前一定擦洁净锚固剂外面沾染的泥水脏物。
生产厂家：淮南市鼎峰锚固资料有限企业电话（传真）：厂址：安徽省淮南市洞山西路旺泉公学对面。
树脂锚固剂型号及使用方法
树脂锚固剂型号及使用方法芙蓉矿务局(即：芙蓉集团)速凝剂厂座落四川南缘宜宾珙县境内，隶属于国有大型煤炭企业芙蓉矿务局，主要生产“芙蓉山”牌速凝剂、锚固剂、CAS混凝土膨胀剂、树脂锚固剂等产品。
1、我厂可生产树脂锚固剂：超快速(MSCKa，MSCK);快速(MSK);中速(MSZ)；慢速(MSM)。
直径：Φ23、Φ28、Φ35及不同长度的树脂锚固剂。
2、树脂锚固剂型号表示方法：M S 类型直径mm 长度cm 其中M为锚杆，S为树脂锚固剂，类型可分为CK超快速；K快速；Z中速；M慢速。
例：MSCK2340表示直径为23mm，长度为40cm的超快速树脂锚固剂。
3、树脂锚固剂适用范围：煤矿井下的全岩巷，煤巷、半煤巷、地面铁路，公路隧道、大坝边坡，桥梁建筑基础以及边坡护坡等；适宜于灰岩、页岩、沙岩、粉沙岩以及泥岩等的锚固支护，不适宜严重渗水的岩段及松软泥土的锚固。
4、树脂锚固剂执行标准为：MT146.1—2002。
产品搅拌时间、等待时同试验确定，使用两只及以上锚固剂锚固同一根杆体时应合理选择锚固剂速度，以利共同达到搅拌要求，达到全长有效锚固的目的。
7、依据设计要求的杆体长度，建议严格控制锚杆孔的深度，一般孔深比锚杆长度短60-80mm，防止锚杆孔过深，过浅。
8、锚杆孔钻好后应用压风吹扫眼孔浮尘或积水再安装树脂锚杆为宜。
9、根据设计锚固长度，用杆体锚头端将锚固剂缓缓送入孔底，待锚固剂前端刚好接触孔底时，启动搅拌机全速旋转搅拌，并严格遵守表2的搅拌时间匀速将杆体推进到孔底。
10、锚杆安装搅拌结束卸下搅拌机前要及时在孔口将杆体楔住，在等待时间之前严禁杆体位移或晃动，安装顶板这一点尤为重要。
11、若系两种速度及以上锚固剂用于同一根杆体锚固时，速度较快的一支锚固剂应放入孔底。
12、搅拌安装机具可根据使用现场动力条件，选用气动锚杆钻机，液压锚杆钻机，气动煤钻或电煤钻，采用树脂锚杆钻机或液压锚杆钻机作业，对于岩石硬度较低的地点钻孔和树脂锚杆安装同机操作更为方便。
全长锚固树脂锚杆使用说明书
全长锚固树脂锚杆使用说明书执行行业标准MT146.1-2002MT146.2-2002山西焦煤集团西山支护器材开发有限责任公司公司地址：山西省太原市万柏林区西矿街河南巷6号电话传真：全长锚固树脂锚杆使用说明书1.概述1.1产品特点全长锚固树脂锚杆支护强度高、能有效防止瓦斯从锚孔外泄、锚杆断裂产生火花等现象。
全长锚固树脂锚杆锚固剂执行MT146.1─2002，全长锚固树脂锚杆金属杆体及其附件执行MT146.2─2002.。
1.2适用范围全长锚固树脂锚杆主要适用于巷道两帮、顶板支护及设备基础加固等。
1.3品种、规格全长锚固树脂锚杆锚固剂:MSCK2355/2340/2380、MSK2680、MSZ2360/2380/2680 全长锚固树脂锚杆金属杆体：MSGLW─335/(18、20、22)×(1800～2400)；1.4型号的组成及其代表意义1.4.1全长锚固树脂锚杆锚固剂型号表示方法M S □□□长度，cm直径，mm类型CK超快速；K快速；Z中速；树脂锚固剂锚杆1.4. 2全长锚固树脂锚杆金属杆体型号表示方法MS G L W─335/ □×□杆体长度，mm杆体直径，mm杆体材质无纵肋螺纹钢杆体树脂锚杆1.5使用环境条件全长锚固树脂锚杆主要适用于高瓦斯矿井矿井巷道顶板、两帮支护及围岩破碎段的加强支护。
2、结构特征及支护原理2.1结构：全长锚固树脂锚杆由树脂锚固剂和金属杆体两部分组成。
树脂锚固剂由相互分隔的树脂胶泥和固化剂组成；金属杆体由杆体、托板、螺母组成。
2.2支护原理：在锚杆安装搅拌过程中，依靠杆体螺纹将树脂锚固剂推向孔底，使锚固体与煤壁或顶板形成共同受力整体，从而达到支护效果。
3、技术特性及技术参数3.1树脂锚固剂按凝胶时间的不同进行分类见表1。
表13.2产品锚固力符合表2之规定。
3.3常用树脂锚固剂尺寸要求见表3表33.4金属杆体尺寸要求见表4表43.5 锚固剂抗压强度环境温度为(22±1)℃、龄期24h条件下，用于端锚的锚固剂其抗压强度应不小于60Mpa。
树脂锚固剂产品说明书
XXX牌树脂锚杆锚固剂产品说明书执行标准：MT146.2002出版号：A出版日期：XXXX年XX月XX日树脂锚杆锚固剂产品说明书一、概述：树脂锚固剂是由不饱和聚酯树脂、固化剂、促进剂和其它辅料，按一定比例配制而成的粘稠状锚固粘接材料，由聚酯薄膜分割包装呈药卷状，具有常温固化快，粘接强度高，锚固力可靠和耐久力好等优良性能。
与不同材质的杆体配套使用所形成的树脂锚杆是现代锚固工程中的最佳材料。
除煤矿锚网支护中应用外，在立井的装备安装、建筑物的构件连接、设备基础的锚固等均得到广泛的应用，并获得满意的技术经济效果。
产品生产执行MT146.1-2002《树脂锚杆锚固剂》标准要求。
二、产品介绍1、锚固剂型号表示方法：cmmmCK超快速；K快速；Z中速示例：MSZ 2335 表示直径为23mm，长度为35cm的中速树脂锚固剂。
2、常用规格： (其他规格可按需协商生产)表13、性能参数：表2三、主要参数1、产品凝胶时间参数（表3）2、锚固力规定值 KN（表4）四、使用方法：〈树脂锚杆安装操作工艺〉1. 根据钻孔直径按表1和表3选择树脂锚固剂的规格、型号。
2. 按设计要求的锚固剂规格和杆体长度，确定钻孔深度比杆体全长短60~ 80mm。
3. 用压风清扫眼孔浮尘。
4. 根据设计锚固长度，用杆体将选用的锚固剂送入孔底，启动搅拌器带动杆体旋转30±5秒，匀速推进到孔底。
5. 卸下搅拌器后，及时在孔口将杆体楔住，固化前不要使杆体移位或晃动，安装顶眼时尤为重要。
五、产品贮存和运输1. 树脂锚固剂应在25℃以下、无阳光照晒，远离火源的室内贮存。
2. 在25℃以下贮存期为三个月，过期产品经检查手感柔软的可继续使用。
3. 锚固剂的包装采用硬质纸箱，外加编织袋捆扎，搬运时注意轻放，禁止摔掼。
4. 铁路运输时可比照二级易燃品办理整车或零担，汽车运输时防止雨淋和曝晒。
六、包装：筒形聚酯塑料袋，外包装为纸箱。
XXXXXXX公司地址：XXXXXXXXXXXXXXX电话:13XXXXXXXX。
树脂锚固剂安装和使用方法1
树脂锚固剂安装和使用方法
1、树脂锚固剂由树脂胶泥与固化剂两部分组成。
分隔包装成卷形，两部分搅拌混合后能使锚杆杆体与锚固体孔壁煤岩粘结在一起。
2、树脂锚固剂型号和技术参数表
型号特性凝胶时间
（秒）搅拌时间
（秒）
等待时
间（秒）
承载时
间（分）
颜色标
识
Cka 超快速8～25 8～15 10～30 3 黄CK 8～40 8～15 10～60 10 红K 快速41～49 20～35 90～180 15 蓝Z 中速90～180 20～35 480 30 白M 慢速＞180 ————————
3、树脂锚固剂安装操作工艺
⑴为便于锚杆安装，钻孔深度应比锚杆长度减少60-80mm
⑵锚杆孔打好后，安装锚杆前，应用高压风清除孔内浮尘及
积水。
⑶利用锚杆杆体将锚固剂缓慢送入孔底，然后启动搅拌机带
动杆体旋转，将杆体匀速推进到孔底，将锚固剂两种成分混合搅拌，起到锚固作用。
搅拌机转速≥150转／分钟，搅拌时间按上
表规定时间段操作。
严禁在锚固剂未送到孔底的情况下，开动搅
拌机。
⑷搅拌结束后，在等待时间段不得使杆体移动，以确保锚固
质量。
⑸满足表中等待时间后，即可上托板旋紧螺帽，达到承载时间后，即可达到锚固力。
⑹锚固剂使用前要认真检查颜色和手感，质地柔软、外观完好即可使用，若有硬化、结块、破裂、变质等异常现象，禁止使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
树脂锚固剂使用说明书
产品类型和技术参数
树脂锚杆安装操作工艺
1、根据钻孔直径选择树脂锚固剂的规格、型号。
2、依据设计要求的锚固剂规格和杆体长度、确定钻孔深度比杆体全长短60-80mm。
3、用压风清扫孔眼内浮尘，孔眼内严禁有泥状物。
积水留存。
4、根据设计锚固长度，用杆体将选用的锚固剂向孔底推进，启动搅拌器带动杆体旋转（按表中规
定的搅拌时间），匀速推进到孔底。
搅拌必须在凝胶时间段内完成。
5、卸下搅拌器后，及时在孔口将杆体楔住，等待时间段内不要使杆体移位或晃动，在安装顶眼时
极为重要，否则影响锚固强度。
6、根据表中规定的等待时间后即可上托板，旋紧螺母。
承载时间达到后可测试抗拉强度。
7、使用双速锚固剂时，速度快的放在里面，严禁倒装。
8、搅拌安装工具根据现场动力条件，可采用TJ-9风动锚杆搅拌机或煤电钻加连接头，紧螺母可采
用QB-16风动扳手或手动扳手，若采用锚杆钻机作业，钻孔和安装锚杆同机操作，更为方便。
产品贮存和运输
1、树脂锚固剂应在温度4-25℃的避光防火仓库中贮存。
2、在4-25℃环境温度下贮存期为3个月。
3、锚固剂的包装采用硬质纸箱，外加纺织带捆扎，搬运时注意轻搬轻放，禁止撞摔。
4、锚固剂在贮存库中码垛，平放，五层一跺。
不适应超高码放，注意防潮隔热。
5、运输时防止雨淋和暴晒。
